Установка буржуйки в гараж – Буржуйка в гараж – технические характеристики, фото видов самодельных супер буржуек для гаража, как сделать по чертежу из бочки и сварить, установка, как сделать дымоход и вытяжку, почему дымит и чем топить, цена и где купить в Москве и СПб

через стену и крышу, схема монтажа

Выбор материала изготовления дымохода для буржуйки

Конструкции дымоотведения часто возводятся из кирпича, однако, поскольку буржуйка является переносной печью, подобный вариант для нее не подходит. Отличной заменой кирпичу станет металл или асбестоцемент для самой верхней части трубы. Именно эти материалы удобны в работе даже для новичков в строительстве, а также способны выдерживать высокую температуру.

Наиболее подходящим металлом для изготовления трубы дымохода является нержавеющая сталь.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Особенности при составлении чертежей и работе

Так как правильно сделать дымоход для буржуйки можно, только разобравшись в конструкционных особенностях и особенностях работы с используемым материалом, следует изучить несколько рекомендаций:

• Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем изучить подробнее статью об установке дымохода из сэндвич-трубы своими руками в дополнение к данной статье.

На схеме показан правильный монтаж и вывод дымохода через крышу

Совет: Дополнительно скрепить и загерметизировать швы между частями дымохода для буржуйки можно с помощью асбестового шнура или жаростойкого герметика.

• Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Рекомендуем прочитать статью об устройстве коаксиального дымохода и найти ответы на интересующие вопросы.

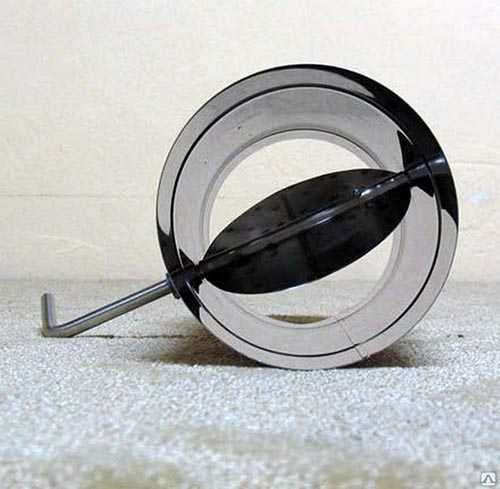

Регулировать теплообмен поможет заслонка, вмонтированная внутрь буржуйки у входа в дымоход

Современные модели буржуек имеют множество модификаций, что позволяет эффективно отапливать большие помещения и использовать агрегат с большим уровнем безопасности. При наличии определенных навыков можно перенять некоторые элементы при создании дымохода для буржуйки своими руками:

• С помощью специального плотного запора исключить риск задымления.
• Добавить задвижки, которые помогут контролировать интенсивность горения.
• Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
• Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла.

Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

• Тройник с заглушкой.
• Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

• Грибок для завершающей верхней части дымохода.
• Проходной стакан.
• Теплоизоляционный материал.
• Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

• Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

• Заполнение швов герметиком.
• Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

• Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

• Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
• Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

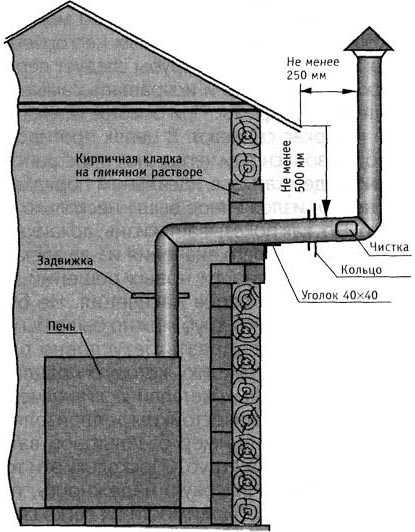

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

• В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
• Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

• Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
• Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Этот материал отлично дополнят следующие публикации:

• Обзор дымоходов для печи из различных материалов
• Правила установки дымоходов: выводим дымоходную трубу через стену

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

• Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
• При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Видео: установка и монтаж дымохода для буржуйки

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

kamin-maker.ru

Печь-буржуйка: конструкция, установка в гараже

Несмотря на широкую распространенность газовой сети, такое отопление доступно не каждому. Для установки на дачном участке прекрасно подойдет печь-буржуйка.

Различные виды печек-буржуек верой и правдой служат людям на протяжении длительного времени, так как они компактны и могут работать не только на угле и дровах, но и на любом виде топлива. Печи, работающие на угле, в процессе эксплуатации не требуют большого объема топлива. Даже сейчас работники МЧС используют мини-печи, являющиеся «потомками» буржуек.

Виды буржуек и их преимущества

Печки-буржуйки используются с давних пор не только в России. В других странах они называются комнатными печками. Несмотря на небольшие размеры, печь может выполнять сразу несколько функций. С ее помощью можно не только отапливать помещение, но и готовить еду и нагревать воду.

По этим причинам буржуйка для гаража или дачного дома используется как дополнение к общей отопительной системе. Буржуйку можно установить и в квартире, если часто случаются перебои в теплоснабжении.

На сегодняшний день существуют следующие виды печек:

1. Металлическая печка. Используется для обогрева отдельного помещения, например, комнаты в частном доме. Может обеспечивать и отопление гаража. Разогревается очень быстро, но и быстро остывает, поэтому тепло держится недолго. Преимущество металлических буржуек в том, что они имеют компактные размеры, поэтому их можно установить буквально в любом свободном месте помещения. Использование такого типа печи позволяет обеспечить эффективное отопление гаража.
2. Кирпичная буржуйка хорошо подходит для небольшого загородного коттеджа или дома из нескольких небольших помещений. Тепло распределяется равномерно и сохраняется достаточно долго. Основной недостаток кирпичных печек в том, что они очень медленно разогреваются. Кирпичные буржуйки выкладываются самостоятельно, поэтому конструкция может иметь разные модификации. Можно предусмотреть место, на котором будет готовиться пища. Некоторые мастера при установке буржуйки делают углубление небольшого размера, которое выполняет функцию духового шкафа.

Печку-буржуйку рано считать пережитком. Компактная конструкция не занимает много места, но при этом позволяет быстро нагреть воздух в помещении. Конечно, металлические модели не задерживают тепло, поэтому воздух быстро начинает остывать. Но эта проблема вполне решаема. Достаточно установить кирпичный экран. Чтобы при этом не увеличилось время прогревания печи, важно правильно сделать вентиляцию.

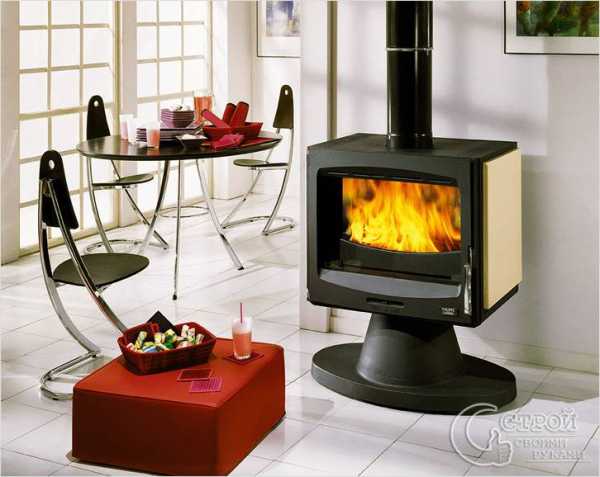

Буржуйка нередко становится стильным элементом интерьера. Это ее очередной плюс. Она может стать частью интерьера как в стиле техно, так и в стиле ретро.

Преимуществом современных моделей буржуек можно считать их эффективность. Современные модели имеют примерно на 20% больший коэффициент полезного действия (КПД), чем старые модели. Современная буржуйка для гаража способна в идеальных условиях выдать КПД до 80%, что является очень хорошим показателем для современных топливных приборов отопления.

Этапы монтажа печки-буржуйки

Перед установкой буржуйки стоит решить, приобрести готовую печку или сделать ее самостоятельно. Для самостоятельного изготовления потребуется схема конструкции. Как установить буржуйку?

При выборе готовой металлической печки важно оценить, достаточно ли будет указанной в документации мощности прибора для отопления комнаты. Современные модели, занимающие 1 кв. м площади комнаты, могут обогревать помещение в 35 кв. м.

Еще один фактор, на который стоит обратить внимание при выборе, — это наличие в помещении мостов холода. Если в помещение будет проникать холод, то все усилия небольшой печки будут напрасны. Поэтому перед установкой буржуйки нужно будет оценить состояние помещения, провести небольшой ремонт и подготовить специальное место, на котором будет осуществляться установка печки-буржуйки. Если планируется приобрести буржуйку для коттеджа, то следует купить двухъярусную буржуйку.

Купить готовую печь можно в специализированном магазине. Это подходящий выбор для тех, кто не имеет нужных знаний или времени для изготовления печки самостоятельно. Для остальных более предпочтительным вариантом станет самодельная печь-буржуйка. Изготовить ее легко, достаточно собрать все материалы и подготовить схему.

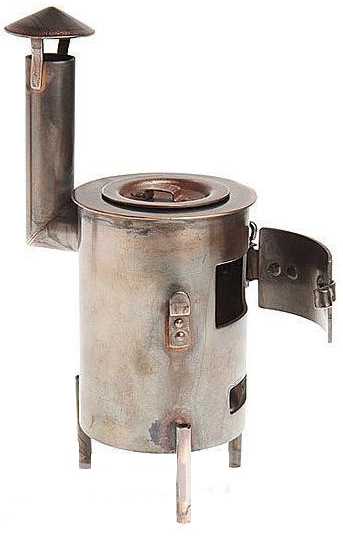

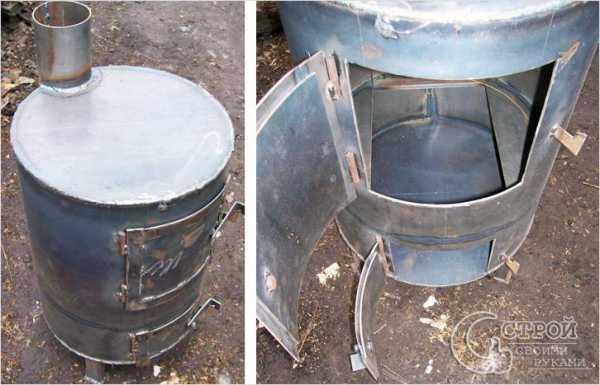

Наиболее простой вариант — печка цилиндрической формы, диаметр которой составляет 30 или 45 см, а высота достигает 80 см. Основной недостаток таких конструкций состоит в практически полном отсутствии возможности контроля тяги.

Для изготовления такой печи подойдет любая неиспользуемая труба соответствующих размеров, неиспользуемый газовый баллон или старая бочка. Из металла изготавливается колосниковая решетка и устанавливается с помощью сварки. На корпусе печки можно сделать два отверстия (для топки и поддувала).

Чтобы буржуйка хорошо сохраняла тепло, можно изготовить кирпичные экраны. Для этой цели подойдет любой кирпич, даже битый или расколотый. Но только в тех случаях, когда проводят установку буржуйки как временную замену каминам или центральному отоплению. В противном случае лучше использовать более качественный материал.

Подготовка и установка устройства

Чтобы установить печку-буржуйку, понадобятся:

• специальная фурнитура;
• керамический кирпич;
• глиняный раствор;
• штукатурка (глина + известь).

Новичкам рекомендуется укладывать ежедневно не более 25 кирпичей, чтобы на следующий день можно было оценить качество работы. Первый ряд обязательно должен быть ровным, так как он повлияет на качество всей конструкции. Чтобы установить буржуйку ровно, на углу устанавливают рейку или металлический уголок. Во 2-м ряду делают отверстие для дверцы. Лучше всего при изготовлении и установке буржуйки использовать раствор из огнеупорной красной глины или смеси обычной и огнеупорной.

Печь-буржуйка, как и многие другие печи, устанавливается на фундамент. При достаточной прочности пола можно обойтись и без укладки фундамента. В месте установки печи следует обеспечить укладку противопожарного покрытия.

Чтобы улучшить качество работы печи, можно сделать дымообороты и регулировку тяги. Тогда результатом такого улучшения будет качественная печка-буржуйка, которая потребует для работы совсем немного топлива. Сделать ее можно своими руками всего за несколько часов, при этом значительно сэкономив денежные средства.

tvoygarazh.ru

Установка буржуйки своими руками: общие рекомендации

Прежде всего необходимо знать существующие требования к установке печей буржуек:

1. Печь подобного типа не допускается устанавливать в гараже или доме, если в данных помещениях имеются горюче-смазочные, деревянные и другие легковоспламеняющиеся предметы.
2. Помещение обязательно должно быть оснащено мощной вытяжкой и приточной вентиляцией.
3. Организовывать движение потока воздуха необходимо так, чтобы тепловая отдача происходила не слишком быстро.
4. Понадобится предусматривать в конструкции специальные компоненты, которые защищают ее от попадания искр и обеспечивают безопасность использования.

При монтаже печи буржуйки следует помнить о том, что металл нагревается достаточно быстро, поэтому вокруг места расположения печи не должно быть легковоспламеняющихся материалов.

Как установить буржуйку на даче

При монтаже буржуйки следует помнить, что корпус из металла нагревается довольно быстро. Меньше нагреваются и быстрее остывают печи из нержавеющей стали. Буржуйки, которые изготавливаются из чугуна, будут хранить тепло гораздо дольше, потому монтаж их надо выполнять так, чтобы во время эксплуатации и некоторое время после угасания пламени они были на виду.

В случае монтажа печей буржуек на ножках из металла необходимо помнить, что данные вспомогательные конструкции тоже будут нагреваться. Температура нагрева будет меньшей, чем у корпуса, но все же не слишком маленькой. Выполнять монтаж печей буржуек на даче понадобится на несгораемое основание. В данном случае можно использовать:

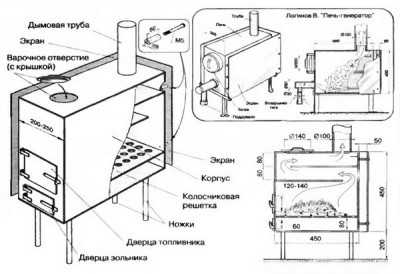

Схема устройства печки буржуйки.

• изделия из жести;
• бетонные конструкции;
• изделия из керамической плитки;
• кирпичную кладку.

Пожароопасными основаниями являются:

• те, которые выполнены из пластика любого вида;
• дощатые или паркетные полы;
• основания из ламината;
• основания из линолеума;
• не допускается использовать ковролин или другие мягкие покрытия.

Если в доме имеются деревянные стены или панели, устанавливать буржуйку необходимо на расстоянии 1 м от них. Дымоходные трубы в помещении устанавливаются из 1 секции, без использования соединений. Если по каким-либо причинам это сделать не удается, нужно сделать плотное соединение, при этом одна секция должна обязательно заходить в другую. Если труба проходит через стену, понадобится сделать термобарьер из керамики или кирпича. В данном случае можно применять и бетон, но при перепадах температуры он будет крошиться.

Емкость для топливного хранения понадобится разместить рядом с дверкой, чтобы в нее не попадали искры.

Схема печки буржуйки с размерами.

Достаточно часто печи буржуйки на даче используются не только для обеспечения отопления. Есть большое количество конструкций, которые объединяют несколько функций. К таким конструкциям можно отнести отопительную буржуйку с плитой из чугуна. Их можно использовать для приготовления еды и одновременно для обогрева дачного дома. Бытовая печь из чугуна с 1 конфоркой с легкостью может заменять газовую или электрическую плиту на даче. Если есть необходимость накормить в одно время несколько человек, следует сделать или приобрести печку со сплошной поверхностью для варки или с 2-4 конфорками.

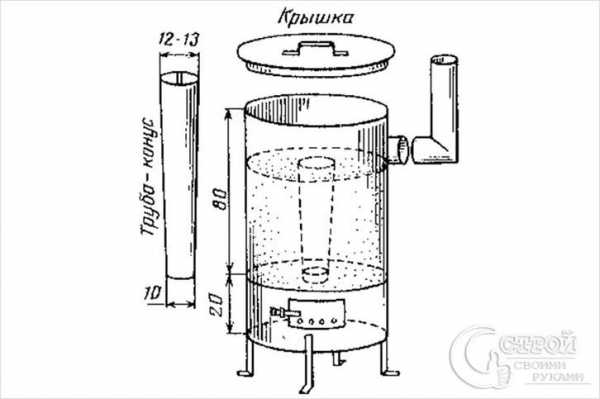

Пользуются популярностью и печи, в которых есть бак для воды. Конструкция их похожа на самовар. Вокруг дровяной чугунной буржуйки монтируется емкость для воды.

Вернуться к оглавлению

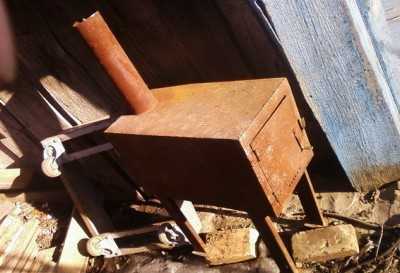

Установка печи буржуйки для гаража из металла

Главным преимуществом данной конструкции является то, что она может изготавливаться из любой заготовки металла. В данном случае можно использовать:

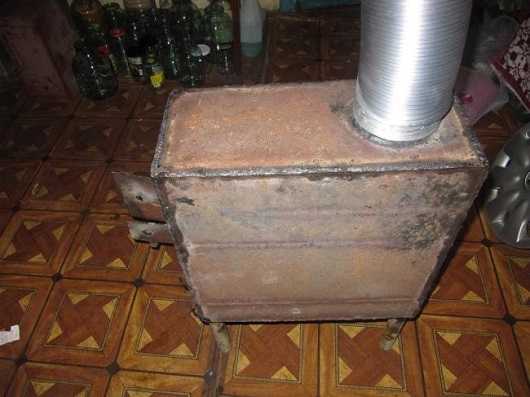

• металлический ящик;
• 40-литровый бидон;
• металлическую флягу;
• старую газовую колонку.

В данном случае будет следующий порядок работ:

Принцип работы печки буржуйки.

1. В заготовке пробивается щель небольших размеров. Сделать это можно с помощью зубила. Если применяется молочный бидон, щель пробивается ниже горловины.
2. Проделывается отверстие в днище с помощью болгарки.
3. Дымовая труба насаживается на патрубок.
4. Из стальной проволоки изготавливается колосник в виде змеи, устанавливается внутрь печки через горловину и растягивается проволока.
5. Из небольших труб изготавливаются опоры и фиксируются по бокам печки.
6. К низу конструкции привариваются металлические ножки.

В данном случае понадобится выполнять все работы по установке подобной конструкции в правильной последовательности, а также знать некоторые нюансы.

Необходимо размещать буржуйку далеко от окна.

Следует позаботиться о том, чтобы труба была длинной. Это позволит сделать обогрев более эффективным. Чтобы была возможность экономить топливо и увеличить время остывания печи, понадобится облицевать изготавливаемую конструкцию качественным кирпичом.

Вернуться к оглавлению

Как устанавливается каркасная буржуйка?

Устройство каркасной печки несколько отличается от простых конструкций. Чтобы обустроить гараж обогревательной конструкцией, необходимо иметь:

• лист металла;
• уголок;
• трубу;
• стальную арматуру;
• толстую проволоку.

Из инструментов понадобится найти:

Схема монтажа печки буржуйки.

• рулетку;
• крепеж;
• аппарат для сварки;
• лобзик.

Порядок работ будет следующий:

1. Из уголка делается каркас. Для этого металл распиливается на отдельные полоски. Далее делаются ножки. Свариваются 2 прямоугольника одинаковых размеров, к одному из них привариваются ножки. 2-ой прямоугольник устанавливается на полметра выше земной поверхности и прикрепляется с помощью сварки или болтов.
2. Присоединяется корпус. Из стали вырезаются детали прямоугольной формы. Для данной цели необходимо использовать лобзик. Конструкция соединяется с помощью болтов или сварки.
3. Далее к корпусу присоединяется дверка с ручкой.
4. Из имеющейся проволоки или стальной арматуры делается колосниковая решетка, после чего конструкция кладется на дно.
5. Далее понадобится изготовить дымоходную трубу. Один конец конструкции вставляется в печь, а другой конец необходимо вывести на улицу.

Чтобы получить большое количество тепла, необходимо придумать длинный и волнистый путь трубы через отапливаемый частный дом. Дымоходную трубу можно выводить через окно, крышу или стену. При этом следует позаботиться о том, чтобы все соединения были герметичными. Если этого не учесть, дым будет попадать в помещение.

Вернуться к оглавлению

Общие рекомендации по установке буржуйки своими руками

Схема монтажа дымохода для печки буржуйки.

Необходимо предварительно ознакомиться с некоторой информацией по поводу установки подобной конструкции, чтобы знать, с какими нюансами придется столкнуться.

Установить печь буржуйку можно при наличии начальных навыков строительства и способностей к обучению.

Главная проблема для оборудования отопления, которое работает на дровах, заключается в установке системы дымоотвода. Буржуйка имеет упрощенные требования, если сравнивать ее с камином. В данном случае не обязательно изготавливать вертикальный дымоход.

В целях пожарной безопасности печь буржуйка нуждается в устройстве слоя изоляции. Для этого нужно сделать кирпичную площадку или использовать лист нержавеющей стали. Можно применить и асбестоцементный лист, который покрывается оцинковкой. Подобная конструкция способна выдерживать температуру до +400°С.

Допускается применять ножки из металла для установки печи. Такая конструкция может сэкономить строительные материалы и собственные силы, которые могут быть потрачены на установку печи.

Схема печки буржуйки с теплообменником.

От стены необходимо отступить 80 см или добавить на стенку термоизоляционный слой. Рекомендуется устроить и защитное покрытие по периметру печи, которое способно предотвратить возгорание, если искры попадут на пол.

Дымоход может быть выведен под углом из стенки. В данном случае необходимо позаботиться о герметичном соединении участков дымоходной конструкции. В большинстве случаев используется сэндвич-конструкция, которая имеет высокий уровень безопасности из-за того, что в конструкции частично изолирована труба дымохода. Для дымоходной конструкции не допускается использовать тонкую нержавеющую сталь, потому как она быстро прогорит. Трубу необходимо выводить на улицу через просверленное отверстие в стенке или крыше. В конце образовавшиеся щели надо замазать глиной.

Чтобы была возможность регулировать тягу, необходимо приобрести шибер-заслонку, которая устанавливается в дымоходную конструкцию и может перекрыть ее полностью или частично, если есть такая необходимость. Шибер понадобится на несколько мм меньше диаметра трубы. В трубе необходимо сделать 2 отверстия. Далее следует продеть в них прут, к которому закрепляется шибер.

Стенки рядом с печью нужно защитить стальным экраном или облицевать керамической плиткой. Предпочтительнее использовать последний вариант.

В конце производятся косметические работы, заключающиеся в замазывании щелей и облагораживании площадки, на которой планируется расположить печь буржуйку.

Вернуться к оглавлению

Как происходит установка дымохода?

Чтобы установить дымоход, необходимы следующие материалы:

• колено 1200х100 мм;
• 2 колена 1200х160 мм;
• 3 стыковых колена;
• тройник;
• заглушка;
• грибок.

Для устройства дымохода могут пригодиться теплоизоляционный материал и проходной стакан. Для герметизации швов применяется герметик или шнур из асбеста.

Процесс установки дымохода выглядит следующим образом:

1. На отверстии дымохода необходимо зафиксировать 1 отрезок трубы.
2. Трубные колена понадобится нарастить до линии перекрытия.
3. В перекрытии нужно сделать отверстие диаметром 170 мм или более. В местах, где дымоходная труба должна проходить через перекрытия, понадобится удалить теплоизоляционный слой. Это необходимо для того, чтобы исключить возможность воспламенения данного слоя.
4. В отверстие, которое было проделано, необходимо вставить проходной стакан, после чего пропустить трубу дымохода через него.
5. Далее труба состыковывается с наружной дымоходной конструкцией.
6. На внешнюю часть трубы наносится слой битума. Все это оборачивается теплоизоляционным материалом.

Установить буржуйку достаточно просто, если знать все нюансы и иметь все инструменты.

1popechi.ru

Буржуйка для гаража своими руками – поэтапный сборочный процесс

Автолюбители, которые являются вдобавок и владельцами гаража, знают не понаслышке, что зимой гараж надо обязательно отапливать. Конечно, не постоянно, а во время нахождения в нем людей. А так как гараж для многих – это своеобразный мужской уголок, то мужчины стараются установить внутри помещения небольшую печку. Вариантов, кстати, здесь немало. Нас же в этой статье будет интересовать один вариант – буржуйка. Это самый простой вид отопительного прибора, который работает на твердых видах топлива. Тем более, изготовить такой агрегат несложно. Итак, тема нашей статьи – буржуйка для гаража своими руками.

Начнем с того, что существует достаточно большой модельный ряд этого простого отопительного прибора. Классификация производится и по способу изготовления, и по материалам, из которых печь будет собираться, и по способу сжигания топлива. Мы не будем отклоняться в разные стороны от темы, просто разберем так называемый классический вариант. Вот он на фото снизу.

Буржуйка в классическом исполнении

Материалы для печки

В первую очередь вам потребуется металлический лист толщиною 4-5 мм. Тоньше брать не рекомендуется, такой лист быстро прогорит. Обязательно труба диаметром 80-120 мм. Диаметр будет зависеть от размеров установки. Чем меньше самодельная печь для гаража, тем меньше диаметр устанавливаемого дымохода. На фотографии видно, что буржуйка устанавливается на ножках. Функции ножек может выполнять не только металлический уголок, но и куски трубы диаметром 20-32 мм.

Что можно сказать по поводу используемых для сборки печки материалов? Все они металлические, а, значит, собирать такую печку своими руками сможет только тот человек, который владеет навыками работы со сварочным аппаратом. Если таким навыками вы обладаете, но проблемы отпадают сами собой.

Типовая конструкция

Устройство и принцип работы

Перед тем как начать сборку буржуйки, необходимо разобраться, как она работает. В принципе, ничего сложного здесь нет. Внутрь печки на колосниковую решетку закладываются дрова, которые прогорая, выделяют большое количество тепловой энергии. Последняя передается металлическому корпусу агрегата, который и выделяет ее в помещение. Угарные газы и дым выходят через дымоход наружу. Все просто.

Но необходимо обратить внимание вот на какой момент. Дрова просто так без кислорода гореть не будут, поэтому необходимо позаботиться о том, чтобы свежий воздух постоянно поступал в зону горения. Здесь есть два варианта:

1. Вырезать на лицевой стороне отверстие для поддувала и установить туда заслонку.
2. Сделать несколько отверстий, через которые воздух будет поступать внутрь печки. Как показано на фотографии №2.

Буржуйка для гаража состоит из корпуса (в нашем случае это ящик прямоугольного сечения), с лицевой стороны сделано топочное отверстие и навешена дверца. Обязательно устанавливается дымоходная труба, для этого надо в задней стенке или сверху корпуса сделать отверстие и приварить к нему патрубок диаметром чуть меньше диаметра дымохода и высотою 10-15 см.

Сборка буржуйки

Этапы сборочного процесса

Даже такой небольшой отопительный прибор, а, точнее сказать, его сборка, делиться на несколько этапов, отвечающих на основной вопрос, как сделать буржуйку в гараж.

Подготовительный

В первую очередь определяемся с размерами. Как и в случае с любыми печками, размер буржуйки подбирается под размеры гаража. И чем последний больше, тем больше должна быть печь. Хотя это чисто условное соотношение.

Далее приобретается необходимый материал, который подрезается под установленные нами размеры. Кстати, резку можно проводить болгаркой или газосваркой.

• Металлический лист необходимо разделить на шесть частей. Из него собирается корпус, поэтому стоит сначала определиться с формой отопительного прибора. В данном случае нас будет интересовать сечение, ведь оно может быть прямоугольным или квадратным. Если выбран квадрат, то четыре стенки будут одинаковыми. Задняя же и лицевая стенки будут другими, но одинаковые между собой.
• Теперь в лицевой стенке делается прямоугольное отверстие. Через него будет производиться закладка дров. Вырезанный кусок выбрасывать не надо. Из него можно сделать дверцу, приварив к нему петли. Чтобы дым не проходил внутрь помещения через неплотно прижатую дверцу, рекомендуется с внутренней стороны прикрепить к ней асбестовый шнур по всему периметру.
• В одной из основных стенок делается отверстие под дымоход. К нему приваривается приготовленный патрубок.
• Из трубы или уголка нарезаются четыре ножки.
• Изготавливается колосниковая решетка. Это может быть все тот же металлический лист, в котором придется сделать отверстия. А можно изготовить решетку из металлической арматуры или проволоки.

В готовом виде

Сборка

Итак, теперь можно переходить к основному процессу.

• Сначала свариваются между собой нижняя стенка и две боковые.
• Затем к ним приваривается задняя часть и лицевая.
• Внутрь под колосниковую решетку привариваются упоры. Саму решетку лучше сделать съемной, чтобы легче было вычищать золу и пепел из печки. В качестве упоров могут выступать уголки или проволока, которые привариваются вдоль корпуса.
• Устанавливается колосник. Это надо делать именно сейчас, со стороны топки сделать это будет затруднительно.
• Приваривается верхняя стенка.
• Далее привариваются ножки.

Все, самодельная печь для гаража готова. Ее надо установить, подсоединить дымоход, уложить изнутри решетку и провести пробную растопку.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

Буржуйка для гаража своими руками

Обогрев гаражного помещения в холодное время года всегда был и остаётся важнейшим составляющим всего комплекса мероприятий по созданию комфортных рабочих условий в гараже.

Отопление гаража буржуйкой (устанавливаемой прямо в помещении) считается наиболее простым и традиционным способом обогрева. В данной статье мы рассмотрим, как правильно сделать буржуйку для гаража своими руками.

Предъявляемые требования

Требования предъявляемые к печам буржуйкам

При разработке проекта буржуйки в гараж необходимо учитывать следующее:

• установка такой печи допускается лишь в помещениях, оснащённых хорошей вытяжкой и приточной вентиляцией;
• движение потоков горячего воздуха в ней должно быть организовано таким образом, чтобы теплоотдача не происходила очень быстро, для чего путь движения нагретого воздуха по печным трубам должен быть по возможности максимальным;
• в конструкции печи-буржуйки необходимо предусмотреть специальные элементы, обеспечивающие безопасность эксплуатации и препятствующие попаданию искр в опасную зону;
• запрещается размещать легковоспламеняющиеся материалы в непосредственной близости от печи;
• печи этого класса должны обладать необходимой прочностью, что достигается применением для их изготовления соответствующих материалов.

Выполнение всех приведённых выше требований позволит вам получить удобную и безопасную конструкцию, способную эффективно отапливать подсобные помещения всех категорий.

Достоинства и недостатки

Популярность использования для обогрева подсобных помещений печей-буржуек объясняется следующими их достоинствами:

• расходы, связанные с изготовлением печи, а также с приобретением топлива для неё, очень незначительны;
• возможность самостоятельного изготовления такой конструкции;
• небольшие размеры печи-буржуйки, допускающие установку её в помещениях ограниченной площади;
• минимальные затраты на обслуживание печей этого типа;
• возможность обходиться без фундамента и капитальной дымовой трубы.

К недостаткам таких печей следует отнести необходимость обустройства эффективной вентиляции, а также высокий расход топлива, объясняемый неспособностью таких конструкций аккумулировать образовавшееся при горении тепло. После сгорания топлива стены и трубы быстро остывают, а помещение не успевает прогреваться.

Сократить расход топлива удаётся путём использования печи особой конструкции, в которой выходной патрубок монтируется прямо над загрузочной дверцей (на крышке). Продукты сгорания в этом случае попадают в выводную трубу только после того, как отдадут некоторое количество тепла стенкам камеры.

Для увеличения теплоотдачи корпус такой печи рекомендуется обкладывать кирпичной стенкой (в полкирпича или в четверть кирпича) или закрывать его слоем глинобита (глинобетона).

(Глинобит представляет собой густо замешенную глину, а глинобетон – это тот же глинобит, смешанный с кирпичной крошкой).

В результате такой «отделки» печи удаётся увеличить период её теплоотдачи (за счёт увеличения её теплоёмкости), а также повысить скорость обогрева, поскольку наличие зазора между стенками и кирпичом приводит к образованию конвекционных потоков воздуха.

Конструкция

Конструкция печи буржуйки

Основными конструктивными составляющими печи-буржуйки являются, как правило, следующие элементы:

• камера сгорания (истопник) с крышкой;
• решётка колосникового типа;
• дымоход;
• ящик под золу (зольник).

Простейшая конструкция печи предполагает сооружение каркасного основания, но может выполняться и в бескаркасном варианте (из сварного стального листа, например). Форма конструкции может быть самой произвольной – квадратной, прямоугольной или круглой. Корпус каркасных печей сваривается, как правило, из профилей (уголков), которые затем обшиваются металлическим листом. Для улучшения работы печи в нижней части дверцы следует проделать несколько отверстий (для дополнительной подачи воздуха в камеру сгорания).

Буржуйка с круглым сечением может быть изготовлена из широкой трубы с толстыми стенками.

Самостоятельное изготовление буржуйки

Для её обустройства вам придётся отрезать от трубы небольшой кусок и проделать в нём отверстие для притока воздуха (поддувало), а с другой стороны корпуса сделать отверстие под дымоходную трубу.

Далее между поддувалом и истопником следует приварить металлический овальный лист с небольшими отверстиями, выполняющий функцию колосниковой решётки.

На заключительной стадии работ по сооружению печи-буржуйки сверху на корпусе монтируется крышка, а к нижней её части привариваются опоры. На крышке вы можете соорудить импровизированную плитку, вырезанную из толстого листа металла и служащую для текущих нужд (для подогрева чая, например).

Ящик для золы размещается обычно под колосниковой решёткой и оснащается (также как и колосник) небольшой металлической дверцей. В качестве дымохода используется обычная труба, которая для повышения теплообмена может иметь изогнутую (а иногда и спиралевидную) форму.

Буржуйка

stroysvoimirukami.ru

Как Правильно Поставить Буржуйку В Гараже ~ Повседневные вопросы

Как сделать дымопровод для буржуйки в гараже.

Хоть какое помещение, даже гараж, может стать уютнее, если в нём тепло. Буржуйка – наилучшая кандидатура камину, с её помощью автомобиль не замёрзнет в самый свирепый мороз. Выстроить печь можно и своими руками, главное – осознать, как выложить дымопровод.

Печь буржуйка в гараже Тепловой зазор

Общая информация.

Как и неважно какая печь, буржуйка состоит из выводящей части и теплообменной: 1-ое – труба, выполненная из металла; 2-ое – комплекс внутренних частей. Сейчас домовладельцы почаще употребляют коленный дымопровод, при всем этом устройство его находится в зависимости от конструктивных особенностей печи.

Существует горизонтальная и вертикальная буржуйка. В составе горизонтальной предусматривается дымовой мешок (камера). Он нужен для концентрации большего объёма тепла: дым собирается в мешке, скорость его понижается, при всем этом тепло передаётся в помещение.

Вертикальные печи труднее. Для получения такого же эффекта предусматривается несколько изогнутых каналов. В их дым также задерживается, это наращивает КПД и благотворно оказывает влияние на состояние топки. Таковой дымопровод делает буржуйку нескончаемой.

Материалы и схема печи.

Одно из плюсов печи в том, что она малогабаритная, а означает, мобильная. Но кирпичный дымопровод не животрепещущ. Если планируется отапливать гараж, то инсталлируются железные либо асбестовые трубы.

1-ый вариант рекомендован, потому что металл проще обрабатывается, ну и установка своими руками фактически ничем не осложнён. В отдельных случаях буржуйка устанавливается вне помещений, но если планируется отапливать гараж, то придётся малость повозиться с монтажом, прорубая перекрытия для отвода товаров горения.

Обыкновенные дымопроводы делают из 2-ух частей, соединённых на чердаке либо под крышей. Такое размещение комфортно тем, что в случае прогорания, можно просто произвести демонтаж отопительного устройства. Дымопровод часто делается без помощи других, довольно согнуть лист металла. Плюсы такового подхода в том, что мастер может подобрать подходящий поперечник.

Особенности монтажа.

Для установки печи пригодятся последующие элементы:

Защита отверстия дымопровода; колено 160 × 1200 мм 2 (2 шт.) и 100 × 1200 мм 2 ; три колена для стыковки частей; тройник.

В ряде всевозможных случаев нужно изолировать дымопровод при помощи особых теплостойких средств. Спецы также предугадывают козырёк для защиты отверстия, а для герметизации швов употребляется особый состав, основная черта которого, – лучшая рабочая температура. В качестве кандидатуры герметику употребляется асбестовый шнур.

Буржуйка – красивая кандидатура другим печам, её дымопровод устанавливается своими руками по последующему принципу. На патрубке фиксируется маленький отрезок трубы. Колено нарастает до плиты перекрытия. В ней прорезается отверстие, поперечником более 160 мм. Принципиально соблюдать правила пожарной безопасности, потому при наличии теплоизоляционного материала в месте прохождения дымопровода он удаляется. Так исключается возможность его воспламенения.

Перед тем как пропустить трубу через перекрытие, устанавливается проходной стакан. Дальше конструкция состыковывается с внешней частью дымоотводящей системы. Чтоб достигнуть большей плотности, на внешнюю часть дымопровода наносится узкий слой битума, труба оборачивается особым теплостойким материалом (это может быть, например, минеральная вата), а для того, чтоб исключить попадание в трубу мусора и грязищи, устанавливается грибок.

Буржуйка готова, гараж станет тёплым, автомобиль не замёрзнет. Оканчивающим шагом печь опробуется. Её нужно отлично прогреть, поглядеть, как себя ведут составные части. Если заморочек нет, то конструкция прослужит длительное время, главное – смотреть за печью, предупреждать всякую вероятную опасность возгорания, обслуживать топку (чистить от гари, инспектировать дымопровод и пр.).

Надёжно и стремительно.

Выстроить систему отведения дыма для буржуйки до боли просто, довольно вооружиться маленьким припасом инструментов, металлом и сноровкой. Гараж можно отапливать, не опасаясь пожара, печь испытана временем, ещё в XX веке она была признана наилучшей кандидатурой зарубежным каминам. Подкупает буржуйка и тем, что конструкция её ординарна, но помещение прогревается очень стремительно.

Тезисы

Как сделать печь-буржуйку для гаража. Расположить буржуйку в гараже нужно вдалеке от Как вы понимаете «Куда лучше поставить печку. Печь буржуйка в гараже Термический зазор. Создатель: TaurusBlog. Установка буржуйки своими руками: общие. В местах Как установить буржуйку на не допускается устанавливать в гараже либо. Печь для гаража своими руками – как сделать и куда. Перед тем как установить печь в гараже, можно усовершенствовать буржуйку, как и в. Как сделать буржуйку в гараж – варианты для. Публикация для тех, кто думает над вопросом, как сделать буржуйку в гараж. Как сделать буржуйку на – Cotlix. Как правильно в качестве взрывного клапана поставить плиту буржуйку в гараже. Как лучше организовать дымопровод в гараже. Нафег буржуйку бросить. и это для чего буржуйка в гараже? Буржуйка своими руками: как сделать в гараже. Буржуйка своими руками является уникальным изобретением начала 20 века, которое появилось. Как установить буржуйку на даче своими руками. Перед тем как установить буржуйку на даче, нужно правильно выбрать место в но и в гараже. Как правильно установить буржуйку (печку) – Трёп. Как правильно установить буржуйку в гараже? Если поставить в углу.

Похожие вопросы

kartaklada.ru

Буржуйка для гаража своими руками: выбор формы, раскройка, сборка

Любой шофер, содержащий автогараж с целью хранения в нем автомобиля, когда-либо в своей жизни сталкивался со сложностью ремонтных работ в зимние периоды. Трудно справляться с холодным железным прибором в мерзлом помещении. Для решения подобных вопросов имеется небольшая печурка. Чтобы справиться с поставленной задачей, может быть сделана маленькая железная буржуйка для гаража своими руками. Производство буржуйки для размещения ее в автогараже, несмотря на ее размеры, потребует у вас не так уж и мало времени, при том обстоятельстве, что вам для этого потребуется еще и мастерство исполнения сварочных работ.

Фото 1. Схема устройства буржуйки.

Отапливать автогараж гальваническими обогревателями — не самое приятное занятие. В случае если в строении присутствуют щели или какие-то другие недостатки, позволяющие видеть свет изнутри, будут наблюдаться достаточно серьезные сдвиги в микроклимате автогаража. Помимо этого, в зимнее время в этом помещении весьма сложно будет совершать какие бы то ни было ремонтные мероприятия, так как рук практически каменеют из-за почти постоянного контакта с ледяным металлом, который им совершенно никак не покоряется. Однако и использования обычный электрообогреватель недостаточно. Поэтому единственным средством, которое поможет преодолеть сложившиеся трудности, станет буржуйка для автогаража — небольшая стальная или каменная стационарная печка, производство которой даже если и потребует у вас достаточно много времени, в любом случае принесет свои положительные результаты.

Выбор формы и элементов печи до того как сделать буржуйку

Список инструментов, нужных для кладки печи: 1 – молоток-кирочка; 2 – кельма; 3 – расшивка для выпуклых швов; 4 – расшивка для вогнутых швов; 5 – лопата.

Выбор фигуры и составляющих элементов для того, чтобы сделать буржуйку, представляет собой огромную значимость в процессе осуществления данного производства. Внимательно продумав и приняв во внимание все собственные требования и просьбы, вам нужно будет отдать предпочтение какому-то одному варианту. В зависимости от этого нужно будет приобрести необходимое количество материала, а также постараться осуществить все задуманное так, чтобы потом не нужно было все переделывать. С целью верного производства возможно посмотреть, как работают опытные мастера или же прибегнуть к поискам советов не профессионалов, но так называемых любителей, которые ранее уже сталкивались с необходимостью создания и установки буржуйки в гараже.

Форма буржуйки обуславливается применяемым в строительстве материалом. При производстве буржуйки с трубой модель будет сплошная, при производстве печи из листового сплава — легче создать прямоугольную конфигурацию.Обязательными считаются области топки и поддувала, те места, где оставляется пепел и другие продукты горения. Область топки пребывает над поддувалом, между данными элементами буржуйки присутствует горизонтальная загородка с отверстиями, которые сделаны для того, чтобы сквозь них опадала зола.

Схема системы отопления гаража на основе отработанных материалов.

При применении в качестве горючего дров достаточно большого диаметра необходимо сделать отверстия в загородке такими, чтобы их ширина была не меньше 4 см, при применении маленьких дров или угля — размеры отверстий нужно будет снизить до 1- 2 см, чтобы избежать выпадения вместе с золой и больших элементов горючего. Зона выведения продуктов горения — трубка, отводящая дым, которая может быть размещена в верхней доле буржуйки либо в ее задней части. При применении отвесного метода вывода из печи дыма возрастает тяга, что понижает загазованность обогреваемого здания. Применяя обратный метод отвода дыма, нужно принять к сведению то, что угол крена трубы должен составлять максимум 30° с целью обеспечивания оптимальной тяги.

Вернуться к оглавлению

Буржуйка для гаража своими руками

Обдумывая работоспособность печи, нужно подумать о разогреве еды и нагреве воды в ней с целью организации хотя бы небольшого перекуса, чтобы не отвлекаться от ремонта. Для этого буржуйка для гаража может принимать такую конструкцию, при которой в нее будет вмонтирована чугунная плита со сменными фазами разного диаметра. В этом случае станет комфортно применять ее точно так же, как и обычную газовую плиту. Так что в гараже можно будет находиться в любое время, главное — запастись продуктами.

Для увеличения участка теплопередачи и теплоемкости возможно сделать вспомогательные ребра по боковым сторонам буржуйки.

Порядовка печи-буржуйки.

Для этого необходимо взять несколько пластинок их стали шириной не более 5 мм и приварить их к боковым стенкам остова буржуйки вертикально, параллельно плоскости стены. Подобным способом вы сможете сделать так, что у печи возрастет зона нагрева и соприкосновения с атмосферой, соответственно, возрастет и темп нагрева помещения.

Самодельная буржуйка для отопления гаража своими руками станет наиболее многофункциональной, в случае если при проектировании осуществить ее соединение с железным баком с водой. С этой целью производят емкость из сплава любого металла, толщина стенок которого будет не меньше 3 мм. Данная емкость должна быть с раскрывающейся дверкой и с трубой, с целью подсоединения шланга. Для того чтобы вам было как можно более комфортно и легко использовать емкость, она должна быть не очень большого размера. Помимо этого, желательно, чтобы она была снимающейся.

Вернуться к оглавлению

Выбор материала

Схема установки печей и дымоходов.

Для производства остова буржуйки хорошо подойдет трубка диаметром от 30 см и шириной стенок не меньше 5 мм. Применение трубы уменьшает период работ, связанных с созданием печи, и сокращает физические расходы на производство. При невозможности использовать именно трубу, применяется листовое железо толщиной не меньше 5 мм. Для того чтобы организовать отвод дыма, нужно применять трубу, диаметр которой будет не меньше 12 см, а ширина стенок на первых 2 м от печи — не меньше 3 мм. Это необходимо соблюдать для того, чтобы избежать прогорание металла. А уже после 2 м возможно применять трубу с шириной стены даже до 0,7 мм, так как дальше жар от дыма спадает. Для комфортного использования нужно сделать из железа толщиной 3 мм ящичек около сборника золы, который будет вставляться в поддувало. Это позволит вам не тратить слишком много сил на выгребание золы кочергой или совком из сборника, а попросту вытащить ящичек и вытряхнуть его.

Вернуться к оглавлению

Необходимый инструмент

Вариант печки буржуйки.

Производство буржуйки осуществляется с помощью большого количества инструментов, среди них:

1. Электросварочный агрегат с силой тока не меньше 200 А.
2. Сварочная маска или щиток со светофильтром.
3. Спецовка.
4. Отделитель.
5. Молоток.
6. Клещи.
7. Шлифмашина.
8. Предохранительные очки.
9. Лента.
10. Мел.
11. Для конструкции буржуйки в автогараже потребуется в добавок электродрель со сверлом диаметром в 13 мм.
12. Переноска.

Вернуться к оглавлению

Раскройка и отрезание материала

Буржуйка с дымооборотами.

При раскрое использованного материала нужно принимать во внимание толщину стен и совершать увеличение либо подкорачивание болванки. Также необходимо принять к сведению, что при отрезании толщину диска нужно учитывать. Этот размер нужно будет дополнительно отнять от необходимого края листа. Не забывайте пользоваться еще и уголком для того чтобы углы были отрезаны максимально ровно. Это позволит избежать использования слишком большого количества материалов для того, чтобы потом осуществить сварку. Необходимо также перед тем, как начинать сварочные работы, позаботиться об укрытии тех частей железа, которые не должны будут подвергаться воздействию сварочного аппарата. Для этого они проклеиваются защитной лентой. Разметку элементов необходимо внимательно проконтролировать перед тем, как приступать к вырезанию материала.

Вернуться к оглавлению

Сборка сложных элементов буржуйки

Кожух буржуйки.

Фото № 1. Перед тем как точно определить буржуйку в автогараже, ее нужно собрать отдельно. С этой целью нужно будет произвести несколько процедур. Сначала подключаете к сети электросварочный агрегат. Принимая во внимание то, что наваривать нужно будет железо шириной 5 мм, используют катод диаметром 4 мм. Так как наиболее популярной сталью считается СТ-3, то к ней подбирается марка электрода АНО-21 или МР-3. В сварном блоке выставляется мощь тока 140 — 160 А. С целью охраны органов зрения обязательно применяется сварочный щиток (маска) со светофильтром для мощности тока в 200 А. С целью охраны открытых или покрытых частей тела от ожогов необходимо надеть брезентовую спецодежду. На руки надеваете перчатки, а в качестве обуви лучше всего подойдут резиновые сапоги. С целью контроля свойства шва применяются молоток-отделитель и железная щетка.

При производстве и сварке нужно прихватками объединить между собой 3 боковые стены и днище буржуйки. Дно размещается на высоте не менее 5 см от нижнего края боковых стенок с целью снижения нагрева пола и фундамента буржуйки. При возникновении необходимости можно будет совершить рихтовку. Проваривание стыков элементов для большего удобства рекомендуется осуществлять в горизонтальном состоянии или «лодочкой».

Следующий шаг предусматривает необходимость приваривания перегородки между поддувалом и топочной составляющей. В загородке, как уже говорилось, необходимо первоначально сделать прорези с целью прохождения сквозь них пепла. Прорези как правило размещаются на дистанции 5 см от стен буржуйки. Между ними делают одинаковый интервал — примерно 1,5 ширины прорези. Расстояние от нижней части печи вплоть до этой перегородки необходимо сделать не меньше чем 10 см, чтобы имелось довольно места для удобного отсеивания и дальнейшего сбора пепла. Собрав главные детали, прорезают сваркой проем в задней стенке для того, чтобы поместить здесь трубу, которая будет выполнять функции отвода продуктов горения. Прислоняете переднюю стенку печки и отмечаете, в каком месте станет привариваться перегородка между поддувалом и топкой.

Нижняя часть топки всегда должна соответствовать высоте местоположения перегородки между поддувалом и топкой. Верхние и боковые элементы топочного отверстия должны располагаться на расстоянии 3 -5 см от стен топки. Поддувальное отверстие согласно объему должно быть на 3 — 5 см меньше всего поддувала. Далее нужно будет навесить дверки для топки и поддувала. Иногда последняя деталь не крепится, а делается съемная заслонка. Можно всего-навсего найти или вырезать пластинку соответствующего размера, а к печи приварить пару крючков, которые будут держать данную заслонку. Что же касается дверок в топку, то их (или ее, если дверка одна) необходимо предельно возвысить к верхней части проема, ведь по истечении некоторого времени от слишком высокой температуры они просядут. Если же вы этого не сделаете, то дверцы будет слабо затворяться и даже открываться, а этого никак нельзя допускать.

Дверки, помимо этого, необходимо снабдить засовами, которые свободно будут двигаться и в ту, и в другую сторону, в том числе и при сильном нагревании. После завершения сварочных мероприятий обстукиваете все сварные швы и испытываете их на прочность, при обнаружении изъянов сварных швов придется сделать поправки. После этого приваривается верхняя покрышка буржуйки по всему периметру.

1popechi.ru
