Рекуператор для частного дома: преимущества, виды, изготовление

В вентиляционных системах(приточных и вытяжных) для жилых помещений принято использовать специализированное устройство — рекуператор для частного дома. Это оборудование позволяет сохранить тепловой обмен в помещении за счет обогрева приточного воздуха. В рамках данного обзора мы проанализируем принцип действия этого устройства, его разновидности и рассмотрим как сделать рекуператор своими руками.

Необходимость устройства растет с новейшими технологиями

Читайте в статье:

Для чего нужен рекуператор воздуха для дома

Разные виды конструкций (например, системы роторного или пластинчатого типа), по праву заняли первые места по всему миру. Среди огромного ассортимента нагревательного оборудования для вентиляционных систем, именно рекуператоры пользуется наибольшей популярностью.

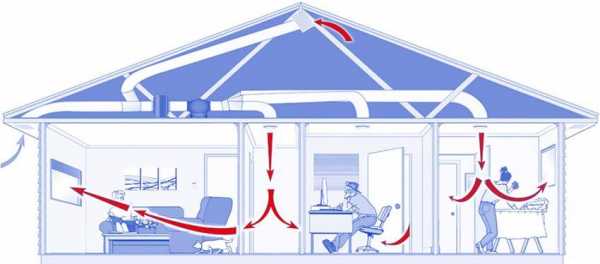

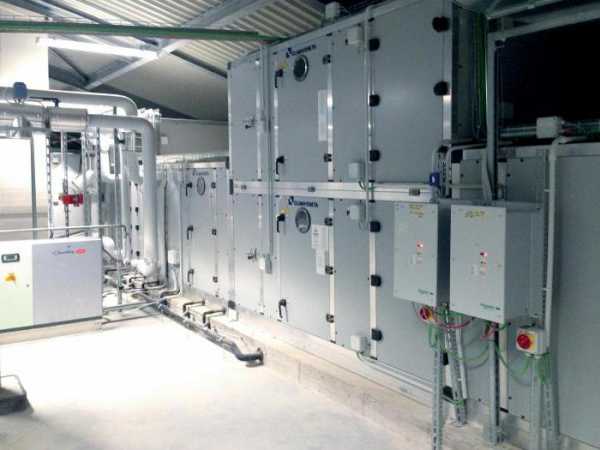

Так работает система очистки воздуха

Как правило, прибор должен устанавливаться в каждом жилом помещении и является незаменимой составляющей системы очистки воздуха.Считается, что при помощи использования встроенных вентиляционных каналов, которые чаще всего устанавливаются в ванной комнате и на кухне, очень сложно создать здоровый микроклимат внутри жилого помещения.

В каких случаях нужен прибор

Установка производится для обеспечения постоянного притока свежего воздуха при сохранении оптимального уровня влажности, то нужно в обязательном порядке устанавливать приточные или вытяжные вентиляции с рекуперацией тепла.

Обратите внимание! Использование разнообразных отделочных и утеплительных материалов существенно ухудшает воздухообмен с окружающей средой.

В каких случаях используется прибор

Например, установка пластиковых окон в использование утеплительных панелей делает помещение практически полностью герметичным. В подобных ситуациях решить проблему позволяет установка прибора, который сможет обеспечить оптимальный воздухообмен и нагрев поступающего в помещение воздуха.

Рекуператор что это такое: основные сферы

В зависимости от модели прибора, места установки и размеров помещения, такие пластины могут использоваться во всех видах вентиляционных систем.

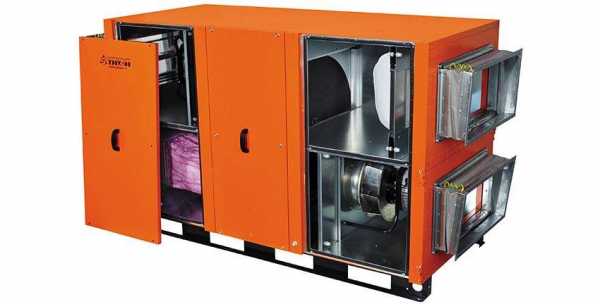

Прибор выполняет сразу несколько функций

Устройство применяется в классических блоках вентиляции и усиливает направления потока.

Наше устройство выступает сразу в нескольких ролях:

В качестве теплообменника.
Механической.
Автоматической системы управления.

В системе вентиляции также устанавливаются фильтры для очистки воздуха

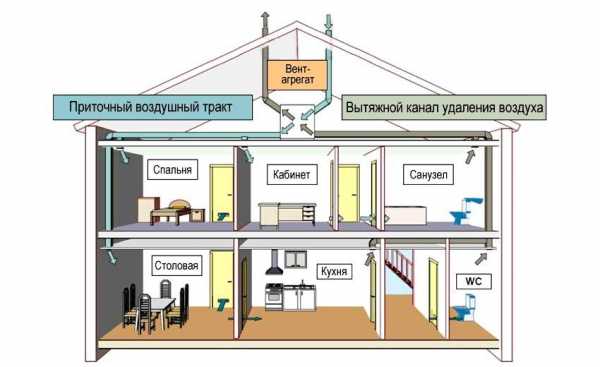

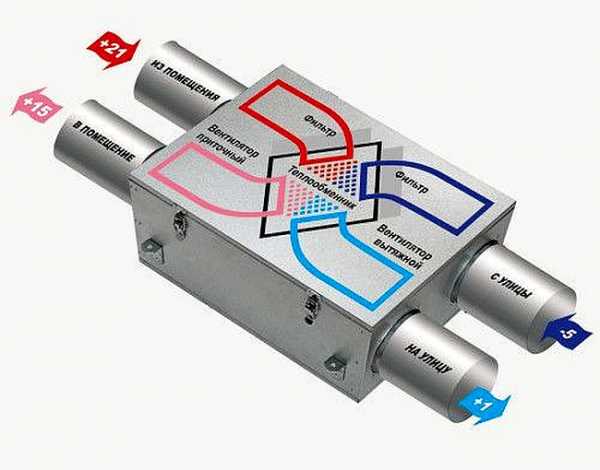

Во внутренней вентиляционной системе дома подводится два воздуховода, которые обеспечивают скопление загрязненных воздушных масс под крышей дома и их дальнейшее удаление в атмосферу.

Прибор работает при помощи теплообменника

В подобных системах нагрев «зима-лето» осуществляется при помощи грунтового теплообменника.

Рекуператор для частного дома и квартир: преимущества

Установка системы в вентиляции радикально снижает затраты на отопление помещения.

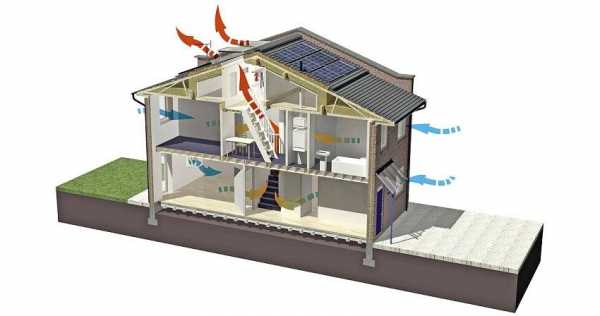

Система рекуперации воздухообменадля загородного строения

Обратите внимание! Покупка вентиляции со встроенным рекуператором обойдется существенно дороже, чем монтаж вентиляционной системы с естественным воздухообменом.

Итак:

Использование устройства существенно повысят эффективность системы отопления помещения и сократит затраты на обогрев.
Рекуператоры для квартир позволяет добиться оптимального уровня влажности воздуха, что благоприятно отразится на здоровье жильцов.

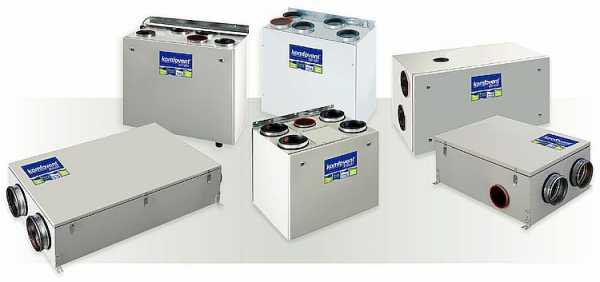

В современных многоквартирных жилых комплексах часто можно встретить моноблочные приточно-вытяжные установки, которые используются для создания вентиляционной системы дома.

В такой системе могут использоваться, как пластинчатые роторные теплообменники

Позволяет сократить утечку тепла через вентиляцию на 85 %.

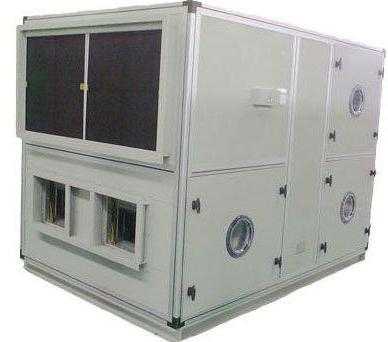

Виды системы

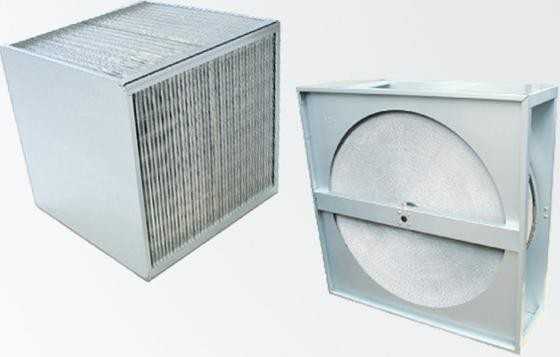

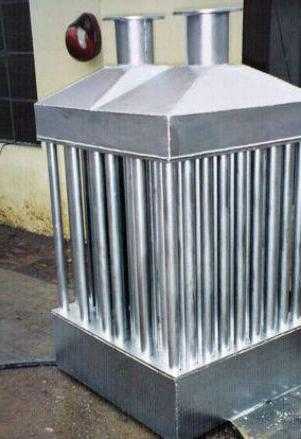

Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.

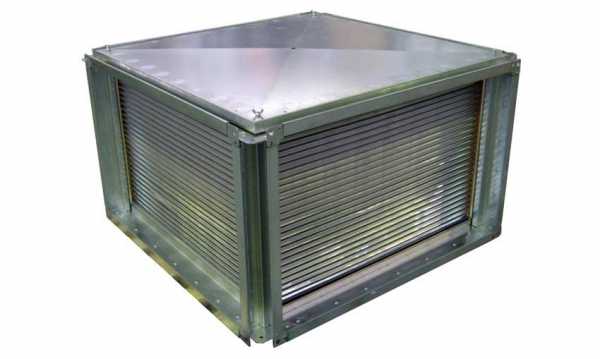

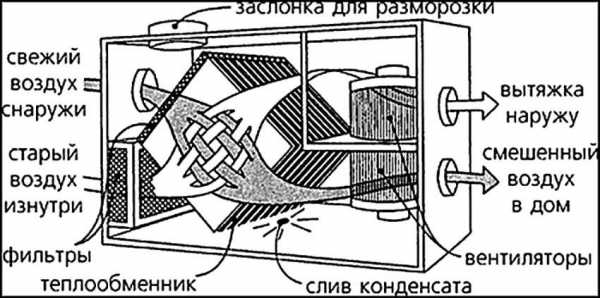

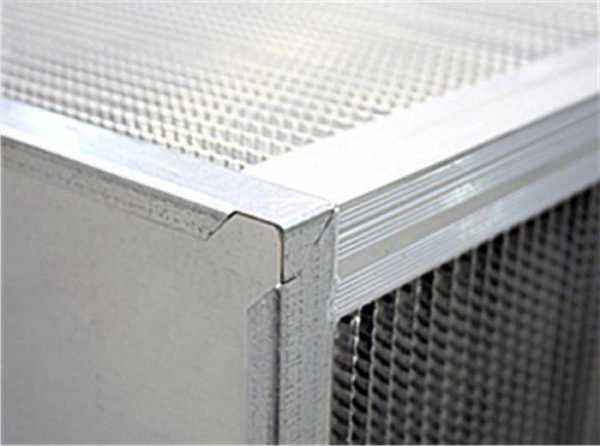

Пластинчатый рекуператор

Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

Пластинчатая модель

Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:

время и площадь теплообмена между воздушными потоками;
теплопроводности материала.

Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:

КПД современного рекуператора должен составлять приблизительно 70-80 %.
Однако добиться таких показателей в частном доме совсем несложно.
Очень эффективным будет дополнительное использование грунтового теплообменника.

Роль грунтового теплообменника

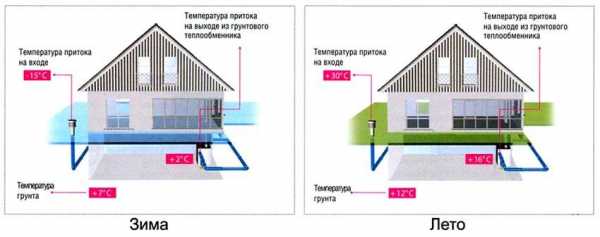

Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:

забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;

Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха.

если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.

Статья по теме:

Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

Децентрализованные рекуператоры

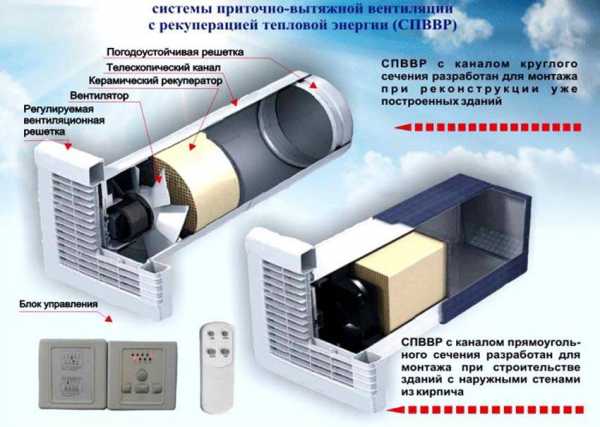

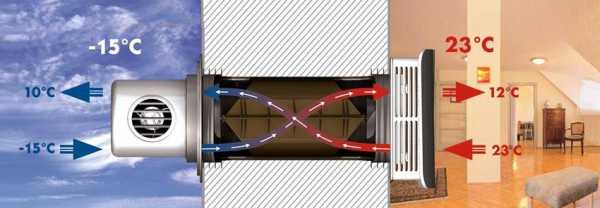

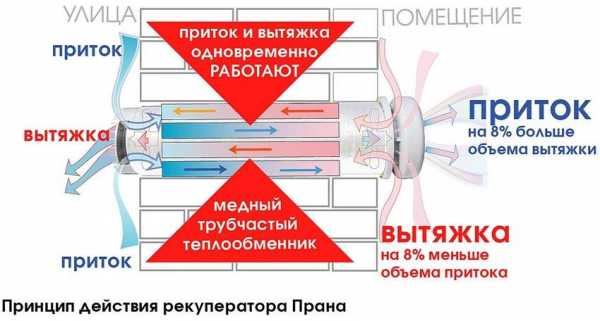

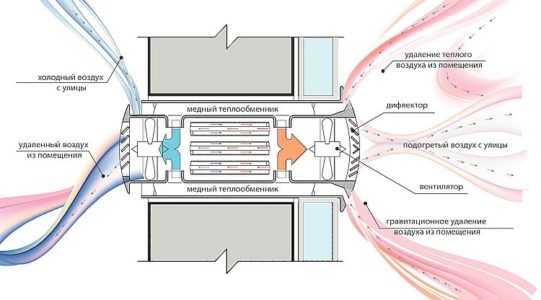

В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.

Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.

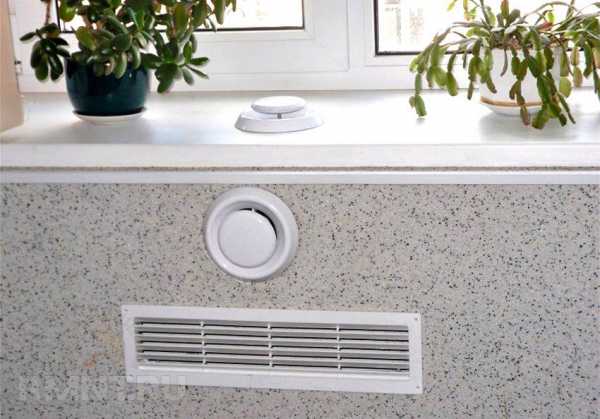

«Воздушная форточка»

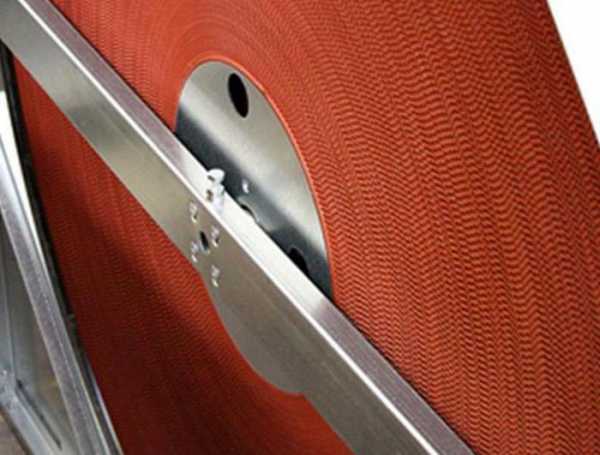

Роторные рекуператоры

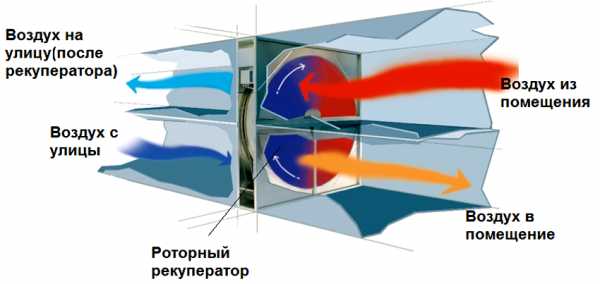

Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.

Роторный рекуператор тепла в системах вентиляцииСтатья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.

Производство пластинчатого рекуператора воздуха для дома своими руками

Пластинчатый рекуператор достаточно просто можно изготовить дома. Рассмотрим процесс подробно, но сначала нужно определиться с материалом для пластин. Считается, что теплопроводность материала, хоть и влияет на процесс теплообмена, но это влияние является минимальным.

Делаем прибор самостоятельно

Сколько нужно материала

В зависимости от количества используемых в конструкции рекуператора кассет определяется количество необходимого для создания пластин материала.

Все необходимые материалы

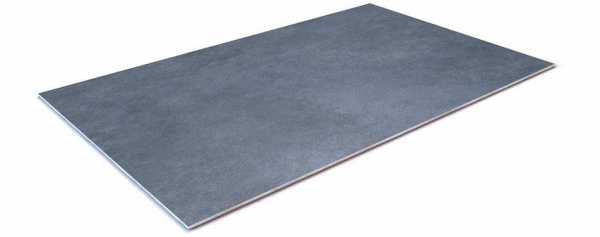

Примечание! На одну кассету нужно минимум 4 квадратных метра материала, а для повышения КПД конструкции придется использоваться в два раза больше материала для пластины.

Как правило, рекуператоры состоят из нескольких отдельных кассет, но, в зависимости от габаритов и расположения вентиляционной системы, можно использоваться также одну большую кассету.

Для изготовления корпуса теплообменного устройства понадобятся:

Лист металла или фанеры

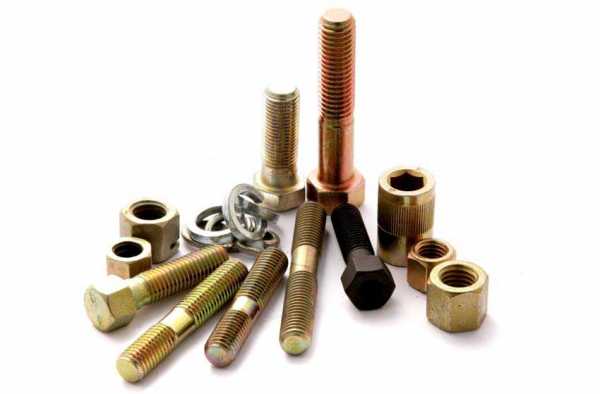

Крепежные метизы

Бруски для изготовления каркаса конструкции

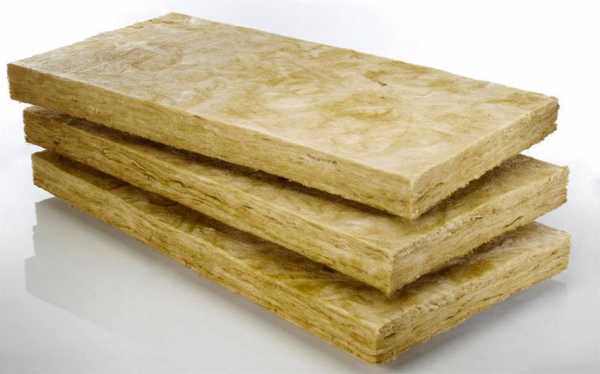

Минеральная вата

Процесс изготовления

Небольшая инструкция, как сделать рекуператоры для частного дома своими руками:

Проведение работ	Описание

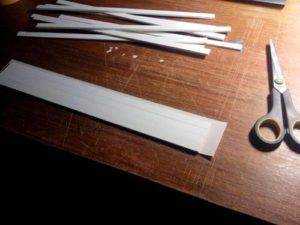

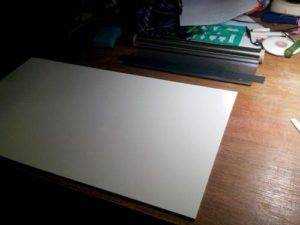

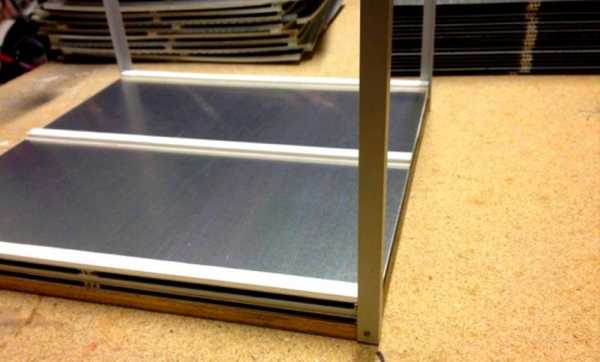

Заготовка пластин	Домашнее производство рекуператора начинается с заготовки тонких квадратных пластин, максимальная длина стороны которых не должна превышать трех сантиметров.

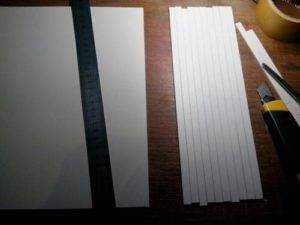

Корректируем края	Очень важно, чтобы все заготовки имели ровные неповрежденные края, а также были одинакового размера. Всего нужно около 70 подобных заготовок на одну кассету рекуператора.

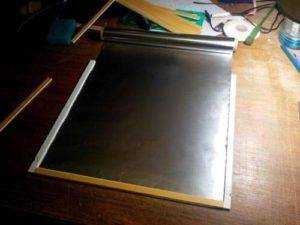

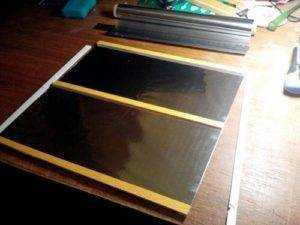

Клеим рейку	На одну боковою сторону каждой из квадратных заготовок клеится пробка или рейка, длина которой должна строго совпадать с длиной пластины.

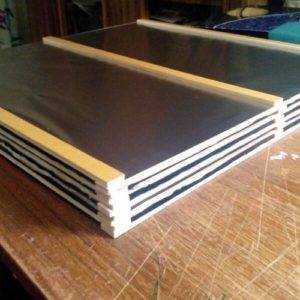

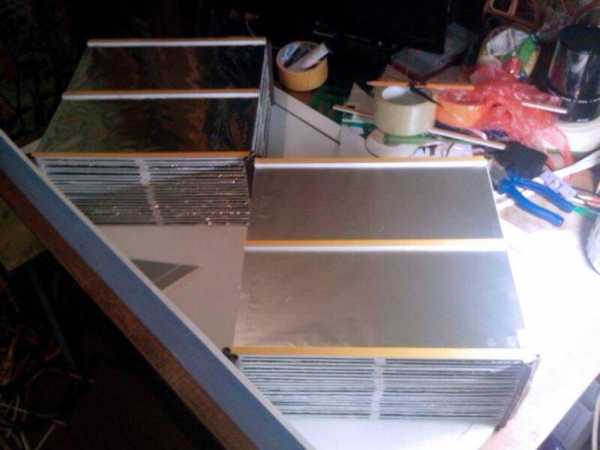

Соединяем в одну кассету	После того, как клей на заготовках засыхает, все они склеиваются в одну кассету по строгому алгоритму.
Соединяем под прямым углом	Верхняя сторона каждой пробки или рейки на квадратной заготовке намазывается клеем и приклеивается к предыдущей под прямым углом.
Клеим пластину без подкладки	На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.
Получаем основу кассеты	На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Посмотрите видео, как сделать рекуператор для частного дома своими руками ниже.

Видео-обзор: как сделать рекуператор своими руками

Несколько советов

Рекуператоры рекомендуется применять не только в жилых помещениях, а также в любых закрытых конструкциях, где нужно обеспечить оптимальный воздухообмен.

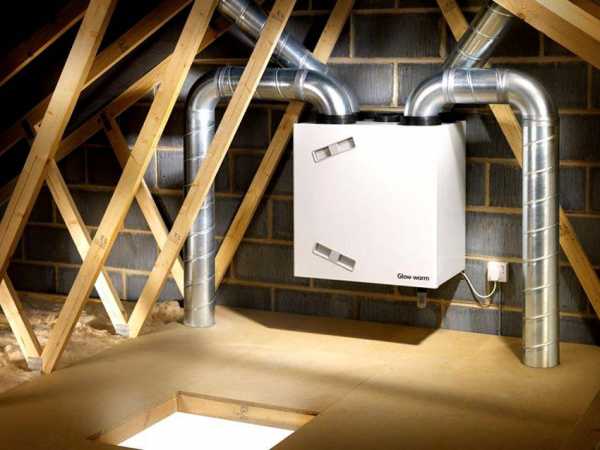

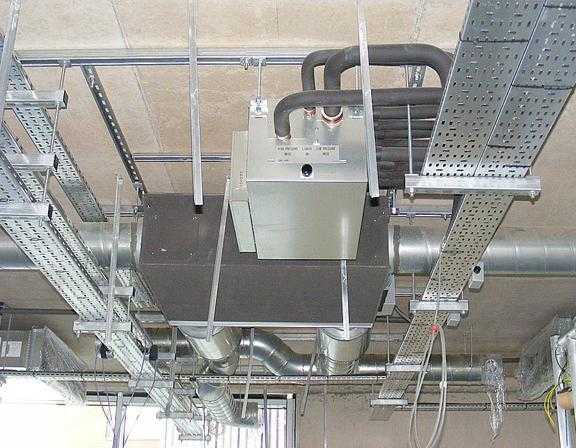

Установка прибора на чердаке

Очень важно установить такое устройство в гараже, где часто в процессе ремонтных работ может скапливаться множество выхлопных газов и токсических испарений от материалов:

Организация надежной системы воздухообмена поможет сохранить, как здоровье владельца автомобиля, так и состояние транспортного средства.

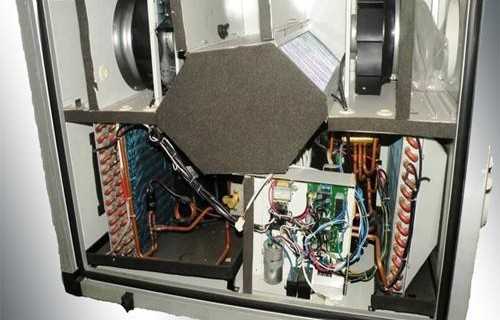

В основе конструкции рекуператора лежит теплообменник, которых состоит из двух отдельных камер. Одна из них предназначена для пропускания входных воздушных потоков, другая – выходных.
Камеры в теплообменнике отделены одна от другой, что предотвращает процесс смешивания воздушных потоков.
Между камерами устанавливается тонкая перегородка из материалов с высокими свойствами тепловодности, что обеспечивает нагрев холодного приточного воздуха от теплого выходящего потока.

Из-за нагрева входящего воздуха происходит его очистка от конденсата, что позволяет предотвратить образование повышенной влажности внутри помещения.

Выводы

Использование рекуператора для частного дома является достаточно эффективным средством борьбы с потерей тепла. Такие устройства позволяют избежать образования конденсата и потери тепла.
Рекуператоры позволяют компенсировать две третье части уходящего через вентиляцию тепла из помещения, обеспечив его повторное использование.
Простая конструкция обеспечивает эффективный воздухообмен, сохраняя тепло внутри помещения, что позволяет существенно снизить затраты на отопление.
Рекуператор является эффективным устройством для предотвращения утечки тепла из помещения, который позволяет сохранить 70 – 90 % тепловой энергии.
Всего существует несколько основных видов рекуператоров, каждый из которых предназначен для использования в разных помещениях.
В частном доме лучше всего использовать пластинный или роторный рекуператор, а в квартире больше подойдет конструкция децентрализованного типа.
Модель для квартиры и дома

Конструкция пластинчатого рекуператора является очень простой, что позволяет изготовить такое устройство в домашних условиях. В завершении предлагаем вам посмотреть видео, как выполнить установку вентиляции с рекуператором:

seti.guru

Выбираем рекуператор для дома, подходящий под условия использования

Еще совсем недавно приточно-вытяжные системы вентиляции с использованием рекуператора воздуха применялись довольно редко. Позже некоторыми специалистами было определено, что подобная вентиляционная система является просто своего рода необходимостью. В механизм действия данного вида вентиляции заложен принцип процесса рекуперации (обратного получения) – процедура в которой часть тепла (энергии) возвращается из отработанного воздуха для повторного её использования. Теплые воздушные потоки, покидая здание, и соприкасаясь в теплообменнике с холодным потоком воздушных масс, частично их прогревает. В результате наружу попадает полностью «отработанный» загрязненный воздух, а в здание возвращается не просто очищенный, но еще и уже нагретый воздух.

В целях максимального сохранения тепла в помещениях при используемых системах вентиляции на основе нагрева приточных холодных воздушных потоков зачастую применяют специальное оборудование – рекуператоры для дома, размещаемые в установках. Принцип, входящий в основу работы некоторых видов рекуператоров (например, роторных или пластинчатых) сегодня завоевал наибольшую популярность среди существующего широчайшего ассортимента вентиляционных систем.

Основной принцип работы теплообменников

Рекуператор воздуха для дома – является незаменимым оборудованием в достижении чистоты воздуха в домашних условиях. Ведь поддержание здорового микроклимата с помощью встроенных каналов вентиляции, к примеру, на кухне или в ванной комнате, задача практически невыполнимая. В связи с этим установка различных типов систем вентиляции, как приточной, так и вытяжной, поможет сохранить в доме при оптимальном уровне влажности необходимый баланс чистого воздуха.

Учитывая также тот, факт, что используемые при ремонтных работах отделочные материалы зачастую не способные пропускать нужное количество воздуха, а современные технологии энергосбережения, применяемые при обустройстве пластиковых оконных рам, делают комнаты практически герметичными, то единственно правильным решением данных проблемных ситуаций становится установка рекуператора. Помимо покупного устройства, пластинчатый

или роторный рекуператор можно сделать своими руками.

Помимо этого, его довольно часто рекомендуют применять в системах вентиляции гаражей, где излишняя влажность может вызвать появление на автомобиле коррозийных налетов, а избыточное количество выхлопов газа и паров топлива отрицательным образом будут влиять на здоровье человека, а также дальнейшую сохранность транспортного средства.

Принцип работы системы на основе рекуператоров достаточно несложен. Данное вентиляционное оборудование состоит из теплообменника, оснащенного 2 камерами, предназначенных для прохождения вытяжных и приточных воздушных потоков. Воздух, попадая в камеры, не перемешивается, а благодаря существенной разности в температуре осуществляется процесс теплообмена – холодные воздушные массы прогреваются, а теплые – охлаждаются. Кроме выравнивания температурных параметров воздуха из теплообменника успешно удаляется образованный в результате физических процессов конденсат.

Исходя из этого, рекуператор считается довольно эффективным устройством для сокращения потерей тепловой энергии, и сохранения материальных вещей в процессе эксплуатации вентиляции. Это оборудование способно сократить до 2/3 удаляемого тепла, то есть создать вторичное его использование в процессе одного технологического цикла.

Базовые направления использования рекуператоров

В зависимости от своего основного предназначения, вида конструкции, площади вентилируемого помещения, месте непосредственной установки рекуператоры могут широко использоваться в различных типах вентиляционных систем. Среди них можно выделить:

рекуператор для частного дома – используется в принудительных системах вентиляции приточно-вытяжного образца. Основой подобной системы с применением процесса рекуперации тепла выступает блок вентиляции, который оснащается специальным теплообменником, называемым рекуператором, несколькими вентиляторами, системой автоматики (или управления), а также фильтрами. К вентиляционному блоку подходят 2 воздуховода, через которые загрязненные воздушные массы удаляются и выводятся в специальный дефлектор, размещенный на кровле дома. Также в системах с принудительным забором воздуха может применяться так называемый грунтовый теплообменник, который укладывается в земле и помогает охлаждать воздух летом и нагревать зимой. При этом затраты на отопление и кондиционирование частного дома снижаются в среднем на 30%. Стоимость оснащения дома вентиляцией со встроенным рекуператором обойдется зачастую на порядок больше, чем создание системы с естественной вентиляцией, однако монтаж рекуператора позволяет экономить на отоплении до четверти всей расходуемой теплоты;
рекуператор для квартиры – выступает самым экономически выгодным и совершенным оборудованием, предназначенным для систем с механической вентиляцией, и является залогом здоровья всей семьи. В квартирных комплексах обычно создается вентиляционная система на основании моноблочных установок приточно-вытяжного типа с наличием роторных теплоутилизаторов или пластинчатых теплообменников. Такое оборудование снижает затраты на нагрев приточных воздушных масс на 85%. Особенно это актуально в современных условиях дефицита снабжения энергией;
рекуператор для коттеджа – в связи с тем, что приточно-вытяжные вентиляционные системы с рекуператором предполагают увеличение общей протяженности сети воздухопроводов идеальным вариантом для её размещения станут большие коттеджи или офисные помещения, поскольку здесь уровень экономии электроэнергии будет особо заметен и актуален. При этом во избежание промерзания системы рекомендуется применять в домах коттеджного типа роторные рекуператоры, которые по своим техническим характеристикам менее склонны к воздействию низких температур;

рекуператор для бассейна – являются наиболее дешевым, эффективным и экономичным средством для уменьшения влажности. Идеально вписываются в действующие вентиляционные системы. В данном случае осушение воздуха происходит за счет приточного свежего воздуха с меньшим уровнем влажности. Благодаря использованию в приточно-вытяжных установках вентиляции рекуперации тепла существенно экономятся эксплуатационные расходы при обслуживании бассейна в зимний период. Экономия энергии может достигать до 60%, что позволяет снизить необходимый уровень мощности установленного в системе нагревателя в среднем в 2,5 раза. Учитывая высокий показатель относительной влажности в бассейнах, специалисты рекомендуют использовать рекуператоры батарейного типа, как самого оптимального варианта для данного вида помещений. Связано это с тем, что рекуператоры роторного либо пластинчатого типа в подобных условиях поддаются частым замерзаниям и для их дальнейшей эксплуатации понадобится организация дополнительных мер по их защите.

В общем, рекуператор для дома со стороны экономической выгоды полностью себя оправдывает, поскольку эффект от его установки особенно ощутим для частных домовладельцев, которые самостоятельно отапливают свой дом и вынуждены платить за каждый неиспользованный градус.

ventilationpro.ru

Рекуператоры тепла в приточно-вытяжных установках.

Само слово «рекуперация» в переводе с латинского означает возврат или обратное получение, сбережение, что касается воздуха, то подразумевается сбережение тепловой энергии, которая перемещается с воздухом через систему вентиляции. Устройство уравновешивает температуру двух потоков воздуха. Принцип работы основан на теплообмене двух встречных потоков приточного и вытяжного воздуха с разной температурой, и за счет этого происходит выравнивание температуры воздуха. Основное назначение рекуператора – это утилизация тепла, снижение расходов на энергоносители, так как он эффективно сокращает потери тепла. Система рекуперации в вентиляционной системе способна сохранять от 60 до 95% тепла, выбрасываемого из помещения с вытяжным воздухом, при этом тепловая энергия используется повторно в том же технологическом процессе.

Мы рассмотрим разновидности рекуператоров, которые применяются в наших вентиляционных установках.

Пластинчатые рекуператоры
Самый распространенный тип рекуператоров – пластинчатый, так как имеет невысокую стоимость и достаточно высокую эффективность. Состоит из пластин меди или алюминия, пластика или очень прочной целлюлозы. Принцип работы основан на том, что уходящий вытяжной воздух отдает тепло пластине с одной стороны, а она, в свою очередь, отдает тепло потоку приточного воздуха. Таким образом, уменьшаются затраты на нагрев подаваемого воздуха в помещение. Эффективность теплоутилизации может достигать 93%. Изолированные друг от друга потоки приточного и вытяжного воздуха позволяют применять этот вид теплоутилизаторов в помещениях, содержащих в вытяжном воздухе запахи или вредные выбросы.

Вытяжной воздух может содержать большое количество влаги, тогда при работе рекуператора неизбежно образование конденсата, который удаляется в поддон и имеет отвод. В холодное время при уличной температуре воздуха ниже -15С существует вероятность нарастания «шубы» или обледенения рекуператора. Чтобы этого избежать, производителями предусматривается преднагреватель (устанавливается перед рекуператором). По такому принципу, например, работают установки VENUS или DAPHNE , которые имеют уже встроенный электрический преднагреватель для эффективной работы установки в зимнее время.

Также защиту рекуператора от замерзания обеспечивают с помощью автоматики вентиляционной установки, она настраивается таким образом, чтобы автоматически снижать скорость приточного вентилятора, пока система рекуперации не оттает.

Пластинчатые рекуператоры имеют два типа исполнения:

Перекрестноточные рекуператоры — где движение приточного потока воздуха
и вытяжного перпендикулярны по отношению друг к другу. Они имеют эффективность до 70%. Такие типы рекуператоров применяется в итальянской установках RKE

Противоточные рекуператоры – где вытяжка и приток движутся в противоположных направлениях, КПД рекуператора противоточного типа доходит до 93%. Такой тип рекуператоров применяется во многих приточно-вытяжных установках, который мы предлагаем. Например, установка ALFA 95 или ALFA 95 FLAT имеют алюминиевый противоточный рекуператор и также автоматически управляемы байпас, который защищает рекуператор от обледенения при низких температурах уличного воздуха.

Роторный рекуператор
Наиболее эффективный вид теплоутилизаторов. Представляет собой барабан, имеющий ячеистую структуру. Принцип работы: вытяжной теплый воздух проходит через ячейки и отдает им свое тепло. Барабан поворачивается и попадает в струю приточного воздуха, который нагревается, проходя через ячейки теплообменника. Эффективность рекуперации можно регулировать путем изменения оборотов скорости вращения ротора. КПД таких рекуператоров достигает 90%. Важно отметить, что такой тип рекуперации нельзя применять в помещениях с вредными выбросами, так как происходит частичное смешивание приточного и вытяжного воздуха. Мы предлагаем компактные установки с таким типом рекуператора – это ALFA 85 и RLI –одна из самых энергоэффективных установок еще и благодаря энергосберегающим вентиляторам ETALINE.

Гликолевые рекуператоры
Представляют собой два теплообменника находящихся в приточной и вытяжной камерах. Теплообменники соединяются трубами, по которым циркулирует смесь этилен или пропиленгликоля с водой. Циркуляцию обеспечивает насос. Вытяжной воздух нагревает смесь в теплообменнике вытяжки, которая затем поступает в теплообменник приточной установки, где и отдает свое тепло приточному воздуху. Такие рекуператоры применяются в помещениях, где конструктивное исполнение приточно-вытяжной установки в виде единого блока невозможно, когда не хватает места в вентиляционной камере, либо в производственных помещениях, где притоки вытяжка должны находится в разных местах. Эффективность таких рекуператоров достигает 60-70%. Поставляются такие рекуператоры в установках Lufberg серии LS-LR, подбираемых по программе, под определенный заданный расход воздуха, процентное содержание гликоля и требования по температуре воздуха помещения.

Динамические рекуператоры
В системе с динамической рекуперацией применяется принцип работы холодильной машины. Холодильный контур устанавливается в приточную и вытяжную часть установки, чтобы передавать тепло от приточного воздуха к вытяжному и наоборот. Тепловой насос – это традиционный холодильный контур с расширительным клапаном, компрессором, испарителем, конденсатором, которые располагаются отдельно в вытяжном и приточном воздуховодах. В системе имеется 4-ходовой перепускной клапан, который обеспечивает попеременное направление работы хладагента в зависимости от сезона. Принцип работы основан на физических процессах, происходящих с фреоном. В летний период холодильный контур работает в режиме охлаждения. Воздух, подаваемый в помещение с улицы, охлаждается в испарителе. Тепло сбрасывается в конденсатор, установленный в вытяжной линии. В холодное время года контур переводится в режим теплового насоса, и с помощью 4-ходового клапана парообразный фреон направляется в теплообменник, исполняющий роль конденсатора. Воздух, забираемый с улицы, нагревается за счет тепла, выделяемого при конденсации фреона, и подается в помещение.
Такой принцип работы встречается в установках RFM, HPX, HPR , HPS. Каждая из этих установок имеет свой встроенный рекуператор пластинчатый или роторный, но в дополнение оснащена встроенной холодильной машиной (тепловым насосом). Благодаря этому установки имеет высокую эффективность рекуперации до 90%.

Любой рекуператор в вентиляционной системе значительно снижает затраты на электроэнергию при нагреве приточного воздуха. Рассчитывая проект вентиляции с рекуператором нужно учитывать площадь помещения, влажность и назначение, а также КПД подобранной установки при данном расходе воздуха и температуре уличного и подаваемого воздуха, от которого будет зависеть качество вентиляции всего объекта.
Мы предлагаем вам обратиться к нам для правильного и грамотного подбора приточно-вытяжной системы с рекуперацией. Наши специалисты сделают расчет и предоставят все технические параметры выбранной установки, и вы достоверно сможете убедиться в эффективности работы системы вентиляции при заданных вами условиях.

supervent.ru

Роторный рекуператор: принцип работы, установка

Концепция теплового обмена позволяет минимизировать затраты на обогрев и охлаждение обслуживаемых сред. В данном случае рассматриваются воздушные потоки, характеристики которых определяют параметры микроклимата в частных домах, производственных помещениях и т. д. Практически тепловой обмен организует система рекуперации. Она выступает своего рода временным аккумулятором тепла, собирая и отдавая его энергию. Чаще всего используется роторный рекуператор, который ценят за высокую производительность, возможность гибкой настройки и другие положительные качества.

Конструкция рекуператора

Рекуператоры практически не используются как самостоятельное оборудование. Чаще всего их вводят в приточно-вытяжные вентиляционные установки, в которых функция рекуперации выступает дополнительным опционалом. Сам же рекуператор представляет собой металлический теплообменник регенеративного класса. Рабочую основу составляет цилиндрический ротор, вращение которого и приводит к движению воздушных масс. Ротор формируется пакетом тонких пластинок, аккумулирующих тепло. В свою очередь, приточно-вытяжная установка с роторным рекуператором может включаться в более крупную инженерную сеть. В простых исполнениях она выступает средством вентиляции воздуха, а на промышленных предприятиях также выполняет задачу утилизации тепла от технологических газовых сред. Впрочем, полный спектр функций рекуператора стоит рассмотреть отдельно.

Функции рекуператора

Главная задача заключается в сборе тепла для разных целей. Обычно – для последующего распределения тепловой энергии в новых поступающих массах воздуха, и реже – для ее гашения. В обоих случаях достигается сокращение энергозатрат на использование специального теплообменного оборудования. Вместе с этим рекуператор остается вентиляционным аппаратом, служащим для обновления воздуха в помещении. В зависимости от модификации, роторный рекуператор может выполнять очистку воздуха и даже ароматизацию. По крайней мере избавление от неприятных запахов является распространенным свойством таких устройств. Более функциональные модели также дают возможность регуляции температурного режима. В этом случае отдача накопленной энергии происходит с определенными параметрами, которые можно устанавливать вручную или автоматически – опять же, это зависит от возможностей конкретной модели.

Принцип работы

Действие рекуператоров такого типа базируется на передаче тепла от выходящих потоков воздуха (например, согретого комнатного) к холодным массам свежей воздушной среды. Проходя между роторными пластинами, воздух согревает их, а с другой стороны поступают новые уличные потоки холодного воздуха и нагреваются от аккумулированного тепла. Объемы исходящего и входящего воздуха определяются размерами и силовым потенциалом, с которым работает роторный рекуператор. Принцип работы агрегата предусматривает взаимодействие вращающихся пластин с приводом, подключенным к электросети. Как раз наличие электропривода позволяет тонко настраивать установку на работу с определенным скоростным режимом. В среднем же скорость вращения составляет 1 об./мин.

Разновидности устройства

В стандартном исполнении рабочий механизм рекуператора делится на несколько сегментов – от 4 до 12. Такие модели применяют для удаления лишнего тепла, образующегося в результате выполнения технологических операций на предприятиях. Это конденсационные роторы, активирующие свою функцию, когда температура обслуживаемого воздуха опускается ниже «точки росы». К особенностям конденсационных агрегатов относят способность металлических элементов противостоять воздействию влаги. Распространены и высокотемпературные устройства, предназначенные для работы в условиях повышенных температур. Бытовой роторный рекуператор не рассчитан на ликвидацию излишек тепла. Такой механизм применяют именно для его распределения в потоках свежего воздуха. Однако и подобные модели предусматривают возможность регуляции нагрева.

Сравнение с пластинчатыми моделями

По сравнению с роторными агрегатами, пластинчатые модели не имеют привода и осуществляют теплообмен в автономном режиме. Пользователь может вручную путем изменения направления аккумулирующих пластин изменять лишь пропускную способность механизма. Из этого можно сделать выводы о плюсах и минусах обеих систем. Но для начала стоит сказать об общих преимуществах. И роторный, и пластинчатый рекуператор имеют небольшие размеры и достаточную производительность. Это избавляет от необходимости применения дополнительных приспособлений, в том числе силовых. Если же говорить об отличиях, то роторный механизм более гибок в регулировках, избавлен от риска промерзания в зимнее время и энергоэффективен. Но в то же время он отличается более сложным устройством и предусматривает определенную долю смешивания отработанных потоков и свежего воздуха.

Монтажные работы

Рекуператор устанавливается в подготовленном канале приточно-вентиляционной системы. Корпус не должен контактировать со стеной, так как вибрации могут ей передаваться, что негативно отразится на несущей конструкции в целом. Рекомендуется также использовать специальную антивибрационную защиту в виде демпферных подкладок для рекуператора. Когда опорная основа с ножками и профильными крепежными элементами будет готова, можно приступать к интеграции корпуса. Обычно установка роторного рекуператора осуществляется в специальный технический блок, рассчитанный по размерам на конкретную модель. Фиксация реализуется с помощью комплектной соединительной фурнитуры – в базовый набор включаются уголки, метизы, уплотнители и подкладки. Далее к ротору могут подсоединяться вспомогательные технологические контуры. На этом этапе соединение выполняется посредством фитингов, адаптеров и переходников соответствующих размеров.

Управление рекуператором

Роторный механизм редко управляется отдельно от основной приточно-вентиляционной системы. В новейших конструкциях применяется возможность электронного управления устройством через контроллерный пульт. В автоматическом режиме владелец может задавать такие параметры, как скорость вращения, процентное соотношение между объемами впуска и выпуска воздуха, степень очистки, временные рабочие интервалы и т. д. Параметры работы механизма отслеживаются с помощью датчиков, которые, в частности, фиксируют пропускную способность оборудования. Также приточная установка с роторным рекуператором может настраиваться на специальные режимы эксплуатации. Одним из современных режимов такого типа является работа в условиях поддержания постоянного давления воздушной среды. Данная программа позволяет исключить риск перегрузки электропривода с последующим перегревом.

Обслуживание устройства

Поверхности ротора и самого корпуса требуют регулярной очистки. Пластины очищаются и при необходимости дополнительно обрабатываются антикоррозийными составами. Также следует регулярно проверять направленность вращения ротора, а в приводной системе – качество натяжения ремня. Поскольку рекуператор работает в тесной связке с другими функциональными компонентами вентиляции, то важно проверять и их состояние тоже. В частности, ревизии подвергается фильтр, воздуховодные каналы, пылеуловители, клапаны с датчиками и т. д. Если есть возможность, то роторный рекуператор будет не лишним изъять из места установки и полностью проверить на герметичность. Дело в том, что при наличии даже незначительных зазоров резко ухудшается качество поступающего воздуха.

Заключение

Механизм рекуперации воздуха является простейшим способом согрева помещения. Холодный уличный воздух подвергается предварительному обогреву практически без дополнительных энергозатрат. Разумеется, роторные рекуператоры воздуха при подключении к сети потребляют энергию для своей функции, но она расходуется в целом на обеспечение циркуляции потоков. Тот же пример с пластинчатыми рекуператорами показывает, насколько малоэффективна в работе может быть установка без электропривода. Также энергообеспечение требуется для питания управляющей инфраструктуры, которая обеспечивает работу всего приточно-вентиляционного комплекса. Обычно это минимальные затраты, но в результате они значительно упрощают процесс эксплуатации оборудования.

fb.ru

Установка рекуператора

Рекуператор воздуха – это приточно-вытяжное устройство, с помощью которого из помещения выводится отработанный воздух и закачивается свежий извне. Прибор устроен таким образом, что забирает тепло у выводимого воздуха и отдает его закачиваемому с улицы.

Принцип работы рекуператора

Очень важным моментом является то, что выводимый и вводимый в помещение воздух практически не смешивается. Это обеспечивается благодаря оснащению конструкции специальным разделителем, который может быть изготовлен из пластика, меди, алюминия или оцинковки. Воздух приточный, рекуператор продвигает параллельно вытяжному, а нагревание его происходит при передаче границе энергии потока.

Также конструкция рекуператора предусматривает наличие решеток на отверстии, через которое воздух попадает с улицы в помещение. Она задерживает пыль, грязь, цветочную пыльцу, мелких насекомых, которые так и норовят проникнуть на чужую территорию.

Когда же прибор выводит воздух из помещения, вместе с ним он забирает комнатную пыль и бактерии. Таким образом, мы видим, что благодаря рекуператору приточно-вытяжному воздух в доме обновляется, очищается, подогревается.

Практически все модели данных устройств могут работать в тихом режиме, не мешая отдыху и сну ни детей, ни взрослых. Современные рекуператоры, выпущенные в последние годы, имеют небольшой размер, просто монтируются, имеют широкий спектр дополнительных функций, кроме этого к ним прилагается пульт, дающий возможность включать и выключать прибор на расстоянии.

Разновидности рекуператоров

Существующие модели рекуператоров обладают различными характеристиками. В зависимости от них приборы подразделяются на следующие виды:

рекуператор пластинчатый;
рекуператор роторный;
рекуператор камерный;
рекуператор, оснащенный дополнительным встроенным теплообменником;
сочетающиеся тепловые трубки.

1. В первом случае теплообменник представляет собой одну или несколько стационарно установленных пластинок: медных, алюминиевых, пластиковых и др. Воздух проходит через них, и из-за температурной разницы встречных потоков образовывается конденсат, который в холодное время года может превращаться в лед. Чаще всего в конструкцию прибора включены элементы, удаляющие влагу и предотвращающие обледенение за счет усиленной подачи тепла.

Что же касается рекуператоров с теплообменником из одной пластины, то когда влага начинает накапливаться в них, устройство направляет воздушные потоки в обход, одновременно выводя конденсат через специально предусмотренное отверстие.

При возникновении обледенения клапан внутри рекуператора закрывает поступление воздушных масс, а тепло, исходящее от пластин, нагревает элементы конструкции.

Особенность пластинчатых приборов заключается в том, что потоки воздуха в них никак не могут смешиваться, а фильтрационная система производит качественную очистку воздуха от разного рода загрязнений.

Использование в конструкции ребристых пластинок дает ей возможность работать более производительно, повышая надежность и увеличивая срок службы.

Область применения пластинчатых рекуператоров довольно широка. Их можно видеть в жилых и офисных помещениях, больницах, организациях общепита и др. местах.

2. Роторный рекуператор имеет свои особенности. Они заключаются в наличии одного или пары роторов с вращающимися лопастями, благодаря которым движутся воздушные потоки. Данный рекуператор обычно имеет форму цилиндра. Его конструкция включает в себя вращающийся барабан, благодаря которому и возникает движение воздуха. Причем движение происходит сначала в одну, потом в другую сторону, и потоки воздуха движутся соответственно.

Роторный рекуператор гораздо производительнее пластинчатого, но зато он очень громоздкий и более всего подходит для промышленных помещений. В лечебных учреждениях и организациях общепита его тоже не устанавливают, т.к. прибор допускает смешивание встречных потоков воздуха на 5-7%.

3. Камерные рекуператоры работают по-другому. Отработанные воздушные массы направляются в специальный отсек, стенкам которого они отдают свое тепло и выводятся наружу. Воздух же с улицы, хоть и проходит в другое отделение устройства, забирает тепло от границ и поступает в помещение.

4. Рекуператоры с дополнительным теплообменником не так хороши, как предыдущие виды. Они обладают очень малой производительностью, а усиленная теплопередача провоцирует появление большого количества конденсата.

5. Прибор, состоящий из нескольких трубок, работает следующим образом: происходит дополнительный подогрев комнатного воздуха, он превращается в пар, после происходит обратная конденсация. Такие устройства хороши тем, что полностью ограждают воздух от бактерий.

Критерии, по которым осуществляют выбор модели рекуператора, должны быть следующими:

размер помещения;
степень влажности в помещении;
назначение помещения;
необходимость соблюдения тишины в помещении;
производительность устройства;
стоимость прибора вместе с монтажом.

Если кто-то желает приобрести, но не может определиться с видом рекуператора, отзывы, оставляемые в Интернете, могут оказаться очень полезными.

Основные функции рекуператора

Рассмотрим подробнее эту тему на примере прибора фирмы Marley. Рекуператор данного производителя очень эффективен и имеет высокий КПД. Его основные функции:

значительное сокращение расходов на электроэнергию;
обновление воздуха, а также его очистка от влажности, загрязнений, различных запахов;
контроль температуры воздуха в помещении;
вывод отработанных воздушных масс;
отпадает необходимость проветривания, в связи с чем в помещении отсутствуют сквозняки, пыль, насекомые, не мешает уличный шум;
качественный прибор, например, немецкой фирмы Marley, прослужит верой и правдой долгие годы.

Но основная, самая первая функция рекуператора – вентиляция.

Изготовление и установка рекуператора своими руками

Бывают случаи, когда необходим дешевый и практичный рекуператор, например, в гараж, ведь для таких целей жалко тратить слишком много, но при этом вентиляция все равно нужна.

Если покупать готовый рекуператор, цена его может оказаться довольно ощутимой, особенно, если человек не располагает большим бюджетом. В целях экономии вполне возможно соорудить простенький пластинчатый прибор, со средней эффективностью, но при этом очень недорогой.

Формула для расчета мощности самодельного устройства: 0,36xQxdT. В ней dT – это температура, измеряемая в градусах; Q – количество куб. метров в секунду.

Для того чтобы самостоятельно сделать рекуператор, потребуются следующие материалы:

кровельная оцинковка – 4 кв.м;
техническая пробка – полоски в 2-3 мм толщиной;
фланцы из пластика, сечение которых равно сечению трубок воздухопровода;
нейтральный герметик;
силикон;
утеплитель;
МДФ либо брус из дерева.

Последовательность действий:

Возьмите МДФ и сделайте из него короб, выложив его с внутренней стороны утеплителем. В качестве него вполне подойдет стекловолокно либо минвата толщиной в 5 см. После нужно сделать отверстия для фланцев и вставить их. Когда короб будет полностью собран, обработайте силиконом все щели.
Теперь разделите материал на фрагменты 20х30 см и сложите в стопку по 3 единицы. Помните, что отрезки должны быть идеально ровными и одинаковыми.
Осуществите сборку конструкции, для этого пользуйтесь герметиком. Для эффективной работы теплообменника, его пластины должны иметь площадь минимум в 3 кв.м, при этом зазор между ними нужно оставлять на меньше 4 мм. Материалом для рамок между пластинами служит техническая пробка. Ее полоски зафиксируйте полиуретановым клеем.

После описанных действий прибор в принципе можно эксплуатировать, но для идеальной работы лучше еще установить датчик, фиксирующий перепады давления и короб из водостойкого ГКЛ. Благодаря датчику периодически будет происходить размораживание рекуператора в зимний период. Короб же следует монтировать там, где находится выход воздухопровода. Соорудить его надо из двух слоев материала ГКЛ, а внутренность утеплить. По принятии данной меры система будет меньше шуметь, а также более экономично работать.

Если для кого-то вышеописанный процесс довольно сложен, тогда лучше не утруждать себя, а просто рекуператор купить. Сделать это довольно легко, достаточно открыть интернет и зайти на сайты специализированных магазинов и фирм.
