В том, что необходимость тратить средства на дополнительное утепление дома, соответствующее современным требованиям теплозащиты, существует, можно убедиться, взглянув на сравнительные результаты расчетов теплопотерь. Правильное устройство теплоизоляции (взят за пример) типового двухэтажного дома с мансардой общей площадью 205 м², утепленного в соответствии со старыми и современными нормами, позволило снизить необходимую мощность системы отопления в два раза, до утепления она составляет 30 кВт, а после того как дом был утеплен, требуемая мощность не превышает 15 кВт. Так что вывод очевиден.
Существует три варианта расположения утеплителя:
1. Устройство теплоизоляции с внутренней стороны стены.
Преимущества:
- Наружная отделка дома полностью сохраняется;
- Удобство в исполнении. Работы выполняются в тепле и сухости, причем делать это можно в любое время года.
- Можно прибегнуть к самым современным на данный момент технологиям, используя самый широкий выбор материалов.
Недостатки:
- В любом случае потери полезной площади неизбежны. При этом чем больше коэффициент теплопроводности утеплителя, тем больше будут потери.
- Вполне вероятно повышение влажности несущей конструкции. Через утеплитель (обычно паропроницаемый материал) водяные пары проходят беспрепятственно, а затем начинают скапливаться или в толще стены, или на границе «холодная стена — утеплитель» . Одновременно утеплитель задерживает поступление тепла из помещения в стену и таким образом понижает ее температуру, что еще более усугубляет переувлажнение конструкции.
- То есть если по тем или иным причинам единственно возможным вариантом утепления будет являться размещение утеплителя изнутри, то потребуется принять достаточно жесткие конструктивные меры для защиты стены от воздействия влаги — установить со стороны помещения пароизоляцию, создать эффективную систему вентиляции воздуха в помещениях.
2. Устройство теплоизоляции внутри стены (многослойные конструкции):
В этом случае утеплитель размещается с наружной стороны стены и закрывается кирпичом (облицовочным). Создание такой многослойной стены довольно успешно можно реализовать при новом строительстве, но для уже существующих зданий это трудновыполнимо, так как вызывает увеличение толщины конструкции, что, как правило, требует усиления, а значит — переделки всего фундамента.
3. Устройство теплоизоляции с наружной стороны стены:
Преимущества:
- Наружная теплоизоляция защищает стену от переменного замораживания и оттаивания, температурные колебания ее массива делает более ровными, что увеличивает долговечность несущей конструкции.
- «Точка росы», или зона конденсации выходящих паров, выносится в утеплитель — за пределы несущей стены. Используемые для этого паропроницаемые теплоизоляционные материалы не препятствуют испарению влаги из стены во внешнее пространство. Это способствует снижению влажности стены и увеличивает срок эксплуатации всей конструкции.
- Наружная теплоизоляция не позволяет тепловому потоку проходить от несущей стены наружу, повышая, таким образом, температуру несущей конструкции. При этом массив утепляемой стены становится теп-лоаккумулятором — способствует более продолжительному сохранению тепла внутри помещения зимой и прохлады — в летний период.
Недостатки:
- Наружный теплоизоляционный слой необходимо защищать как от увлажнения атмосферными осадками, так и от механического воздействия прочным, но паропроницаемым покрытием. Приходится устраивать так называемый вентилируемый фасад либо штукатурить.
- Так называемая точка росы попадает внутрь слоя утеплителя, а это всегда приводит к повышению его влажности. Избежать этого можно будет, применив утеплители с высокой паропроницаемостью, за счет которой влага как попала внутрь слоя, так из него и испарится.
Взвесив все плюсы и минусы каждого из трех способов размещения утеплителя, можно однозначно сказать, что наружное утепление, безусловно, самое рациональное.
Поделитесь статьей:
teploizolyaciya.com
Теплоизоляция стен
Сайт строителя
Различают внешнюю и внутреннюю теплоизоляцию наружных стен здания. При внешней теплоизоляции дом «укутывают» снаружи, при внутренней – укладывают утеплитель на внутреннюю сторону стен. Выбор вида теплоизоляции зависит от конкретной ситуации.

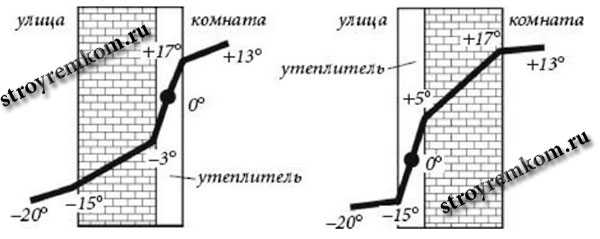

Рис. 2. теплоизоляции внешних стен дома:а) внутренняя;
б) внешняя
Внутренняя теплоизоляция стен.
Однако единственным преимуществом внутренней теплоизоляции (рис. 2 а) является возможность утепления здания в сложных условиях: при ярко выраженном внешнем рельефе стен, в любую погоду, при наличии нового отделочного слоя на фасаде и т. д. Стена остается не утепленной и воспринимает все негативные воздействия перепадов температуры, в том числе промерзание. Кроме того, точка росы (слой в конструкции стен, в котором при значительной разнице температур внутри и снаружи дома выпадает конденсат из-за резкого охлаждения водяного пара на границе низких и высоких температур) находится в толще теплоизоляционного материала или на его границе со стеной. Это приводит к нарушению свойств утеплителя, образованию конденсата и грибка на внутренней поверхности стены.
Внешняя теплоизоляция стен.
Поэтому оптимальным вариантом является устройство внешней теплоизоляции (рис. 2 б). При этом точка росы также находится в толщине теплоизоляционного слоя, однако стена не подвержена перепадам температур, не промерзает, сохраняет тепло и остается сухой, поскольку ее поверхности не подвержены образованию конденсата.
Следует также заметить, что при выборе внутренней теплоизоляции будет уменьшена полезная площадь помещений дома. Для бань и саун, напротив, предпочтительна внутренняя теплоизоляция.
Возможна укладка утеплителя и внутрь несущей конструкции стены: например, при устройстве колодцевой кирпичной кладки.
Среди всего многообразия утеплителей для изоляции наружных стен дома желательно применять неорганические теплоизоляционные материалы: они отвечают всем современным нормам. Изоляцию смешанного типа используют редко, поскольку она отличается высокой ценой. Органические утеплители высокого качества применяют, как правило, для внутренней изоляции стен и только в том случае, если это не противоречит противопожарным нормам и правилам.
Для устройства внутренней теплоизоляции стен применяют плиты из пенополистирола, минеральной ваты, фибролита, ДСП, легких бетонов, а также перлитовые штукатурки.
Если стены дома деревянные, лучше применить для теплоизоляции материал на основе древесины, обладающий высокой паропроницаемостью. По устроенной теплоизоляции стены обычно оштукатуривают. Еще один вариант изоляции деревянных стен – облицовка камнем, кирпичом или сайдингом с укладкой теплоизоляционных плит между стеной и облицовочной кладкой. Для утепления стен деревянных домов не применяют паронепроницаемые материалы на основе битума, поскольку они могут вызвать образование грибка на дереве.
Стены подвала зачастую утепляют пенополистиролом, стены гаража – плитами минеральной ваты.
Гидроизоляция наружных стен дома может быть горизонтальной и вертикальной. Горизонтальная гидроизоляция удобна в устройстве и обеспечивает защиту от капиллярного подсоса влаги по высоте. Ее устраивают по верхней плоскости цоколя, ниже перекрытия первого этажа, чтобы предотвратить подъем влаги по капиллярам (мелким порам) материала вверх. Горизонтальная гидроизоляция может быть рулонной или жидкой (наливной или с помощью инъекционного метода).
Горизонтальную гидроизоляцию называют также противокапиллярной гидроизоляцией и отсечкой, поскольку она отсекает капиллярный подсос от грунтовых вод. Вертикальная гидроизоляция более трудоемка, она обеспечивает защиту от внешних воздействий: атмосферных осадков, влажного воздуха и т. д., препятствуя прохождению влаги внутрь конструкции стены. Без наличия горизонтальной изоляции вертикальная гидроизоляция зачастую ведет к насыщению влагой конструкций стены (влага поднимается от фундамента, но не может выйти наружу, поскольку извне конструкция закрыта гидроизоляционным материалом) и появлению грибка. Поэтому, как правило, устраивают комбинированную гидроизоляцию стен – горизонтально-вертикальную, применяя для вертикальной изоляции, где это возможно, паропроницаемый гидроизоляционный материал. Сплошная горизонтальная гидроизоляция необходима и в том случае, если дом стоит на столбчатом фундаменте.
Горизонтальная гидроизоляция должна быть выполнена из паронепроницаемых материалов, поскольку она не мешает дому «дышать» и является важным элементом защиты от влажности со стороны грунта. Как правило, сегодня ее выполняют из рулонных материалов на основе битума, реже – в виде утолщенного слоя цемента со специальными добавками или асфальта (окрасочная, или обмазочная, гидроизоляция). Гидроизоляцию из асфальта не рекомендуют применять в жилых домах.
Вертикальную проникающую гидроизоляцию внешних стен применяют для усиления защиты поверхности каменных стен от осадков (чаще всего – кирпичных стен, когда предпочтительно оставить фактуру кладки, не закрывая ее штукатуркой, но такой метод применим и для бетона). Важно учесть, что для вертикальной гидроизоляции цоколя и фундамента и для вертикальной гидроизоляции стен выше уровня перекрытий первого этажа необходимо применять разные материалы и составы. Во втором случае они должны быть паропроницаемыми. Поэтому нельзя производить вертикальную гидроизоляцию всех стен дома составом для обработки стен фундамента.
В существующих стенах тоже возможно выполнение горизонтальной гидроизоляции, но это весьма сложная и дорогая процедура. В этом случае применимы два варианта: инъекционный метод (введение в стену гидрофобизирующего раствора или специальной смолы с предварительным «раскрытием» пор в уровне устройства изоляции) и установка в толщу стены металлических листов. Наиболее распространен первый способ, однако он применим только в каменных зданиях.
На выбор материалов влияет и то, какими средствами будет создаваться изоляция дома (своими силами или с помощью наемной бригады), наличия инструментов. Например, наплавляемая гидроизоляция может быть устроена самостоятельно только при наличии горелки.
Варианты изоляции стен.
Существует несколько вариантов изоляции:
- Технология «мокрых фасадов»: внешняя теплоизоляция стен с последующим оштукатуриванием по утеплителю с армирующим слоем. Название метод получил по «мокрому» способу нанесения верхнего слоя многослойной системы.
- Многослойная конструкция несущих стен с внутренней теплоизоляцией (колодцевая кладка, облегченная кладка) и, при необходимости, гидрофобизирующей пропиткой. К многослойным конструкциям относят также сэндвич-панели (слоистый материал, выполняющий роль ограждающих и внутренних конструкций с высокими изоляционными показателями) и технологию несъемной опалубки из пенополистирола.
- Технология навесных вентилируемых фасадов с утеплителем из стекловолокна,минеральной ваты или другого неорганического материала.
- Размещение утеплителя с внутренней стороны стены без «увязки» с гидроизоляцией.
- Облицовочная кладка с устройством теплоизоляционного слоя между стеной и облицовкой.
Горизонтальная гидроизоляция стен с инструкцией по ее организации будет рассмотрена отдельно.
Утепление и гидроизоляция дома и квартиры. Е. В. Колосов
stroyremkom.ru
Теплоизоляция стен. Как утеплить дом своими руками
Если вы хотите, что ваш дом был уютным и теплым, то придется задуматься об утеплении дома. При помощи теплоизоляции стен, можно не только создать уют в доме, но и сэкономить в дальнейшем на плате за отопление. Утепление дома своими руками подсилу каждому, кто имеет базовые знания в строительстве.
Прежде всего, нужно понять, что тепло в доме создают не только стены и штукатурка. Для того чтобы в доме стало по-настоящему тепло, необходимо грамотное утепление стен, потолка, пола. Большое значение при этом имеет выбор материала для утепления дома, т.к. выбор большой, и непрофессионалу в этом разобраться сложно.
Утепление дома состоит из внутреннего и внешнего утепления стен, утепления пола и потолка. Для того чтобы в доме действительно стало тепло, необходимо провести полное утепление дома.
Утепление стен.
Наиболее важный момент при утеплении дома, т.к. именно стены пропускают большую часть тепла. Теплоизоляция стен должно производиться как снаружи, так и изнутри. Внешнее утепление стен обеспечивает больший срок эксплуатации дома, т.к. оно не допускает образования грибка на стенах, предотвращает скапливание конденсата, а также защищает от воздействия окружающей среды. Внутреннее утепление стен имеет такие недостатки как возможность образования грибков и скопление конденсата, кроме того, внутреннее утепление занимает пусть и незначительную, но все же ощутимую в маленьком доме, площадь.
Если утепляющий материал укладывается снаружи (т.н. мокрый тип утепления стен), то при выборе материала обязательно нужно учитывать такие характеристики как влагоперенос и паропроницаемость. Материал должен быть таким, чтобы та влага, которая скопилась зимой при перепаде температур, за лето испарилась, иначе могут появляться грибки.
Теплоизоляция полов.
Утепление полов так же имеет свои особенности. Например, фундамент необходимо утеплять снаружи, а если в доме есть цокольный этаж или подвал, то утепление пола начинается с них.
Как правило, стандартное утепление пола состоит из того, что на грунт укладывается щебень, затем песок. На песок крадутся теплоизоляционные плиты, поверх них – слой гидроизоляции, стяжка, и только потом – покрытие пола. Дополнительно утеплить пол можно с помощью так называемых электронагревательных «теплых полов».
Утепление потолков.
На потолок приходится около 10 % потерь тепла. Хотя эта цифра на первый взгляд невелика, провести утепление потолка все же необходимо. Для утепления потолка лучше выбрать безопасный и экологически чистый материал, обладающий хорошей огнестойкостью.
Утепление потолка происходит в два этапа: сначала утепляется пол чердака, если он есть, после чего утепляется сам потолок. На потолок сначала крепится пароизоляция, после нее — утеплитель, и только после него укладывается гидроизоляция.
Утепления дома декоративным экраном.
Особенности утепления с использованием декоративного экрана заключаются в том, что в силу его низкой паропроницаемости необходимо создавать воздушный зазор между экраном и утеплителем. Экраны изготавливаются из различных металлов, стеклофибро-бетон и других материалов, даже из пластмассы. Они позволяют разнообразить внешний вид фасадов. Декоративные экраны считаются так же защитными, т. к. предохраняют теплоизоляционный материал от воздействия внешней среды, эрозии и различных повреждений.
Для утепления стен с использованием декоративных экранов лучше использовать минераловатные полужесткие плиты. Их толщина и другие характеристики определяются в каждом конкретном случае в зависимости от климата.
Утепления дома оштукатуриванием.
Если предполагается использовать систему утепления с оштукатуриванием, то утеплитель крепится к стене при помощи дюбелей, анкеров, каркасов, а затем покрывается штукатуркой. Здесь очень важно надежно закрепить утеплитель, кроме того, предъявляются высокие требования к штукатурке, которая должна обладать высокой паропроницаемостью.
Существует два вида систем утепления с использование штукатурки. В одном используются жесткие крепежи, в другом — подвижные (или шарнирные). Выбор вида крепежа зависит от толщины слоя штукатурки. Если слой штукатурки составляет 8-12 мм, то она практически не растрескивается, поэтому можно использовать жесткие крепежные элементы. При этом необходимо устройство клеящего слоя, толщина которого должна быть не меньше 2-5 мм для выравнивания и фиксирования плит утеплителя. Если толщина штукатурного слоя составляет 20-30 мм, то необходимо использовать подвижные элементы крепежа, которые обеспечат передачу нагрузки, создаваемой штукатуркой, стенам здания.
При системе утепления с использованием штукатурки можно использовать такие утеплители как пеноизол, пенополистирол, полужесткие минераловатные плиты. Для оштукатуривания используют смеси, созданные на основе полимерных и минеральных материалов.
Теплоизоляция дома облицовкой кирпичом.
При утеплении с облицовкой кирпичом создание воздушного слоя не требуется, т. к. кирпич обладает достаточно высокой паропроницаемостью. Однако здесь есть свои минусы: использовать утепление облицовочным кирпичом можно до высоты третьего этажа.

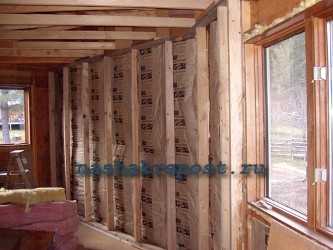

Утепление домов из дерева.
Что касается утепления деревянных домов, то использовать можно любую из вышеперечисленных систем, никаких ограничений нет. Прежде чем начинать утепление деревянных стен, необходимо проконопатить швы и заполнить любые щели и пазы теплоизоляцией (например, гипсово-известковой массой или войлоком).
При выборе системы утепления необходимо определиться и с утеплителем. Теплоизоляционные материалы можно разделить на две группы: пенополистирольные и минераловатные.
Пенополистирол имеет третий класс безопасности, он горюч, поэтому для использования в легких штукатурных системах разрешены только плиты, изготовленные с добавкой антипирена. Самое высокое качество имеет экструзионный полистирол.
Минераловатные утеплители относятся к негорючим материалам и имеют высокую паропроницаемость.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂
Статьи, которые Вам будут интересны:
nashakrepost.ru
Утепление стен снаружи пенопластом или минватой
Утепление стен снаружи – основная задача повышения уровня внутреннего энергосбережения тепла, которая при правильном исполнении сэкономит 35% из финансового бюджета, ведь данная цифра теряется в случае некачественной теплоизоляции и тратится на отопление дома.
Содержание статьи:
- Каким утеплителем
- Перечень подготовительных работ
- Работы по закреплению цокольных профилей
- Процесс приклеивания утеплителя
- Как крепится утеплитель к стене дюбелями
- Устройство примыкающих зон
Оптимальное техническое решение является вариант теплоизоляции стен с наружной части конструкции. Всем известно этот факт, что чем толще стена, тем она сохраняет больше тепла именно внутри нее, а дополнительная наружная изоляция выступает в роли вспомогательного механизма по сохранению тепловой энергии. Двойная изоляция снаружи и изнутри превращает помещение в «термос», а жилые помещения в парниковые зоны с определенным микроклиматом. Правильное сочетание составного материала стены и утеплителя приведут к сухому и теплому микроклимату внутри здания.
Главное преимущество наружной стеновой теплоизоляции – дешевизна материалов и работ, это технически доказано в сравнении со слоистой кладкой.
Кроме главного преимущества существует ряд сопутствующих достоинств, а именно данная система явная защита всех видов конструкций от натуральных явлений – от осадков, ветров, промерзания, снега, химических воздействий разнородных веществ, а также от резких температурных перепадов. Система теплоизоляции рассчитана на 50 циклов оттаивания. Правильный расчет толщины изоляции и образования точки росы не позволит образованию конденсата, таким образом, предотвращая разрушительные реакции в толще стен, то есть разрушение состава строительных материалов несущих стен.
УтеплителиМатериалы утепления (теплоизоляция стен снаружи):
- Цементный клей на основе полимеров
- Теплоизоляционный материал
- Крепежные изделия (тарельчатые дюбеля, базальтопластиковые ленты)
- Клеевая смесь для адгезии сетки армирования
- Сетка из стекловолокна для армирования (с повышенной стойкостью, к щелочным средам содержащейся в бетоне и цементных изделиях)
- Смесь на цементной основе для покрытия сетки
- Глубоко проникающая грунтовка
- Декоративная штукатурка
- Система профилей (угловые и цокольные профили)
- И другие дополнительные и комплектующие материалы
Утеплительные работы проводятся не только в новостройках, но и зданиям вторичного плана, то есть старых постройках. Эта техническая процедура выполняется с целью повышения уровня энергосбережения. Многие обладатели недвижимости при реставрационных работах заказывают теплоизоляцию в многоквартирных зданиях панельного типа, особенно много желающих из капитально отреставрировать и модернизировать дома с дальнейшей установкой навесных вентилированных фасадов.
Прикрепление теплового материала с наружной стороны здания это реальное препятствие возникновению холодных мостиков в области стыков плит перекрытия межэтажного пространства, а также герметизация от проникновения холода через области соприкосновения наружных стен с внутренними стенами. Однородная изоляция стен дает стойкий эффект установления тепловой завесы, не пропуская ни одного холодного фактора с наружной стороны здания, то есть с улицы.
Каким утеплителем?
Для утепления стен снаружи применяются плитные утеплители как минеральная вата, применяемая для утепления стен и мансард, а также балконов и лоджий: Урса, Изовол, Кнауф, Роквул, Технониколь; пенопласт марок ППТ-25 и ППТ-35; плиты экструзионного пенополистирола — Пеноплекс и Техноплекс.
Разнообразные способы утепления стен снаружи ставят перед серьезным выбором той единственной системы, которая удовлетворить все требования и нормы по защите от образования конденсата под утеплитель. До выбора всех компонентов теплоизоляции производится правильный расчет по определению точки росы, которая зависит от многих факторов, а именно: толщина стен (несущих, перегородочных, балконных), а также от толщины пола и потолка (это касается одноэтажных домов) и самое главное зависимость от структуры стен, то есть от кладочного материала (кирпич, камень, газобетон, монолитный бетон и прочее).
А еще в этом расчете важно правильное сочетание теплоизоляционного материала со строительным содержимым стен. В процессе выбора обязательно выполняются предварительные теоретические расчеты, технические и лабораторные эксперименты, только после таких процедур начинаются работы по утеплению.
теплоизоляция | коэффициент плотности, | паропроницаемость материала, -мг/(м·ч·Па)- | теплопроводность сухого материала —λ, Вт/(м·оС)- |
пенополистирольные плиты | 15,0 – 25,0 | 0,050 | 0,0390 |
плиты базальтовой минеральной ваты | 140,0 – 180,0 | 0,300 | 0,0380 |
экструзионные пенополистирольные плиты | 25,0 — 32,0 | 0,010 | 0,0300 |
Перечень подготовительных работ
- Монтаж утеплительной системы проводится при температуре от +5°С до +30°С. При монтаже все компоненты слоистой системы должны находится в сухом состоянии, защищенными от прямого воздействия влаги и природных осадков. Если уличная температура ниже чем +5°С, стены искусственно подогреваются при помощи промышленных фенов или применяется тепловой контур.
- Работы по монтажу утеплителя ведутся по кирпичной кладке, штукатурке, пенобетоне, фортане, котельце, газобетоне и на других поверхностях. В новостройках желательно начать утепление после «старения» или полного цикла остывания бетона по истечению срока 3 месяцев, что касается других поверхностей – эта процедура выполняется по истечению 28 дней.
Работы по закреплению цокольных профилей
В нижней зоне весь пирог утеплительных материалов укрепляется при помощи цокольного профиля. Профиля крепятся к стеновой поверхности дюбелями, расстояние межу профилей должно быть — 30см. От точной разметки и крепления первого ряда профилей зависит дальнейший монтаж, то есть ровность монтажа утеплительных плит. По толщине профиль соответствует толщине теплоизоляции.
Наличие неровностей на поверхности при монтаже профилей компенсируются за счет прокладок из поливинилхлорида. Нахлест, в процессе профильного монтажа не приветствуется, а наоборот между ними оставляется свободное место в 2-3мм. Эти зазоры заполняются полиуретановой пеной, они заделываются после установки утеплителя. Угловые работы требуют обработку профиля, заключающиеся в вырезке профиля под углом в 45°.
Кроме цокольного профиля можно применять брус или перегородочный профиль, они устанавливаются временно. По периметру опорных элементов крепится или приклеивается сетка из стекловолокна с шириной в 20см, а на фасадной стороне крепится сетка с шириной в 10см. После окончательного монтажа временные опоры предстоят демонтированию.

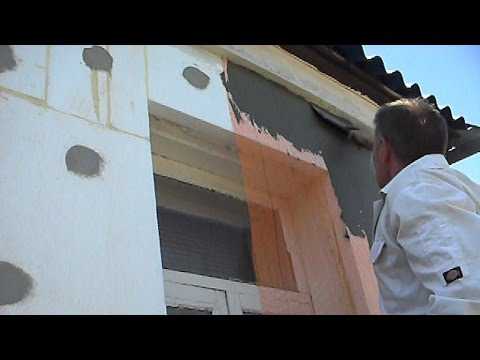

Процесс приклеивания утеплителя
Чаще выполняется утепление стен снаружи пенопластом, так как материал довольно дешевый по сравнению с каменной ватой и всегда есть в наличие в каждом строительном магазине. Плиты пенопласта с модификациями ППТ-25 и ППТ-35, к стеновой поверхности, крепятся при помощи дюбелей или приклеиваются полимерным клеем на цементной основе.
Внимание! Обязательно приклеивать плиты утеплителя только на специальных клеях — Полимин, Сопро, Церезит, Кнауф и др. Такие клея применяются, когда производится утепление стен пеноплексом снаружи и утепление стен пенополистиролом снаружи. Фиксирование теплоизоляции с данными клеями предотвратят формирование технических дефектов и продлят эксплуатационный срок теплоизоляционного пирога.
Клеевая смесь наносится на поверхность плит в виде полосок в 4-5см, толщина слоя должна соответствовать 1,5-2см, края остаются чистыми на 2-3см. По контуру стены наносится 4 «лепешки» клеевого раствора, далее накладываются плитки. Процесс приклеивания начинается от угла дома строго по периметру цокольного профиля. Плитки прижимают плотно к стеновой поверхности, а сверху ударяются теркой.
Таким методом можно приклеить и другой теплоизоляционный материал каменную вату при утеплении стен снаружи минватой: Урса, Изовер, Изоват, Топлан, Кнауф, Роквул, Технониколь и т.д. Плиты минваты приклеиваются по такой же схеме как и пенополистирол.
Дверные и оконные проемы по технологии рекомендуется утеплить цельными плитами – стыкование плит не допускается. В угловой зоне разбежка швов и перевязка листов или матов утеплителя — обязательна. Разбежка получается правильно только в том случае, когда очередной ряд начинается с половинного листа.
Плитный утеплитель накладывается впритык, уменьшая до минимума шовный промежуток. Второй ряд накладывается с точки зрения смещения стыков. В угловой зоне, теплоизоляция накладывается методом перехлеста в 2см, лишние сантиметры аккуратно вырезаются.

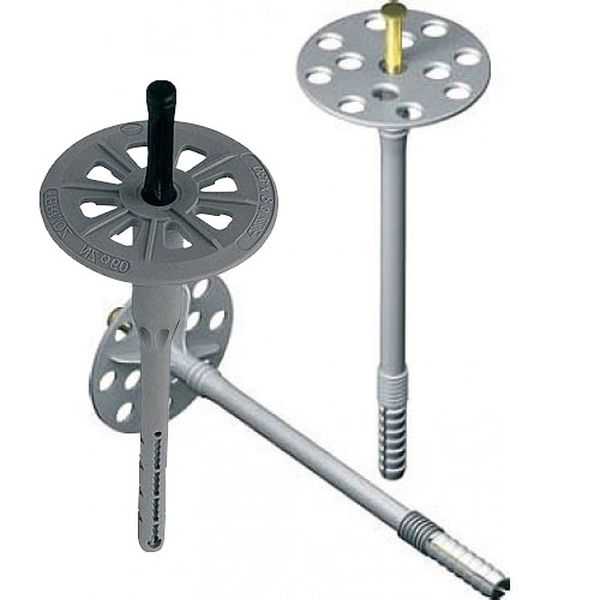

Как крепится утеплитель к стене дюбелями
Дюбельные крепежные изделия несут большую ответственность за всю систему теплоизоляции, на них падает вся нагрузка веса теплопирога. После клейки изоляции (через сутки) все плиты крепятся дюбелями, по 4 штуки на одну плиту, на углах применяются по 8 штук. Их длина зависит от толщины плиты.
типы дюбелей | тип стены | рабочая глубина, | дюбель, | диаметр, мм | |
дюбель | шляпка | ||||
обычный винтовой дюбель | бетонные, кирпичные, каченные, из трехслойных панелей и трехслойный пирог (бетонный слой до 40мм) | 50,0 | 100,0-340,0 | 8—10 | 60.0 |
винтовой дюбель с удлинением распорного диапазона | из пустотелого кирпича, камня и | 90,0 | 120,0-340,0 | 8—10 | 60.0 |
винтовой дюбель применяемый в работе с ячеистыми материалами | пенобетонные, газобетонные | 110,0 | 150,0-340,0 | 8 | 60.0 |
Гнезда сверлятся до 10 — 15 мм в глубину стены, с расстоянием в 10см от края несущих стен и швов, это делается для предотвращения обломов.
Устройство примыкающих зон
Угловые, оконные и дверные участки укрепляются полосками армирующей сетки, размеры которых должны соответствовать 30см х 20см. Дверные и оконные проемы имеют некоторые особенности, для их укрепления применяются поливинилхлоридные профиля. Уголки, утапливаются в клеевую смесь с армирующей сеткой, заранее нанесенные на откосах дверей и окон. Этот вид работы называется – «мокрое на мокром». К оконным проемам применяются профиля капельники, которые выступают в роли преграды для стекания осадков.
Установка сетки для армирования и финишный декоративный слой
Сетка для армирования устанавливается после укрепления примыкающих зон, и производится сверху/вниз здания, медленно передвигаясь к фундаменту. Штукатурка и сетка важная составляющая данной процедуры.
Щелочностойкая сетка с плотностью 160 г/кв.м. вдавливается в заранее оштукатуренную поверхность в 3мм, далее поверхность выравнивается шпателем.
По истечению 3-х суток, можно начинать работы по декоративной отделке. Первым штрихом рабочего процесса – грунтование в два слоя, далее нанесение декоративной штукатурки. Выполняются работы – сверху вниз.
tstinfo.ru
Как сделать теплоизоляцию стен – способы теплоизоляции зданий
Еще не так давно многим людям было непонятно, зачем нужно утеплять стены своего жилья. Сейчас же, с удорожанием топлива, осталось не так уж и много людей, которые не хотели бы сократить свои расходы на отопление. Поскольку вопрос, как сделать теплоизоляцию стен, весьма актуален, мы рассмотрим несколько вариантов выполнения этой задачи.
- Строительство из теплоизоляционных материалов.
- Закладывание утеплителя между стен на этапе возведения строения.
- Наружное утепление.
- Внутреннее утепление.
Остановимся на каждом способе, детально описывая технологию, по возможности затрагивая преимущества и недостатки.
Строим из теплоизоляционных материалов
Строительство дома из газобетона
В принципе, можно и из имеющихся обыкновенных материалов сделать теплую стену, только для этого она должна быть толщиной 1 метр! Кроме увеличенного расхода строительных материалов, еще потребовалось бы раскошелиться на более мощный фундамент для такого тяжелого строения. Хотя раньше именно так и строили, сейчас эти технологии остались невостребованными благодаря появлению на рынке нового вида строительного материала – теплоизоляционного. Это:
В деревянном доме зимой тепло
Деревянные дома тоже обладают хорошими теплоизоляционными свойствами, но в этой статье о них не будет рассказываться.
Больше узнать о характеристиках того или иного перечисленного материала можно переходя по подходящей ссылке.
Каждый из этих материалов имеет разную теплопроводность, поэтому толщина стен подбирается индивидуально, с учетом региона в котором будет строиться дом.
Закладывание утеплителя между стен при строительстве

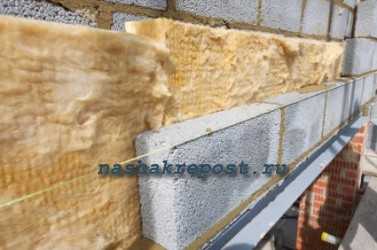

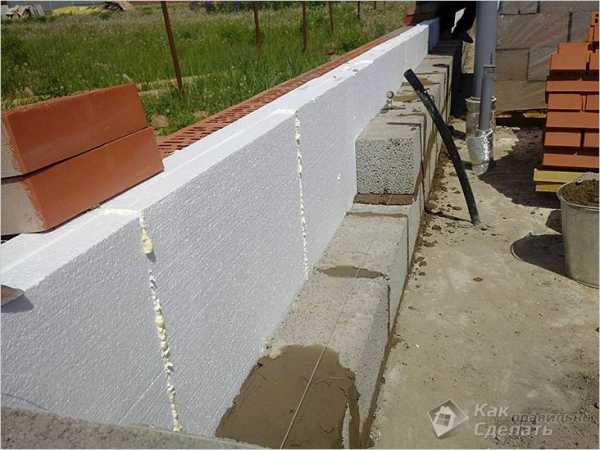

Кладка стен с утеплителем
Если дом только планируется построить, то можно рассмотреть вариант внутреннего утепления стен. В таком случае используются материалы, не отличающиеся высокими показателями по теплосбережению. Как правило, это:
Еще на стадии проектирования фундамента учитывается ширина стены вместе с утеплителем.
Утеплитель должен быть влагостойким, поэтому используется пенопласт, стекловолокно или пеноизол.
Использование пеноизола
Процесс строительства описывать не будем, так как это тема другой статьи, но в общих чертах можно сказать, что есть несколько вариантов размещения утеплителя:
- Одновременно возводятся стены (несущая и облицовочная), и между ними сразу же укладывается утеплитель.
- Возводятся 2 стены и между ними остается пустота, которая заполняется насыпным утеплительным материалом или бетоном на основе керамзита. Кто-то решает в качестве утеплителя оставить воздушную прослойку или задуть туда пеноизол.
- Возводится строение, стены утепляются и обшиваются облицовочным кирпичом.
Наружную часть стены можно сделать из простого кирпича, а потом ее оштукатурить и облицевать декоративным камнем.

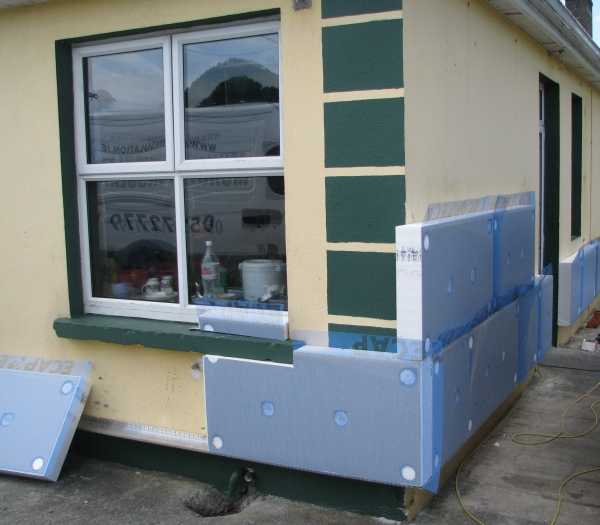

Наружное утепление

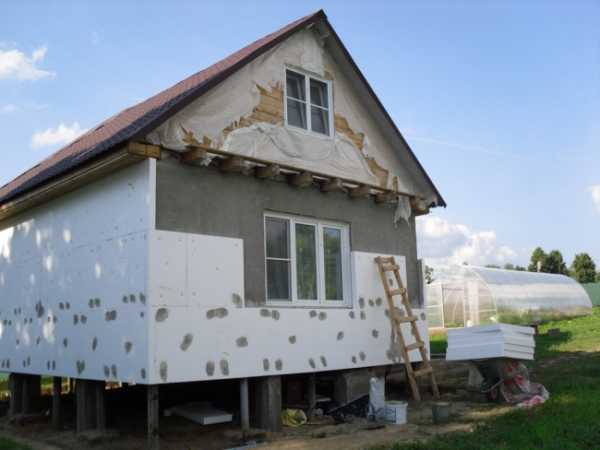

Наружное утепление дома пенопластом
В предыдущем подзаголовке уже упоминалось об утеплении уже построенного здания, но в том случае если фундамент не рассчитан на дополнительную нагрузку, то без его усиления нельзя использовать облицовочный кирпич. В этом случае утеплитель шпаклюется или же устанавливается вентилируемый фасад. Если выполнить обшивку фасадными термопанелями, тогда финишная отделка будет не нужна.
Процесс утепления
Подготовка стены для утепления фасада пенополистиролом
Стены нужно подготовить и, если они неровные, придется их оштукатурить, иначе расход недешевого клея будет очень большим. В некоторых случаях может потребоваться утепление фундамента.
Нельзя забывать и о цоколе – его тоже нужно утеплить.
Пенопласт или минвату нужно закрепить на стене, защитив от осадков и другого внешнего воздействия. Более детально с технологией утепления этими материалами можно ознакомиться, прочитав статьи:
- Как утеплить стены пенопластом.
- Утепление фасада пенопластом.
- Как утеплить фасад минватой.
Внутреннее утепление

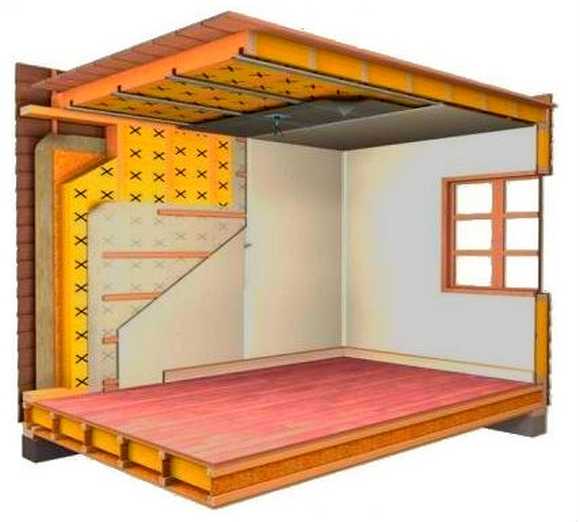

Утепление стен изнутри
Когда речь заходит об утеплении стен каркасного строения, то здесь всё предельно просто, так как теплоизоляционный материал монтируется внутри каркаса и обшивается. Более детально технология утепления описана здесь.
Совсем другое дело, когда нужно утеплить стены в квартире. Сразу нужно отметить, что для любых других домов, кроме каркасных, такое утепление выполняется только в крайнем случае, если невозможно выполнить наружное. Для этого может быть только несколько весомых причин:
- Дом представляет историческую ценность, и никаких работ на его фасаде производить нельзя.
- Снаружи к стене, которую нужно утеплить, невозможно подобраться или на ней не получится закрепить утеплитель (к примеру, за стеной находится деформационный шов между зданиями, шахта лифта или другое неотапливаемое помещение).

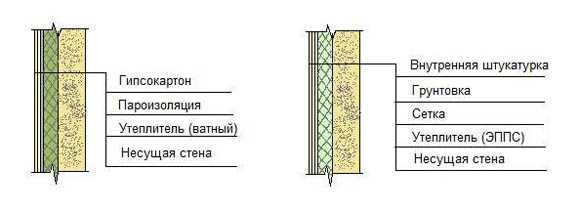

Особенности утепления стены изнутри
Почему говорим о внутреннем утеплении квартиры, как о нежелательном? Чтобы было более понятно, рассмотрим, что будет происходить зимой.
- Если стена утеплена снаружи, то слой утеплителя защищает ее от холода, и она остается теплой, подогреваемой плюсовой температурой отапливаемого помещения.
- При внутреннем утеплении наружная часть стены не защищена ничем, но теперь она уже не подогревается изнутри, вследствие чего смещается точка росы до места контакта ее с утеплителем. Большое количество влаги приводит к появлению плесени. Кроме того, промерзание и оттаивание стены приводит к ее преждевременному разрушению.
Статистика неутешительная, но если нет другого выхода, то придется остановиться именно на этом методе утепления – главное, всё сделать правильно.
Положительной стороной внутреннего утепления квартиры является то, что работы можно выполнять при любой погоде и нет необходимости привлечения промышленных альпинистов.
- В обязательном порядке между стеной и утеплителем должна быть размещена пароизоляция.
- Необходимо побеспокоиться об устройстве вентиляции.
- Если позволяют габариты помещения, то нужно между стеной и теплоизоляционным материалом оставить воздушный зазор. Для этого делается обрешетка из алюминиевого профиля и устанавливается не вплотную к стене, а уже к ней крепится теплоизоляция.
Потеряется несколько квадратных метров площади, но такая жертва оправдана.
Мы рассмотрели основные способы утепления стен и искренне надеемся, что зиму вы проведете в теплом и сухом помещении.
Видео
Это видео является пошаговой инструкцией по наружному утеплению стен:
Посмотрите видео, в котором показано, как сделать кирпичную кладку с утеплителем:
kakpravilnosdelat.ru
Расчет и устройство теплоизоляции стен изнутри, с применением пенопласта и минваты
Как сохранить большее количество тепла в помещении без дополнительных расходов на обогрев? Оптимальным вариантом является комплексный подход – внутреннее и наружное утепление стен. Для работ с фасадом здания требуются определенные технологии и специальные строительные материалы, не боящиеся воздействия внешних погодных условий. Внутреннее утепление значительно дешевле, но требует более грамотного и взвешенного подхода.
Простое увеличение толщины стен без должного расчета может не принести необходимого сохранения тепла. И первое, что нужно сделать – рассчитать толщину дополнительного изоляционного слоя и выбрать материал утепления.
Содержание статьи
Расчет оптимальной величины теплоизоляционного слоя
Каждый строительный и отделочный материал характеризуется показателем сопротивления теплопередаче. Это отношение разности температур на внешней и внутренней части материала (стены) к тепловому потоку, проходящему через него (м²*°К/Вт). Чем выше этот показатель, тем меньше тепла уходит из помещения. Для жилых домов и здания данная величина приблизительно составляет от 4,6 до 6, в зависимости от региона и специфики эксплуатации (жилые помещения, больницы, школы и т.д.).
Теплопроводность есть обратная величина сопротивлению теплопередаче. Благодаря ей можно легко рассчитать коэффициент термосопротивления материала с помощью формулы:
R = d/k
- Где R-сопротивление теплопередачи
- d – толщина материала
- k – теплопроводность
Возьмем в качестве примера стандартную кирпичную кладку толщиной в 2 кирпича (0,5 м.). Коэффициент теплопроводности для него составляет 0,56 Вт/ м²*°К. Следовательно, значение R будет равно:
R=0,5/0,56=0,89 (м²*°К/Вт)
Полученное значение не подходит для жилых здания. Следовательно, необходимо увеличить толщину стен изолирующим материалом так, что бы R было равно хотя бы 3,5. Разница составляет 2,6 . И на этом этапе важно правильно выбрать материал и технологию утепления.
Выбираем оптимальный материал для утепления
Утепление с помощью пенопласта
Это один из самых надежных и простых способов увеличения энергосбережения наружных стен. Пенопласт по своей структуре имеет пористую основу, что препятствует потере тепловой энергии.
Работы по утеплению наружных стен пенопластом разделены на следующие этапы:
- Подготовка поверхности стены. Обработка антигрибковой грунтовкой обязательная, так как возможно появление на внутренней части стены влаги, что может привести к возникновению плесени. После просушки переходим к следующему этапу.
- Крепление пенопласта. Чем меньше составных элементов изолирующего слоя, тем лучше будут его теплофизические характеристики. Постарайтесь избежать блоков небольших размеров. Монтаж пенопласта начинается от нижнего угла стены. Крепление лучше всего делать с помощью специального «зонтика» и дюбеля в нем. Стыки панелей должны быть плотными, без видимых щелей.
- Отделочные работы. После монтажа необходимо установить на стыки панелей малярную или армированную ленту. Приготавливаем смесь шпаклевки «финиш» и равномерным слоем замазываем стыки и шляпки «зонтиков». С помощью уровня проверяем ровность стены, как по диагонали, так и по вертикальным и горизонтальным сторонам. После завершения отделочных работ ждем 1-2 суток.
Если есть вероятность выпадения конденсата на внутренней части стены помимо обработки грунтовкой рекомендовано использовать тонкий водонепроницаемый материал, например пенофол.
Рассчитаем необходимую толщину пенопласта для нашей квартиры. Его теплопроводность составляет 0,041 Вт/ м²*°К. Необходимо увеличить сопротивление теплопередачи на 2,6 Вт/ м²*°К. Следовательно, толщина слоя пенопласта должна быть равна:
d = Rxk = 2,6×0,41 = 0,11 м.
Использование минеральной ваты
Минеральная вата – это волокнистый изоляционный материал, обладающий повышенными характеристиками энергосбережения. Он чрезвычайно гибок, но в тоже время его расслоение может привести к появлению вредной для человека пыли. Поэтому при утеплении стен минвату необходимо изолировать внутренней сплошной перегородкой. Зачастую это гипсокартон. Технология монтажа:
- Если минеральная вата не фольгированая с внешней стороны, необходимо обеспечить ее гидроизоляцию. Для этого на стену устанавливают гидробарьер из любого материала.
- Монтируем крепежные профиля для гипсокартона на расстоянии 50-60 см друг от друга. В полученные пазы ложиться минвата. Рекомендовано слой делать целым куском, чтобы избежать потерь тепла на стыках.
- Монтируем гипсокартон и выполняем отделочные работы – обработка швов и мест крепления.
При расчете толщины материала следует учитывать параметры гипсокартона. Коэффициент теплопроводности для него равен 0,19 Вт/ м²*°К. При толщине 12,5 мм сопротивление теплопередачи будет равно 0,06. Следовательно, расчетный слой минваты будет равен:
Помимо вышеописанных способов в качестве утеплителя могут быть использованы пробковые материалы или жидкая изоляция на основе керамики. Для каждого отдельного помещения необходимо выбирать оптимальный способ утепления и вид материалов.dearhouse.ru
Устройство внутренней плитной теплоизоляции каменных стен
Устройство внутренней плитной теплоизоляции каменных стен
1. Поверхность стены очищают от отделочного слоя (обоев, краски) при его наличии, снимают плохо держащийся слой шпатлевки и обновляют его с помощью грунтовки и нанесения нового слоя. В итоге стена должна быть сухой и чистой, с прочной поверхностью.
2. Если выбрана изоляция минеральной ватой, древесными плитами или подобными материалами, в стене сверлят углубления в 5 – 7 см и диаметром 1 – 2 см. В эти углубления забивают молотком деревянные пробки, укрепляя их гипсовым или цементным раствором, или пластиковые дюбели.
3. На укрепленные деревянные или пластиковые дюбели горизонтально устанавливают деревянные рейки толщиной, равной толщине плит утеплителя (рис. 8). Расстояние между рейками определяется размером теплоизоляционных плит. Рейки необходимо предварительно обработать антисептиком (раствор медного или железного купороса, кремнефтористого натрия и т. д.). Если взять более толстые, чем утеплитель, рейки, получится дополнительная теплоизоляция в виде воздушной прослойки.
4. Между рейками в распор устанавливают плиты утеплителя, приклеивая их на цементный раствор (1 часть поливинилацетатной эмульсии и 5 частей цемента), синтетический клей или двусторонний скотч. Возможно не клеевое, а монтажное крепление плит утеплителя: проволока или шпагат, натянутый на рейки поверх вставленных в распор плит; деревянные дранки, прибитые к рейкам; металлические скобы, вбитые в местах стыка утеплителя и реек.
Рис. 8. Внутренняя теплоизоляция каменных стен плитным материалом: 1) кирпичная кладка; 2) деревянные рейки; 3) плиты утеплителя
5. При необходимости устройства пароизоляционного слоя (если он отсутствует на выбранном виде утеплителя), его выполняют из пергамина, гидроизола, рубероида, битумной мастики или другого подобного материала, нанося его на всю площадь утепленной стены, в том числе на рейки. Если в качестве теплоизоляции применены плиты из древесной стружки, то пароизоляцию устраивают из жестких древесных плит (см. п. 6).
6. Поверх теплоизоляции или пароизоляции устраивают внутреннюю облицовку стен из ДВП, ДСП, сухой штукатурки, закрепляя плиты материала с помощью гвоздей. Забивая гвозди, необходимо отступать от края материала по 2 см. Стыки листов и шляпки гвоздей шпаклюют специальными марлевыми лентами. Поверх облицовки устраивают отделочный слой (обои, краска и т. д.).
7. Если выбрано утепление с помощью плит из легкого бетона (ячеистый бетон, керамзитобетон, перлитобетон), пункты 2 – 6 опускают. Плиты устанавливают на внутренней поверхности стен по уложенному слою цементно-песчаного раствора толщиной 3 мм и закрепляют оцинкованными гвоздями, располагая их в 5 см от края плиты (толщина плиты составляет от 1,5 до 17 см). Швы между плитами заполняют тем же цементным раствором. После высыхания раствора производят чистовую отделку стен.
Поделитесь на страничкеСледующая глава >
hobby.wikireading.ru
