Утепление цоколя свайно-винтового фундамента

При возведении зданий используют различные типы фундаментов, в том числе и свайно-винтовые. Они обеспечивают устойчивость строений, возведенных на пучинистых и промерзающих грунтах. Для обеспечения комфортной температуры в доме такое основание следует теплоизолировать. При этом важно обеспечить эффективную вентиляцию деревянных элементов здания и выполнить гидроизоляцию цокольной части. Рассмотрим детально, как выполняется утепление цоколя свайно винтового фундамента, а также разберемся, какие материалы целесообразно использовать.

Для чего необходимо утепление фундамента свайного

Свайное основание - проверенное решение для возведения зданий на грунтах, склонных к пучению в результате промерзания. Оно возводится за ограниченное время и позволяет при небольших затратах сформировать надежную базу. Однако конструкция имеет существенный недостаток, связанный с отличительной особенностью свайно-винтовой основы - наличием открытого пространства между уровнем грунта и нижний плоскостью строения.

Осуществление мероприятий по теплоизоляции основания позволяет решить ряд серьезных задач:

  • сохранить тепло в жилых помещениях. Ограничивая циркуляцию холодных масс воздуха, которые снижают температуру пола, можно значительно уменьшить общий уровень теплопотерь здания;
  • предотвратить образование конденсата. Благодаря утепленному фундаменту уменьшится перепад температур между внутренним и внешним уровнем пола, способствующий концентрации влаги;
  • не допустить развития грибковых колоний и плесени.  Надежная тепловая изоляция основания затруднит образование сырости, способствующей развитию микроорганизмов;
  • снизить уровень расходов на поддержание комфортной температуры. Для эффективного обогрева помещения с теплоизолированной основой потребуется меньше финансовых затрат.

Выполнение работ по теплоизоляции винтового фундамента позволит обеспечить комфортный микроклимат в помещениях здания и снизить вероятность заболеваний жильцов в холодный период года.

Утепление свайного дома - варианты теплоизоляции цоколя

Согласно действующим строительным нормам необходимо выполнять работы по теплоизоляции цокольной части здания, возведенного на свайно-винтовой базе. Это способствует энергосбережению и поддержанию благоприятного микроклимата. Мероприятия по теплозащите фундамента свайно-винтового типа несложно выполнить самостоятельно.

Возможны различные методы теплозащиты:

  • по внешней обрешетке. Метод реализуется путем монтажа каркасной конструкции по контуру строения с последующей обшивкой отделочным и теплоизоляционным материалом. Каркас крепится к опорным элементам. Наружная теплоизоляция такого цоколя не требует повышенного уровня финансовых затрат, даже при увеличенном пространстве под зданием. Данный способ позволяет оригинально декорировать основание с помощью современных материалов;
  • с формированием ленточной основы.  Указанный вариант теплоизоляции предполагает выполнение по периметру здания небольшого приямка, который армируется и заливается бетонным раствором. На затвердевшей бетонной поверхности выполняется кирпичная кладка, имеющая небольшие отдушины для вентиляции. Конструкция обладает повышенной прочностью и позволяет организовать под зданием теплоизолированное подвальное помещение;
  • комплексный. Он подразумевает внешнюю теплоизоляцию пола с помощью экструдированного пенополистирола или пенопласта в сочетании с сооружением каркасной или капитальной теплоизолирующей конструкции по периметру постройки. Обеспечивает повышенный уровень теплоизоляции и, естественно, требует значительного объема финансирования. Укладка листового теплоизолятора возможна только при наличии значительного пространства под зданием.

Принятие решения о выборе способа теплоизоляции принимается в зависимости от ряда факторов. Необходимо учитывать особенности конструкции строения, высоту основания, материал опор и возможность финансирования

Какими материалами выполнять утепление свайного фундамента для дома

Сами опорные элементы здания не нуждаются в тепловой теплоизоляции. Теплоизоляционные материалы используются для утепления каркасной конструкции цоколя или ленточной основы. Для теплоизоляции свайного фундамента применяют различные виды строительных материалов, которые должны обладать следующими характеристиками:

  • влагостойкостью;
  • прочностью;
  • морозоустойчивостью;
  • долговечностью.

Важным свойством цокольных теплоизоляторов является также устойчивость к повреждению грызунами. Указанным критериям соответствует следующие материалы, применяемые для теплоизоляционных целей:

  • пенопласт. Отличается низкой ценой, небольшим весом и легко фиксируется с помощью битумной мастики или специального клея;
  • экструдированный пенополистирол. Обладает пониженным коэффициентом теплопроводности, устойчив к влиянию атмосферных факторов;
  • сэндвич-панели. Это многослойные фасадные плиты с утеплителем, позволяющие одновременно теплоизолировать основу и придать ей товарный вид.

Использование комбинированных материалов, в которых сочетается привлекательный внешний вид и наличие утеплителя, позволяет сократить продолжительность работ и быстро соорудить эстетичный и теплый цоколь свайно-винтового здания.

Утепление фундаментов домов на свайных фундаментах - технология работ

Согласно проверенной технологии общий комплекс теплоизоляционных мероприятий предусматривает выполнение следующих работ:

  1. Гидроизоляционную защиту деревянных и металлических элементов ростверка.
  2. Монтаж цокольного каркаса или сооружение ленточной основы из кирпича.
  3. Крепление теплоизоляционных материалов к каркасу или кирпичной кладке.
  4. Выполнение внешней отделки, обеспечивающей привлекательный вид цоколя.

Самостоятельное выполнение указанных операций не вызывает особых сложностей.

Утепление свайного фундамента дома с навесным каркасом цоколя

Применение каркасной конструкции для утепления свайно-винтового цоколя обладает комплексом достоинств:

  • позволяет теплоизолировать основание здания при малых затратах;
  • ускоряет выполнение работ, которые не сложно выполнить самостоятельно;
  • обеспечивает эффективный воздухообмен в подпольном пространстве;
  • позволяет одновременно выполнить внешнюю отделку и теплозащиту.

Выполняйте работы, соблюдая приведенную последовательность операций:

  1. Подготовьте деревянные бруски или специальный профиль из металла. Нарежьте подготовленный материал на заготовки необходимых размеров, соответствующие габаритам каркаса.
  2. Выполните мероприятия по антисептической и противокоррозионной защите элементов каркаса. Покройте деревянные планки антисептиком и нанесите грунтовку на стальной профиль.
  3. Соберите и закрепите несущий каркас. Обратите внимание на соблюдение расстояния от нулевой отметки до нижних планок -15 см, а также шаг вертикальных профилей, который не должен превышать 0,5 м.
  4. Закрепите предварительно подготовленные теплоизоляционные панели к опорным элементам каркасной обрешетки, обеспечив при этом в местах стыка минимальные зазоры.
  5. Состыкуйте угловые панели. Используя монтажную пену, выполните герметизацию стыков в угловых зонах и остальных участках. Проверьте надежность крепления всех элементов и закрепите защитные козырьки.
  6. Произведите декоративную отделку теплоизолированной поверхности цоколя, применяя различные виды облицовочных материалов - клинкерную плитку, сайдинг, или штукатурку.



Руководствуясь приведенным алгоритмом можно самостоятельно теплоизолировать цокольную часть свайной основы.

Как утеплить свайный фундамент деревянного дома

Имеется альтернативный вариант, позволяющий теплоизолировать свайно-винтовое основание дома, построенного из древесины.  Необходимо сформировать мелкозаглубленное основание, представляющее собой фундаментную ленту, выполненную по наружному контуру строения. Такая конструкция обладает существенными преимуществами:

  • прочностью. Сохраняет целостность под воздействием механических нагрузок;
  • эстетичностью. Гармонично сочетается с выполненной по периметру отмосткой;
  • экономичностью. Требует меньшего количества теплоизоляционных материалов;
  • удобством. Позволяет обустроить теплоизолированное подвальное помещение.

Недостатками заглубленного в почву цоколя является повышенная трудоемкость выполнения работ по сравнению с каркасной конструкцией, а также невозможность его постройки на участке с уклоном.

Технология выполнения работ по строительству мелкозаглубленного цоколя для утепления свайной основы:

  1. Выкопайте приямок по контуру деревянного строения, возведенного на винтовых опорах.
  2. Сварите из стальной проволоки арматурный каркас и опустить его в выкопанную траншею.
  3. Подготовьте раствор бетона, залейте его в приямок и сформируйте ровную поверхность.
  4. Уложите кирпич на раствор до уровня опорных брусьев, выполните при кладке отдушины.
  5. Отделайте поверхность цоколя термозащитными панелями, штукатуркой или сайдингом.

Несмотря на повышенный уровень затрат, данная конструкция отличается повышенной надежностью и функциональностью.

Утепление свайного дома с наружной стороны цоколя

Внешнее утепление следует выполнять листовыми материалами, имеющими небольшую теплопроводность, влагостойкость и повышенную прочность. Крепление теплоизоляционных панелей к кирпичной стенке требует определенной подготовки:

  1. Заделайте трещины раствором цемента.
  2. Обработайте поверхность грунтовкой.
  3. Нанесите клеевой состав на поверхность цоколя и утеплитель.
  4. Прижмите утеплитель к кладке до его фиксации клеем.
  5. Герметизируйте стыковые участки монтажной пеной.
  6. Обтяните цоколь армирующей сеткой из полимерных нитей.
  7. Оштукатурьте сформированную поверхность.



После высыхания штукатурного раствора можно выполнять отделочные работы. Технология защиты каркасной конструкции аналогична. Учитывая возможную деформацию каркасной конструкции, штукатурку можно не наносить, а сразу крепить облицовочные панели или сайдинг.

Утепление дома на свайном фундаменте - гидроизоляционные мероприятия

Ресурс эксплуатации любой конструкции зависит от правильно выполненной гидроизоляции. Не защищенные материалы при эксплуатации под влиянием природных факторов подвергаются разрушительному воздействию влаги. Не являются исключением металл, древесина, а также кирпичная кладка, для которых следует выполнять гидроизоляционные работы:

  • винтовые опоры необходимо тщательно обработать грунтом. Это позволит защитить их от коррозии;
  • деревянные балки нуждаются в антисептической пропитке. Такая обработка обеспечит влагоустойчивость древесины;
  • кирпичная кладка защищается от влаги с помощью рубероида. Он стелется на затвердевшую поверхность бетонной основы.

Выполнение указанных мероприятий позволит продлить ресурс эксплуатации металлических, деревянных и кирпичных конструкций и защитить их от разрушения.

Возможно ли самостоятельное утепление фундаментов домов свайных фундаментах

Не всегда финансовые возможности позволяют привлекать профессиональных специалистов для выполнения определенных видов строительных работ. В частности, теплоизоляционные мероприятия по утеплению винтового основания не сложно осуществить самостоятельно. Важно определиться с вариантом утепления, выбрать соответствующий утеплитель и тщательно изучить технологию выполнения работ. Рекомендации, изложенные в статье, помогут принять правильное решение. После теплоизоляции фундамента на винтовых опорах микроклимат в здании улучшится, а расходы на отопление сократятся.

mynovostroika.ru

Утепление фундамента на винтовых сваях

Утепление фундамента на винтовых сваях

При постройке дома на винтовых сваях, под полом первого этажа образуется необогреваемая площадь. Поэтому утепление фундамента на винтовых сваях является важным и нужным процессом, выполнение которого осуществляется несколькими способами, исходя из типа конструкции и материала цоколя.

С помощью утеплённого цоколя обеспечивается оптимальный микроклимат в помещении, также значительно сокращаются энергозатраты. Технология теплозащиты представляет собой несложный процесс, который возможно выполнить самостоятельно. Чтобы знать, как утеплить фундамент на винтовых сваях, важно изучить технологический процесс и придерживаться некоторых рекомендаций.

Особенности утепления

Задаваясь вопросом о том, нужно ли утеплять конструкцию этого типа, стоит учитывать ряд проблем, которые могут возникнуть в случае отказа от проведения работ:

  • Промерзание труб водопровода и канализации, находящихся под строением;
  • заметание снега, который весной тает в подполье и образует сырость, что приведет к появлению плесени;
  • сильное охлаждение пола, за счет постоянных сквозняков.

Чтобы сделать проживание более уютным и комфортным, важно произвести теплозащиту, что поможет исключить вышеуказанные проблемы. Что знать, как закрыть фундамент, рекомендовано следовать нижеуказанной инструкции.

Способы утепления

Фундамент деревянного дома утепляется следующими вариантами:

  1. Утепление цоколя с наружной стороны по всей длине. Вначале происходит сооружение каркаса цоколя от грунта до основания стен, потом производится утепление винтового фундамента.
  2. Обкладка цоколя утеплителем изнутри. Теплоизоляция выполняется с внешней стороны пола.
  3. Сплошное утепление пола из дерева первого этажа.

Перед утеплением, учитывается ряд некоторых особенностей строения, среди которых местоположение, высота свайных столбов и используемый материал.

Технология процесса



Работы выполняются в следующей последовательности:

  • Обустройство цоколя из кирпича или забирка на каркасе с облицовкой.
  • Наружное или внутреннее утепление цоколя.

Важно наличие вентиляционных продух, функциональным назначением которых является постоянное проветривание перекрытия.

Используемый материал

Для утепления свайно-винтовой конструкции часто используют пенополистирол, благодаря высокой теплоизоляции и шумоизоляции. Технология теплозащиты, которую обеспечивают панельные перекрытия, с использованием данного материала производится следующим образом:

  1. Устранение трещин с поверхности, обработка грунтовочной смесью, для надежной фиксации листов утеплителя.
  2. После нужно зашить листы изнутри, с использованием клеевого состава или клея-пены.
  3. Тщательное «пропенивание» стыков листов.
  4. С целью обеспечения лучшего утепления, панели наклеиваются в несколько слоев.
  5. Установка металлической сетки, которая оградит материал от различных грызунов.

Если вы не знаете, чем закрыть площадь под домом, чтобы исключить возможность продувания, под утепленный цоколь можно насыпать грунт или керамзит. Помимо этого, широко известно утепление фундамента пеноплексом, пеностеклом, пенопластом и пенополиуретаном.

Особенности утепления

Чтобы знать, как утеплить винтовой фундамент, необходимо следовать следующей схеме:

  1. Работы по обеспечению гидроизоляции.
    Происходят работы на поверхности ростверка. Для изоляции применяется рубероид. Поверхность свай и ростверка обрабатывается мастикой с влагоотталкивающими свойствами. Если установка гидроизоляции под утеплитель зависит от используемого материала, то основные составляющие фундамента обязательно должны быть защищены от воздействия влаги.
  2. Закрепление теплоизоляции.
    Теплоизоляционные панели крепятся по всему периметру ростверка и поверхности свай. Надежность и прочность обеспечивается благодаря монтажной пене, которая закладывается в стыки между плитами уплотнителя.
  3. Работы по наружной облицовке. Для этой задачи пользуются фасадной плиткой. При отделке используется гранит, мрамор, керамогранит и т.д. Если говорить о бюджетном варианте, обшить можно профилированным листом и сайдинговыми панелями. Цокольный сайдинг является недорогим и надежным материалом.
    Фундамент снаружи закрываем облицовочным материалом, чтобы защитить конструкцию от негативного влияния внешней среды.

Практические советы

Опытные специалисты советуют придерживаться некоторых рекомендаций о том, как правильно утеплить основу:

  • по завершении работ по утеплению, желательно подождать не менее 7 дней и лишь потом начинать монтаж гидроизоляции;
  • оборудовать вентиляцию, с расстоянием отверстий 1,5-2 м;
  • чтобы уберечь конструкцию от разрешения, свайные опоры утепленного фундамента не должны передвигаться или вывинчиваться;
  • чтобы увеличить уровень прочности и надежности цоколя, нужно дополнительно заделать слой арматурной сетки;
  • при надлежащем проведении работ пространство в середине свф можно применить для собственных нужд;
  • работы по обшивке свайно винтового фундамента должны выполняться со строгим соблюдением технологий.

Задаваясь вопросом, как утеплить свайно винтовой фундамент, опытный строитель ответит, что укрепление основы путем теплоизоляции является несложной процедурой, подвластной каждому. При этом не требуется использовать специализированную технику или обучаться специальным навыкам.

fundamentx.ru

Утепление свайно винтового фундамента: виды утеплителей, материалы, технология.

Свайно-винтовой фундамент является универсальным типом среди множества разновидностей опорных оснований для домов. Он представляет собой определенное количество металлических труб, то есть свай, которые соединены с помощью специальной обвязки в единое целое.



Универсальность свайно-винтового фундамента заключается в следующем:

  • Круглогодичный монтаж;
  • Возможность использования на участках со сложным ландшафтом;
  • Возможность использования на участке с большим перепадом уровня почвы;
  • Возможность использования на подвижных грунтах;
  • Возможность использования на грунтах, насыщенных водой;
  • Приемлемая стоимость в отличие от других видов фундаментов;
  • Возможность использования, как для каркасных, так и для брусовых и бревенчатых тяжелых коттеджей;
  • Простой и не занимающий много времени монтаж;
  • Возможность использования фундамента вторично, например, при сносе дома транспортировать их на другое место;
  • Возможность самостоятельного монтажа;
  • Долговечность эксплуатации.

Осуществив монтаж свайно-винтового фундамента, не стоит расслабляться. Впереди еще один важный момент, требующий пристального внимания и немного сил − утепление.

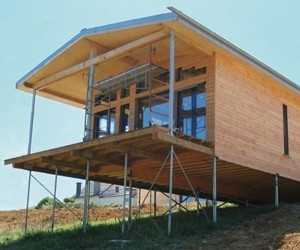

Дом, поставленный на свайный фундамент без отделки, словно парит над землей. Это действительно так. Между уровнем почвы и нижней частью дома спокойно гуляет ветер. С одной стороны это хорошо, так как создается хорошая вентиляция. Но с другой стороны, владельцы таких домов часто выказывают претензии на довольно холодный пол и общую прохладу в комнатах. А в прохладное время года огромные суммы улетают на отопление здания.

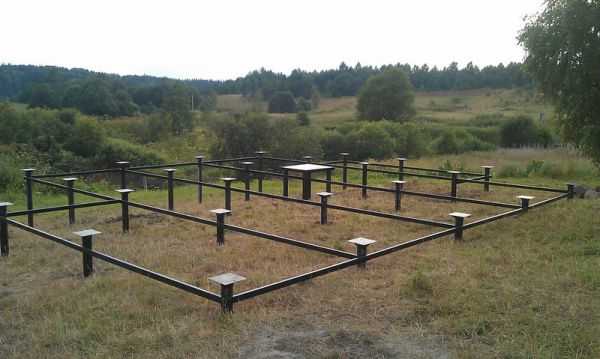

Рис. 1 Свайно-винтовой фундамент

Действительно, незащищенное пространство между домом и землей не может держать тепло. Следовательно, нужно задаться вопросом, как грамотно утеплить свайно-винтовой фундамент?



Работы перед началом утепления

Перед основным этапом утепления свайно-винтового фундамента важно провести подготовительные работы, заключающиеся в создании гидроизоляции. Почему это нужно?
На такой тип опоры сильно влияет сырость, как от земли и погодных осадков, так и от дома. Даже если ростверк сделан из металла, не говоря уже о дереве или бетоне, его все равно нужно гидроизолировать. Не защищенный металл со временем может подвергнуться коррозии, а дерево попросту сгнить.

Необходимые инструменты:

  • Молоток
  • Шуруповерт
  • Рулетка
  • Шпатель
  • Готовый раствор бетона
  • Аппарат для сварки
  • Мастика

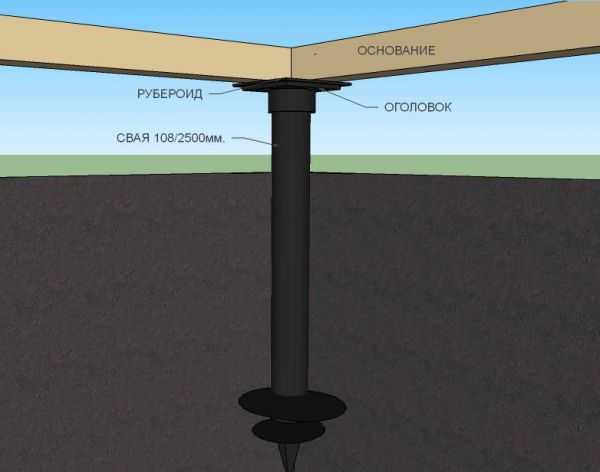

Гидроизоляция для ростверка проводится при помощи рубероида. Его аккуратно укладывают на верхнюю часть ростверковой ленты. Получается такая прослойка между фундаментом и нижним венцом дома. Также важно не забыть про гидроизолирование свай. Для этого рубероид прокладывают между оголовком сваи и нижним уровнем ростверка.



Совет эксперта! Открытые области свай и ростверка обрабатываются битумной мастикой, чтобы создать водоотталкивающую пленку. А элементы из дерева – антисептиком. Начинать непосредственные работы по утеплению фундамента можно только минимум через неделю, когда обработанные части опоры хорошо просохнут.

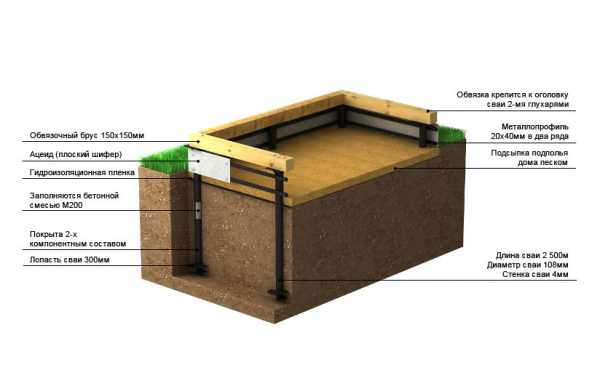

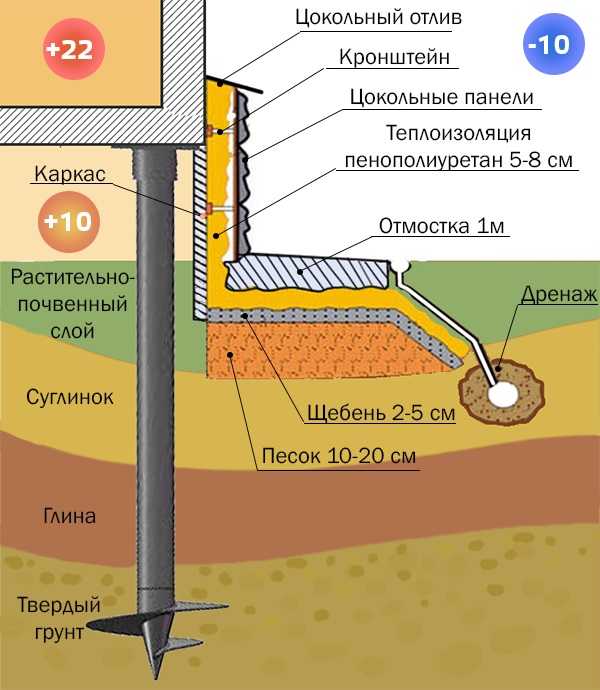

Рис. 2  Устройство свайно-винтового фундамента

Итак, основной этап подготовительных работ завершен. Дальше встает вопрос, какой утеплительный материал выбрать.



Основные виды утеплителей свайно-винтового фундамента

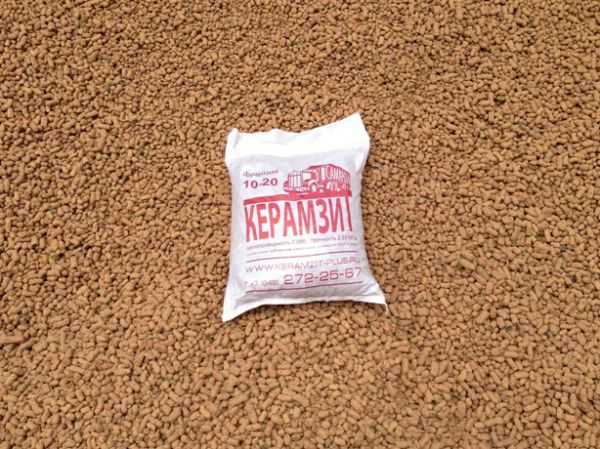

Является временным утеплителем. Для его применения нужно выполнить одно важное условие – создать полную изоляцию от влаги. Обычно используют перлитовый песок, так как он имеет большую степень сохранения тепла, чем обычный. Но в любом случае его потребуется очень большой объем, чтобы заполнить пространство от уровня земли до пола.

Такой вид утеплителя наиболее популярен благодаря низкой ценовой категории и хорошим теплоизоляционным характеристикам. Имеет небольшой вес и компактность в доставке. Позволяет установить опалубку из легких материалов, не грозя сломать их. Но теплоизоляционные качества существенно снижаются, если ростверк выполнен из бетона, так как он является хорошим проводником.

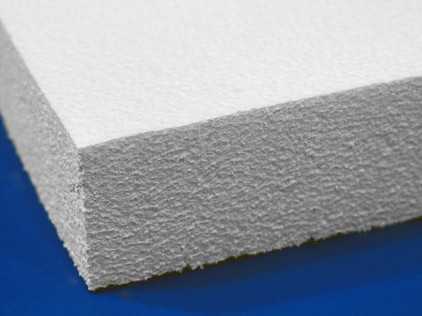

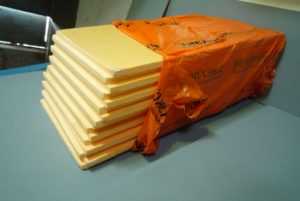

  • Пенополистирол

Создается в виде листов, что намного упрощает его монтаж. Но перед началом работ требуется провести дополнительное гидроизолирование всех областей фундамента, которые будут контактировать с утеплителем. Также на пенополистирол негативно воздействуют солнечные лучи, поэтому придется все его внешние участки закрыть с помощью облицовочных панелей. Обладает водонепроницаемым свойством.

  • Пенополиуретан

Является одним из самых действенных утеплительных материалов, обладающий очень низкой теплопроводимостью. Но его применение возможно только с использованием специального оборудования.

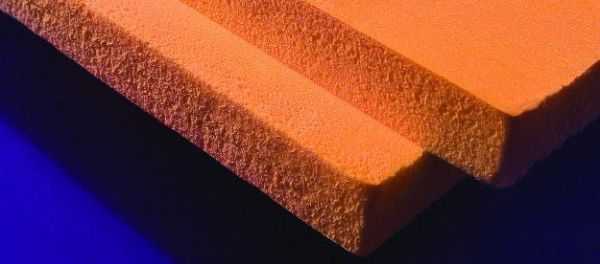

Отличается долговечностью и маленькой степенью теплопроводности. Производится в виде плит, что упрощает монтаж.

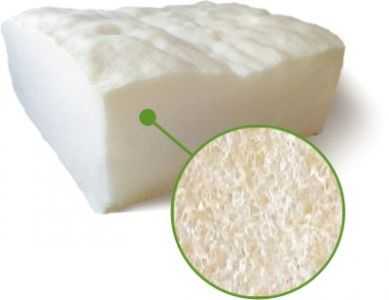

Пористый материал, который обычно выпускается в виде квадратного листа размером метр на метр. Обладает хорошими теплоизоляционными качествами, но подвержен разрушению от прямого попадания УФ и влажности.





Утепление свайно-винтового фундамента

Основной проблемой создания теплого свайно-винтового фундамента является отсутствие областей для надежного крепления утеплителя. Не стоит забывать, что дистанция между двумя стоящими сваями равняется полуметру, а в некоторых случаях может быть и больше. Тоже касается и промежутка между уровнем земли и нижним венцом дома.
Итак, нужно создать фальш-цоколь, приняв за основу сами винтовые сваи.

Последовательность действий:

В промежутке между двумя сваями выкапывается небольшая траншея, около тридцати сантиметров в глубину. На ее задней стороне устанавливается легкая стенка. Далее в траншею закладывается арматура, которая затем бетонируется.

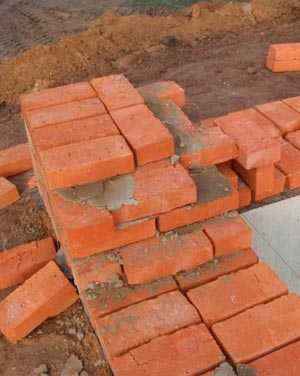

  • Кирпичная стена

После основательного застывания бетона можно приступить к сборке стены из кирпича. Ее внутренняя сторона будет служить областью опоры для утеплителя. Уличный вид кирпичной стены можно преобразить с помощью различных отделочных материалов.

  • Направляющие балки и каркас

Плиточный утеплитель можно крепить непосредственно к сваям с помощью специальных направляющих, сделанных из металла или дерева. Прикрепить их к свайным столбам можно используя кронштейны. Вместо кирпичной кладки можно установить легкую каркасную стенку, которую впоследствии отделать облицовочным материалом.



Совет эксперта! Любой теплоизоляционный материал лучше крепить к внешней стороне, будь то стена дома или цоколь. Так сохраняются все качественные показатели утеплителя.





Утепляющий материал прокладывается на всю высоту фальш-цоколя, начиная от уровня земли до нижней части дома. Крепится обычно при помощи клеи или специальной мастики. Срок их высыхания варьируется в течение недели, в зависимости от погодных условий.

Работы по отделке цокольной части являются заключительным и неотъемлемым этапом в утеплении свайно-винтового фундамента. Облицовка выполняет не только функцию декорирования, но и участвует в защите утеплителя.





Совет эксперта! Этап облицовки выполняется после возведения здания, чтобы создать единое целое между стеной дома и фундаментом.





Основные варианты утепления

В целом, свайно-винтовой фундамент можно утеплить двумя способами.

Первый этап:

Вырыть траншею между оголовками свай, глубиной около двадцати пяти сантиметров. На дно уложить пятнадцатисантиметровый слой песка, то есть песчаную подушку против вспучивания грунта. Затем к свае с помощью сварочного аппарата присоединить два стержня от арматуры. Диаметр каждого стержня должен быть не менее восьми миллиметров. Все это залить раствором бетона. Общая высота должна составлять пяти миллиметров над уровнем грунта.

Второй этап:

Внутренняя стенка выкладывается обычно из керамического кирпича вплоть до оголовка сваи. Внешняя стенка при кладке обязательно должна иметь зазор, в который потом укладывается выбранный утеплитель. Все соединения пластов утеплительного материала тщательно проклеиваются с помощью клея или специальной мастики. В отдельных случаях можно использовать двухсторонний скотч. Верхняя часть готовой стенки укрывается металлическим или пластиковым сливом.



Важно! От ленточного фундамента желательно сделать отмостку, которую потом обязательно наполнить выбранным утеплителем.

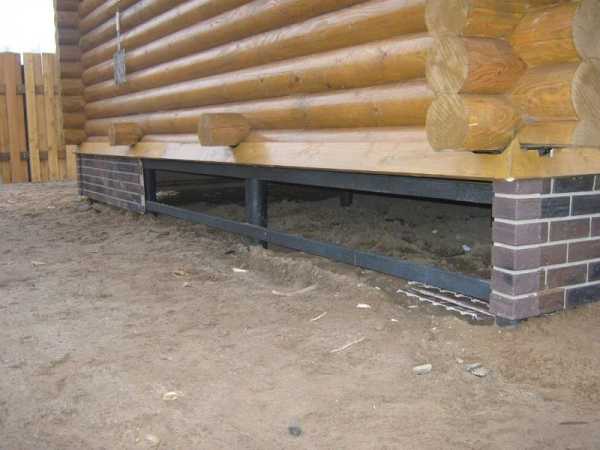

  • Фальш-цоколь

Первый этап:

Основой служит свая, на которую привариваются два уголка. Уголки имеют полку шириной в сто двадцать миллиметров. При сваривании важно оставить зазор между уголками. Его ширина будет зависеть от толщины выбранного утеплителя.

Второй этап:

Далее на полки выкладываются стенки шириной в полкирпича, которые необходимо связать между собой с помощью нержавеющей проволоки. Внешняя обязательно из облицовочного. А уже между стенками помещается утеплитель.



Наши услуги

Наша компания базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:



Полезные материалы









kommtex.ru

Утепление свайно винтового фундамента дома

Утепление свайного фундамента делается несколькими способами: сооружением традиционной трехслойной стены с утеплителем в среднем слое, утеплением фальш-цоколя, утеплением забирки из ГКЛ с использованием ЭППС с оштукатуриванием наружного слоя.

1. Что такое винтовая свая и ее назначение?

Винтовой сваей принято называть особый вид свай, состоящий из двух принципиально разных частей: ствола сваи и лопастной спиральной части. Лопастная часть обычно представляет собой однозаходное шнековое устройство, на которое через ствол сваи передается усилие, проворачивающее эту часть. Она разрыхляет землю и продвигается в толщу грунта. При этом ствол сваи при погружении уплотняет разрыхленный грунт.

Вертикальную нагрузку такой сваи держит одна лопасть. Если не дать ей проворачиваться вокруг оси, то величина нагрузки на вдавливание будет большой. На вырывание она будет немного меньшей.

Еще один прием по увеличению нагрузочной способности – удвоение числа заходов, т. е. числа лопастей.

Основное назначение винтовых свай – использование в условиях перенасыщенных водой и ослабленных грунтах.

В северных районах, при глубине зимнего промерзания грунта до 2 и более метров винтовые сваи являются альтернативой по стоимости ленточным и столбчатым фундаментам.

2. Особенности конструкции для применения на вечной мерзлоте, песке, болоте и т. п.

Для длительной работы свайного фундамента на винтовых сваях нужно предохранить их винтовую часть от коррозии. Из наносимых защитных покрытий условия закручивания в вечную мерзлоту может выдержать только цинковое горячее покрытие. Оно наносится многократным окунанием в ванну с расплавом цинка очищенной винтовой сваи. Процедура эта не дешевая и свая стоит тоже немало.

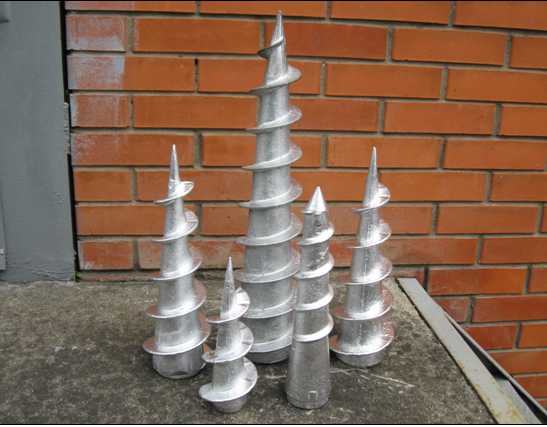

Альтернативой стала отлитая винтовая часть. Она предназначена специально для использования в зоне вечной мерзлоты. Отливают такие наконечники из стали, например, Ст.25-35Л. Стенка отливки имеет толщину до 15 мм. Спираль называется «шуруп» и расположена по всей длине конусной части наконечника. Выпускается для труб от 57 до 108 мм, т. е. для свай, закручиваемых вручную. Ствол сваи плотно заходит на опорную часть и приваривается кольцевым швом прямо на стройплощадке. Ширина лопасти составляет 20 мм, что при многих витках обеспечивает хорошую нагрузочную способность.

Для болотистой местности используется литой однозаходный наконечник. Литье обеспечивает единообразие геометрии отлитых лопасти и конуса, отсутствие сварных швов. Толщина лопасти составляет 10 – 13 мм, что трудновыполнимо для сварных конструкций. Срок коррозии металла такой толщины – более 100 лет. Себестоимость изготовления значительно ниже сварных наконечников

3. Где без винтовых свай фундамент невысокой стоимости не построишь?

Это невозможно в таких местах:

  1. В зоне вечной мерзлоты. В Российской Федерации вечная мерзлота занимает 60 – 65 % территории.
  2. В болотистой местности. Примерно 10 % площади России покрыты болотами.
  3. На косогорах. При крутизне склона более 25 – 30 градусов устроить качественный высоконагруженный фундамент будет весьма дорого.
  4. При скоростном строительстве мостов, причальных стенок в портах, быстрой прокладке ЛЭП и строительстве подстанций для них и мн. др.

Ограничения по применению: скальный и крупнообломочный грунт.

4. Почему дом на сваях нужно утеплять и из-за чего это сделать сложно?

Дом, построенный на винтовых сваях, возвышается над грунтом от 0,1 до 1 м и более (на косогоре). Пространство под его полом имеет весьма большой объем и без специальных мер практически полностью открыто ветрам и просто холодному воздуху зимой. Не утепленный пол в таком жилом доме будет постоянным источником дискомфорта и холода снизу.

Фундамент на сваях – сложный объект для утепления. А на винтовых сваях – еще сложнее. Чтобы сделать утепление свайного фундамента, нужно предусмотреть эти мероприятия еще в проекте дома. Тогда можно просчитать, что проще и дешевле:

  • утепление отмостки и свайного фундамента;
  • утепление пола дома с открытым пространством под домом.

Сделать такое утепление при строительстве дома гораздо проще, чем при реконструкции ползать под домом и прикреплять плиты утепления.

5. Несколько вариантов утепления жилого дома на свайно-винтовом фундаменте

Внешне винтовой фундамент на сваях выглядит как торчащие из земли трубы диаметром 76, 89, 108, 133 или 159 мм. На оголовках (верхней части) свай приваривают на подпорочных косынках или устанавливают на болтах опорные пластины. Их размер – 200 х 200 или 250 х 250 мм. Он определяется размером ростверкового бруса. Если дом будет газоблочным, то ширина свайно-ростверкового пояса будет определяться шириной газобетонного блока

  1. Многослойная стена на легком ленточном фундаменте с утеплением отмостки.

    Один из видов утепления фундамента на винтовых сваях производится так.

    Строится легкий ленточный фундамент между оголовками винтовых свай. На дно канавки глубиной 200 – 250 мм насыпается слой 100 – 150 мм песка. Подсыпка из песка будет выполнять роль противопучнистого слоя. Над песком на уровне земли к боковой поверхности свай привариваем два арматурных стержня диаметром 8 мм из периодического профиля и укладываем слой бетона выше уровня земли на 35 – 50 мм.

    Ширина этой ленты: 125 мм (пол кирпича) + 50 мм слой минваты или ЭППС + 60 – 70 мм (облицовочный кирпич), т. е. 235 – 245 мм. Укладываем внутреннюю стенку из керамического кирпича. Ее плоскость должна совпасть с наружной плоскостью оголовков винтовых свай. Потом выкладываем часть наружной декоративной стенки с зазором и в зазор вставляем лист ЭППС (экструдированный пенополистирол). Листы ЭППС на стыках и углах проклеиваем мастикой или двухсторонним скотчем. Поднимаем декоративную стенку до свайно-ростверкового пояса и накрываем верхнюю часть этой стенки сливом из металла или пластика.

    От бетонного «фундамента» нужно сделать утепленную отмостку шириной не менее 500 – 800 мм. Для утепления использовать ЭППС.

    Для утепления можно использовать теплоэффективные блоки. Тогда ширина фундамента будет чуть больше ширины такого блока.

  2. Утепление на «фальш-цоколе».

    Для этого на сваи на уровне земли, полками в разные стороны, приваривают два уголка с полкой в 120 мм. Между уголками оставить зазор на толщину слоя минеральной ваты, например, 50 или 100 мм. На обеих полках укладывают стенки в полкирпича. Внутреннюю из керамического, внешнюю – из облицовочного. Между стенками укладывается минеральная вата. Связывают стены между собой угле- или стеклопластиковыми арматурными стержнями или кусками нержавеющей проволоки.

  3. Как утеплить пол в доме.

    Устанавливают забирку* из ГКЛ и пластикового сайдинга для предотвращения сквозняков под домом. Теплоизоляцию пола первого этажа делают двухслойную. Нижний слой устанавливают под полом, например, между балками перекрытия на слой пароизоляции и обшивки из любого листового материала. Он может быть из минеральной ваты или обычного пенополистирола типа ПСБ-С.

    На балки перекрытия настилают черновой пол, укладывают слой ЭППС нужной толщины с плотностью не менее 45 кг/куб. м. Теплоизоляционные плиты должны быть с четвертью или зазоры загерметизированы. На ЭППС укладывается любое половое покрытие. Например, «теплый пол».

    *Забирка – вставка от поверхности земли до ростверка между выходами стволов свай.

Задача утепления свайно-винтового фундамента – это задача, решив которую, можно считать, что дальнейшее утепление дома проблем не составит.

stroynedvizhka.ru

Утепление свайно-винтового фундамента снаружи: как сделать своими руками?

Фундамент на винтовых сваях имеет массу достоинств, но вот его утепление никак не назовешь простой задачей. Особенность данной конструкции заключается в том, что постройка отделена от почвы значительным расстоянием. И чтобы утеплить дом, это пространство нужно как-то закрывать.

Дополнительную проблему создает то, что грунт может подниматься и опускаться отдельно от фундамента, соответственно расстояние между низом дома и отмосткой будет изменяться.

Чем утеплятся и какие сложности в работе?

Кроме вышеуказанной есть еще несколько проблем, с которыми придется столкнуться, выполняя утепление свайно винтового фундамента.

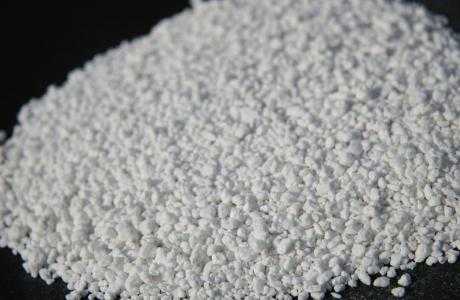

  • Применение керамзита для теплоизоляционных работ

    Отсутствие полноценной опоры для утеплителя. Расстояние между сваями более метра, от земли до стены тоже приличное расстояние.

    Приходится либо возводить цоколь, либо навешивать все материалы на обвязку свай, либо монтировать обрешетку непосредственно на опоры.

  • Высокая влажность места. Свайный фундамент страдает и от сырости грунта, и от влаги из дома, и от осадков. Это сужает выбор утеплителя.

Выбор способов не велик. Утепление свайного фундамента можно производить традиционными способами или новыми материалами.

  • К традиционным относится утепление керамзитом. По периметру дома выкладывается кладка в два ряда, а пространство между рядами заполняется керамзитом.

    Есть более бюджетный вариант — заполнение пространства землей, но в таком случае на хорошую теплоизоляцию надеяться не приходится.

    Да и керамзит в этом смысле — не самый лучший материал. Он легко впитывает влагу, после чего теряет свои теплоизоляционные свойства. От накопления влаги не спасает даже гидроизоляция.

  • Более современный метод — устройство теплой кладки по периметру фундамента. Возводится цоколь из кирпича или бетона, а потом он снаружи или изнутри обклеивается теплоизолятором. Чаще всего — пенополистиролом.

    Недостаток метода в том, что при укладке утеплителя изнутри кладка будет страдать от перепадов температуры, а при укладке снаружи потребуется дополнительная отделка, так как пенополистирол непрочный материал.

  • Еще один вариант решения — использование вместо пенопласта термопанелей.

    Материал представляет собой сэндвич, основой которого является тот же пенополистирол, покрытый сверху декоративным рельефным покрытием.

    Термопанель не обязательно крепить на кирпичный цоколь, ее можно монтировать и на свайно-винтовых сваях, подготовив предварительно обрешетку. Только обрешетка должна быть прочной, потому что квадратный метр этого утеплителя по весу переваливает за 30 килограмм.

По стоимости наименее привлекательным кажется последний вариант, термопанели дешевыми не назовешь.

Наиболее дешевым — утепление винтового фундамента керамзитом или землей. А использование теплой кладки является золотой серединой.

Этот метод обеспечивает теплоизоляцию не хуже панелей, при этом значительно их дешевле. Единственный недостаток — непритязательный внешний вид.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Последовательность работ с теплой кладкой

Утеплить фундамент свайно-винтового типа пенополистиролом не так уж и сложно. Но вначале необходимо подготовить основание, к которому будет крепиться утеплитель.

  1. Предварительно желательно обработать все деревянные элементы гидрофобным и противогнилостным материалом, а металлические детали — защитой от коррозии.

    Особенно если этого не сделали при сборке свайного фундамента.

  2. По периметру дома вырывается небольшая траншея, в нее укладывается гидроизолятор, монтируется арматурная решетка и заливается бетонная подушка, которая будет служить основанием для цоколя.
  3. Цоколь выкладывается кирпичом или любым другим строительным камнем, устойчивым к сырости и перепадам температуры.

    При этом не забываем оставлять вентиляционные отверстия, чтобы фундамент и основание дома не страдали от избытка влаги.

  4. Кладка кладется до верхнего уровня свайно-винтовых опор, но не перевязывается ни с опорами, ни с обвязкой дома.

На этом можно считать основание для утеплителя готовым. Монтаж пенополистирола сводится к его наклеиванию на цоколь при помощи специального клея.

Важно! Пенополистирол следует брать экструдированный, а не гранулированный, он прочнее и не впитывает влагу.

Для увеличения прочности крепления можно дополнительно использовать специальные пластиковые грибочки. Также не стоит забывать закрыть пенопласт специальной полимерной армировочной сеткой и покрасить. Это увеличит срок его службы и сделает его более привлекательным.

Также можно вместо простой краски использовать рельефную или даже создать при помощи штукатурки определенную текстуру — под камень, кирпич. Но в таком случае стоимость утепления может сравниться с монтажом готовых панелей.

к оглавлению ↑

Альтернативы и затраты

Утепление своими руками свайного фундамента при помощи декоративных термопанелей мало чем отличается от работ с пенопластом. Их так же клеят на подготовленное каменное основание, как и пенополистирол.

Только приходится быть аккуратнее, клеить ровнее, чтобы шов был не заметен.

Ну и не нужно в конце никак украшать или закрывать утеплитель, потому что он сам по себе имеет декоративное покрытие.

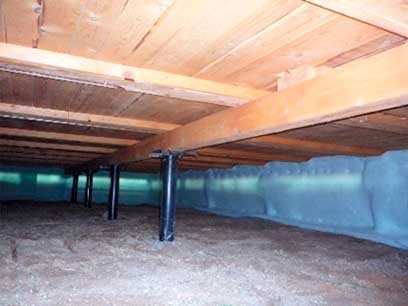

Цоколь можно утеплять не только снаружи, но и изнутри. Но в таком случае сложность работ немного возрастает.

Обычно к пространству под полом нет доступа изнутри дома на сваях, то придется вначале смонтировать утеплитель, а потом уже снаружи закрыть его кладкой или просто декоративными элементами. Выполнить качественно такую работу своими руками заметно сложнее.

Еще некоторые строители полагают, что можно вообще не утеплять и не закрывать свайный фундамент, а обойтись качественной термоизоляцией пола первого этажа постройки.

Но такой вариант можно рассматривать только при возведении дома на непучинистых грунтах. В зависимости от выбранного утеплителя колеблется и стоимость всего проекта. Можно не брать во внимание стоимость кирпичной кладки при сравнении способов термоизоляции, поскольку она присутствует во всех рассмотренных вариантах.

Материал Цена за кв.м
Термопанель 1000-2000р
Пенопласт 5см 100-300р
Керамзит при укладке толщиной в 20см 250-400р

Может показаться, что керамзит дороже пенопласта, но это только из-за большой разницы в толщине. В любом случае все затраты на утепление фундамента на винтовых сваях окупается экономией на обогреве.

Смотрите нашу видео-подборку по утеплению основания:

proffu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
