Утепление мауэрлата – Кровля и крыша



​Качественное устройство мауэрлата — надежная крыша

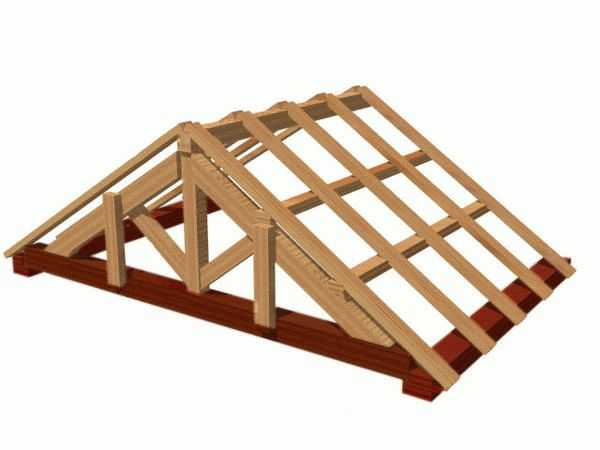

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

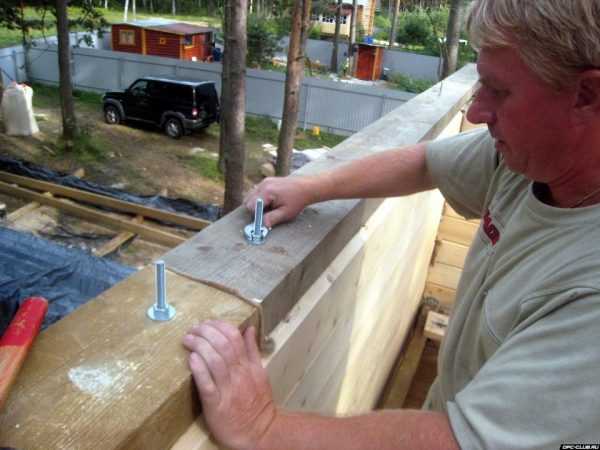

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

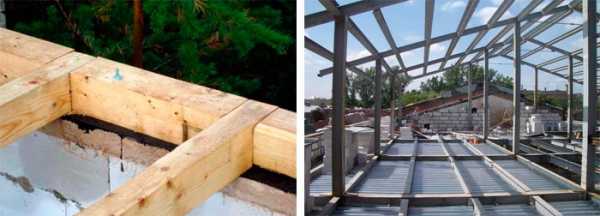

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

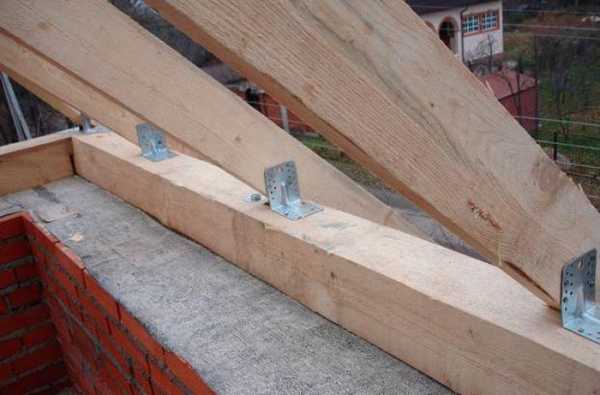

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

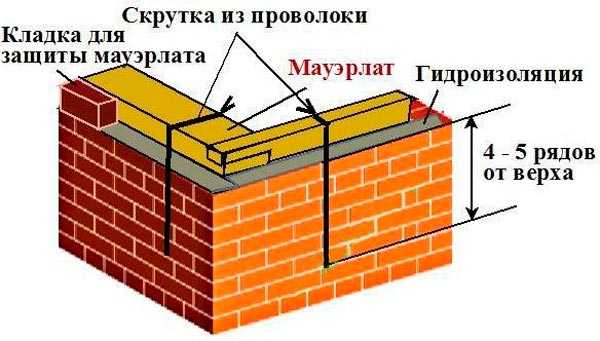

  1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.

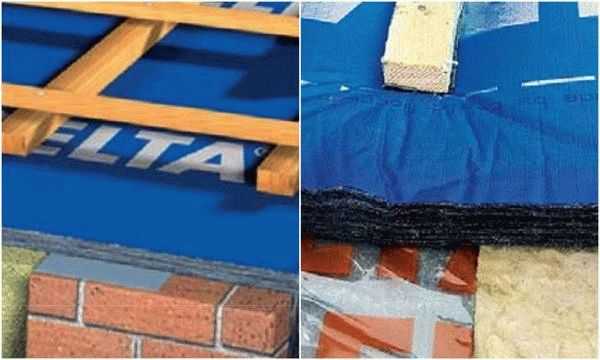

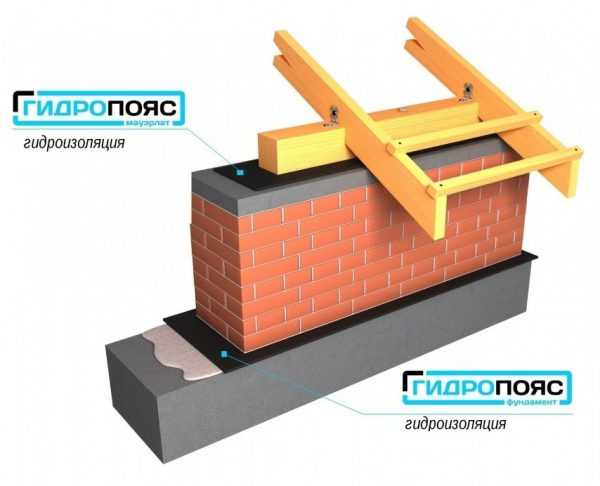

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.



И еще несколько советов

  1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.

Правильное устройство мауэрлата


Чтобы не съехала крыша (в прямом смысле слова), нужно ответственно подходить к устройству ее «фундамента» — мауэрлата.

Источник: ru-house.net

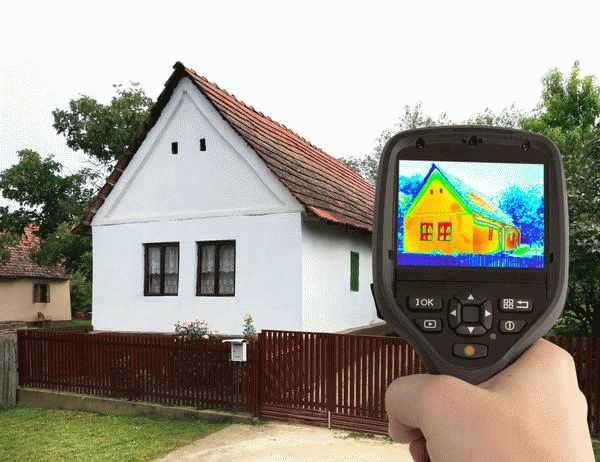

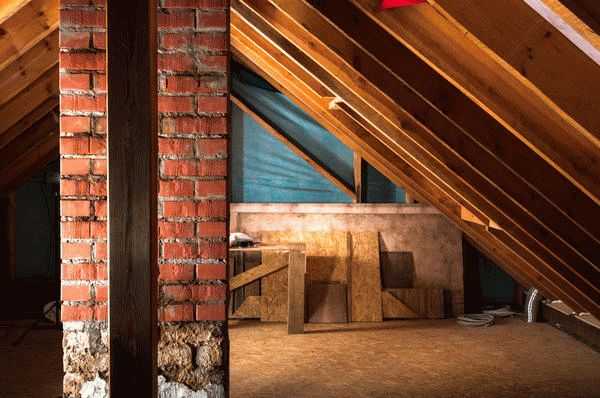

Без потерь: борьба с мостиками холода в конструкции мансардной крыши

  1. Во-первых, они снижают эффективность теплозащиты здания, из-за чего увеличивается потребление энергии на отопление, что, в свою очередь, оборачивается ростом затрат на эксплуатацию дома.
  2. Во-вторых, в холодное время года в зоне промерзания накапливается конденсат, который приводит к намоканию и постепенному повреждению теплоизоляции, применяемой для утепления крыши (отчего также ухудшается теплозащита здания).
  3. В-третьих, из-за конденсата могут покрываться плесенью, гнить и со временем разрушаться деревянные конструкции крыши. Нередко конденсат вызывает деформацию отделки мансардного помещения.
  4. Наконец, в-четвёртых, конденсат зимой может замёрзнуть и разорвать щели и зазоры, которые он заполнял.

Ошибки при утеплении

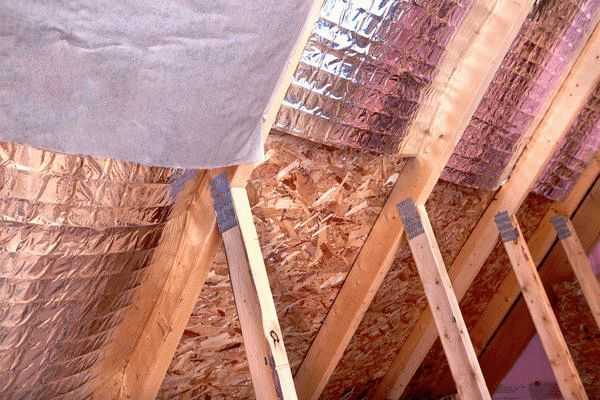

Самая распространённая технология возведения мансардной крыши предполагает утепление скатов

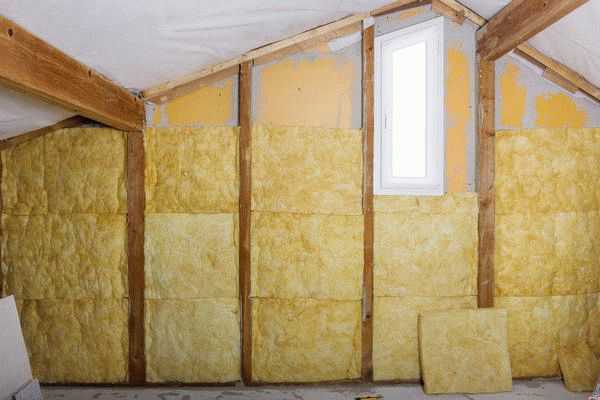

  1. Утеплитель устанавливают враспор между стропил, закрывая его со стороны помещения пароизоляционной плёнкой, а со стороны улицы — гидроветрозащитной паропроницаемой мембраной.
  2. Поверх гидроветрозащиты предусматривают зазор с возможностью притока воздуха на свесе карниза и его вытяжки — в районе конька.

Плёнки и вентзазор — меры по защите утеплителя от увлажнения водяным паром (в основном попадающим в подкровельное пространство изнутри здания) или наружной влагой (в результате протечек или задувания осадков ветром через стык элементов мелкоштучного кровельного покрытия). Ведь, как уже говорилось, намокший утеплитель теряет свои теплоизоляционные свойства и постепенно разрушается. А значит, нужно предотвратить его увлажнение.

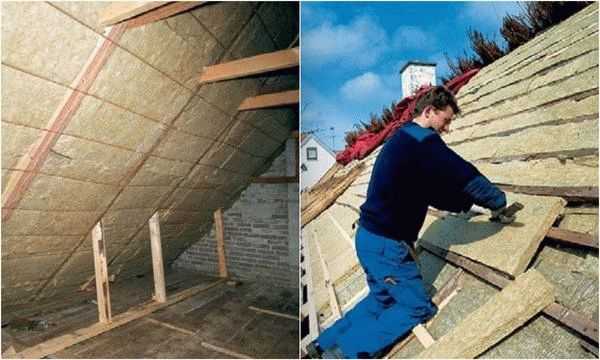

Слева: плиты утеплителя устанавливают в пространство между стропил. Справа: дополнительный слой утепления поверх стропил.

Металлический коньковый прогон ошибочно выведен через наружные стены, становясь мостиком холода.

  • Во избежание зазоров необходимо, чтобы ширина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма.
  • Устанавливая материал враспор, его поджимают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стропильных ног редко бывает идеальной, а потому для более плотного примыкания к ним утеплителя ряд специалистов рекомендует
    разрезать каждую плиту по диагонали
    и укладывать её так, чтобы верхняя часть была чуть смещена вниз относительно нижней для лучшего уплотнения.
  • Если при монтаже утеплителя были допущены щели, то их следует заполнять фрагментами из того же теплоизоляционного материала.
  • Кроме того, специалисты рекомендуют делать контур утепления крыши многослойным. Например, контур толщиной 150 мм формировать из трёх плит по 50 мм, так чтобы плита верхнего слоя перекрывала стык плит нижнего, тем самым препятствуя движению холодного воздуха через стыки.

Теплоизолировать стык крыши с фронтоном можно при помощи гидроизоляционной мембраны, в которую интегрирован утеплитель из нетканого материала.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты: в зоне ендов, хребтов, примыканий. Необходимо вырезать плиты требуемой формы и с запасом по размеру, тщательно уплотняя их при монтаже. По мнению многих кровельщиков, даже при квалифицированном выполнении работ не всегда удаётся предотвратить появление мостиков холода на этих участках крыши. Решение проблемы — создать дополнительный слой теплоизоляции, который перекрыл бы возможные места промерзания. Самый простой вариант такой изоляции — закрепление к стропильным ногам со стороны помещения листа фольгированного вспененного полиэтилена.

Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты

«Чтобы исключить мостики холода в многослойных (утеплённых) ограждающих конструкциях, необходимо создать по периметру здания замкнутый теплоизоляционный контур. Однако сделать это на практике зачастую очень сложно. Например, проблемным местом является зона мауэрлата – бруса, на который опираются стропильные ноги. Требуется правильное конструктивное решение этого узла и продуманный порядок выполнения работ по утеплению, чтобы стык кровельной теплоизоляции и стеновой был непрерывным. Кроме того, мостики холода возникают из-за неплотного прилегания плит утеплителя друг к другу и к строительным конструкциям. Поэтому при укладке плит между стропил нужно, чтобы ширина утеплителя была примерно на 10–30 мм больше расстояния между балками, – тогда он будет плотно прилегать к ним. А когда требуется подрезка утеплителя (в ендовах, хребтах, примыканиях), следует вырезать плиты с запасом с каждой стороны. Допущенные при монтаже плит щели законопачивают тем же материалом».

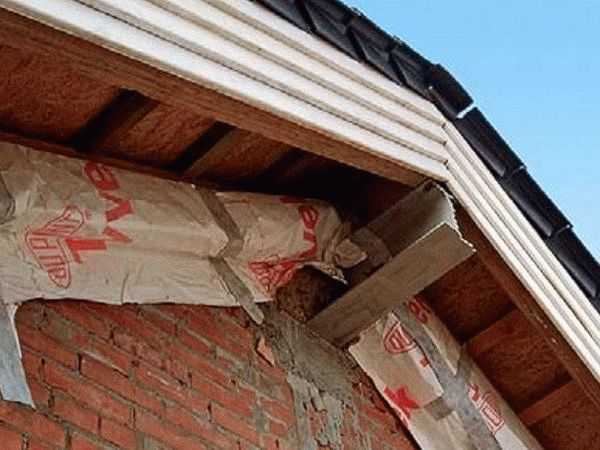

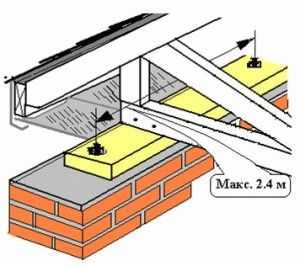

Утепление в зоне мауэрлата

Мауэрлат (выделен цветом).

  1. Проводить работы можно только в хорошую погоду и в светлое время суток;
  2. Необходимо закрывать утеплитель защитным покрытием в конце дня и снимать его на следующий день (а на это тратится рабочее время).

Так что чаще кровельщики предпочитают укладывать утеплитель со стороны помещения, когда поверх стропил уже настелена гидроветрозащитная мембрана (или кровля установлена целиком). При этом повышается производительность работ, и утеплитель гарантированно защищён от осадков. Однако, если гидроветрозащитная мембрана уже настелена, качественно уложить утеплитель в пространство за мауэрлатом довольно сложно (ведь его приходится проталкивать в щель между мауэрлатом и мембраной). А значит, велика вероятность промерзания в этой зоне. Потому специалисты рекомендуют производить работы в такой последовательности:

  1. Ещё до монтажа гидроветрозащиты укладывать утеплитель в пространство перед мауэрлатом (со стороны улицы) и над ним на высоту стропильных ног — на всём протяжении фасада.
  2. Затем настилать гидроветрозащитную мембрану.
  3. А потом утеплять оставшуюся часть ската.
  4. Если же погодные условия не позволяют сделать это и гидроветрозащита уже выполнена, то можно временно демонтировать прижимающую её контробрешётку, поднять мембрану, уложить плиты утеплителя в зоне мауэрлата, после чего — вновь закрепить мембрану.

Константин Симонов, генеральный директор компании «СКиФ»:

«Чтобы не допустить промерзания крыши, важно соблюсти правильную последовательность работ по её утеплению на сложных участках. Так, в зоне мауэрлата (опорного бруса для стропил) нужно укладывать теплоизоляцию ещё до монтажа гидроветрозащиты и кровельного материала. Если же гидроветрозащитная плёнка уже уложена, то кровельщикам придётся проталкивать плиты в зазор между мауэрлатом и плёнкой. И тогда, во-первых, крайне сложно качественно утеплить всё пространство за мауэрлатом, а во-вторых, есть опасность заполнить зазор между брусом и плёнкой слишком большим слоем утеплителя, и он перекроет подкровельный вентзазор, необходимый для проветривания конструкции крыши. Схожая ситуация и с утеплением в зоне фронтона. Таким образом, нужно сначала качественно укладывать теплоизоляцию в тех местах, которые будут труднодоступны после монтажа гидроветрозащиты, и только потом настилать плёнку».

  1. Стропильная нога.
  2. Облицовка.
  3. Контур утепления стены.
  4. Несущая стена.
  5. Мауэрлат.
  6. Контур утепления крыши.
  7. Дополнительный контур утепления крыши.

Кровельщики отмечают и такой нюанс: как у мауэрлата (деревянного бруса), так и у основания, на которое его укладывают, обычно есть неровности. Чтобы они не превратились в мостики холода, нужно заполнить их материалом с низкой теплопроводностью (а не «холодным» цементно-песчаным раствором, как это зачастую делается), например, монтажной пеной.

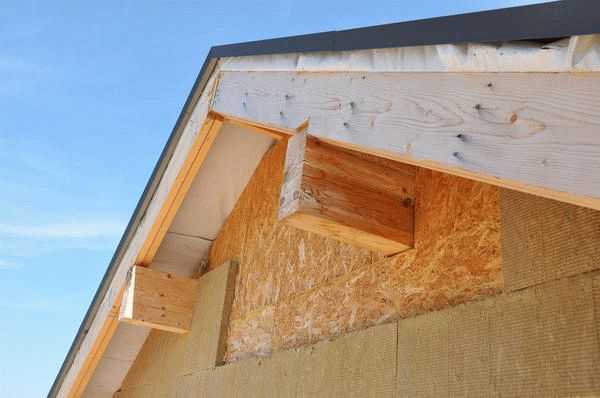

«В месте соединения крыши с фронтоном здания очень велика вероятность промерзания. Для его предотвращения на Западе существуют специальные П-образные элементы из экструдированного пенополистирола, которые «надевают» на фронтонную стену. На нашем рынке есть особые диффузионные гидроветрозащитные мембраны с интегрированным слоем утеплителя толщиной 30 мм из нетканого материала: они также могут защитить этот участок от промерзания. Однако традиционное решение – заполнять минеральной теплоизоляцией пространство между крайней стропильной балкой и фронтонной стеной (обычно около 50 мм), зазор между верхней поверхностью стены и гидроветрозащитной плёнкой, а также укладывать утеплитель вдоль верхней кромки стены. В результате создаётся непрерывный теплоизоляционный контур, закрывающий фронтон и переносящий точку росы внутрь стены, тем самым исключается возможность выпадения конденсата в толще кровельного утеплителя».

В месте соединения крыши с фронтоном здания очень велика вероятность промерзания.

  1. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образующиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «холодный» цементно-песчаный раствор, который становится мостиком холода. Лучше использовать вместо него «тёплый» раствор с добавлением перлита. Или заполнять неровности теплоизоляцией.
  2. Вторая трудность — качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заполнив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плотное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монтируют также вдоль её кромки со стороны улицы — слоем толщиной, равной толщине утепления на скате крыши.

Здесь можно использовать как волокнистую теплоизоляцию, так и материалы из экструдированного пенополистирола. Предпочтительнее класть утеплитель поверх фронтона ещё до укладки гидроветрозащитной мембраны — по тем же причинам, о которых мы рассказывали чуть выше.

Промерзание через стропила

Эффективный способ предотвратить теплопотери — создать дополнительный слой утепления крыши, перекрывающий возможные мостики холода.

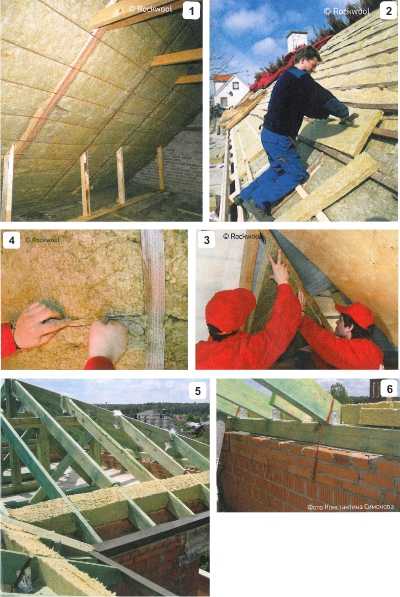

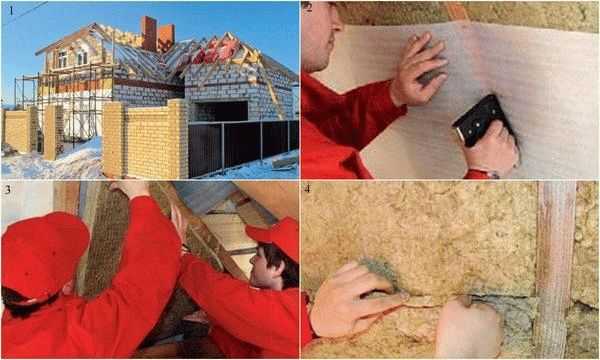

1. На крышах сложной конфигурации неизбежно приходится подрезать плиты утеплителя, чтобы уложить их в пространство между стропил.

2. Крепление пароизоляционной плёнки к стропильной ноге.

3. Установка подрезанной плиты в зоне хребта.

4. Щели в слое утепления законопачивают фрагментами из того же теплоизоляционного материала.

Мансардное окно, дымовая труба

Мансардное окно, дымовая труба

Часто это происходит из-за отсутствия или недостаточной толщины слоя утепления по периметру оконной рамы и по откосам.

«Среди причин промерзания в зоне мансардного окна – отсутствие теплоизоляции по периметру оконной коробки. Зачастую это вызвано слишком маленькими монтажными зазорами между коробкой и стропилами. Следует оставлять по периметру рамы зазор не менее 30 мм, устанавливая вокруг неё либо готовый теплоизоляционный контур из вспененного полиэтилена, либо волокнистый утеплитель. Нельзя применять для этих целей монтажную пену: она неэластична и под воздействием периодических нагрузок (осадка крыши, снеговая, ветровая нагрузка) крошится, в результате чего появляются щели в теплоизоляции. Если ширина окна равна ширине межстропильного проёма или превышает её, то для обеспечения вокруг рамы необходимых монтажных зазоров придётся подгонять стропила, сохраняя их несущую способность. Подчас это можно сделать без специального расчёта по схемам, указанным в инструкции по монтажу окон. Обычно это предполагает установку дополнительной балки, сечение которой совпадает с сечением стропильной ноги».

Теплопроводными включениями в конструкции крыши становятся те или иные проходные элементы — трубы, антенны, флагштоки.

«Сделать мансарду максимально комфортной для проживания и обеспечить долговечность конструкции крыши позволяет создание дополнительного контура утепления. Дело в том, что деревянные несущие элементы крыши являются в некоторой степени мостиками холода. Кроме того, согласно расчётам, слой теплоизоляции в центральной части России должен составлять 200 мм, однако толщина самых популярных на рынке балок, применяемых для устройства стропил, – 150 мм (а утеплитель укладывают в межстропильное пространство). Таким образом, имеет смысл создавать дополнительный теплоизоляционный слой, который обеспечит требуемую толщину утепления и перекроет мостики холода, идущие через стропила. Этот слой можно располагать над и под стропилами, укладывая утеплитель между брусков, прибитых поперёк стропил. Теплоизоляция над стропилами предпочтительнее, поскольку в этом случае они не промерзают».

Дополнительный слой утепления

  1. Набивают поперёк стропил деревянные бруски требуемого сечения, между которыми устанавливают плиты утеплителя.
  2. Поверх брусков настилают гидроветрозащитную мембрану.
  3. На ней закрепляют контробрешётку, обрешётку или сплошной настил, а на них — кровельный материал.

Данный вариант эффективен в плане теплозащиты, ведь стропильная конструкция целиком будет находиться в «тёплой» зоне. Однако он не лишён недостатков:

  • Фиксация кровли к основанию оказывается менее надёжной из-за дополнительной деревянной подконструкции.
  • К тому же при устройстве гидроветрозащиты стыки полотен могут оказаться на утеплителе (а не на деревянном основании), и плёнку будут продавливать монтажники, перемещаясь по кровле.

Поэтому оптимальной технологией является дополнительное утепление под стропилами. В этом случае со стороны помещения к стропилам крепят поперечные бруски, между ними укладывают теплоизоляцию, а затем закрывают её пароизоляцией и отделочным материалом мансарды.

Дополнительный контур утепления под стропилами:

1. Стропильная нога.

2. Дополнительный контур утепления.

3. Поперечный брусок.

4. Отделка мансарды.

Отметим ещё один момент. В борьбе с промерзанием крыши помогут современные методы обнаружения мостиков холода — обследование с помощью тепловизора или термоанемометра. Затраты на приобретение или аренду этих устройств меньше, чем расходы на ремонт промерзающей крыши.

Виды утеплителей для скатной крыши

  • На нашем рынке материалы из каменного волокна представляют компании Rockwool (Дания), Paroc (Финляндия), Nobasil (Словакия), «ТехноНиколь», Isoroc, Knauf (все – Россия) и др.
  • Утеплители из стеклянного волокна предлагают компании Isover (Франция), Ursa (Испания) и др.

Материалы из экструдированного пенополистирола или пенополиуретана, хотя и обладают очень хорошими теплоизоляционными свойствами, не являются пожаробезопасными: пенополистирол относится к группе сильногорючих материалов (Г4), а пенополиуретан к группе умеренно или слабогорючих (Г2-Г3). В тоже время волокнистые утеплители являются негорючими (НГ).

Мостики холода в конструкции мансардной крыши: причины и устранение проблемы

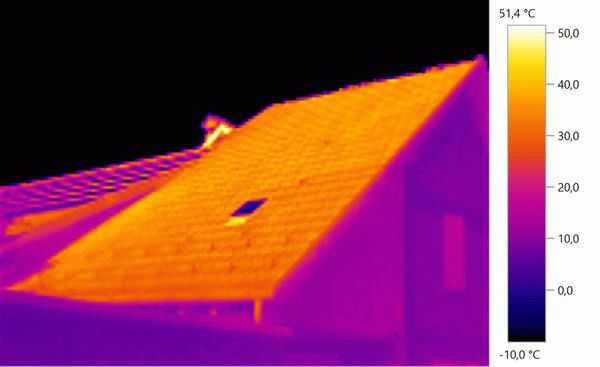

Мостиками холода называют участки ограждающих конструкций здания, через которые происходят наибольшие потери тепла, что приводит к целому ряду негативных последствий.

Источник: 7dach.ru



Для чего необходим мауэрлат и как его правильно монтировать

Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды. Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее. Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части. При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей. Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

Особенности мауэрлата

Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов. В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера. Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы. Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. Главная задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью. А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

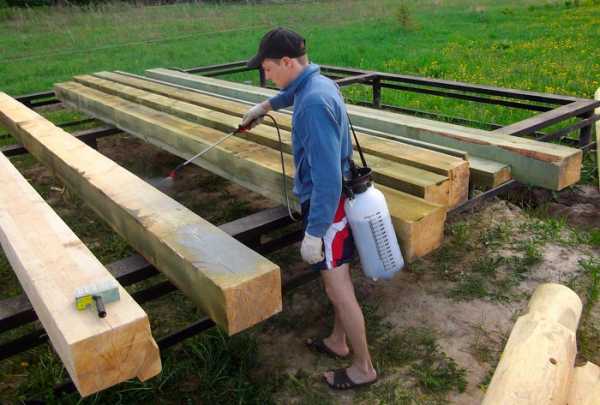

Средства для защиты мауэрлата из дерева

Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки. В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины. Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

  • защита от влаги;
  • защита от огня;
  • защита от плесени, гниения и насекомых.

Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

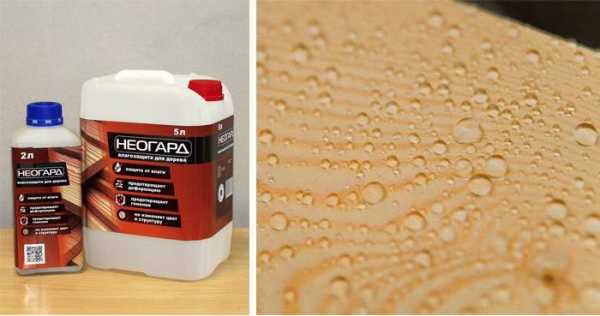

1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

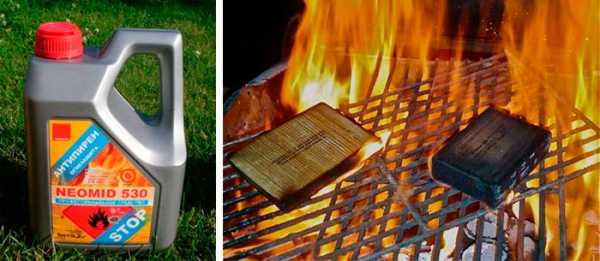

2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

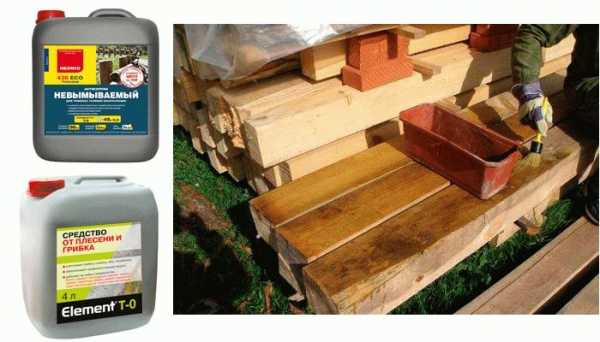

3. Антисептики и фунгициды. Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений. Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения. Чаще всего она будет следующей:

  • нанесение антисептических препаратов;
  • обработка антипиренами;
  • применение гидрофобизирующих средств.

Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

Размеры мауэрлата

Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры. Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м. Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

Конкретные параметры мауэрлата будут зависеть от:

  • периметра и площади строения;
  • типа кровли;
  • используемых материалов для кровельного покрытия и несущих стен;
  • наличия дополнительных элементов дома, например, балкона или мансарды;
  • климатических условий в регионе.

Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

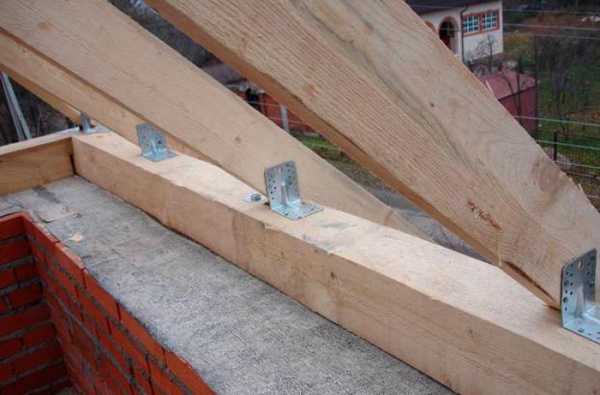

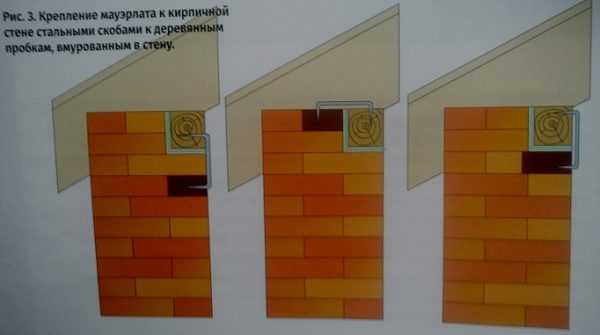

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

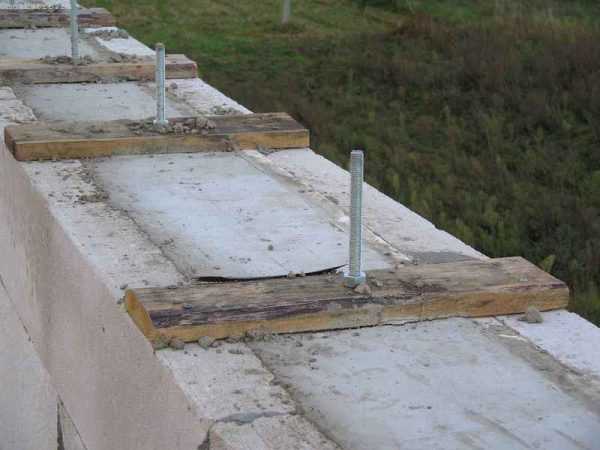

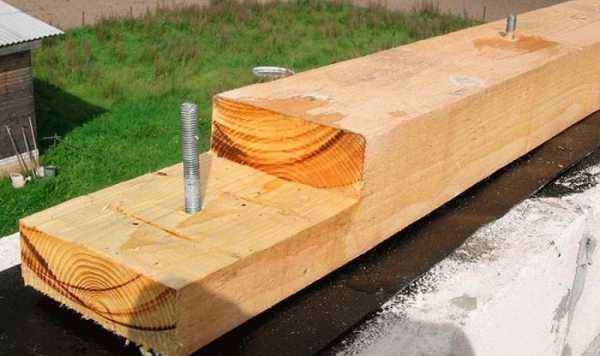

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

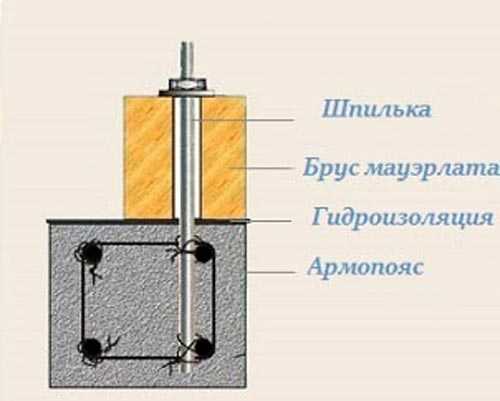

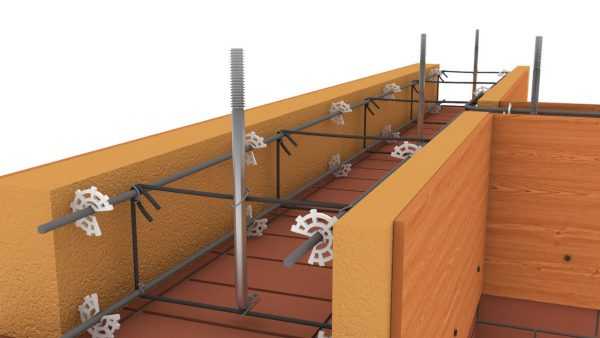

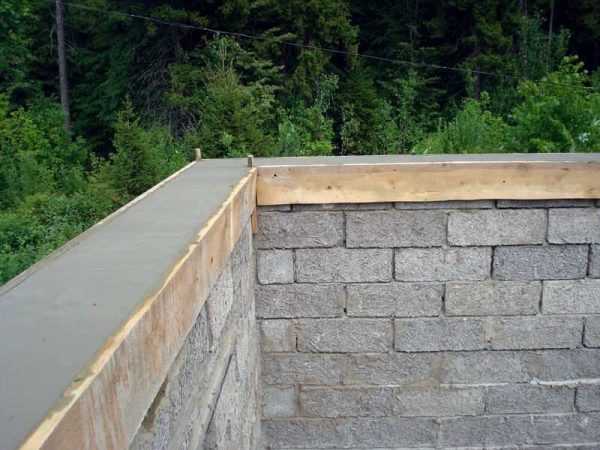

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

  • следует делать зазор от внешней стороны стены не менее 5 см;
  • балка укладывается по внутреннему краю стен;
  • следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
  • должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
  • рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
  • необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
  • Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
  • при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

Мауэрлат – что это: монтаж, устройство, расчет основания крыши дома


Мауэрлат — что это такое? Средства обработки древисины для защиты от внешних воздействий. Устройство, расчет, соединение, технология монтажа основания крыши дома.

Источник: kryshagid.ru



krovlyaikrysha.ru

Утепление мауэрлата крыши изнутри: технология и материалы

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

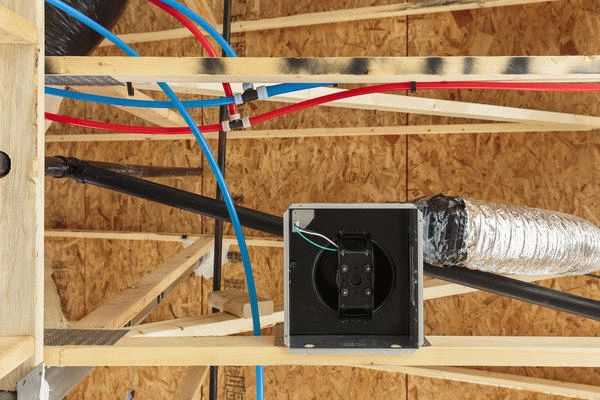

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

  • вентиляционного зазора прямо под кровлей;
  • слоя гидроизоляции;
  • контура вентиляции;
  • специально установленного каркаса;
  • теплоизоляции;
  • паровой изоляции;
  • поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

  • нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
  • необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
  • использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
  • при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
  • при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

  • влагостойкость;
  • экологическая чистота;
  • огнеупорность;
  • хорошие теплоизоляционные свойства;
  • защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Видео:

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Видео:

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

  • при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
  • углы балок мауэрлата обязательно жестко скреплять между собой;
  • при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

kroemsami.ru

Утепление мауэрлата. Советы специалиста по утеплению

Сегодня мы будем разбираться с вопросом, как выполнить утепление балки мауэрлата? Данный строительный элемент очень важен для любой покатой крыши, он обеспечивает долговечность всей конструкции и изготавливается из прочной древесины. Для получения экспертного мнения, обратимся к специалисту по утеплительным материалам Звереву Леониду.

Редактор:

Леонид, здравствуйте! Основываясь на Вашем многолетнем опыте работы в сфере утепления деревянных конструкций, подскажите, стоит ли утеплять мауэрлат крыши изнутри? Какие для этого используются материалы и какие нюансы могут возникнуть при данном виде работ?

Леонид Зверев:

Добрый день. Для начала, хотелось бы отметить, что мауэрлат является важным элементом любой крыши. В первую очередь помните, что дерево больше всего боится влаги. Опорная балка находится максимально близко к поверхности крыши и, в тоже время, в нижней точке чердачного помещения. В этом месте скапливается вода, а на брусе образовывается конденсат, который постепенно будет впитываться в него, в итоге это приведет к образованию плесени и гниению дерева.

Утепление мауэрлата выполняется изнутри чердачного помещения. В нижней части, под балкой, прокладываем слой пароизоляции, это предотвратит проникновение паров из помещения в основание крыши. Сам же подстропильный брус предварительно гидроизолируем. Рулонные материалы должны покрывать всю поверхность дерева, стыки выполняются с нахлестом, а швы требуется склеить между собой.

Следующим этапом идет — утепление. Опорный брус – это очень массивный деревянный конструкционный элемент и нет никакой необходимости, чтобы он аккумулировал тепловую энергию, необходимую для комфортного проживания внутри помещения, а не чердака.

Типов и видов утеплителей на современном рынке строительных материалов огромное множество. Выбирайте подходящий изолятор по теплотехническим свойствам и размеру бюджета. Но при покупке обратите внимание на следующие характеристики, которыми должен обладать утеплитель для деревянных конструктивных элементов:

  • влагостойкость – лишняя гидроизоляция никогда не помешает;
  • нетоксичность – отсутствие специфического запаха, наличие фенола или других вредных веществ;
  • огнеупорность – негорючесть или высокая температура плавления утеплителя является приоритетом для деревянной конструкции;
  • быстрый монтаж – помните, что изолируемый участок – это прямоугольная балка, продумайте способ крепления утеплителя (например: скобы, клейкая лента, самоклеющийся рулонный изолятор).

Для утепления мауэрлата отлично подойдут: керамзит, прессованные опилки, минеральная вата, пенополистирол и монтажная пена.

uteplix.com

Узел между стеной и крышей мансарды. Продувания утеплителя?

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь домой”. Сегодня будем разбирать узел между крышей мансарды и стеной, а также поговорим о продувании утеплителя.

Вопрос довольно длинный, потому то я объединил несколько вопросов в один, так как они созвучны. Стык стены с крышей  является одним и слабых мест мансарды.

Полный вопрос: /Bogomaz Alex/ Узел между стеной и крышей мансарды. Чем закрыть от продувания утеплителя между мембраной и мауэрлатом? + /vangelis/ Утепление мауэрлата при условии строительства теплой кровли (т.е стена со своим утеплителем, а это пусть будет пенопласт или минвата переходит через зону мауэрлата в кровельно-стропильный теплый пирог (минвата + мембраны) под металлочерепицу. И парочку ПРИМЕРОВ РАСЧЕТА теплосопротивления и зоны образования конденсата. Какой коэффициент сопротивления теплопередаче ограждающей конструкции (R) необходимо просчитывать для данного узла — как для стены или как для теплой кровли?

К сожалению, не смогу показать вам сегодня никаких фотографий. Очень надеялся, что к этому моменту на домике бабушки успеют сделать этот узел и я сфотографирую его. Но еще не добрались до него. Надеюсь, что смогу показать фото с объекта немного позже.

Сейчас расскажу какое задание я дал ребятам, работающим над этим домиком. Этот стык стены с крышей всегда продувается ветром, поэтому узел получается достаточно сложным и ему надо уделять особое внимание. Как при проектировании, так и при устройстве мансарды. Если этого не сделать, вы можете встретиться с большим количеством негатива в процессе эксплуатации.

Упоминалось:

Вебинар «Комфортная мансарда в вашем доме»
Топики на тему Утепление
Топик «Конструкция деревянного перекрытия нежилого чердака»



2:45 Пример
5:18 Продувание стыка
7:20 Как я планирую делать узел?
9:34 Пароизоляция
11:32 Слабые места
12:15 Газоблок
13:15 Какие можно использовать материалы?
15:19 Другой вариант узла
19:30 Расчет теплосопротивления

Вопросы пользователей

22:20 Плотность утеплителя имеет ли смысл в данном деле?
23:25 Чем закрыть зазор,если нет мауэрлата, а крепятся стропила к рельсе?
31:32 Что делать, если за мауэрлатом уже уложен газоблок 100мм и шов перекрыт утеплителем. Подойти утеплителем возможно только на мауэрлат.
32:50 Можно ли уйти от мостиков холода перекрестным утеплителем,а затем пароизоляция и т.д.?
35:20 Дополнительная ветрозащита крепится как и обычно под контррейку на стропила и потом режется на лоскуты, или именно отдельные конверты между каждыми стропилами?
40:52 А с лицевой части дома узел все также по аналогии?
41:07 А если утеплить пенополиуретановым утеплителем металлические конструкции?
41:42 В хорошо вентилируемый конек хорошо задувает снег. Как решить эту проблему?
42:31 Ветробарьер необходимо закладывать только в районе мауэрлата с захлестом на стену? В сторону конька высоко его заводить нет необходимости?

С Уважением, Александр Терехов

Другие записи из этой категории

  • Как и чем утеплять наружные и внутренние стены периодически отапливаемого дома из кирпича (дачи)? – ( Коментариев)
  • Как правильно делается узел утепления кровли над фронтонами (между стропилами) и фасадом? – ( Коментариев)
  • Утепления стен из газобетона? Какие материалы можно использовать? – ( Коментариев)
  • Границы разумного утепления Дома – (2 Коментариев)
  • Утепление кирпичного дома газобетонными блоками – (10 Коментариев)
  • www.wayhome.tv

    Крепление мауэрлата к кирпичной стене, газобетону, пеноблоку

    Опорным элементом для стропильной системы крыши является мауэрлат. Размещается он по периметру внешних стен здания и представляет собой деревянный брус или бревно. Если используется бревно, то для его более плотного прилегания к поверхности стены делается обрезка с одной стороны. При создании металлической стропильной системы мауэрлат может быть сделан из швеллера или двутавра. Некоторые строители, пытаясь сэкономить, не используют мауэрлат или устанавливают его только под стропильные ноги. Этого делать нельзя, так как не будет обеспечена необходимая жёсткость и прочность конструкции.

    Что такое мауэрлат

    Крыша защищает дом от негативного воздействия внешних природных факторов, на неё действуют различные внешние нагрузки. Она должна выдерживать большие ветровые и снеговые воздействия, поэтому чтобы крыша не «поехала», её надо надёжно закрепить. Правильное устройство мауэрлата позволяет надёжно соединить между собой стены дома и крышу и таким образом обеспечить её надёжную и прочную фиксацию.

    Такие слова, как стена, фундамент или цоколь, известны любому обывателю, но услышав слово «мауэрлат», объяснить, что это такое и для чего он нужен, сможет далеко не каждый человек. Мауэрлат — это элемент, который закреплён по периметру внешней стены здания, на него опирается вся стропильная система. Другими словами можно сказать, что мауэрлат для крыши — это то же самое, что фундамент для дома, и обойтись без него нельзя, иначе не получится прочно закрепить крышу.

    Основные функции мауэрлата:

    • компенсация распирающего усилия, которое создают стропила;
    • надёжная фиксация крыши на стенах дома.

    Когда на скатной крыше скапливается снег, вызванная им сила тяжести будет иметь составляющую, направленную вдоль ската и создающую распирающие нагрузки, которые надо компенсировать.

    Снег, лежащий на наклонной крыше, создаёт нагрузку, направленную вдоль ската и оказывающую распирающее воздействие на стены здания

    Распирающее усилие может быть очень большим, и если не соблюдена технология строительства крыши, то оно может вызвать частичное или полное разрушение стен. Чтобы этого не случилось, по периметру внешних стен дома устанавливается мауэрлат и таким образом создаётся прочная рама, на которую фиксируется стропильная система.

    Хотя наличие ската и снижает парусность крыши, всё равно она остаётся достаточно высокой. Мауэрлат также позволяет компенсировать отрывающие усилия, которые возникают при сильных порывах ветра.

    Из каких материалов можно изготовить мауэрлат

    В домах из бутового камня, кирпича, самана и газобетона мауэрлат является отдельной конструкцией, которая надёжно фиксируется по периметру наружных стен. В деревянном доме его роль играет последний венец, который прочно скрепляется с предыдущими брёвнами. Лучше, чтобы подстропильная балка была на всю длину стены, а если требуется стыковка брёвен, то делать это надо так, чтобы обеспечить надёжное и крепкое соединение.

    Сделать мауэрлат можно из того же материала, который применялся для создания стропильной системы. Для этих целей можно использовать следующие изделия.

    1. Деревянный брус или бревно. Сечение бруса зависит от веса кровли — применяются типоразмеры 100х100, 100х150, 150х150 и 80х180 мм. При выборе материала надо смотреть на его качество. Если есть сучки, то их размер не должен превышать 2/3 толщины бруса, иначе в этих местах под действием нагрузок брус начнёт трескаться. Если используется бревно, то его диаметр должен быть не менее 180 мм, с него снимают кору, а нижний край подпиливают, чтобы обеспечить плотное прилегание к поверхности стены.Чаще всего в качестве мауэрлата используется деревянный брус
    2. Скреплённые доски. Этот вариант подходит в том случае, когда создаётся лёгкий каркасный дом и нагрузки на крышу будут небольшими. Достаточно взять доски сечением 50х150 мм и уложить их в два слоя.

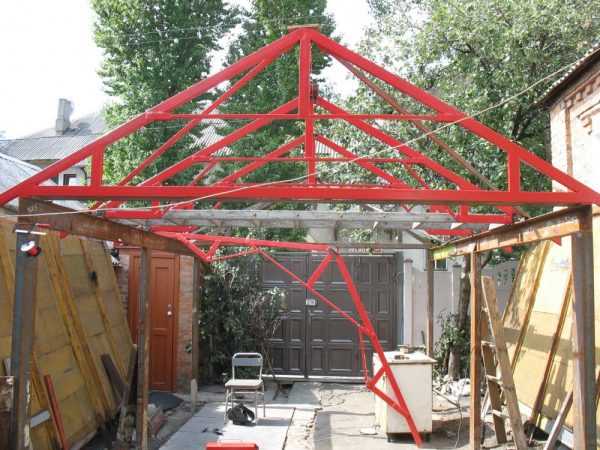

    3. Металлические элементы. Бывают ситуации, когда создаётся металлическая стропильная система. В этом случае подстропильная балка может быть выполнена из швеллера, который представляется собой профиль П-образного сечения, или двутавр Н-образного сечения. В зависимости от нагрузки на крышу обычно берут профили марки от № 10 до № 14.Если стропильная система сооружается из металла, мауэрлат делают из швеллера или двутавра

    Как правильно рассчитать размеры подстропильных балок

    Так как мауэрлат служит опорой для крыши, важно правильно выполнить его расчёт.

    Размеры подстропильной балки будут зависеть от:

    • периметра внешних стен дома;
    • конструкции крыши;
    • погодных условий в регионе, где проводится строительство;
    • предназначения чердачного или мансардного помещения.

    Основным показателем для расчёта мауэрлата является тип крыши здания — она может быть одно-, двух-, трёх-, четырехскатной, плоской шатровой, сферической и т. д.

    Есть общие правила, которых надо придерживаться, выполняя расчёт мауэрлата для любого типа крыши.

    1. Минимальное сечение бруса, который можно использовать для подстропильной балки, составляет 100х100 мм.
    2. Для определения длины мауэрлата необходимо измерить периметр внешних стен дома.Для расчета длины мауэрлата надо измерить периметр внешних стен дома
    3. Для определения массы балок используется формула m = r ∙ V, где m — масса мауэрлата, r — плотность дерева, V — объем подстропильной балки.
    4. Вычисление объёма материала производится по формуле V = S ∙ L, где S — сечение, L — длина бруса.
    5. Независимо от размеров мауэрлата располагать его надо на расстоянии не менее, чем 5 см от внешнего края стены.
    6. Подстропильные балки укладываются по всему периметру внешних стен дома, при этом их ширина не должна быть менее 1/3 толщины стен. Слишком большая балка создаёт дополнительную нагрузку на стены, а маленькая — не обеспечивает необходимую надёжность и прочность.
    7. Желательно, чтобы длина балки соответствовала длине стены. Если это невозможно, то надо укладывать два максимально равных по длине бруса и соединять их между собой в полдерева.На конце каждого бруса вырезаются пазы в половину толщины, после чего балки накладываются и соединяются гвоздями или болтами

    Практика показывает, что для большинства случаев подходят стандартные значения основных параметров мауэрлата, указанные в таблице.

    Таблица: стандартные параметры мауэрлата

    Как правильно установить мауэрлат

    Монтаж мауэрлата выполняется достаточно просто, поэтому с такой работой под силу справиться любому домашнему умельцу. Учтите, что этот элемент для крыши является основанием крыши, поэтому к его монтажу надо отнестись очень ответственно.

    Перед тем как приступить к монтажу, надо определиться со способом крепления бруса к стене, для чего выбирают один из следующих вариантов.

    1. При помощи проволоки. Это простой и доступный способ, фиксация выполняется при помощи стальной проволоки сечением 4–6 мм. Чтобы обеспечить необходимую прочность, её скручивают в несколько раз и закладывают в стену на 5–6 рядов ниже расположения мауэрлата. Кладка должна высохнуть, после чего брусья надёжно фиксируют проволочным жгутом. Учтите, что длины проволоки должно хватить, чтобы обвить брус, хорошо затянуть и закрепить концы. Проволока должна вмуровываться напротив каждой стропильной ноги, обычно это делают с шагом 60–70 см.Для крепления мауэрлата используется проволока сечением 4–6 мм, скрученная в несколько раз
    2. На строительные шпильки. Этот способ используется при небольших нагрузках на крышу. Применяются строительные шпильки Г-образной формы, которые надёжно вмуровываются в кирпичную кладку на глубину 450 мм. Над балкой концы шпилек должны выступать не менее, чем на 3 см. Для более надёжной фиксации крепёжного элемента можно сделать бетонную подушку, но во время её заливки надо быть аккуратным, чтобы не загрязнить резьбу. Чтобы определить место для прохода шпилек на брусе, надо приставить его сверху и слегка ударить. На дереве останутся отметки, по которым делают отверстия.Шпильки привязывают к арматурному каркасу до заливки бетона с тем расчётом, чтобы их концы выступали над брусом не менее, чем на 3 см
    3. На анкерные болты. Этот способ используется в том случае, когда монтаж мауэрлата выполняется на армопояс. Во время создания армопояса в него вставляют анкеры, после чего на них фиксируется подстропильная балка. Брус надевают на болты и фиксируют гайкой через шайбу, после чего закручивают контргайку. Так как стоимость анкерных болтов довольно высока, вместо них в армопояс иногда забивают арматуру на глубину 200–250 мм, после чего край загибают.Для надежной фиксации мауэрлата достаточно анкерных болтов диаметром 12–14 мм

    В каждом конкретном случае владелец сам принимает решение о выборе того или иного способа фиксации мауэрлата.

    В зависимости от выбранного способа монтажа последовательность выполнения работ будет немного отличаться, но в любом случае в основе лежит ряд стандартных действий.

    1. Место, на которое будет устанавливаться брус, очищается от грязи и мусора.
    2. Для защиты древесины от гниения между мауэрлатом и стеной укладывается слой гидроизоляции, для чего используется полиэтиленовая плёнка или рубероид.
    3. Для установки шпилек, анкеров или проволоки в балке делаются соответствующие отверстия.
    4. Выполняется фиксация проволоки, шпилек или анкеров в стене или в армопоясе. Всё зависит от выбранного способа монтажа — как это правильно сделать, мы уже рассматривали выше.
    5. После надёжной фиксации шпилек или анкеров на них через проделанные отверстия насаживается брус.Для того чтобы надеть брус на шпильки, его надо чётко зафиксировать в рабочем положении и ударить молотком или топором по верхней стороне, тогда снизу останутся метки, в которых нужно просверлить отверстия необходимого диаметра
    6. Выполняется фиксация мауэрлата. В случае со шпильками или анкерами сверху затягивается гайка с шайбой, а проволока просто хорошо скручивается и загибается в сторону.После укладки бруса его фиксируют при помощи гаек, закручиваемых через широкие шайбы

    Видео: установка мауэрлата на шпильки

    Крепление мауэрлата к различным видам стен

    В зависимости от того, из какого материала сделаны стены дома, способ крепления мауэрлата будет отличаться.

    Деревянные стены

    Если дом сделан из клеёного или оцилиндрованного бруса, то роль мауэрлата выполняет самый верхний венец, который крепится так же, как и остальные элементы стены. При желании основание для монтажа стропильной системы можно сделать из прочной деревянной балки, которая фиксируется на стене при помощи анкерного крепления, перед этим поверхность стены надо выровнять.

    Кирпичные стены

    На кирпичных стенах балка монтируется ближе к внутреннему их краю, снаружи рекомендуется сделать небольшой выступ, который защитит мауэрлат от негативного воздействия внешних факторов.

    Фиксация подстропильной балки на кирпичной стене может быть выполнена:

    • проволокой, которая вмуровывается в стену, её должно хватить, чтобы надёжно обвязать брус;
    • анкерными болтами — в стене делают отверстия, в которые забивают специальные болты;
    • путём закладки в стену деревянных пробок, в этом случае балка фиксируется при помощи металлических скоб;Пробка закладывается в стену, после чего балка фиксируется при помощи скоб
    • забиванием в стену арматуры, для чего она сгибается в виде буквы «Г», короткий край длиной не менее 250 мм закладывается на глубину 3–5 рядов, верхний край располагается вертикально, а на него надевается брус.

    Стены из газобетона или другого ячеистого материала

    Так как газобетон имеет не очень высокую прочность, для надёжной фиксации подстропильной балки надо обязательно делать армопояс.

    1. Над торцевой поверхностью стены делают опалубку.Опалубка для армопояса может быть сделана из досок или фанеры
    2. В опалубку укладывают арматуру и устанавливают шпильки. Для надёжной фиксации их лучше привязать к каркасу проволокой, а для защиты резьбы рабочую часть следует обмотать малярным скотчем.
      Шпильки нужно устанавливать строго вертикально и надёжно фиксировать к арматурному каркасу
    3. В опалубку заливают бетон.После создания опалубки и укладки арматуры внутрь заливается бетон
    4. После застывания армопояса снимают опалубку.
    5. Устанавливают и закрепляют мауэрлат. Через 2–3 дня гайки надо подтянуть, после чего окончательно зафиксировать их положение при помощи контргаек.

    Для укрепления рамы мауэрлата на углах необходимо дополнительно использовать скобы или пластины, чтобы надёжно закрепить брус.

    Для фиксации бруса в армопоясе можно использовать обычные или клиновые анкеры, а также специальные дюбели, но стоимость таких элементов довольно высока. Менее затратным является химический метод монтажа. Анкер крепится в газобетоне при помощи специального клеящего состава и обеспечивает надёжную фиксацию мауэрлата.

    При помощи химических анкеров обеспечивается надёжное крепление мауэрлата на стене из газобетона

    При использовании механической фиксации возникает усилие распирания, которое не очень желательно для пористых материалов. Применение химических анкеров не имеет такого недостатка, они обеспечивают более прочное крепление.

    Если установлен химический анкер, проводить с ним сварочные работы не рекомендуется, так как во время нагревания клей может разрушиться, и фиксация ослабнет.

    Видео: монтаж мауэрлата на армопояс

    Утепление и гидроизоляция мауэрлата

    Чтобы не допустить повреждения мауэрлата грибком и плесенью, а также проникновения в подкровельное пространство холода, необходимо правильно провести гидроизоляцию и утепление этого элемента крыши.

    Класть бревна на голые стены нельзя. Это касается не только мауэрлата, но и стропил, если они соприкасаются со стеной или армопоясом. Для гидроизоляции используется рубероид, который лучше сложить в два слоя. Можно использовать и другие гидроизоляционные материалы, например, полиэтиленовую плёнку, но именно два слоя рубероида обеспечивают наиболее надёжную защиту дерева от проникновения в него влаги. У этого материала довольно длительный срок службы и невысокая стоимость.

    Для качественной гидроизоляции рубероид лучше укладывать в два слоя

    Гидроизоляционный материал надо располагать так, чтобы верхний слой не давал возможности влаге попасть в мауэрлат, а через нижний слой мог свободно выходить пар.

    Специалисты утверждают, что около 12–15% всего тепла из дома уходит через крышу, если во время монтажа мауэрлата правильно не выполнили утепление. В качестве теплоизоляционных материалов для этого элемента могут использоваться:

    • древесные опилки — для отпугивания грызунов их надо смешивать с известью;
    • керамзит;
    • эковата;
    • пенопласт;
    • монтажная пена.

    Оптимальным считается такой вариант утепления, когда снаружи используется эковата, так как она позволяет дереву «дышать», а внутри — монтажная пена. Такое решение будет надёжно защищать мауэрлат от холода и обеспечивать высокие теплоизоляционные характеристики на протяжении 40 и более лет.

    С наружной стороны мауэрлат обычно утепляют эковатой или плитными минеральными материалами, а изнутри прокладывают слой монтажной пены

    Видео: утепление мауэрлата

    Чтобы понять значение мауэрлата, надо учитывать, что этот элемент для крыши является тем же, чем фундамент для дома. На крышу здания постоянно действуют разные нагрузки -— ветровые, снеговые, вес кровельного пирога. Чтобы их компенсировать, надо правильно и надёжно закрепить подстропильные балки. Для крепления мауэрлата в зависимости от материала стен могут использоваться разные способы монтажа, в каждом случае их нужно выбирать индивидуально. Если во время выполнения монтажных работ вы будете придерживаться разработанных правил и рекомендаций специалистов, то сможете качественно всё сделать своими руками.

    Оцените статью: Поделитесь с друзьями!

    masterok.guru

    Промерзанию – нет!

    Промерзанию – нет!

    МОСТИКИ ХОЛОДА – МЕСТА В ОГРАЖДАЮЩИХ КОНСТРУКЦИЯХ ЗДАНИЯ, ЧЕРЕЗ КОТОРЫЕ ПРОИСХОДЯТ ПОВЫШЕННЫЕ ПОТЕРИ ТЕПЛА. МОСТИКИ ХОЛОДА СТАНОВЯТСЯ ПРИЧИНОЙ МНОГИХ ПРОБЛЕМ, И ПОТОМУ НУЖНО НЕ ДОПУСТИТЬ ИХ ПОЯВЛЕНИЯ. КАК ЭТО СДЕЛАТЬ В СЛУЧАЕ УТЕПЛЁННОЙ СКАТНОЙ КРЫШИ?

    Мостики холода в конструкции утеплён­ной скатной крыши приводят к целому ряду негативных последствий. Прежде всего они снижают эффективность теплозащиты здания, из-за чего увеличивается потребление энергии на отопление, что, в свою очередь, оборачивается ростом затрат на эксплуатацию дома. Кроме того, в холодное время года в зоне промерзания накапливается конденсат, который вызывает намокание утеплителя, что влечёт за собой потерю им теплоизоляционных свойств и его постепенное разрушение. Наконец, из-за конденсата могут покрываться плесенью, гнить и со временем разрушаться деревянные конструкции крыши

    ОШИБКИ ПРИ УТЕПЛЕНИИ

    при устройстве теплоизоляционного слоя кровельного «пиро­га». Мостики холода могут образовываться из-за использования некачественных волок­нистых материалов, которые в процессе экс­плуатации дают усадку. Впрочем, и при ук­ладке качественного утеплителя они также могут возникать – вследствие ошибок при вы­полнении монтажных работ: когда допуще­ны зазоры между плитой и стропильной ногой. Во избежание зазоров необходимо, чтобы ши­рина плиты утеплителя была на 10-20 мм больше ширины межстропильного проёма. Устанавливая материал враспор, его поджи­мают, что обеспечивает плотное прилегание к стропильным ногам. Однако геометрия стро­пильных ног редко бывает идеальной, а по­тому для более плотного примыкания утепли­теля к ним ряд специалистов рекомендует разрезать каждую плиту по диагонали и укла­дывать её так, чтобы верхняя её часть была чуть смещена вниз относительно нижней для лучшего уплотнения. Если при монтаже уте­плителя были допущены щели, то их следует заполнять фрагментами из того же теплоизо­ляционного материала. Кроме того, советуют формировать контур утепления толщиной, на­пример, 150 мм из трёх плит по 50 мм, уклады­ваемых с перехлёстом швов, тем самым исклю­чая промерзание через стыки. Очень сложно качественно изолировать те места крыши, где приходится обрезать плиты: в зоне ендов, хреб­тов, примыканий. Необходимо вырезать плиты требуемой формы и с запасом по размеру, тща­тельно уплотняя их при монтаже.

    Довольно сложно избежать мостиков холо­да в зоне мауэрлата – бруса, уложенного по­верх ограждающей стены здания, который служит опорой для нижней части стропил. Дело в том, что контур утепления крыши должен соединяться с контуром утепления стены, если он предусмотрен («слоистая кладка», венти­лируемый фасад, наружное утепление со шту­катурным слоем). А если он не предусмотрен (стены из газобетонных блоков, крупноформат­ных поризованных керамических кирпичей), то утеплитель кровельного «пирога» должен до­ходить до края стены или чуть дальше. В любом случае необходимо теплоизолировать про­странство за мауэрлатом со стороны улицы. Выполнить это не составит большого труда, если утепление крыши осуществляют также со стороны улицы. Между тем такой способ мон­тажа не является оптимальным: проводить работы можно только в хорошую погоду и в светлое время суток, нужно закрывать утепли­тель защитным покрытием в конце рабочего дня и снимать его на следующий день (а на это тратится время). Поэтому чаще кровельщики предпочитают монтировать утеплитель со сто­роны помещения, когда поверх стропил уже уложена гидроветрозащитная мембрана (или кровля целиком). При этом увеличивается про­изводительность работ, и утеплитель гаранти­рованно защищён от осадков. Однако, если гидроветрозащитная мембрана уже настелена, качественно уложить утеплитель в простран­ство за мауэрлатом довольно сложно (ведь его приходится проталкивать в щель между мау­эрлатом и мембраной). А значит, велика веро­ятность промерзания в этой зоне. Специалисты рекомендуют производить работы в такой по­следовательности: ещё до монтажа гидрове­трозащиты укладывать утеплитель в простран­ство перед мауэрлатом (со стороны улицы) и над ним на высоту стропильных ног – на всём протяжении фасада; затем настилать гидро­ветрозащитную мембрану, а потом утеплять оставшуюся часть ската. Если же погодные условия не позволяют сделать это и гидрове­трозащита уже установлена, то можно времен­но демонтировать прижимающую её контр­обрешётку, поднять мембрану, уложить плиты утеплителя в зоне мауэрлата, после чего – вновь закрепить мембрану.

    Кровельщики отмечают и такой нюанс: как у мауэрлата, так и у основания, на которое его укладывают, обычно есть неровности. Чтобы они не превратились в мостики холода, нуж­нозаполнить их материалом с низкой тепло­проводностью, например монтажной пеной.

    Ещё один опасный в плане промерзания узел – место соединения крыши с фронтоном здания. Первая сложность заключается в том, что нередко на всей верхней части наклонной фронтонной стены имеются уступы, образую­щиеся за счёт кладки (из кирпичей, блоков). Чтобы выровнять стену, часто применяют «хо­лодный» цементно-песчаный раствор, кото­рый становится мостиком холода. Лучше ис­пользовать вместо него «тёплый» раствор с добавлением перлита. Или заполнять неров­ности теплоизоляцией. Вторая трудность – качественно утеплить это место. Необходимо оставить расстояние не менее 50 мм между ближайшей к фронтону стропильной ногой и фронтонной стеной, заложив это пространство теплоизоляцией. Кроме того, желательно, чтобы верхняя плоскость стены была на 50 мм ниже верхней плоскости стропильных ног, и тогда утеплитель укладывают ещё и поверх стены на высоту ноги, обеспечивая его плот­ное прилегание к изоляции, идущей вдоль стропила. По возможности утеплитель монти­руют также вдоль верхней кромки фронтона со стороны улицы – слоем, толщина которого равна толщине слоя утепления на скате кры­ши. Здесь можно использовать как волокнистую теплоизоляцию, так и материалы из экструдированного пенополистирола.


    1. Плиты утеплителя устанавливают в пространство между стропил
    2. Дополнительный слой утепления поверх стропил
    3. Укладка подрезанной волокнистой плиты в зоне хребта
    4. Щели в слое утепления законопачивают фрагментами из того же теплоизоляционного материала
    5,6 Во избежание появления мостиков холода рекомендуют укладывать утеплитель перед мауэрлатом (со стороны улицы) и над ним ещё до монтажа гидроветрозащиты

    ДОПОЛНИТЕЛЬНЫЙ СЛОЙ УТЕПЛЕНИЯ

    Несмотря на все усилия кровельщиков, тепло- потери неизбежны на тех участках крыши, где площадь внутренней «тёплой» поверхности меньше, чем площадь внешней «холодной». Это в основном углы вальмовых или шатровых крыш (в зоне схождения хребта и карнизного свеса), места примыкания ската к фронтону и др. Кроме того, даже при квалифицированном выполнении работ не всегда удаётся предот­вратить появление мостиков холода на слож­ных участках крыши, где требуется филигран­ная подрезка утеплителя (ендовы, хребты, примыкания). Да и деревянные стропильные ноги также являются в определённой мере мостиками холода. Наконец, толщина тепло­изоляционного слоя в средней полосе России должна составлять, согласно СНиП 23-02-2003 «Тепловая защита зданий», не менее 200 мм. В то время как самым популярным материалом для возведения стропил по-прежнему оста­ётся брус сечением 150 х 50 мм, что предпо­лагает толщину межстропильного слоя уте­пления 150 мм. Все эти факторы объясняют необходимость дополнительного контура те­плоизоляции крыши.

    Его можно создавать поверх стропил и под ними. В первом случае обычно набивают по­перёк стропил деревянные бруски требуемого сечения, между которыми устанавливают плиты утеплителя. Поверх брусков настилают гидроветрозащитную мембрану, на ней за­крепляют контробрешётку, обрешётку или сплошной настил, а на них – кровельный ма­териал. Данный вариант эффективен в плане теплозащиты, ведь стропильная конструкция целиком будет находиться в «тёплой» зоне. Однако он не лишён недостатков. Так, фик­сация кровли к основанию становится менее надёжной из-за дополнительной деревянной подконструкции. К тому же при устройстве гидроветрозащиты стыки полотен могут ока­заться на утеплителе (а не на деревянном основании), и плёнку могут продавливать монтажники, когда будут перемещаться по кровле. Поэтому оптимальной технологией является дополнительное утепление под стро­пилами. В этом случае со стороны помещения к стропилам крепят поперечные бруски, меж­ду ними укладывают теплоизоляцию, закры­вая её затем пароизоляцией и отделочным материалом мансарды. Добавим, что суще­ствует ещё один эффективный, но пока почти не применяемый способ утепления – установ­ка поверх стропил сплошного настила, на который уложены плиты из каменного волок­на высокой плотности, древесного волокна, пенополиуретана. Кровлю монтируют непо­средственно на плиты.

    xn--35-6kcqytdblqu5izb.xn--p1ai

    что это: монтаж, устройство, расчет основания крыши дома

    Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды. Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее. Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

    И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части. При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей. Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

    Особенности мауэрлата

    Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов. В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера. Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

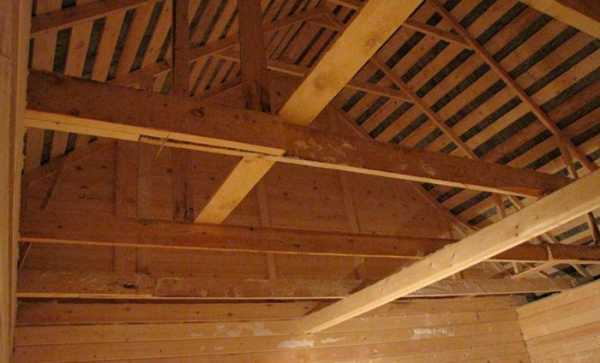

    Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы. Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. Главная задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью. А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

    Средства для защиты мауэрлата из дерева

    Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки. В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины. Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

    • защита от влаги;
    • защита от огня;
    • защита от плесени, гниения и насекомых.

    Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

    1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

    • пленкообразующие;
    • глубоко-проникающие.

    Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

    Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

    2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

    Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

    3. Антисептики и фунгициды. Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

    Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

    Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений. Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения. Чаще всего она будет следующей:

    • нанесение антисептических препаратов;
    • обработка антипиренами;
    • применение гидрофобизирующих средств.

    Видео по теме:

    Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

    Размеры мауэрлата

    Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

    Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры. Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м. Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

    Конкретные параметры мауэрлата будут зависеть от:

    • периметра и площади строения;
    • типа кровли;
    • используемых материалов для кровельного покрытия и несущих стен;
    • наличия дополнительных элементов дома, например, балкона или мансарды;
    • климатических условий в регионе.

    Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

    Технологии монтажа мауэрлата

    В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

    1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

    2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

    3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

    4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

    В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

    • следует делать зазор от внешней стороны стены не менее 5 см;
    • балка укладывается по внутреннему краю стен;
    • следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
    • должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
    • рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
    • необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
    • Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
    • при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

    Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

    Видео по теме:

    Посмотрите еще статьи:

    kryshagid.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
