Вентиляция в частном доме своими руками

Давайте посмотрим, как может быть обустроена вентиляция в частном доме своими руками – схема на этой странице поможет нам в этом вопросе. Важно еще до начала работ понимать, какие узлы будут присутствовать именно в вашей вентиляции и какие работы при этом придется проделать.

Вообще в небольших домах многие хозяева вообще не задумываются на эту тему и не делают вентиляцию совсем. Особенно это касается деревянного домостроения.

Человек думает – до меня сотни лет строили и не делали никакой вентиляции, буду так же строить и я.

Однако и бани сотни лето топили по-черному и дома отапливали очагами. Не будем же мы по этой же причине продолжать так топить свои дома и бани?

Почему нужно делать вентиляцию в доме

Человек не может жить без воздуха, это факт. В помещениях, в которых не оборудована вентиляционная система, постепенно концентрация кислорода в воздухе снижается, становится трудно дышать, работоспособность падает.

Чтобы этого не происходило, нужно, чтобы достаточное количество воздуха с нормальным содержанием кислорода поступало в помещение с улицы, и чтобы такое же количество воздуха с пониженным содержанием кислорода удалялось на улицу.

Проще говоря, нужно организовать правильный воздухообмен в доме. Сделать это можно при помощи простейших вентиляционных систем.

Самая простая вентиляционная система

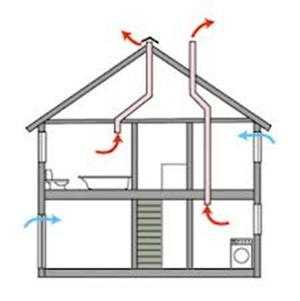

Посмотрим, как может быть обустроена самая простая вентиляция в частном доме своими руками. Схема такой вентиляции представлена здесь.

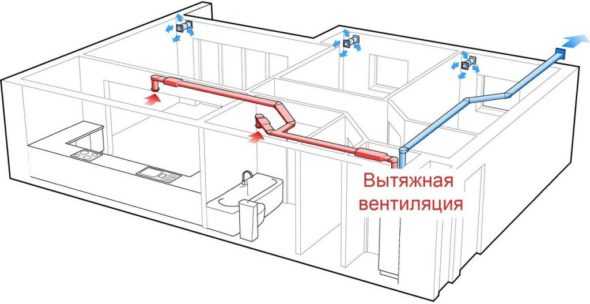

В простом варианте мы делаем только вытяжную вентиляцию. Роль приточной вентиляции играют неплотности в оконных и дверных проемах – микрощели между рамами и стенами.

Как только вытяжная вентиляция начинает работать, воздух выходит из помещения. Создается разрежение, начинает поступать воздух с улицы. Все очень просто и отлично работает.

Приточно-вытяжная вентиляция

В современном жилищном домостроении может быть реализована не только простая вытяжная вентиляция в частном доме своими руками, схема которой приводится здесь, но также могут быть доступны и более сложные варианты.

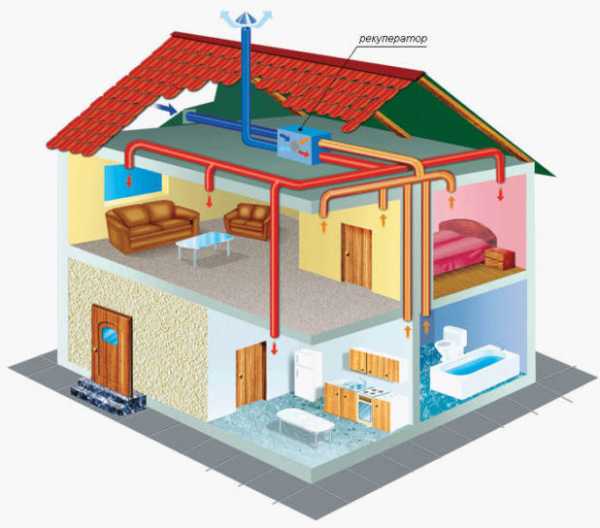

Например, если вы хотите снизить теплопотери дома через вентиляцию, вы можете обустроить приточно-вытяжную вентиляцию и снабдить ее рекуператором тепла.

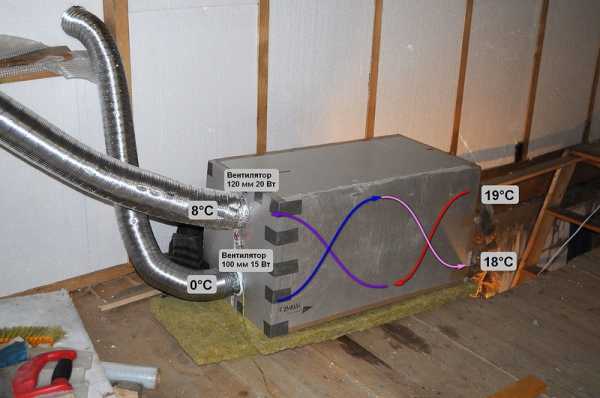

Рекуператор будет отбирать на выходе тепло у выходящего воздуха и нагревать этим теплом входящий уличный воздух.

Температура выходящего воздуха может быть +19 +26 градусов по Цельсию, а температура входящего уличного воздуха в зимний период от 0 до минус 40 градусов по Цельсию.

Разница может быть до 60 градусов. Зачем терять такой тепловой потенциал воздуха, который все равно удаляется из помещения?

Хороший рекуператор способен поднять общую тепловую эффективность дома на 10-15 процентов.

dompraktika.ru

Вентиляция в частном доме своими руками схема

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Система воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Содержание статьи

Видео: вентиляция в частном доме

Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома

Загрузка…

homemyhome.ru

Вентиляция в частном доме своими руками: схема устройства и монтажа

Воздух, находящийся внутри помещения, всегда содержит большое количество влаги.

Эта влага конденсируется на предметах и проникает внутрь многих строительных материалов.

К чему это приводит – знают все. Отсыревание, плесень, грибок, разрушение конструкции и негативное влияние на здоровье обитателей дома.

Решить разом все проблемы поможет вентиляция в частном доме своими руками. Схема для отдельных помещений и принципы монтажа каналов и вентиляторов.

Естественная вентиляция

Для создания естественной вентиляции требуется наличие вытяжного канала без каких-либо электрических приборов.

Воздух движется по шахте благодаря разнице температур и давления в комнате. Такой способ проветривания не стабилен, зависим от погоды, и может не справляться с объёмами работы.

Однако соорудить каналы на естественной тяге проще и дешевле всего.

Принудительная вентиляция в частном доме

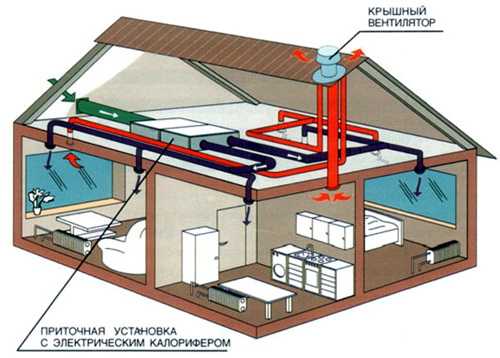

Стабильность и равномерность проветривания может обеспечить принудительная вентиляция, где тягу создаёт вентилятор, а воздух дополнительно фильтруется, подогревается или охлаждается.

Забор происходит с улицы, поток поступает в вентиляционный блок, в котором находятся: вентилятор, фильтр, может быть рекуператор (устройство, позволяющее подогревать входящий поток без применения электроэнергии). Затем по системе воздуховодов, свежий воздух поступает в комнаты.

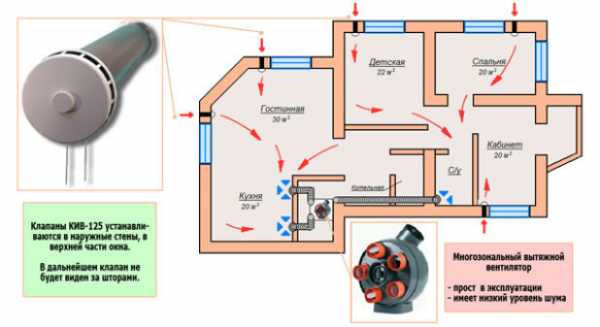

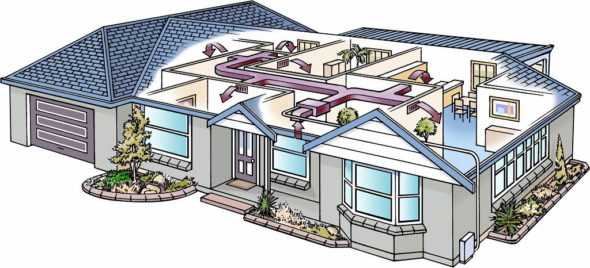

Система вентиляции в частном доме — схема

Создаётся некоторое избыточное давление и новый поток вытесняет находящийся в помещении тёплый воздух (он может удаляться через шахту естественной тяги, через кухонную вытяжку, вентиляцию в ванной, или даже печную трубу).

Какую вентиляцию лучше использовать для частного дома?

Система вентиляции частного дома, как мы уже говорили, может быть естественной или принудительной. Приточно вытяжная вентиляция в частном доме – это золотой стандарт вентиляции, к которому нужно стремиться. Но их сооружение может быть весьма дорогостоящим.

Чтобы сэкономить, многие прибегают к смешанному типу: приток делают принудительным, а отток – по законам физики. Либо устанавливают принудительную вентиляцию только в тех комнатах, которые наиболее остро нуждаются в ней (кухни, подвалы, санузлы).

Для больших коттеджей, домов, построенных по современным стандартам качества (материалы и окна герметичны) и местности с загрязнённым воздухом,- не обойтись без качественной принудительной системы вентиляции!
Схема, монтаж и устройство вентиляции в частном доме своими руками
Итак, рассмотрим, как сделать вентиляцию в частном доме. Вначале нужно сделать план, в котором будет указано расположение будущих каналов, где осуществляется забор, где будет отвод, в каком направлении будут двигаться потоки. Разработкой таких схем занимаются профессионалы.
Вот основные правила, по которым разрабатываются вентиляционные чертежи:
Комната с самым загрязнённым воздухом должна находиться в конце цепочки.
В кухне или санузле чаще всего располагают выходное отверстие, но приток здесь делать нельзя.
Вытяжные отверстия лучше всего делать под потолком или в потолке и максимально прямо направлять вверх.

Вход и выход располагают друг от друга как можно дальше.
Во время проектирования производят расчёт воздухообмена и требуемое сечение воздуховодов. Для этого нужно знать объём каждой комнаты и помножить его на количество раз, сколько нужно по нормам, чтобы за час обновлялся весь воздух.
Так, в спальне или зале воздух должен обновляться раз в час (это приток).
А для многих комнат есть готовые нормы оттока, например:
В кухне должно замениться не менее 90 м³/час.
В ванных – 25 м³/ч.
В туалетах – 50 м³/ч.
Складываем отдельно комнаты, для которых рассчитывали приток, и помещения, где требуется только отток. В идеале должен быть баланс – сколько поступило воздуха, столько и вышло. Но на практике, цифры обычно разные. Выбирается больший показатель и берётся за основу.
Существуют другие способы расчётов, например по количеству человек. Так, человек, постоянно находящийся в помещении должен получать 60 м
3 воздуха в час, а временный посетитель 20 м³.

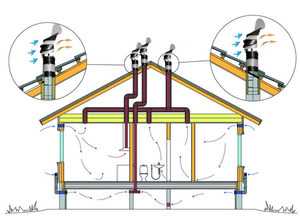

Система вентиляции. Схема движения воздушных масс
Определить сечение воздуховода можно по специальной таблице, где один показатель – объём воздухообмена, а второй – скорость движения потока по системе (по нормам в боковых ответвлениях скорость не должна быть выше 3 м/с). На пересечении выбранных показателей и будет необходимый диаметр трубы.
Воздуховод диаметром 15 см и высотой 3 м обеспечит воздухообмен 30 м³/ч.
Самое влажное место в жилом помещении — ванная. Чтобы в ней не образовывалась плесень и воздух не становился затхлым, нужна качественная вентиляция. Вытяжка в ванную комнату: советы по выбору и монтажу, читайте внимательно.
Виды приточно вытяжных установок для квартир рассмотрим тут.

Прошло то время, когда кухонные вытяжки были громоздкими и только портили интерьер кухни. Теперь многообразие моделей позволяет вписать в дизайн кухни данный полезный агрегат. Здесь http://microklimat.pro/sistemy-ventilyacii/kak-vybrat-vytyazhku-dlya-kuxni.html вы найдете обзор типов вытяжек для кухни и получите рекомендации по выбору устройства.
На кухне
Кухонный воздух наполнен запахами, жирами и дымом, которые образуются в процессе готовки. Чтобы их удалять, нужно обязательно установить над плитой вытяжку. Она будет отводить отработанный поток на улицу.
Однако есть модели вытяжек циркуляционного вида, которые фильтруют воздух и возвращают его назад в кухню. Способ можно использовать в крайнем случае, если нет возможности сделать полноценные каналы на улицу.
Нужно знать, что:
Ширина вытяжного купола должна соответствовать ширине плиты.

Вытяжку нельзя подключать к вытяжке котла.
Мощности прибора должно хватать, чтобы обновить кухонный воздух 6 — 12 раз за час.
Вытяжка рассчитана на установку над плитой на 65-85 см.
В ванной
Вентиляция в ванной в частном доме требует особого подхода. Сырой воздух – главное отличительное условие, которое учитывают при создании вытяжки:
Нельзя делать приточных отверстий, иначе влажный пар расползётся по всем комнатам дома.
Естественная вентиляция часто не справляется с задачей проветривания (требуется 25 — 50 м³ воздуха в час).
Небольшой вентилятор для принудительной системы стоит недорого, монтируется просто и выглядит эстетично.
Вентилирующее устройство обладает повышенной степенью защиты от влажного пара, а проводка монтируется в закрытые каналы и гофрированную оболочку.
Выбрав современный прибор с гигростатом, можно совершенно не переживать за ванную – при достижении в ней определённого уровня влажности, вытяжка будет включаться автоматически и работать, пока влажность не нормализуется.

В туалете
Вентиляция в туалете частного дома должна быть оборудована хорошим вытяжным устройством, а вот приток здесь делать нельзя:
Мощность вытяжки должна обеспечить воздухообмен в 50 м³/час, а если санузел совмещён – и того больше.
Включение вытяжки в туалете удобно совмещать с выключателем света.
Делать вытяжное отверстие нужно как можно выше, а лучше на потолке.

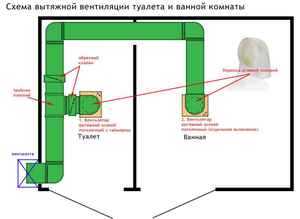

Каналы, туалета и ванной, расположенные на одном уровне, можно объединить в общий воздуховод.
В подвале
Вентиляция подвала в частном доме может быть естественной или принудительной, в зависимости от условий. Если подвальное помещение занимает менее 50 м², его можно оснастить естественной вентиляцией.
Для больших подвалов делается принудительный вариант (и лучше позаботиться о вентиляции на этапе строительства, иначе потом понадобятся сложные бурильные работы).
Важное правило расположения отверстий притока и оттока: они должны быть максимально далеко друг от друга.
Понадобится ли применение труб, будет зависеть от высоты цоколя и глубины подвала.
Для небольшого пространства может быть достаточно, сделать по периметру несколько отверстий и защитить их решётками от проникновения грызунов.
Но воздух на дно глубоких помещений должна доставлять труба. Вытяжка же делается на противоположной стене в верхней точке цоколя.
Диаметр труб вентиляции для подвала должен быть не менее 12 см.
Вентиляция в доме с камином или печью
Процесс горения дополнительно расходует кислород из помещения, поэтому в доме с печью особенно важно обустроить качественный приток воздуха.
Если этого не сделать, будут проблемы с догоранием топлива, хуже будет тяга в трубе, а люди ощутят на себе нехватку свежего воздуха.
Особые правила вентиляции есть и для газовых котлов, которые перечисляются в требованиях к помещению для установки оборудования.
Чтобы обеспечить воздушным потоком непосредственно печку или камин, иногда проводят трубу под полом, а выход делают в непосредственной близости от отопительного прибора.
Заключение
Вентиляцию важно правильно рассчитать, чтобы не устроить в доме сквозняк, не замёрзнуть, и не перемешать по всему дому различные запахи и влагу. Но её устройство просто необходимо, как для здоровья жильцов, так и для сохранности строительных конструкций.
При отсутствии качественной вентиляции даже самые современные устройства в виде ионизаторов и увлажнителей не способны улучшить микроклимат помещения. Система приточно вытяжной вентиляции — наилучший вариант для комфортной жизни.
Для чего нужен калорифер в система приточной вентиляции и как правильно выбрать прибор, читайте в этой статье.
Видео на тему

microklimat.pro
Как сделать вентиляцию в частном доме своими руками: схема
Система вентиляции в частном доме.
Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции.
Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.
Какую систему вентиляции выбрать — естественную или механическую?
Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией.
Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.
Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой.
Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в частных жилых строениях. Поэтому при большой площади дома зачастую приходится прибегнуть именно к механической вытяжке.
Приток воздуха в помещение также не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.
Переток воздуха

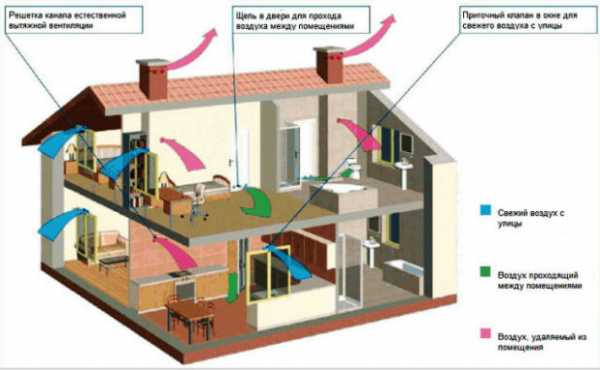

Схема организации перетока в вентилируемом пространстве
зона притока воздуха
зона перетока воздуха
зона вытяжки воздуха
Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения.
Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

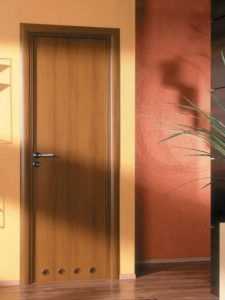

Дверь с переточной решеткой
Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.
Зазор под дверью для свободного движения воздуха
Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).
Приток воздуха
За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.
Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.
Инфильтрация — естественный приток через неплотности наружных ограждений.
(окон, наружных дверей и стен дома)
Естественный приток воздуха через неплотности в оконных и дверных проемах
Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2).
При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока.
Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.
Естественный приток через проветривание
Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна.
Металлопластиковые окна в положении проветривания
несет за собой большие потери тепла;
в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;
обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.
Проветривание при полностью открытых окнах
быстрый обмен воздуха в помещении – всего 4-10 мин;
нет эффекта охлаждения конструкций.
Проветривание при полностью открытых окнах и входной двери.
опасный для здоровья сквозняк;
максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.
Примечание
Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый.
И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов.
Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.
Естественный приток через приточные стеновые и оконные клапаны
В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности.
Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая.
Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.
Окно с приточным клапаном
Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

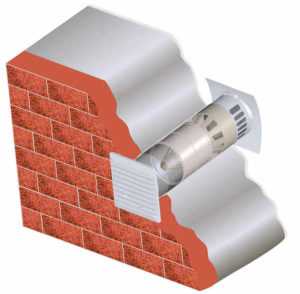

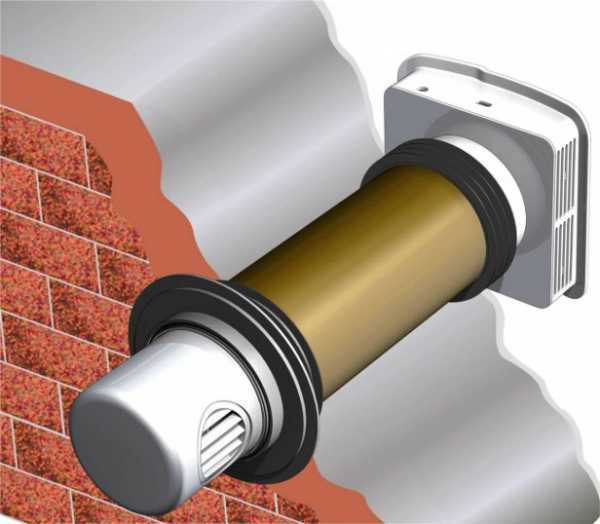

Стеновой приточный клапан
Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого.
Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.
Приток воздуха в зоне действия радиатора
С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.
Установка приточного клапана непосредственно за радиатором
Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).
Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.
Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Классификация и расчет систем вентиляции дома.
Принудительный приток с применением всасывающих вентиляторов
Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений.
Тогда Вам подойдет система принудительного притока воздуха.
Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель.
А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты).
Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе.
Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими.
При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.
Схема набора оборудования для приточной вентиляции
Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.
Вытяжка воздуха
Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).
Вентиляционный канал из кирпича
Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.
Виды вентиляционных каналов
а — размещение вентканалов в кирпичной стене;
б — вентиляционные приставные каналы;
в — подвесной вентиляционный короб;
г — вывод на крышу вентиляционной шахты.
Естественная вытяжка
Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.
Механическая вытяжка
Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической, установив в ванные комнаты и санузлы, вытяжные вентиляторы.
Вытяжные вентиляторы
На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал.
Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.
Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света.
Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.
Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.
Схема реализации приточно-вытяжной вентиляции в здании
вытяжной вентилятор;
приток воздуха через неплотности оконного проёма;
приток воздуха через приточный клапан;
переточная решетка в дверном проеме.
Вентиляционные системы с рекуперацией.
В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев.
Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС.
Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.
Принцип работы системы рекуперации
Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.
Расположение оборудования системы рекуперации
В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака.
Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).
Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке
Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении
Виды воздуховодов
При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).
Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?
В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.
В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.
Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами.
Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.
Кухонная вытяжка
Часто при комплектации системы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается.
Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя.
Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.
Как сделать вентиляцию в частном доме видео
svoimy-rukamy.ru
Вентиляция в частном доме – естественная или принудительная?
Еще статьи на эту тему:
Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?
В частных домах повсеместное распространение получила система естественной вентиляции, в которой перемещение воздуха обусловлено разностью температур воздуха в помещении и на улице. Популярность естественной вентиляции объясняется простотой конструкции системы и её дешевизной.
Как правило, простое и дешевое – не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и считают затраты на содержание жилья, в частных домах получили большое распространение различные системы принудительной вентиляции.
В частных домах применяют следующие системы принудительной вентиляции:
Принудительную вытяжную вентиляцию, когда удаление воздуха из помещений дома производится принудительно, а приток воздуха с улицы происходит естественным путем, через приточные клапаны.
Принудительную приточно-вытяжную вентиляцию, в которой и приток и удаление воздуха в помещения дома выполняется принудительно.
Принудительная вентиляция может быть местной (распределенной) или централизованной. В местной системе принудительной вентиляции электрические вентиляторы устанавливают в каждом помещении дома, где это необходимо. В централизованной системе принудительной вентиляции вентиляторы находятся в одном блоке вентиляции, который трубами соединяют с помещениями дома.
Система естественной вентиляции в частном доме — особенности и недостатки
Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.
Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.
На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.
Схема вентиляции помещений в многоэтажном частном доме
Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь. Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа.
По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 ^оС, без учета воздействия ветра.
Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 ^оС.
Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом. Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.

На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.
В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.
Нормы естественной вентиляции
Российские строительные правила СП 55.13330.2011 «Дома жилые одноквартирные», пункт 8.4. требуют:
Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.
Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час, из ванны, уборной – 25 м³ воздуха в час.
Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.
Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток
Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:
Таблица из СП 54.13330.2011 «Здания жилые многоквартирные»
Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 ^оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22 ^оС ) .
Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.
Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.
Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.
Например, при температуре наружного воздуха выше +5^оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.
Система естественной вентиляции в частном доме работает следующим образом
В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.

Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.
В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.
Приточный клапан в окне.
Приточный клапан в стене.
Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? 😕 )
Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха. Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.
Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.
Недостатки естественной вентиляции
Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков, служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.
Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.
В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.
В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.
В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.
Как улучшить работу естественной вентиляции
Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.
В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.
Автоматизация работы клапанов позволит сократить потери тепла с уходящим через вентиляцию воздухом на 20-30%, а общие теплопотери дома на 7-10%.
Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.
Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.
Строительные правила допускают кратность воздухообмена в нерабочем режиме помещений снижать до 0,2 объема помещения в час, т.е. в пять раз. В доме всегда найдутся редко используемые помещения. Особенно, на верхних этажах дома. Зимой обязательно закрывайте клапаны вентиляции в редко используемых помещениях.
Проветриватель в наружной стене обеспечивает принудительный приток воздуха в помещение. Мощность вентилятора всего 3 -7 Вт.
По сравнению с приточным клапаном проветриватель имеет следующие преимущества:
Объем поступающего с улицы воздуха ограничивается лишь мощностью вентилятора.
Создают в помещении избыточное давление, благодаря чему в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
Снижают зависимость работы естественной вентиляции от климатических факторов.
Достижима глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
Обеспечивают лучшую защиту дома от уличного шума.
Проветриватели, оснащенные электронной системой климат-контроля, подогревом воздуха, особыми фильтрами часто называют бризерами.
В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.
Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме
Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см². Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.
Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800 см². Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.
Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).
Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.
Вентилятор в канале естественной вентиляции
Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление, превышает величины, необходимые для постоянного проветривания.
Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.

Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.
Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.
Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.
Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.
При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.
Для исключения потерь тепла рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.
В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.
Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.
Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.
Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы. Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.
Естественная вентиляция в частном доме — это система:
простая и дешевая в монтаже;
не имеет каких-либо механизмов, требующих электропривода;
надежная, не ломается;
очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
не шумит;
эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.
Вентиляция верхних этажей многоэтажного частного дома
В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.
Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.
Существует два варианта устройства естественной вентиляции верхних этажей дома.
Читайте: Вентиляция мансарды и верхних этажей частного дома
Вентиляция в деревянном доме
Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.
В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.
В комнатах дома, как правило, нет печей.
Система вентиляции в таких современных деревянных домах просто необходима.
Вентиляция гардеробных и кладовок
В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.
Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.
Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.
Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.
Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.
Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.
Вентиляция частного дома. Воздушные потоки в доме — видео :
Цель вентиляции — улучшить качество воздуха в доме. Существует конфликт между необходимостью улучшения качества воздуха и минимизации расходов на устройство современной вентиляции и сокращения потребления ею энергии.
Между тем, вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.
Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.
При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена менее дорогая и энергоемкая система вентиляции.
Еще статьи на эту тему:
Еще статьи на эту тему
domekonom.su
Вентиляция в частном доме своими руками
Наши жилища постепенно становятся все более «закупоренными». Объяснение простое – глядя на то, как стремительно растут цены и тарифы, собственники стараются по максимуму снизить теплопотери.
Достижению этой цели способствует замена деревянных оконных блоков на более современные пластиковые изделия, наличие в продаже различных утеплительных, облицовочных материалов и ряд иных факторов. Традиционно обустраиваемая естественная вытяжка в таких условиях не может эффективно выполнять свою функцию, поэтому для создания приемлемого (комфортного) микроклимата в частном доме следует установить полноценную вентиляционную систему.
Разберемся с одним из наиболее простых вариантов вентиляции – схемой с выходом в стену и особенностями ее монтажа своими руками.
Вытяжка и вентиляция – понятия несколько разные. Главное отличие между ними в том, что в первом случае, как правило, подразумевается организация воздухообмена лишь в одном помещении. Поэтому для частного дома необходима именно полноценная вент/система.
Содержание статьи
Общая информация о вентиляционной системе
Принудительная вентиляция обойдется несколько дороже, поэтому у такого решения есть и противники. Они считают, что если правильно составить схему с выходом в стену, грамотно произвести инженерные расчеты, обеспечить свободную циркуляцию воздушных масс через все помещения, то для частного дома лучшее решение – вентиляция естественная. С точки зрения экономичности и простоты монтажа своими руками такой вариант, несомненно, предпочтительнее.
Однако есть и минус – такая схема не позволит производить искусственное регулирование скорости воздушных потоков, следовательно, в ряде случаев и устанавливать именно тот микроклимат, который необходим в жилище. А причин тому может быть несколько.
Например, постоянные изменения направления ветра, его силы. Кроме того, придется использовать каналы, проходы через стены большего сечения, а это уже определенные неудобства и при монтаже, и в плане «маскировки» элементов системы.
Решать, на каком типе вентиляции остановить выбор, предстоит собственнику. Одно дело, если частный дом из древесины (значит, его стены «дышат»), другое – из кирпича. Многое зависит и от этажности, планировки. Вряд ли кого устроит перспектива организации хорошего проветривания помещений в зимнее время методом открывания всех дверей и окон.
В любом случае, в основе своей схема вентиляции с выходом в стену совершенно идентична. Разница лишь в линейных параметрах каналов и наличии/отсутствии некоторых механизмов. В первую очередь, вентилятора. Поэтому далее – лишь общее описание порядка расчетов и особенностей монтажа системы, которое справедливо для любого ее типа.
Особенности схемы вентиляции
В принципе, в основных моментах ее организации разбираются все. Что такое переток масс воздуха между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотный монтаж системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому кое-что следует уточнить.
В здании может быть несколько независимых вент/систем, охватывающих однотипные сектора, уровни и так далее. Все определяется габаритами, этажностью, планировкой строения. Для частного дома достаточно, как правило, и одной, но при условии, что она грамотно рассчитана и смонтирована. Критерий – в схеме вентиляции должны быть задействованы все без исключения помещения.
Обязательное наличие точек поступления (забора) воздуха извне и его отвода (удаления) наружу. В нашем случае они располагаются в стенах.
Что учитывается при составлении схемы вентиляции
Планировка частного дома
В зависимости от удобства и целесообразности прокладки трассы вент/каналов, проходов в стенах определяются места крепления решеток и коробов. Для принудительной системы имеет значение возможность подключения электрических механизмов к сети пром/напряжения.
Параметры вентиляционных каналов
В первую очередь – их сечение и профиль. Для подобных расчетов в интернете имеются специальные таблицы. Сделать необходимые подсчеты можно и на онлайн калькуляторах. Их легко найти на тематических сайтах. И вот здесь становится понятно, что для некоторых помещений естественной вентиляции будет явно недостаточно, что и подтверждает мысль, высказанную в начале статьи – для частного дома предпочтительнее система принудительного типа . Как вариант – комбинированная, когда она монтируется для отдельных комнат, чтобы не устанавливать громоздкие короба (трубы).
Это объясняется тем, что при составлении схемы и расчете параметров главный критерий – скорость потока, измеряемая в м³/час. С уменьшением величины профиля канала она должна возрастать. Без установки вентилятора этого добиться в некоторых случаях невозможно.
Например, крупногабаритные вент/каналы в маленьких помещениях – нонсенс. Замаскировать их точно не получится, да и полезный объем они существенно уменьшат. Что же касается комнат, в которых воздуху требуется более частое освежение (кухня, прачечная, сан/узел), то в них монтаж принудительной вытяжки просто необходим.
Вид оконных блоков
Считается, что если в доме они деревянные, то проблема притока воздуха извне частично решена (через щели, зазоры). Но здесь многое зависит и от специфики их монтажа. Насколько герметично заделаны все стыки, можно ли устранить недостатки – вот это и следует определить.
Еще лучше – если планируется рамы поменять. Те же деревянные на изделия пластиковые. Этим желательно заняться параллельно с монтажом вентиляции. При заказе блоков нужно лишь оговорить с изготовителем, чтобы в них были установлены приточные клапана (оконные). В этом случае не потребуется делать в стене специальный проход (а то и несколько). А заниматься этим придется для установки других клапанов, стеновых. Иначе не обеспечить притока свежего воздуха с улицы.
Рекомендация по выбору воздуховодов
При обустройстве вентиляции используются воздуховоды из металлов или пластиков. Для частного дома последний вариант лучше – и по удобству монтажа, и по более низкой стоимости. Но в продаже встречаются пластики разных модификаций. С точки зрения практичности целесообразно приобретать все комплектующие системы вентиляции из ПВХ. Они выгодно отличаются от аналогов прочностью и неподверженностью деформации при перепадах температуры. А в отдельных комнатах частного дома (например, кухне) они могут быть значительными.
Примеры схем вентиляции для частных домов
Все строения отличаются проектами и внутренним наполнением. Поэтому однозначной рекомендации по составлению схемы и монтажу системы вентиляции своими руками не даст ни один специалист. Только лишь после непосредственного ознакомления со спецификой конкретного частного дома и его планировкой.
Особенности монтажа вентиляции в частном доме
Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.
На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?
Принудительная вентиляция – от 3 до 5.
Естественная вытяжка – до 1.
В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.
dearhouse.ru
Вентиляция в частном доме своими руками: схема, моменты проектирования
Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.

Как начать и важные моменты проектирования
Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:
Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.
Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.
Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.
Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.
Свежий приточный воздух по стандартам и правилам
Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.
Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.
Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:
Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.
Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.
Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.
Правильный подбор и расчёт параметров приточных каналов
Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.
Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:
Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.
Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.
Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого — 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:
Высота вентканалов для дома – 4 м;
Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
Число каналов определяется делением 225/45,96=4,9.
То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.
Дополнительное оборудование, улучшающее жилищные условия
Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:
Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.

Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.
Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.

Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.
Видео о вентиляции частного дома
couo.ru
