в чем отличие, плюсы и минусы, монтаж своими руками

Фундаментная плита Европейского образца – это новшество в строительных технологических решениях в России. То, что мы пробуем и соображаем по несколько лет, зарубежные коммерческие компании тестируют, улучшают и, в итоге, продают по всему миру. Подобное относится даже к фундаментным плитам, чьи минусы и плюсы, способы монтировки рассмотрим очень внимательно.

В чем разница

Фундаментная шведская или финская плита – это заграничные технологии, разработанные для местных почв или климатических зон. У нас есть «Русский» плитный фундамент, конструкционная особенность которого – это толстая плита и массивные ребра. Важнейшее в любом типе основы – это прочность и долговечность, поэтому предназначение именно «Русского» фундамента в большом прочностном запасе.

Финская плита (плитный фундамент) — это разработка финских инженеров. А многое из этой Европейской страны принято считать эффективным и продуманным. В сравнении с «Русской», финская плита чуть тоньше, но с замечательным утеплением. Этот тип плитного фундамента заранее просчитан не просто под тяжелый климат, а под систему теплого пола. Такая «модернизированная технология» — норма для стран Прибалтики. Финскую плиту еще называют холодным контуром.

К сведению! На такие плиты укладывают толстый слой утеплителя, от 15 см и более.

Вот для чего это придумано: толстый слой срезает перепад холода между плитой на грунте и теплым полом. Еще есть армированная стяжка, в которой и делают систему теплого пола. Что интересно, финская плита должна быть залита за один раз. Так процесс строительства идет гораздо быстрее.

Шведский тип фундамента или плиты пришел, естественно из одноименной страны. На деле это та же финская технология, но с несколькими отличиями

Где принято применять

Шведскую и финскую технологию практикуют чаще с таких случаях:

1. При работе на почвах с повышенным уровнем влажности.
2. Под частные дома на слабых грунтах.
3. Если земля имеет высокие грунтовые воды.
4. Проблемные участки, где много перепадов высоты.

Что рекомендуют специалисты

До снятия грунта и начала разметки как для финского, так и для шведского фундамента желательно позаботиться о таких моментах:

1. Обязательно понадобится дренажная система. Без нее не будет отвода воды от постройки.
2. Песок и щебень лучше выдержать в равно пропорции и утрамбовываться очень тщательно.
3. Можно использовать геотекстиль. Его монтируют на грунт или между слоями.
4. Лучше продумать в теории подводку и проводку электричества. Также нужно рассчитывать отопление и канализационную систему.
5. Для финской плиты важен утеплитель, точнее его качество. На горизонтальный слой будут впоследствии естественные нагрузки, поэтому сэкономить не получится.
6. Для долговечности внутренней составляющей принято использовать в работе материалы из: полибутана, полиэтилена, меди и пластика.

Как монтировать

Начнем описание со шведских плит. Работу (подготовку) делают по такой последовательности:

1. Бережно снимают почву (ее верхний слой). Рассчитывают по площади фундамента, но правильнее, когда снято земли с запасом в метр или полтора.
2. Насыпают амортизацию в качестве песка. Достаточно слоя в 15-20 сантиметров. Сухой песок нужно обязательно увлажнить и уже потом утрамбовать.
3. Делают дренаж и необходимые для жизни коммуникации.
4. Засыпают гравий. Желательно выдержать ту же пропорцию, что и с песком.
5. Укладывают пенополистерол. В этом же цикле нужно позаботиться и об опалубке. Она образует бока будущей постройки.
6. Проверяют горизонт получившегося основания.
7. После проверки нужно устанавливать временные подставки. На них потом ставят армирующую основу для плит.
8. В этот же «слой» нужно поставить трубы для теплого пола, которые обязательно прокачиваются теплым воздухом.
9. Поверх всего заливается небольшой слой (до 10 см) бетона.

Технологические этапы по «финской плите»:

1. Подготовительная работа.
2. Устройство подушки из песка.
3. Монтаж слоя гидроизоляции.
4. Монтаж закладных труб и инженерных коммуникаций.
5. Бетонирование самой плиты.
6. Монтаж толстого слоя утеплителя (от 15 см и более).
7. Установка плит с теплыми полами и дополнительными коммуникациями.

И это в поверхностном перечислении. Как видим, работа в сравнении со «Швецией» разница только в утеплителе и теплых полах. Но для общего понимания лучше добавить несколько слов о рабочем процессе.

Начинают работу с расчетов. Необходимо выяснить «нулевой» угол и разности высот по площади. Чаще всего берут нивелир. С помощью современного устройства легко рассчитать нужные работы по выравниванию, что положительно скажется на общей конструкции. И только после этого приступают к разметке.

Важно! Именно для «финской плиты» готовят неглубокий котлован. Не обязательно брать в расчет уровень грунтовых вод или глубину промерзания. Но даже скромный по глубине котлован необходим.

Итак, разница в монтаже такая:

И финский, и шведский утепляется обязательно. Но если второй защищают от потери тепла по бокам (грунтовая часть), то финский имеет внушительной слой утеплителя между стяжкой и бетоном. Получается, что именно финская технология дает высокий, теплый и современный тип фундамента. Интересно, что после высыхания стяжки можно сразу приступать к финишной облицовке.

Некоторые этап работ:

Укладка дренажных труб

Укладка геотекстиля

Арматура.

Окончательная заливка бетоном после укладки теплого пола.

Про плюсы и минусы

1. Высокий цоколь. «Поднять» фундамент придется достаточно высоко от земли, что, конечно, только на руку для строительства дома.
2. Лучшая энергоэффективность. Полы уже защищены от мороза и оборудованы теплым полом по технологии.
3. Не нужно черновых полов.
4. Очень просто в процессе строительства сделать систему теплого пола на весь срок службы здания.
5. Не трудно поставить на любых рельефах.
6. Разрешается заливать и монтировать так, где высокие грунтовые воды или проблемная почва.
7. Чистовую отделку можно выполнить как только подсохнет стяжка.

Минусы:

1. Серьезные земляные работы. Нужен обычный по размерам котлован, а его создание стоит денег или трудозатрат рабочих.
2. Естественно, дорогая работа. Конструкция обойдется на 30-40% дороже в сравнении с классической «русской плитой».
3. Сам процесс монтажа занимает не одну неделю. Выполнить все циклы за несколько дней просто невозможно.

Для шведской плиты также есть вердикты. Из плюсов следующее:

1. Для создания сгодится любая твердая почва.
2. Теплый пол и коммуникации находятся в самой плите.
3. Верхний слой фундамента – это уже готовый пол, который не нуждается доработке или дополнительной отделке.
4. Монтаж не более 14 дней.
5. На плите разрешается планировать тяжелые конструкции по типу любых печей или каминов.

А минусы такие:

1. Пусть общая стоимость из всех плитных конструкций фундаментов не самая высокая, все равно это дорогой вид работ. Без квалифицированных бригад не обойтись, да и материалы потребуются самые качественные.
2. Требует инженерного проекта, потому что ошибки «на глаз» не допустимы.
3. Встроенные коммуникации обязательно просчитываются и утверждаются заранее, потому что потом ничего изменить или добавить нельзя.
4. Все, что внутри бетонной плиты ремонту или реставрации не подлежит.
5. Нет уверенности в пригодности технологии для Российского климата.

Итоги

Конечно, в Европейских странах по данным технологиям выполнено очень много жилых построек разного формата, но как «встанет» плитная импортная конструкция в холодных регионах Сибири или Урала не известно.

Обзор на видео

Видеоблог «Строительство дома. Просто о сложном» предлагает доходчивый и обстоятельный обзор УШП, с упором на характеристику его недостатков. Особый интерес представляют комментарии к видео- отписавшиеся со знанием дела комментируют подачу диктора.

1decor.org

Утепленный финский фундамент: технология строительства

Утепленная фундаментная конструкция для дома была разработана и впервые построена финской строительной компанией «Omatalo». Она представляет собой сочетание мелкозаглубленного ленточного фундамента и утепленного монолитного пола, устроенного прямо по грунту. Кроме этого, система предусматривает наличие внешней тепловой изоляции под отмосткой по всему периметру здания.

В итоге технология строительства утепленного финского фундамента предусматривает:

• наличие МЗЛФ, выложенного из блоков, с опорной бетонной подошвой шириной не менее 600 мм и толщиной 200 мм;
• армированную бетонную стяжку толщиной от 80 мм, залитую на уложенный слой пенополистирольных (ППС) плит толщиной 150 мм;
• разделение ленточной части фундамента и бетонного пола пенополистирольной плитой толщиной 50 мм, которая поднимается от опорной подошвы до верха цоколя;
• утепление отмостки слоем ППС толщиной не менее 120 мм по всему периметру здания.

В зависимости от климатической зоны, в которой происходит строительство, толщина теплоизоляционных слоев может быть другой, а материал заменен на прочные сорта пенопласта.

Перед заливкой бетона внутри конструкции обычно укладываются полиэтиленовые трубы водяного теплого пола. Так же возможны варианты замены строительных блоков бетонной монолитной конструкцией. Для этого опалубку делают из прочных пенополистирольных плит.

Схема УФФ.

Объединяющими признаками всех возможных конструкций УФФ остается расположение мелкозаглубленной фундаментной ленты в разрезе, наличие теплоизоляционных слоев под стяжкой пола, на внутренней поверхности цоколя и под отмосткой.

Плюсы и минусы утепленной фундаментной конструкции

Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.

Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.

К основным преимуществам этого типа фундаментных оснований специалисты относят:

• простое и недорогое решение вопроса снижения потерь тепла;
• высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
• хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
• выполнение работ с небольшим количеством рабочих;
• последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
• возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.

К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.

Конструктивные отличия от других видов фундаментных конструкций

Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.

Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м². На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.

Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью.

По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.

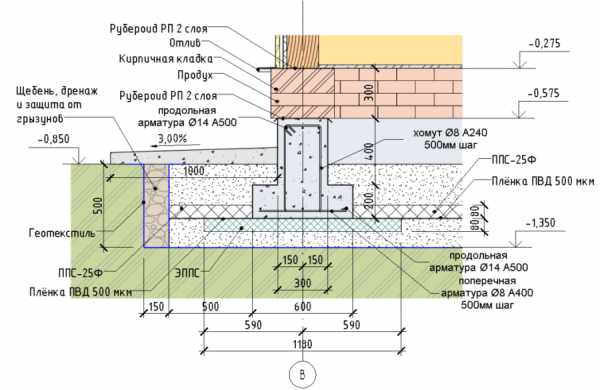

Чертеж МЗЛФ.

Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.

Область возможного применения УФФ

При рассмотрении технических характеристик фундамента финская плита утепленной конструкции, можно говорить о его допустимом применении во всех климатических зонах России, для любого типа грунта при строительстве зданий с весовой нагрузкой до 3-х тонн на 1 погонный метр ленточного фундамента.

Подобная характеристика будет соответствовать большинству возводимых зданий каркасного типа с высотой до 2-х этажей.

При увеличении опорной подушки ленточного фундамента допускается увеличение веса строительных конструкций до 4-5 тонн, но в этом случае требуется выполнение обязательного поверочного расчета по методике фундаментов ленточного типа.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;
8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

fundamentclub.ru

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин».  Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен)  —  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин».  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал «гуру»,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга.  Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell

Интерпретация от Knauf

Преимущества строительства УШП

1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т.п.
4. Система дренажа и водоотведения вокруг дома
5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью —  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.  В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ —  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту».  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много —  в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.  При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.  Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

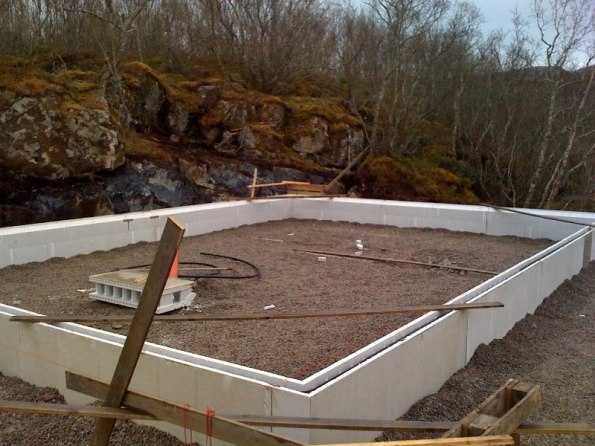

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 37 624 times, 20 visits today)

xn--d1ahabdeeoeo2a7a.xn--p1ai

УФФ утепленный финский фундамент – что это такое, обзор технологии устройства

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

• МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
• теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
• обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

• Frost Protected Shallow footing/foundations (FPSF) и
• Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

• Изящное и простое решение противоморозной защиты
• Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
• Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
• Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
• Вариант лучше, чем УШП адаптируется к уклонам участка.
• Схему допустимо применять при высоком уровне грунтовых вод

[blockquote_gray”]Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке[/blockquote_gray]

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% – 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% – 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

1. Выполняется определение места постройки на участке (если это не было определено индивидуальным проектом дома). Учитываются все естественные преграды, наружные коммуникации, границы участка, подъездные пути и проч.
2. Разметка котлована обносками (колышками с прикрепленными на них планками) производится с учетом запаса (0,3 — 0,5 м) относительно наружного периметра утепляемой отмостки.
3. Полностью удаляется плодородный слой.
4. Под несущими стенами роется траншея согласно глубине залегания подушки и необходимой высоте слоя подсыпки.


   Плодородный слой снимается и в траншею под несущие стены укладывается песок и щебень слоями по 20 см

5. Вынутые пучинистые грунты вывозятся со стройплощадки, если иное не предусмотрено планами по ландшафтному дизайну.
6. Создается дренажный уклон, выполняется дренажная засыпка на геотекстиль и уплотняется виброплитой.
7. Под подушку ленты выкладывается рулонная гидроизоляция в 2 — 3 слоя с запасом, позволяющим загнуть материал до примыкания к боковым поверхностям цоколя. Гидроизоляцию наружной поверхности цоколя можно провести позднее (если она необходима). Затем выполняется утепление подушки плитным материалом (если предусмотрено проектом).
8. Выполняется армирование подушки. Используется арматура периодического сечения диаметром 8 — 14 мм. При толщине подушки не более 25 см, как правило, обходятся двумя поясами армирования. Если иное необходимо по расчету, либо толщина достигает 30 см, выполняется третий пояс армирования. Пояса связываются вертикальными перемычками. Нижний пояс укладывается на полимерные или бетонные подкладки.
9. Монтируется опалубка и производится заливка бетона. Демонтаж опалубки производится после 50%-ного набора прочности (в зависимости от погодных условий и марки бетона период составляет 2 — 7 дней).


   Опалубка и гидроизоляция утеплённого финского фундамента. Хорошо видно армирование и гидроизоляция.

10. Выкладывается лента из фундаментных блоков.
11. Внутренняя поверхность ленты утепляется плитами ЭППС или ПСБ-С. Утепление подмостки и ее засыпку не обязательно координировать по времени с другими видами работ.


    Выполнена обратная засыпка. Вдоль внутренней поверхности ленты хорошо виден установленный предварительно утеплитель. Как вариант, часто используют пенопласт.

12. После утепления ленты производится засыпка внутренней части. Используется песок и мелкофракционный щебень. Каждые 10 см высоты производится уплотнение виброплитой. Для исключения перемешивания разнородных слой используется геотекстиль.
13. Выкладывается утепление пола. Если предусмотрено проектом, поверх плит укладывается фольгированный утеплитель.
14. Производится монтаж труб водяного теплого пола, либо электрических кабельных матов. Осуществляется установка закладных для всех предусмотренных коммуникаций.


    Смонтированная система утеплённого пола в конструкции УФФ

15. Заливка стяжки реализуется с использованием металлической сетки в соответствии со всеми стандартами работ такого типа.


    Поверхность УФФ плиты после заливки бетоном

Заключение

Самым впечатляющим результатом устройства фундамента с теплоизоляцией по данной схеме можно считать двойную выгоду от выполнения одной манипуляции. А именно: утепляющий слой, с одной стороны, является преградой на пути тепла из помещения в землю, с другой — аккумулирует восходящее от недр геотермальное тепло, предохраняя бетон и грунт от промерзания.

Вторым важным бонусом технологии является сравнительная простота и известность всех приемов работы для подавляющего большинства отечественных строительных бригад.

Видео в тему: процесс устройства финского фундамента УФФ

uteplenieplus.ru

Технология фундамента финского дома

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи
  • ВсеВидыИнструментРаботыУстройство

    Динамические и статические испытания свай

    Использование железобетонных свай

    Изготовление винтовых свай своими руками

fundamentaya.ru

Фундамент УФФ – утепленный финский фундамент / каркасный дом своими руками

Каркасные дома в настоящее время получили большую популярность, и один из главных вопросов, встающих перед застройщиком – на каком фундаменте строить каркасный дом? Среди разнообразных видов фундаментов, подходящих для строительства каркасного дома, большинство из которых мы уже осветили на нашем сайте в разделе Фундамент, остался еще один достойный внимания, это УФФ – утепленный финский фундамент. Который, к слову, очень популярен в скандинавских странах, в частности, в Финляндии, в отличии от УШП, которая не пользуется популярностью в Швеции.

Данный вид фундамента схож, с более известным и распространенным у нас в стране фундаментом – УШП – утепленная шведская плита. Но, несмотря на функциональную схожесть, есть у них и различия. Давайте рассмотрим основные отличия данных фундаментов и особенности УФФ.

Так чем же УФФ отличается от УШП:
• УФФ имеет более высокий цоколь, обычно, он не менее 40-50см
• Утепление УФФ делается по помещениям, а не на всю площадь дома, как в УШП
• у УФФ более широкие возможности устройства на участке с перепадом высот
• стоимость УФФ выше на 10-15%

Более высокая цена УФФ, в основном обусловлена высотой цоколя, большим расходом сыпучих стройматериалов и большими трудозатратами при возведении.

Преимущества УФФ:
• высокий цоколь
• тёплый пол, отдельно в каждом помещении

Недостатки УФФ:
• высокая цена, как и любого плитного фундамента, но даже выше чем цена УШП
• технологичный, трудно ремонтируемый
• большие вложения на первом этапе
• нельзя делать поэтапно, сразу после набирания прочности бетоном необходимо строить дом, т.к. его нельзя оставлять на зиму не закрытым сверху домом
• теплый пол нельзя использовать для редких прогревов зимой, он должен работать весь сезон

Как сделать УФФ – утепленный финский фундамент

При возведении УФФ первым этапом идет подготовка основания под возведение фундамента. Для этого из пятна строительства убирается слой грунта, образовавшееся углубление застилается геотекстилем, поверх него укладывается песок с послойной трамбовкой. По периметру, зачастую, устраивается дренаж. Затем, на подготовленном основании возводится подошва фундамента, так называемая «пятка» – лента с армированием, на которую производится монтаж керамзитобетонных блоков, образующих цоколь. Ширина ленты обычно варьируется в пределах 60-80см и зависит от веса возводимого дома и несущей способности основания.

Далее следует утепление ленты изнутри пенополистиролом, толщиной 50-100мм. Пространство внутри ленты заполняется песком, послойно утрамбованным, с толщиной каждого слоя 10-15см. На этом этапе происходит монтаж закладных в фундамент, под канализацию и водоснабжение, уже по помещениям, если этого не было сделано до устройства основания.

Последним этапом строительства УФФ, является утепление фундамента сверху по песку пенополистиролом, толщиной 200мм, на который укладывается армирующая металлическая сетка, а затем трубы теплого пола. После укладки теплого пола, вся конструкция заливается бетонной стяжкой, 10-20см толщиной.

Технология строительства УФФ исключает устройство подземного этажа, впрочем, как и другие плитные фундаменты. В целом, это надежная и теплая конструкция, позволяющая расширить возможности по устройству плитного фундамента. Подходит для большинства видов грунтов и большинства стеновых материалов.

Читайте так же:

• Фундамент глубокого заложения
  Фундамент глубокого заложения, он же глубоко заглубленный фундамент, – это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

• Мелкозаглубленный фундамент
  Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

• Столбчатый фундамент: конструкция, армирование, строительство
  Столбчатый фундамент – наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

• Фундамент на винтовых сваях
  Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

• Ленточный фундамент
  Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

karkasdom.info
