Утепленная гофра для вентиляции – Гибкие воздуховоды – гибкий воздуховод пвх, пластиковый воздуховод, алюминиевый гибкий воздуховод, неизолированный воздуховод, теплоизолированный воздуховод, гофрированный гибкий воздуховод, купить в магазине вентиляции Vent-Style.ru

Содержание

100, 200 мм, видео-инструкция по монтажу своими руками, вентиляционный гофрорукав, гофрированные воздуховоды, пластиковая труба, фото и цена

В этой статье мы расскажем о том, что собой представляет алюминиевая гофра для вентиляции и аналогичные изделия из других материалов. Кроме того, мы рассмотрим, каковы особенности выбора этих конструкций. Ну и, разумеется, мы приведём ряд практических рекомендаций по установке вентиляционной гофры.

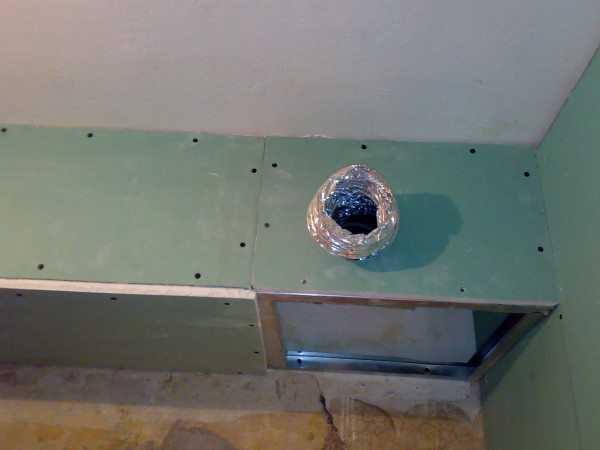

Размещение гофры в коробе из гипсокартона

Общие сведения

Вентиляционная гофрированная труба является необходимым элементом для подключения современных вытяжек. Не вызывает сомнения тот факт, что вентиляционный гофрорукав смотрится не так аккуратно, как специальный короб изготовленный из пластика.

Дело в том, что круглый рукав трудно спрятать в стену или прикрыть какими-либо декоративными элементами. Но, несмотря на эти сложности в некоторых случаях гофрорукав просто незаменим.

К примеру, гофрированная труба для вентиляции применяется в труднодоступных местах, где, по причине множественных поворотов и изгибов, смонтировать обычный пластиковый короб затруднительно.

Основные разновидности воздуховодов и их классификация

Жесткие трубы для вентиляции

В настоящее время воздуховоды, предназначенные для присоединения вытяжек, представлены следующими модификациями.

  1. Пластиковая или металлическая труба (жесткий короб) с идеально гладкой внутренней поверхностью. Отсутствие внутреннего рельефа обеспечивает бесшумность эксплуатации вентиляционного оборудования. Гладкая внешняя поверхность, в свою очередь, гарантирует эстетичность внешнего вида соединительного элемента.

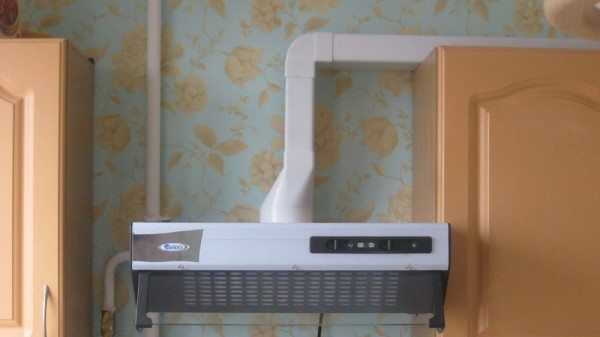

На фото подключение вытяжки жестким пластиковым коробом

Единственным существенным недостатком таких конструкций является малая степень гибкости и, как следствие, невозможность применения на стенах и потолочных перекрытиях со сложным рельефом поверхности.

Пластиковые воздуховоды целесообразно применять тогда, когда их можно прикрыть подвесным потолком, декоративными панелями и прочими заградительными конструкциями. Цена пластикового воздуховода в сравнении с металлическими аналогами высока.

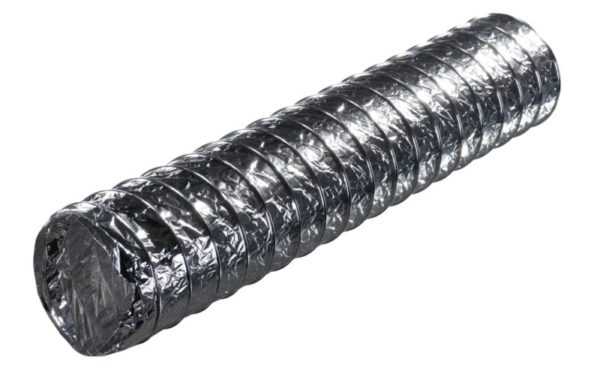

Алюминиевая вентиляционная гофра 200 мм с теплоизоляцией

  1. Гофрированная алюминиевая труба для вентиляции является более актуальным и востребованным вариантом, так как обладает целым рядом преимуществ, среди которых отметим следующее:
  • высокая износостойкость;
  • устойчивость к механическим деформациям;
  • простота проведения монтажных работ;
  • малая степень нагрузки на перекрытия здания
  • абсолютная герметичность, несмотря на подвижность стыков;
  • устойчивость к повышенным температурам (до +250°С) и, как следствие, возможность использования для отведения отработанных газов в системах автономного отопления;
  • универсальность применения, так как гофра с одинаковым успехом эксплуатируется в помещениях общественного, жилищного и технического назначения;
  • приемлемая цена и, как следствие, привлекательная себестоимость готовой вентиляционной системы в целом.

Впрочем, наряду с очевидными преимуществами, есть не менее очевидные недостатки, среди которых:

  • низкий уровень жесткости вентиляционной магистрали в целом;
  • низкая интенсивность прохождения воздушного потока за счет недостаточной аэродинамики внутренней поверхности стенок;
  • сложность проведения диагностики повреждений или засоров, а также сложность выполнения очистки и дезинфекции вентиляционных каналов;
  • по ряду конструкционных особенностей гибкие алюминиевые воздуховоды не могут быть применены в высокопроизводительных вентиляционных системах.

Конструкционные особенности

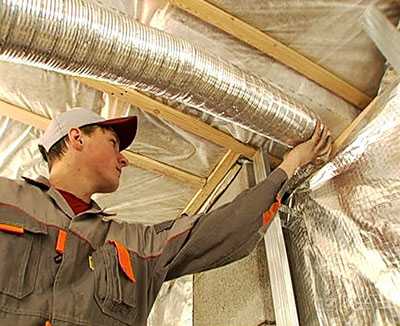

Вентиляционная гофра 100 мм в процессе монтажа

Гибкие воздуховоды конструктивно представляют собой многослойное изделие, изготовленное из алюминия и прослойки полиэстера. Армирующим элементом конструкции является спираль из стали. Спираль не только задает требуемую степень жесткости изделию, но и обеспечивает изменение направления трубы на поворотах в виде характерной гармошки.

Алюминиевые воздуховоды изнутри могут быть гладкими или гофрированными.

  • Модификации с гладкой внутренней поверхностью характеризуются повышенными аэродинамическими свойствами. Поэтому такие модификации воздуховодов целесообразно устанавливать на трассах большой протяженности.

Существенным недостатком модификаций с гладкой внутренней поверхностью стенок является более сложный монтаж.

  • Гофрированные воздуховоды из алюминия характеризуются меньшей аэродинамикой, но, несмотря на этот недостаток, им можно задать любое необходимое направление, что существенно упрощает провождение монтажа.

Особенности выбора

Ребристая внутренняя и внешняя поверхность

На что обратить внимание, выбирая гофрированные воздуховоды для вентиляции? Так как технология монтажа и эксплуатации этих соединительных элементов одинакова, независимо от марки производителя, основное внимание обращаем на диаметр поперечного сечения.

В итоге, для того чтобы сделать правильный выбор, необходимо руководствоваться параметрами выпускного отверстия оборудования, которое вы планируете присоединять посредством гибкого воздуховода.

Если инструкция вытяжки предполагает применение гофры определенного диаметра, именно этот диаметр и следует применять, так как несоответствие реальных размеров указанным приведёт к невозможности монтажа или к недостаточной герметичности соединения.

Стандартные диаметры промышленно изготавливаемых алюминиевых гофр следующие:

  • 200 мм;
  • 150 мм;
  • 125 мм;
  • 100 мм.

Как правило, перечисленные типоразмеры достаточны для установки всех промышленно производимых вытяжек и прочего оборудования которое нуждается в подключении к вентиляционной системе.

Важно: Приобретая воздуховод для бытовой вытяжки, следует помнить о том, что вентиляционный канал с большим количеством прямых углов и длиной свыше 2 метров негативно влияет на производительности системы. Решением этой проблемы может стать приобретение отводного канала с меньшим диаметром, который можно будет присоединить к вытяжке через переходник.

Выбор в соответствии с наличием изоляции

Эксплуатация труб большого диаметра в технических помещениях

Цена гибких алюминиевых воздуховодов во многом зависит от наличия промежуточного слоя изоляции. Модификации, без какой-либо изоляции устанавливаются и эксплуатируются в системе приточной вентиляции, где к уровню шума и пожарной безопасности не предъявляется особых требований.

Модификации со слоем изоляции стоят на порядок дороже обычных аналогов, но, несмотря на более высокую цену, гарантируют целый ряд существенных преимуществ, среди которых: малый уровень шума, большая устойчивость к высоким температурам.

В качестве изоляции в таких конструкциях применяется слой минеральной ваты. В итоге конструкция изолированных модификаций представляет собой сэндвич, состоящий из слоя алюминия, слоя ваты и слоя алюминия.

Многослойные конструкции нашли широкое применение в тех случаях, если магистраль проложена через помещения, где высокий уровень шума неприемлем.

Выполнение монтажных работ

При проведении монтажа на кухне гофрированный вентиляционный рукав принято прятать в один из навесных шкафчиков. Еще одним неплохим вариантом является расположение трубы в пространстве над кухонным гарнитуром.

Для проведения монтажа не потребуются специальные переходники, так как труба гибкая и безо всяких усилий проходит через все углы.

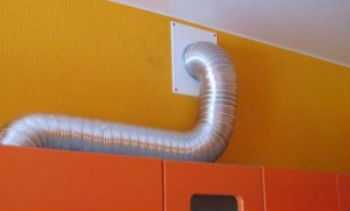

Пример выведения трубы в вентиляционную шахту

Инструкция проведения монтажа своими руками не представляет ничего особой сложного:

  • Сначала воздуховод растягиваем для того чтобы при работе готовой системы было меньше шума.
  • Крепим трубу к патрубку вытяжной системы, применяя специальный хомут. Аналогичным образом гофра фиксируется на вытяжном отверстии.
  • Если вытяжное устройство с круглым сечением крепим к нему непосредственно гофру. Если отверстие прямоугольное, приобретаем специальный переходник или канал с прямоугольной формой поперечного сечения.

Важно: Применение переходников снижает производительность системы. Желательно сразу же приобрести воздуховод той же формы и размеров что и на вытяжном отверстии, чтобы не жертвовать производительностью и не эксплуатировать вытяжку в усиленном режиме.

  • На конце вентиляционного отверстия целесообразно установить мелкоячеистую решетку для того чтобы предупредить проникновение внутрь трубы различных насекомых и грязи извне. Впрочем, в процессе эксплуатации эту решетку придётся регулярно чистить, чтобы не допустить засоров и ухудшения производительности системы.

Вывод

Итак, мы рассказали об основных разновидностях воздуховодов, используемых в устройстве бытовых систем вентиляции. Более того, мы рассмотрели особенности выбора и монтажа гибкой гофры.

Больше полезной информации вы можете найти, посмотрев видео в этой статье.

gidroguru.com

правила выбора и секреты монтажа

[содержание]

Гофра для вентиляции необходима, в основном, для подключения вытяжки. Конечно, она смотрится не так аккуратно, как пластиковый короб. Ее сложнее спрятать или декорировать. Но в некоторых случаях гофра незаменима. На тех же труднодоступных участках, с множественными изгибами и поворотами, проблематично поставить стабильный пластиковый короб.

Типы присоединительных конструкций

Наиболее распространены такие типы воздуховодов:

  • алюминиевые,
  • пластиковые.

Пластиковые короба имеют гладкую поверхность внутри и снаружи. Внутренняя гладкость обеспечивает бесшумную работу вентиляции. Внешняя – эстетичный вид. Воздуховоды из пластика лучше выбирать, когда необходимо их прятать под подвесными потолками или где-то в углу помещений за декоративными панелями. Стоимость таких конструкций достаточно высока.

Большей популярностью пользуются алюминиевые гофрированные трубы. Востребованность объясняется их преимуществами:

  • высокая прочность и износостойкость;
  • пожаробезопасность, невосприимчивость к огню;
  • превосходная аэродинамика;
  • широкий диапазон рабочей температуры (от -35 до +250).

Вентиляционная гофра эксплуатируется как в общественных зданиях, так и в жилых помещениях.

Нюансы выбора

Основной параметр выбора гофры для вентиляции – диаметр. Определиться с нужным поможет инструкция к вытяжке.
Стандартные диаметры гофрированных воздуховодов следующие:

  • 100 миллиметров,
  • 120 мм,
  • 125,
  • 150 миллиметров.

Длина определяется по расстоянию между вытяжной системой и вентиляционным отверстием. Она легко регулируется простым отрезанием трубы.

Важно! Чем больше прямых углов и изгибов, чем больше длина гофры, тем меньше ее производительность. Для длинных воздуховодов следует приобретать вытяжки с высокой мощностью. То есть сразу смотрим, каково расстояние от места предполагаемой установки вытяжного устройства до отверстия вентиляции.

Рекомендации по установке

Гофру идеально прятать над кухонным гарнитуром или в шкафчиках. Переходники для монтажа не потребуются, так как она гибкая и отлично проходит все углы.

Рекомендации по установке:

  • Гофрированный воздуховод перед монтажом нужно растянуть. Это позволит снизить уровень шума во время работы вытяжки.
  • Для крепления трубы к патрубку вытяжной системы используется хомутик. На вентиляционном отверстии гофру также необходимо фиксировать.
  • Если выход в сеть вентиляции находится в противоположном углу от вытяжной конструкции, гофру можно пустить под потолком. Этот вариант хорош, если в комнате подвесные потолки или широкий верх кухонного гарнитура, где и спрячется алюминиевая труба. При таком положении гофрированный воздуховод будет изгибаться плавно, благодаря чему производительность вытяжки сохранится.
  • Если вытяжное устройство имеет круглое сечение, то нужна гофра. Если вытяжка снабжена прямоугольным отверстием, то покупаем воздуховодный канал прямоугольного типа. Сечения трубы и отверстия вытяжки должны совпадать. Использование различных переходников только снизит производительность.
  • Ни в коем случае нельзя приобретать воздуховод меньшего диаметра (в сравнении с вытяжным отверстием). Такая оплошность приведет к уменьшению производительности системы. Вытяжка будет вынуждена работать в усиленном режиме, что быстро выведет ее из строя.
  • В вентиляционное отверстие рекомендуется поставить решетку с обратным клапаном. Это сохранит поступление свежего воздуха. В данном устройстве есть отдельные отверстия для естественной вентиляции и для гофрированной трубы. Гофра вставляется во второе, а первое остается свободным.

Базовое правило, о котором мы уже упоминали, – минимум поворотов. Если получается, то лучше спланировать вытяжку поближе к вентиляционному отверстию.

stroy-king.ru

Гофра для вытяжки: пластиковая, алюминиевая, преимущества

СодержаниеСвернуть

Так выглядит гофрированный воздуховод

Гофра для вытяжки изготавливается на специальных предприятиях. Чаще всего она производится из нержавейки, а также существуют алюминиевые варианты.

Форма такой трубы напоминает цилиндр, который состоит из закрученных по спирали полос.Стоит отметить, что в зависимости от типа гофрированной трубы, толщина этих полос может составлять, 100, 120, 150 миллиметров.

Они прочно соединяются между собой с помощью специального замкового шва, а соответственно стыкуются герметическим образом. Кроме того,  воздуховод из нержавейки или стали имеет идеальную гибкость, а также гофрированная труба характеризуется возможностью растягиваться до определенной длины.

Благодаря различным видам сечения, каждый человек сможет подобрать трубу, которая наиболее эффективно сможет выполнять свою функцию и ее монтаж пройдет легко и быстро. Еще одним преимуществом нержавеющей или алюминиевой гофрированной трубы является то, что для соединения не надо использовать сварку, ведь все детали можно самостоятельно соединить, используя обычные хомуты.

Это очень удобно, например, если надо разобрать дымоход с целью его прочистки, то нет необходимости долбить стены или пытаться разъединить трубу с помощью разных инструментов, а тем самым возникает угроза нанести повреждения стене или потолку.

Виды гофрированных воздуховодов




data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

В нынешнее время существует гофра для вентиляции двух типов, поэтому хотелось бы разобрать каждый из них детально, узнать о преимуществах и особенностях.

Гофрированный воздуховод подключенный к вентиляционной шахте

Пластиковые вентиляционные воздуховоды.

В их основе лежит изящная коробка, имеющая разные сечения. Данные трубы замечательно вписываются в общий интерьер дома, а также обладают множеством преимуществ. Пластиковый воздуховод имеет отличную пропускную способность. К достоинствам пластиковых труб можно отнести и тот факт, что они являются практически бесшумными, а это очень важно в домашних условиях, ведь человек всегда хочет чувствовать себя комфортно в собственном жилье.

Гофрированный воздуховод

Он используется чаще всего в тех случаях, когда не представляется возможным осуществить разводку вентиляционных труб, так как помещение имеет довольно нестандартную конфигурацию. Алюминиевые и нержавеющие трубы из стали можно сгибать, благодаря чему проводить воздуховод можно в наиболее труднодоступных местах, а особенно, если применять фитинги.

Фитинги – это специальные соединительные элементы, которые используются в случае с гофрированным воздуховодом разных диаметров, в частности 120 и 150 мм. Стальные трубы способны выдерживать приличные температуры, но в то же время трубы из нержавейки стоят дороже, чем пластиковые.  Хотя такой  аспект вполне оправдан, если учесть срок эксплуатации гофрированных труб, который намного больше, чем в случае с пластиковыми воздуховодами.

По вытяжку для «Аогв» применяется как гофра, так и пластиковые вентиляционные трубы, но все же более практичными являются именно трубы из нержавейки и алюминия.

к меню ↑

Советы по выбору

Для того чтобы подобрать трубу для воздуховода необходимо обращать внимание на некоторые факторы, иначе система «Аогв» не сможет полноценно функционировать. Вентиляционные трубы нужно подбирать таким образом, чтобы е диаметр был на несколько сантиметров больше, чем размер выходного отверстия. В противном же случае существенно повысится уровень шума, нагрузка на мотор из-за чего воздуховод не сможет нормально работать.

Вентиляционная вытяжка для «Аогв» не должна быть слишком длинной и изогнутой, а некоторые места можно соединять, применяя фитинга. Именно фитинги позволяют поворачивать нержавеющий алюминиевый воздуховод в нужном направлении.

Для того чтобы предотвратить возможность попадания в воздуховод из стали воздуха, нужно установить специальные клапаны – пленчатые, либо те, которые создаются на оси с пластмассовым диском.

Если говорить об оптимально варианте сечения, то лучше всего подойдет вентиляционная труба из  нержавейки, имеющая круглое сечение. Также нужно подбирать нержавеющие алюминиевые трубы, которые обладают круглыми стенками. Данный вариант считается наиболее лучшим для систем «Аогв». И не нужно забывать про фитинги, так как эти мелкие элементы могут отыграть довольно важную роль.
к меню ↑

Преимущества и недостатки



data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9725334793″>

Алюминиевая и нержавеющая гофротруба имеют как свои преимущества, так и некоторые недостатки. Но, если учитывать что для «Аогв» чаще всего применяют трубы из стали, то преимуществ, конечно же, на порядок больше.

Плюсы гофрированной трубы

  1. Легко устанавливается. Благодаря тонкому слою стали или алюминия, гофрированную трубу можно легко изгибать.
  2. Если есть такая необходимость, то можно с помощью обычных ножниц отрезать ненужные части трубы.
  3. Гофротруба из нержавейки или алюминия имеет вид своеобразной гармошки и для того, чтобы ее удлинить, надо просто потянуть изделие с небольшой силой. Если же наблюдается противоположная картина и гофра из стали наоборот слишком длинная, то ее можно легко укоротить, так как детали идеально соединяются между собой. Для этого применяются фитинги.
  4. Благодаря широкому ассортименту конструкций можно подобрать наиболее оптимальный вариант, а соответственно воздуховод для «Аогв» будет работать идеально. Нержавеющая и алюминиевая труба может иметь диаметр 100,120, 150 мм. и другие.  Для систем отопления «Аогв» это очень важно, ведь если правильно подобрать параметры трубы, то это исключит возможность попадания угарного газа в здание. Если нужного размера не удалось найти, то используя фитинги и другие соединительные элементы, всегда можно обжать трубу вокруг патрубка.

Гофрированная труба к вытяжки на кухне

  1. Нержавеющая или алюминиевая вентиляционная труба послужит исправно несколько десятков лет. Благодаря стали, которая не боится ни ультрафиолета, ни стали, не обязательно использовать какое-то дополнительное покрытие для защиты.
  2. Приемлемые цены(как непосредственно на воздуховоды, так и на фитинги и другие дополнительные детали), которые доступны каждому среднестатистическому жителю.
  3. Вентиляционная вытяжка монтируется достаточно легко, а поэтому сделать дымоход сможет любой человек самостоятельно.

Минусы

  • Нержавеющие и алюминиевые воздуховоду достаточно легкие, а поэтому вентиляционные трубы могут получать некие вмятины, если сильно на них давить.
  • В случае, когда человек полностью выпрямил воздуховод, его нелегко будет собрать обратно, поэтому во время установки надо осуществлять все работы с предельной аккуратностью.
  • Тяжело поддаются мытью из-за гофрированных складок. Желательно не снимать трубу из стали или алюминиевую из патрубка, так как можно серьезно нарушить соединения. Если собирать во второй раз систему, то конструкция может не быть герметичной (и не удастся исправить ситуацию, даже применяя фитинги), а это не допустимо, если речь идет о дымоходе для «Аогв».

к меню ↑

Область применения и цены

Чаще всего гофра для дымохода применяется в случаях, когда нужно создать вытяжную систему для «Аогв». Самое широкое распространение трубы из нержавейки и алюминия получили в жилых помещениях. Это может быть и ванная, и кухня, где нет какого-то специального вентиляционного канала.

Иногда алюминиевый воздуховод из нержавейки используется для монтажа в подвальных помещениях и гаражах. Используя фитинги и другие соединительные элементы, вентиляционная система создаться в течение короткого периода времени.

Гофрированная труба к вытяжки

Алюминиевая вентиляционная труба стойка к влаге, ей не свойственны процессы коррозии и гниения, а поэтому использовать ее можно практически в любых помещениях. Но, показатель мягкости нержавеющей алюминиевой трубы все-таки создает некоторые ограничения в использовании.

Вентиляционные трубы из нержавейки возможно и не самый дешевый вариант, но стоимость вполне оправдана. Стоит отметить, что сегодня на рынке присутствует большой ассортимент  алюминиевых нержавеющих воздуховодов для систем «Аогв», поэтому человек всегда имеет возможность выбора. Существуют как иностранные нержавеющие алюминиевые вентиляционные трубы, так и отечественные.
к меню ↑

Обзор о гибком гофрированном воздуховоде — видео

seositi.ru

Гофра для вытяжки: размеры и разновидности воздуховодов

Гофрированные трубы в силу своей гибкости являются прекрасной альтернативой жёстким трубам. С их помощью решаются вопросы, касающиеся различных коммуникационных сетей в квартире или доме, которые, в свою очередь, занимают непрямолинейные участки. В таких сетях предполагается наличие нескольких шлейфов, соединяемых фитингами. От последних и хотели первоначально отказаться. Но как оказалось, гофрированные трубы могут применяться и в других направлениях, например, для вытяжки.

Конструктивные особенности гофры

В основе гофрированной трубы лежит металлический каркас из стальной проволоки, которая скручена в спираль. С помощью спирали и формируется цилиндрическая форма изделия. Вокруг проволочной спирали с двух сторон накладывается материал, создающий форму трубы. В прижатом состоянии колец окладной материал складывается в гармошку. В растянутом положении материал выпрямляется, а сама гофра удлиняется. Способность изделия уменьшаться и увеличиваться в размерах длины очень кстати, в случае, если трубный материал надо перевозить или складировать.

Спираль – каркас не жёсткий, а значит, гофра легко гнётся, что, несомненно, является одним из её положительных качеств. Существуют позиции в проектах зданий, когда коммуникации прокладываются в труднодоступных и неудобных местах. Именно на таких участках и рекомендуется укладывать гофрированный рукав. В этом плане с воздуховодом кухонной вытяжки проще, потому что его длина небольшая, и чаще в нём присутствует два или три отвода от прямолинейности. Поэтому для кухни это наилучший вариант для вытяжки.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

  • Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки. Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.
  • Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой. Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.
  • Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.
  • Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется. В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
  • Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют. Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.
Гофра с полиэфирной металлизированной лентой на каркасе

Размерные характеристики

Гофрированная труба для вытяжки имеет один основной параметр – это внутренний диаметр. Определяется он четырьмя размерами – 100; 120; 125 и 150 миллиметров. В домашних условиях обычно используются два из них — это 100 и 120 миллиметров.

Для того чтобы не ошибиться в размере, нужно прочесть инструкцию к вытяжке, где обозначен диаметр выходного патрубка, под который и выбирается вытяжной воздуховод. Но иногда может оказаться так, что в магазине нужного диаметра нет. Если такая ситуация возникнет, нужно приобрести гофру большего диаметра, например, вместо 120 миллиметров купить рукав с диаметром 125 миллиметров. Но, ни в коем случае не берите гофру меньшего размера, иначе при состыковке с патрубком снизится эффективность забора загрязнённого воздуха.

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки.

  • Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
  • Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
  • Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
  • Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

Правила монтажа

Установка мягкой гофротрубы – процесс простой, не требующий специфических знаний, опыта и умения. Главное в этом деле – правильно подобрать изделие по параметрам кухонной вытяжки. Но для установки характерны некоторые особенности, о которых должен знать производитель работ.

  • В первую очередь на отверстие вентиляционной шахты дома монтируется декоративная решётка с патрубком, торчащим внутрь комнаты. Крепится она к поверхности четырьмя саморезами на дюбеля. То есть, надо сначала решётку приложить по месту установки, сделать через четыре монтажных отверстия отметки карандашом, высверлить по намеченным точкам отверстия, вставить туда пластмассовые дюбеля, установить решётку и прикрепить её винтами.
  • Гофрированный рукав распрямляется во всю длину.
  • Один её конец прикрепляется к патрубку кухонной вытяжки хомутом. Если его нет, используйте вязальную проволоку.
  • Гофра раскладывается по намеченной схеме прокладки.
  • Второй конец таким же способом крепится к патрубку декоративной решётки.

Если длина трассы вытяжной вентиляции недлинная, то дополнительных крепежей не потребуется. Если длина значительная, то придётся через каждые 1-1,5 метра установить крепёжные детали. Например, специальные хомуты, которые крепятся к любой плоскости (вертикальной или горизонтальной).

Заключение по теме

Вопрос, что лучше – гофра для кухонной вытяжки или жёсткие трубы из пластика, звучит неправильно, потому что оба изделия выполняют одну функцию. Единственное существенное отличие — простота монтажа гофрированного рукава. В остальном это практически идентичные материалы для вентиляционных сетей.

Загрузка…

interierkuhni.ru

Гофрированная вентиляционная труба для вытяжки: преимущества и недостатки

Гофрированные воздуховоды служат необходимым элементом для организации вентиляционной системы в помещениях сложной конфигурации. Их преимущества и недостатки, существующие модификации и возможности применения.

Статьи по теме:

Важной частью любой вентиляционной системы являются воздуховоды. Они обеспечивают приток свежего воздуха, выводят загрязнённый, служат для удаления газообразных продуктов горения. При монтировании таких систем в помещениях со сложной геометрией широко применяют гофрированные вентиляционные трубы. Их отличают хорошие эксплуатационные характеристики, простота монтажа и перевозки, они не требуют особых условий хранения.

Виды воздуховодов

По материалу изготовления

  • Металлические из оцинкованной или нержавеющей стали самые долговечные, но и самые дорогие. Требуют дополнительных стыковочных элементов. Применяются в производственных цехах и котельных, для отвода горячих воздушных потоков и дыма. Более бюджетный вариант – гибкие воздуховоды на основе тонкой стальной ленты или алюминиевой фольги. Срок их эксплуатации не меньше 10 лет. Однако аэродинамические потери в них выше, чем в жёстких конструкциях. Применяются в местах, где требуется временный, а не постоянный воздухообмен.
  • Пластиковые. Устойчивы к воздействию большинства реагентов. Используются в условиях агрессивных сред, на химических производствах. Обеспечивают высокую герметичность, минимизируют потери давления благодаря гладкой внутренней поверхности.

По форме сечения

  • Квадратные. Преимущественно оцинкованные, применяются для систем усиленной вентиляции в крупных промышленных помещениях.
  • Круглые. Наиболее удобные и экономичные, не имеют выступающих частей, для их монтажа необходимо минимальное пространство. Требуется более тонкий слой тепловой и противопожарной изоляции.

Современной тенденцией является постепенный отказ от труб квадратного сечения в пользу круглого ввиду большей экономичности, лучших аэродинамических свойств, использования меньшего количества дополнительных деталей для монтажа, лёгкости очистки.

Классификация вентиляционных труб круглого сечения

  • Жёсткие спирально-навивные. Используются для протяжённых магистралей с целью снижения аэродинамических потерь. Изготавливают из гальванизированной ленточной стали или алюминия. Диаметр проходного сечения может варьироваться от 100 до 1600 мм. Толщина стенки 0.55–1.4 мм. Длина от 3 до 4 метров. Монтируются с помощью специальных герметиков и переходников: отводов, тройников, заглушек, клапанов. Позволяют добиться высокой степени герметичности.
  • Полужёсткие каркасные. В качестве основы используется металлическая спираль, на неё наносят наружный и внутренний слои из полиэфирной плёнки металлизированной алюминиевой фольгой толщиной 0.12–0.15 мм. Способны выдерживать давление в 2500 Па, максимальная длина 10 метров, диаметр 80–315 мм. Применяются для вытяжной вентиляции в местах с затруднённым доступом. Модификации из нержавеющей стальной ленты выдерживают давление до 10 000 Па и температуру до +700°C. Служат в качестве газо- и дымоходов в двигателях внутреннего сгорания, печах, отопительных котлах.
  • Гибкие бескаркасные – «Пенофол». Основа – вспененный полиэтилен, на его внутреннюю и внешнюю поверхности нанесено алюминиевое покрытие. Подходят для изготовления плавных поворотов и дополнительных монтажных элементов.

Полужёсткие гофрированные воздуховоды характеризуются механической прочностью и гибкостью. Это позволяет монтировать вентиляционные системы любой конфигурации. Допускается изгиб в любом направлении под заданным углом.

Особенности полужёстких вентиляционных рукавов

Внутренняя поверхность каркасных воздуховодов имеет мельчайшие неровности. Чем шероховатость выше, тем больше аэродинамические потери и выше уровень шумообразования. Применение таких вентиляционных каналов на протяжённых прямых магистралях нецелесообразно.

Степан Быков, эксперт

Существуют гофрированные трубы для вентиляции со звукопоглощающим слоем. Представляют собой конструкцию из трёх слоёв. Внутренний и внешний состоят из полимерной плёнки с нанесённой алюминиевой фольгой, средний – из тонкого минерального материала, например, базальта толщиной 25 мм. Для усиления механической прочности средний слой монтируется на каркас из металлической спирали. С целью снижения уровня звукоотражения от стенки трубы, внутренняя поверхность может иметь перфорацию. Герметичность обеспечивает наружный слой.

Как любой металл, алюминий обладает высокой теплопроводностью. В отопительный период на стенках трубы скапливается конденсат. Чтобы снизить вероятность появления плесени и грибков, выпускают теплоизолированные модификации.

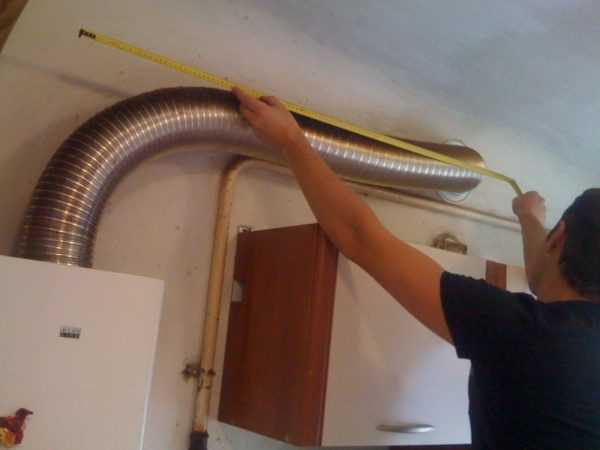

Монтаж

Гибкие полужёсткие воздуховоды монтируют с помощью металлических или нейлоновых стяжек, соединительных лент и хомутов, гибких вставок. Самоклеящаяся соединительная лента имеет ширину от 50 до 100 мм, изготовлена на основе полиэтилена или ПВХ поверх которой нанесён слой алюминия. Металлические стяжки представляют собой металлическую ленту с приподнятыми краями, чтобы избежать повреждения трубы.

Во время монтажа:

  • Гофрированные рукава полностью растягивают во избежание аэродинамического сопротивления в системе.
  • Вентиляционный канал закрепляют на стационарных подвесах с шагом не более 1.5 м.
  • Допустимое провисание трубы между соседними точками опоры – не более 50 мм.
  • Угол поворота не должен быть меньше диаметра самого вентиляционного рукава.

Характеристика гофрированных воздуховодов

Преимущества

  • Их эластичность и гибкость позволяют решать задачи по монтажу систем сложной геометрии.
  • Не требуют дополнительных стыковочных элементов (уголков, переходников, отводов). Наращивать трубы можно с помощью металлического скотча.
  • Удобная транспортировка: компактность в сжатом состоянии. Секция длиной 3 метра в сложенном состоянии составляет 1 метр.
  • Подходят для внутренних и наружных работ.
  • Используются в сочетании с прямоугольными воздуховодами. Для стыковки применяются стандартные переходники с прямоугольного на круглое сечение.
  • Лёгкость конструкции.
  • Экономичность.

В современных системах вентиляции всё чаще используются алюминиевые гофротрубы. Это самый бюджетный вариант, его характеризуют:

  • Небольшой вес.
  • Отсутствие необходимости заземления, так как не накапливается статическое электричество.
  • Работа в широком температурном диапазоне от -30 °C до +120 °C.
  • Герметичность конструкции.
  • Большой радиус изгиба.
  • Стойкость к воздействию солнечной радиации и коррозии.
  • Срок службы не менее 10 лет.

Вентиляционные гофрированные трубы из алюминия отвечают всем требованиям, предъявляемым к элементам вентиляционной системы:

  • Удобный безопасный монтаж.
  • Соответствие требованиям пожарной безопасности.
  • Доступность для осмотра, проверки и ремонта.

Недостатки

К недостаткам алюминиевых гофротруб относится их неспособность выдерживать высокие температуры. Не используются для отвода горячих газообразных продуктов горения.

Применение гибких вентиляционных труб

Служат для подачи тёплого и холодного воздуха и вывода отработанного, загрязнённого воздуха из помещений в системах вентиляции низкого давления.

Без них невозможно представить создание современной разветвлённой вентиляционной сети в жилых зданиях, офисных и промышленных помещениях, в больницах, торгово-развлекательных и культурных центрах, учебных заведениях.

Так как гофрированные трубы для вытяжки характеризуются большим аэродинамическим сопротивлением, их не применяют в промышленных системах постоянного воздухообмена. Чаще они используются для подвода воздуха к большим раздаточным узлам и их соединения с магистральными жёсткими конструкциями.

Возможности гибких воздуховодов широко используются при организации современных систем вентиляции, особенно в помещениях со сложной геометрией. Однако их недостатки: высокое аэродинамическое сопротивление воздушному потоку и неспособность выдерживать высокие температуры и давление, ограничивают область их применения.

protryby.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
