Фундамент монолитная плита: пошаговая инструкция

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
Подвижность смеси – П-3.
Морозостойкость – выше F
Водонепроницаемость – не ниже W

к оглавлению ↑

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

к оглавлению ↑

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

к оглавлению ↑

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

к оглавлению ↑

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

Расстояние между верхним и нижним рядами арматурного каркаса.

Толщина бетонной заливки под каркасом и над ним.
Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Читайте также нашу подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

к оглавлению ↑

Технология изготовления монолитной бетонной плиты под фундамент

Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

Этап 1. Подготовительные мероприятия

Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

Работы будут проводиться при помощи следующего:

Подготовительные работы

Совковая и штыковая лопата.
Строительный уровень.
Шнур для разметки или обыкновенная веревка.

Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

к оглавлению ↑

Этап 2. Земляные работы

Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

к оглавлению ↑

Этап 3. Создание опалубки

Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

к оглавлению ↑

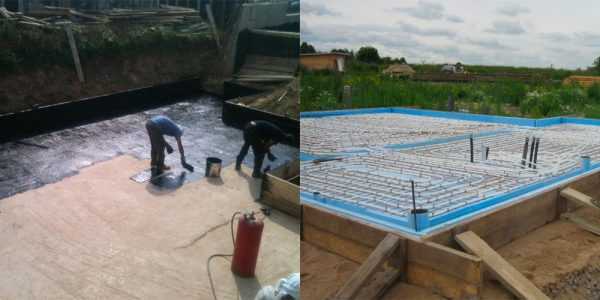

Этап 4. Утепление и гидроизоляция

При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

Поперек котлована роют траншеи для отвода воды.
В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.

Тепло и гидроизоляция

Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

Дно котлована застилают гидроизоляционным материалом.
Поверх него укладывают плиты теплоизоляции.
Далее следует еще один слой гидроизоляции.

Читайте также более подробно о том, как сделать дренаж для плитного фундамента.

к оглавлению ↑

Этап 5. Создание подложки

Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

Читайте нашу отдельную статью про то, как правильно сделать подушку под фундаментную плиту.

к оглавлению ↑

Этап 6. Бетонная подготовка

В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

Бетонная подготовка

При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

В рамках одной статьи мы не можем подробно осветить все вопросы, поэтому отсылаем Вас к еще одной статье о том, как выполняется бетонная подготовка под фундамент.

к оглавлению ↑

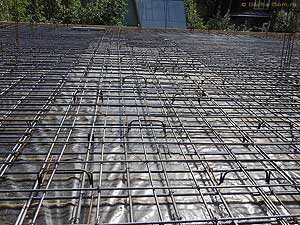

Этап 7. Монтаж армирующего каркаса

Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.

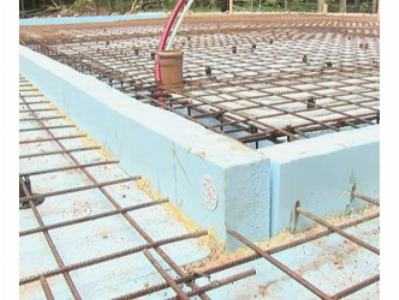

Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.

к оглавлению ↑

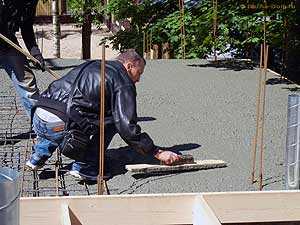

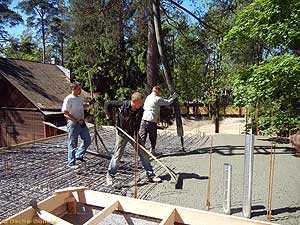

Этап 8. Заливка бетонного раствора

Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой (читайте про дополнительные меры по уходу за фундаментом после заливки).

Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.

stroykarecept.ru

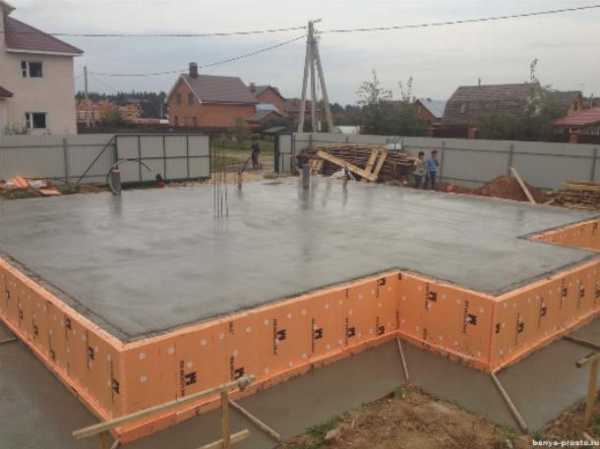

Утепление фундаментной плиты

Утепление монолитной плиты, как технология, уже положительно себя зарекомендовала в Европе, и в странах постсоветского пространства. Востребована УШП мелкого заложения в тех географических зонах, где преобладает суровый климат. Монолитный каркас заливается на разных типах грунтовых основ, в том числе на пучинистых, со слабой переносимой нагрузкой. В то же время, главная опасность для монолитной плиты – отрицательная температура, когда земляная основа поднимается, деформируя плитное основание. Это приводит к механическим дефектам сооружения, непригодности и аварийности. Избежать подобного поможет утепление фундаментной плиты горизонтальным методом. О том, нужно ли утепление фундамента, и как это сделать, рассмотрим ниже.

Преимущества утепления

Проводя утепление плиты фундамента, обеспечивается долговечность и длительную эксплуатацию без необходимости промежуточных ремонтов. Для владельцев квартир на первом этаже, домов, коттеджей, эта проблема возникает часто, нужен проект утепления фундамента пенополистиролом. Чтобы избежать тепловых потерь фундаментная плита утепляется. В каких случаях производится утепление фундамента:

обеспечить уровень гидроизоляции фундаментальной основы;
снизить показатель термоизоляционных потерь;
уменьшить растраты на обогрев жилого помещения;
предотвратить избыточное образование конденсата на поверхности несущих стен строения. Ведь конденсат приводит к разрушению зданий, как ни странно это звучит;
сделать условия жизни комфортными в утеплённом здании;
стабилизация температурного режима внутри помещения, жилого дома.

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;

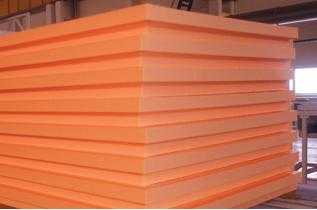

ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.

Утепление плиты

С целью утепления фундаментальных основ используют гранулированный пенополистирол (пенопласт) в бетон мелкого заложения. Ещё называют тёплым бетоном. Приготовление утеплителя для плитного фундамента возможен как на заводе, так и непосредственно на строительной площадке. Это зависит от заказчика и возможности доступа строительной техники к площадке для утепления фундамента пенополистиролом.

В плитный фундамент рекомендовано использовать ППС с плотностью не менее чем 1200D. Проект: на один куб бетонной смеси: 0,3 тонны цемента М400, один куб пенополистирола гранулированного, 0,8 тонны песка, омыленная смола по надобности.

При укладке бетона учитывается показатель усадки, один миллиметр на каждый метр. Теплопроводность смеси будет не велика. Нужен экструдированный пенополистирол под плиту снизу, но не сверху. Пенопласт должен иметь толщину слоя не больше 10,0 см.

Чем руководствоваться при выборе материала утеплителя

Так как не каждое изделие может подойти для использования в качестве утеплителя, при выборе нужно руководствоваться следующими факторами:

показатель водонепроницаемости: чем меньше пенопласт набирает в себя воду, тем дольше сохраняет полезные свойства, и наоборот. В период отрицательных температур, вода кристаллизуется, расширяется, изменяет молекулярную структуру элемента, нарушает целостность;
коэффициент прочности: данные важны при сооружении фундаментальной основы на подвижных грунтовых массах, скальных породах. Острия способны причинить деформацию, повредить фундамент;
стойкость к различным средам: у каждого типа грунта есть особенности, состав, как химический, так и биологический. Из-за этого повышается уровень и концентрация соли, что приводит к преждевременному разрушению утеплителя мелкого заложения.

Технология (проект) утепления фундамента пеноплексом предусматривает укладку также с внутренней стороны. Но материал должен быть стойким к возгоранию. При воспламенении должно выделяться минимальное количество токсических веществ. Часто эти пары служат для возбуждения удушья у астматиков.

Срок годности панели не должен быть ниже срока отделочного материала. В противном случае будете вынуждены демонтировать слой раньше положенного времени.

Утепление фундамента лучше проводить экструдированным пенополистиролом. Таким образом защитите сооружение и сохраните тепло.

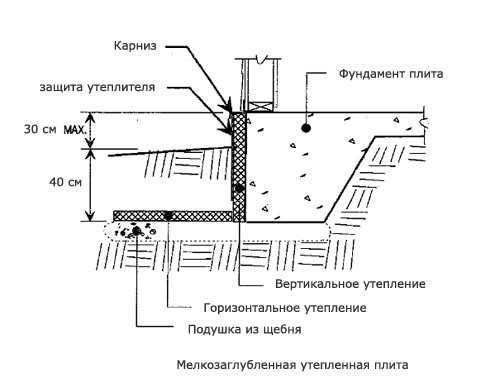

Классический проект утеплённой фундаментальной плиты

Утрамбованная грунтовая поверхность;
прослойка геотекстиля;
слой песчаной подушки глубиной не более 20,0 см;
слой подушки из щебня глубиной не более 20,0 см;
10-ти сантиметровый уровень залегания мелкозаглубленной бетонной плиты;
шар гидроизоляции;
пласт утеплителя с толщиной не менее чем 5,0 см;
35-ти сантиметровая монолитная плита;
ростверк из бетона размером 50 х 50 см;
металлические прутья третьего класса с диаметром не менее чем 1,2 см;
ряд газобетона шириной 37,5 см;
с фронтальной части ряд облицовочного кирпича, покрывающего газобетон;
вентиляционный зазор 3,0 сантиметра;
гидроизоляция, утеплитель, облицовка ростверка на цоколе из полистирола.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
минимальный показатель поглощения воды;
повышенная прочность на изгиб;
утепляющая функция — минимальный показатель теплоотдачи;
взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

fundamentx.ru

теплоизоляция пенополистиром, пеноулиретаном своими руками

Утепление частного дома и особенно монолитной плиты фундамента – довольно актуальный вопрос для жителей регионов с холодным климатом. Подобные строительные работы необходимы прежде всего затем, чтобы обеспечить надежную защиту основания постройки от отрицательного влияния внешних факторов, а также способствуют сохранению тепла и поддержанию оптимального уровня влажности. Пенополистирол и пенополиуретан – наиболее востребованные среди материалов для теплоизоляции.

Утепление монолитного фундамента с помощью пенополистирола. Нажмите на фото для увеличения.

Теплоизоляция монолитной плиты фундамента пенополистиролом

Теплоизоляция плиты основания здания пенополистиролом – сравнительно недавно появившийся метод, который завоевал широкую популярность среди специалистов около полувека назад. Утепление монолитной плиты фундамента при помощи пенополистирола является высокопрочным и характеризуется продолжительным сроком эксплуатации. Еще один плюс данного вида работ в том, что при соблюдении наших рекомендаций вы вполне сможете осуществить его своими руками.

Экструдированный пенополистирол – материал с равномерной структурой, которая имеет вид закрытых ячеек. Теплоизоляционные свойства пенополистирола обусловлены его плотностью. Помимо этого стоит отметить, что ему присуща повышенная прочность и высокая устойчивость к деформации.

Пенополистирол обладает низкой гигроскопичностью и не подвержен воздействию химически агрессивных соединений. Выпуск материала чаще всего осуществляется в виде плит.

Причины, влияющие на выбор полистирола на роль утеплителя

Пенополистиол — оптимальный материал для утепления фундамента. Нажмите на фото для увеличения.

Утепление плитного фундамента сопряжено с дополнительными затратами, связанными с укреплением подземной части последнего. В этой связи теплоизоляция фундаментной плиты полистиролом представляется отличным вариантом, поскольку в таком случае ее подземную часть укрывать не требуется. Кроме того утеплитель не нуждается в специальных навыках исполнителя во время монтажа, а также довольно легок и хорошо поддается резке.

Однако материал имеет и некоторые недостатки: высокую степень горючести (хотя и наименьшую по сравнению с другими видами пенопласта), не пропускает воздух, что недопустимо, если стены изготовлены из дерева.

Подготовительные работы

Непосредственно перед началом самого утепления фундамента плиты вам будет необходимо по всей площади прокопать траншею вровень с нижней наружной частью основания, а после этого гидроизолировать его. Для успешного проведения работ по теплоизоляции фундамента понадобится наличие следующего:

Перфоратор;
Остро заточенный нож;
Маховая кисть;
Молоток;
Веревка;
Строительный уровень;
Строительный фен или паяльная лампа;
Пенополистирольные плиты;
Доска обрезная;
Полиэтилен;
Мастика;
Рубероид.[nggallery id=174]

Перейдем к описанию общих принципов по утеплению основания дома своими руками.

Полезные советы

Начинайте утеплять с угла более протяженной фундаментной стены,
укладывайте материал, продвигаясь снизу вверх, помните про смещение рядов наподобие кирпичной кладки. На соответствующем ширине плиты расстоянии от нулевой метки, натягивают шнурку по уровню и по ней производится укладка первого ряда теплоизолятора.

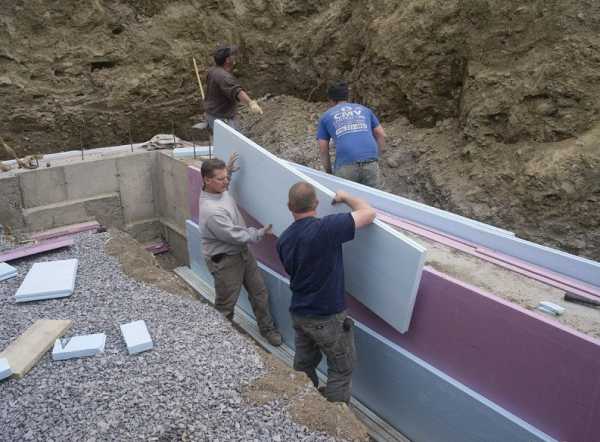

Особенности технологии монтажа пенополистирола

При утеплении монолитного фундамента на его наружную поверхность наносится расправленная мастика, после чего на нее крепится пенополистирольные плиты.

Обращайте внимание на места стыков плит: соединения должны быть плотными, без видимых зазоров.

По углам, на гребнях замков, материал обрезается. Если возникнет такая необходимость, участки стыков заполняют монтажной пеной.

По ходу монтажа верхних рядов пенополистирола своими руками нижние засыпают песком, что позволит прижать утеплитель как следует, а также повысит удобство работы.

Плиты, расположенные ниже нулевого уровня, монтируют исключительно при помощи мастики, чтобы избежать повреждения гидроизоляционного слоя.[nggallery id=177]

Теплоизолятор, расположенный на надземной части фундамента, для большей надежности рекомендуется также закрепить дюбель-гвоздями («зонтиками»). Для этого перфоратором в стенах сверлят отверстия необходимых диаметра и глубины. Главное – соблюдать технологию и аккуратность во время работы. Для фиксации на базисную поверхность перфоратором или дрелью просверливают отверстия. Сами «зонтики» монтируют в центре и в участках стыков близлежащих плит.

Причины популярности пенополистирола в качестве материала для утепления фундамента следующие:

Использование данного метода позволяет добиться снижения затрат на 40%;
Благодаря высоким эксплуатационным свойствам данного материала теплопотери снижаются до 20%;
Слой гидроизоляции основания здания прослужит в несколько раз дольше;
Пенополистирол способствует отводу скопившихся грунтовых вод.

Таким образом, утепление дома, в частности, его фундаментной плиты при помощи пенополистирола гарантирует продолжительный срок эксплуатации фундамента даже при экстремальных температурах и поддержание оптимального уровня влажности в жилых постройках, что без сомнения представляется весьма актуальным для России, территория которой подвержена его сезонным перепадам.

Методика утепления плиты фундамента из бетона при помощи пенополиуретана

Наилучшие теплозащитные характеристики достижимы исключительно при создании замкнутого контура, т.е. такого пространства, которое будет покрыто утеплителем без всевозможных щелей, выемок и прочих дефектов.[nggallery id=178]

Главное достоинство пенополиуретана – относительно невысокая теплопроводность. Благодаря своим свойствам, данный материал позволяет избежать возникновения т.н. мостиков холода за счет создания целостного, бесшовного слоя теплоизоляции даже в случае сложной геометрии фундамента.

Пенополиуретан, применяемый для теплоизоляции основания здания, должен обладать плотностью по крайней мере 0,60 ц на 1 м³. Нанесение утеплителя осуществляется специальным оборудованием, предназначенным для напыления. Затвердевает материал в считанные секунды, поэтому манипуляции с ним следует выполнять быстро и уверенно, в противном случае работу придется переделывать заново.

Пенополиуретан наносится двумя-тремя слоями, каждый из которых равен приблизительно 1,5 см. Вслед за нанесением пенополиуретана на фундамент он подвергается гидроизоляции и затем присыпается почвой. Также допускается обработать его штукатуркой в цокольной области. Однако до оштукатуривания затвердевшую пену необходимо сделать ровной (строительным ножом обрезать ее излишки), после чего обработать поверхность с помощью грунтовки.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Утепление фундаментной плиты: материалы, технология

Плитный фундамент – это надежная основа из железобетона, формируемая не локально, как другие варианты, а ровно под всей площадью дома. Он применим для строительства домов на любых грунтах. Но как и все виды основ нуждается в дополнительной изоляции потому, что по себе бетон является хорошим проводником холода. Необходимо правильно положить утеплитель под фундаментальную плиту и выбрать для этого соответствующий материал.

Утепленный плитный фундамент

Понятие плитного фундамента и технические характеристики основы

Фундаментная плита характеризуется максимальной прочностью по всей площади закладки. Из-за монолитности обеспечивается максимальная устойчивость любых построек на различных грунтах, даже с насыщенным прохождением подземных вод. Еще плитный фундамент называют «плавающим» потому, что он не подвержен воздействиям пучения грунта когда происходит подъем и опускание всей конструкции.

рекомендуемые статьи:

Изоспан: универсальный изоляционный материал
Теплоизоляция Кнауф: применение и характеристики утеплителя

На заметку. Конструкция монолита обеспеченна высокой степенью защиты от локальной деформации и действует по принципу единой платформы.

Установленные на таких основах строения, перемещаются вместе с фундаментом, что защищает конструкции от перекоса. Применяются они чаще для строительства частных домов. Чтобы основа не способствовала охлаждению построек, утепление проводится при строительстве дома, то есть при закладке основы.

При всех преимущества фундамента на основе плиты, есть и некоторые минусы конструкции:

высокая материалоемкость в отличие от всех других видов;
необходимость создания чернового пола, чтобы провести утепление пенополистиролом;
невозможность скрытия коммуникаций.

Недостатков, немного, и они купируются положительными качествами, фундаментной плиты сплошного типа:

высокая прочность и несущая способность;
относительно простой монтаж;
полная блокировка доступа влаги в помещение;
возможность самостоятельной закладки.

На заметку. Все типы основ для дома, имеют положительные и отрицательные качества, но, несмотря на это, они находят применение в строительстве.

Как проводится формирование основы?

Процесс закладки основы по типу монолитной плиты, проводится практически аналогично в сравнении с другими типами фундамента. Роется котлован, создается песчано-гравийная подушка, выводятся и утепляются трубы канализации в грунте и самой основе, собирается опалубка, заливается бетон, и далее проводятся сопутствующие работы по выравниванию стяжки.

Фундамент-плита может закладываться глубоко, но также применяются варианты малозаглубленной кладки. Большое внимание уделяется созданию армирующего каркаса. Плита, при заливке, и выполнении свои прямых обязательств, испытывает на себе высокие продольные и поперечные нагрузки. Поэтому каркас должен быть надежным и выполненным из арматуры, с минимальным сечением в 12 мм.

На заметку. В некоторой степени утепление для монолита можно заложить при заливке раствора. Для этого цемент смешивают с пенополистиролом, но только в небольшой пропорции. Таким образом, стяжка, создаст некоторую помощь в изоляции холода.

Но специалисты не советуют использовать такую разбавку, при строительстве двухэтажных построек. Потому что при добавлении полимера, в некоторой степени снижается прочность бетона, и фундамент-плита, может не выдержать общий вес здания.

Фундаментная плита утепленная пенополистиролом без декоративной отделки

Верхняя часть основы, является полом, для цокольного этажа или подвального помещения. Если в доме не предусмотрены такие помещения, то это может быть и черновой настил под половицы в комнате. Помня о свойствах бетона, придется дополнительно позаботиться об изоляции от холода на полу. Можно перенять технологию утепления УШП или утеплить пенополистиролом под стяжку. Вариант выбирается исходя из финансовых возможностей.

Чем лучше изолировать плитный фундамент

Являясь основой дома, фундамент на протяжении всего времени должен выдерживать общий вес строения. А чтобы с основой не произошло никаких непредвиденных ситуаций, ей необходимо помочь в работе. Материал, которым можно утеплить плиты, должен соответствовать следующим принципам:

долговечность, работы проводятся путем копки траншеи и укладки изолятора, и, как правило, повторений процесса после нескольких лет эксплуатации просто не может быть;
устойчивость к влаге, даже создание дренажа не гарантирует полный отвод воды, поэтому материал должен быть инертным к таким проявлениям.

Из представленных на рынке изоляторов, для утепления фундамента плиты, можно выделить полимеры. Пенопласт, более мягок в этой линейке продукции, и лучше изолировать основу пенополистиролом.

Совет. Дополнительную защиту от холода поступающего из грунта можно обеспечить засыпкой из керамзита. Укладывают ее на дно котлована поверх песчаной подушки. Слой не должен превышать 5–10 см потому, что большие размеры скажутся на прочности основы.

Утепление основы монолитного типа

Для этого типа основы можно рассматривать только наружное утепление фундамента. Работы проводятся на этапе закладки, и после возведения цокольного этажа. При использовании полимерных плит, вокруг основы создается слой, препятствующий морозному пучению. Изолятором обкладывают грунт, на расстоянии в полтора метра, вокруг дома. Затем проводится изоляция нижнего уровня фундамента, и цоколя.

Утепляя пенополистиролом основу вокруг дома, вначале создается песчано-гравийная подушка. Засыпку делают толщиной примерно в 20 см. Затем укладывается утеплитель и проводится засыпка песка с землей.

Затем изолятор фиксируют на цокольной части фундамента. Для крепления используется клеевой состав, и дополнительно пластиковые дюбели. Материал влаги не боится, как выше было замечено, но он не гарантирует стопроцентную защиту от воды бетону. Поэтому вначале, монолит обмазывают гидроизоляционной мастикой.

Дополнительное утепление пола полистиролом

Комплексная изоляция фундамента плиты когда вначале создается слой под основой, а затем утепляются боковые стены позволяет значительно повысить тепловые показатели помещения. В регионах с суровым климатом дополнительно используется утеплитель пола по бетону, чтобы полностью купировать проявление холода.

Грамотно проведенные меры, направленные на утепление монолитной плиты фундамента, позволяют значительно повысить тепловые характеристики дома. Кроме этого повышается и защита самого основания, а значит оно на протяжении долгих лет будет выполнять свои прямые обязательства по обеспечению устойчивости дома.

Утепление монолитной плиты фундамента: материалы, инструменты, процесс

Когда речь идет об утеплении фундамента, то одним из самых лучших материалов для этого является пенополистирол (это одна из разновидностей пенопласта). Надо отметить, что теплоизоляция фундамента таким способом является сравнительно молодым способом модификации дома.

Схема горизонтального утепления фундамента.

Пенополистрол в качестве утеплительного материала для монолитной плиты фундамента стал активно применяться с середины прошлого века, он отличается действенностью и прочностью.

Статистические данные показывают, что популярность такого материала, как пенополистирол, постоянно растет.
Утепление фундамента пенополистиролом своими руками: полезная информация
Когда монолитную фундаментную плиту стали укреплять пенополистиролом, это оказалось очень удачным решением. Это стало понятно после того, как была осуществлена проверка домов, срок эксплуатации которых составлял более 50 лет, а пенополистирол активно применялся в строительстве таких домов. После всех проверок стало ясно, что такой материал за все время эксплуатации не претерпел никаких изменений. Поэтому нет ничего странного, что производство и потребление пенополистирола постоянно растет, за последние десятилетия, его потребление выросло в десятки раз, больше всего такой материал используется в Соединенных Штатах Америки и Европе.

Схема утепления фундамента пенопластом.

Экструдированный пенополистирол, который используется для утепления монолитной плиты фундамента, является материалом с равномерной структурой из закрытых ячеек. Плотность такого материала не высокая, в связи с этим его теплоизоляционные качества очень хорошие. Надо отметить, что пенополистирол отличается повышенной прочностью, значительные нагрузки такой материал переносит очень хорошо.

Популярность такого материала для утепления фундаментной плиты растет еще и потому, что пенополистирол практически водонепроницаем, ему не страшно воздействие агрессивных химических веществ. Утепление монолитной плиты пользуется особенной популярностью в тех регионах, где очень холодная погода, так как такой материал прекрасно выдерживает многократные циклы заморозки-разморозки, эксплуатационные качества его при этом не страдают. Пенополистирол в большинстве случаев выпускается в виде плит.
Утепление фундамента пенополистиролом: почему выбирается такой материал?
Фундамент, утепленный таким образом, имеет одно преимущество: нет необходимости укрывать его подземную часть. Такой материал отличается высокой прочностью к различным агрессивным средам. Ни для кого не является секретом: если основание дома будет утепляться в подземной части, то это приведет к дополнительным затратам, которые могут быть значительными.

Монтаж этого материала не отличается сложностью, потому что весит он немного, а режется легко. Тем не менее, есть у него и некоторые недостатки: пожарная безопасность невысокая (следует отметить, что пенополистиролу пожар страшен меньше, чем другим видам пенопласта). Так что, если планируется утепление фундамента, самым лучшим материалом для этого является пенополистирол: он удовлетворяет всем техническим требованиям.
Утепление фундамента: практика

Схема теплоизоляции фундамента.

Прежде чем начать строительные работы, предварительно нужно откопать наружную часть фундамента на всю глубину, потом произвести гидроизоляцию. Для этого наплавляемый материал нужно наклеить, делается это промышленным феном и мастикой. Для того чтобы осуществить такой процесс, понадобятся следующие инструменты:

нож;
перфоратор;
молоток;
маховая кисть;
пузырьковый уровень.

Утепление монолитного фундамента таким материалом осуществляется следующим образом: работы начинается с одного из углов основания, сами плиты следует укладывать снизу вверх, между рядами их смещаются снизу вверх, делается это наподобие кирпичной кладки.

Потом на высоте, которая примерно равна ширине плиты, нужно натянуть бечевку, для этого используется строительный уровень. С помощью бечевки выставляется первый ряд утеплителя. Все это нужно для того, чтобы при укладке последующих рядов плиты относительно друг друга не расходились, в противном случае весь эффект утепления сойдет на нет.
Как нужно обращаться с пенополистирольными плитами?
На стену фундамента нужно нанести расправленную мастику, потом к нему нужно плотно прижать пенополистирол. Аналогичным образом устанавливаются все плиты в ряду, при этом нужно внимательно следить за тем, чтобы соседние плиты соединялись в замке четко и без щелей.

На стыке гребни замков на углах обрезаются, если есть необходимость, то стыки нужно дополнительно залить монтажной пеной. По мере того, как укладываются высокие ряды низлежащие ряды, нужно забросать грунтом, это делается для того, чтобы работа была удобной и утеплитель, который уже уложен, был прижат. Плиты, которые находятся ниже уровня земли, нужно приклеивать только на мастику, это делается для того, чтобы не была повреждена гидроизояция. Помимо этого, их нужно прижать утрамбованным грунтом снаружи, тогда можно будет не сомневаться в прочности такой конструкции, что является очень важным фактором.

Если утеплитель находится выше уровня земли, то его нужно дополнительно укрепить, используя дюбель-гвозди (зонтики). Такая процедура осуществляется своими руками без особого труда, нужно только все делать очень аккуратно. Для того чтобы это сделать непосредственно в стене фундамента, нужно просверлить отверстия, для этого используется перфоратор. Дюбель-гвозди нужно вбивать в центре плиты, а еще в местах соединения 4-х плит.

Фундамент, утепленный таким образом пользуется популярностью по многим причинам, некоторые из них описаны ниже.

Если используется данная технология, то можно рассчитывать на то, что экономить до 40% денежных средств, кроме того, теплопотери снижаются на 20%, гидроизоляционная служба фундамента служит в 2 раза больше. Пенополистирол обеспечивает качественную и длительную теплоизоляцию подвалов и фундаментов.
Такие плиты надежным образом защищают слой гидроизоляции и обеспечивает дренаж скапливающихся грунтовых вод.

В связи с этим становится ясно, что монолитный фундамент, утепленный таким образом, служит долгие годы и в таком доме всегда будет тепло и уютно. Такой материал отличается хорошими качествами с точки зрения экологии. Он стоит очень недорого, а ценовой фактор имеет большое значение, когда предстоят строительные работы.

1poteply.ru

Фундамент утепленная шведская плита


Площадка под фундамент утепленная шведская плита выравнивается и засыпается крупным песком. Можно использовать смесь песка и щебня (2 к 3) или щебень.		Песчаная подушка служит для выравнивания площадки, равномерного перераспределения нагрузки от здания на грунт, выполняет дренирующие функции и при необходимости пригружает сжимаемые грунты (торф).

Песчаная подушка под фундамент утрамбовывается послойно (по 20 см) виброплощадкой и выравнивается по нивилиру.		После выноса размеров фундамента в натуру, устанавливается опалубка, грунт укрывается ПВХ пленкой (в отличии от полиэтилена ПВХ пленка служит барьером для радиоактивного газа радона) и укладываются листы ЭППС для утепления грунта.

Для армирования фундамента плиты используется арматура А500С (свариваемый класс арматуры). Минимальный диаметр арматуры для фундамента плиты – 12 мм.		Приступаем к вязке нижнего уровня армирвания фундамента утепленной шведской плиты.

Вязка арматуры производится при помощи крючка и вязальной проволоки. Также для вязки арматуры можно использовать пластиковые хомуты, но этот вариант обойдется дороже.		Соединение продольных стержней арматуры фундамента производится с помощью нахлеста на величину не менее 50 диаметров арматуры.

Для вязки сетки используется шаблон “крест” 20 на 20 см.		Если фундамент плита будет изолирован от грунта при помощи листов ЭППС, то величина защитного слоя бетона может быть сокращена до 35 мм. Если под плитой не будет слоя утеплителя или бетонной подготовки, то защитный слой бетона должен составить не менее 70 мм.

Защитный слой бетона для арматуры монолитных железобетонных фундаментов составляет не менее 35 мм.		Меньший защитный слой бетона может привести к коррозии арматурного каркаса фундамента плиты.

Самая распростарненная ошибка при армировании фундамента плиты – отсутствие П-образных элементов по периметру, длина которых должна быть не менее 2-х толщин плиты. Пункт 10.4.9 СП 63.13330.2012: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры.		Для задания проектного положения верхнего слоя арматуры в толстых плитах обычно используются самодельные гнутые “лягушки” из арматуры диаметром 8 мм.

Верхний слой армирования фундамента привязывается к “лягушкам” и по периметру обявзывается П-образными элементами. Армирование проемов в железобетонных плитах и внутренних углов в плитах имеют свои особенности: необходима установка косвенной арматуры, сдерживающей поперечные деформации и препятствующей образованию в углах проемов и во внутренних углах трещин.		Под проекциями будущих стен, опор, мест сосредоточенной нагрузки (ванны, камины, печи, лифты, лестницы) в верхнем слое армирования фундамента плиты укладываются дополнительные арматурные стержни которые в сумме с основными должны воспринимать опорные усилия в плите (пункт 9.10 СП 52-103-2007 “Железобетонные монолитные конструкции зданий”).

Фундамент монолитная железобетонная плита должен бетонироваться одномоментно. Разница во времени укладки бетона должна быть не более 1-2 часов (в зависимости от темрературы). Без доставки готового товарного бетона и бетонасоса чаще всего не обойтись.		Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 “Железобетонные монолитные конструкции зданий”]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

Сразу просле укладки бетона поверхность бетонной плиты выравнивают вручную с помощью Т-образным правилом с длинной рукояткой или коротким ручным правилом. Читайте об уходе за бетоном во время набора прочности.		Работы на бетонной плите начинаются не ранее набора бетоном 50% марочной прочности. Срок безопасного начала работ – набор 70-80%% марочной прочности бетоном.

Проход коммуникаций через плиту осуществляется через гильзы, либо через проемы. Поскольку ремонтные работы под фундаментом плитой производить невозможно, целесообразно сразу заложить дублирующие трубы и кабели.		Для связи фундамента плиты с другими фундаментами (пристройки, крыльцо) необходимо предусмотреть выпуски стержневой арматуры. На фото предствлен дом из блоков Дюрисол.

Читайте про ленточные фундаменты		Закажите фундамент плиту в Санкт-Петербурге или Ленинградской области у Андрея Дачника.
