Как утеплить водопроводную трубу над землей – обзор техник и материалов
Содержание статьи
Вся ответственность за систему отопления в частном доме полностью лежит на его владельце: это подталкивает к мысли о самостоятельном проведении строительных и ремонтных работ. Многие из них кажутся несложными, например прокладка водопровода. Увы, часто из-за отсутствия знаний технологии и излишней самонадеянности все труды идут прахом при первых серьезных заморозках: старательно уложенные трубы промерзают. Техника, как утеплить водопроводную трубу над землей и под ее толщей, — необходимое знание для мастера, решившего самостоятельно смонтировать водо- или теплотрассу.
Техника утепления
Решать вопрос, как утеплить водопроводную трубу на улице, придется только в случае укладки трассы на глубину менее 1,6 метра. Для средней полосы полтора метра — порог промерзания. Но при самостоятельной укладке такая траншея выкапывается редко, что и приводит к образованию ледяной пробки внутри трубы. В лучшем случае это приведет к остановке потока, в худшем — к прорыву.
Последний вариант развития событий самый неприятный: восстановление дорогое и долгое. Ко всем остальным проблемам добавятся еще и вопросы, как найти водопроводную трубу под землей и как заменить ее зимой. Профилактика проблемы — надежное утепление водопроводных труб в земле. Материалов, технику работы с которыми может освоить даже неопытных мастер, достаточно. Прежде чем выбрать, чем утеплить водопроводную трубу на улице, стоит рассмотреть все возможные варианты, их “за” и “против”.

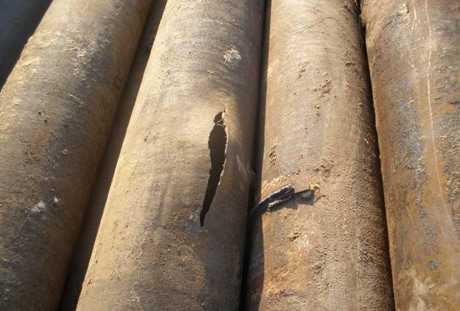

Последствия промерзания труб водопровода
Обзор материалов для утепления
При всем многообразии утеплительных материалов требования к ним единые:
- пониженная теплопроводность, дающая возможность сохранить плюсовую температуру на поверхности трубы и внутри ее;
- водоотталкивающие свойства и возможность сделать покрытие герметичным, чтобы вода не увеличивала теплопроводность;
- долговечность и устойчивость различным типам сред, позволяющая проводить обновление как можно реже;
- пожарная безопасность.
Желательная характеристика — простота монтажа, так как у непрофессионального мастера, как правило, ограниченный комплект инструментов в наличии, а на качестве работ такой аспект сказаться не должен.
Процесс утепления водопроводных труб
Пенополистирол (пенопласт)
Свойства пенопласта или пенополистирола в качестве утеплителя заслуживают самых хороших отзывов: материал отлично держит температуру. Вопрос, как утеплить водопроводную трубу с помощью этого материала, не возникнет даже у начинающего мастера: «скорлупа», повторяющая форму трубы, сама подсказывает технику.
Половинки капсул обнимают отрезок трубы с двух сторон, одновременно обеспечивая и герметичность оболочки. Мастеру необходимо следить только за обязательным по технологии перехлестом, который обеспечивается элементарным сдвигом швов на 10-15 см.

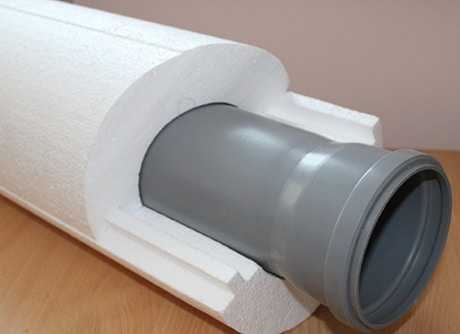

Пенопластовый утеплитель на канализационной трубе
Базальтовые утеплители
Базальтоволокнистые материалы — эффективный метод утепления и сохранения энергоэффективности теплотрасс. Достаточно высокая стоимость полых цилиндров компенсируется простотой работ: утепление труб водопровода таким методом займет всего несколько часов, звенья вкладываются в коконы и их сразу можно засыпать или зашивать.
Стоит отметить и экологичность составляющих материала: решая, чем утеплить водопроводную трубу в частном доме, чтобы не заботиться об испарениях при нагреве, стоит рассмотреть базальтовые «чехлы». В отличие от пенопластовых «скорлупок», по хрупкости соответствующих такому определению, базальтовым полостям колебания и даже сжатия не страшны. Срок эксплуатации до 50 лет.

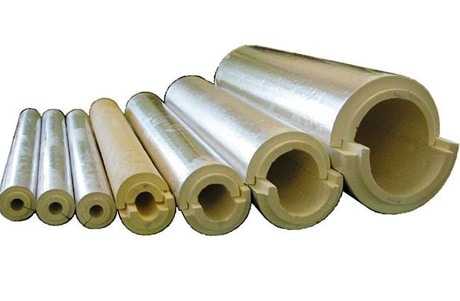

Базальтовые коконы с гидроизоляционным слоем
Стекловата
Решая чем и как утеплить водопроводную трубу под полом или в подвале, можно остановиться на стекловате: этот недорогой материал подходит только для наземного использования. Для качественного итога работ потребуется дополнительный изолятор, как правило эту роль играет рубероид или фольгированииые покрытия. Рыхлый материал продается в рулонах и трубы им в прямом смысле аккуратно оборачиваются.
Утепление водопроводных труб в частном доме таким методом позволит не возвращаться к вопросу замены более 20 лет: материал износостоек и не разрушается даже от колебаний. Но выбирая, как утеплить водопроводную трубу в земле, от этой техники придется отказаться: слежавшееся под давлением грунта стекловолокно теряет свои свойства, а изоляционный слой спрессовывание не предупреждает.

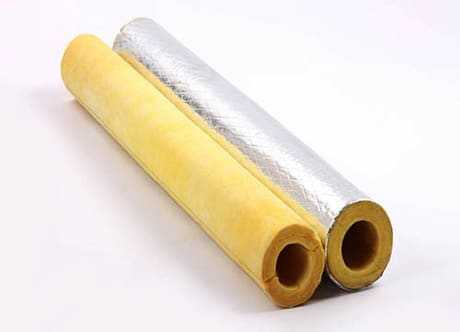

Утеплитель из стекловаты и его не требующий дополнительного гидроизолянта аналог
Воздушная прослойка
Как ни странно, но воздух — сам по себе прекрасный теплоизолятор. Для регионов с умеренным климатом утеплитель для водопроводных труб в земле может и не потребоваться, а на случай серьезных заморозков можно воспользоваться проверенным методом — созданием арки над трубами.
Выложить такую конструкцию можно при помощи металлических листов, вставляемых в канал труб с легким изгибом. Поверх своеобразного перекрытия можно смело насыпать грунт: утепление водопроводных труб будет обеспечиваться воздушной подушкой.

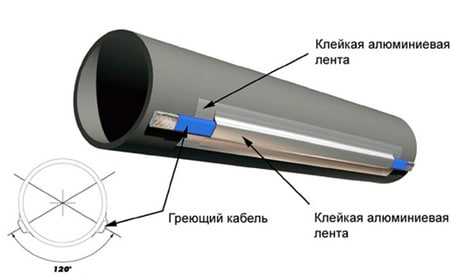

Установка теплового кабеля для обогрева водопроводных труб
Другие способы защиты от промерзания
Утепление водопроводной трубы на улице можно заменить работами по профилактике замерзания. Два наиболее популярных метода кроме глубокого закладывания:
- тепловой кабель;
- образующий постоянное высокое давление ресивер;
- второй круг труб, постоянно держащий жидкость в движении.
Принцип ресивера, который удерживает давление, не позволяющее воде замерзать, активно используется в системе водоснабжения частного сектора. Колонки, снабжающие водой жителей и зимой и летом, устроены именно по такому принципу: труба для водопровода в земле не нуждается в утеплении.
Прокладка второго дублирующего ряда труб — затратное мероприятие, но и окупающееся: постоянно циркулирующий по кругу поток замерзнуть также не может, соответственно утеплитель для водопроводных труб в этом случае не требуется.
Дублирование системы тепловым кабелем — популярная техника. При таком способе профилактики промерзания труб кабель или укладывается вдоль трубы, или обматывается вокруг нее по спирали. Стоит отметить, что недостатки есть у обеих техник: в первом случае это неравномерность нагрева, во втором – целый ряд расчетов допустимого количества оборотов и расстояния между витками. Стоит отметить, что утепление водопроводной трубы в этом случае не отменяется, но изолятор будет выполнять роль сохраняющей тепло прокладки, защищая трубу.
Видео-инструкция: укладка греющего кабеля к водопроводу
Мастера предупреждают, что ответа на вопрос, какие трубы лучше для водопровода под землей, ответа нет. Определяющую роль имеет качество проводимых работ, в том числе по утеплению. Надежность, безаварийность и долговечность системы зависит от соблюдения техники монтажа, поэтому отсутствие навыков и опыта прокладки водопроводов снаружи помещения – повод обратиться за помощью к профессионалам. Устранение аварий обойдется значительно дороже расходов на услуги.
Понравилась статья? Поделитесь ей:
trubsovet.ru
Водопроводные трубы ПНД для холодного водоснабжения: их характеристики и монтаж
Трубы, изготовленные из полимеров, в основном, используются в строительной сфере при ремонте водопроводных сетей, оборудования бассейнов, фонтанов.
Водопроводные трубы ПНД для холодного водоснабжения станут идеальным выбором для добычи воды с большой глубины и как составляющие части конструкции автополива.
Хоть ПНД трубы для водоснабжения появились на отечественном рынке сравнительно недавно, они быстро стали востребованными и легко вытеснили аналоги, изготовленные из других материалов.
ПВХ образцы обладают сверхпрочностью при легкой массе и гибкой структуре. Они используются в качестве составляющих элементов при монтаже различных систем холодного водоснабжения.
Общие сведенья
Во время монтажа водопроводных ПНД труб, нужно соблюдать технологию их установки, и каждый процесс выполнять в соответствии с ГОСТом.

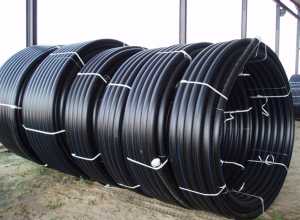

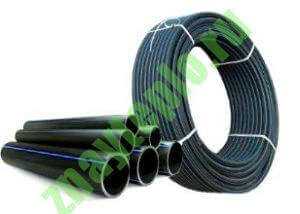

В продаже можно найти образцы в прямых отрезках и бухтах. Первые продаются длиной по 12 метров, а вторые по 100 или 200 метров. Перед покупкой стоит хорошо изучить поверхность изделий внутри и снаружи.
Хорошее качество характеризуется гладкой поверхностью. Можно допустить небольшую неровность и наличие неглубоких полос, которые при этом не добавляют шероховатости материалу и не влияют на размер стенок образца.
Никакие вкрапления воздуха, инородные включения и тем более трещины не должны «украшать» полиэтиленовые водопроводные трубы и другие составляющие будущего водопровода.
Их можно узнать по черной цветовой гамме с наличием маркировочных полос синего цвета продольного размещения (их должно быть три), которые располагаются равномерно по всей окружности.
Также полиэтиленовые трубы, которые используются для транспортировки питьевой воды, могут быть окрашены в синий цвет, главное чтобы состав был однородным, а поверхность гладкой.

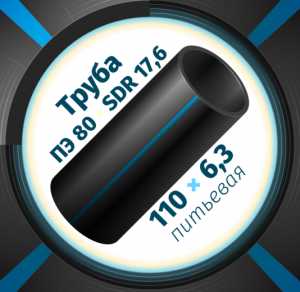

На каждом образце должны указываться: диаметр, толщина стенок, компания производитель, марка полиэтилена.
Характеристика составляющих элементов
Качественные водопроводные трубы ПНД для холодного водоснабжения должны соответствовать следующим параметрам, которые значительно отражаются на долговечности их использования.
- Марка полиэтилена. В основном используется материал марок ПЭ80 и ПЭ100. Первый вариант идеальный выбор для строительства водопровода с небольшим сечением.
Данная марка полиэтилена обладает удовлетворительными потребительскими характеристиками и выдерживает небольшое давление внутри системы, которое образуется при транспортировке жидкости.
Марка ПЭ100 используется для изделий большого диаметра, так как позволяет сэкономить на материале.
Поэтому, выбирая составляющие для монтажа магистрали вернее всего, что они будут изготовлены из этой марки полиэтилена.
- Показатель устойчивости. Это значение показывает насколько ПНД трубы и фитинги для водопровода устойчивы к внутреннему давлению и рассчитывается простым соотношением диаметра образца к толщине его стенки. Чем меньше показатель, тем крепче изделие.
- Подготовка траншеи. Водопроводные трубопрокатные материалы из ПНД для холодного водоснабжения будут служить долго, если при установке подземной системы правильно подготовить траншею.
Для этого обратите внимание, чтобы в почве, которая находится под трубопроводом, не было камней или других твердых предметов. Они могут спровоцировать повреждение полиэтилена и как следствие спровоцировать течь.
Перед установкой на дно траншеи выстилается подложка из песка или измельченного гравия толщиной не менее 10 сантиметров.
Подложка уплотняется и только после этого в траншею укладывается полиэтиленовая труба, которая немного утапливается в подстилку.
При перевозке материалов стоит проверить, чтобы в кузове автомобиля не было никаких острых предметов или режущих элементов способных повредить полиэтилен и испортить его еще до момента монтажа.
Свойства
Самое важное достоинство полиэтилена – возможность изменять форму, не принося ущерба общей конструкции.
Полиэтиленовые трубы для водоснабжения имеют возможность растягиваться почти на 8%, что часто спасает от порывов при деформации водопровода. Качественные ПНД изделия обладают следующими свойствами и характеристиками:
- хорошо переносят морозы до -70°C;
- используются для транспортировки холодной воды с рабочим давлением внутри системы 4-20 Бар;
- производители выпускают образцы диаметра от 16 до 1600 мм;
- выдерживают температуру до +65°C, поэтому как составляющие водопровода горячего водоснабжения не используются;
- при правильном монтаже ПНД водопровод может прослужить без ремонта и замены до 50 лет;
- материал устойчив к образованию плесени и грибков, поэтому при установке на болотистой местности не требует специальной обработки;
Видео 1
Единственный минус труб данного вида – разрушение под действием УФ-излучения. Под палящими солнечными лучами полиэтилен теряет свое главное достоинство (пластичность) и становится ломким. Этот фактор нужно учитывать при хранении материала на открытом воздухе.
Монтаж
Помимо того, что нужно выбрать качественные составляющие водопроводной системы нужно подобрать подходящие соединительные элементы.
Фитинги для ПНД трубопровода для холодного водоснабжения должны быть надежными и подходить по диаметру, чтобы без лишних физических усилий создать герметичное соединение.

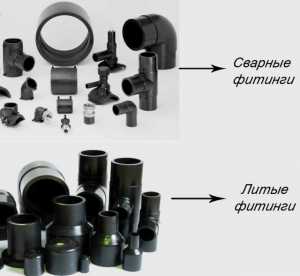

Полиэтиленовые фитинги для водоснабжения делятся на три основные группы:
- литые;
- сварные;
- компрессионные.
Каждая группа соединительных элементов кардинально отличается друг от друга. Первые два вида соединяют магистраль, посредством сварки, используя специальный сварочный аппарат.

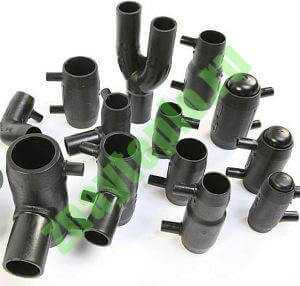

Литые модели соединяют «встык», а электросварные используя электродиффузионную сварку.
Для литого соединения края стыка нагреваются и после присоединяются друг к другу. После того как шов остынет, он приобретает высокую прочность и гарантирует герметичность соединения.

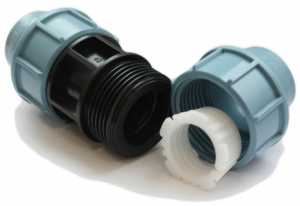

Полиэтиленовые фитинги для холодного водоснабжения компрессионного вида не требуют использование сварочного аппарата, а особый ключ для осуществления обжимного (цангового) соединения. Можно обойтись и без инструмента, но тогда установка займет больше времени.
Качественно смогут соединить водопроводные трубы ПНД фитинги любого вида, но отдельно выделяются именно сварные, так как они изготавливаются из полиэтиленовой трубы.
К достоинствам можно отнести небольшую стоимость и возможность изготовления делали для соединения элементов самого разного диаметра.

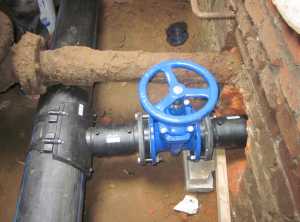

Случается, что требуется заменить часть старой стальной конструкции водопровода, на новые полиэтиленовые трубы.
Фитинги для этого случая предусмотрены комбинированные в виде переходников из металлической части и полиэтилена, что очень сильно упрощает такой вид монтажа.
Также компрессионные фитинги подойдут для сращивания труб разных диаметров в одном трубопроводе.
Главное при покупке таких соединительных элементов ориентироваться на образцы, у которых и корпус и накидная гайка изготовлены из материала однородной консистенции.
Видео 2
Фитинги для труб холодного водопровода изготавливаются из плотного полиэтилена низкого давления. У этого соединительного элемента есть целый ряд достоинств: прочность, устойчивость к коррозии и деформации, высокая износоустойчивость и стойкость к механическому воздействию.
Невысокая стоимость и легкость монтажа сделали полиэтиленовые фитинги для труб ПНД самыми популярными и востребованными среди остальных видов соединительных элементов.
Сегодня строительный рынок заполнен различными видами труб, которые можно использовать при установке водопроводной системы и список таких изделий постоянно приумножается.
Видео 3
Однако без сомненья водопроводные трубы ПНД для холодного водоснабжения постепенно вытесняют металлические аналоги.
Полимерные изделия обладают целым рядом положительных моментов, поэтому выбор не должен быть сложным, если за ориентир взять мощность будущего водопровода и его предназначение.
Видео 4
Записи по теме:
Опубликовано: Апрель 25, 2016
Загрузка…trubanet.ru
Выбор труб и монтаж водопровода из ПНД
Оглавление статьи
Для дачников и владельцев частных домов с приусадебными участками встает вопрос «Как провести воду на участок?». Вариантов ответа на этот вопрос много, но в этой статье мы обсудим самый дешевый и популярный — ПНД трубы! Для начала разберемся, что из себя представляет этот вид трубопроводов и для чего он предназначен.
Что такое ПНД?
Аббревиатура ПНД расшифровывается как «полиэтилен низкого давления». Эти слова не означают, что такой тип трубы рассчитан на маленькое давление воды. Они просто рассказывают условия, при которых был получен данный материал. ПНД получают при давлении 0,1-2 МПа, которое, с точки зрения технологии, является низким.
Сами по себе трубопроводы рассчитаны на номинальное давление от 4 до 20 атмосфер (об этом можно прочитать на маркировке труб и фитингов). Для соединения труб используются различные виды фитингов:
- Компресионные (с цанговым соединением) — применяются для труб диаметром не более 110 мм.
- Терморезисторные — надеваются на трубу после чего подключаются к блоку питания, а затем происходит их сварка с трубой.

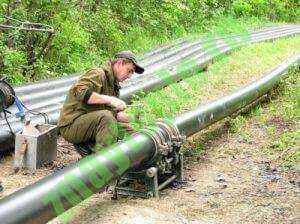

Терморезисторные фитинги для ПНДТрубы больших диаметров соединяются при помощи сварки в стык. Для этого используется специальный сварочный станок.
Пайка труб больших диаметров встык.Как выбрать диаметр ПНД труб?
Выбор диаметра труб делается из соображений необходимого расхода воды в единицу времени. То есть, если вам необходимо полить несколько грядок в теплице, то пойдет труба маленького диаметра, а если нужно наполнять бассейн или управлять работой фонтана, то необходимо больший диаметр трубы. Ниже приведем таблицу, сопоставляющую диаметр ПНД труб и расход воды:
| Расход куб.м/час | диаметр мм. |
| до 1,2 | 20 |
| от 1,2 до 1,8 | 25 |
| от 1,8 до 3,5 | 32 |
| от 3,5 до 5 | 40 |
| от 5 до 10 | 50 |
Для бытовых целей диаметр трубопровода в 50 мм я считаю верхней планкой. Больший расход, чем 10 кубометров в час в частном доме сделать очень сложно, поэтому мы не обсуждаем здесь расход через трубы диаметром больше 50 мм.
Из этой таблицы делаем следующие выводы:
- Если вам нужно провести в огород летний водопровод для полива, то для этого достаточно диаметра 25 мм.
- Если вам необходимо сделать постоянный водопровод для дома с питанием из скважины или от общей городской сети, то диаметр должен быть не менее 32 мм, а для заполнения бассейнов и работы фонтанов нужно брать трубу диаметром 40 или 50 мм.

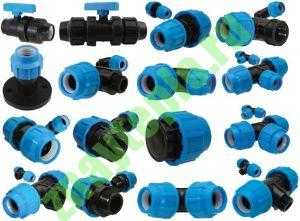

Монтаж ПНД на компрессионные (цанговые) фитинги.

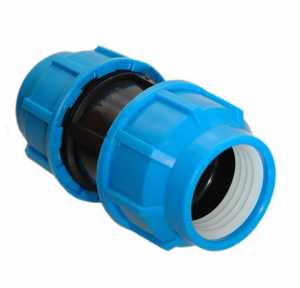

Компрессионные фитинги для ПНДМы подошли к самому интересному моменту — монтажу трубопроводов. Монтаж начинается с того, что вам необходимо распрямить трубу и разрезать ее на части определенной длины. Казалось бы, все просто, но первое же «столкновение» с ПНД заставляет вас изрядно вспотеть. Чтобы этого избежать, рекомендую не осуществлять монтажные работы при холодной погоде и подогревать трубу строительным феном. Нужно именно подогреть трубу, а не расплавить. Укладывать трубу удобно в неглубокие траншеи (1-2 лопаты глубиной).

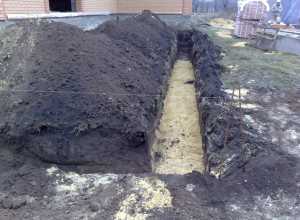

Укладка трубы в траншеюПосле укладки осуществляется установка цанговых фитингов. Как это делать правильно будет показано ниже. Цанговые фитинги маленьких диаметров можно закручивать руками без применения специального инструмента. Для больших размеров (40 мм и выше) уже необходимо использовать специальный ключ.
Для того, чтобы было понятно как собирать трубопроводы, посмотрите следующее видео:
В этом видео мне нравится гратосниматель, которым мужчина снимает фаску с трубы. Этот инструмент сильно упрощает сборку. Кроме него еще можно использовать технический вазелин для смазки торцов трубы. Из своего опыта могу сказать, что можно вместо гратоснимателя использовать обычный нож, но это займет больше времени.

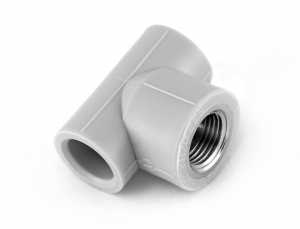

Пайка ПНД труб с помощью полипропиленовых фитингов.
Честно скажу, что я против такого способа. Сейчас объясню почему:
- У полипропилена и полиэтилена разная температура плавления. ПНД плавится при температуре чуть более 100 градусов Цельсия , а полипропилен плавится при 260 градусах. Сварка получится некачественная.
- Даже если получится сделать такое соединение, то все равно не понятно на какое давление оно рассчитано и сколько времени сможет его держать.
Поэтому советую не тратить время и деньги зря на подобные эксперименты.
Резюме.
ПНД трубы являются самым дешевым и быстрым способом сделать водопровод на приусадебном участке. Кроме этого, с их помощью можно прокладывать серьезные магистрали для больших коттеджей и целых жилых микрорайонов. Монтаж таких труб имеет свои особенности, к которым необходимо привыкнуть. Паять такие трубы можно встык или при помощи специальных терморезисторных муфт. Применять для пайки полипропиленовые фитинги я не рекомендую по описанным выше причинам. На этом все, вопросы пишите в комментариях.
