Точка росы – это… Что такое Точка росы?
- Это статья о физическом явлении. О группе см. Точка росы (группа)
Температура точки росы газа (точка росы) — это значение температуры газа, ниже которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].

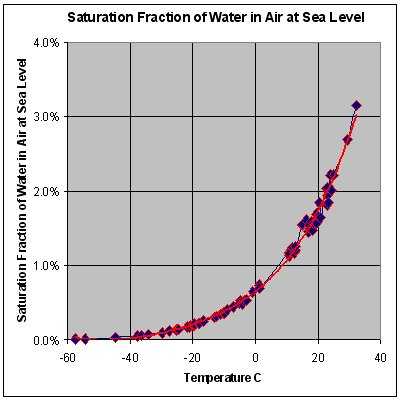

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.
Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):
где
- Tp = точка росы,
- a = 17.27,
- b = 237,7 °C,
- ,
- T = температура в градусах Цельсия,
- RH = относительная влажность в объёмных долях (0 < RH < 1.0),
- ln — натуральный логарифм.
Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:
- 0 °C < T < 60 °C
- 0.01 < RH < 1.0
- 0 °C < Tр < 50 °C
Точка росы и коррозия
Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.
Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).
Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.
Определение точки росы
Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.
Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними. Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.
Таблица температур
Значения точки росы (°С) в разных условиях приведены в таблице[источник не указан 350 дней].
| Температура, шарика сухого термометра, °С | 0 | 2,5 | 5 | 7,5 | 10 | 12,5 | 15 | 17,5 | 20 | 22,5 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Относительная влажность % | |||||||||||
| 20 | −20 | −18 | −16 | −14 | −12 | −9,8 | −7,7 | −5,6 | −3,6 | −1,5 | −0,5 |
| 25 | −18 | −15 | −13 | −11 | −9,1 | −6,9 | −4,8 | −2,7 | −0,6 | 1,5 | 3,6 |
| 30 | −15 | −13 | −11 | −8,9 | −6,7 | −4,5 | −2,4 | −0,2 | 1,9 | 4,1 | 6,2 |
| 35 | −14 | −11 | −9,1 | −6,9 | −4,7 | −2,5 | −0,3 | 1,9 | 4,1 | 6,3 | 8,5 |
| 40 | −12 | −9,7 | −7,4 | −5,2 | −2,9 | −0,7 | 1,5 | 3,8 | 6,0 | 8,2 | 10,5 |
| 45 | −10 | −8,2 | −5,9 | −3,6 | −1,3 | 0,9 | 3,2 | 5,5 | 7,7 | 10,0 | 12,3 |
| 50 | −9,1 | −6,8 | −4,5 | −2,2 | 0,1 | 2,4 | 4,7 | 7,0 | 9,3 | 11,6 | 13,9 |
| 55 | −7,9 | −5,6 | −3,3 | −0,9 | 1,4 | 3,7 | 6,1 | 8,4 | 10,7 | 13,0 | 15,3 |
| 60 | −6,8 | −4,4 | −2,1 | 0,3 | 2,6 | 5,0 | 7,3 | 9,7 | 12,0 | 14,4 | 16,7 |
| 65 | −5,8 | −3,4 | −1,0 | 1,4 | 3,7 | 6,1 | 8,5 | 10,9 | 13,2 | 15,6 | 18,0 |
| 70 | −4,8 | −2,4 | 0,0 | 2,4 | 4,8 | 7,2 | 9,6 | 12,0 | 14,4 | 16,8 | 19,1 |
| 75 | −3,9 | −1,5 | 1,0 | 3,4 | 5,8 | 8,2 | 10,6 | 13,0 | 15,4 | 17,8 | 20,3 |
| 80 | −3,0 | −0,6 | 1,9 | 4,3 | 6,7 | 9,2 | 11,6 | 14,0 | 16,4 | 18,9 | 21,3 |
| 85 | −2,2 | 0,2 | 2,7 | 5,1 | 7,6 | 10,1 | 12,5 | 15,0 | 17,4 | 19,9 | 22,3 |
| 90 | −1,4 | 1,0 | 3,5 | 6,0 | 8,4 | 10,9 | 13,4 | 15,8 | 18,3 | 20,8 | 23,2 |
| 95 | −0,7 | 1,8 | 4,3 | 6,8 | 9,2 | 11,7 | 14,2 | 16,7 | 19,2 | 21,7 | 24,1 |
| 100 | 0,0 | 2,5 | 5,0 | 7,5 | 10,0 | 12,5 | 15,0 | 17,5 | 20,0 | 22,5 | 25,0 |
Диапазон комфорта
Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения. Нижняя точка росы может пойти вместе с высокой температурой только при очень низкой относительной влажности[источник не указан 350 дней
| Tочка росы, °C | Восприятие человеком | Относительная влажность (при 32 °C), % |
|---|---|---|
| более 26 | крайне высокое восприятие, смертельно опасно для больных астмой | 65 и выше |
| 24—26 | крайне некомфортное состояние | 62 |
| 21—24 | очень влажно и некомфортно | 52—60 |
| 18—21 | неприятно воспринимается большинством людей | 44—52 |
| 16—18 | комфортно для большинства, но ощущается верхний предел влажности | 37—46 |
| 13—16 | комфортно | 38—41 |
| 10—12 | очень комфортно | 31—37 |
| менее 10 | немного сухо для некоторых | 30 |
См. также
Литература
- ↑ РМГ 75-2004 76 «Измерения влажности веществ. Термины и определения»
dic.academic.ru
Влажность. Точка росы.
Вспомним основное, что мы знаем о влажности воздуха.
Так как на нашей планете очень много открытых водных поверхностей – моря, океаны, реки и озера, то безусловно, вода испаряется с этих огромных площадей и пар присутствует в воздухе абсолютно везде, даже в жаркой пустыне. Сколько этой самой воды в виде пара присутствует в одном кубическом метре воздуха – показывает абсолютная влажность, выражается она в г/м куб. Вы наверное заметили, что единицы измерения абсолютной влажности – такие же, как и у плотностей веществ. Действительно, абсолютная влажность – это и есть плотность водяного пара.
Абсолютная влажность – это количество граммов водяного пара, содержащееся в кубическом метре воздуха при данных условиях
Испарение – это вылет молекул вещества с поверхности жидкости, и, как белые шахматы не могут без черных, так испарение не обходится без обратного процесса – конденсации. Часть молекул неизбежно возвращается обратно в жидкость. Если количество молекул, покидающих жидкость в единицу времени, равно количеству молекул, возвращающихся обратно – то пар называется насыщенным, то есть в пространстве над жидкостью не может уже находиться большее количество молекул. Понятно, что если температура высокая – то плотность такого насыщенного пара одна, а если низкая – то другая. Существует таблица, в которой указано, как изменяется давление и плотность насыщенного водяного пара в зависимости от температуры.
Относительной влажностью называется отношение абсолютной влажности к плотности насыщенного водяного пара при той же температуре.
Относительную влажность выражают в процентах: . Плотность водяного пара по-другому – это количество молекул в данном объеме, то есть она непосредственно связана с концентрацией молекул. А от концентрации зависит давление пара . Поскольку мы рассматриваем все при одной и той же температуре, и нас не интересуют молекулы других газов, которые тоже присутствуют в воздухе, а только молекулы воды, можем записать относительную влажность как процентное отношение парциального давления пара пара в воздухе к давлению насыщенного пара :
Парциальным называют давление водяного пара, которое он производил бы в отсутствие других газов в воздухе.
Что будет происходить с паром, если его охлаждать, как это происходит при наступлении летней ночи? Будем считать, что атмосферное давление этой ночью не меняется. Согласно уравнению , при снижении температуры и постоянном давлении концентрация молекул n должна расти, то есть плотность пара будет увеличиваться, пока он не станет насыщенным.
Точкой росы называется такая температура, при которой насыщенный пар начинает конденсироваться (выпадает роса).
Точка росы зависит от относительной влажности воздуха: если воздух сухой, и пара в нем мало, то температура должна сильно понизиться, чтобы пар стал насыщенным, и затем начал конденсироваться. А если влажность высокая – то воздуху достаточно немного охладиться, чтобы пар достиг состояния насыщения и выпала бы роса. Если относительная влажность равна 100% – то мы находимся в точке росы, то есть текущая температура – это и есть точка росы.
Теперь подумаем, что будет, если изменять объем сосуда, в котором находится насыщенный пар – а именно, уменьшать. Будет ли расти плотность пара или нет? Как мы уже заметили, плотность водяного пара можно записать как число молекул в объеме сосуда. А если пар насыщенный, то в данном объеме не может содержаться большее число молекул. Поэтому, если объем сосуда уменьшить, “лишние” молекулы конденсируются, и плотность пара останется той же, что и была.
Ну а теперь применим эти знания, и попробуем решать задачи.
1. Давление водяного пара при температуре было равно 1 кПа. Был ли этот пар насыщенным?
По таблице, которую можно найти на странице Справочник, определяем, что давление насыщенного пара при температуре должно быть равно 1, 6 кПа. Давление нашего пара меньше, значит, он не насыщенный.
2. В закрытом сосуде емкостью 5 л находится ненасыщенный водяной пар массой 50 мг. При какой температуре пар будет насыщенным?
Найдем плотность водяного пара: . Нам нужно найти плотность в , значит, перевести милиграммы в граммы, а литры – в . Тогда плотность . В таблице находим соответствующее такой плотности значение температуры – .
3. Во сколько раз концентрация молекул насыщенного водяного пара при больше, чем при ?
По уравнению состояния идеального газа . Выражаем концентрацию: . Находим отношение концентраций: . Давление насыщенного пара опять найдем по таблице: при это 12,33 кПа, а при – 0,87 кПа. Не забудем также перевести температуру в в температуру по абсолютной шкале: , . Теперь считаем: . Между прочим, плотность, как уже было сказано ранее, это количество молекул в единице объема, поэтому задачу можно было решить проще: найти отношение плотностей насыщенного пара при этих температурах: .
4. Парциальное давление водяного пара в воздухе при было 1,1 кПа. Найти относительную влажность.
Для того, чтобы воспользоваться формулой , нам нужно знать давление насыщенного пара, а его можно определить по таблице, оно равно 2,2 кПа. Определяем влажность:
Ответ: 50 %
5. Относительная влажность воздуха вечером при равна 50%. Выпадет ли роса, если ночью температура понизится до ?
Нужно узнать, является ли температура точкой росы, то есть будет ли пар насыщенным при такой температуре. Определить, будет ли пар насыщенным, можно по его плотности, а плотность найдем по формуле относительной влажности: , откуда . По уже знакомой нам таблице определяем, что при плотность насыщенного пара равна 8,3 , что больше, чем найденная нами. Поэтому пар не будет насыщенным и роса не выпадет. А вот если бы температура опустилась бы до и ниже, то роса выпала бы, так как при такой влажности – точка росы.
6. В цилиндре под поршнем находится водяной пар массой 0,4 г при температуре 290 К. Этот пар занимает объем 40 л. Как можно сделать пар насыщенным?
Найдем плотность пара в сосуде:
. Теперь перейдем от абсолютной температуры к температуре в : . В таблице находим соответствующее такой плотности значение температуры насыщенного пара – . То есть первый путь сделать наш пар насыщенным – это понизить его температуру на 6 градусов. Однако есть еще один путь: можно уменьшить объем. Действительно, плотность насыщенного пара при температуре составляет 14,4 . Зная массу пара, найдем по плотности объем: – то есть, если объем сосуда станет равным 27,7 л, то пар в нем будет насыщенным. Таким образом, второе решение – уменьшить объем сосуда на 12,3 л.
7. Сухой термометр психрометра показывает , а влажный . Относительная влажность, измеренная по волосному гигрометру, равна 30%. Правильны ли показания гигрометра?
Воспользуемся психрометрической таблицей , чтобы по показаниям сухого и влажного термометров определить относительную влажность. Сначала найдем разность показаний термометров: . Теперь по этой разности находим в таблице нужный столбец, и двигаемся по нему вниз до строки – показаний сухого термометра. В ячейке на пересечении столбца и строки находим значение относительной влажности – 30%. Значит, волосяной гигрометр показывает верную влажность.
8. Давление пара в помещении при температуре равно 756 Па. Давление насыщенного пара при этой же температуре равно 880 Па. Относительная влажность воздуха равна (ответ округлить до целых)
1) 1%
2) 60%
3) 86%
4) 100%
Ответ: 3.
9. Относительная влажность воздуха равна 42%, парциальное давление пара при температуре рано 980 Па. Давление насыщенного пара при заданной температуре равно (ответ округлить до целых)
1) 980 Па
2) 2333 Па
3) 1022 Па
4) 412 Па
Ответ: 2.
10. В сосуде с подвижным поршнем находятся вода и её насыщенный пар. Объём пара изотермически уменьшили в 2 раза. Концентрация молекул пара при этом
1) уменьшилась в 2 раза
2) не изменилась
3) увеличилась в 2 раза
4) увеличилась в 4 раза
Так как температура не менялась, то плотность пара при данной температуре неизменна, а значит, количество молекул в объеме одно и то же. То есть концентрация остается точно такой же, просто часть пара перейдет в жидкое состояние (конденсируется).
Ответ: 2.
11. Относительная влажность воздуха в цилиндре под поршнем равна 60%. Воздух изотермически сжали, уменьшив его объём в два раза. Относительная влажность воздуха стала
1) 120 %
2) 100 %
3) 60 %
4) 30 %
Ответ: 2.
12. Какова относительная влажность воздуха при температуре , если точка росы ? Давление насыщенного водяного пара при равно 2,33 кПа, а при – 1,4 кПа. Ответ выразите в процентах и округлите до целых.
1) 60%
2) 50%
3) 40%
4) 75%
В точке росы относительная влажность равна 100%, поэтому, зная давление насыщенного пара, можем определить парциальное давление:
, , кПа.
Находим влажность воздуха:
Ответ: 1.
easy-physic.ru
Росы точка – это… Что такое Росы точка?
Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.
На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.
Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Формула для приблизительного расчёта точки росы в градусах Цельсия:
где
- a = 17.27,
- b = 237.7 °C,
- ln — натуральный логарифм,
- T = температура в градусах Цельсия,
- RH = относительная влажность в долях (0 < RH < 1.0),
- Tp = точка росы,
Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:
- 0 °C < T < 60 °C
- 0.01 < RH < 1.0
- 0 °C < Tр < 50 °C
Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20°C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный.
Точка росы и коррозия
Точка росы воздуха – важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.
Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).
Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и дальнейшее шелушение, приводящее к преждевременной коррозии и/или обрастанию.
Определение точки росы
Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.
Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.
ТАБЛИЦА ТОЧКИ РОСЫ
ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ% RH, ТЕМПЕРАТУРА ШАРИКА СУХОГО ТЕРМОМЕТРА, °C
| % RH | 0 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | -20 | -18 | -16 | -14 | -12 | -9.8 | -7.7 | -5.6 | -3.6 | -1.5 | -0.5 |
| 25 | -18 | -15 | -13 | -11 | -9.1 | -6.9 | -4.8 | -2.7 | -0.6 | 1.5 | 3.6 |
| 30 | -15 | -13 | -11 | -8.9 | -6.7 | -4.5 | -2.4 | -0.2 | 1.9 | 4.1 | 6.2 |
| 35 | -14 | -11 | -9.1 | -6.9 | -4.7 | -2.5 | -0.3 | 1.9 | 4.1 | 6.3 | 8.5 |
| 40 | -12 | -9.7 | -7.4 | -5.2 | -2.9 | -0.7 | 1.5 | 3.8 | 6.0 | 8.2 | 10.5 |
| 45 | -10 | -8.2 | -5.9 | -3.6 | -1.3 | 0.9 | 3.2 | 5.5 | 7.7 | 10.0 | 12.3 |
| 50 | -9.1 | -6.8 | -4.5 | -2.2 | 0.1 | 2.4 | 4.7 | 7.0 | 9.3 | 11.6 | 13.9 |
| 55 | -7.9 | -5.6 | -3.3 | -0.9 | 1.4 | 3.7 | 6.1 | 8.4 | 10.7 | 13.0 | 15.3 |
| 60 | -6.8 | -4.4 | -2.1 | 0.3 | 2.6 | 5.0 | 7.3 | 9.7 | 12.0 | 14.4 | 16.7 |
| 65 | -5.8 | -3.4 | -1.0 | 1.4 | 3.7 | 6.1 | 8.5 | 10.9 | 13.2 | 15.6 | 18.0 |
| 70 | -4.8 | -2.4 | 0.0 | 2.4 | 4.8 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.1 |
| 75 | -3.9 | -1.5 | 1.0 | 3.4 | 5.8 | 8.2 | 10.6 | 13.0 | 15.4 | 17.8 | 20.3 |
| 80 | -3.0 | -0.6 | 1.9 | 4.3 | 6.7 | 9.2 | 11.6 | 14.0 | 16.4 | 18.9 | 21.3 |
| 85 | -2.2 | 0.2 | 2.7 | 5.1 | 7.6 | 10.1 | 12.5 | 15.0 | 17.4 | 19.9 | 22.3 |
| 90 | -1.4 | 1.0 | 3.5 | 6.0 | 8.4 | 10.9 | 13.4 | 15.8 | 18.3 | 20.8 | 23.2 |
| 95 | -0.7 | 1.8 | 4.3 | 6.8 | 9.2 | 11.7 | 14.2 | 16.7 | 19.2 | 21.7 | 24.1 |
| 100 | 0.0 | 2.5 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 | 17.5 | 20.0 | 22.5 | 25.0 |
Рекомендуется окрашивать поверхность, если ее температура превышает точку росы на 3°C.
Пример:
Если температура воздуха +21°C , а относительная влажность 65%, то точка росы составляет +14°C . То есть, в данном случае температура окрашиваемой поверхности должна быть не ниже 14+3=17°C
.
См. также
Литература
- Бурцев С. И., Цветков Ю. Н. «Влажный воздух. Состав и свойства.» (djvu, полный текст)
Wikimedia Foundation. 2010.
dic.academic.ru
Точка росы в строительстве: понятие и определение
Здравствуйте, дорогие читатели! Читая об утеплении и теплоизоляционных материалах, производя расчёты необходимой толщины теплоизолятора, вы наверняка сталкивались с выражением точка росы в стене или точка образования конденсата.
Это важный физический параметр, от которого зависят расчёты утепления. Что такое точка росы? Как рассчитать точку росы в строительстве? Как применить полученные данные? Давайте разбираться.
Что это и зачем её необходимо знать?
Итак, точка росы определение ее такое – это такой показатель температуры, при которой находящийся в воздухе пар превращается в жидкость (росу). Этот показатель всегда зависит от влажности окружающей среды: чем выше влажность, тем выше точка росы, и наоборот, чем ниже влажность воздуха, тем показатель росы ниже температуры окружающего воздуха. При условии, что влажность равна 100% точка росы будут равна температуре окружающей среды.
Для «чайников» для понимания того, что собой представляет данное явление достаточно помнить, что чаще всего температура воздуха снаружи дома у нас в стране ниже, чем внутри, поэтому тёплые внутренние воздушные потоки стремятся проникнуть наружу. Воздух, проходя от внутренней стороны к наружной, охлаждается и превращается в конденсат. Чтобы это произошло в нужном месте необходимо знать значение точки росы.

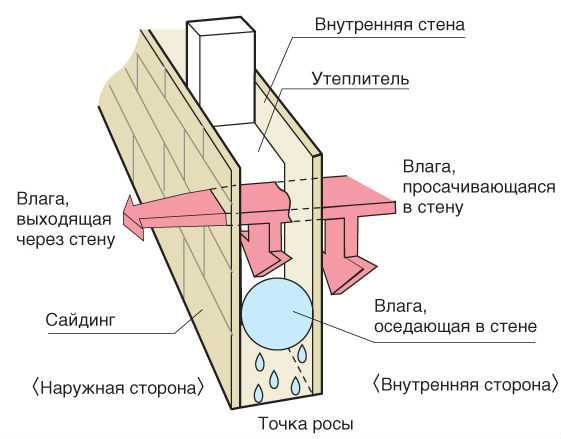

Если такой процесс происходит в неправильном месте, то стены дома сыреют, на них появляется плесень. Дом буквально становится непригодным для проживания: ухудшается теплопроводность, стенки промерзают, разрушаются.
Точное определение месторасположения места в котором образуется конденсат в стене предотвратит эти неприятности, обеспечив комфортный микроклимат.
Расположение: отчего оно зависит?
Положение данного показателя зависит от следующих факторов:
- толщины стенки, всех используемых для её возведения и отделки материалов;
- температурного показателя внутри и снаружи дома;
- влажности внутри и снаружи помещения.
Расположение точка росы, при утеплении утеплителем, может располагаться в различных вариациях. Рассмотрим их, и вы наглядно поймёте, почему так важно использовать правильный теплоизолятор и правильной толщины.

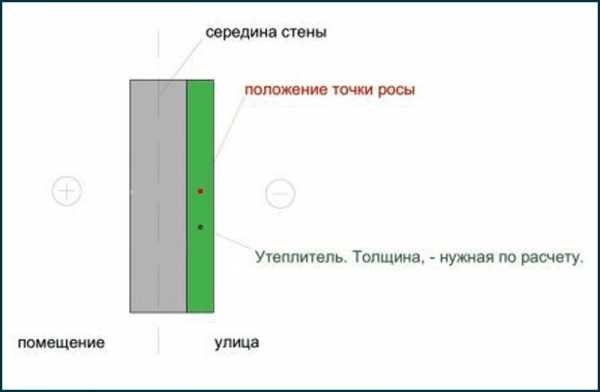

Вариант 1. Если теплоизолятор рассчитан правильно, то точка росы будет находиться внутри теплоизолятора:
Это правильное расположение расчётного показателя. Наружная и внутренняя стены остаются при этом сухими.

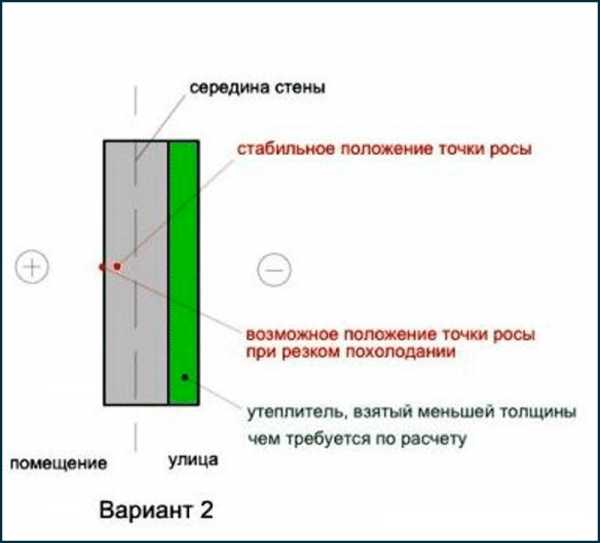

Вариант 2.В случае если слой изолятор взят меньше, чем требовалось, то возможны три варианта месторасположения точки росы:

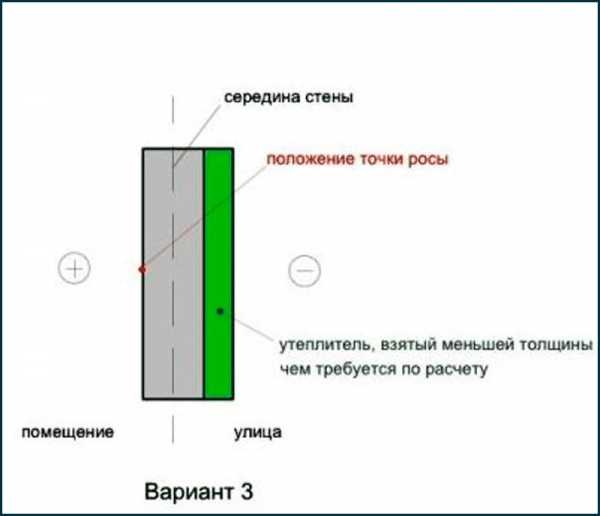

Во всех случаях искомый показатель будет находиться внутри стены, где должна быть: в первом случае – ближе к утеплителю, во втором – ближе к внутренней стороне, в третьем – на поверхности внутренней стены.
Как видите, использование меньшего слоя утеплителя, чем необходимо, приводит к очень негативным для дома последствиям.
Методы определения
Точка росы рассчитывают ещё на стадии проектирования. Проектировщики пользуются специальной формулой, однако она достаточно сложная, требует специальных знаний и информации по климату региона, а также изыскательских сведений. Вот она наведена ниже
Где у нас:
а – это постоянная и она равна 17, 27;
Тр – точка росы, которую мы ищем;
b – тоже постоянная, которая равна 237,7 °C;
λ(Т,RH) – это коэффициент, его можно рассчитать с помощью этой формулы:
Где:
Т – температура воздуха изнутри помещений °C;
RH – влажность, измеряется она в долях объема, ее пределы от 0,01 до 1;
ln – натуральный логарифм.

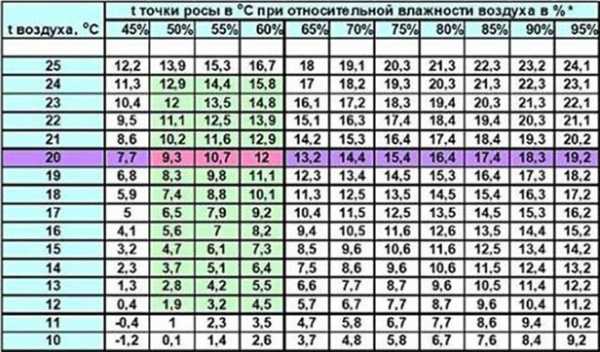

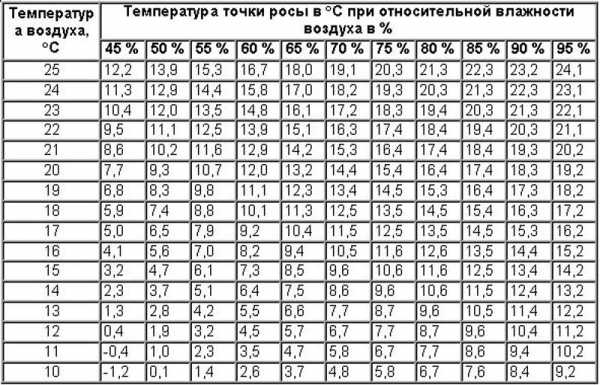

Более легкий способ расчета может быть выполненный этим вариантом, а именно для определения точки росы мы рекомендуем использовать специально созданные таблицы, где вам будет необходимо знать всего два параметра: относительную влажность воздуха и его температуру.
Так при средней климатической влажности воздуха в регионе 70% и при температуре +20, искомый параметр будет составлять 15,4 градусов, т. е. именно при этой температуре содержащийся в воздухе пар начнёт превращаться в конденсат.
Как использовать полученный результат?
Как вы уже поняли, правильным утеплением считается такое утепление (сейчас речь идёт только о наружном утеплении фасада), при котором точка росы располагается в середине утеплителя. Этот параметр зависит от множества факторов: например теплоизоляционные характеристики изоляционного материала уменьшаются при возрастании его влажности, а значит, в роли теплоизолятора должен выступать материал, не пропускающий влагу, т. е. имеющий минимальное влагопоглащение.
Как вычислить требуемую толщину утеплителя, чтобы точка росы оказалась внутри него? Здесь важны характеристики утеплителя и стен: чем плотнее теплоизолятор, тем быстрее он передаёт холод. Исходя из этого, можно сделать вывод, что лучшими теплоизоляционными свойствами будет обладать пористый материал (для утепления очень хорошо подходит наш материал), а стена из плотного бетона будет нуждаться в большем утеплении, чем стена из ячеистого шлакоблока.
Паропроницаемость и точка росы
На стадии проектирования дома очень большое значение имеет учет паропроницаемости строительных материалов. Паропроницаемость это объем водяных паров, которые может пропустить материал за единицу времени.
Все материалы, с которых мы строи дома (кирпич, газобетонные и пенобетонные блоки, дерево) имеют поры, сквозь которые проходит воздух с водяной парой. Учитывая это необходимо следить за выбором материалов, которые вы будете в дальнейшем использовать для утепления и отделки дома. Надо, чтобы все они были паропроницаемые. В выборе вам помогут такие принципы:
- паропроницаемость стен должна увеличивается с внутренней стороны наружу;
- влага должна спокойно выходить и не должна конденсироваться;
- теплопроводность всех материалов, с которых состоит стена должна увеличиваться по направлению к внешней стороне.
Как рассчитать толщину утеплителя?
Требуемая толщина утеплителя рассчитывается с учётом рассматриваемого параметра тремя способами:
При помощи специальных сводных таблиц, причём они будут отличаться для каждого региона.
Используя расчётную формулу, включающую множество сложных параметров.
При помощи специального калькулятора, который предлагают на своих сайтах многие производители теплоизоляционных материалов.
В окончании хочется напомнить, что температуру образования росы (ТР) целесообразно рассчитывать не только относительно утеплителя, но и слоя декоративной отделки.
Очень хорошие видео о точке росы, там вы найдете ответы на все вопросы по этой теме.
ebtim.com
Точка росы Википедия
На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].
Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.
В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью[2].
Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах[3].
Расчётные формулы
Формула для приблизительного расчёта точки росы Tp{\displaystyle T_{p}} в градусах Цельсия (только для положительных температур):
- Tp=b γ(T,RH)a−γ(T,RH),{\displaystyle T_{p}={\frac {b\ \gamma (T,RH)}{a-\gamma (T,RH)}},}
где
- a{\displaystyle a} = 17,27,
- b{\displaystyle b} = 237,7 °C,
- γ(T,RH)=a Tb+T+lnRH{\displaystyle \gamma (T,RH)={\frac {a\ T}{b+T}}+\ln RH},
- T{\displaystyle T} — температура в градусах Цельсия,
- RH{\displaystyle RH} — относительная влажность в объёмных долях (0 < RH{\displaystyle RH} < 1,0).
Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:
- 0 °C < T{\displaystyle T} < 60 °C
- 0,01 < RH{\displaystyle RH} < 1,00
- 0 °C < Tp{\displaystyle T_{p}} < 50 °C
Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:
- Tp≈T−1−RH0,05.{\displaystyle T_{p}\approx T-{\frac {1-R\!H}{0,05}}.}
Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:
- RH≈1−0,05(T−Tp).{\displaystyle R\!H\approx 1-0,05(T-T_{p}).}
Точка росы и коррозия
Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.
Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.
Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).
Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.
Определение точки росы
Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.
Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.
Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.
Таблица температур
Значения точки росы в градусах Цельсия в разных условиях приведены в таблице[4].
| Относительная влажность, % | Температура шарика сухого термометра, °С | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 2,5 | 5 | 7,5 | 10 | 12,5 | 15 | 17,5 | 20 | 22,5 | 25 | |
| 20 | −20 | −18 | −16 | −14 | −12 | −9,8 | −7,7 | −5,6 | −3,6 | −1,5 | −0,5 |
| 25 | −18 | −15 | −13 | −11 | −9,1 | −6,9 | −4,8 | −2,7 | −0,6 | 1,5 | 3,6 |
| 30 | −15 | −13 | −11 | −8,9 | −6,7 | −4,5 | −2,4 | −0,2 | 1,9 | 4,1 | 6,2 |
| 35 | −14 | −11 | −9,1 | −6,9 | −4,7 | −2,5 | −0,3 | 1,9 | 4,1 | 6,3 | 8,5 |
| 40 | −12 | −9,7 | −7,4 | −5,2 | −2,9 | −0,7 | 1,5 | 3,8 | 6,0 | 8,2 | 10,5 |
| 45 | −10 | −8,2 | −5,9 | −3,6 | −1,3 | 0,9 | 3,2 | 5,5 | 7,7 | 10,0 | 12,3 |
| 50 | −9,1 | −6,8 | −4,5 | −2,2 | 0,1 | 2,4 | 4,7 | 7,0 | 9,3 | 11,6 | 13,9 |
| 55 | −7,8 | −5,6 | −3,3 | −0,9 | 1,4 | 3,7 | 6,1 | 8,4 | 10,7 | 13,0 | 15,3 |
| 60 | −6,8 | −4,4 | −2,1 | 0,3 | 2,6 | 5,0 | 7,3 | 9,7 | 12,0 | 14,4 | 16,7 |
| 65 | −5,8 | −3,4 | −1,0 | 1,4 | 3,7 | 6,1 | 8,5 | 10,9 | 13,2 | 15,6 | 18,0 |
| 70 | −4,8 | −2,4 | 0,0 | 2,4 | 4,8 | 7,2 | 9,6 | 12,0 | 14,4 | 16,8 | 19,1 |
| 75 | −3,9 | −1,5 | 1,0 | 3,4 | 5,8 | 8,2 | 10,6 | 13,0 | 15,4 | 17,8 | 20,3 |
| 80 | −3,0 | −0,6 | 1,9 | 4,3 | 6,7 | 9,2 | 11,6 | 14,0 | 16,4 | 18,9 | 21,3 |
| 85 | −2,2 | 0,2 | 2,7 | 5,1 | 7,6 | 10,1 | 12,5 | 15,0 | 17,4 | 19,9 | 22,3 |
| 90 | −1,4 | 1,0 | 3,5 | 6,0 | 8,4 | 10,9 | 13,4 | 15,8 | 18,3 | 20,8 | 23,2 |
| 95 | −0,7 | 1,8 | 4,3 | 6,8 | 9,2 | 11,7 | 14,2 | 16,7 | 19,2 | 21,7 | 24,1 |
| 100 | 0,0 | 2,5 | 5,0 | 7,5 | 10,0 | 12,5 | 15,0 | 17,5 | 20,0 | 22,5 | 25,0 |
Диапазон комфорта
Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].
| Точка росы, °C | Восприятие человеком | Относительная влажность (при 32 °C), % |
|---|---|---|
| более 26 | крайне высокое восприятие, смертельно опасно для больных астмой | 65 и выше |
| 24—26 | крайне некомфортное состояние | 62 |
| 21—23 | очень влажно и некомфортно | 52—60 |
| 18—20 | неприятно воспринимается большинством людей | 44—52 |
| 16—17 | комфортно для большинства, но ощущается верхний предел влажности | 37—46 |
| 13—15 | комфортно | 38—41 |
| 10—12 | очень комфортно | 31—37 |
| менее 10 | немного сухо для некоторых | 30 |
Наблюдения точки росы
Наибольшая температура точки росы была 35°C и зафиксирована в Джаске (Иран) 20 июля 2012 года.
См. также
Примечания
- ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
- ↑ СП 50.13330.2012 «Тепловая защита зданий»
- ↑ John M. Wallace, Peter V. Hobbs. Water Vapor in Air // Atmospheric Sience. An introductory Survey.. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
- ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»
Литература
wikiredia.ru
Точка росы — WiKi
На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].
Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.
В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью[2].
Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах[3].
Расчётные формулы
Формула для приблизительного расчёта точки росы Tp{\displaystyle T_{p}} в градусах Цельсия (только для положительных температур):
- Tp=b γ(T,RH)a−γ(T,RH),{\displaystyle T_{p}={\frac {b\ \gamma (T,RH)}{a-\gamma (T,RH)}},}
где
- a{\displaystyle a} = 17,27,
- b{\displaystyle b} = 237,7 °C,
- γ(T,RH)=a Tb+T+lnRH{\displaystyle \gamma (T,RH)={\frac {a\ T}{b+T}}+\ln RH} ,
- T{\displaystyle T} — температура в градусах Цельсия,
- RH{\displaystyle RH} — относительная влажность в объёмных долях (0 < RH{\displaystyle RH} < 1,0).
Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:
- 0 °C < T{\displaystyle T} < 60 °C
- 0,01 < RH{\displaystyle RH} < 1,00
- 0 °C < Tp{\displaystyle T_{p}} < 50 °C
Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:
- Tp≈T−1−RH0,05.{\displaystyle T_{p}\approx T-{\frac {1-R\!H}{0,05}}.}
Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:
- RH≈1−0,05(T−Tp).{\displaystyle R\!H\approx 1-0,05(T-T_{p}).}
Точка росы и коррозия
Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.
Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.
Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).
Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.
Определение точки росы
Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.
Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.
Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.
Таблица температур
Значения точки росы в градусах Цельсия в разных условиях приведены в таблице[4].
| Относительная влажность, % | Температура шарика сухого термометра, °С | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 2,5 | 5 | 7,5 | 10 | 12,5 | 15 | 17,5 | 20 | 22,5 | 25 | |
| 20 | −20 | −18 | −16 | −14 | −12 | −9,8 | −7,7 | −5,6 | −3,6 | −1,5 | −0,5 |
| 25 | −18 | −15 | −13 | −11 | −9,1 | −6,9 | −4,8 | −2,7 | −0,6 | 1,5 | 3,6 |
| 30 | −15 | −13 | −11 | −8,9 | −6,7 | −4,5 | −2,4 | −0,2 | 1,9 | 4,1 | 6,2 |
| 35 | −14 | −11 | −9,1 | −6,9 | −4,7 | −2,5 | −0,3 | 1,9 | 4,1 | 6,3 | 8,5 |
| 40 | −12 | −9,7 | −7,4 | −5,2 | −2,9 | −0,7 | 1,5 | 3,8 | 6,0 | 8,2 | 10,5 |
| 45 | −10 | −8,2 | −5,9 | −3,6 | −1,3 | 0,9 | 3,2 | 5,5 | 7,7 | 10,0 | 12,3 |
| 50 | −9,1 | −6,8 | −4,5 | −2,2 | 0,1 | 2,4 | 4,7 | 7,0 | 9,3 | 11,6 | 13,9 |
| 55 | −7,8 | −5,6 | −3,3 | −0,9 | 1,4 | 3,7 | 6,1 | 8,4 | 10,7 | 13,0 | 15,3 |
| 60 | −6,8 | −4,4 | −2,1 | 0,3 | 2,6 | 5,0 | 7,3 | 9,7 | 12,0 | 14,4 | 16,7 |
| 65 | −5,8 | −3,4 | −1,0 | 1,4 | 3,7 | 6,1 | 8,5 | 10,9 | 13,2 | 15,6 | 18,0 |
| 70 | −4,8 | −2,4 | 0,0 | 2,4 | 4,8 | 7,2 | 9,6 | 12,0 | 14,4 | 16,8 | 19,1 |
| 75 | −3,9 | −1,5 | 1,0 | 3,4 | 5,8 | 8,2 | 10,6 | 13,0 | 15,4 | 17,8 | 20,3 |
| 80 | −3,0 | −0,6 | 1,9 | 4,3 | 6,7 | 9,2 | 11,6 | 14,0 | 16,4 | 18,9 | 21,3 |
| 85 | −2,2 | 0,2 | 2,7 | 5,1 | 7,6 | 10,1 | 12,5 | 15,0 | 17,4 | 19,9 | 22,3 |
| 90 | −1,4 | 1,0 | 3,5 | 6,0 | 8,4 | 10,9 | 13,4 | 15,8 | 18,3 | 20,8 | 23,2 |
| 95 | −0,7 | 1,8 | 4,3 | 6,8 | 9,2 | 11,7 | 14,2 | 16,7 | 19,2 | 21,7 | 24,1 |
| 100 | 0,0 | 2,5 | 5,0 | 7,5 | 10,0 | 12,5 | 15,0 | 17,5 | 20,0 | 22,5 | 25,0 |
Диапазон комфорта
Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].
| Точка росы, °C | Восприятие человеком | Относительная влажность (при 32 °C), % |
|---|---|---|
| более 26 | крайне высокое восприятие, смертельно опасно для больных астмой | 65 и выше |
| 24—26 | крайне некомфортное состояние | 62 |
| 21—23 | очень влажно и некомфортно | 52—60 |
| 18—20 | неприятно воспринимается большинством людей | 44—52 |
| 16—17 | комфортно для большинства, но ощущается верхний предел влажности | 37—46 |
| 13—15 | комфортно | 38—41 |
| 10—12 | очень комфортно | 31—37 |
| менее 10 | немного сухо для некоторых | 30 |
Наблюдения точки росы
Наибольшая температура точки росы была 35°C и зафиксирована в Джаске (Иран) 20 июля 2012 года.
См. также
Примечания
- ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
- ↑ СП 50.13330.2012 «Тепловая защита зданий»
- ↑ John M. Wallace, Peter V. Hobbs. Water Vapor in Air // Atmospheric Sience. An introductory Survey.. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
- ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»
Литература
ru-wiki.org
Точка росы в стене дома – график, понятие, как найти на примере
Строительные технологии предполагают учет множества нюансов, влияющих на долговечность конструкции и способность к сопротивлению от негативного влияния внешних факторов. Одним из главных врагов большинства зданий и сооружений является постоянная повышенная влажность. Для борьбы с ней используются разнообразные методики.
Учитывать все факторы необходимо на первоначальной стадии проектирования, когда имеется возможность повлиять на применение материалов и формирование экстерьера зданий. Важное место в подобной ситуации отводится грамотным расчетам при утеплении зданий. Обязательным атрибутом в них является определение температуры точки росы.
Базовое знание
Крупные строительные объекты применяют сложные и громоздкие программы для вычислений. В ход идет множество коэффициентов и математических формул. В бытовых условиях методика существенно упрощается. Используется множество округлений и приближений в расчете, при этом погрешность получается минимальной.
Владельцы жилья или строители смогут самостоятельно провести расчет точки росы в стене без привлечения сторонних специалистов.
Для понимания того, чтобы найти точку, необходимо знание об окружающем воздухе и наличии в нем водяного пара. Он формируется вследствие множества событий, например, частички воды отделяются от жильцов, любых источников жидкости, емкостей с водой, появляются после влажной уборки помещения и пр.
Вместимость воздуха обладает определенным максимумом. При получении этого параметра водяные частицы начинают взаимодействовать друг с другом, образуя более крупные водяные капли. Так и получается конденсат. В природе он заметен в виде тумана или капелек на растениях.
Когда воздух насыщен максимально жидкостью и не может больше получать от нее подпитку без перехода в конденсат, то говорится о том, что в данном случае относительная влажность достигла уровня 100%. Последующие насыщения превращают воздух в туман, который представляет собой большое количество капель воды в воздухе, находящихся в подвешенном состоянии.
Расположение точки росы в толще стены, стена утеплена изнутри
Особенность этого события заключается в том, что разная температура воздуха способна обеспечить различную степень насыщенности влагой до перехода в конденсат. Имеется прямая зависимость от высокой температуры и количеством растворенной жидкости в воздухе. При этом, когда воздух с влагой 70-80% получает контакт с охлажденным предметом, то происходит предел насыщения, а степень влажности в плоскости контакта моментально достигает 100%.
Что приводит к выпадению конденсата
События приводят к выпадению конденсата. Это взаимодействие во многом объясняет, что такое точка росы. Рассматривая данный пример, очевидно, что этот параметр в строительстве или в другой сфере является переменной величиной. Выражается она в градусах. Основные параметры, которые влияют на нее:
- относительная влажность в данный момент;
- текущая температура воздуха;
- скорость движения воздуха;
- толщина материалов.
Для получения расчетных значений используются измерительные приборы: психрометры и термометры. Расположение искомого значения в стене помогает рассчитать специальная таблица. Значения для проработки можно не только измерять, но и узнавать из текущего прогноза погоды. Множество сайтов предоставляет информацию не только о температуре, но и о влажности.
ВИДЕО: Почему на стенах выпадает конденсат
Роль понятия в строительном процессе
Рекомендуем воспользоваться специальной таблицей, подготовленной специалистами для определения расположения точки росы в стене. Предпочтительней воспользоваться собственным определением параметра, не прибегая к помощи множества онлайн калькуляторов. Зачастую встроенные алгоритмы в них не учитывают важные факторы.
В приведенной таблице используется шаговый принцип. Для промежуточных значений между двумя соседними можно использовать среднеарифметическое значение.
Пользоваться таблицей просто. От измеренного значения температуры в помещении ведем горизонтальную линию. От измеренного значения влажности ведем вертикальную линию. На пересечении получим искомое число температуры. Наглядно это будет выглядеть следующим образом.
Рассмотрим пример. Представим себе дом, стены которого выложены из кирпича. Внутри помещения, например, будет температура +20°С, а снаружи – прохладнее, например, -10°С. В комнате влажность воздуха составляет 60%. Соединив горизонтальную и вертикальную линии в таблице (20 и 60) получим на пересечении 12°С.
Каждый кирпич будет иметь неоднородную температуру. Внутренняя его поверхность будет обладать максимально высоким значением (+20°С), а наружная часть окажется с максимально низким параметром (-10°С). В середине кирпича окажется плоскость с температурой +12°С. В этом месте станет конденсироваться влага. Процесс будет происходить и на всем объеме с более низкими значениями.
Переломить ситуацию в позитивную сторону помогает использование различных утеплителей. Они способствуют смещению положения точки росы в стене. В зависимости от того, с какой стороны владельцы дома смонтировали утеплитель, будет перемещаться плоскость конденсации. Если все сделано правильно, то эта точка будет не в стене дома, а в утеплительном ограждении. Таким образом не будет происходить разрушения конструкции.
Смещение точки росы в зависимости от утепления материала
Необходимо учитывать, что без утепления плоскость с точкой росы в нашем климате будет располагаться непосредственно в глубине стены. Это демонстрирует первый рисунок, поэтому влага станет приносить вред конструкции, обеспечиваю распространение грибка и плесени в помещении. Точка росы в стене будет располагаться на глубине, которая зависит от паропроницаемости конкретного строительного материала.
Необходимо, чтобы водяной пар проник до места с расчетной температурой. Этот фактор учитывается при выборе материала.
С этой статьей читают: Как сделать утепление стен изнутри
Требования по утеплению и теплоизоляции
Паропроницаемостью принято называть значение, демонстрирующее, какое количество водяного пара способен пропустить сквозь себя строительный материал за выделенное время. Проницаемыми по этому критерию являются практически все популярные материалы:
- дерево;
- бетон;
- кирпич и пр.
От некоторых строителей можно услышать такое понятие, как «стены дышат». Пористые материалы также могут попадать в список (керамзит, минеральная вата и пр).
Бояться того, что в стене имеется какая-то стационарная часть с точкой росы, не стоит, так как это происходит на определенном участке. Строители называют место зоной возможной конденсации. Учитывая, что большинство ограждений являются «дышащими», то много влаги уходит вовне.
Правильным построением здания является такое расположение материалов, при котором определение точки росы в стене попадает в наружный утеплительный слой. Важно также обеспечить помещение качественной вентиляцией, при которой избыточная влага покидает квартиру или дом. При таких условиях материал не успевает напитываться жидкостью.
Предлагаемые производителями различные утеплители из полимеров за счет своей конструкции практически не пропускают пар. Благодаря такому свойству их рекомендуют располагать снаружи стен. В таком случае точка росы, при которой происходит конденсация, переместиться внутрь пенопласта или полистирола. Однако, к этой зоне не сможет подобраться водяной пар. Влага не сформируется.
Не рекомендуется использовать для утепления фасада экрудированый пеностерол. Его применяют только для фундамента или закрытых строительных систем. В результате постоянных перепадов температур и попадания прямых солнечных лучей уже спустя год-полтора он начинает крошиться.
Также произойдет при обратном процессе. Не стоит проводить утепление внутренних стен полимерами, ведь точка росы расположится в стене. При этом нежелательная влага просочится в стык материалов.
Разумно использовать внутреннее утепление в следующих случаях:
- стена практически всегда является теплой и сухой;
- в жилом здании имеется качественная вентиляция;
- использовать необходимо качественный проницаемый утеплитель, обеспечивающий удаление избыточной влаги.
Заключение
Выявить конкретное место с точкой росы достаточно тяжело, так как эта зона является плавающая и зависит от внешних факторов. Желательно использовать внешнее утепление, чтобы перенести точку в утеплительный материал. Применять качественную вентиляцию в помещении для удаления водяного пара.
ВИДЕО: Правильное утепление или Как убрать точку росы из стены
www.portaltepla.ru
