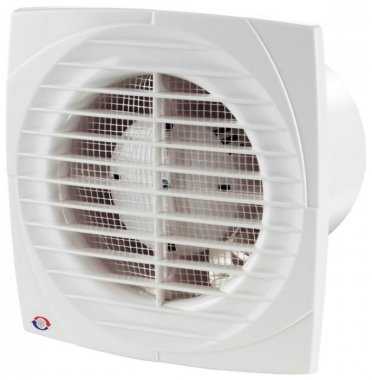

Вентилятор Вентс 100 С
Вентилятор Вентс 100 С используется для вытяжной вентиляции бытовых помещений. Класс защиты вентилятора позволяет его использовать для вентиляции в помещениях с повышенной влажностью таких, как ванная или душевая комната. Устанавливается в вентиляционную шахту, допускается монтаж вентилятора в потолок с использованием небольшого пластикового канала или гибкого воздуховода.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
220 |
| Частота тока, Гц |
50 |
| Максимальная мощность, Вт |
14 |
| Производительность, м3/ч |
95 |
| Ток, А |
0,085 |
| Скорость вращения, мин-1 |
2300 |
| Уровень шума на расстоянии 3 м, дБ(А) |
34 |
| Вес, кг |
0,59 |
| Защита, класс |
IP34 |
| Размер патрубка, мм |
100 |

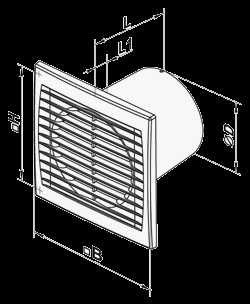

Габаритные размеры
| Размеры | ∅D | B | H | L | L1 |
| мм | 100 | 150 | 120 | 108 | 12 |

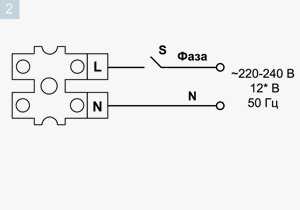

Схема подключения
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 100 мм.
Конструкция
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка вентилятора Вентс 100 С выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Сверхтонкая лицевая панель.
- Защитная сетка от насекомых.
Двигатель
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Управление
Ручное:
- Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
- Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Автоматическое:
- При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.
Пример монтажа

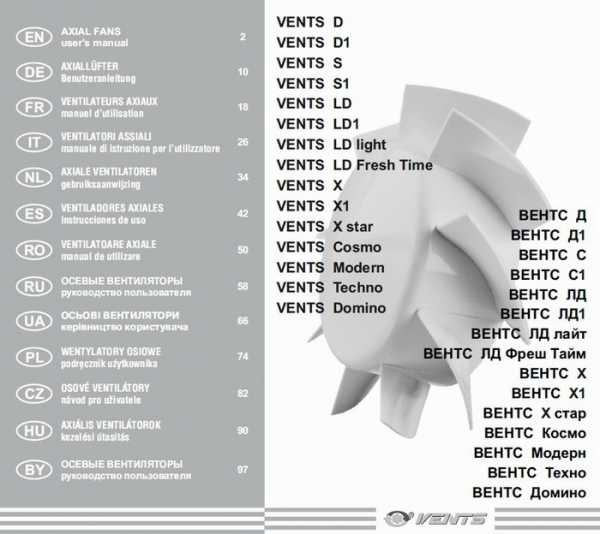

Паспорт вентилятора
vents-shop.ru
Системы канальной вентиляции для круглых каналов
Условные обозначения
Канал-ЭКВ-К — 200 — 4,5
Канал-ЭКВ-К — электрический канальный воздухонагреватель для круглых каналов
200 — типоразмер (по круглому присоединительному сечению)
4,5 — мощность (кВт)
Электрические канальные воздухонагреватели для круглых каналов Канал-ЭКВ-К
Корпус и коммутационный щит воздухонагревателя изготавливаются из оцинкованного стального листа. В коммутационном щите установлены клеммы, обеспечивающие простое и быстрое подключение воздухонагревателя. Нагревательные элементы выполнены из нержавеющей стали.
Максимальная температура воздуха на выходе из воздухонагревателя составляет 40°С.
Минимальный расход воздуха соответствует минимальной скорости воздуха 1,5 м/с.
Воздухонагреватель оборудован двухступенчатой защитой от перегрева. Датчик первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60°С. Датчик второй ступени (с ручным возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 90°С.
В случае, если вентиляционная система, в состав которой входит электрический воздухонагреватель, регулируется вручную, при отключении системы вначале необходимо отключить воздухонагреватель, а после полного остывания ТЭН – вентилятор.
Регулирование мощности нагрева может осуществляться с помощью симисторных контакторов ELSICO ADX и контроллеров ELSICO RX соответствующей мощности с аналоговым и дискретным управлением. Они предназначены для плавного регулирования мощности электронагревателей, что обеспечивает необходимый нагрев приточного воздуха.
Проходящий через воздухонагреватель воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ. Содержание пыли и других твердых примесей не должно превышать 0,1 г/м³.
Канальные воздухонагреватели должны монтироваться таким образом, чтобы направление движения воздушного потока соответствовало направлению стрелки-указателя, расположенной на корпусе нагревателя.
Воздушный поток должен равномерно распределяться по всему сечению воздухонагревателя. Рекомендуемое расстояние от нагревателя до ближайшего поворота вентиляционного канала или элемента системы канальной вентиляции должно составлять не менее трех гидравлических диаметров нагревателя.
Воздухонагреватели позволяют использовать их как на горизонтальных, так и на вертикальных участках вентиляционной сети. При горизонтальном монтаже воздухонагревателя коммутационный щит должен быть направлен вверх или может быть отклонен в сторону под углом не более 90°. Монтаж в положении, при котором коммутационный щит направлен вниз, не допускается.
Напряжение питания воздухонагревателя — 220 В или 380 В в зависимости от модели. Подача питающего напряжения на воздухонагреватель при выключенном вентиляторе не допускается.
Класс защиты IP43.
Габаритные размеры Канал-ЭКВ-К

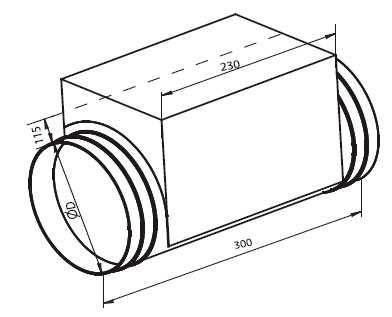

для моделей мощностью менее 3 кВт

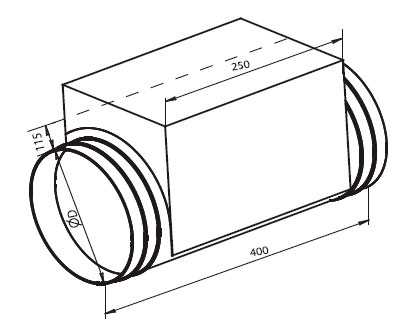

для моделей мощностью более 3 кВт
Основные технические характеристики Канал-ЭКВ-К
| Обозначение | D, мм | Мощность, кВт | Напряжение питания, В | Потребляемый ток, А | Мин. воздность м³/ч | Масса, кг не более | Схема подключения |
|---|---|---|---|---|---|---|---|
| Канал-ЭKВ-K-100-0,6 | 100 | 0,6 | 220 | 2,73 | 45 | 1,4 | А-1 |
| Канал-ЭKВ-K-100-1,2 | 100 | 1,2 | 220 | 5,45 | 45 | 1,4 | А-1 |
| Канал-ЭKВ-K-125-0,8 | 125 | 0,8 | 220 | 3,64 | 70 | 1,4 | А-1 |
| Канал-ЭKВ-K-125-1,6 | 125 | 1,6 | 220 | 7,27 | 70 | 2,6 | А-1 |
| Канал-ЭKВ-K-125-2,4 | 125 | 2,4 | 10,91 | 70 | 2,6 | А-1 | |
| Канал-ЭKВ-K-150-1,5 | 150 | 1,5 | 220 | 7 | 110 | 2,7 | А-1 |
| Канал-ЭKВ-K-150-3,0 | 150 | 3,0 | 220 | 14 | 110 | 3,1 | А-1 |
| Канал-ЭKВ-K-150-4,5 | 150 | 4,5 | 380 | 11,84 | 110 | 3,2 | А-3 |
| Канал-ЭKВ-K-150-6,0 | 150 | 6,0 | 380 | 9,12 | 110 | 3,6 | А-2 |
| Канал-ЭKВ-K-160-1,5 | 160 | 1,5 | 220 | 7 | 110 | 2,9 | А-1 |
| Канал-ЭKВ-K-160-3,0 | 160 | 3,0 | 220 | 14 | 110 | 3,1 | А-1 |
| Канал-ЭKВ-K-160-4,5 | 160 | 4,5 | 380 | 11,84 | 110 | 3,2 | А-3 |
| Канал-ЭKВ-K-160-6,0 | 160 | 6,0 | 380 | 9,12 | 110 | 3,5 | А-2 |
| Канал-ЭKВ-K-200-3,0 | 200 | 3,0 | 220 | 14 | 170 | 3,3 | А-1 |
| Канал-ЭKВ-K-200-4,5 | 200 | 4,5 | 380 | 11,84 | 170 | 3,7 | А-3 |
| Канал-ЭKВ-K-200-6,0 | 200 | 6,0 | 380 | 9,12 | 170 | 4,8 | А-2 |
| Канал-ЭKВ-K-250-3,0 | 250 | 3,0 | 220 | 14 | 270 | 5,0 | А-1 |
| Канал-ЭKВ-K-250-4,5 | 250 | 4,5 | 380 | 11,84 | 270 | 5,4 | А-3 |
| Канал-ЭKВ-K-250-6,0 | 250 | 6,0 | 380 | 9,12 | 270 | 5,8 | А-2 |
| Канал-ЭKВ-K-250-9,0 | 250 | 9,0 | 380 | 13,67 | 270 | 6,3 | А-2 |
| Канал-ЭKВ-K-315-3,0 | 315 | 3,0 | 380 | 9 | 415 | 6,5 | А-3 |
| Канал-ЭKВ-K-315-6,0 | 315 | 6,0 | 380 | 18 | 415 | 6,8 | А-3 |
| Канал-ЭKВ-K-315-9,0 | 315 | 9,0 | 380 | 13,67 | 415 | 7,1 | А-2 |
| Канал-ЭKВ-K-315-12,0 | 315 | 12,0 | 380 | 18,23 | 415 | 7,4 | А-2 |
| Канал-ЭKВ-K-315-15,0 | 315 | 15,0 | 380 | 9 | 415 | 7,9 | А-2 |
L1; L2; L3 – сеть; N – нейтраль; F1 – защита от перегрева 60 °С; F2 – защита от перегрева 90 °С.
www.ufovent.ru
балансировочный станок для балансировки вентиляторов осевых, канальных, вентиляторов, дисков, импеллеров до 100 кг. Технобаланс
Балансируемый ротор располагается консольно на технологическом валу.
√ Дорезонансная система измерений дисбаланса
Работа на низких, дорезонансных частотах вращения, повышает безопасность и сокращает время балансировки.
√ Жесткий подвес
Дает возможность осуществлять процесс корректировки масс без снятия балансируемого изделия со станка.
√ Система высокоточных линейных перемещений
Передвижение опорных стоек по системе линейных перемещений осуществляется с минимальным усилием, одним пальцем руки, позволяет производить перенастройку станка под другой типоразмер ротора практически мгновенно.
√ Высококачественные комплектующие
Комплектующие европейского производства (ручки, ролики, шкивы и проч.) значительно повышают точность измерений, надежность и срок службы станка.
√ Станина из полимербетона с вибропоглощающим покрытием
Снижает зависимость измерений от внешних вибраций и позволяет организовывать участок балансировки рядом с другим работающим промышленным оборудованием.
√ Установка на виброопоры
Станок не требует специального фундамента (устанавливается на 4 виброопоры) и может быть легко перемещен с помощью ручной роклы.
√ Вывод результатов измерений на ПК
Удобство эксплуатации, универсальность, снижение стоимости станка.
Технические характеристики балансировочного станка ТБ Вент 100:
| Предельные параметры балансируемого ротора | ||
| максимальный вес | 100 кг | |
| минимальный вес | 7 кг | |
| Параметры балансировки | ||
| диапазон рабочих частот вращения | 200-2000 об/мин | |
| минимально достижимый удельный остаточный дисбаланс | 0.5 г·мм/кг | |
| вывод результатов измерения | дисплей, принтер, файл | |
| Параметры станка | ||
| электропитание | 380 В / 4.0 кВт | |
| ширина | 1500 мм | |
| глубина | 700 мм | |
| высота | 1200 мм | |
| вес | 800 кг | |
| Срок изготовления до 45 раб. дней. | ||
Станок может быть оснащен сменными призмами для высокоточной балансировки легких роторов, промышленным компьютером с сенсорным экраном, принтером для распечатки протоколов балансировки.
Станок ТБ Вент 100 прошёл процедуру сертификации на соответствие нормам технического регламента таможенного союза (EAC):
tehnobalans.ru
Вентилятор ВЕНТС 100 С
Применение- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Сверхтонкая лицевая панель.
- Защитная сетка от насекомых.
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
- Вентилятор управляется при помощи комнатного выключателя освещения (параллельным подключением) или дополнительных опций – таймера, датчика влажности или движения, шнуркового выключателя (опции перечислены в описании модели).
- Регулировка скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор серии ТРФ 220/12-25.
Технические характеристики
| Параметр | Величина | Единица измерения |
| Напряжение | 230 | В |
| Частота тока | 50 | Гц |
| Максимальная мощность | 14 | Вт |
| Производительность | 95 | м3/ч |
| Ток | 0,085 | А |
| Уровень шума на расстоянии 3 м | 34 | дБ(A) |
| Вес | 0,59 | кг |
| Защита | IP 34 | класс |
| Размер патрубка | 100 | мм |
Размеры
| Размеры | ∅D | B | H | L | L1 |
|---|---|---|---|---|---|
| мм | 100 | 150 | 120 | 108 | 12 |
Брошюра с примерами монтажа и аэродинамическими характеристиками
Паспорт
Сертификат соответствияwww.ruventa.ru
Вентиляторы канальные для круглых каналов Канал-ВЕНТ ВЕЗА
Условные обозначения
Канал-ВЕНТ — 100
Канал-ВЕНТ — канальный вентилятор для круглых каналов
100 — типоразмер (по круглому присоединительному сечению)
Вентиляторы канальные для круглых каналов Канал-ВЕНТ применяются в компактных стационарных системах приточной и вытяжной вентиляции, а также в системах кондиционирования воздуха производственных, общественных и жилых зданий.
Применение вентиляторов данного типа позволяет создавать вентиляционные сети в условиях ограниченного пространства с использованием быстромонтируемых гибких или полужестких воздуховодов, а также пластиковых или оцинкованных воздуховодов стандартного диаметра.
Вентиляторы имеют круглый корпус, выполненный из оцинкованной стали, что обеспечивает надежную защиту от коррозии.
Внутри корпуса установлено рабочее колесо с назад загнутыми лопатками, прошедшее тщательную статическую и динамическую балансировку.
Вентиляторы комплектуются однофазными электродвигателями с внешним ротором, позволяющими регулировать частоту вращения рабочего колеса с помощью регуляторов оборотов. Тепловая защита двигателей выполнена с помощью термоконтактов с электрическим перезапуском. Класс защиты двигателя IP44. Автоматическая термозащита.
Конструкция вентиляторов обеспечивает прямолинейность воздушного потока, проходящего через него.
Низкий уровень шума позволяет использовать вентиляторы в помещениях, для которых жестко регламентированы требования по шумовым характеристикам.
Вентиляторы обеспечивают простоту монтажа сохраняя работоспособность в любом пространственном положении. Присоединение осуществляется непосредственно к стационарным воздуховодам круглого сечения, не требуя дополнительных переходников, а также с помощью гибких воздуховодов. В комплект поставки входят кронштейны для монтажа вентилятора.
Вентиляторы предназначены для перемещения сред, допустимое содержание пыли и других твердых примесей в которых не превышает 0,1 г/м³. Наличие липких, волокнистых, абразивных компонентов, а также взрывоопас- ных примесей в перемещаемых средах не допускается. Температурный диапазон перемещаемой среды варьируется от —30°С до +60°С.

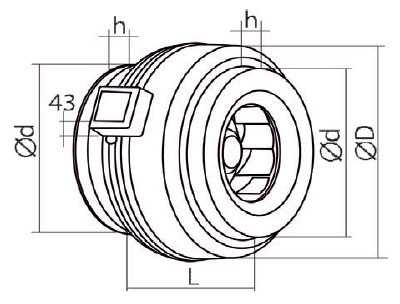

Габаритные размеры Канал-ВЕНТ
Габаритные размеры Канал-ВЕНТ
| Обозначение | Размеры, мм | Кол-во фаз/напряжение питания дв-ля, В | Масса не более, кг | |||
|---|---|---|---|---|---|---|
| ØD | Ød | L | h | |||
| Канал-ВЕНТ-100 | 243 | 99 | 186 | 23 | 1/230 | 3,0 |
| Канал-ВЕНТ-125 | 243 | 124 | 201 | 27 | 3,0 | |
| Канал-ВЕНТ-160 | 333 | 159 | 222 | 28 | 4,5 | |
| Канал-ВЕНТ-200 | 342 | 199 | 243 | 25 | 5,0 | |
| Канал-ВЕНТ-250 | 342 | 249 | 248 | 27 | 5,0 | |
| Канал-ВЕНТ-315 | 402 | 315 | 269 | 25 | 9,0 | |
Основные характеристики Канал-ВЕНТ
| Обозначение | Воздухо- производи- тельность, м³/ч | Частота вращения двигателя, мин-¹ | Потребляемая мощность двигателя, кВт | Потребляемый ток, А | Семисторный регулятор скорости | Корректи- рованный уровень звуковой мощности, дБ(А) |
|---|---|---|---|---|---|---|
| Канал-ВЕНТ-100 | 250 | 2400 | 0,07 | 0,3 | СРМ1, СРС1 | 55 |
| Канал-ВЕНТ-125 | 320 | 2400 | 0,07 | 0,3 | СРМ1, СРС1 | 51 |
| Канал-ВЕНТ-160 | 700 | 2580 | 0,115 | 0,47 | СРМ1, СРС1 | 59 |
| Канал-ВЕНТ-200 | 950 | 2430 | 0,17 | 0,73 | СРМ2, СРС2 | 58 |
| Канал-ВЕНТ-250 | 1050 | 2450 | 0,26 | 1,13 | СРМ2, СРС2 | 53 |
| Канал-ВЕНТ-315 | 1800 | 2660 | 0,25 | 1,1 | СРМ2, СРС2 | 56 |
www.ufovent.ru
Вентилятор ВЕНТС 100 СК
Применение- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Сверхтонкая лицевая панель.
- Защитная сетка от насекомых.
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
- Вентилятор управляется при помощи комнатного выключателя освещения (параллельным подключением) или дополнительных опций – таймера, датчика влажности или движения, шнуркового выключателя (опции перечислены в описании модели).
- Регулировка скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор серии ТРФ 220/12-25.
Технические характеристики
| Параметр | Величина | Единица измерения |
| Напряжение | 230 | В |
| Частота тока | 50 | Гц |
| Максимальная мощность | 14 | Вт |
| Производительность | 95 | м3/ч |
| Ток | 0,085 | А |
| Уровень шума на расстоянии 3 м | 34 | дБ(A) |
| Вес | 0,59 | кг |
| Защита | IP 34 | класс |
| Размер патрубка | 100 | мм |
Размеры
| Размеры | ∅D | B | H | L | L1 |
|---|---|---|---|---|---|
| мм | 100 | 150 | 120 | 108 | 12 |
Брошюра с примерами монтажа и аэродинамическими характеристиками
Паспорт
Сертификат соответствияwww.ruventa.ru
VENTS 100 Д цена, характеристики, отзывы
- -Воздухообмен: 95 куб. м/час
- -Тип: накладной
- -Рабочий механизм: осевой
- -Мощность: 14 Вт
- -Регулировка высоты: нет
- -Управление: механическое
- -Влагозащищенный корпус: да
- -Уровень шума: 34 дБ
- -Количество скоростей: 1
- -Таймер: нет
Здесь вы можете посмотреть видео обзор VENTS 100 Д. Узнать характеристики, прочитать отзывы о VENTS 100 Д.
Видео обзоры
Мы не смогли найти точных совпадений, но возможно среди этих видео вы найдете нужное.
Добавить видео
Характеристики
* Точные характеристики уточняйте у продавца.
Технические характеристики| Воздухообмен | 95 куб. м/час |
| Тип | накладной |
| Рабочий механизм | осевой |
| Мощность | 14 Вт |
| Регулировка высоты | нет |
| Управление | механическое |
| Влагозащищенный корпус | да |
| Уровень шума | 34 дБ |
| Количество скоростей | 1 |
| Таймер | нет |
| Дополнительная информация | скорость вращения 2300 об/мин, давление 35 Па, 7-лепестковая бесшумная крыльчатка, напряжение при 50 Гц 220/240 В |
| Установочный диаметр | 100 мм |
| Материал корпуса | пластик |
| Вес | 0.58 кг |
| Габариты (ШхВхГ) | 15x15x10.8 см |
* Точные характеристики уточняйте у продавца.
Форум VENTS 100 Д
Задать вопросnaobzorah.ru
