Вентиляция помещений — это процесс подачи свежего воздуха с одновременным выводом отработанного. При этом, удаляемый воздух выводится в нагретом виде, а температура свежей приточной струи может быть как довольно высокой в летнее время, так и весьма низкой в морозы. Идея использовать температуру отработанного воздуха для нагрева приточного воздуха возникла давно, существуют устройства, позволяющие это осуществить с той или иной степенью эффективности.

Что такое воздушный теплообменник и для чего он используется

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Воздушный теплообменник (иное название — теплообменник воздух-воздух) — это устройство, осуществляющее обмен тепловой энергии между горячим и холодным потоками воздуха.

Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования. В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.

В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:

  • воздушное отопление помещений

  • подогрев свежей струи для снижения расходов на отопление


Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация.

Что такое рекуперация

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Рекуперация — это процесс возврата (повторного использования) тепловой энергии отработанного воздуха к вновь поступающему приточному.

Неразумно терять тепловую энергию удаляемого отработанного воздуха попусту, ее можно и нужно обратить на подготовку поступающего вновь приточного воздуха. Эта задача стала актуальной не так давно, основная причина ее возникновения — широкое распространение пластиковых или алюминиевых окон и дверей, конструкция которых исключает наличие неплотностей, не пропускает воздух внутрь и делает вентиляцию помещений весьма актуальным вопросом.

Недостаточный воздухообмен в помещениях — это плохое самочувствие людей, намокание стеновых материалов, возникновение конденсата и прочие неприятности, избавиться от которых помогают правильно организованные приточная и вытяжная вентиляционная система. На этом этапе и появляется задача подготовки поступающего свежего воздуха, повышения его температуры, иначе вместе со свежестью в помещении появится и мороз. Придется перегружать отопительные системы, чтобы удержать температуру в помещениях на приемлемом уровне, что означает повышенную нагрузку на оборудование и чрезмерные расходы на отопление.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Важно! Рекуперация теплоты позволяет удержать часть тепловой энергии внутри, что снижает расходы и позволяет эксплуатировать отопительные системы в штатном режиме.

Особенности системы вентиляции с рекуперацией тепла

Системы вентиляции, использующие рекуперативные методики, нуждаются в эффективном теплообменнике и в устройствах принудительного перемещения потоков воздуха — вентиляторах. Наличие этого оборудования автоматически означает потребность в электроэнергии. При этом, сами по себе рекуператоры (теплообменники) никакой энергии не потребляют и действуют в пассивном режиме, т.е. процесс передачи энергии происходит самостоятельно, контактными методами.

Конденсат

Тем не менее, их работа имеет несколько особенностей, из которых самой серьезной и требующей участия является образование конденсата. Процесс начинается после подачи теплого воздуха на холодные участки оборудования и продолжается до момента нагрева металла до определенной температуры. Учитывая, что обработке подвергается внутренний воздух, насыщенный водяными парами от готовящейся пищи и дыхания людей, объемы конденсата довольно велики и создают определенные проблемы при эксплуатации рекуператоров. Производители предпринимают определенные шаги, устанавливая различные клапана или датчики обледенения, что в какой-то степени решает вопрос, но проблема в целом остается и требует постоянного внимания со стороны владельца.

Постоянная подача энергии

В числе других, менее важных, но существующих особенностей рекуперационных систем, является потребность в бесперебойной подаче электроэнергии

. Несмотря на то, что сами по себе рекуператоры не нуждаются на в какой энергии извне и действуют в пассивном режиме, вентиляторы, обеспечивающие циркуляцию потоков, требуют подключения и постоянной подачи энергии, без которой система просто остановится.

Экономия

Кроме того, важным показателем стане соотношение стоимости оборудования и величины экономии на обогреве помещений. Поскольку одной из целей рекуперации является снижение расходов на отопление, то стоимость оборудования должна быть оправдана этой экономией в течение обозримого времени, иначе никакого экономического эффекта покупка оборудования не принесет.

Определение эффективности системы необходимо производить перед приобретением или изготовлением системы, поскольку оградить себя от ненужных расходов и траты времени всегда полезно. Следует учитывать КПД устройства, его стоимость, чтобы сопоставить размер экономии и затрат. Так, пластинчатые теплообменники для частных домов малоэффективны

и значительно уступают другим конструкциям.

Воздушный теплообменник на вентиляцию

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Теплообменник — это устройство, производящее непосредственную передачу тепловой энергии. Они бывают разных типов, с передачей тепла от одинаковых или разных видов среды (например, вода-воздух). Рассматриваемые нами теплообменники производят обмен энергией между исходящим нагретым и приточным холодным воздухом.

Пластинчатый воздушный теплообменник

Наиболее распространенным типом является пластинчатый воздушный теплообменник, представляющий собой набор из металлических пластин с высокой теплопроводностью, собранных в пачку с мелкими зазорами, через которые независимыми потоками пропускаются свежая и исходящая струи воздуха. Внутри устройства потоки разделены поочередно, что позволяет осуществлять эффективное уравнивание температур приточного и вытяжного воздуха.

Высокая теплопроводность металлических пластин позволяет интенсивно отбирать тепло у вытяжной струи, активно нагревать приточный поток. Поскольку расстояния между пластинами весьма невелики, на обоих каналах устанавливаются воздушные фильтры, производящие очистку воздуха от взвесей, пыли, различных частиц, способных заполнить промежутки и нарушить режим работы теплообменника. Образующийся конденсат стекает в поддон, после чего удаляется по специальному каналу. Очистка воздуха, какой бы тщательной она ни была, недостаточна, требует периодической промывки пластин теплообменника и очистки их от жировых наслоений, накапливающихся в промежутках за определенное время.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Основная особенность пластинчатых теплообменников состоит в полной независимости потоков друг от друга. Они не смешиваются, что позволяет использовать устройства такого типа в помещениях с вытяжным воздухом, имеющим вредные или неприятно пахнущие взвеси или примеси.

Роторный рекуператор

Второй, не менее распространенный тип теплообменника — роторный рекуператор. Он представляет собой приводной ротор из гофрированных металлических (чаще всего, алюминиевых) пластин, набранных в виде очень близко расположенных концентрических цилиндров. Ротор вращается при помощи электродвигателя с цепной передачей. Приточный, вытяжной потоки подаются одновременно на разные участки ротора таким образом, чтобы они проходили сквозь промежутки между гофрированными пластинами.

Принцип действия заключается в нагреве пластин при прохождении зоны вытяжного воздуха и охлаждении с передачей энергии при прохождении сектора приточного потока. При этом, происходит частичное смешивание вытяжной и приточной струи.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Эффективность таких теплообменников намного выше, чем пластинчатых, достигает 70%, но из-за некоторого поступления отработанного воздуха обратно в систему вентиляции, роторные рекуператоры не используются в помещениях с наличием вредных или имеющих резкий запах веществ.

Оба типа теплообменников вполне справляются со своими функциями, широко распространены в системах вентиляции жилых или промышленных зданий. Тем не менее, существуют другие типы устройств, о которых следует поговорить особо.

Другие виды воздушных теплообменников

Существуют другие, очень интересные конструкции.

Грунтовый теплообменник

Например, грунтовый теплообменник. Он устроен настолько просто, что не хочется даже называть его техническим приспособлением. Суть его в погружении вентиляционной трубы, осуществляющей забор воздуха, в грунт на глубину около 2 м. Длина трубы должна быть достаточно большой, чтобы воздух, проходящий по ней, успевал изменить свою температуру.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Смысл такого метода прост — на глубине 2 м температура почвы всегда имеет около 8-10° тепла. Если снаружи мороз 20°, то воздух, проходя по трубе, успеет нагреться до 0°, что сокращает расходы на его подготовку на 25%.

Мало того, летний приточный воздух, взятый при температуре 25-30°, проходя под землей, отдаст часть тепла и поступит в систему вентиляции охлажденным, что снимает вопрос кондиционирования внутреннего воздуха помещений.

Нагрев воздуха внутри дымохода

Другой, не менее интересный вариант — нагрев воздуха внутри дымохода. Удаляемый дым имеет довольно высокую температуру, что позволяет разместить внутри него трубку с приточным воздухом. Проходя через нее, поток нагреется, будет готов для использования для вентиляции или для воздушного отопления. Иногда трубка устанавливается снаружи дымохода, она плотно навивается на него для увеличения эффективности теплопередачи. Такую конструкцию лучше всего обкладывать снаружи кирпичом для защиты, сохранения тепла.

Рекомендуемое оборудование



Похожие статьи

rsvgroup.ru

Теплообменники для вентиляции: типы, функции

Системы вентиляции в помещениях осуществляют необходимый процесс воздухообмена и в зависимости от назначения и типа зданий реализуются как естественным, так и принудительным способами. В принудительных системах вентиляции (особенно в нашей климатической зоне) это проходит при большой разности температур внутри здания и снаружи. Поступление холодного наружного воздуха через вентиляционные воздуховоды в помещения недопустимо. Поэтому в системах вентиляции применяются теплообменники, проходя через которые, воздух приобретает оптимальную температуру.

Типы теплообменников для вентиляции

Теплообменники для систем вентиляции – это устройства, в которых происходит обмен между двумя воздушными средами, имеющими разные температурные показатели, для получения оптимальных.

Конструктивное исполнение этих аппаратов зависит от рассматриваемого типа. Основная их функция – придание поступающим воздушным потокам температуры, которая является комфортной и нормальной для жизнедеятельности человека и технологических процессов.

В зависимости от способа поддержания температуры существуют следующие типы теплообменников для приточной вентиляции.

  1. Электрические. В них для изменения температуры воздуха используется электрическая энергия.
  2. Водяные – в качестве теплоносителя, водяной теплообменник для приточной вентиляции, использует жидкость (вода или антифриз).
  3. Грунтовые аппараты в своей работе используют температуру верхнего земного слоя.

Электрические нагреватели

В них электрическая энергия, проходящая через элементы с высоким сопротивлением, превращается в тепловую. Для процесса нагрева, кроме этих элементов, могут использоваться возможности электродуги или индукционных установок.

Одним из примеров таких устройств, может служить пластинчатый теплообменник, применяемый для вентиляции. В нем между пластинами, которые выполнены из токопроводящего металла, установлены прокладки. Они обеспечивают смешение двух сред с разными температурами.

Водяные теплообменники

Это змеевики с оребрением, для регулировки производительности используется трехходовой кран. Он регулирует расход теплоносителя, благодаря чему изменяется температура поступаемого в помещение воздуха. Это может происходить в ручном режиме, либо автоматически.

Ярким примером того, как используются водяные теплообменники, может служить отопительная система в доме или квартире. По трубам протекает вода, которая через металл батарей контактирует с воздушной средой помещения. В результате этого, горячая вода отдает тепло и нагревает воздух в каждой комнате.

Грунтовые теплообменники

Эти устройства одни из самых выгодных. Делая расчет теплообменника вентиляции такого типа, нужно учитывать, что основные затраты пойдут на приобретение материалов и их монтаж. Энергию дают недра земли бесплатно, поэтому эксплутационные расходы для таких типов нагревателей – минимальны.

При монтаже здесь используются трубы ПВХ. Также имеется возможность устройства бесканальной схемы теплообмена.

Если вас заинтересовал теплообменник вентиляции, купить комплектующие для него и сделать монтаж лучше у специалистов https://ap-serv.ru. Там помогут выбрать подходящую схему, осуществить закупку оборудования и его установку. Вы получите гарантию на все виды работ. В случае поломки, профессионалы проведут квалифицированный ремонт теплообменника вентиляции, который после этого еще долго прослужит.

ap-serv.ru

Водяной и грунтовый теплообменники для приточной вентиляции в СПб

Компания «Нева Климат» более десяти лет профессионально занимается монтажом водяных и грунтовых теплообменников для приточной вентиляции в Санкт-Петербурге (СПб) и области.



Вентиляция воздуха в помещении в целях нагрева воздуха и ликвидации той разницы температур, что существует между уличным воздухом и комнатным, оснащается теплообменником.

Виды теплообменников для приточной вентиляции

Различают водяной теплообменник для приточной вентиляции и грунтовый (подземный) теплообменник.

Водяной теплообменник для приточной вентиляции.

В систему теплоснабжения можно встроить калорифер водяной для приточной вентиляции, состоящий из двух, трех или четырех рядов – такие модели теплообменника приточной системы более всего распространены в России.

Чем больше количество рядов, тем большей площадью водяной системный теплообменник может оперировать при соприкосновении через стену воздуха и водного носителя тепла.

Однако водяной теплообменник для приточной вентиляции имеет существенный недостаток – чем больше места отведено для труб, подводящих воздух, тем меньше места отводится для пропускания жидкого теплоносителя.

Такая конфигурация теплообменника вентиляции вынуждает либо находить компромисс при размещении труб, либо значительно увеличивать размеры смесителя.

Водяной теплообменник не позволяет регулировать температуру приходящего воздуха, и в этих случаях для вентиляционного калорифера устанавливают трехходовой кран – устройство, направляющее водный теплоноситель на большой или малый круги нагрева.



Грунтовый теплообменник для вентиляции.

Установка грунтового теплообменника выгодна в финансовом отношении, так как требует затрат только на установку, а тепло поставляется для вентиляции грунтовым слоем.

Для прокладки систем с грунтовым теплообменником используют трубы из ПВХ, их удобно монтировать благодаря уплотнительным резинкам и раструбам.

Прокладка поворотов труб для систем с грунтовым теплообменником не требует сварки, а использует фитинги – уголки и тройники.

Грунтовый слой в разных регионах промерзает по-разному, поэтому при прокладке систем с грунтовым теплообменником необходимо придерживаться определенной глубины.

Монтаж труб для вентиляционных систем с грунтовым теплообменником проводят на глубине 1,5-2 м, если температура земли не опускается ниже 10 оС. При монтажных работах с грунтовым слоем соблюдают уклон в 2 см на каждый 1 см погонный, чтобы дать стечь попавшему внутрь конденсату.

Для жилых домов системы с использованием  грунтового теплообменника можно делать бесканальными – вместо зарытых в землю труб грунтовый теплообменник будет подогревать всасываемый воздух в нише, заполненной щебнем.

Теплообменник грунтовый с использованием щебневой ямы  будет работать , если вырыть котлован, не доходя 1 м до глубины, где грунт промерзает. Для всасывания воздуха система с грунтовым теплообменником использует вертикальную трубу, уходящую в щебень.

Грунтовый теплообменник такой конструкции практически не требует ремонта, за исключением очистки всасывающей воздух трубы.

nevaclimat.com

Как самостоятельно построить грунтовой теплообменник

Использование грунтового теплообменника все чаще встречается в частных домах в качестве принудительной вентиляции. Это выгодная альтернатива, которую можно сделать своими руками. Виды грунтовых теплообменников, их принцип работы, а также инструкция по изготовлению – все это изложено в статье.

Принцип работы

Давно известно, что почти на всей территории стран СНГ, температура в грунте на глубине 2 метров остается неизменной, а именно – около 10°C. Меняется она в зависимости от региона, но колебания обычно не превышают + — 2°C. Установка воздушных теплообменников подразумевает получение этой бесплатной энергии. За счет неизменной температуры конструкция прогревает помещения в холодное время года, а в жаркое – остужает. Грунтовая приточно-вытяжная вентиляция обеспечивает циркуляцию воздуха в помещении, также позволяет сохранить часть тепла, поступающего от обогревающего элемента. Обычно грунтовой теплообменникустанавливается вместе с рекуператором.

Рекуператор – это теплообменная система вентиляции. В ней холодный внешний воздух нагревается счет вытяжного теплого. В конструкции присутствует нагревающее устройство, вентиляторы, фильтры и трубопровод.

Эта схема позволяет получить уже подогретый свежий воздух из грунта, как результат – рекуператор затрачивает меньше энергии. Воздушная грунтовая система позволяет не только сохранить электроэнергию, но и сохранить конструкцию в рекуператоре в рабочем состоянии. В трубопроводе не будет замерзания конденсата, так как воздух подается всегда одной температуры. Подобная проблема обычно случается при использовании только рекуператора, когда в него идет морозный воздух.

Климат стран СНГ позволяет обеспечить теплообмен, величина охлаждения или подогрева в котором может колебаться от 5 до 20°C. Эффективность зависит от разницы между температурой грунта и внешним воздухом, чем она больше – тем сильнее теплообмен. Поэтому грунтовая система эффективна летом и зимой. В жару охлаждение осуществляется с 30°C до 20°C. В морозы подогрев происходит от -20°C до 0°C.

Весной и осенью температура воздуха в помещении чаще всего совпадает с температурой почвы. Поэтому теплообменник почти не влияет на микроклимат в доме. Но иногда грунтовая система может не только бездействовать, но и работать в отрицательном значении. К примеру, воздух в комнате имеет температуру около 12°C, а теплообменник охлаждает его до 8°C. В общем, использовать в межсезонье энергию грунта нет смысла. Изготавливая грунтовой теплообменник своими руками, нужно продумать способ отключения системы, чтобы свежий воздух шел с улицы, минуя теплообменник.

к содержанию ↑

Виды грунтовых теплообменников

Сегодня известно два вида:

  • Бесканальный. Используется подземный слой, через который проходит воздух для теплообмена.

  • Трубный (канальный). Здесь теплообмен происходит при помощи набора труб (канала), закопанных под землей.

Независимо от типа, основной подводящий канал монтируется к трубам вентиляционной системы. Свежий воздух к ней подается чаще всего через отверстие в стене. Важным моментом будет установка механизма, с помощью которого можно будет переключаться между двумя положениями: первое – в систему поступает свежий воздух с улицы, второе – работает грунтовая система. Простыми словами – нужно сделать грунтовой теплообменник своими руками с закрывающимися отверстиями для подачи воздуха из грунта и с улицы.

к содержанию ↑

Изготовление трубного теплообменника

грунтовой трубный теплообменник

Теплообмен воздуха в этой системе более эффективный, но требует затраты средств и времени. Для изготовления грунтового теплообменника, необходимо уложить в траншею трубопровод. Обычно общая длина труб составляет от 15 до 50 метров, в зависимости от возможности и площади. В конструкции могут быть повороты труб, так как они почти не влияют на движения воздуха в системе. Укладывая трубопровод, нужно понимать, что чем он длиннее, тем эффективней будет происходить обмен тепла. Но при повышении длины будет вырастать аэродинамическое сопротивление.

Для эффективного охлаждения (или нагрева), должна быть большая длина трубопровода в теплообменнике. Если территория участка позволяет, то можно уложить вокруг него одну трубу. Если же площадь ограничена, тогда выходом из положения будет параллельная укладка. Диаметр трубопровода должен быть в диапазоне от 200 до 250 миллиметров.

Полипропиленовые трубы будут отличным выбором для системы. Чтобы обеспечить лучшую теплопроводность, нужно использовать трубопровод с большой поверхностью и меньшей толщиной стенок. Как вариант – гофрированный материал. Тогда тепло не будет оставаться в грунтовой системе. Укладка в траншее требует уклон 2%, независимо от сторон. Уклон будет служить для стока конденсата, появляющегося при охлаждении внешнего воздуха в жаркую погоду.

Удаление конденсата происходит за счет отверстия, которое создается на нижней отметке трубы. Сток жидкости осуществляться через дренажный колодец, в канализацию или прямо в землю. Если на участке низкий уровень грунтовых вод, то необходимо изготовить песчаную подушку. Конец трубы, который будет стоять на участке, должен быть оборудован фильтром. Также конец нужно установить выше уровня снега, который обычно выпадает.

Если в регионе снег является редким гостем, то высота выступающей трубы не должна быть меньше 1.5 метра. Это делается для защиты от радона – радиоактивного почвенного газа, которого больше всего возле поверхности. На конец трубы устанавливается воздухозаборник. Он оснащается фильтром и крепкой металлической сеткой. В трубу не должны попадать осадки, листья, грызуны, птицы или насекомые. При наличии возможности, воздухозаборник нужно поставить как можно дальше от источников загрязнение или запахов, допустимый минимум – 10 метров.

к содержанию ↑

Изготовление бесканального теплообменника

грунтовой бесканальный теплообменник

Бесканальный грунтовой теплообменник подразумевает изготовление котлована с длиной около 3-4 метров и глубиной на 80 сантиметром. Котлован наполняется слоем гравия, а сверху покрывается пенобетонным покрытием. Эта конструкция позволяет получить температуру внутри специального слоя, которая не будет отличаться от температуры в грунте на глубине 5 метров. После изготовления котлована, из него нужно вывести трубу для поступления свежего воздуха.

Изготавливается этот патрубок по такой же схеме, как и в трубном теплообменнике. Ещё одна труба должна идти от специальной слоя до вентиляционной системы помещений. По простой схеме воздух начинает циркулировать. Он не только увлажняется, но и очищается. Плюс конструкции – это повышенная фильтрация. Минус – более низкая эффективность, чем в трубной системе.

к содержанию ↑

Итог

Изготовить воздушный грунтовой теплообменник достаточно дешево. Больше всего его работа заметна в зимнее время, насыщенное морозами. С охлаждением система справляется менее эффективно. Кондиционер будет гораздо эффективнее, чем грунтовая система обмена. Но плюс теплообменной системы заключается в дешевизне её установки и дальнейшей эксплуатации. Расходоваться будет только электроэнергия на работу вентилятора.

Видео со строительством грунтового теплообменника под плитой:

karkasnik.su

Грунтовой теплообменник как элемент вентиляционной системы дома

Экология познания. Усадьба: Замечательным дополнением вентиляционной системы любого дома станет грунтовой теплообменник (ГТО) — труба, слой щебня или безмембранный обменник, где царит температура, присуща почве на глубине 1,5-1,8 м, то есть 4-8 ° С.

Замечательным дополнением вентиляционной системы любого дома станет грунтовой теплообменник (ГТО) — труба, слой щебня или безмембранный обменник, где царит температура, присуща почве на глубине 1,5-1,8 м, то есть 4-8 ° С.

Наружный воздух, поступающий в теплообменник, зимой нагревается, а  летом охлаждается. Так (по результатам измерения при сильных морозах), наружный воздух температурой -22 °С нагревалось в ГТО, и на входе в  вентиляционный канал в дом, достигало + 2 °С. Понятно, что такой температуры недостаточно для обогрева помещений, однако энергетический эффект вполне ощутимый (почти 20 °С — даром): это тепло защищает вентиляционную систему от замерзания.

Летом ГТО превращается в эффективную систему охлаждения дома, благодаря чему отпадает необходимость в дорогостоящих кондиционерах. Качественно выполненный ГТО охладит воздух с 32° С до 15 °С.


Принцип работы грунтового теплообменника

Ниже глубины промерзания почвы (примерно 1,5 м) практически всегда сохраняется постоянная температура — 4-8 °С. Собственно эта накопленная в почве энергия и идет на работу ГТО, где воздух контактирует (посредственно или непосредственно) с почвой. В зависимости от температуры наружного воздуха, поступающего в ГТО, его температура или повышается (зимой), или понижается (летом).

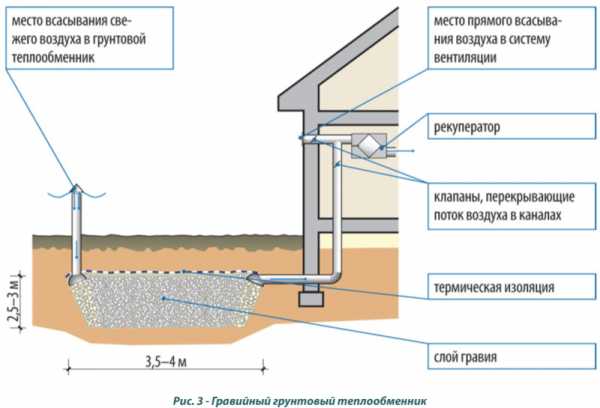

На рисунках 1-2 показана принципы функционирования ГТО в разное время года.

Лето: рекуператор всасывает через ГТО подготовленный наружный воздух, который уже охладился (до 16 °С) при прохождении через ГТО. Чтобы избежать вторичного нагревания воздуха, подаваемого в помещение, рекуператор необходимо оборудовать байпасом

Зима: рекуператор всасывает через ГТО подготовленный наружный воздух, который нагрелся (обычно до 0-4 °С). Байпас рекуператора должен быть закрытым, чтобы воздух после ГТО проходил  еще и через теплообменник рекуператора. Тут ГТО выпоняет функцию предыдущего подогревателя,бесплатно нагревая входящий воздух и защищая рекуператор от замерзания. Взаимодействие высококлассного рекуператора с ГТО обеспечит подачу свежего воздуха в помещения, температура которого будет приближенной к температуре в помещении.

В рекуператорах последнего поколения предусмотрена функция программирования предельных температур работы ГТО зимой и летом. Автоматическая дроссельная заслонка с серводвигателем регулирует движение свежего воздуха между стеновым устройством для забора воздуха и грунтовым (ГТО).

Сроки окупаемости ГТО

Обозначить срок окупаемости ГТО достаточно сложно. Конечно, есть программы для быстрого расчета энергосбережения, которое обеспечивает ГТО. Однако эти данные исчерпывающе проинформируют специалистов и энергетических аудиторов, но почти ничего не скажут обычному потребителю.

Расходы на вентиляционную систему с отбором тепла возвращаются в течение 1-7 лет, в зависимости от дома, типа систем вентиляции и обогрева и т.п. Для домов, в которых рекуперационная система спроектирована не вместе с традиционной гравитационной вентиляцией, а вместо нее, этот период будет коротким: только несколько месяцев (если от затрат на систему рекуператора отнимем средства, котрые не пришлось расходовать на дымоходы, разгерметизаторы окон, дымоходные насадки, вентиляторы для ванных комнат и т.п.).

Если система дополнительно оборудована ГТО, время окупаемости может продлиться до нескольких лет, но не стоит ли внести в графу расходов повышение качества комфорта — свежий воздух в помещениях, охлаждение дома летом вместо дорогой и энергоемкой климат-системы?! Только сравнив стоимость эксплуатации дома, оборудованного ГТО, и дома с системой климатизации, можно определить реальный срок возврата инвестиций.

И самое важное: кондиционер не в состоянии обеспечить эффективный воздухообмен  в помещении; большинство кондиционеров «молотят» внутренний воздух, только охлаждая его, а внешний свежий воздух сюда не поступает. Это означает, что большинство кондиционеров не устранит из помещения аллергены, двовуокись углерода или химикаты, выделяемых например, красками и лаками. Система рекуператора — ГТО не только охлаждает, но и поставляет в помещение свежий воздух, устраняет из ванной комнаты и туалета использованный. Подобный эффект даст и кондиционер в доме, оборудованный рекуператором, эффективнее охлаждая воздух, чем сам ГТО, однако будет потреблять огромные объемы энергии.

Финансовые расчеты (без учета фактора комфорта) свидетельствуют, что затраты на ГТО возвращаются в течение 6-10 лет, иногда и дольше. Если же задуматься над комфортностью проживания, нашим здоровьем и «длиною» счетов, которые придется оплачивать за работу энергоемких кондиционеров, то ГТО может оказаться инвестицией с очень коротким временем окупаемости – практически 1-4 года.

Типы грунтовых теплообменников

Трубный ГТО

Самый простой в исполнении ГТО — это просто полимерная труба длиной 40-60 м, проложенная под землей, которая заканчивается воздухозаборником с защитной сеткой от насекомых и грызунов, часто и фильтром. Для односемейных домов чаще всего применяют трубу диаметром 200 мм (для площади 150-170 м2) или 250 мм (для площади 170-250 м2). Для домов большей площади диаметр ГТО следует точно вычислить в зависимости от потребностей воздухообмена в доме. Трубы меньшего диаметра непригодны для выполнения ГТО. Если диаметр трубы будет чуть больше диаметра монтажного штуцера рекуператора, то подача воздуха грунтовым теплообменником замедлится; как следствие, несколько увеличиться его производительность — воздух будет лучше нагреваться зимой, а охлаждаться  летом. Если диаметр трубы будет слишком большим, эффективность  обменника снизится, поскольку ограничится контакт потока воздуха со стенками трубопровода.

Для выполнения ГТО следует использовать предназначенные для этого материалы; применение других материалов может вызвать значительное снижение его производительности или привести к образованию неплотностей, и в ГТО будет постоянно попадать вода.

Гравийный ГТО

Это один из вариантов грунтового теплообменника, который применяли, когда еще не существовало трубных обменников.

Выполнить гравийный ГТО достаточно сложно, — здесь требуются особая тщательность и усердие, чтобы обеспечить заданные параметры работы и предотвратить образование затхлого запаха.

Основой ГТО является слой гравия, что наряду с функцией охлаждения летом и предыдущего подогрева воздуха зимой, выполняет роль своеобразного фильтра для воздуха, подаваемого в дом. Большая часть загрязнителей воздуха задерживается в слое теплообменника, поэтому время от времени гравий нужно очищать.

Гравийный обменник отличается достаточно высокой продуктивностью. Правильно выполненный ГТО гарантированно обеспечивает подачу и свежего, профильтрованного воздуха в дом.

Однако ГТО имеет и ряд недостатков, о которых стоит помнить.

Гравийный ГТО отделен от грунта только геотканью, поэтому есть опасность утечки в обменник воды и даже попаданию грызунов и насекомых. Наличие подповерхностных вод на глубине менее 2 м от поверхности почвы практически делает невозможным применение гравийного ГТО: пропитка водой будет блокировать его работу, к тому же станет фактором интенсивного затхлого запаха, поэтому придется обновлять содержимое обменника.

Гравийный слой не может работать непрерывно; его рабочий режим нужно разделить на два этапа – 12 часов функционирования и 12 часов восстаноления гравийного слоя. Восстановление заключается в повторном отборе гравийным слоем тепла окружающей почвы. Конечно же, для трубного обменника также рекомендуется режим работы с перерывами, однако в трубных теплообменниках тепло регенерируется значительно быстрее, чем в гравийном с несколькими тоннами гравия.

Если гравийный слой хорошо не промыть перед укладкой, или, если в ходе эксплуатации он намокнет (вследствие осадков или подъема грунтовых вод), то ГТО может стать источником затхлого «​​подвального» ​​запаха.

Гравийный или безмембранный ГТО нельзя располагать там, где имеет место внешняя нагрузка, например вследствие автомобильного движения.

Повреждение верхнего слоя обменника сдавливанием может привести к снижению производительности и насыщения влагой и, в свою очередь, к необходимости дорогостоящего ремонта.

Гравийный слой характеризуется очень большим сопротивлением потоку воздуха, поэтому в большинстве случаев ГТО приходится оборудовать вспомогательным вентилятором мощностью до нескольких сотен ватт (дополнительные затраты энергии).

Потери на опорах воздуху в ГТО при недостаточно тщательно разработанного проекта вентиляционной системы дома и недостаточно точных расчетов.

Порой неправильно подобранные вентиляционный узел и внутренние каналы могут быть фактором слищком маленького притока свежего воздуха в помещения. Поэтому, выполняя гравийный ГТО, необходимо установить вспомагательный вентилятор (соединенный с рекуператором, который преодолевает собственное сопротивление гравийного слоя). Однако вентилятор существенно снижает энергосберегающие характеристики системы, в частности дополнительно потребляет энергию, тогда как для эксплуатации трубных теплообменников вполне достаточно мощности вентилятора самого рекуператора. Определяясь с конструкцией гравийного ГТО, следует проконсультироваться со специалистом, особенно в отношении сопротивлений собственно ГТО и сопротивлений системы вентиляции.

И тем не менее польза от эффективно организованного ГТО — ощутимая. Летом к помещениям, в которых установлены рекуператор с байпасом, подается охлажденный воздух (температура которого на 8-15 ° С ниже температуры наружного воздуха).

Зимой (если система с рекуператором) воздуха попадает на центральный вентиляционный узел уже предварительно подогретым, эффективно предотвращает образование инея на теплообменнике рекуператора и выключению его электронной системой защиты от замерзания. Благодаря этому не нужно монтировать в систему рекуператора дополнительный энергозатратный электрический калорифер. Главный результат — теплообменник обеспечивает эффект «бесплатной» климатизации.

Не следует забывать, что в так называемые переходные периоды, грунтовой теплообменник надо выключать. Наружный воздух в эти периоды убирается «нормальним» забирающим устройством, расположенным на стене дома.

После засыпки и выравнивания отдельных слоев гравия, прокладки вентиляционных трубопроводов и изоляции верхнего слоя обменника, весь гравийный слой засыпают почвой толщиной около 80 см.

Безмембранный ГТО

В безмембранном теплообменнике соединяются отдельные свойства трубного и гравийного ГТО. Принцип его выполнения заключается в установлении слоя полимерных плит на ровном слое гравия.

Плиты устанавливают на «ножках», опирающихся на поверхность гравийного слоя (гравийной подсыпки). Воздух движется не сквозь гравийный слой (как в гравийном ГТО), а над ним — между гравием и плитами.

Безмембранный обменник будет гарантированно функционировать длительное время без необходимости регенерации, максимально используя тепло почвы.

В отличии от гравийного ГТО, безмембранный не создает больших сопротивлений потоку воздуха.

Остановив выбор на безмембранном теплообменнике, следует помнить:

установку ГТО следует доверить специалистам с опытом, которые будут пользоваться соответствующим оборудованием. Изготовление теплообменника собственноручно может закончиться его повреждением и значительным снижением продуктивности;

безмембранный ГТО не является плотной конструкцией, поэтому его нельзя применять в местах, где случается повышение уровня грунтовых вод или вероятность затопления атмосферными осадками;

очищают безмембранные ГТО (при необходимости) так же, как и гравийный (выкапывание — промывание — повторная укладка). опубликовано econet.ru

econet.ru

Вентиляционный теплообменник



Использование, для утилизации тепла загрязненного выбросного воздуха. Разработан вентиляционный теплообменник, который находит широкое применение при установке в загрязненной среде. Сущность изобретения: теплообменник выполнен из двух секций с раздвижением поверхности теплообмена, что позволяет облегчить обслуживание и ремонт. При удалении одной из секций расстояния между теп/тообменными трубками увеличиваются 2 ил

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 24 F 3/147

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПЛТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{21) 4936086/29 (22) 03.04.91

f46) 23.07.93. Бюл. М 27 (71) Государственный проектный конструкторский и научно-исследовательский институт “СантехНИИпроект” (72) А,Г.Аничхин и И.Б.Тимофеева (56) Строительный каталог СК-8: Инженерное оборудование зданий и сооружений, раздел 81. Госстрой СССР, ВНИИС, Сантехпроект, M„1985, с.10, (54) ВЕНТИЛЯЦИОННЫЙ ТЕП l006MEH.НИК

Изобретение относится к отопительновентиляционной технике и кондиционированию воздуха, возможно также его использование в теплотехнике.

Цель изобретения — повышение эффективности теплообмена и надежности работы теплообменника, а также облегчение обслуживания и ремонта.

Положительный эффект заключается в выполнении теплообменника из двух секций с раздвижением поверхности теплообмена и . двусторонний подвод теплоносителя.

Такое выполнение теплообменника позволяет вынимать для обслуживания части поверхности теплообмена. Вынутая часть в этом случае имеет увеличенные расстояния между рядами трубок, что значительно облегчает обслуживание теплообменника при ремонте и механической очистке теплообменной поверхности от загрязнения. За счет увеличения расстояния между трубками облегчается доступ к теплоабменным трубкам, находящимся в глубине теплооб50 1828990 А1 (57) Использование: для утилизации тепла загрязненного выбросного воздуха. Разработан вентиляционный теплообменник, который находит широкое применение при установке в загрязненной среде. Сущность изобретения: теплообменник выполнен из двух секций с раздвижением поверхности теплообмена, что позволяет облегчить обслуживание и ремонт. При удалении одной из секций расстояния между теплообменными трубками увеличиваются. 2 ил. менника, при этом достигается более качественная очистка поверхности теплообмена, за счет чего достигается повышение эффективности теплообмена, При выходе из строя какой-либо теплообменной трубки ремонт и ее замена не вызывает особых затруднений, На фиг. 1 приведен возможный вариант © выполнения теплообменника; на фиг.2 фрагменты принципиального выполнения. ©O

Установка (фиг.1) состоит из каркаса 1, о на котором крепятся секции 2а и 2б. Секции со

2а и 2б состоят из теплообменных трубок 4 С соединенных одним концом с коллектором

3, вторым порядно с распределительным каналом, входящим в зазор, который образован двумя рядами теплообменных трубок 5 смежной секции. Каждая секция оборудована патрубками для подвода и отвода жидкости 6.

Теплообменник работает следующим образом.

Воздух (газ), подлежащий тепловой обработке, поступает в теплоабменник и про1828990 ходит между теплообменными трубками, где взаимодействует с теплоносителем циркулирующим по теплообменным трубкам.

Теплоноситель подается в каждую секцию теплообменника по патрубкам в соответствующий коллектор и далее циркулирует по теплообменным трубкам между коллектором и распределительным каналом. Циркуляция теплоносителя в смежных секциях как правило осуществляется параллельно.

При загрязнении поверхности теплообмена может отсоединяться от трубопроводов по крайней мере одна из секций и от каркаса к которому крепится коллектор секции. Секция вынимается и производится либо ремонт, либо очистка, при этом обеспечивается хороший доступ ко всем трубкам теплообменника, поскольку расстояние между ними увеличено.

Таким образом, выполнение теплообменника с раздвижными поверхностями теплообмена позволяет широко применять такие теплообменники при установке его в загрязненном вытяжном воздухе, при этом надежность вентиляционного теплообменника значительно повышается.

Экономический эффект от предлагаемого изобретения будет складываться за счет

Снижения трудоемкости выполнения ремонтных работ, сокращения сроков простоя теплообменника при очистке теплообменной поверхности, увеличения срока его службы за счет. повышения надежности, а также при использовании в системах утилизации тепла эа счет повышения эффективности утилизации.

Формула изобретения

Вентиляционный теплообменник, со10 держащий два жидкостных распределительных коллектора, размещенные между ними порядно по глубине и по фронту с зазором для прохода воздуха теплоообменные трубки и патрубки для подвода и отвода жидкости, отл ич а ю щи йс я тем, что, с целью

15 повышения эффективности теплообмена и надежности s работе, а также облегчения обслуживания и ремонта, теплообменник выполнен в виде установленных в каркасе с возможностью удаления из него в сторону

20 коллекторов двух секций, каждая из которых образована одним коллектором с присоединенными к нему одним концом в чередующемся порядке рядами теплообменных трубок, противоположные концы

25 которых порядно соединены распределительным каналом, входящим в зазор, образованный двумя соседними рядами теплообменных трубок смежной секции, при этом патрубки для подвода и отвода

Э0 жидкости установлены на каждом коллекторе.

1828Q90

74nZ +naru адР у

4&6 pA+xp А ф и юж

Составитель А.Аничкин, Техред M.Mîðãåí Tçë Корректор Н,Гунько

Редактор

Производственно-издательский комбинат “Патент”, г. Ужгород, ул.Гагарина, 101

Заказ 2473 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5



www.findpatent.ru

Водяной теплообменник для вентиляции, цена , теплообменники от “ТД КОМТЕХ”

Торговый дом “Комтех” осуществляет поставку всего спектра промышленного тепловентиляционного оборудования.



В ассортименте более 1000 наименований: осевые и радиальные вентиляторы, тягодутьевые машины, крышные вентиляторы, водяные, паровые и электрические калориферы, воздушно-отопительные агрегаты, тепловые завесы и комплектующие к ним.



Вся продукция находится в наличии на нашем складе и может быть доставлена в любой регион России в кратчайшие сроки.



Мы гарантируем высокое качество наших изделий, подтвержденное сертификатами соответствия, и выгодные цены, как для оптовых, так и для розничных покупателей. Возможна отсрочка платежа!



Для получения консультации специалиста звоните по телефону +7 (343) 213-08-50



Вентиляционное оборудование:



Теплообменное оборудование:



Вам требуется поставка надежного теплообменного или вентиляционного промышленного оборудования? Ищете выгодные условия? Хотите получить заказ точно в срок?



Тогда звоните по телефону +7 (343) 213-08-50. Будем рады помочь Вам!



Наши преимущества

  • Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
  • Выгодные цены, сравнимые с ценами конкурентов.
  • Доставка по всем регионам Российской Федерации.
  • Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
  • Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
  • Качество товара гарантировано, предоставляются все необходимые сертификаты и паспорта.





Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам



Схема работы



Вы отправляете заявку
Мы выставляем Вам счет
Вы оплачиваете покупку удобным для Вас способом
Получаете свой товар



tdkomteh.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
