Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с интегрированным рекуператором достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

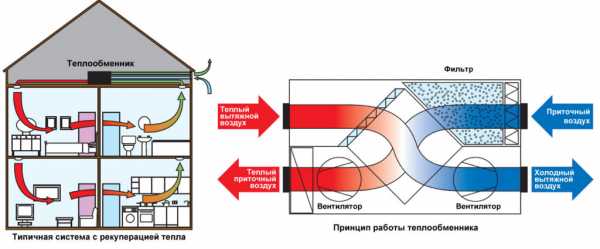

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

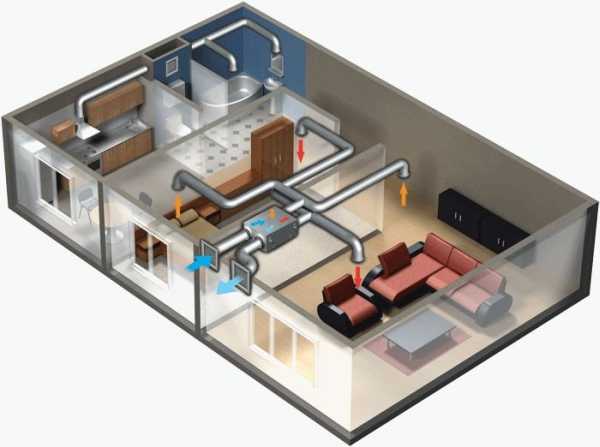

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют систему воздуховодов. Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

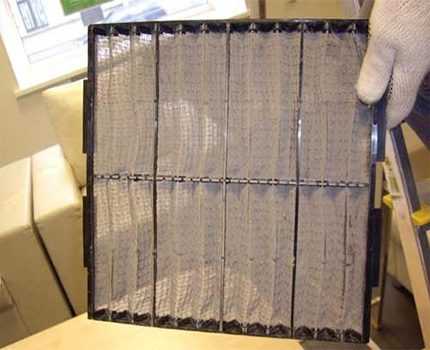

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса приточно-вытяжной системы.

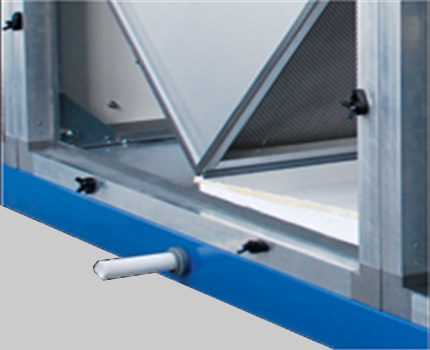

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

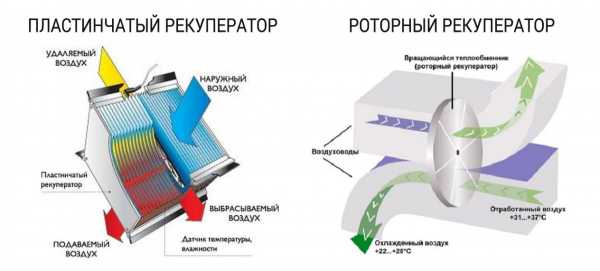

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

• медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
• пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
• гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

• низкая стоимость;
• долгий срок службы;
• длительный период между профилактическим обслуживанием и простота его проведения;
• небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

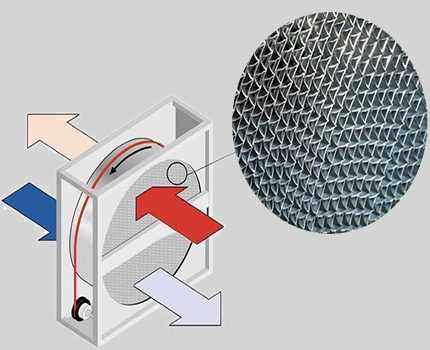

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

• достаточно высокий КПД по сравнению с конкурирующими типами;
• возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

• относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
• повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин «регенеративный теплообменник», что более правильно чем «рекуператор». Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

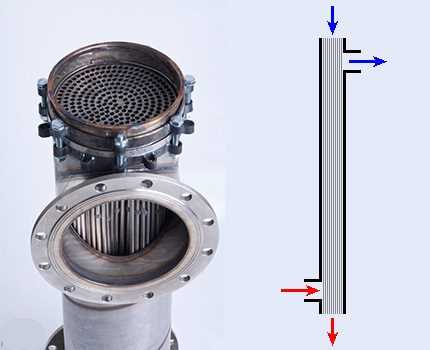

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

• высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
• простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
• долгий срок службы;
• наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой насоса.

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

• низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
• значительный объем и вес всей системы;
• необходимость дополнительного электрического насоса для циркуляции жидкости;
• повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в — Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м³/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

sovet-ingenera.com

Приточно-вытяжная вентиляция с рекуперацией тепла

Когда возникает вопрос установки вентиляции, начинаются долгие раздумья, какую выбрать систему. Либо ограничиться естественным притоком и оттоком воздуха, либо делать принудительный монтаж и не зависеть от капризов природы. Приточно-вытяжная вентиляция с рекуперацией тепла для частного дома позволяет добиться постоянного воздухообмена. Не зависит от времени года, направления ветра, разницы температур внутри и снаружи помещения. Тратится больше энергии, чем в естественной вентиляции, но с рекуператором экономия тепла очевидна.

Содержание статьи

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

1. Количество помещений в доме;
2. Ожидаемое количество людей;
3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

• Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
• В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
• Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
• Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

• Температуру входящего воздуха;
• Скорость работы вентилятора, необходимого при воздухообмене;
• Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

• Температура поступающего воздуха в приточную установку -9^◦C;
• Температура воздуха, которая подается в помещение +15^◦C;
• Температура выходящего из установки отработанного воздуха -3^◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

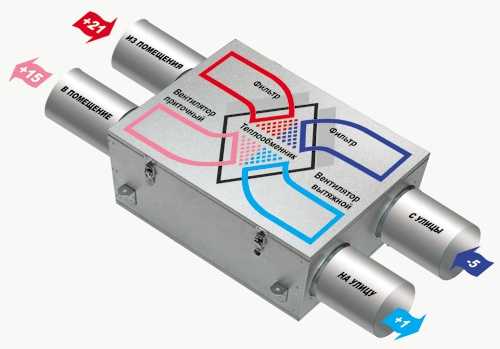

Как работает вентиляционный агрегат

Представляет собой утепленный звукоизолированный металлический ящик. Для правильной работы вентиляционной установки и отображения температур устанавливается датчик для выходящего на улицу воздуха и поступающего из помещения отработанного состава.

• Холодный воздух с улицы:
  1. Поступает через фильтр;
  2. Очищается от пыли;
  3. Проходит через рекуператор;
  4. В помещение воздух поступает через вентилятор, который создает разницу давлений.



• Отработанный воздух из помещения:
  1. Проходит через фильтр;
  2. Очищается от крупной пыли;
  3. Проходит через рекуператор.
  4. Через вентилятор уходит на улицу.

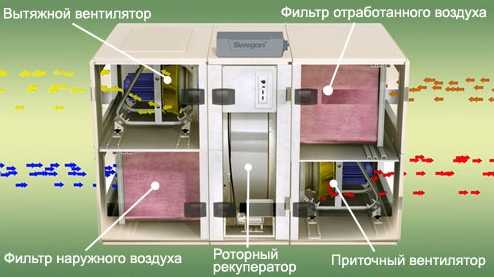

В агрегат устанавливается роторный теплообменник. Внутри находится тонкий лист алюминия, свернутый в соты. Двигатель вращает соты. Холодный воздух, который заходит с противоположной стороны, нагревается и поступает в помещение.

При выходе на крышу монтируется приточная установка. Сколько кубометров воздуха поступает, столько кубов вытягивается на улицу. В стояк монтируются вентиляционные трубы. Терморегулятор регулирует температуру, подающего воздуха.

Вытяжные вентиляторы, устанавливаются отдельно, в зависимости от объема помещения. Воздух по одной трубе из приточной установки подается по воздуховоду в определенные комнаты. По другой трубе воздух выходит из вытяжного зонта на улицу. При работе создается разряжение воздуха.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

• Возврат тепловой энергии;
• Экономия топлива;
• Снижение стоимости оборудования;
• Обеспечение экологических норм;
• Сокращение транспортных расходов;
• Снижение стоимости газоочистки;
• Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

• Тепло передается подаваемому воздуху;
• Смешивание потоков составляет менее 0,1%;
• Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

• Тепло передается подаваемому воздуху;
• Формируется конденсат;
• Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит. Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

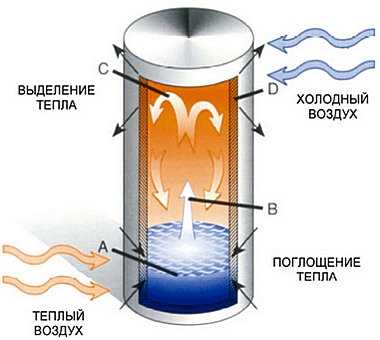

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

• Два теплообменника сообщаются между собой трубопроводами;
• Один из них находится в канале, который вытягивает воздух и получает теплоту;
• Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

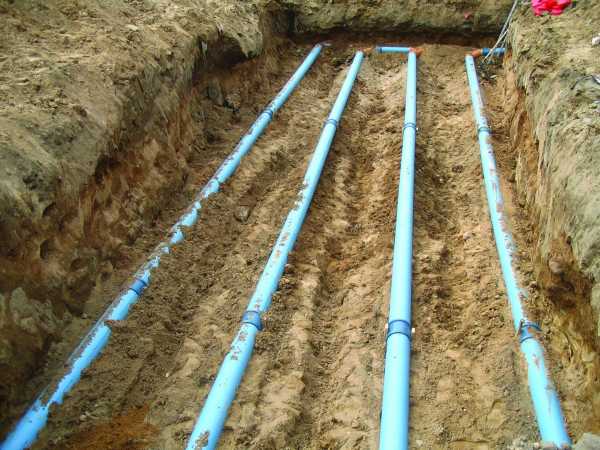

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает. Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала.

Технические характеристики, на которые следует обратить внимание при выборе

• Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
• При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
• Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м
  3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
• Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
• Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Лучшие приточно-вытяжные системы с рекуперацией тепла

Vakio

Это не просто вентилятор с фильтром. По отзывам потребителей, качество модели во много раз превышает цену. Расход электроэнергии от 5 до 20 Ватт в час. Малый расход в связи с тем, что нет греющего элемента, который нагревает воздух.

Цикл притока и оттока воздуха длится по 40 секунд каждый. Вентилятор разворачивается и работает беспрерывно, выполняя разные функции. Он просто меняет направление воздуха. При этом нет перепадов шума.

Работает в диапазоне от -47^◦C до +50^◦C. Есть режим сброса наледи. Устройство снабжено фильтром класс F6: не пропускает не только пыль, но и пыльцу, что особенно важно для тех, кто страдает аллергией. Полностью российская сборка (производитель г. Новосибирск). А значит, прибор идеально подходит для суровой зимы.

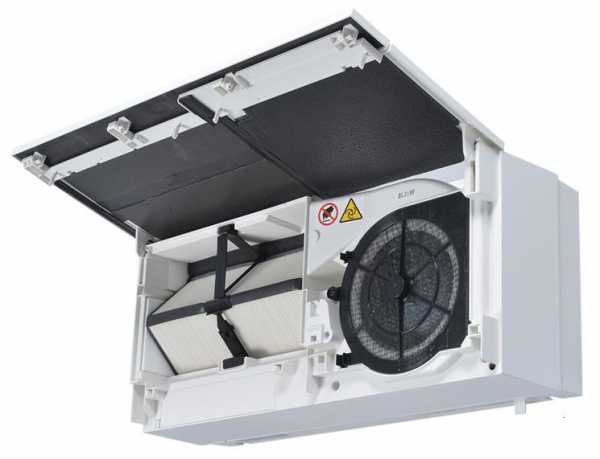

Mitsubishi Electric VL-100EU5-E Lossnay

Позволяет избежать сквозняков при проветривании и сохраняет микроклимат. Принцип работы предельно прост:

• Воздух из помещения втягивается вентилятором в камеру с теплообменником;
• В результате возникающего в комнате разряжения, поступает воздух с улицы;
• Внутри камеры происходит обмен теплом и влажностью.

Главный элемент системы: теплообменник Lossnay («Без потерь»). В нем происходит теплообмен между уличным и комнатным воздухом. Летом поступает охлажденный воздух, зимой – теплый. Коэффициент теплообмена рекуператора составляет 80%. Особая конструкция теплообменника позволяет снизить уровень внешнего шума в два раза. Не дает проникнуть с улицы вредным веществам из выхлопным газам.

За счет тонких стенок в фильтре происходит активный обмен кислородом и влажностью. Теплообменник достаточно время от времени пылесосить, а фильтры промывать водой. К фильтру прилагается защитная сетка вытяжного вентилятора. При необходимости ее тоже можно снять и прочистить.

Прана

Компактное недорогое решение для вентиляции в частных домах. Прана решает несколько проблем:

• Обеспечивает приток свежего воздуха в помещении;
• Фильтрует и нагревает воздух до нужной температуры за счет тепла удаляемого воздуха;
• Вытягивает отработанный воздух наружу.

Рекуператор экономит до 80% затрат, связанных с вентиляцией. Прибор оснащен дистанционным (реостатным) управлением, способен плавно регулировать уровень воздухообмена. Воздух обновляется столько раз, сколько потребуется. Устройство, без внутреннего и внешнего блока устанавливается в течение нескольких часов.

• Не требует дорогого сервисного обслуживания;
• Значительно дешевле подвесной вентиляционной системы;
• Не имеет альтернативы по сумме характеристик и стоимости.

Можно ли самому сделать систему с рекуперацией

Системы рекуперативной вентиляции становятся особенно актуальными после установки пластиковых окон. В окнах есть режим микровентиляции, но хотелось бы управлять процессом. Результатом решения вопроса у многих становится самодельная рекуперация.

Есть множество вариантов самодельных установок. Самые простые, даже, если пульт управления не впечатляет внешним видом, в целом, неплохо справляются с задачей. Основная часть блок управления. Внутрь стены вставляется блок вентиляции. С другой стороны окна монтируется дополнительный блок. Провода лучше закладывать в стенку.

Основная задача системы менять воздух в комнате, оставляя тепло:

• Используется два цилиндра: диаметр — 110 мм; длина – 310 мм. С одной стороны трубы встраивается реверсивный вентилятор. Он способен переключать направление подачи воздуха и продувать теплообменник;
• Два обычных вентилятора подключаются спина к спине. Периодически включаются то один, то другой. Вентилятор способен подавать воздух сквозь трубу в обоих направлениях. Реверсивную модель можно заменить бюджетным вариантом от старых компьютерных системных блоков. Но тогда вместо двух понадобится четыре штуки;
• В основную часть трубы вставляют теплообменник. Задача забирать тепло у воздуха, выходящего из помещения, и отдавать тепло холодному воздуху с улицы.

Рекуператор работает циклично, поэтому называется реверсивным. Некоторое время он вытягивает воздух из помещения, нагревая теплообменник. Потом затягивает воздух с улицы, отдавая запас накопленного тепла. Два блока включают для большей эффективности. Пока один вытягивает воздух из помещения, другой подает и наоборот. Такая схема работы позволяет избежать выпадения конденсата.

Теплообменник представляет собой массу маленьких стеклянных трубочек, которые плотно набиваются в трубу. Они заменяют производственных соты, через которые проходит воздух. Вместо трубочек можно использовать более эффективный вариант – небольшие стеклянные шарики. Воздух в работе постоянно огибает шарики, путь прохождения удлиняется, больше отдается и поступает тепла.

Блок управления рекуперативной вентиляцией включает:

• Трансформатор от обычного блока питания;
• Диодные выпрямители 4 шт.;
• Интегральный стабилизатор 12 вольт;
• Выпрямитель на 6-12 вольт, собранный на базе стабилизатора 5 вольт.

Резистор регулирует напряжение от интегрального стабилизатора 6 12 вольт, подается на вентилятор. Схема управления рекуперативного цикла работает от 12 вольт.

Отдельно вставляется микросхема таймера, который задает интервалы. Можно установить оптимальное время переключения. Две группы вентиляторов монтируются в двух блоках рекуперативной вентиляции.

Режим:

• Вытяжка воздуха;
• Всасывание воздуха;
• Обратный возврат — рекуперация.

Пока один вентилятор засасывает воздух, другой удаляет его из помещения. Через установленное время цикл меняется.

Дом должен иметь максимально герметичную теплоизоляцию. Естественная вентиляция заведомо не сможет обеспечить необходимый уровень воздухообмена. Механические системы вентиляции успешно справляются с работой. Лучшее решение на сегодняшний день установить принудительную систему с рекуперацией, что позволяет экономить тепловую энергию, особенно, в загородных домах средней и большой площади.

Фев 16, 2018Т С

ventilsystem.ru

что из себя представляет данный тип вентиляции?

Содержание:

• Конструктивные особенности, назначение
• Виды рекуперативных узлов

Рекуперация в вентиляции играет важную роль, так как позволяет повысить эффективность системы благодаря особенностям конструкции. Существуют разные исполнения рекуперационных узлов, каждый из которых обладает своими плюсами и минусами. Выбор приточно-вытяжной вентиляционной системы зависит от того, какие задачи решаются, а также от климатических условий местности.

Конструктивные особенности, назначение

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

1. Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.

1. Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы. К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах.
2. Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение. Однако данный вид конструкции весьма производителен (КПД достигает 80%).
3. Рекуперативный узел с промежуточным теплоносителем. В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве.
4. Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

oventilyatsii.ru

Приточно-вытяжная вентиляция с рекуперацией тепла

В период энергического кризиса и подорожания энергоресурсов применение энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Нельзя недооценивать в этом вопросе роль рекуператоров тепла. Инженерные установки не только существенно экономят газ для обогрева помещений, но и, практически, бесплатно возвращают обратно тепло для полезного использования, предназначенное для выброса в атмосферу.

Работа воздухообмена с подогревом воздуха

Принцип устройства вентиляции с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
• недопущение проникновения в дом холодных потоков.

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Преимущества приточно-вытяжной системы с функцией подогрева

Теплосберегающая технология в последнее время обретает все большую популярность

• Поставляет свежий воздух, улучшает качество воздушной среды внутри помещений.
• Предотвращает выпадение на поверхности влаги, образование конденсата, плесени и грибка.
• Устраняет условия появления в помещении вирусов, бактерий.
• Экономит расходы на электрическую и тепловую энергию путем восстановления потерь из уходящих потоков порядка 90% тепла.
• Способствует регулярному обмену воздушной среды.
• Многоплановость исполнения теплообменных систем расширяет сферу их применения на объектах различного типа.
• Экономичное использование и обслуживание. ТО, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно всего 1 раз.

Внимание! Малоэффективной будет характеризоваться работа рекуператоров в домах старой жилой застройки, где естественный воздухообмен обеспечивается деревянными конструкциями окон, щелями в деревянных полах и неплотностями в дверях. Наибольший эффект от рекуперации тепла наблюдается в современных постройках с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменных аппаратов

Эффективность рекуператоров находится в пределах 65%

Выделяются самые распространенные четыре категории агрегатов:

• Роторный тип. Работает от электросети. Экономичный, но сложный в техническом исполнении. Рабочий элемент – вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с проходящим внутри уличным воздухом реагирует на разность температур снаружи и внутри комнат. Это корректирует скорость его вращения. Меняется интенсивность подачи тепла, предотвращается обледенение рекуператора в зимний период, что позволяет не пересушивать воздух. Эффективность устройств довольно высокая и может составить 87%. При этом возможно смешивание встречных потоков (до 3 %от общего количества) и перетекание запахов, загрязнений.
• Пластинчатые модели. Считаются самыми «ходовыми» из-за демократичной цены и эффективности. Она достигает 40-65% благодаря алюминиевому теплообменнику. Из-за отсутствия вращающих и подвергающихся трению узлов и деталей считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, проходят по обе стороны теплопроводящих элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Эффективность ее выше, а в остальном имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают перед ротационными в том, что промерзают и сушат воздух. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения – влажная среда бассейнов.

• Рециркуляционный вид. «Фишка» его в сложной конструкции и использовании жидкого носителя (воды, водно-гликолиевого раствора или антифриза) как промежуточного звена в передаче тепла. На вытяжном рукаве устанавливается теплообменник, забирающий тепло отходящего воздушного потока и нагревающего им жидкость. Другой теплообменник, но уже на заборе воздуха с улицы, отдает тепло входящему воздуху, не смешиваясь с ним при этом. КПД таких установок доходит до 65%, они не участвуют во влагообмене. Для работы необходимо электричество.
• Крышный вид устройств эффективен (58-68%), но для домашнего использования не пригоден. Применяется, как составное звено в вентиляции магазинов, цехов и других подобных помещений.

Расчет эффективности работы рекуператора

Актуальная производительность рекуператора определяется расчетным путем

Можно ориентировочно просчитать, насколько эффективной будет смонтированная приточная вентиляция с рекуперацией тепла, как в зимний, так и летний период, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергетической эффективности  (КПД), температуры воздуха внешней и в помещении выглядит так:

Tпp = (tвн – tул)*КПД + tул,

где значения температуры:

Tпp – ожидаемая на выходе из рекуператора;

tвн – в помещении;

tул – на улице.

Для расчетов берется паспортное значение эффективности прибора.

В качестве примера: при морозах -25°С и комнатной температуре +19°С, а также КПД установки 80% (0,8) расчет показывает, что искомые параметры воздуха после прохождения через теплообменник будут:

Tпp = (19 – (-25))*0,8 – 25 = 10,2°С

Получен расчетный температурный показатель воздуха после рекуператора. По факту, учитывая неизбежные потери, это значение будет находиться в пределах +8°С.

В жару при +30°С во дворе и 22°С в квартире воздух в теплообменнике той же эффективности, прежде чем попасть в помещение, охлаждается до расчетной температуры:

Tпp = tул + (tвн – tул) * КПД

Подставляя данные, получаем:

Tпp = 30 + (22-30)*0,8 = 23,6°С

Внимание! Заявленный производителем КПД установки и фактический будут отличаться. На поправку значения влияет влажность воздуха, вид кассеты теплообменника, значение разницы температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом рекуператоре эффективность работы тоже снижается.

Современный вентиляционные энергосберегающие системы с включением в них рекуператоров – еще один шаг к экономному расходованию теплоносителей. Причем, установки температурного обмена актуальны зимой, но не менее востребованы и летом.

ventkam.ru

схема, виды, преимущества и недостатки

Общеизвестно, что существует несколько типов систем вентиляции помещений. Наибольшее распространение имеет естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые форточки и окна, а также сквозь щели и неплотности в конструкциях.

Конечно, естественная вентиляция нужна, однако ее эксплуатация связана с массой неудобств, к тому же экономии средств с ее устройством добиться почти невозможно. Да и назвать вентиляцией движение воздуха через приоткрытые окна и двери можно с большой натяжкой – скорее всего, это будет обычное проветривание. Для достижения необходимой интенсивности циркуляции воздушных масс окна должны быть открыты круглосуточно, что недостижимо в холодное время года.

Именно поэтому более правильным и рациональным подходом считается устройство принудительной либо механической вентиляции. Иногда без принудительной вентиляции просто невозможно обойтись, чаще всего прибегают к ее устройству в производственных помещениях с ухудшенными условиями труда. Оставим в стороне промышленников и производственником и обратим свое внимание на жилые дома и квартиры.

Нередко в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают массу средств в утепление и герметизацию жилья и только потом понимают, что из-за недостатка кислорода трудно находиться в помещении.

Решение проблемы является очевидным – нужно устраивать вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет устройство энергосберегающей вентиляции. Отсутствие правильно спроектированной вентиляции может стать причиной превращения жилья в настоящую газовую камеру. Не допустить этого можно выбрав наиболее рациональное решение – устройство принудительно-вытяжной вентиляции с рекуперацией тепла и влаги.

Содержание статьи

Что такое рекуперация тепла

Под рекуперацией понимают его сохранение. Выходящий поток воздуха изменяет температуру (нагревает, охлаждает) подаваемого воздуха приточно-вытяжной установкой.

Схема работы вентиляции с рекуперацией тепла

Конструкция полагает разделение воздушных потоков для предотвращения их смешивания. Однако при использовании роторного теплообменника не исключается вероятность попадания отводимого воздушного потока в поступающий.

Сам по себе «Рекуператор воздуха» представляет собой устройство, обеспечивающее утилизацию тепла отводимых газов. Сквозь разделяющую стенку между теплоносителями производится теплообмен, при этом направление движения воздушных масс остается неизменным.

Важнейшая характеристика рекуператора определяется эффективностью рекуперации или КПД. Его расчет определяется из отношения максимально возможного получения тепла и фактически полученного тепла за теплообменником.

Коэффициент полезного действия рекуператоров может колебаться в широком диапазоне – от 36 до 95%. Этот показатель определяется видом используемого рекуператора, скоростью движения воздушного потока сквозь теплообменник и разницей температур отводимого и поступающего воздуха.

Виды рекуператоров и их преимущества и недостатки

Известно 5 основных видов рекуператоров воздуха:

• Пластинчатый;
• Роторный;
• С промежуточным теплоносителем;
• Камерный;
• Тепловые трубки.

Пластинчатый

Пластинчатый рекуператор характеризуется наличием пластиковых или металлических пластин. Отводимый и поступающий потоки проходят по разные стороны теплопроводящих пластин, не контактируя между собой.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных деталей. К недостаткам можно отнести образование конденсата, что нередко приводит к обмерзанию рекуперативного устройства.

Существуют пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата. КПД и принцип работы остаются неизменными, устранена вероятность обмерзания рекуператора, однако вместе с тем исключена и возможность использовать устройство для снижения уровня влажности в помещении.

Роторный

В роторном рекуператоре передача тепла осуществляется при помощи ротора, который вращается, находясь между приточным и вытяжным каналами. Данное устройство характеризуется высоким уровнем КПД (70-85%) и сниженным потреблением электроэнергии.

К недостаткам можно отнести незначительное смешивание потоков и, как результат, распространение запахов, большое количество сложной механики, что затрудняет процесс обслуживания. Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем за передачу тепла отвечает вода или водно-гликолиевый раствор.

Отводимый воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло поступающему воздушному потоку. Воздушные потоки не смешиваются, устройство характеризуется относительно невысоким КПД (40-55%), обычно, используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается благодаря возможности изменения направления воздушного потока путем движения заслонки.

К недостаткам можно отнести небольшое смешивание потоков, передачу запахов и наличие подвижных деталей.
Тепловые трубки представляют собой, целую систему наполненных фреоном трубок, который испаряется при повышении температуры. В иной части трубок фреон охлаждается с образованием конденсата.

К достоинствам можно отнести исключение смешивания потоков и отсутствие подвижных частей. КПД достигает 65-70%.

Нужно отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно на производстве, сейчас на строительном рынке представлены рекуператоры с небольшими размерами, которые можно успешно использовать даже в небольших домах и квартирах.

Главным достоинством рекуператоров является отсутствие потребности в устройстве воздуховодов. Однако этот фактор можно рассматривать и как недостаток, так как для эффективной работы требуется достаточное удаление между отводимым и приточным воздухом, в противном случае свежий воздух тут же вытягивается из помещения. Минимально допустимое расстояние между противоположными воздушными потоками должно составлять не менее 1,5-1,7 м.

Для чего нужна рекуперация влаги

Рекуперация влаги необходима для достижения комфортного соотношения влажности и температуры помещения. Лучше всего человек чувствует себя при уровне влажности в 50-65%.

В период работы отопления и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, нередко уровень влажности снижается до 25-30%. При таком показателе человек не только ощущает дискомфорт, но и наносит существенный вред своему здоровью.

Кроме того, что пересушенный воздух оказывает негативное влияние на самочувствие и здоровье человека, он еще и наносит непоправимый урон мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам. Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно справиться путем утепления стен и устройства качественной приточно-вытяжной вентиляции с сохранением комфортного уровня влажности.

stroimsvoidom.com

ПВУ для дома. Приточно-вытяжные установки с рекуперацией тепла

Приточно-вытяжные установки с рекуперацией тепла

Выстроить энергоэффективный дом — мечта каждого застройщика. Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему то многие забывают принять в расчет еще необходимость использования вентиляции — приточно-вытяжных установок (ПВУ).



Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному.  Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

Малогабаритные приточно-вытяжные системы с рекуперацией тепла типа АВТУ, которые разработаны специально для использования в жилых и других небольших помещениях. Они подают в здание свежий, подогретый, очищенный от уличной пыли воздух.

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.



Принцип действия ПВУ

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Организация воздухообмена в помещениях жилого коттеджа

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в  неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.





Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла





Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Роторный рекуператор



Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и имеют невысокую эффективность (45-60%).

Рекуператор с промежуточным теплоносителем



Камерные рекуператоры

В таком рекуператоре камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора — заслонка. Агрегат характеризуется высокой эффективностью (80-90%).

Камерный рекуператор

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников





Вентиляторы

Движение воздуха обеспечивают вентиляторы — приточный и вытяжной, хотя можно встретить системы с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В простых моделях вентиляторы имеют три уровня оборотов: нормальный, пониженный (используется для работы ночью или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда нужен самый высокий уровень воздухообмена). Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах, удобных для пользования ими. Временные программаторы обеспечивают установление режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером. Работа рекуператора также может зависеть от уровня влажности в помещениях (для этого необходим монтаж соответствующих датчиков) и даже уровня углекислого газа.

Поскольку система вентиляции должна работать круглые сутки, высокое качество вентиляторов является чрезвычайно важной особенностью приточно-вытяжной установки.



Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещение, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм. Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже — EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми. Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.



Нагревательные элементы

Конечно, ситуация, когда приточный воздух нагревается за счет удаляемого тепла, была бы идеальной. Но в ряде случаев достичь этого нельзя. К примеру, если за окном -25°С, то температуры удаляемого воздуха, какой бы ни была эффективность теплообменника, будет недостаточно, чтобы согреть приточный воздух до комфортной температуры. В этой связи рекуператоры оборудуются электрической системой дополнительного подогрева подаваемого в помещения воздуха. Как показывает практика, подогрев приточного воздуха нужен уже в том случае, если снаружи температура менее -10’С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отобранного тепла недостаточно для подогрева приточного воздуха в соответствии с заданными параметрами. Он монтируется обычно вместе с теплообменником. Мощность и размеры нагревательных элементов зависят от мощности всей установки.

Случается, что при большой влажности воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзать. Чтобы избежать данного явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включаться каждые полчаса на пять минут), и работает тогда вытяжной вентилятор, а теплый воздух, проходя через теплообменник, защищает его от образования наледи.

Второе, довольно распространенное решение, заключается в направление части потока холодного воздуха мимо теплообменника. Существует ряд других способов, вплоть до использования электрического нагревателя, который частично подогревает поступающий снаружи воздух перед теплообменником. Образующийся конденсат должен не собираться внутри агрегата, а удаляться через систему трубопроводов либо непосредственно в канализацию, либо в иное предусмотренное проектом место.

При строительстве индивидуальных домов возможно применение конструктивной схемы устройства системы принудительной вентиляции с забором воздуха на определенном расстоянии от дома и доставкой его к приточно-вытяжной установке посредством воздуховодов, находящихся в земле, ниже уровня промерзания грунта. За время прохождения по такому каналу температура воздуха будет увеличиваться, что снижает риск образования конденсата и наледи на теплообменнике и в целом повышает эффективность работы рекуператора.



Воздуховоды

Как мы уже отметили, монтаж приточно-вытяжной вентиляции гораздо легче выполнить в строящемся здании, чем в уже эксплуатирующемся. Следовательно, ее проектирование должно быть элементом всего строительного проекта. Обычно установка размещается на неиспользуемых чердаках (так легче обеспечить забор более чистого воздуха), в подвалах, котельных, хозяйственных и подсобных помещениях. Важно, чтобы это было сухое помещение с положительными температурами. Воздуховоды в неотапливаемое помещение должны быть теплоизолированными. Внутри помещений они обычно монтируются за подвесными потолками.

Алюминиевые или пластиковые гибкие воздуховоды

На практике используются различные типы воздуховодов. Наиболее удобные в монтаже — алюминиевые или пластиковые гибкие воздуховоды в виде трубы, армированные стальной проволокой. Трубы также могут быть утеплены минеральной ватой. Используются и воздуховоды прямоугольного или квадратного сечения. Вентиляционные решетки обычно монтируются в стенах или потолке. Специалисты рекомендуют в качестве наиболее удобного варианта использовать для притока воздуха анемостаты с регулируемым потоком, хотя наиболее часто для этих целей все же используются обычные решетки. Забор приточного воздуха должен производиться в местах, где он наименее подвержен загрязнениям.

В заключении несколько видео по применению приточно-вытяжных установок с рекуперацией тепла:

Устройство и принцип работы пластинчатого рекуператора воздуха.

Использование рекуператора воздуха, как основного средства для борьбы с образованием плесени и грибков в жилом помещении.









Что бы еще почитать?

remstd.ru

Вентиляция с рекуперацией тепла: простыми словами

Каждый человек, разумеется, по-своему представляет, как должно быть обустроено комфортное жильё. Для одного первостепенное значение будет иметь внешний вид, интерьер помещений, другой же посчитает самым важным различные удобства. Но чему бы мы ни отдавали предпочтение, в любом случае большинство согласится, что для того, чтобы жильё называлось комфортным, необходимо, чтобы в нём была оптимальная температура — в холодное время года тёплая, а в жаркую погоду — прохладная.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определёнными затратами. Мы можем использовать устройства вроде кондиционеров, вентиляторов, обогревателей. Кто-то предпочтёт осуществить ремонт таким образом, чтобы сделать помещения герметичными. И такой ход действительно позволит сберечь внутреннюю температуру, Но нельзя забывать, что в подобных случаях не избежать одной серьёзной неприятности — жильё перестанет проветриваться, так что ни о каком комфорте речь уже идти не будет. Единственный выход — сделать вентиляцию, чтобы обеспечить движение воздуха. Кто-то, возможно, обеспокоится о том, не возникнут ли в связи с этим дополнительные расходы на электроэнергию. Но они даже снизятся, если ваш выбор — вентиляция с рекуперацией тепла для частного дома, квартиры или промышленного объекта. Что это такое, как работает? Об этом и многом другом расскажет данная статья.

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла — это одна из систем принудительной вентиляции. В ней, как правило, предусматривается подогрев воздуха. Такую функцию частично выполняет рекуператор — устройство, предназначенное для подогрева воздуха, хотя основной обогрев обеспечивается не им, а за счёт воздухонагревателя.

Конечно, вы могли никогда не слышать о приточной или вытяжной вентиляции с рекуперацией тепла, но это вовсе не означает, что она — изобретение новое. Скорее всего, вас вводит в заблуждение латинское слово «рекуперация», которое на русский можно перевести как «возврат того, что затратили». Это раскрывает всю суть: рекуператор — это особый теплообменник, то есть устройство, вполне распространённое в вентиляционных системах, хотя в России это используется ещё не так часто, как за границей. Как же происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим её подробнее.

Рекуперация тепла — это возврат тепла, выходящего из помещения. Суть в том, что есть входящий и выходящий воздушные потоки. При этом тот воздух, что выходит из помещения, подогревает встречный за счёт теплообмена. Так происходит в холодное время года, а в жаркие дни, например, летом, исходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить уже про рекуперацию холода.

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, ведь когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу вместо того, чтобы повторно использоваться в помещении. Соответственно, увеличиваются счета за отопление, поскольку, по сути, мы отапливаем улицу, расходуя непомерное количество тепла ни для чего. Именно для того, чтобы избежать подобного расточительства и колоссальных счетов, и стоит задуматься об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете воздух, который нагрели, не позволяете теплу покинуть помещение, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится всё популярнее и классическим вариантам вентиляционных систем нечего противопоставить подобной конструкции. Это логично, ведь принудительная вентиляция с рекуперацией стоит ненамного дороже обычной, а её обслуживание и вовсе элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое некогда позиционировалось как самое эффективное в сочетании с вентиляционными системами. Рекуперация значительно выгоднее и в плане рационального использования электроэнергии, и в плане экономии расходов за отопление. Её дешевизна сопоставляется с затратами на освещение энергосберегающими лампочками.

Чем ещё привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во-первых, такие устройства имеют небольшие габариты.

Во-вторых, они не портят интерьер.

В-третьих, они имеют низкий уровень шума.

В-четвёртых, при минимуме затрат мы получаем максимум эффективности работы.

Пользуются они спросом и в общественных заведениях, среди которых можно перечислить следующие:

• Кинотеатры и театры.
• Столовые, кафе, закусочные.
• Библиотеки.
• Отели и гостиницы.
• Вокзалы.
• Офисы и торговые помещения.

Возможен проект системы вентиляции с рекуперацией частного дома, многоэтажного здания и т.д. Разнообразие подобных устройств позволяет подобрать их на любой случай. Различная мощность таких конструкций дает возможность найти вариант даже для зданий, в которых имеется жилой цокольных этаж.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. От естественной её отличает наличие вентиляторов, которые обеспечивают движение воздушных потоков в любое удобное время и не зависят от внешних факторов, таких как тяга, появляющаяся из-за разницы в температурах.

Схема вентиляции с рекуперацией

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Виды рекуператоров для вентиляции

Рекуператор — это теплообменник, хотя и особый. Он соединён с каналами вентиляции, которые производят вытяжку и приток воздуха. Грязный воздух из помещения отдаёт тепло поступающим потокам, то есть, производится процедура рекуперации.

Пластинчатые рекуператоры отличаются от обычного тем, что препятствуют смешиванию воздуха. В них рекуперация производится несколько иначе. Ряд пластин находятся близко друг к другу, за счёт чего воздух может, не соприкасаясь, передавать тепло. Материл в таких системах вентиляции — это, как правило, алюминиевая фольга, известная своей теплопроводностью. Встречаются изделия из пластика. Они дороже, но эффективнее.

Вентиляция с рекуперацией, выполняемой при помощи пластинчатых теплообменников, часто страдает из-за наледи. Дело в том, что поверхности рекуператора покрываются льдом из-за конденсата. Это не самым благоприятным образом сказывается на качестве работы устройства. И тогда обладателю вентиляции с рекуперацией приходится изощряться, чтобы заставить наледь растаять. Соответственно, тратится и время, и усилия, и электроэнергия.

Тем не мене, некоторые разработчики предусмотрели, как обеспечить защиты вентиляции с рекуперацией от наледи. Для этого придумана технология, которая нагревает входящий поток воздуха до той температуры, при которой конденсат уже просто не может замёрзнуть.

К слову, это не единственный выход. Другие разработчики предложили оснащать системы вентиляции с рекуперацией кассетами из гигроскопической целлюлозы. Мы экономим на подогреве воздуха, так как такая целлюлоза сама впитывает влагу, а потом возвращает её на выходе. Но использовать их можно только в тех случаях, когда нет переувлажнения воздуха.

Роторные рекуператоры. В системах вентиляции с рекуперацией, использующих эти устройства, воздух смешивается. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь. Скорость вращения, как правило, регулируется.

Как ясно, рекуперация в данном случае имеет ряд недостатков, например, она обходится намного дороже из-за наличия элементов, со временем выходящих из строя. Но высокие показатели эффективности, достигающие 90%, способствуют популярности таких изделий.

В сущности, целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественное изделие обычно способно себя окупить.

Рекуператоры с промежуточным теплоносителем. Это устройство имеет два отсека, разделённых ёмкостью жидкостью, способной передавать тепло от исходящего входящему воздуху.

Разумеется, рекуперация в данном случае устроена очень безопасно, ведь загрязнения не передаются между потоками. Предусмотрена регулировка скорости. Износ маловероятен. Но недостатком является низкая эффективность, составляющая от 45 до 60%.

Камерные рекуператоры. Заслонка делит отсек на две половины. Вращаясь, она меняет местами воздушные потоки. Изменение температуры происходит от стенок камеры.

Хотя рекуперация воздуха в данном случае имеет высокий показатель эффективности — от 70 до 80%, а износ маловероятен, здесь свойственна передача грязи и неприятных запахов.

Тепловые трубки. Это устройство для рекуперации создано из герметично соединённых трубок. В них находится вещество, которое способствует изменению температуры воздуха. Чаще всего это какой-нибудь из фреонов.

Замкнутость позволяет избежать утечек вещества. Оно просто перетекает в разные стороны трубки. Эффективность такого оборудования находится в районе 50 – 70%.

Как выбрать приточные вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

• При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
• Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

• Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
• Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
• Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
• Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
• Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
• Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

На этом всё. Надеемся, что материал оказался для вас полезным!

P.S. Вы всегда можете позвонить в компанию «Формула Климата», и наши специалисты проконсультируют вас по всем возникшим вопросам.

Если вам понравился материал, поделитесь им, пожалуйста, в социальных сетях;)



Рекомендуем к прочтению:

formulaklimata.ru
