Дешевый рекуператор своими руками. — SD WorkShop

С чего все началось:

Мой дом в котором я живу уже 9 год был с естественной вентиляцией, и 80% времени у него были приоткрыты окна. Почему скажите вы? дом достаточно герметичный и потребляет совсем немного на отопление, вентиляция была сделана просто вытяжки были в виде вентиляторов в санузле и техническом помещении, но еще нужен приток воздуха, на 1 этаже в гостинной был установлен клапан КИВ, а на втором этажа два оконных клапана, но притока через клапана не хватало, поэтому приходилось приоткрывать окна.

В сильные холода их клапанов дуло достаточно сильно, поэтому т.к. там есть регулировка их прикрывали, соответсвенно ухудшалась вентиляция.

Для оценки качества вентиляции я пользуюсь измерителем концентрации углекислого газа, который выдыхает человек, соответсвенно если концентрация СО2 в норме, то и остальные показатели будут в норме.

На тему концентрации СО2 очень неплохие статьи:

СО2: критерий эффективности систем вентиляции

К вопросу о нормировании воздухообмена по содержанию CO2 в наружном и внутреннем воздухе

Качество воздуха в доме.

Один год эксплуатации приточной вентиляции

Приточная вентиляция в загородном доме

Углекислый газ — невидимая опасность



И так стало понятно что надо делать приточно-вытяжную вентиляцию.

Кол-во воздуха методом проб и ошибок решено делать согласно нормам АВОК, т.к. наиболее «научно инженерные» и в целом по датчику СО2 они очень реальны и правдивы.

Нормативные документы «АВОК» – час «ч»



Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м3/ч на чел. 3 м32, если общая площадь кварти­ры без учета площади летних поме­щений меньше 20 м2/чел.

Для расчета расхода воздуха, м3/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних по­мещений. Квартиры с плотными для воздуха ограждающи­ми конструкциями требуют дополнительного притока воздуха для каминов и механических вы­тяжек.



Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

  1. как можно меньше и проще обслуживание
  2. не влиять существенно на нагрузку сети, то бишь без догрева
  3. ее не должно быть слышно, т.к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
  4. дешево и просто

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.



Подача воздуха.

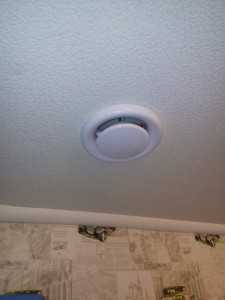

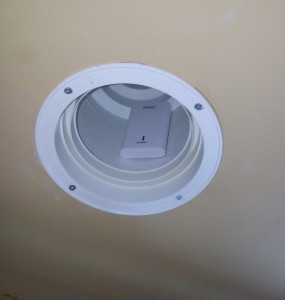

В комнаты в потолок врезаны анемостаты диаметром 150мм. Чем больше диаметр тем меньше скорость воздуха, тем меньше шума и меньше чувствуется движение воздуха.

Внутри приклеит датчик от термометра, он не обязателен, просто для статистики.



Трассы воздуховодов.

По чердаку проложил трассы гибкими утепленными воздуховодами. Это не лучшее решение, т.к. у них очень большое сопротивление, но я это учел при подборе вентиляторов.

Вообще воздуховоды бывают:

пластик — дешево, очень маленькое сопротивление, неизвестна статика пластика(возможно пылиться будут быстрее всего)

оцинковка — дороже, небольшое сопротивление, сложный монтаж

гибкие — простой монтаж, недорого, очень большое сопротивление (рекомендуется только на отводах или на небольших участках), хорошо гасят шум

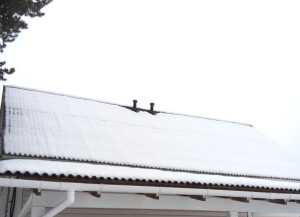

Вытяжка осуществляется на кровлю, приток идет сбоку из стены.

Вторая труба это проветривание чердака.





Все трассы на чердаке воздуховодами диаметром 100мм, что бы дыло максимальная скорость в воздуховодах, т.к. чем больше скорость, тем меньше будут теплопотери (чердак холодный), но при этом скорость не должна быть более 8 м/c, т.к. появятся лишние шумы.

Вообще судя по правилам развода вентиляции, диаметр воздуховодов достаточно легко рассчитать

площадь воздуховода х 3600 = кол-во м3 в час при скорости потока 1 м/c

для центральных трасс скорость рекомендуется 4-5 м/с

для отводов от нее чтобы убирать шумы 2-3 м/c

при выходы из решеток и т.п. 1-2 м/c



Теплообменник:

Я остановился на пластинчатом теплообменнике т.к. это самый простой вариант.

  • Пластик
  • Алюминий
  • Мембрана

Что выбрать? Алюминий просто, надежен, но сложно клеить, резать и т.п. Очень тонкую фольгу сложно зафиксировать, толстая редкость и недешево. Вообщем алюминевый теплообменник проще купить заводской готовый. Мембрана — еще сложнее, но наверное самое хорошее решение, цена готовых начинается от 250 евро, сделать самому небольшого размера сложно из-за выдержки расстояний между пластинами, я так и не придумал как.

А вот пластика сейчас полно, пластик использует такие производители как вентс или например sistemair. Самое хороше и доступное решение это сотовый полипропилен (не путать с пвх и поликарбонат), толщина стенки самая маленькая из пластиков, сечение каналов любое на выбор, стоимость минимальна.

И так выбор сделан.



Листы сотового полипропилена нарезаны на куски размером 300х300, толщина 3 мм

3 мм зазор между листами выполнен вставкой из куска того же пластика. Клеится все отлично любым герметиком без запаха на основе мс-полимера.

Сотовые ячейки расположены в сторону приточного воздуха, а сплошная полость распологается в сторону вытяжного воздуха, чтобы конденсат мог свободно стекать.

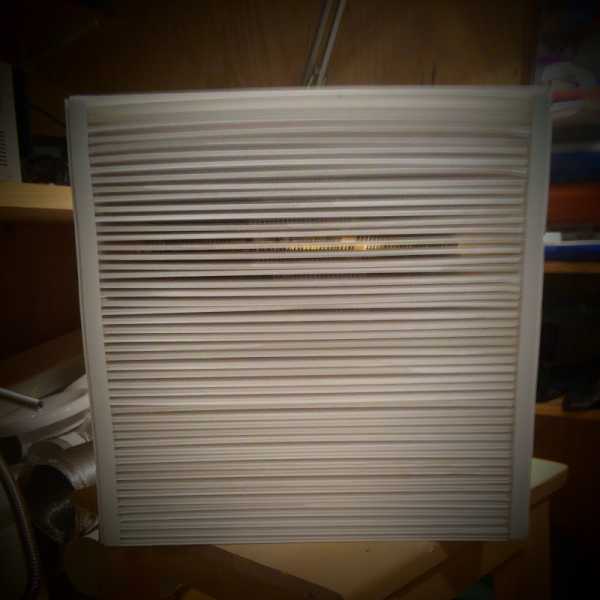

Теплообменник получился размером 300х300х300 мм с шагом 3 мм.

Площадь теплообмена 7,6 м2

Скорость воздуха в теплообменнике при 150 м3/ч — 1 м/c



Корпус.

Сразу скажу сделать корпус для рекуператора из нескольких теплообменников или их большего размера, лучше сразу из фанеры с обклейкой утеплителем. Но у меня не очень большой теплооменник и не тяжелый, и самое важно что требуется хорошая теплоизоляция, т.к. находиться на холодном чердаке.

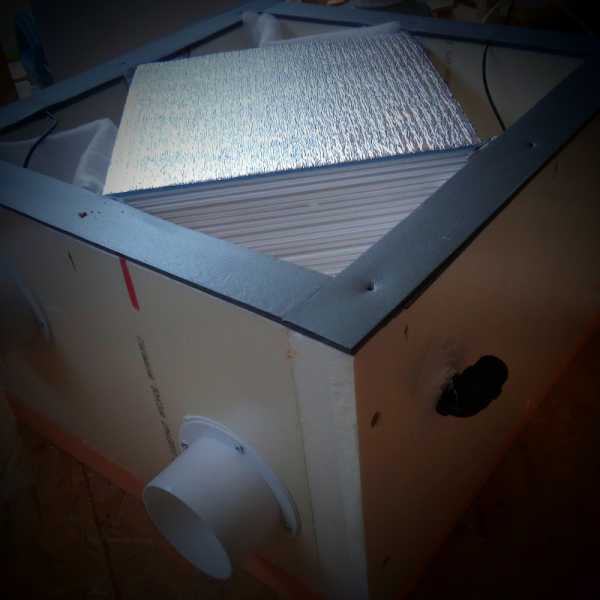

Вообщем корпу был сделан из двух листов XPS (экструдированный пенополистирол), склеен и стянут саморезами на время прихватки клея.

Крышка прижата с помощью саморезов закрученных вот в такие дюпели



Корпус из xps с толщиной стенки 5 см, получился достаточно прочный и легкий.

В корпусе сделаны 4 отверстия для воздуховодов диаметром 100мм, установлены два фильтра на вытяжку и приток, филтек класса G4 на сетке

http://www.wesmir.com/filters

Все стыки загерметизированы герметиком на основе мс-полимера (в леруа-мерлен полно)

Также установлены датчики температуры и влажности (но об этом отдельно чуть позже)

Сбоку(на фото), в реальности он будет снизу, вклеен патрубок для дренажа конденсата.



Установка теплообменника



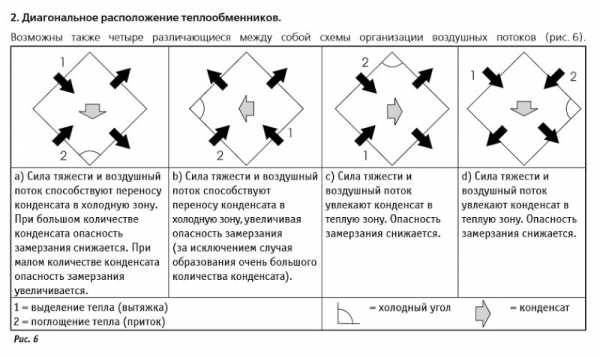

Мой выбор пал на последний четвёртый вариант.

Для измерения параметров использую вот такие инструменты



Теплообменник перенес несколько заморозок и разморозок, и в целом проявил себя хорошо.



p.s. теплообменник делал не сам, а заказал у знакомого, у меня не хватало времени (поэтому в целом справиться кто угодно, но нужно время и немного терпения)

Далее к рекуператору осталось подобрать два вентилятора. Я остановился на двухскоростных канальных вентиляторах таких как cata, вентс, s&p и много кто еще их делает.

Проанализоровав длину трасс, потери в рекуператоре, мне подошли по производительности вентиляторы вентс про тт-100

http://vents.ru/item/6544/TT_PRO_100-/

с ними как и планировалось

приток составил на 1 скорости 90 м3/ч , на второй скорости 130 м3/ч

вытяжка на 1 скорости 110 м3/ч, на второй скорости 150 м3/ч

разница притока и вытяжки составила 20 м3/ч из=за разной длины подающих линий, но в целом это не много и чуть разряженное давление в доме это не плохо.



Параметры теплообменника сравнивая с серийными продуктами чуть хуже, но не более 7%, что очень порадовало, сравнивал с алюминевыми теплообмениками heatex h2 того же размера.

Параметры получились следующие:

на 1 скорости — кпд рекуперации 66-74% (не учитывая небольшой дисбаланс), потери давления на вытяжке 9 Па, на притоке 7 Па, начало заморозки ~ -7 С

на 2 скорости — кпд рекуперации 62-70% (не учитывая небольшой дисбаланс), потери давления на вытяжке 12 Па, на притоке 9 Па, начало заморозки ~ -10 С



По полученным данным и сравнению с данными других производителей, теперь достаточно точно могу посчитать теплообменник из пластика на разный расход воздуха. Если кому надо спрашивайте. Так же могу помочь с подбором вентиляторов.



Реальные данные вижу так

Зимой

Летом



Немного об автоматике.

Первый вариант автоматики был простейщий.



Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.

например http://www.scanlights.ru/index.php?id_product=2332&controller=product

реле давления например

Дифференциальное реле давления DPS-500 N

http://www.arktika.ru/html/dps-n.htm



Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.

Современная вентиляция для энергоэкономичных домов.

Итого по затратам:

теплообменник (материал + работа ) — 5 000 руб

воздуховоды, анемостаты и т.п. — 3000 руб

хомуты, скотч и мелочевка, клей, герметик — 1000 руб

xps — 500 руб

диф реле давл — 1500 руб

таймер — 1500 руб

вентиляторы вентс тт про 100 2 шт — 6000 т.р.

итого: 18500 руб на всю систему вентиляции

Если делать теплообменник самому то примерно минус 2 т.р.



Выводы:

С приточно-вытяжной вентиляцией с рекуперацией тепла концентрация углекислого газа СО2 держится в номе на 1 скорости в пределах 800-880 ppm, при трех проживающих.

Шума у вентиляции нет, приток не слышен совсем, а вытяжку слышно только в санузле. Результат отличный.



О системе управления которая сейчас расскажу отдельно (в следующей статье).

Продолжение следует….

sdinfo.ru

что это, как работает такое устройство и что представляет собой система рекуперации

Любое закрытое помещение нуждается в ежедневном проветривании, но иногда этого бывает недостаточно для создания комфортного и приятного микроклимата. В холодное время года, когда открыты окна в режиме проветривания, быстро уходит тепло, а это приводит к лишним затратам на отопление. В летнее время года многие пользуются кондиционерами, но вместе с охлажденным проникает и горячий воздух с улицы.

Чтобы уравновесить температуру и сделать воздух более свежим, придумано такое устройство, как рекуператор воздуха. В зимнее время оно позволяет не потерять комнатное тепло, а в летнюю жару не дает проникнуть в помещение горячему воздуху.

Что такое рекуператор?

В переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла. Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.

Классификация устройств

Рекуператоры отличаются схемами движения теплоносителей и по конструкции, а также по своему назначению. Есть несколько типов рекуператоров?

  1. Пластинчатые
  2. Роторные
  3. Водные
  4. Устройства, которые можно размещать на крыше.

Пластинчатые рекуператоры

Они считаются самыми распространенными, поскольку цена их невысокая, но они достаточно эффективные. Теплообменник, расположенный внутри устройства состоит из одной или нескольких пластин из меди или алюминия, пластика, очень прочной целлюлозы, они находятся в неподвижном состоянии. Воздух, попадая в устройство, проходит через ряд кассет и не смешивается, в процессе работы происходит одновременный процесс охлаждения и подогрева.

Устройство очень компактное и надежное, оно практически не выходит из строя. Рекуператоры пластинчатого типа функционируют без потребления электроэнергии, что является немаловажным преимуществом. Среди недостатков устройства — в морозное погоды пластинчатая модель работать не может, влагообмен невозможен из-за обмерзания вытяжного устройства. Его вытяжные каналы собирают конденсат, который замерзает при минусовой температуре.

Роторные рекуператоры

Такое устройство работает от электроэнергии, его лопасти от одного или двух роторов должны вращаться во время работы, после чего происходит движение воздуха. Обычно они имеют цилиндрическую форму с пластинами, плотно установленными и барабаном внутри Вращать их заставляют потоки воздуха, вначале выходит комнатный воздух, а затем, меняя направление, воздух поступает обратно с улицы.

Следует отметить , что роторные устройства имеют больше размеры, но КПД у них гораздо выше, чем у пластинчатых. Они отлично подходят для больших помещений — залов, торговых центров, больниц, ресторанов, поэтому для дома их покупать нецелесообразно. Среди минусов стоит отметить дорогое содержание таких устройств, поскольку они потребляют много электроэнергии, их непросто установить из-за громоздкости, стоят они дорого. Для монтажа необходима вентиляционная камера из-за больших размеров роторного рекуператора.

Рекуператор водяной и размещаемый на крыше

Рециркуляционные устройства переносят тепловую энергию в приточный теплообменник с помощью нескольких теплоносителей — воды, антифриза и др. Данное устройство очень похоже по производительности на пластинчатые рекуператоры, но отличается тем, что очень напоминает водяную систему отопления. Недостатком является невысокий КПД и частое техобслуживание.

Рекуператор, который можно разместить на крыше экономит пространство в комнате. Его КПД составляет максимум 68%, он не нуждается в эксплуатационных затратах, все эти качества можно отнести к преимуществам такого типа. Минусом является то, что такой рекуператор сложно монтировать, для него необходима специальная система крепления. Чаще всего такой тип используют для объектов промышленного назначения.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

  1. Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
  2. В помещение поступает очищенный воздух.
  3. Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
  4. Кроме циркуляции происходит очищение и утепление приточных струй.
  5. Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Оцените статью:

Поделитесь с друзьями!

kotel.guru

Рекуператор воздуха для квартиры: вентиляция и подогрев

Каждое жилое помещение должно регулярно проветриваться. В зимний период проветривание значительно понижает температуру в квартире. Поэтому сегодня активно применяются рекуператоры, которые обеспечивают приток подогретого свежего воздуха за счет передачи тепла из квартиры. Таким образом, в квартире всегда будет чистый воздух и благоприятный микроклимат.

Что такое рекуператор?

Рекуператор воздуха — устройство принудительной приточно-вытяжной вентиляции. Установка вытягивает отработанный воздух из помещения, и затягивает свежий, используя принцип удержания тепла.

Рекуператор для вентиляции квартиры в зимнее время обеспечивает приток подогретого чистого воздуха с улицы.

Система разработана так, что тепло комнатного воздуха сохраняет энергию в устройстве, и частично передает ее в приточный поток воздушной массы. Таким образом, удается подогреть воздух с улицы, еще до того как он попал в помещение. Рекуператор для квартиры состоит из следующих комплектующих:

  • воздуховод, который выступает корпусом устройства;
  • теплообменник для сбережения и передачи энергии;
  • фильтр для очистки воздуха;
  • реверсивный вентилятор, обеспечивающий продув воздуха по системе;
  • вентиляционный зонт для защиты внутренней системы рекуператора.

Рекуператор воздуха для дома и квартиры обладает высокой производительностью и низким показателем энергопотребления. Устройства практически бесшумные, поэтому только положительно влияют на атмосферу квартиры.

Вентиляция квартиры в зимний период холодным воздухом поступающим из открытых окон.

Принцип действия теплообменника

Теплообменник может вернуть до 90% тепла, исходящего из квартиры, воздуха. Чем больше размер теплообменника, тем больше его теплоемкость. Аэродинамические свойства детали обеспечивают свободный проход воздушных масс в корпусе.

Устройство рекуператора и принцип работы

Цикл работы рекуператора состоит из 4 фаз:

  1. Вытяжной поток попадает к системе теплообменника с помощью вентилятора. Теплообменник сохраняет тепло из воздуха.
  2. Когда теплообменник прогрет, вентилятор направляет холодный воздух с улицы в квартиру.
  3. Проходя через систему теплообменников, свежий воздух быстро прогревается почти до комнатной температуры. Теплообменник остывает.
  4. После охлаждения теплообменника, вентилятор приступает к 1 фазе цикла, и выводит воздух из помещения.

Теплообменники имеют двухстенное строение, благодаря чему приточный и вытяжной потоки воздуха не смешиваются. Примерная схема перемены температур воздуха: вытяжная воздушная масса с температурой +21ºС, выходит наружу с показателем +1ºС. Холодный поток с улицы температурой -5ºС попадает в помещение, прогретым до +15ºС.

Зачем рекуператор в квартире? Функции устройств

Самой главной, выполняемой рекуператором, функцией является обеспечение вентиляции помещения. Использование оборудования дает много других положительных эффектов, выполняя ряд функций:

Функциональность рекуператора

  • Экономия электроэнергии;
  • Проветривание. Вместо отработанного теплого воздуха с низким содержанием кислорода, квартира наполняется свежим;
  • Отопление. Устройство наполняет квартиру теплым воздухом, даже если на улице -30 градусов;
  • Очистка воздуха. Избавляет помещение от неприятных запахов и грязи в воздухе;
  • В отличие от обыкновенного проветривания, во время обмена воздушных масс, в дом не попадает грязь с улицы, пыль, насекомые, а также исключены сквозняки.

В процессе рекуперации передача тепла происходит природным путем, без использования нагревателей. Теплообменник никак не влияет на химический состав воздуха.

Какие бывают рекуператоры?

Назначение у всех типов рекуператоров одинаковое, но вот технология теплообмена значительно отличается. По методу передачи тепла рекуператоры различают:

  • пластинчатые;
  • роторные;
  • с этиленгликолем.

Устанавливаться оборудование может как в стене, так и на крыше. Кровельные устройства имеют другое строение, но принцип работы остается прежним.

Пластинчатые

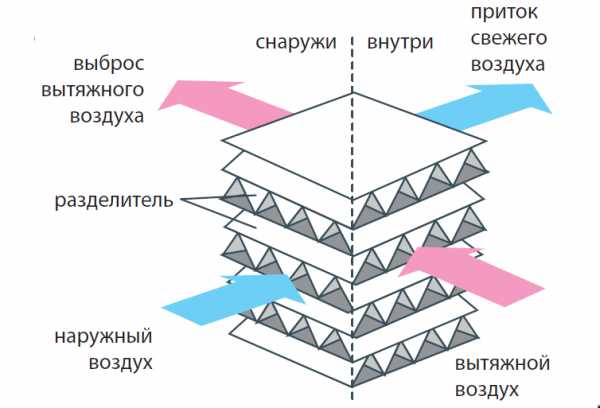

Пластинчатый рекуператор и схема его работы

Самым популярным типом устройств считаются пластинчатые рекуператоры. Теплообменником выступает слоенная кассета из металла с высоким показателем теплопроводности. Каналы расположены так, что приточные и вытяжные потоки воздуха не контактируют между собой, а происходит процесс передачи тепла через металлические пластины. Фильтры способствуют проникновению чистого воздуха в квартиру, а система отвода конденсата обеспечивает сток влаги.

Пластинчатые рекуператоры обычно довольно компактные, и подходят для установки в любом помещении.

Роторные

Роторный рекуператор для вентиляции квартиры изготавливается из гофрированной стали

Механизм теплообмена в устройствах данного типа сложнее предыдущего, поэтому размеры роторных рекуператоров значительно больше, как и производительность. Для работы устройства необходимо движение приводных роторов, поэтому потребляет оборудование больше электричества. Ротор изготавливается из гофрированной стали.

Входящие и исходящие потоки воздуха могут смешиваться, если система не оборудована дополнительной вытяжкой. Скорость вращения вентилятора может регулироваться, в таких случаях можно увеличить или уменьшить подачу воздуха.

Рекуператор с этиленгликолем

Третий тип устройств использует еще один теплоноситель, которые значительно повышает производительность оборудования.

Рекуператор пластиковый с этиленгликолем.

Гликолевые рекуператоры имеют два теплообменника, по которым циркулирует водно-гликолевый раствор. Вещество обладает высоким показателем теплоемкости. Сохраняет намного больше тепла, чем металлические кассеты. Если климат местности слишком холодный, вместо этиленгликоля можно использовать антифриз.

Монтаж гликолевых приборов — процесс сложный, поэтому используется преимущественно на больших территориях, циркуляция воздуха на которых будет происходить намного быстрее.

Крышные рекуператор воздуха

Система приточно-вытяжной вентиляции с выходом на крышу применяется в зданиях с большой площадью как склады, цехи, супермаркеты и другие. Такие устройства называют кровельными рекуператорами. Монтаж и эксплуатация рекуператоров простые. Стоимость такой вентиляции не должна превышать пластинчатой системы, принцип действия которых аналогичен.

Приточная вентиляция в частном доме.

Достоинством данного типа выступает хорошая шумоизоляция, поскольку выход наружу находится на крыше здания. В квартире крышный рекуператор установить невозможно, поэтому он используется только в частной собственности.

Как происходит монтаж рекуператора?

Установку рекуператора проводят в комнате, в которой жильцы квартиры проводят много времени, так как воздух в ней самый свежий. Если квартира расположена на 1 этаже, то монтаж нельзя проводить на высоте, ниже 1 м от уровня устойчивого снегового покрова. Расположение устройства около окна приемлемо, и упрощает процесс монтажа. Не рекомендуется устанавливать рекуператор возле внешнего блока сплит-системы. Загрязненный воздух из кондиционера может попасть в рекуператор.

Устройство приточной вентиляции в квартире.

Для монтажа необходимо сделать сквозное отверстие в стене. Для этого используются инструменты с алмазным напылением. Диаметр отверстия напрямую зависит от выбранной модели и варьируется в пределах 150−250 мм. Процесс пыльный, и оставляет много отходов, поэтому лучше с первого раза правильно подсчитать необходимый диаметр отверстия.

Оборудование надежно закрепляется в стене с помощью крепежных деталей, которые обязательно должны быть в упаковке. С улицы на рекуператор надевается решетка. Когда устройство зафиксировано, можно подключать его к линии 220 В.

Особенности работы и эксплуатации

Рекуператор должен быть постоянно подключенным к сети электропитания. Таким образом, эксплуатация устройства будет максимально удобной, благодаря дистанционному пульту управления. Обычно на пульте расположены 4 кнопки:

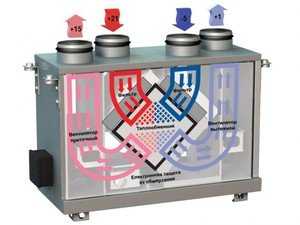

Схема внутреннего устройства рекуператора

  • 2 кнопки настройки производительности;
  • 1 кнопка вкл/выкл;
  • 1 кнопка летний режим.

Эффективность работы прибора напрямую зависит от теплообменника, а именно его материала, системы и площади поверхностей кассет.

Совет: При покупке нужно обратить особое внимание на площадь кассеты. Чем больше площадь теплообменника, тем быстрее и сильнее нагревается холодный приточный воздух.

Расчёт рекуператора

Произвести расчет эффективности рекуператора можно самостоятельно. Коэффициент полезного действия определяется по формуле:

Переменными выступают:

  • L — расход воздуха;
  • t — температура приточного воздуха;
  • t — температура вытяжного воздуха;
  • 0.335 — региональный коэффициент.

Лучшие модели обладают показателем КПД до 80%. Это значит, что при температуре в доме =22ºС, на улице — 16ºС ниже ноля, то приточный воздух будет прогрет до +12ºС.

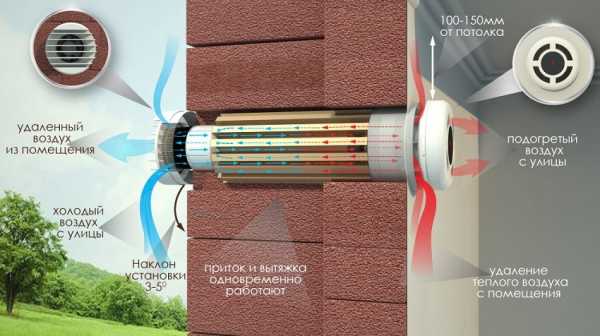

Принцип работы рекуператора в квартире

Для того чтобы определить эффективность устройства, используют формулу:

Переменными выступают:

  • Q — затраты электроэнергии в процессе рекуперации;
  • n — коэффициент полезного действия, вычисленный ранее.

Потребляемая мощность оборудования обязательно должна быть указана в инструкции. Однако для точно определения показателя можно провести замеры самостоятельно.

Обзор самых популярных рекуператоров

Подходить к выбору устройства приточно-вытяжной вентиляции нужно серьезно. Для маленькой квартиры нужно брать рекуператор небольших габаритов, низкой потребляемой мощности и с минимальным уровнем издаваемого шума. В складских помещениях чаще используются крышные устройства, которые потребляют много электроэнергии, и могут быть очень шумными, но обладают большой вытягиваемой силой.

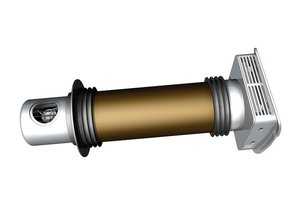

Рекуператор ПРАНА

Недорогим и эффективным методом вывести из квартиры отработанный воздух, и наполнить ее свежим является установка рекуператора Прана. Производитель использовал систему медных теплообменников, которые быстро прогревается, и передают тепло в холодные потоки воздушных масс. В рабочем модуле нет фильтров, поскольку материал теплообменника обладает обеззараживающими свойствами. Воздуховоды короткие и прямоточные, поэтому удается полностью сохранить ионный состав воздушной массы.

Состав монтажного комплекта рекуператора ПРАНА

Потребляемая мощность рекуператоров Прана составляет не больше 30 Вт/час. Диаметр устройств составляет от 15 см, поэтому их можно без проблем вмонтировать в стену даже самых маленьких квартир. Для управления используется дистанционный пульт.

Главные преимущества рекуператоров Прана:

  • лучшее соотношение цена-качество;
  • высокая производительность;
  • экономичность;
  • простота монтажа и эксплуатации;
  • компактность.

Ассортимент Прана представлен большим количеством моделей, которые разнятся по цене, функциональности и техническим характеристикам.

Видео: обзор рекуператора ПРАНА

Рекуператор MARLEY

Немецкая техника всегда славится высоким качеством. Рекуператоры Marley от немецкого концерна — не являются исключением. Продукция компании знаменита малой потребляемой мощностью от 3.5 до 8 Ватт. При этом КПД устройств может быть до 85%. Аккумулятор для сбережения тепла керамический. Мощность рекуператоров регулируется по 3 ступеням: 15, 25 и 440 м3/ч. Уровень шума оборудования минимальный, поскольку вентилятор расположен с внешней стороны и оснащен системой подшипников.

Рекуператор MARLEY очень экономичный в использовании электронергии

Для монтажа в стене необходимо проделать отверстие диаметром 18 см. Благодаря простоте монтажа рекуператор удобен в сервисе. Управление проводится с помощью дистанционного пульта.

Конденсат из влажного вытяжного потока воздуха образуется непосредственно в корпусе, и выходит с прогретым уличным воздухом в случае изменения направления подачи. Такая технология помогает избежать чрезмерно сухого воздуха в квартире.

Рекомендация: Для получения максимального эффекта, можно установить два, синхронно работающих, устройства Marley в одной комнате. Один рекуператор отводит воздух из помещения, другой обеспечивает приток воздуха с улицы, меняя направление каждые 70 сек.

Видео: обзор рекуператора Marley

Способ самостоятельного изготовления рекуператора

Каждый, кто знаком с инструментами, легко может самостоятельно сконструировать рабочий рекуператор воздуха. Процесс состоит из следующих шагов:

Рекуператор изготавливаем своими руками для вентиляции квартиры

  1. В стене делается отверстие для воздуховода. Диаметр напрямую зависит от размера корпуса.
  2. Листы оцинкованной стали болгаркой нарезаются на пластины 20×30 см. Всего понадобится около 3 кв.м. материала.
  3. По периметру пластин наносится теплоизоляционный материал как пробковый, деревянный и др. Высота теплоизоляции должна составлять от 4 мм.
  4. Пластины укладываются друг на друга. Стыки нужно заделать нейтральным герметиком.
  5. Устройство корпуса. Размер корпуса должен позволять поместить внутрь систему пластин из стали. В стенках корпуса делают 2 отверстия под пластмассовые фланцы. Размер фланцев соответствует размеру воздуховодов. Стыки заделываются герметиком.
  6. Система из стали устанавливается в корпус.
  7. Внешние стенки корпуса обшиваются термоизоляцией как стекловата или пенополистирол.
  8. Для безопасности и эстетичности рекуператор лучше поместить в короб из дерева или пластмассы.

Сборка рекуператора самостоятельно в целом не сложная задача

Чтобы рекуператор был максимально эффективен, и не требовал лишних затрат, выбирать его нужно, опираясь на площадь помещения. Но монтаж оборудования также немало влияет на функциональность, поэтому установку следует проводить по инструкции, ведь эффективный рекуператор не только делает воздух в квартире очищенным, но и позволяет экономить на отоплении.

uteplenieplus.ru

Рекуператор воздуха: пластинчатый, роторный — обзор. Как сделать рекуператор воздуха своими руками. Видео. Приточно

Рекуператор — необходимое устройство для вентиляции помещений

   Человек ежесуточно потребляет 15000 литров воздуха. В помещении, где находятся люди, воздух рекомендуется обновлять каждые два часа. Это задача вентиляции. Рекуператор заставляет выходящий воздух нагревать или охлаждать воздушный поток, который заводится в помещение.

   Устройства такие просты, рекуператор своими руками может сделать человек, имеющий элементарные навыки в обработке металлов и дерева.Свежий, чистый, тёплый (прохладный) воздух, экономия электрической или тепловой энергии –круглый год.

Рекуператор воздуха — Фото 01

   До недавнего времени такие устройства в быту практически не использовались. Эра пластиковых окон и дверей сделала жилые и рабочие помещения практически герметичными. Система приточно-вытяжной вентиляции стала обязательной, а рекуператор стал показателем не столько технической продвинутости, сколько заботой о собственном здоровье и финансах.

Виды рекуператоров

   Принцип работы рекуператора или теплообменника конструктивно реализуется в нескольких видах.

  • Пластинчатый или радиаторный.
  • Роторный.
  • Жидкостный.
  • С использованием эффекта Пельтье.

Пластинчатый рекуператор — Фото 02

Роторный рекуператор — Фото 03

   Наиболее технологичен и дешёв пластинчатый: почти все рекуператоры воздуха для дома используют такой вид. Остальные в быту не применяются из-за сложного устройства и, соответственно, высокой стоимости. Но самый высокий КПД у роторного устройства — 85%.

Пластинчатый рекуператор

   Основной недостаток такой установки – обмерзание пластин зимой. До недавнего времени борьба со льдом сводилась к включению байпаса, который разделял потоки и направлял тёплый воздух из помещения на оттаивание пластин. Естественно, приточный рекуператор в это время энергию не сберегает.

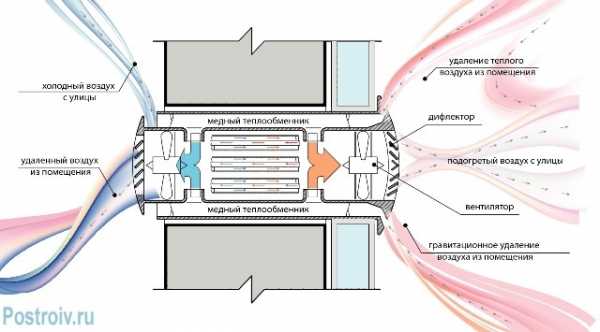

Устройство пластинчатого рекуператора — Фото 04

   Производителям удалось решить эту проблему, заменив металлические или пластиковые пластины теплообменника на кассеты, где используется гигроскопичная целлюлоза. Она впитывает влагу из тёплого воздуха и отдаёт её холодному.

   Можно попробовать изготовить рекуператор своими руками с бумажными пластинами или трубками. Но такие целлюлозные кассеты нельзя применять в помещениях с высокой влажностью. Применение двойной кассеты позволяет поднять КПД рекуператора до 90%.

   Обычно установка рекуператора производится в систему приточно-вытяжной вентиляции.

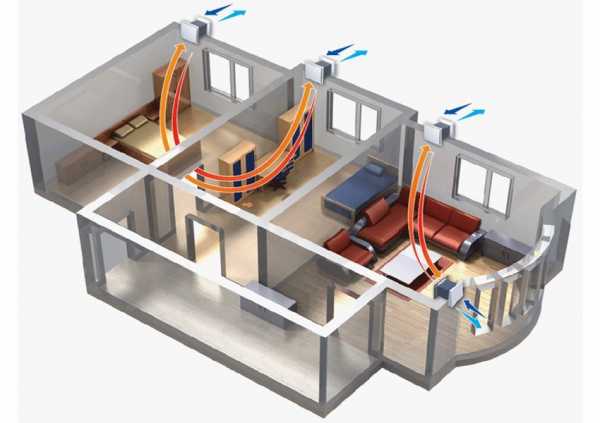

Принцип действия пластинчатого рекуператора — Фото 05

Сделано с умом

   Задумка сделать пластинчатый рекуператор воздуха своими руками начинается с вопросов: какого размера он должен быть и как рассчитать КПД. Формулы для расчёта довольно сложны, поэтому рекуператор характеризуется объёмом воздуха, который он способен пропустить за 1 час.

   Для того чтобы обеспечить КПД 50-60% площадь пластин должна составлять около 3,5 м2. Производительность – 150 м3/час.

   Если разделить этот объём на высоту помещений, то мы узнаем площадь комнат, в которых наш рекуператор будет без устали менять воздух. В нашем случае это 62 м2. Как уже упоминалось, нормы требуют, чтобы воздух менялся каждые 2 часа. За это время приточный рекуператор с указанной площадью пластин теплообменника заменить воздушный объём на площади 124 м2.

Мастерим рекуператор самостоятельно

   Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

  1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
  2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
  3. Жесть, фанера или ДСП для корпуса.
  4. Минеральная вата или другой эффективный утеплитель.
  5. Переходники под вентиляционные трубы диаметром 150 мм.
  6. Герметик (только нейтральный).
  7. Крепёж (в зависимости от материала корпуса).

Схема действия рекуператора — Фото 06

   Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

   Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

   Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

   Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

   Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

   В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

   Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток. Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

   Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

  • температуру приточного воздушного потока на входе, t1;
  • температуру приточного воздушного потока на выходе из рекуператора, t2;
  • температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Трубчатый рекуператор

   Подобным образом устроен и трубчатый приточный рекуператор: корпусом ему служит пластиковый воздуховод с боковыми отводами. Понадобятся тонкостенные алюминиевые трубки диаметром 10 мм. Длина – 40-50 см.

   Трубки открытыми торцами герметично крепятся на двух круглых пластинах, которые плотно вставляются в воздуховод.

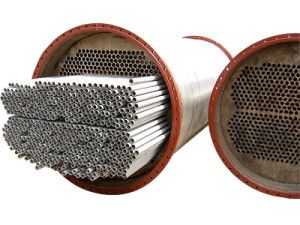

Трубчатый рекуператор — Фото 10

   Внутри трубок проходит воздух на вытяжку. Через два боковых отвода подаётся и поступает внутрь помещения приточный воздух. Он проходит между трубками, где и нагревается.

   Такой рекуператор своими руками сделать немного сложнее, но он занимает меньше места и более эстетичен. В торец воздуховода и в отвод можно вставить вентиляторы.

   В этом случае получаем приточно-вытяжную вентиляционную систему с встроенным рекуператором. Её можно использовать в гараже или квартире. Для этого надо пробить соответствующее отверстие в стене.

   Мощность такой установки – около 100 м³ воздуха в час.

Применение рекуператоров в частном доме

   Эффект от применения таких устройств существенно повышается, если установка рекуператора совмещена с воздуховодом, проложенным под землёй. Воздух в нём зимой будет нагреваться естественным теплом земли, а летом – охлаждаться.

Применение рекуператоров в помещении — Фото 11

   В результате теплообмена свежий воздух может нагреться до 14 – 16 °C. Эта схема используется при индивидуальном строительстве: рекуператор воздуха своими руками надо будет сделать под конкретные условия, и в этом случае подогревать его в самые большие морозы не придётся.


Горячие темы. Советуем почитать!

postroiv.ru

Рекуператор воздуха для дома своими руками: руководство по изготовлению

С приходом пластиковых окон и герметичных отделочных материалов, острее встала проблема проветривания помещений. Застоявшийся воздух накапливает пыль, углекислый газ, влагу и вызывает недомогания у жильцов, а также плесень и грибок на стенах и окнах здания.

Системы вентиляции гораздо эффективнее справляются с улучшением микроклимата, чем простое проветривание.

Однако энергопотребление системы может быть весьма ощутимым, ведь зимой морозный воздух нужно подогреть, прежде чем он попадёт к людям. Сократить расходы можно несколькими способами. Рассмотрим самый оптимальный — как сделать рекуператор воздуха для частного дома своими руками.

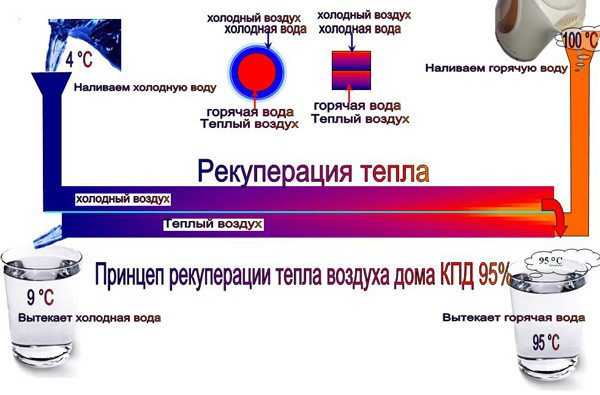

Принцип работы рекуператора

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздуху.

Происходит эта передача различными способами, но в любом случае, посредством дополнительного материала теплообмена, так что два потока не смешиваются (или практически не смешиваются).

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном. Но в любом случае показатели значительные – от 50 до 91 % экономии.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока и снижается нагрузка на кондиционеры.

Типы конструкций

Есть несколько основных видов конструкций рекуператоров:

  1. Пластинчатый.
  2. Роторный.
  3. С теплоносителем.
  4. Трубчатый.

Пластинчатый – состоит из собранных воедино листов алюминия, который обладает самыми хорошими показателями теплопроводности при приемлемой цене материала. Прост в исполнении, нет движущихся деталей, недорогой. КПД – 40-70 %.

Роторный имеет вращающийся вал, работающий от электричества, и два канала с противотоками. Воздух прогревает часть ротора, она поворачивается и передаёт тепло холодному потоку в другом канале.

КПД обычно у таких приборов выше, но:

  • энергозависимость;
  • большие размеры;
  • сложность воспроизведения;
  • сложность ремонта и обслуживания;
  • а также то, что потоки немного, но смешиваются…

…делают ротор не столь популярным среди потребителей.

Варианты с теплоносителем и трубчатые ещё более сложны для воспроизведения в домашних условиях.

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

  • неплохой КПД;
  • простота конструкции;
  • доступность материалов;
  • энергонезависимость;
  • нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

  • Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
  • Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
  • Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.
  • В своём доме проще всего сделать «грунтовый теплообменник» — трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Приточная вентиляция эффективнее, чем естественное проветривание помещения, но поступающий с улицы воздух требует подогрева, на что тратится немало энергии. Решить эту проблему поможет приточно вытяжная вентиляция с рекуперацией тепла. Рассмотрим принцип работы данной установки.

Какой вариант приточно-вытяжной вентиляции с фильтрацией наиболее предпочтительный, читайте тут. Виды фильтров и их надежность.

В зимний период для работы приточной вентиляции необходим обогрев воздуха, поступающего снаружи. Электрический подогрев — дорогое удовольствие. Но есть ли альтернатива? По этой ссылке http://microklimat.pro/sistemy-ventilyacii/kalorifer-vodyanoj-dlya-pritochnoj-ventilyacii.html вы можете ознакомиться с таким прибором как калорифер водяной для приточной вентиляции, который поможет немало сэкономить.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

  1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
  2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 — 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
  3. Герметик (не кислотный).
  4. Клей.
  5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
  6. 4 фланца, такого же сечения, что и трубы.
  7. Минвата (4 см толщиной).
  8. Уголок.
  9. Метизы.
  10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома — чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов. Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу.

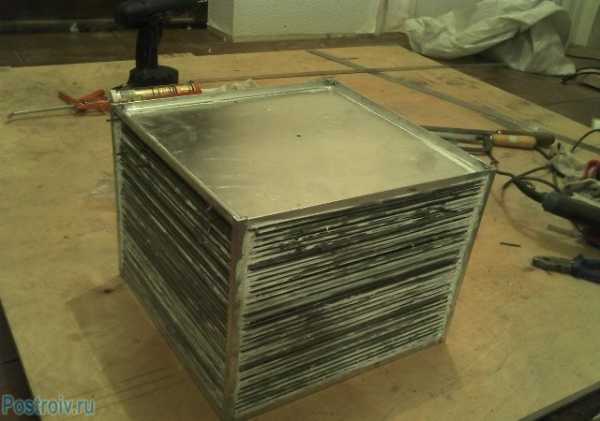

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

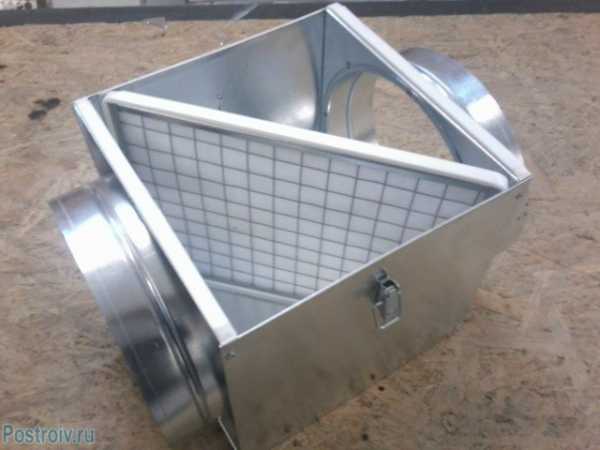

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть. Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции.

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

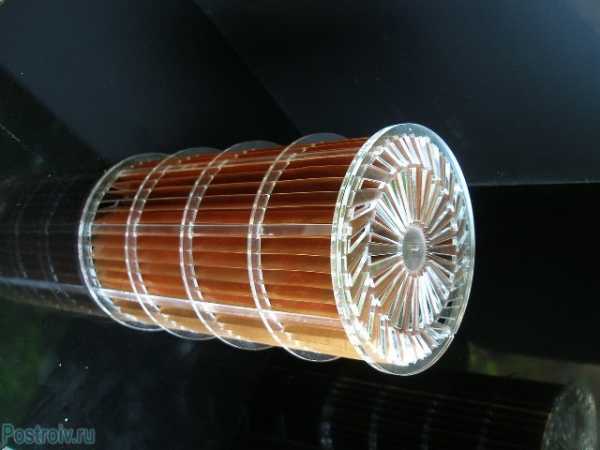

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Расчет рекуператора

Какой мощности нужен рекуператор для конкретного помещения. Формула расчётов такая:

Q = 0,335 х L х (tкон. – tнач.).

  • Qпроизводительность (метры куб. в секунду).
  • L – это количество приточного воздуха, которое должно поступать по нормам на человека (60 м3 в час на того, кто постоянно находится в помещении, и 20 м3 на временного посетителя.).

В скобках – разница между температурой, которую нужно достичь и той, что поступает с улицы.

Например, нужно подогреть воздух на 20 °С в помещении, для которого требуется 120 м3 воздуха в час.

Q = 0,335 х 120 х 20 = 800 Вт.

Как узнать КПД готового рекуператора

Для этого нужно снять замеры температуры воздуха в трёх точках входа:

  • Поступающего с улицы до рекуперации (tулич.)
  • Поступающего потока в дом, после рекуперации (tрекуп.)
  • Выходящий из дома поток до рекуперации (tдом.)

КПД = (tрекуп. — tулич.) : (tдом. — tулич.)

Полученный результат умножается на 100%

Пример:

На улице +3°С, дома +22°С, рекуперированный поток +14°С.

КПД = (14 – 3) : (22 – 3)

КПД = 11 : 19 = 0,57

0,57 х 100% = 57 %

Итак, КПД этого устройства, в данных условиях – 57%

У одного и того же агрегата, при разных условиях, будут разные показатели КПД.

Заключение

Практикой доказана эффективность рекуператоров для систем вентиляции не только в общественных местах, но и самых обычных частных домах. Опытом множества мастеров-любителей доказано, что рекуператор вполне можно собрать самостоятельно. Приборы получаются не хуже фабричных, но себестоимость их в разы ниже!

Отсутствие качественной вентиляции делает микроклимат помещения нездоровым и даже новомодные приборы вроде увлажнителей и ионизаторов в этом случае не помогут. Система приточно вытяжной вентиляции — отличное решение для плохо проветриваемых помещений.

Проект монтажа приточно-вытяжной вентиляции вы можете рассмотреть в этой теме.

Видео на тему

microklimat.pro

Приточно-вытяжная вентиляция с рекуперацией тепла своими руками

Содержание статьи:

Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Эффективность рекуперации тепла

принцип работы рекуператора

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

  • самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
  • вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
  • очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
  • теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
  • устройство работает без использования электроэнергии;
  • рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

Изготовление пластинчатого рекуператора вентиляции своими руками

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:

так размещаются пластины теплообменника

  • Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;

  • Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;
  • Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
  • Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
  • С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
  • Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

  • схема работы рекуператора

    Чтобы уменьшить шум от вентиляции с рекуператором тепла из влагостойкого материала (гипсокартона) сооружается короб, стенки которого прокладываются изоляционным материалом;

  • Конструируя своими руками вентиляцию с рекуперацией тепла, необходимо учитывать скорость движения воздуха, которая может быть увеличена не более, чем на 1 м\с;
  • Общая площадь пластин теплообменника должна составлять 3,5 – 4 кв. метра, чтобы получить КПД рекуператора 60%;
  • Необходимо иметь в виду, что в морозы от -10 градусов и ниже пластинчатый теплообменник может покрываться наледью. Его время от времени размораживают, а в теплой половине устанавливается датчик перепада давления. При обмерзании вентиляционной системы с рекуперацией датчик зафиксирует увеличение перепада давления, подача воздуха будет осуществляться через байпас, а обогреватель оттает за счет тепла отработанного воздуха.

Изготовление трубчатого рекуператора своими руками

трубчатый теплообменник заводского изготовления

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

  • канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
  • гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
  • переходники-разветвители диаметром 10 см.

Ход работ:

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

Еще один тип системы приточно-вытяжной вентиляции с рекуперацией тепла представлен в видеоролике:

Возможно, КПД приведенных нами вентиляционных установок с рекуперацией тепла ниже, чем у фирменных устройств заводского производства. Но, собрав самостоятельно любую из них, вы значительно экономите средства, а впоследствии получите эффективную установку и комфорт в помещении. Самодельные системы вентиляции с рекуперацией очень часто оборудуют в гаражах и в загородных коттеджах.

strojdvor.ru

Рекуперативная вентиляция — что это такое: видео-инструкция по монтажу системы своими руками, вентиляционные установки в частном доме с рекуператором холодного воздуха, фото и цена





В этой статье мы расскажем о том, что собой представляет вентиляция с рекуператором, по какому принципу она работает, и каковы ее характерные преимущества и недостатки.

Тема статьи выбрана неслучайно, так как свежий воздух — это залог здоровья. Именно поэтому, поиск наиболее эффективной вентиляционной системы с наступлением тёплого времени года становится все более актуальным.

Схема рекуператора, который обеспечит эффективность и экономичность вентиляции

В настоящее время на рынке представлен широкий перечень различных решений, которые позволят сделать воздухообмен в помещении более интенсивным. Но подчас, помимо производительности к вентиляционным системам предъявляются требования в плане бесшумности работы, экономичности потребления энергоресурсов, компактности габаритов, простоты самостоятельного обслуживания и т.д.

Разумеется, не каждая бытовая система вентиляции соответствует всем перечисленным требованиям. Но есть оборудование, которое по большинству эксплуатационных параметров опережает традиционные устройства. В данном случае мы говорим про вентиляционные установки с рекуператором и именно об этом оборудовании мы расскажем как можно подробнее.

Причины для замены обычной вентиляции аналогами с рекуператором

Простое объяснение непростого принципа действи

Приточно-вытяжные системы, оснащенные рекуператором воздуха, на территории постсоветского пространства до сих пор применяются крайне редко отчасти из-за новизны технологии, отчасти из-за якобы высокой стоимости оборудования. Тем не менее, технология повсеместно распространена в странах Западной Европы и североамериканского континента, что доказывает ее состоятельность.

Почему экономные европейцы отдают предпочтение системам, цена которых выше стоимости традиционных схем воздухообмена в помещении?

Естественная вентиляция, характерная для старых построек, предполагает проникновение воздуха извне через щели в оконных и дверных притворах. Но, в случае монтажа современных стеклопакетов и герметичных входных дверей традиционные схемы не работают. В результате, воздухообмен нарушается, что приводит к нежелательным последствиям.

С наступлением теплого времени года бороться с такими последствиями можно посредством открывания окон. Но, ведь в холодное время года необходимость интенсивного воздухообмена никто не отменял. Конечно же, можно открывать окна зимой, но в итоге, на улицу будет улетучиваться тепло, за которое вы платите деньги.

Спрашивается, стоит ли выбрасывать деньги на ветер или всё-таки будет разумно применить ту систему, которая обеспечит интенсивность воздухообмена при сохранении тепла в доме?

Продолжая тему нецелесообразности использования традиционных схем вентиляции, отметим, что через форточку или открытое окно в помещение попадает нефильтрованный грязный воздух, что особенно ощутимо в городской черте.

И наконец, традиционная приточно-вытяжная вентиляция заведомо неуправляемая, что чревато сквозняками и ощущением дискомфорта. В то же время вентиляция в частном доме с рекуператором холодного воздуха позволяет обеспечить интенсивный воздухообмен без ранее перечисленных негативных последствий.

Бережем тепло без ущерба для качества вентиляции

Принцип рекуперации

Принцип рекуперации, на котором основана работа современных вентиляционных систем, заключается в следующем:

  • Теплый отработанный воздух выводится наружу.
  • Извне поступает свежий воздух, который на порядок холоднее потока, выводимого наружу.
  • Теплый поток, встречаясь холодным, отдает часть тепла и только после этого выводится на улицу в полностью отработанном состоянии.
  • В помещение попадает воздух свежий и одновременно доведенный до температуры выводимого потока.

Схема работы роторного рекуператора

Рассмотрим то, как такая схема может быть реализована в простых системах с приточным и вытяжным воздуховодом:

  • Пластинчатый рекуператор представляет собой кассету, которая устанавливается в вентиляционный воздуховод. Нагретый поток, выводимый из помещения, проходя через радиатор, отдает большую часть тепла металлическому теплообменнику. Теплообменник в свою очередь отдает тепло входящему потоку.
  • Роторный рекуператор – более технологичная версия пластинчатой модификации.

Принцип действия устройства основано на теплообмене между входящим и выходящим воздушным потоком. Но в отличие от пластинчатого аналога, который статичен, теплообменник, выполненный в виде ротора, вращается. За счет скорости вращения можно регулировать интенсивность процесса.

Выбор рекуператора

После того как мы определились с тем, что такое рекуператор в вентиляции и по какому принципу он работает, осталось определиться с выбором подходящего устройства.

Основными критериями для рассмотрения продукции, представленной на рынке, станут такие характеристики как цена, принцип действия, степень производительности, надежность и экономичность.

  • Пластинчатый рекуператор с теплообменником, выполненным из алюминия, отличает доступная цена, а потому они доступны многим желающим и это очевидное преимущество. Входящие и исходящие потоки в устройстве не смешиваются, так как они разделяются алюминиевой фольгой.

Схема устройства, оснащенного пластинчатым теплообменником

Из недостатков такого решения отметим ограниченную производительность в холодное время года.

Зимой теплообменник обмерзает и для его оттаивания необходим небольшой промежуток времени. За счет необходимости в оттаивании, расход электроэнергии возрастает в сравнении с другими типами рекуператоров.

Пластинчатые модификации с алюминиевыми перегородками не рекомендуется использовать в вентиляционных системах, обслуживающих жилые помещения. Дело в том, что в холодное время года эти рекуператоры сушат воздух, а потому наряду с ними потребуется применять увлажнитель.

На сегодняшний день модификации с алюминиевым пластинчатым теплообменником являются лучшим выбором для устройства вентиляции в бассейнах и банях.

Мощный рекуператор с возможностью вертикального и горизонтального монтажа

  • Пластинчатый рекуператор с пластиковым теплообменником также доступен, как и модификация из алюминия. Но, благодаря техническим параметрам полимерных материалов, КПД пластикового теплообменника несколько выше, чем в случае с алюминиевым аналогом.
  • Пластинчатый рекуператор с целлюлозным теплообменником и одинарной кассетой — это устройство, которое позволяет вернуть в помещение не только температуру, но и большую часть влаги, которая была в отработанном воздухе. В итоге, применяя такие устройства, можно обеспечить стабильный уровень влагосодержания в воздухе, что немаловажно, если речь идет о вентиляции жилых помещений.

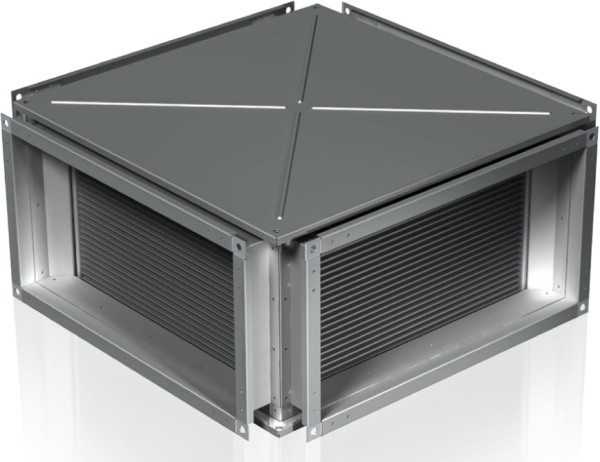

На фото теплообменник, используемый в климатическом оборудовании, в защитном кожухе

Целлюлозные перегородки, используемые в теплообменнике, эффективно отделяют входящие и исходящие потоки воздуха, пропитываются влагой, но вместе с тем не обмерзают как ранее перечисленные модификации. В итоге, нет необходимости в проведении долгосрочного оттаивания.

Именно поэтому такие устройства не только высокопроизводительные, но и экономичные в плане расхода электроэнергии.

Важно: Инструкция применения таких рекуператоров не предусматривает использование для осушения помещений.

  • Пластинчатый рекуператор с целлюлозным теплообменником и двойной кассетой — это более производительная версия модификации с одинарной кассетой. Более того, устройствам с двойной кассетой свойственны менее ощутимые перепады температур, а потому обмерзание теплообменника полностью исключено.

Важно: Цена такого изделия несколько выше стоимости модификаций с одинарной кассетой.

  • Роторные рекуператоры характеризуются высоким КПД, в сравнении с пластинчатыми модификациями с одинарной кассетой. Впрочем, в плане производительности роторные модели несколько уступают пластинчатым аналогам с двойной кассетой.

Устройство энергосберегающей вентиляции

Существенным преимуществом является крайне низкое энергопотребление. Несмотря на то, что устройства такого типа недешевы, их цена оправдывается в течение трех-четырёх лет.

Недостатком роторных устройств является неидеальное разделение потоков. Поэтому к свежему приточному воздуху может подмешиваться около 10% отработанного воздуха.

Важно: Выбирая роторный рекуператор, необходимо принимать во внимание, что он требует более частого эксплуатационного обслуживания, чем пластинчатые модификации.

На что обратить внимание, покупая приточно-вытяжную систему с рекуператором

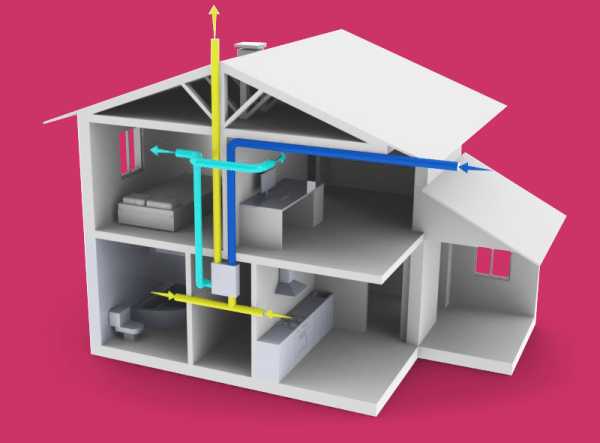

Схема воздухообмена в доме, оборудованном вентиляцией с рекуператором

Принимая решение о приобретении той или иной вентиляционной системы с рекуператором, обращаем внимание на следующие моменты:

  • Производительность установки – такие параметры можно узнать у специалистов, которые будут принимать непосредственное участие в разработке проекта и в проведении монтажных работ. При определении данных параметров учитываются размеры помещения, планировка и т.д.
  • Сопротивление воздуховодов входящим и исходящим потокам при эксплуатации той или иной установки.
  • Возможность выполнения эксплуатационного обслуживания своими руками.
  • Класс энергопотребления выбранного устройства и, как следствие, его экономичность. Зная этот параметр, можно получить общее представление о том, сколько будет стоить содержание оборудования.

Вывод

Теперь нам известно, какие системы вентиляции и рекуператор способны сделать помещение более и комфортным. Осталось подобрать ту систему, которая станет оптимальным решением для вашего дома.

Остались какие-либо вопросы? Больше полезной информации можно найти, посмотрев видео в этой статье.




gidroguru.com

Отправить ответ

avatar
  Подписаться
Уведомление о
