Вес сэндвич-панелей
Вес сэндвич-панели зависит от толщины металлических листов, толщины утеплительного материала и свойств этого материала. Так, например, базальтовое волокно является самым тяжёлым утеплителем, и не столько потому, что минеральная вата сама по себе материал довольно тяжёлый, но и потому, что минимальная толщина утепляющего слоя минваты не может быть менее 800 мм.
Плотность утеплителя является главным показателем при расчёте веса панели. Минеральная вата имеет плотность 110 кг/м³, пенополистирол намного легче, его плотность составляет всего 25 кг/м³. Зная толщину слоя утеплителя, размеры конкретной панели и вес металлических листов, можно быстро и довольно точно рассчитать вес любой панели, как стеновой, так и кровельной.
Стеновая сэндвич — панель МИНВАТА | ||||||
Толщина панели | 60 мм | 80 мм | 100 мм | 120 мм | 150 мм | 200 мм |
Вес, кг/м.кв. | 14,2 | 16,4 | 18,6 | 20,8 | 24,1 | 30,6 |
Звукоизолиция/ Огнестойкость | 34/ EI 45 | 34/ EI 45 | 35/ EI 100 | 35/ EI 100 | 35/ EI 150 | 35/ EI 150 |
Кровельная сэндвич — панель МИНВАТА | ||||||
Толщина панели | 60 мм | 80 мм | 100 мм | 120 мм | 150 мм | 200 мм |
Вес, кг/м.кв. | 16,2 | 18,4 | 20,6 | 22,8 | 26,1 | 31,6 |
Звукоизолиция/ Огнестойкость | 34/ EI 30 | 35/ EI 30 | 35/ EI 60 | 35/ EI 60 | 35/ EI 90 | 35/ EI 90 |
Стеновая сэндвич-панель ПЕНОПОЛИСТИРОЛ | ||||||
Толщина панели | 60 мм | 80 мм | 100 мм | 150 мм | 200 мм | |
Вес, кг/м.кв. | 9,8 | 10,2 | 10,6 | 11,0 | 11,6 | 12,6 |
Звукоизолиция/ Огнестойкость | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 |
Кровельная сэндвич — панель ПЕНОПОЛИСТИРОЛ | ||||||
Толщина панели | 60 мм | 80 мм | 100 мм | 120 мм | 150 мм | 200 мм |
Вес, кг/м.кв. | 10,8 | 11,2 | 11,6 | 12 | 12,6 | 13,6 |
Звукоизолиция/ Огнестойкость | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 | 34/ EI 15 |
Обозначения огнестойкости панелей
- Е- это утрата целостности панели в результате образования трещин, через которые на испытуемую поверхность проникают материалы горения или открытый огонь.
- I-потеря теплоизолирующей способности из-за повышения температуры на поверхности не подверженной нагреву до максимальных значений.
- 30-150-время достижения порогового состояния в часах.
panelmsk.ru
вес 1 м2, стеновых, кровельной, 150 мм, 100 мм
Чтобы быстро и без больших затрат выполнить строительные работы, часто используют сэндвич панели, вес 1 м2 которых ниже, чем масса кирпичной или бетонной стены такой же площади. В зависимости от теплоизоляционных параметров, подбирают оптимальный тип панели и ее толщину и находят табличное значение веса,необходимое для расчета несущих конструкций.
Типы многослойных панелей
Все разновидности состоят из наружного и внутреннего слоев, между которыми проложен теплоизолятор. Состав слоев определяет технические характеристики и свойства стройматериала.

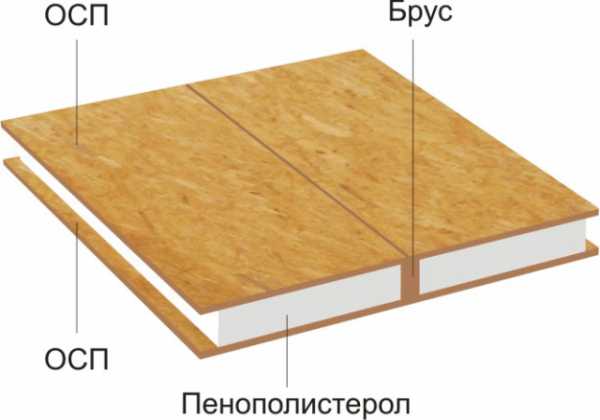

OSB-сэндвичи
Изнутри и снаружи конструкции обшиты ориентированно-стружечными плитами, а начинкой является чаще всего пенополистирол. Готовые «бутерброды» по прочности в 4 раза превосходят деревянно-каркасные конструкции, поэтому они пригодны для капитального строительства. При небольшой толщине (от 120 до 150 мм) OSB-сэндвичи имеют теплопроводность в 8 раз меньшую, чем кирпичная или бетонная стена. Сэндвич панели из OSB- плит имеют габариты 1,25 (2,5)м х 2,5 – 7,3 м, вес 1 м2 слоеного материала колеблется от 18 до 20кг.
Сэндвич панели поэлементной сборки
Конструкция состоит из кассетного профиля, в который вставляют любой утеплитель, покрываемый ветрозащитной пленкой. В качестве облицовки чаще всего выбирают профнастил, металлический сайдинг. Преимуществом этого типа сэндвичей является их ремонтопригодность, возможность подбора утеплителя с меньшим удельным весом – если он равен 40кг/м3 (минвата), то вес квадратного метра сборной конструкции толщиной 200 мм не превышает 25 кг.

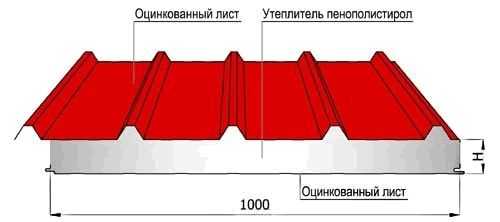

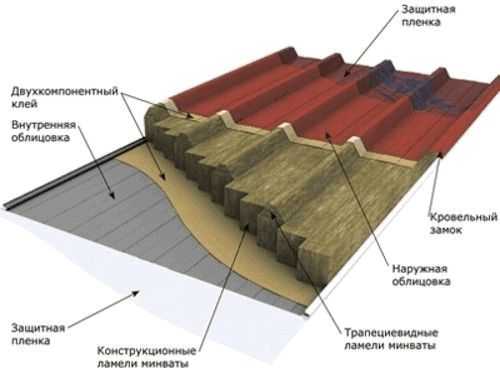

Металлические сэндвичи
Их облицовкой служит оцинкованный металлический лист (гладкий или профилированный) толщиной от 0,5 мм. Сверху нанесено декоративно-защитное полимерное покрытие, а с внутренней стороны – слой грунтовки. В качестве утеплителя служит минеральная вата, пенополистирол или пеноплиуретан. Выпускаются многослойные изделия для стен и кровли, они различаются типом замкового соединения и высотой профиля облицовки. Применяемость металлических сэндвичей – сооружение гаражей, ангаров, хозяйственных построек.
Вес стеновых металлических сэндвич панелей
Приведенная в таблице 1 информация показывает, насколько различны весовые параметры конструкций, в зависимости от их толщины и примененного утеплителя.
Таблица 1
Размерно-весовые параметры металлических сэндвичей для стен
Параметры | Значение показателей | |||||
Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
Масса 1 м2 с минватой, кг | 15,8 | 20,5 | 22,8 | 26,3 | 32,1 | 37,9 |
Масса 1 м2 с пенополистиролом, кг | 9,6 | 10,2 | 10,5 | 10,9 | 11,7 | 12,5 |
Для примера приводится нахождение веса стеновой сэндвич панели 1,2 м х 10 м толщиной 150 мм с наполнителем из минваты. Сначала вычисляют площадь поверхности: 1,2 * 10 =12м2. Результат умножают на вес квадратного метра: 12 * 26,3 = 315,6 кг.
Вес металлической кровельной сэндвич панели
«Бутерброды» для кровли с антикоррозионным покрытием и уникальными замками безотказно служат в течение нескольких десятилетий. Сравнить варианты с различным утеплителем по весу позволяет таблица 2.
Таблица 2
Размерно-весовые параметры металлических сэндвичей для кровли
Параметры | Значение показателей | |||||
Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
Масса 1 м2 с минватой,кг | 15,4 | 19,8 | 22,0 | 25,3 | 30,9 | 38,0 |
Масса 1 м2 с пенополистиролом, кг | 10 | 10,5 | 11,0 | 11,5 | 12,0 | 12,7 |
Масса 1 м2 с пенополиуретаном, кг | 12,4 | 14,0 | 14,8 | 16,0 | 18,0 | 20,0 |
Расчет веса кровельной сэндвич панели толщиной 100 мм с габаритами 1 м х 2 м с начинкой из ППУ: площадь = 1 * 2 = 2м2; вес = 14 * 2 = 28 кг.
Зная расчетное число сэндвичей для стен и кровли, находят их общую массу – от этого зависят параметры перекрытий, фундамента и стропильной системы. Вывод: вес 1 м2 сэндвич панели – одна из главных ее технических характеристик.
