Негорючая ветрозащита. Мембраны в составе НФС.
В настоящее время вопрос о целесообразности применения негорючей ветрозащиты в системах навесных фасадов с вентиляционным зазором объединяется с рассуждениями об опасности применения горючих мембран и пленок в целом. Делается логическая ошибка. Тот факт, что область применения материалов совпадает, не означает, что свойства их одинаковы.
Ветрозащита необходима утеплителю! Она исключает процесс выветривания и снижает теплопотери. При этом, используемый материал должен иметь класс НГ и относятся к полностью негорючим, чтобы использоваться повсеместно. Критерием оценки является наличие действующего сертификата пожарной безопасности, получаемого на основании проведенных испытаний. При высоком тепловом воздействии на огнестойкую мембрану, пламя не распространяется по её поверхности, не возникает плавления с образованием горящей капели, она обеспечивает надежную ветрозащиту и безопасность зданий и сооружений. Одним из таких продуктов является ФибраИзол НГ, с успехом защищающий фасадные и кровельные конструкции от огня, ветра и влаги.
Национальные особенности
Российская классификация стройматериалов по горючести отличается от аналогичных зарубежных документов. Разные методики проведения испытаний. Все мембраны не сертифицированные, как стройматериалы класса «НГ» будут считаться горючими.
Косвенно к недостаткам горючих мембран стоит отнести и их «скрытость опасности». Практика показала, что иногда причиной возгорания становились действия людей, которые даже не догадывались о наличии в зоне работ горючих материалов.
В России ниша рынка «общественные здания» для технологии с применением горючей мембраны закрыта.
Последствия установки горючих мембран
Ветрозащитная мембрана или пленка новым словом в строительстве не является. В вентилируемых фасадах малоэтажного строительства их используют десятилетиями и большого внимания на огнестойкость не обращают. Однако, в случае применения негорючих или обработанных специальными составами облицовочных материалов, именно она может стать «слабым» звеном всей системы.
Особенно проблема с термостойкостью ветрозащиты проявилась после нескольких возгораний высотных домов с вентилируемыми фасадами, что является проблемой только горючих мембран.
Самые «громкие» случаи:
- май 2006 г. Флагман архитектуры Казахстана «Транспорт Тауэр».
- апрель 2007 г. «Дукат-Плейс III». Москва, ул. Гашека.
- июль 2007 г. Владивосток. Самое заметное здание города — «Атлантис»
- февраль 2008 г. 36-этажной жилой комплекс на 4-ой Парковой, Москва,
- сентябрь 2011 г. Дальневосточной университет путей сообщения.
- пожар в Грозном
Выявленные проблемы
На первый взгляд гореть в навесном фасаде могла только ветрозащита. Это оказалось не совсем верным. Во многих перечисленных случаях, примененные для облицовки панели, в пожарном отношении были также небезопасны. Характерно, что почти все возгорания произошли на этапе строительства или при проведении ремонтных работ.
Однако, механизм возникновения пожара чаще всего выглядит так: попадание огня на паропроницаемую мембрану или пароизоляционную пленку, её возгорание, образование горящих капель термопласта и создание ими других очагов. Вентиляционный зазор при этом служит и трубой, создающей тягу и путем для распространения огня.
Трудности с горючей мембраной
Проблемы с использованием горючих мембран начнутся еще на стадии проектирования. Во многих регионах существуют нормативы, запрещающие их использование. Даже если проект пройдет, в нем необходимо предусмотреть установку противопожарных отсечек. Фактически это «ловушки» для расплавленных капель термопласта. Их наличие ухудшает работу вентиляционного зазора и усложняет расчеты. Само собой, стоимость фасада будет выше.
Существующие нормативы при использовании горючей мембраны предписывают установку противопожарных отсечек по всему периметру здания через каждые 6 метров. Самым экономным материалом для их изготовления считается оцинкованная сталь (толщина не менее 0.55 мм).
В итоге в «дешевом» варианте с использованием горючей мембраны появляются дополнительные расходы. Изготовление и монтаж отсечек, крепежные элементы для них, трудозатраты. Учитывая, что отсечки ухудшат вентиляцию в зазоре, возможно понадобится увеличение его размеров. Пожарная опасность при этом сохраняется. В результате расходы скорее всего превысят затраты в варианте с использованием негорючей мембраны.
Есть и другие решения локализации возгорания. Например, использование специальных противопожарных барьеров для вентзазоров (Fire Barriers for Ventilated Cavities). Это пассивные системы пожзащиты. Принцип их действия – быстрое вспучивание негорючего материала при повышении температуры. В «нерабочем» состоянии противопожарный барьер занимает не более 10 процентов ширины вентзазора, в «рабочем» увеличивает объем раз в 20 и полностью перекрывает его. Есть и более сложные модели. В них силы вспучивания дополнительно приводят в действие систему металлических заслонок. Технология интересна, но не сертифицирована и затратна.
Правильный выбор
Единственным критерием пригодности технологии является практика. В 2014 году список пожаров в высотных домах с навесными фасадными системами пополнился. После ввода запрета на применение горючих мембран на фасадах зданий, негорючая ветрозащита приобрела дополнительную актуальность, получив толчок к развитию. На сегодняшний день она являются одним из наиболее популярных и доступных способов для защиты и изоляции утепляющего слоя на фасаде и кровле.
fibraizol.ru
Негорючая мембрана ФибраИзол НГ, цена
Негорючая мембрана ФибраИзол НГ Негорючая мембрана ФибраИзол НГ применяется в качестве ветро- и гидрозащитной мембраны в навесных фасадных системах с любыми типами облицовок без устройства стальных противопожарных рассечек. Негорючая ветрозащитная мембрана для вентилируемых фасадов выдерживает тепловое воздействие до 1200°С и предназначена для ветрозащиты и гидроизоляции стен в условиях, близких к экстремальным. Основная функция мембраны – это защита всех видов утеплителей о…
Читать далее- Группа горючести
?
Условная характеристика определенного материала, отображающая его способность к горению. По горючести строительные материалы делятся на
- Слабогорючие (Г1)
- Умеренногорючие (Г2)
- Нормальногорючие (ГЗ)
- Сильногорючие (Г4)
Подробнее о классах пожарной опасности можно прочитать здесь
- НГ
- Огнезащитность
?
Защита поверхности от возгорания при непосредственном воздействии пламени.
- Да
- Тип изоляции
- Ветроизоляция, Гидроизоляция
www.isolux.ru
Негорючая ветрозащитная мембрана ФибраИзол НГ
Негорючая ветрозащита стен здания — основная функция мембран классификации НГ в системе вентилируемого фасада. Их применение помогает снизить теплопотери, что уменьшает расходы на отопление и повышает энергоэффективность сооружения.
Ветровая нагрузка
Выражается в возникновении продольных и поперечных фильтраций воздуха, которые подразделяются на инфильтрацию (снаружи внутрь помещения) и эксфильтрацию (изнутри помещения наружу). Качественная и правильно смонтированная негорючая ветрозащитная мембрана позволяет исключить их нежелательные влияния, сохраняя теплозащитные свойства конструкции.
СП-23-101-2004 (пункт 12, табл.17, примечание 2) — сопротивление воздухопроницанию минеральной ваты следует принимать равным нулю независимо от толщины слоя утеплителя.Назначение
Нейтрализует негативные воздействия ветровых потоков, попадающих сквозь и возникающих под ограждающими конструкциями.
Преимущества
исключает эмиссию волокон минеральной ваты из-за выдувания, сохраняя её физические свойства
предотвращает фильтрацию воздуха, улучшая теплозащитные характеристики системы
разделяет холодную наружную зону от внутренней теплой
выступает барьером для атмосферных осадков
- на фасад
- на кровлю
По расчетам ЦНИИПРОМЗДАНИЙ г. Москвы, без установки негорючей ветрозащитной мембраны, теплоизоляционные свойства утеплителя снижаются в 4 раза.
ФибраИзол НГ
Паропроницаемая мембрана из стеклоткани, применяемая в системах НВФ и скатных кровлях в качестве ветрозащитного слоя. Препятствует разрушению теплоизоляции и эффективно оберегает её от влияний ветра и атмосферных осадков.
Характеристики
| Масса, г/м2 | 215 |
| Группа горючести | НГ(КМ-0) |
| Прочность при разрыве, Н/5, продольном/поперечном | 1599/1597 |
| Относительное удлинение при разрыве, %, не менее, продольном/поперечном | 2,0/1,7 |
| Сопротивление паропроницанию, м2·ч·Па/мг | 0,09 |
| Водопроницаемость при давлении 0,001 Мпа в течении 200 ч. | Не проницаем |
| Прочность на отрыв слоёв, испытание гвоздями | 6,2/6,8 |
| Гибкость на брусе, радиусом 5±0,2мм при температуре -60 ºС | Выдерживает |
| Долговечность при эксплуатации без облицовки/с облицовкой | 10 лет / 50 лет |
| Сопротивление воздухопроницанию, м2·ч·Па/кг | 1000 |
| Размеры: ширина м.площадь м2. | 1,27/75 |
Реализованные проекты
Негативные последствия отказа от использования ветрозащитных мембран
Электро-депо Варшавское г. Москва
Несвоевременное проведение облицовочных работ на фасаде повлекло за собой разрушение утеплителя из-за воды и ветра.
Жилой комплекс г. Москва
Ошибки, допущенные при установке системы вентилируемого фасада, привели к увлажнению минеральной ваты, выветриванию волокон и дальнейшему изменению структуры теплоизоляционного слоя.
Санация жилого дома по улице Бирюлевская г. Москва
Из-за неплотных стыков облицовочных материалов, попадающий в зазоры между панелями дождь, увлажнил минеральные плиты. После чего их начали разрушать воздушные потоки образующиеся в НВФ.
Наличие негорючей ветрозащитной мембраны, смонтированной поверх утеплителя, в составе фасада или кровли — фактор, определяющий долговечность, безопасность и эффективность всей системы. При её отсутствии, воздействие ветра и воды разрушают его структуру, приводя к необратимым последствиям и дополнительным затратам.
fibraizol.ru
Негорючая гидроветрозащитная мембрана ФибраИзол НГ
Негорючая гидроветрозащитная мембрана ФибраИзол НГ оберегает утеплитель в системах вентилируемых фасадов и скатных кровель от дождя, осадков и ветра, предотвращая его увлажнение и дальнейшее разрушение.
Назначение
Исключает попадание влаги и её губительное влияние на поверхность теплоизоляционного слоя, обеспечивая его сохранность.
Преимущества
не пропускает воду, попадающую под действием ветрового давления и капиллярного всасывания под облицовку в местах стыков и крепежных отверстий, в период монтажа и эксплуатации
изолирует минеральную вату и конструкции от образующегося внутри фасадных систем и скатных кровель конденсата
ФибраИзол НГ
Паропроницаемая мембрана, используемая при монтаже скатных кровель и вентфасадов в качестве гидроизоляционного слоя. Обеспечивает защиту утеплителя от случайных протечек и конденсата.
Видео
Характеристики
| Масса, г/м2 | 215 |
| Группа горючести | НГ(КМ-0) |
| Прочность при разрыве, Н/5, продольном/поперечном | 1599/1597 |
| Относительное удлинение при разрыве, %, не менее, продольном/поперечном | 2,0/1,7 |
| Сопротивление паропроницанию, м2·ч·Па/мг | 0,09 |
| Водопроницаемость при давлении 0,001 Мпа в течении 200 ч. | Не проницаем |
| Прочность на отрыв слоёв, испытание гвоздями | 6,2/6,8 |
| Гибкость на брусе, радиусом 5±0,2мм при температуре -60 ºС | Выдерживает |
| Долговечность при эксплуатации без облицовки/с облицовкой | 10 лет / 50 лет |
| Сопротивление воздухопроницанию, м2·ч·Па/кг | 1000 |
| Размеры: ширина м.площадь м2. | 1,27/75 |
Реализованные проекты
Негативные последствия отказа от использования гидроизоляционных мембран
Электро-депо Варшавское г. Москва
Из-за несвоевременного возведения облицовочных конструкций, воздействие воды и ветра приводят к необратимым разрушениям структуры теплоизоляции вентилируемого фасада и скатной кровли.
Жилой комплекс г. Москва
Смолы, используемые в качестве связующих при производстве минеральных плит, обладают высокой гидрофильностью и теряют свои свойства при увлажнении, что влечет за собой выветривание ваты.
Санация жилого дома по улице Бирюлевская г. Москва
Вода, попадающая через неплотные стыки облицовочного материала, наносит серьезные повреждения утеплителю.
Сочетание гидроветрозащитных и негорючих характеристик мембраны ФибраИзол НГ позволяет, без применения дополнительных материалов и лишних затрат, обеспечить надежную защиту теплоизоляционного слоя от воды и ветра и значительно продлить срок его службы в составе вентфасадов или скатных кровель.
fibraizol.ru
Негорючие фасадные ветрозащитные мембраны Изолтекс НГ 200 для утепления стен
Изолтекс НГ 200: негорючие влаго-ветрозащитные мембраны для ветрозащиты утеплителя в НВФ
Изолтекс НГ 200 — усовершенствованная мембрана для ветро- влагозащиты утеплителя из стеклянной и минеральной ваты с высоким сопротивлением воздухопроницанию и высокой паропроницаемостью. Негорючая мембрана Изолтекс НГ 200 изготавливается из стеклоткани с пропиткой полимерным составом, разработанным в Лаборатории компании Аяском.
Ветрозащитная мембрана — неотъемлемая часть системы утепления НВФ
Для утепления стен в НВФ применяется эффективный утеплитель из минеральной ваты. Термин «эффективный утеплитель» — означает, какой толщины должен быть утеплитель для эффективного сохранения свойства теплоизоляции.
Лаборатория Аяском кардинально улучшила эксплуатационные свойства мембраны Изолтекс НГ 200. Сочетание этих свойств поистине уникально: мембрана 1) воздухонепроницаемая, 2) водонепроницаемая, 3) паропроницаемая, 4) теплозащитная, 5) негорючая.
Что означают улучшенные свойства по отдельности и в совокупности?
1.Воздухопроницаемость
Утеплитель в вентилируемом фасаде находится в зоне турбулентного движения морозного воздуха по вентиляционному зазору и теплого пара, поступающего в вентзазор через стену изнутри здания. При отсутствии мембраны холодный воздух проникает в утеплитель (а это неизбежно: вата воздухопроницаема), и создает в нем «точку росы», пар конденсируется на холодных волокнах минваты. На волокнах утеплителя сорбируется влага. При 5%-ной влажности утеплитель не только перестает утеплять, он сам становится проводником холода к стене дома.
Воздухонепроницаемая мембрана полностью изолирует утеплитель от инфильтрации и продольной, и поперечной.
2. Водопроницаемость
Утеплитель подвержен риску воздействия атмосферной влаги. Водонепроницаемая мембрана дает гарантию сухого состояния утеплителя.
3. Паропроницаемость
По строительным нормативам паропроницаемость слоев ограждающей конструкции должна увеличиваться от внутренних слоев к наружным. Например, если коэффициент паропроницаемости кирпича пустотелого — 0,15, то коэффициент минваты должен быть в три раза больше — 0,45, коэффициент мембраны в три раза больше минваты -1,35. Фактическая паропроницаемость мембраны Изолтекс НГ 200 — 10 мг/ (м2×ч×Па). Это означает, что при самых сложных температурно-влажностных состояниях препятствий выводу пара мембрана не создаст.
4. Теплозащита
По определению СП 50-2012 «Тепловая защита зданий» — теплозащитные свойства конструкций, обеспечивающие заданный уровень расхода тепловой энергии здания с учетом воздухообмена помещений не выше допустимых пределов, а также их воздухопроницаемость
Технические характеристики ветрозащитной негорючей мембраны Изолтекс НГ 200
Параметр | Норма | Факт | Стандарт |
Сопротивление воздухопроницанию при перепаде давления 50 Па, м² *ч*Па/кг | 8,55 | Непроницаем | ГОСТ 12088-77 |
Сопротивление паропроницанию, м² *ч*Па/мг | 0,16 | 0,1 | ГОСТ 25898-2012 |
Водонепроницаемость при 0,002 МПа, час | 2 | Непроницаем | ГОСТ 2678-94 |
Прочность при разрыве, МПа, не менее | 100 | 120 | ГОСТ 2678-94 |
Удлинение при разрыве, % | 2 | 4.8 | ГОСТ 2678-94 |
Ширина, м | 1,50 | 1,50 |
|
Испытания негорючей мембраны Изолтекс НГ в НВФ (ЦНИИСК)
www.ayaskom.ru
Изолтекс: негорючие ветрозащитные мембраны, пароизоляция стен, кровли
21.12.2015Изолтекс НГ 200: обновленная негорючая мембрана
В чем новизна, если уже была негорючая мембрана Изолтекс НГ?
1. Главное отличие новой негорючей мембраны Изолтекс НГ 200 — высокое сопротивление воздухопроницанию. Этот показатель существенно упрощает расчеты параметров теплоизоляции в навесных вентилируемых фасадах, потому что позволяет не учитывать влияние движения воздуха в утеплителе и влажности. Утеплитель — всегда сухой.
2. Утеплитель всегда сухой, потому что нет условий конденсации пара: пар из стены здания имеет только одно направление — наружу. Паропроницаемость негорючей мембраны в 16 раз выше, чем паропроницаемость минеральной ваты. Известно, что пар конденсируется на материале при высокой влажности и низкой температуре материала, а также высоком давлении паровоздушной смеси. Высокая паропроницаемость мембраны обеспечивает отсутствие условий конденсации.
3. Высокие показатели ветрозащиты и паропроницаемости позволяют применять утеплитель из минеральной ваты низкой плотности и толщины, что позволяет снизить затраты на утепление кв. м стены.
4. По сути, в Лаборатории Аяском создана супердиффузионная негорючая мембрана мирового уровня, превосходящая по совокупности свойств известные аналоги.
5. Собственное производство позволяет поддерживать и контролировать качество мембраны, а также изучать новые свойства, например, повышение теплоизоляционных свойств самой мембраны через отражение теплового излучения стены фасада.
Наша компания производит полный спектр мембран для строительства: ветрозащитные, паропроницаемые и паронепроницаемые, гидроизоляционные. Наши специалисты работают над задачами усовершенствования и расширения линейки продукции.
В последнее время работали над максимальным улучшением свойств мембраны Изолтекс НГ 200, в частности для улучшения свойств ветрозащиты мы взяли более плотную структуру стеклоткани.
Стеклоткань, в свою очередь, пропитывается специальным составом, который придает мембране все необходимые свойства для обеспечения возложенных на нее задач. Состав пропитки постоянно оптимизируется, улучшается, плюс ко всему мы ведем работу по приданию абсолютно новых, уникальных свойств, о которых расскажем в скором времени.
Всем, кто занимается комплектацией новостроек с навесными фасадами, предлагаем сотрудничество в деле импортозамещения и распространения отечественных инновационных мембран высокого качества.
По вопросам сотрудничества: Татьяна Сидорова [email protected]
www.izoltex.ru
Ветрозащита – ekonom-ng.ru
Ветрозащита

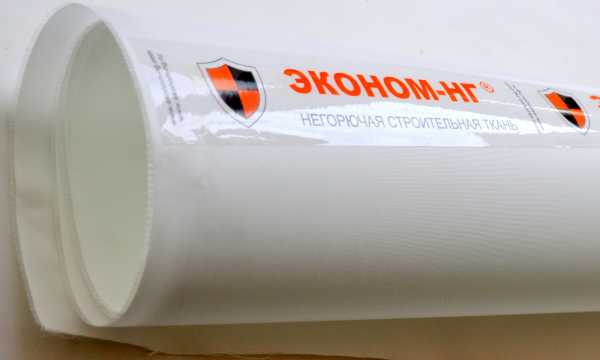

Строительная мембрана ЭКОНОМ-НГ разработана с учетом российских климатических условий и рекомендована для защиты стен, кровли, забора и других строительных конструкций.
Для обеспечения теплозащиты дома необходимо использовать не только качественный утеплитель, но и правильно подобрать материалы для гидроизоляции. При правильном монтаже конструкций стен, кровли мембрана ЭКОНОМ-НГ защитит кровлю от ветра и атмосферной влаги.
В качестве кровельного материала для скатных (угол наклона не менее 30 градусов) утепленных крыш, ЭКОНОМ-НГ обладает хорошими диффузионными свойствами, не позволяя влаге накапливаться и конденсироваться в теплоизоляции. Обеспечивает защиту от попадания внешней влаги (протечка кровли и т.п.) в утеплитель. Защищает кровельное пространство от пыли и копоти. Применяется для всех видов кровли.
ЭКОНОМ-НГ отличается от других типов мембран своей уникальной характеристикой – огнестойкостью, т.к. мембрана пропитана специальным огнестойким составом. Относится к классу негорючих материалов.
Метод монтажа: Монтаж мембраны в вентилируемых фасадах ведется с нахлестом 10-15 см и укладывается непосредственно на утеплитель. Крепление мембраны типовое. Требования к вентзазору не отличаются от стандартных схем монтажа всех видов вентилируемых фасадов.
Это также важно при ветрозащите дома, т.к. давление ветра на конструкцию кровли и сайдинга характеризуется не скоростью движения воздуха, а вихрями вблизи стен и крыши. Перепад давления в этих местах самый высокий, потому что вихрь с одной стороны нагнетает воздух, а с другой – отсасывает воздух – вместе с теплом. И одним из лучших решений этой проблемы является ткань ЭКОНОМ-НГ, которая выравнивает давление воздуха.
Основные рекомендации при монтаже:
Область применения: в качестве высокоэффективного материала для ветроизоляции и влагозащиты различного вида стеновых и ограждающих конструкций, который создает необходимый температурно-влажностный режим внутри помещения. Обеспечивает снижение потерь тепла через стены. Применяется для всех видов внешних стен (щитовые, кирпичные, блочные, деревянные) с последующей обшивкой сайдингом, вагонкой и т.п.
Метод монтажа: Материал горизонтальными (тогда монтаж ведут с низу) или вертикальными полосами крепится непосредственно к утеплителю(стене), внахлест 5-10 см. Толщиной обрешетки регулируется вентилируемый зазор, далее производят лицевую обшивку стен (сайдинг, вагонка и т.п.).
- надежная защита от огня, отсутствие токсичных выделений при его воздействии;
- обеспечивает сохранность свойств утеплителя;
- полное соответствие требованиям Технического регламента пожарной безопасности;
- высочайшая прочность, эластичность, морозоустойчивость, светостойкость;
- возможность проведения монтажа в любое время года;
- долговечность, обусловленная сохранностью свойств в течение всего срока службы.
| Поверхностная плотность, г/м2 | 220 | |
| Прочность при растяжении, МПа: | ||
| Продольная (основа) | 180 | |
| Поперечная (уток) | 170 | |
| Ширина, м | 1,2 | |
| В рулоне, м2 | 75 или 100 | |
| Разрывные нагрузки, Н (кгс) | 480/590 | |
| Паропроницаемость, (м х ч х Па)/мг | 0,28 | |
| Сопротивление паропроницанию, (м2*ч*Па/мг) | 0,049 | |
| Воздухопроницаемость, (дм3/ м2*с) | 14,3 | |
| Сопротивление воздухопроницанию, (м2*ч*Па/кг) | 0,67 | |
| Группа горючести | НГ (негорючая) | |
| Вес 1 м², г | 220 |
