Некоторые заблуждения желающих иметь колодец: устройство глиняного замка. Водоупорный замок в колодце


Как сделать замок на колодец. Глиняный замок для колодца. Особенности обустройства и обслуживания. Водоупорный замок в колодце

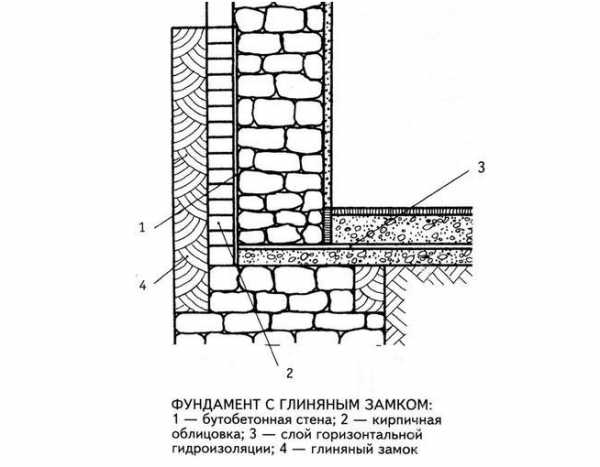

Глиняный замок вокруг колодца и фундамента



Содержание статьи:

.

Свойства глиняного замка

Закладка фундамента и возведение стен, постройка погреба или подвала, строительство колодца часто не обходятся без устройства глиняного замка. Глиняный замок (глиняный экран) представляет собой слой мятой глины, которую укладывают и тщательно утрамбовывают вокруг колодца, фундамента и стен погребов, подвалов и домов. Глиняный замок водонепроницаем, он плотно окутывает колодец или фундамент и делает их фактически водонепроницаемыми для грунтовых вод. Глинистые грунты способны впитывать воду и в дальнейшем надежно удерживать ее, поэтому они идеальны для созданий гидроизоляционных защитных экранов. Благодаря свойствам глины глиняный замок выполняет ряд важных функций:

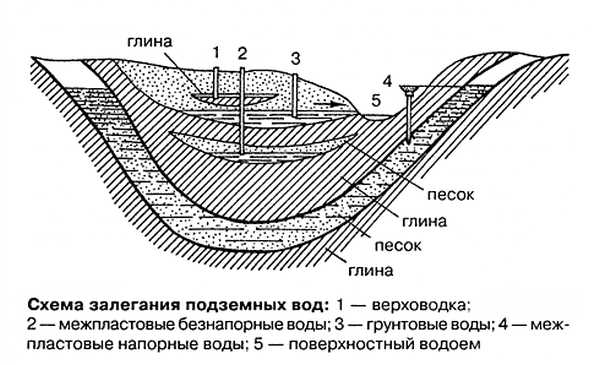

  • защищает колодец  от верховодки – как бы хорошо не заделывали швы в колодце, при ежегодном промерзании почвы в швах могут появляться трещины, которые необходимо заделывать каждый год. Качественный ремонт швов не всегда возможен, поэтому при появлении верховодки, через плохо заделанные швы в колодец из почвы могут поступать удобрения, насекомые, продукты жизнедеятельности животных, мусор. Причем проходя через почву, указанные вещества фильтруются, и практически не попадают в нижележащие водоносные слои. Поэтому так важно перекрыть доступ верховодки к колодцу. Глиняный замок хорошо справляется с этой задачей;
  • защищает оклеечную гидроизоляцию – глиняный замок надежно защищает гидроизоляцию из рулонных материалов (например, из рубероида) от прямого попадания потоков воды и контакта с грунтовыми водами, чем значительно увеличивают срок её службы.

.

Из чего сделать?
  • использовать лучше мятую жирную глину с содержанием  песка не более 5-15%;
  • глину замачивают и выдерживают некоторое время, не давая засохнуть. Это повышает её пластичность;
  • наилучший вариант для улучшения пластичности глины – заготовить её осенью и продержать в течение зимы на открытом месте. За это время она выморозится и хорошенько размокнет;
  • для улучшения качества глины для глиняного замка в неё добавляют 20% извести;
  • для устройства глиняного замка берут глину естественной влажности. В таком состоянии она не пересушена, не переувлажнена и хорошо поддается трамбованию. Для проверки влажности глины её сжимают в кулак, при этом  образуется комок, который не рассыпается.

.

Как определить качество глины?

Глины для строительства бывают разной жирности или пластичности, а для устройства глиняного замка или глиняной смазки больше подходят жирные. В свою очередь жирность  зависит от содержания в глине примесей — чем меньше примесей, тем жирнее. Жирность глины отличается даже в одном карьере.

Жирная глина почти не пропускает воду и с боль­шим трудом размывается водой, именно поэтому жирные сорта наилучшим образом подходят для устройства водоупорных или водостойких пере­мычек, запруд, плотин, за­мков вокруг колодцев для воды и погребов, отмостки вокруг зданий. Также жирные глины подходят и для уст­ройства глиносоломенных кровель, так как чем жирнее глина, тем меньше она будет вымываться дождями и талой снеговой водой из соломы, и тем дольше прослужит кровля без ремонта.

Средние глины также пригодны для гидроизоляционных работ, но для этого их необходимо очистить от песка путем отмучивания (техника описана ниже).

Существует множество способов, позволяющих проверить качество глины. Бывалым мастерам достаточно просто растереть образец глины между пальцами, но для этого нужна большая практика. При отсутствии опыта можно воспользоваться одним из нижеизложенных способов.



Способ первый (точный)

Берут пустой граненый стакан и разводят в нем глину водой. Ждут, и когда песок осядет, сравнивают разные виды глины. По результатам осмотра и делают вывод, пользуясь следующей шкалой для оценки: жирные глины содержат песка 10-15%, средние – 15-25%, тощие глины — более 25%.



Способ второй (самый простой)

берут образец глины, не загрязненной землей, торфом и корнями трав, и расти­рают между пальцами. Если сырье жирное, то при растирании не ощущаются песок, камешки и пр., материал мягкий, как сало, и пластичен, т. е. легко размягчает­ся и принимает любые придаваемые формы.

Сформированный  глиняный шарик диаметром до 5 см при его разминании руками не должен рассыпаться, а должен быть похож на хорошее тесто или замазку. Если же на поверхности шарика образуются трещины или он рассы­пается, то такой материал непригоден для гидроизоляционных и кровельных работ.

Шарик из жирной глины, брошенный с вы­соты 1 м на бетонный или деревянный пол, принимает форму лепешки, которая не растре­скивается и не рассыпается.

Если поверхность шарика из глинистого грунта, высушенного на солнце и на ветру, сильно растрескивается, то показатель жирности – высокий;  если растрескивается незначительно – жирность средняя; совершенно не растрескивается – глина тощая.

Чистая жирная глина при пробе «на зуб» не скрипит, песок в ней не ощущается.

 Способ третий

Применяется при наличии нескольких сортов разных глин и занимает около 1 суток. Для анализа берут по 50 г каждого сорта глины и делают из каждого образца по одному шарику. Шарики медленно высушивают в тени, без ветра. После высушивания все шарики одновремен­но опускают в небольшие емкости с водой.

Шарик из тощей глины разваливается через 2 часа. Такой материал совершенно непригоден для устройства глиняного замка, гидроизоляции и кровельных работ.

Шарик из хо­рошей жирной глины в течение 24 часов (а иногда и более) не разваливается. Промежуточные варианты свидетельствуют о средних показателях жирности.

Отмучивание глины

по сути это процесс обогащения глинистого грунта посредством отделения частиц глины от песка и камней. Метод основан на свойствах глины, у которой частицы медленно оседают в воде в отличие от частиц песка и камней.  При отмучивании из исходного сырья получают глину с меньшим содержанием песка, что приводит к повышению её жирности. Способ подходит в тех случаях, когда невозможно найти глину для строительства с нужными показателями жирности.

В общем случае для отмучивания исходный глинистый грунт заливают водой, хорошо размешивают и дают отстояться, и далее медленно сливают воду. При этом существующие способы отмучивания различаются только по способу слива воды.

Для отмучивания понадобится большая емкость (бочка или бачок), не важно, из ка

rinnipool.ru

Всегда ли нужно создавать вокруг колодца глиняный замок? » Аква-Ремонт

Добрый день. Решили обзавестись на даче собственным колодцем. Наняли мастеров, которые выкопали шахту и поставили бетонные кольца. При утрамбовывании грунта снаружи вокруг колец возникла спорная ситуация. Мы знаем, что для защиты колодца от верховодки и осадков сверху делают глиняный замок. Но мастера сказали, что это необязательно, и предложили заменить на мягкую отмостку из песка, щебня и гидроизоляционной пленки. Посоветуйте, что лучше защищает: глина или второй вариант?

Недостатки глиняного замка

Если вы доверили дело профессиональной бригаде, то есть смысл прислушаться к их рекомендациям и вот почему. Глиняный замок очень редко удается сделать идеально плотным. Для этого глина должна обладать хорошей пластичностью, сминаться в руках и трамбоваться настолько плотно, чтобы внутри не оставалось пустот и пузырьков воздуха. В большинстве случаев хозяева глину не мнут, а просто забрасывают вокруг первого кольца и топчут ногами либо трамбовкой. При такой укладке глина не создает цельный водонепроницаемый слой, а просто блокирует проникновение влаги с поверхности почвы. Но через пустоты под замком легко проникает верховодка, которая просачивается через грунт, а не по поверхности земли, и таким образом попадает в саму шахту.

Если хорошо сделана герметизация швов колец и промазаны все стенки, то верховодка вряд ли испортит вашу воду. Проблема в ином: накопившаяся под глиняным замком влага зимой превратится в лед. А если ваш район отличается пучинистыми грунтами, то земля начнет увеличиваться в объеме и с силой давить на первое колодезное кольцо. Как итог – могут разорваться швы и произойти горизонтальное смещение верхней части шахты. А значит, внутрь начнет попадать весь мусор, приносимый с осадками и грунтовыми водами. Такие последствия обычно имеют глиняные замки, не закрытые сверху водонепроницаемым материалом (бетоном, плиткой), а просто засыпанные землей.

По-видимому, мастера эти нюансы знают и решили заменить старый дедовский способ гидроизоляции на более современный. Возможно, и качество глины у вас не очень, и грунт сильно промерзает зимой. К тому же глиняный замок рекомендуется делать спустя год-два после копки шахты, чтобы грунт возле стенок уплотнился и осел естественным образом. А до этого верх прикрывают какой-нибудь временной гидроизоляцией. Ждать ваша бригада столько времени не желает, поэтому предлагает вполне разумный выход – выстелить мягкую отмостку.

Особенности гидроизоляции мягкой отмосткой

Разберемся, в особенностях такого варианта гидроизоляции. Мягкую отмостку создают вокруг второго сверху кольца, потому что первое расположено на поверхности. Ширина сооружения – 1,2-1,3 метра. Основные материалы – песок и гидроизолирующая плотная пленка. Самый прочный вариант пленки – та, которую используют для создания прудов. К ним может добавляться геотекстиль и декоративное покрытие вроде плитки, камня, гравия или травы. В вашем случае в качестве декоративного верхнего слоя мастера собирались укладывать щебень.

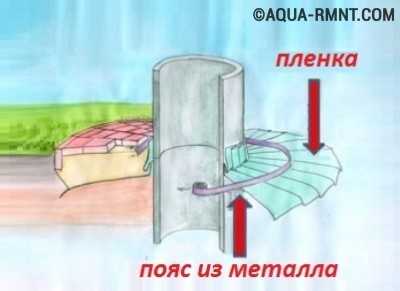

Гидроизоляционная пленка натягивается одним краем на бетон, закрывая шов между первым и вторым кольцами, чтобы создать дополнительную блокаду для просачивания верховодки

Технология укладки

Вся конструкция напоминает слоеный пирог, где первой выкладывается пленка, затем песок, поверх – геотекстиль (если надо заблокировать прорастание сорняков) и декоративный материал.

Последовательность:

  1. Снимается весь плодородный слой земли (на уровень глубины второго кольца).
  2. Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
  3. Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
  4. Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
  5. Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.

При таком способе никакое пучение грунта не разорвет шов, потому что он закрыт плотной, свободно прилегающей пленкой, которая сможет подстраиваться под подвижки почвы.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

что это, как его сделать и зачем он нужен

Устраивая колодец, каждый домовладелец мечтает о чистой воде. Но в реальности далеко не всегда эти мечты сбываются. И не обязательно из-за влияния внутренних причин — загрязнённых подземных вод. Гораздо чаще вода в колодце далека от понятия «чистая», потому что в него попадают стоки с поверхности, не очистившиеся естественным природным фильтром.


Колодец

Грамотная конструкция колодца, а главное — правильное строительство этой конструкции убережёт резервуар с водой от загрязнения.

Колодец — это водозаборное сооружение

Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.


Не всегда вода в колодце чистая

О колодезных кольцах вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: о колодезных кольцах. Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

В колодце должна быть только вода

О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.


Внутрь колодца не должно попадать ничего постороннего

Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.


Горловина колодца должна быть надёжно закрытаГорловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.


Установите над колодцем ручной насос — это практично

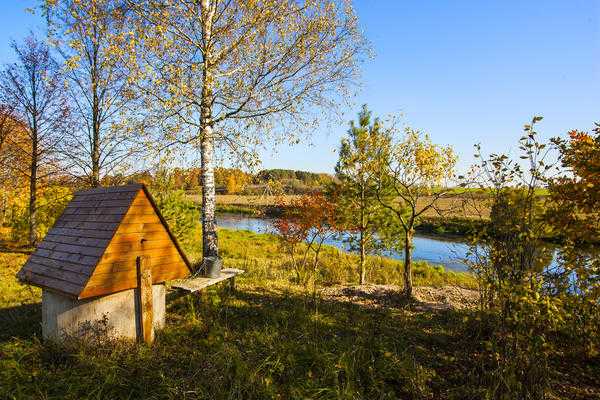

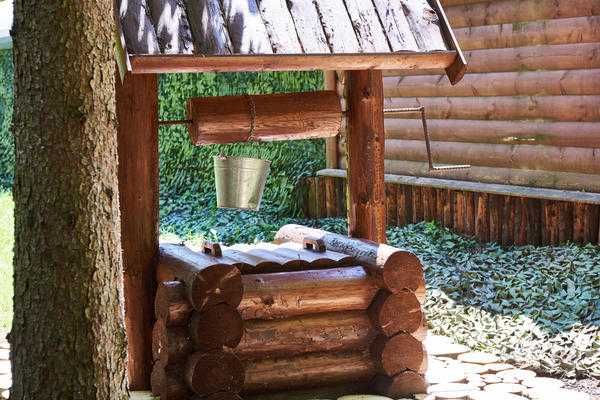

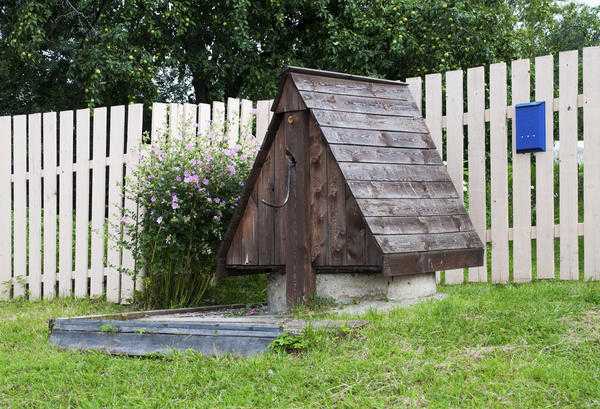

Домик для колодца

Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.


Навес отводит атмосферную воду от стенок колодца

Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

О морозах

Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.
Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.


Для защиты от промерзания колодца хватит плотной крышки

Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

Глиняный замок: что это, как его сделать и зачем

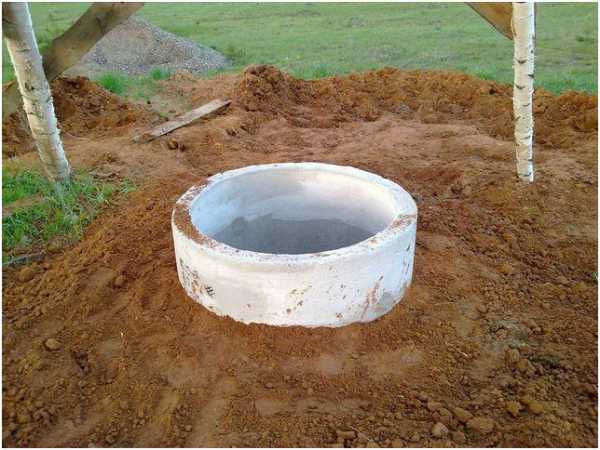

Один из заключительных этапов создания колодца — засыпка и уплотнение грунта вокруг верхней части ствола. Часто заказчики требуют, а колодезники, соответственно, предлагают устройство глиняного замка.


Глиняный замок вокруг ствола колодца. Фото с сайта kolodecgrad.ru

Однако далеко не всегда этот элемент правильно функционирует и вообще необходим. Часто, наоборот, глиняный замок наносит вред.



Что такое глиняный замок

Глиняный замок — это гидроизоляционное сооружение из глины определённого качества вокруг фундаментов, колодцев, погребов, бассейнов, устраиваемое там, где требуется ограничить поступление воды. Характеристики таких сооружений регламентировались Строительными нормами и правилами (например, СНиП II-53-73 «Плотины из грунтовых материалов» — уже не действует).

Глина служит гидроизолятором, потому что состоит из мелких частиц (размером менее 0,002 мм), имеющих форму хлопьев, как рыбья чешуя или чечевица. Поры между частицами глины тоже малы, их размер составляет около 0,005 мм.


Глина

При увлажнении глиняные частички набухают и перекрывают доступ воде, точнее, вода через глину проходит, но очень медленно. И если у неё есть другой путь, то вода выберет его вместо крайне неспешного просачивания через глину.

Как работает правильный глиняный замок

Особенности строения глины (мелкие плоские частицы-хлопья) и определяют функционирование глиняного замка. СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников" (взамен СанПиН 2.1.4.544-96) рекомендует его устройство при строительстве колодцев. В частности, пункт 3.3.4 этого документа гласит: «По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 метра и шириной 1 метр».

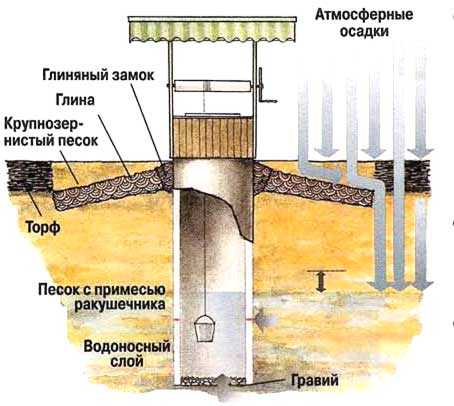

Устройство колодца и глиняного замка. Фото с сайта kolodec.ru

Если планируете устройство глиняного замка, обратите внимание на эти рекомендации — глубину и ширину. А самое главное, на то, что использовать нужно именно глину или жирный суглинок, то есть породы, содержащие в своём составе более половины частиц глины или не менее 40% (жирный суглинок). А не просто суглинок или даже супесь, где глиняных частиц не более 10%.

Глина для замка должна быть хорошо промята — только тогда она станет водоупорной. Фото с сайта iz-kirpicha.su

Также важно, чтобы глина была хорошо промята, а затем ещё и тщательно уплотнена. Когда глину мнут, плоские её частички занимают параллельное друг другу положение: «чечевички» плотно вкладываются одна в другую. При этом поры грунта уменьшаются, и глина перестаёт пропускать воду — становится глиняным замком.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Зачем глиняный замок колодцу? Чтобы не допустить стекания воды по наружной стенке, просачивания её через швы, и, в конце концов, попадания не прошедшей очистку влаги в колодец.

Как было сказано выше, гидроизоляция из глины будет работать, только если глина правильно подготовлена и уложена. Поэтому просто некая глиняная смесь, засыпанная и даже утрамбованная при укладке ногами или ручным инструментом, гидроизолирущего эффекта не даст. Зато будет прекрасно подвергаться морозному пучению — увеличению объёма грунта при замерзании в его порах воды. Это особенно характерно для глинистых грунтов.

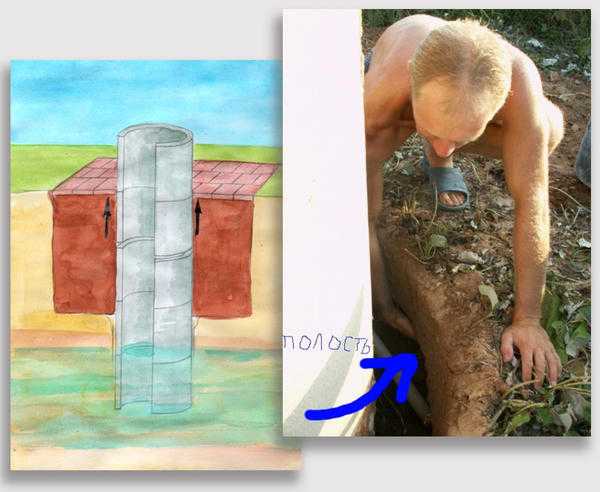

Как вредит «неправильный» глиняный замок. Фото с сайта kolodec.ru

Зимой глина вокруг колец расширяется. А так как расширяться в горизонтальном направлении она не может, то делает это в вертикальном — вдоль ствола шахты, при этом отрывает верхние кольца. Под пластом глины образуются полости: грунт вокруг колец продолжает несколько лет усаживаться, а замок имеет другую плотность и структуру. В образовавшиеся каверны попадает вода и всякий мусор, в том числе и трупики погибших мелких животных.

Неправильно устроенный глиняный замок не препятствует попаданию неочищенной поверхностной воды в колодец, а ещё больше усугубляет этот процесс. Поэтому, если вы не уверены в том, что гидроизолирущий слой глины будет уложен правильно, лучше не создавать себе лишние проблемы.

Дренаж и отмостка

Чтобы отвести воду непосредственно от стенок колодца, помимо устройства широкого навеса над колодцем, нужно выполнить мягкую отмостку, а при необходимости (если колодец находится в ложбине рельефа) и водоотводящий дренаж.


Правильно устроенный колодец не создаст проблем с его использованием

Тогда ваш источник воды будет питаться только грунтовыми водами, и вы сможете избежать проблем с регулярным ремонтом колодца: осаживанием оторвавшихся после зимы колец, попытками удержать их от регулярных сезонных подвижек с помощью металлических пластин и болтов и прочими неприятностями.

7dach.ru

что это такое и как сделать своими руками + видео » SanDizain.ru

Собственный колодец – это круглогодичный доступ к чистой, свежей и «живой» воде. Но чтобы природный ресурс всегда радовал такими положительными свойствами, нужно надежно уберегать источник от пагубных воздействий извне. Для этого вокруг колодца сооружают разного рода защитные конструкции, которые изолируют его от внешней среды. Один из вариантов подобной защиты – глиняный замок. Предлагаем детально изучить эту конструкцию, дабы понять, что она собой представляет, какие функции выполняет, и как ее грамотно сделать своими руками – далее к вашему вниманию не только полезные сведения, но и подробная инструкция монтажа с видео.

Назначение замка

Глиняный замок – это защитная конструкция из плотной глины, обрамляющая оголовок колодца. По стандартам его глубина должна быть около 2 м, а ширина – не меньше 0,5 м. Замок плотно окутывает колодец, за счет чего изолирует его от пагубных внешних факторов.

Главная функция глиняной конструкции – защита колодца от осадков, талой воды, грунтовых вод и разного рода загрязнений. При этом замок служит защитой не только для чистой воды внутри колодца, но и для внешних стенок сооружения – он выступает в роли их гидроизоляции, тем самым увеличивая срок эксплуатации источника.

Преимущества глиняного замка:

  • высокая надежность конструкции;
  • отсутствие необходимости ежегодно обслуживать уже закрепленные швы колодца;
  • сравнительно низкая стоимость монтажа за счет доступности рабочего сырья;
  • отсутствие влияния глины на состав воды.

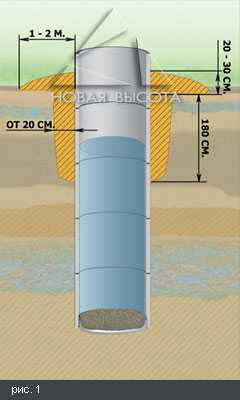

Глиняный замок: схема

Но есть у глиняной защитной конструкции и недостатки:

  • наличие песка в глине, что снижает осадку замка;
  • увеличение слоя глины на уровне промерзания земли, что может спровоцировать деформацию конструкции.

Совет. Чтобы несколько нивелировать минусы глиняного замка и защитить его от разрушения в ходе эксплуатации, конструкцию следует закрепить отмосткой.

Подготовка и предостережения

Глиняный замок нельзя назвать универсальным решением для всех колодцев. В каких же случаях его монтаж стоит отложить?

Во-первых, глиняную конструкцию рекомендуется обустраивать только, если колодец уже эксплуатируется не меньше года – данный период необходимо выдержать, чтобы произошла естественная усадка грунта. Если пренебречь этим нюансом, после укладки замка в толще земли вокруг колодца очень быстро образуются пустоты, в которых будут погибать насекомые и размножаться бактерии.

Во-вторых, с глиняным замком необходимо повременить, если от колодца планируется проводить водопровод – к защитным мероприятиям лучше переходить уже после организации коммуникаций.

В-третьих, глиняные кольца нежелательно возводить на почвах, которые склонны к сильному пучению – тут существует риск деформации ствола колодца или смещения его швов.

Дачный колодец

Если все упомянутые предостережения не имеют никакого отношения к вашей ситуации, можете приступать к заготовке глины для защитного замка. Здесь подойдет не любой материал – глина должна быть жирной и содержать не более 15% песка. Чтобы улучшить пластичность сырья, его нужно заранее замочить. Также перед использованием материал обязательно должен отлежаться. Идеальный вариант – заготовить глину поздней осенью и оставить на всю зиму.

Важно! Глину нельзя заменять супесью, смесью песка и гравия или грунтовыми отвалами – из-за низкой пластичности этих материалов замок быстро растрескается.

Технология сооружения замка

Строительство глиняного замка для защиты колодца выполняется по следующей схеме:

  1. Выкопайте вокруг колодца траншею глубиной 2 м и шириной 0,5 м – в ходе рытья должен показаться второй соединяющий шов сооружения.
  2. Закройте дно и стенки траншеи геотекстилем или прочной полиэтиленовой пленкой. Для максимальной гидроизоляции сооружения можно использовать рубероид.
  3. Придайте глине рабочую консистенцию – добавьте к глине 20% извести, чтобы улучшить ее прочность, а затем, постепенно подливая воду, вымешивайте смесь до пластичного состояния. Глину можно мять или бетономешалкой, или строительным миксером. Чтобы проверить консистенцию глины, сделайте из нее небольшой комок – если он не распадется, готовый материал подходит.

    Сооружение замка

  4. На дно траншеи выложите первый слой глины 15-20 см и тщательно выровняйте его тяжелой трамбовкой. Затем уложите второй такой же слой, смочите глину и утрамбуйте ее.
  5. Уложите третий слой, но уже 30-40 см и снова разомните глину трамбовкой. Продолжайте засыпать увеличенные слои глины, пока полностью не заполните траншею. В финале качественно пройдитесь по всей площади полученного замка тяжелой трамбовкой – важно, чтобы конструкция была максимально плотной, иначе ее защитные способности будут слабыми.

Выполнение отмостки

Когда глиняный замок готов, приступайте к созданию отмостки. Зачем она нужна? Дело в том, что после обильных дождей или таяния больших объемов снега даже максимально утрамбованный замок может начать раскисать – его верхний слой будет то намокать, превращаясь в грязь, то высыхать комками. Это постепенно приведет к разгерметизации защитной конструкции. Некоторые владельцы колодцев не желают возиться с отмосткой и просто закрывают глиняный замок подсыпкой из щебня и песка, но, как показывает практика, этого не всегда достаточно. Так что, если вы заинтересованы в долговечности глиняного замка, без отмостки не обойтись.

В качестве покрытия рекомендуется использовать или тротуарную плитку, или камень – эти материалы достаточно прочны и долговечны. Технология выполнения отмостки довольно проста:

  1. Застелите глиняный замок геотекстилем или любым другим изоляционным материалом с похожими функциональными свойствами.
  2. Уложите на изоляционную стяжку выбранный отделочный материал. Обязательно сделайте небольшой уклон, чтобы обеспечивался отвод лишней влаги из зоны колодца и замка.

Монтаж отмостки

Если вы хотите сделать отмостку еще более надежной, можете поступить следующим образом: после укладки изоляционного материала установите на него невысокую опалубку, а затем залейте глиняный замок бетонным раствором – после его высыхания уложите плитку или камень.

Как видите, у глиняного замка есть все основания претендовать на звание одного из наиболее эффективных вариантов защиты для колодцев. При грамотном выполнении он будет не один год успешно справляться со своими функциями, так что, если хотите получить качественную конструкцию, следуйте выверенной технологии и не отходите от правил – только так вы обеспечите своему источнику воды надежную защиту.

Глиняный замок колодца: видео

Глиняный замок: фото



sandizain.ru

Глиняный замок

Если не забывать, что строительная отрасль существует столько же, сколько человечество, то древнейшей из наук стоит считать дисциплину о том, как оградить подземную часть строения от воздействия того, что в древности именовали «мать сыра земля». Она, действительно, во все времена была «сыра», и строители понимали это, достигнув совершенства в способах устранения проблемы. Доказательством тому – древние города, такие как Венеция. При этом следов применения битумов и гудронов не отмечено - гидроизоляционные материалы из нефти в строительстве стали внедряться лишь с XIX века.



В чем же секрет строительного колдовства? Сказать, что зодчие использовали глину – ничего не сказать. Итальянская паста тоже изготавливается из муки, но не все мучные изделия – макароны, тем более что не все макароны – паста. С глиной дела обстоят точно так же. До нас дошла легенда о древней технологии «глиняного замка», которая во все века закрывала тему сохранности фундаментов в обводненной среде. Правда, сегодняшние сведения о глиняном замке дают лишь общее представление о том, как за счет глины обеспечить гидроизоляцию подземных частей возводимого сооружения. Само искусство, похоже, уже утрачено, потому что современные теоретики в один голос отмечают недостаточность глиняного замка для капитального решения проблемы гидроизоляции. Как же тогда, позвольте спросить, относиться к подвалам Санкт-Петербурга, которые с 18 века стоят сухими, хотя были построены во влажных грунтах на уровне ниже залегания подземных вод? Между прочим, там применялась технология глиняного замка, которая, как можно видеть, до сих пор выглядит примером успешного решения поставленной задачи…



Впрочем, тайны глиняного замка как безотказного способа гидроизоляции, могут открыться на уровне самодеятельного строительства. Пытливый ум человека, возводящего сооружение своими руками, способен уловить принцип, которым руководствовались древние строители. Оказывается, глина радикально меняет свои свойства, когда ее мнут, смешивая с водой. Получившееся тесто, способно образовать водоупорный экран, если им заполнить траншею по периметру цоколя здания. Глубина и ширина определяется уровнем обводнения почвы и глубиной залегания подземных потоков. Это и есть глиняный замок.  Характерно, что эта технология в древние времена использовалась не только как способ гидроизоляции, но и как связующий материал. В богатых хоромах и храмах глиняный замок нередко накладывался на кирпичную выстилку полов, а сверху клали декоративный камень или керамическую плитку. Этот момент приоткрывает возможную причину легендарной непробиваемости «древней глины»: она имела адгезивные свойства! Не случайно глину молотили цепями, подливая бычью кровь, навозную жижу и еще черт знает что… Добивались, чтобы прилипала?

Сегодня на рынках представлен бесконечный ассортимент рулонных и обмазочных средств гидроизоляции, но вы, если располагаете не только интуицией, но и руками, терпением, а главное, - дефицитом денежных средств, будете использовать только глину.

Полный список объектов, при возведении которых следует использовать технологию глиняного замка:

  • искусственный водоем (пруд и т.д.)
  • колодец;
  • погреб;
  • фундамент любого сооружения, находящийся во влажном грунте.

Подробнее о глиняных замках

Для глиняного замка используют мятую (смоченную) жирную глину, в крайнем случае – суглинок, с содержанием песка менее 15%. Тощая глина не обеспечивает должной защиты от проникновения воды.

Жирная глина пластична, она медленно намокает и долго сохнет. Ее цвет не имеет абсолютно никакого значения, поэтому на него обращать внимания не следует. Сделать надежную гидроизоляцию поможет правильная подготовка материала к использованию. Для этого глину замачивают, накрывают и оставляют вылеживаться на неопределенное время, контролируя, чтобы она не пересохла.

Специалисты рекомендуют заниматься заготовкой материала осенью и оставлять его на открытом воздухе до весны. За этот период проходит цикл постепенного замораживания и оттаивания глины, что поспособствует равномерному проникновению влаги через межслоевые пространства во все частички. В итоге получается однородный, пластичный материал, пригодный для использования в глиняном замке. Для дополнительного улучшения качества в состав гидроизоляционной смеси добавляют известь, но не более пятой части от общего объема.

Глина не должна быть ни переувлажненной, ни пересушенной. Проверить требуемую влажность можно простым народным способом. Необходимо набрать горсть «настоявшейся» породы, после чего попробовать сжать ее в кулаке. Если образованный комок не рассыпается и не проскальзывает сквозь пальцы, то материал считается готовым к использованию.

Глина не портится от времени и практически не требует материальных затрат на покупку, так как находится практически повсюду в общем пользовании. А правильно выполненный глиняный замок:

  • не нуждается в ремонте – в нем самопроизвольно не возникают трещины;
  • не размывается грунтовыми водами, но нуждается в защите от ливневых стоков;
  • препятствует проникновению воды, но пропускает влагу к стенкам фундамента, в связи с чем рекомендуется дополнительно сделать поверхностную гидроизоляцию.

При устройстве глиняного замка следует обратить внимание на тип грунтов, расположенных в зоне возведения строения. При наличии вокруг фундамента песчаного или супесчаного слоя расширение глины при замерзании большой роли не сыграет. А вот для глинистой и суглинистой почвы увеличение объема замка в результате морозного пучения может привести к непредвиденным ситуациям. В этом случае важно, чтобы вертикальные поверхности фундамента были ровными – без выступов, углублений и расширений в верхней части конструкции. Иначе созданные самой природой выталкивающие усилия могут приподнять строение, выдавливая фундамент вверх.

Как сделать глиняный замок

Ширина гидроизоляции из мятой глины зависит от глубины залегания фундамента, причем для верхней и нижней части размер может быть разным. При стандартном заглублении подземной конструкции до двух метров, ширина замка на нижней отметке должна составлять не менее 40см, а на верхней – не менее 25см. Укладывать глину следует в установленную заранее опалубку равномерными слоями по 5-10см с обязательной трамбовкой каждого пласта. Если пазухи котлована соответствуют размеру гидроизоляционного замка, то от опалубки можно будет отказаться.

При большом объеме работ, занимающем более одного дня, уложенную и утрамбованную глину следует прикрыть пленкой, во избежание высыхания открытой поверхности, образования трещин в теле замка или попадания дождевой воды.

Пленка потребуется и по завершении укладки глиняной гидроизоляции до требуемой отметки. В накрытом состоянии замок следует оставить не менее чем на две недели, после чего можно будет приступать к устройству отмостки вокруг дома.

Источник: http://semidelov.ru/mar/glinyanyj-zamok-vokrug-fundamenta-kak-sdelat-oblast-primeneniya-o/





sector.house

Делаем своими руками глиняный замок для колодца

Оформление глиняного замка

Колодец на дачном участке – ледяная, «живая», кристально чистая вода круглый год. Но для того, чтобы обеспечить ей такие свойства необходимо правильно выполнить обустройство сооружения.
Одним из таких устройств является глиняный замок на колодец. Если он сделан качественно вода всегда будет чистой, а швы, расположенные между кольцами не порвутся никогда.
В статье рассматривается вопрос, как сделать глиняный замок вокруг колодца своими руками.

Зачем нужен глиняный замок

Для сохранения в колодце чистой питьевой воды в течение многих лет, когда делать его необходимо соблюдать два важных условия:

  • Гарантировать герметичность его стенок.
  • Обустроить глиняный замок.

Если изначально рубленый деревянный колодец изготавливают таким образом, чтобы «посторонняя» вода не поступала через его стенки. Да и сама древесина расширяется от влаги и герметизирует все щели, то устройство из бетонных колец герметизировать сложнее.
Сейчас многие заводы, производящие железобетонные изделия, изготавливают специальные кольца из бетона для колодцев, у которых уже установлены замки на стыках. Остается только заделать швы между кольцами специальной мастикой для герметизации.
Технология копки колодца состоит в следующем:

  • Сначала копается шахта.
  • В нее устанавливаются кольца, между землей и шахтой из колец образуется зазор примерно четыре сантиметра на всю глубину устройства.
  • Новый колодец должен дать усадку, это происходит чаще всего во время паводка, между шахтой и землей зазор заполняется верхней водой, почва размокает, начинает падать и плотно обжимает шахту.
  • При этом на швы между кольцами действует сильное давление воды.
  • Часть швов не выдерживают и рвутся, а в колодец попадает мутная талая вода, которая может заполнить колодец до краев, вокруг колодца земля дает усадку — «проваливается». Это может произойти и из-за затяжных дождей.

Преимуществами изготовления элементов из глины являются:

  • Надежность защиты конструкции от попадания талых и грунтовых вод, дождя.
  • Нет необходимости заделывать швы каждый год.
  • Небольшая цена.

К недостаткам относятся:

  • Необходимость в обустройстве дополнительной гидроизоляции.
  • В зоне промерзания почвы необходимо увеличение слоя глины. Обычно это происходит весной и может деформировать сооружения.
  • В глине избыток песка до 30%. Что может привести к достаточно большому снижению осадка глины по окончании монтажа замка.

Как подобрать глину для замка

Глиняные замки обычно возводятся из жирной глины с максимальным содержанием песка до 15%. Если жирной глины нет, ее можно заменить другой.
Улучшение пластических свойств материала, который используется для производства надёжных замков, достигается его замачиванием и последующим вылеживанием.

Совет: Необходимо следить, чтобы глина не пересохла.

Для повышения пластичности глины ее заготавливают осенью и оставляют лежать на открытом месте всю зиму. В этом случае глина постепенно замораживается и промокается, что ведет к проникновению воды во все частицы материала, и делает его пластичным.

Совет: Улучшит качество глины, которая берется для сооружения глиняных замков, можно добавив в неё примерно 20% извести.

Где применяются глиняные замки

Глиняные замки используются во многих случаях.
Но чаще всего применяют их:

  • При сооружении фундаментов. Грунт, который непосредственно прилегает к фундаменту, замещается на жирную хорошо промятую и утрамбованную глину.
    Из неё формируется небольшой склон. Он обеспечивает от фундамента отток воды.
    В этом случае от воздействия влаги сохраняется не только фундамент, но и подпол или подвал — всё пространство под домом, которое остаётся суше.
  • Часто для гидроизоляции колодцев устраивают глиняные замки. Инструкция предлагает, как примерно делается глиняный замок: колодец окапывается на глубину примерно 200 сантиметров, толщиной – 20 сантиметров.
    В полученное пространство утрамбовывается плотно мягкая жирная глина. Вокруг колодца в верхней части, выполняется отмостка колодца из глины не менее одного метра шириной и 20 — 30 сантиметров высотой и тоже хорошо уплотняется.
    Это дает возможность, образовавшемуся глиняному замку, препятствовать попаданию верховодки в колодец, которая несет в себе удобрения и разные органические вещества, вымываемые из почвы.

Устройство глиняного замка колодца

  • Устройство глиняного замка всё популярнее становится при изготовлении искусственных водоёмов. Именно такое сооружение является единственной возможностью для создания полностью саморегулируемого пруда с замкнутой экосистемой.
    При его изготовлении для котлована, вырытого под пруд, на дно и стены последовательно укладывают три слоя глиняного густого теста, толщиной примерно 15 сантиметров каждый. При этом эти слои должны быть тщательно вымешаны и утрамбованы.
    По берегам устраивается слой глины выше предполагаемого уровня воды примерно на 15 сантиметров. Затем поверх глиняного замка укладывается слой гравия или крупных камней, мелкими камушками или речным песком засыпается устройство сверху. После этого вода в пруде сквозь стенки не будет уходить, и приятно будет ходить по дну.

Как выстелить мягкую отмостку вокруг колодца

Иногда на вопрос нужен ли глиняный замок при сооружении колодца специалисты рекомендуют обойтись мягкой отмосткой.
Связано это с тем, что делать глиняный замок лучше через два года после копки колонны, когда уплотнится и осядет естественным образом грунт возле стенок. А пока верх можно прикрыть временной гидроизоляцией.
Особенности мягкой отмостки:

Организация мягкой отмостки

  • Основные материалы для устройства: песок и плотная гидроизолирующая пленка. Добавить к ним можно геотекстиль, плитку, камень, гравий или траву.
  • Натягивается гидроизоляционная пленка на бетон одним краем, закрывая между кольцами шов. Этим создается дополнительная блокада для просачивания верховодки.
  • Конструкция выполняется по типу слоеного пирога: сначала укладывается пленка, потом песок, сверху – геотекстиль и декоративный материал.

Технология укладки состоит в следующем:

  • Весь плодородный слой земли снимается на уровень глубины установки второго кольца.
  • Укладывается пленка: один ее край закрывает грунт около стенки не менее метра, на само кольцо заводится второй. При этом он закрывает шов между первым и вторым кольцом.
  • Пленка хорошо прижимается к колодцу, она не должна сползать. Для этого металлической лентой оборачивается стенка первого кольца, и крепко придавливается пленка.
  • Крепление осуществляется шурупами непосредственно к бетону. Задачу можно упростить: вокруг кольца пленку можно зафиксировать скотчем, обмотав его несколько раз. Но в этом случае необходимо место оклейки закрыть декоративным материалом.
  • Сверху пленки насыпается песчаная подушка с уклоном от колодца и кладется декоративное покрытие.

Этот способ предохраняет шов от разрывов, при любом пучении грунта. Свободно прилегающая пленка, сможет подстраиваться под любые подвижки почвы.
Как сделать правильно глиняный замок можно увидеть на видео. В этой статье представлены некоторые положения об устройствах.

moikolodets.ru

Некоторые заблуждения желающих иметь колодец: устройство глиняного замка

Устраивая колодец, каждый домовладелец мечтает о чистой воде. Но в реальности далеко не всегда эти мечты сбываются. И не обязательно из-за влияния внутренних причин — загрязнённых подземных вод. Гораздо чаще вода в колодце далека от понятия «чистая», потому что в него попадают стоки с поверхности, не очистившиеся естественным природным фильтром.

Колодец

Грамотная конструкция колодца, а главное — правильное строительство этой конструкции убережёт резервуар с водой от загрязнения.

Колодец — это водозаборное сооружение

Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.

Не всегда вода в колодце чистая

Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

В колодце должна быть только вода

О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.

Внутрь колодца не должно попадать ничего постороннего

Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.

Горловина колодца должна быть надёжно закрыта

Горловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.

Установите над колодцем ручной насос — это практично

Домик для колодца

Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.

Навес отводит атмосферную воду от стенок колодца

Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

О морозах

Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.

Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.

Для защиты от промерзания колодца хватит плотной крышки

Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

Глиняный замок: что это, как его сделать и зачем

Один из заключительных этапов создания колодца — засыпка и уплотнение грунта вокруг верхней части ствола. Часто заказчики требуют, а колодезники, соответственно, предлагают устройство глиняного замка.

Глиняный замок вокруг ствола колодца.

Однако далеко не всегда этот элемент правильно функционирует и вообще необходим. Часто, наоборот, глиняный замок наносит вред.

Что такое глиняный замок

Глиняный замок — это гидроизоляционное сооружение из глины определённого качества вокруг фундаментов, колодцев, погребов, бассейнов, устраиваемое там, где требуется ограничить поступление воды. Характеристики таких сооружений регламентировались Строительными нормами и правилами (например, СНиП II-53-73 «Плотины из грунтовых материалов» — уже не действует).

Глина служит гидроизолятором, потому что состоит из мелких частиц (размером менее 0,002 мм), имеющих форму хлопьев, как рыбья чешуя или чечевица. Поры между частицами глины тоже малы, их размер составляет около 0,005 мм.

Глина

При увлажнении глиняные частички набухают и перекрывают доступ воде, точнее, вода через глину проходит, но очень медленно. И если у неё есть другой путь, то вода выберет его вместо крайне неспешного просачивания через глину.

Как работает правильный глиняный замок

Особенности строения глины (мелкие плоские частицы-хлопья) и определяют функционирование глиняного замка. СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников" (взамен СанПиН 2.1.4.544-96) рекомендует его устройство при строительстве колодцев. В частности, пункт 3.3.4 этого документа гласит: «По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 метра и шириной 1 метр».

Устройство колодца и глиняного замка.

Если планируете устройство глиняного замка, обратите внимание на эти рекомендации — глубину и ширину. А самое главное, на то, что использовать нужно именно глину или жирный суглинок, то есть породы, содержащие в своём составе более половины частиц глины или не менее 40% (жирный суглинок). А не просто суглинок или даже супесь, где глиняных частиц не более 10%.

Глина для замка должна быть хорошо промята — только тогда она станет водоупорной.

Также важно, чтобы глина была хорошо промята, а затем ещё и тщательно уплотнена. Когда глину мнут, плоские её частички занимают параллельное друг другу положение: «чечевички» плотно вкладываются одна в другую. При этом поры грунта уменьшаются, и глина перестаёт пропускать воду — становится глиняным замком.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Зачем глиняный замок колодцу? Чтобы не допустить стекания воды по наружной стенке, просачивания её через швы, и, в конце концов, попадания не прошедшей очистку влаги в колодец.

Как было сказано выше, гидроизоляция из глины будет работать, только если глина правильно подготовлена и уложена. Поэтому просто некая глиняная смесь, засыпанная и даже утрамбованная при укладке ногами или ручным инструментом, гидроизолирущего эффекта не даст. Зато будет прекрасно подвергаться морозному пучению — увеличению объёма грунта при замерзании в его порах воды. Это особенно характерно для глинистых грунтов.

Как вредит «неправильный» глиняный замок.

Зимой глина вокруг колец расширяется. А так как расширяться в горизонтальном направлении она не может, то делает это в вертикальном — вдоль ствола шахты, при этом отрывает верхние кольца. Под пластом глины образуются полости: грунт вокруг колец продолжает несколько лет усаживаться, а замок имеет другую плотность и структуру. В образовавшиеся каверны попадает вода и всякий мусор, в том числе и трупики погибших мелких животных.

Неправильно устроенный глиняный замок не препятствует попаданию неочищенной поверхностной воды в колодец, а ещё больше усугубляет этот процесс. Поэтому, если вы не уверены в том, что гидроизолирущий слой глины будет уложен правильно, лучше не создавать себе лишние проблемы.

Дренаж и отмостка

Чтобы отвести воду непосредственно от стенок колодца, помимо устройства широкого навеса над колодцем, нужно выполнить мягкую отмостку, а при необходимости (если колодец находится в ложбине рельефа) и водоотводящий дренаж.

Правильно устроенный колодец не создаст проблем с его использованием

Тогда ваш источник воды будет питаться только грунтовыми водами, и вы сможете избежать проблем с регулярным ремонтом колодца: осаживанием оторвавшихся после зимы колец, попытками удержать их от регулярных сезонных подвижек с помощью металлических пластин и болтов и прочими неприятностями.

Источник

zakustom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
