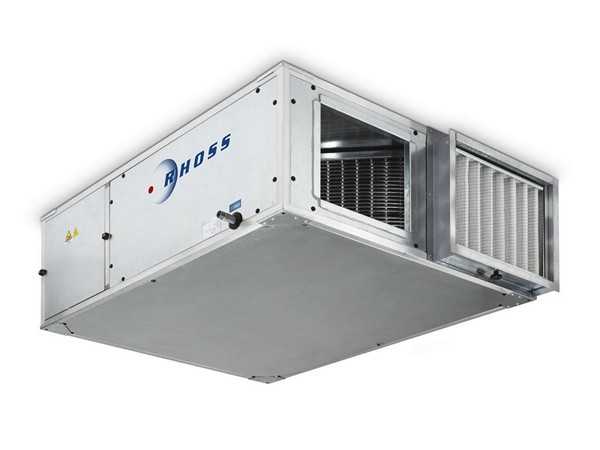

Рекуператор воздуха - что такое и зачем?

Всем известно, что для создания в помещении здорового микроклимата необходима вентиляция. В помещение должен поступать чистый воздух с улицы, но одновременно с этим удаляется такой же объем воздуха из помещения. Зимой вместе с оттоком «отработанного» воздуха безвозвратно уходит из помещения ценное и такое дорогое по нынешним временам тепло, а летом, когда в помещении работают кондиционеры, приточный жаркий воздух лишь усложняет их работу. Так вот, для того, чтобы в буквальном смысле этого выражения не пускать деньги на ветер, и придуман был рекуператор воздуха.

Слово «рекуператор» происходит от латинского «recuperatio», что означает обратное получение или возвращение. В нашем случае это теплообменник, зимой возвращающий тепловую энергию, утекающую из помещения с удаляемым воздухом, а летом препятствующий проникновению жары с приточным воздухом.

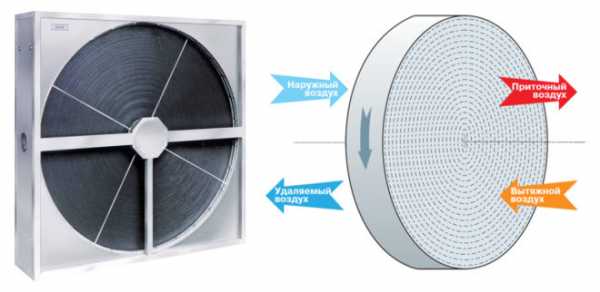

Принцип работы роторного рекуператора

Так как же устроен рекуператор тепла, и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой двухстенный теплообменник, в котором, не перемешиваясь, встречаются два потока воздуха — вытяжной и приточный. Из-за разности температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый охлаждается. Кроме того, при охлаждении теплого воздуха из него удаляется влага вследствие конденсации ее на стенках теплообменника.

[include id=»1″ title=»Реклама в тексте»]

Рекуперация является, по сути, методом сокращения потерь через вентиляционную систему, то есть технологией энергосбережения. При помощи рекуперации можно сохранить более 70% уходящего тепла. Энергия используется повторно в одном технологическом процессе! Существуют рекуператоры различных мощностей и конструкций.

По схеме движения теплоносителей (прямоточные, противоточные)

По конструкции (трубчатые, ребристые, пластинчатые и т.д.)

По назначению (для подогрева воздуха, жидкостей, газов)

Роторный тип рекуператора ↑

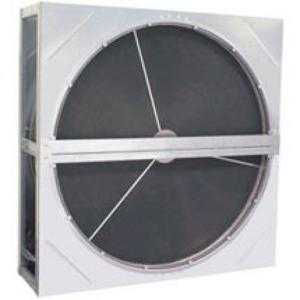

Роторный рекуператор характеризует отличный КПД, главный минус — крупные габариты

Представлен коротким цилиндром, начиненным плотно упакованными продольно расположенными слоями гофрированной стали. Располагается такой ротор в направлении оси проточно-вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя вытяжной теплый воздух, затем приточный холодный воздух. Происходит поочередное нагревание и охлаждение пластин, тепло отдается поступающему холодному воздуху. Роторные рекуператоры отличаются высокой эффективностью, но они достаточно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная вентиляционная камера.

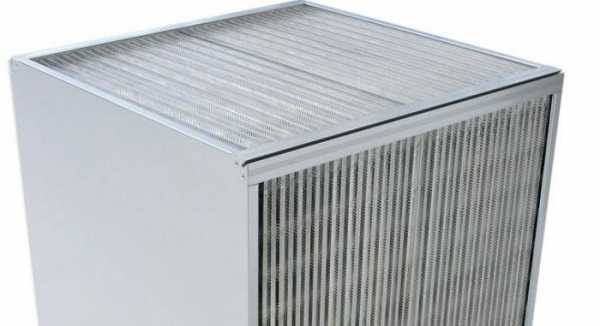

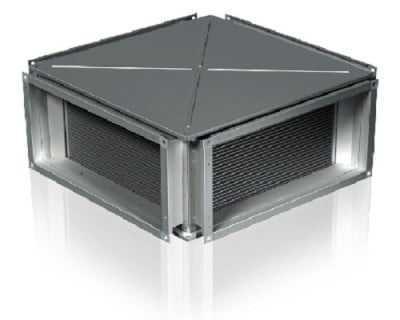

Рекуператор пластинчатого типа ↑

Главный минус пластинчатого рекуператора — частое обмерзание приточной стороны расположенных вне помещений пластин в зимний период

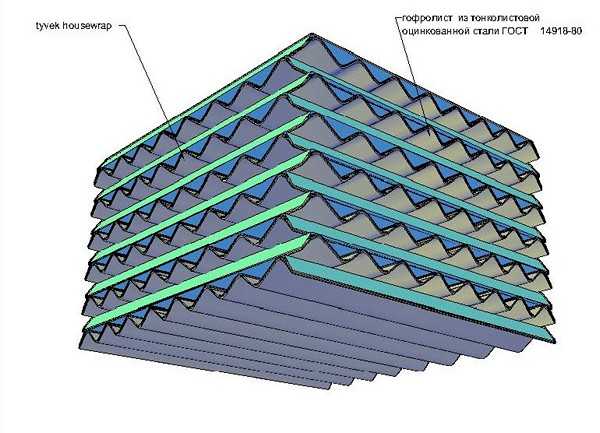

Представлен кассетой, в которой каналы прохождения приточного и вытяжного воздуха разделены пластинами из листов оцинкованной стали. Потоки не смешиваются, но теплообмен неизбежен из-за того, что пластины одновременного охлаждаются и нагреваются с разных сторон.

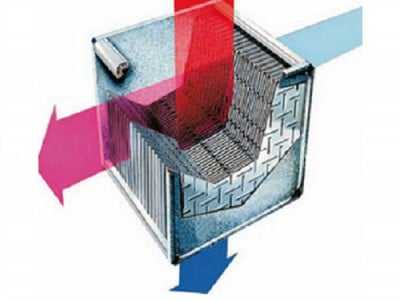

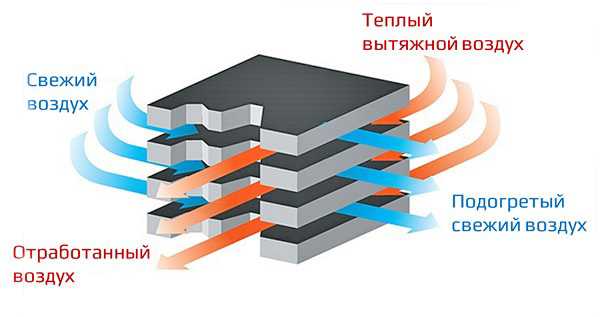

Пластинчатый воздушный рекуператор (его еще называют перекрестно-точным) довольно распространен из-за невысокой стоимости и компактной конструкции. Но есть одна особенность — высока вероятность обмерзания устройства со стороны вытяжки, если наружная температура будет достаточно низкой, из-за образования конденсата в вытяжных каналах.

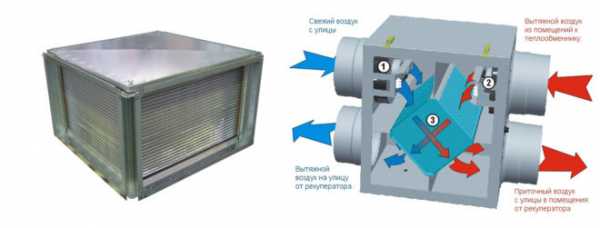

Устройство и принцип работы пластинчатого рекуператора

Если оценивать эффективность пластинчатых рекуператоров, то КПД таких устройств — около 60%. Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и подвижных деталей), в таком устройстве не применяются какие-либо потребляющие электричество элементы.

Пластинчатый рекуператор, несмотря на некоторые недостатки, а именно: частое обмерзание теплообменника в холодную пору, конструктивную особенность обязательного пересечения труб обеих воздуховодов в рекуператоре, что может быть труднореализуемо, наиболее распространен для устройства приточно-вытяжной установки в домах, квартирах и гаражах. Обмерзание теплообменника решается путем периодичного включения приточного вентилятора или применением байпасного клапана.

[include id=»2″ title=»Реклама в тексте»]

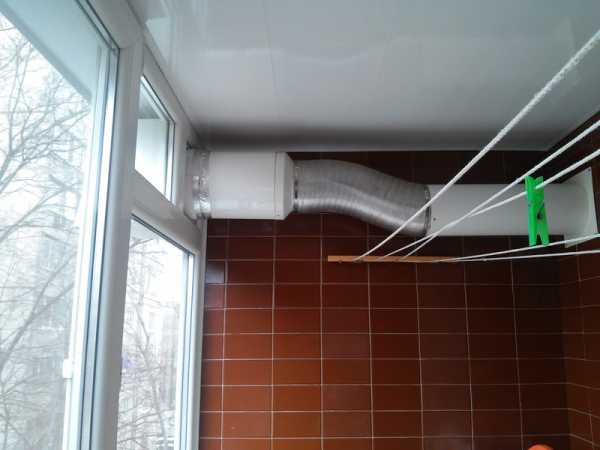

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим бытовой рекуператор в работе.

Как видите, самодельный рекуператор может быть достаточно эффективным.

Рассмотрим способы обустройства системы вентиляции в гараже. Вентиляция в гараже может быть естественная, комбинированная и механическая.

  • Естественная вентиляция — это когда в гаражной стене пробивается отверстие для прохождения воздуха, а в потолок вставляется воздуховод для отведения «отработанного» воздуха.
  • При комбинированной вентиляции приток оставляют естественным, а вытяжную трубу дополняют вентилятором, работающим от электросети для принудительного воздухообмена.
  • Механическая вентиляция — самый дорогой, но в то же время и наиболее эффективный метод устройства воздухообмена. Отток воздуха и приток осуществляется принудительно, возможна конструкция с разными модулями для притока и оттока воздуха.

Работа агрегатов механической системы согласована, самым дорогим модулем является устройство обеспечивающее поступление свежего воздуха. В конструкции такого устройства обязателен вентилятор, фильтры, калорифер. Рекуператор привносит в конструкцию дополнительные возможности, рассмотренные нами выше.

Функции, работа, задачи ↑

  1. Эффективный теплообмен.
  2. Удаление конденсата.
  3. Высокая производительность.
  4. Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года +5 градусов, а использование подобной приточно-вытяжной установки с рекуператором часто заменяет использование отопительной системы.

Если вы задумали сделать пластинчатый рекуператор самостоятельно, то вам потребуется 4м2 оцинкованной жести, ее следует разрезать на пластины 20×30см и сложить их в штабель. Пластины должны быть идеально ровными, поэтому если применяется оцинковка, удобнее будет резать стопку из трех листов болгаркой, нежели применять ножницы по металлу. Для создания дистанционного зазора между пластинами можно приклеить к ним рамки из полосок технической пробки (толщина 2мм). Промежутки между пластинами должны быть не менее 4мм, чтобы не было слишком большого сопротивления воздушному потоку. Важно правильно подобрать сечение рекуператора — скорость потока воздуха должна быть равна или чуть больше 1м/с. После укладки всего штабеля щели следует залить герметиком нейтрального состава.

После высыхания герметика пластины следует положить в корпус (любая жестяная коробка подходящего размера). Корпус изготавливается из жести, в нем делаются отверстия, в которые вставляются пластиковые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели герметизируются силиконовым герметиком. Короб изготавливают из ДВП или фанеры толщиной 18мм, все стенки утепляют минеральной ватой. Суммарная площадь пластин составит 3,3м2 при производительности 150м3 /ч, собранный таким образом рекуператор должен иметь эффективность 50—60%. В зимний период, при наружной температуре воздуха ниже —10°C пластинчатые рекуператоры могут обмерзать, поэтому для периодического размораживания в теплой их части необходимо установить датчик изменения давления. При обмерзании приточный воздух будет проходить через байпас, а теплообменник начнет оттаивать согреваемый вытяжным воздухом.

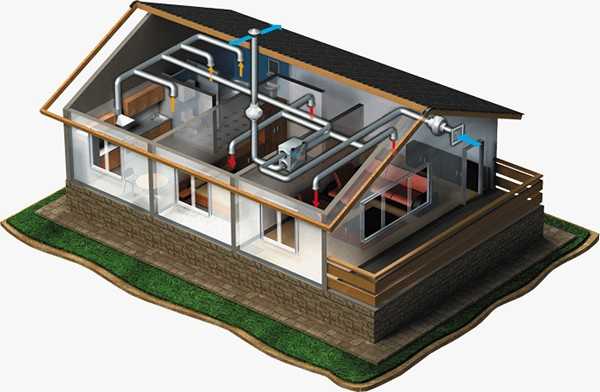

Современному дому система приточно-вытяжной вентиляции просто необходима. Ведь лишь традиционным вентиляционным каналам на кухне и в ванной комнате поддерживать здоровый микроклимат в помещении не под силу. Современные отделочные материалы чаще всего «не дышащие», технологии направленные на энергосбережение (производство пластиковых окон, например) позволяют получить практически герметичное помещение. Дополнительная приточно вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решит проблему развития грибков и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, и тем более, для гаража (избыточная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в совокупности со «спертым» воздухом губительны для здоровья человека) — это крайне необходимое устройство.

strmnt.com

принцип работы, преимущества, недостатки и технология изготовления своими руками

Главная » Инженерные системы » Рекуператор воздуха для частного дома: принцип работы, преимущества, недостатки и технология изготовления своими руками

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

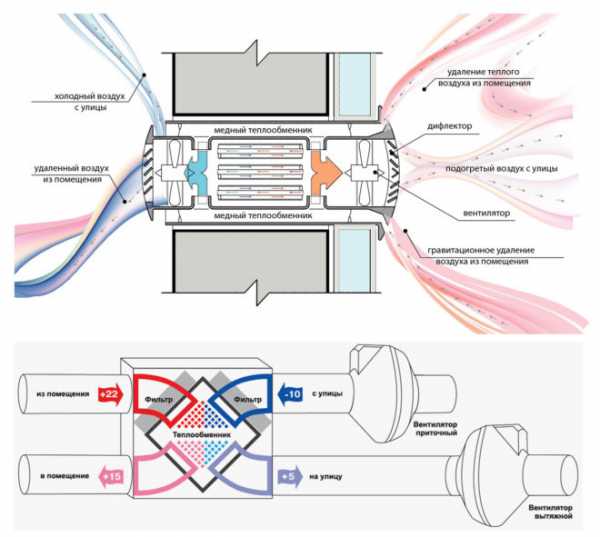

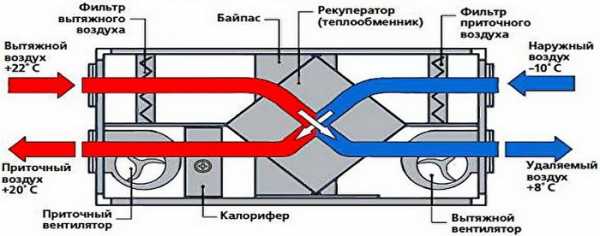

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

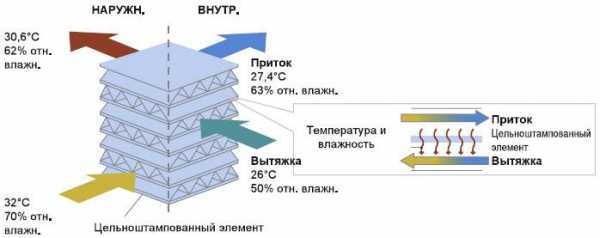

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

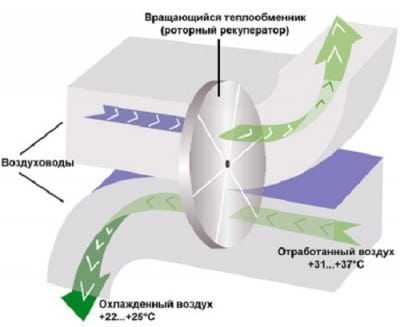

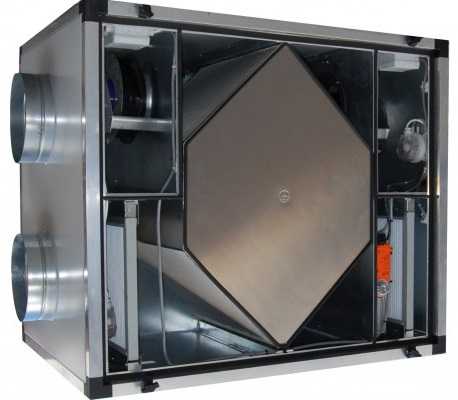

Роторный рекуператор и схема его работы

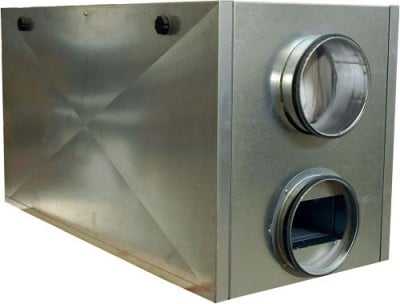

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

  • Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

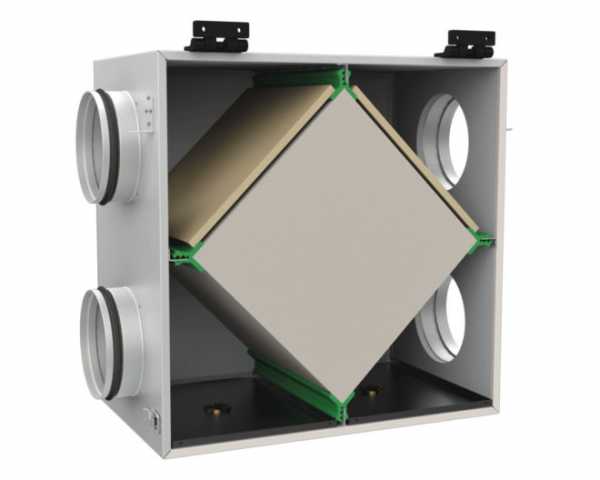

    Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

  • Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

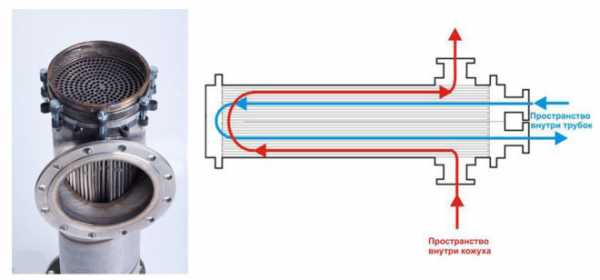

    Рекуператор с конструкцией из стальных трубок

  • Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

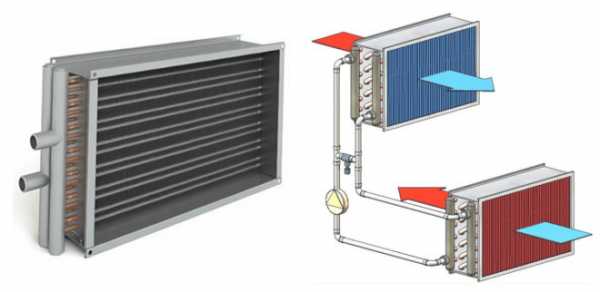

    Рециркуляционный водяной рекуператор для вентиляции в общественных местах

  • Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

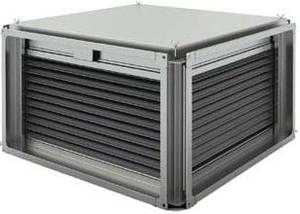

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

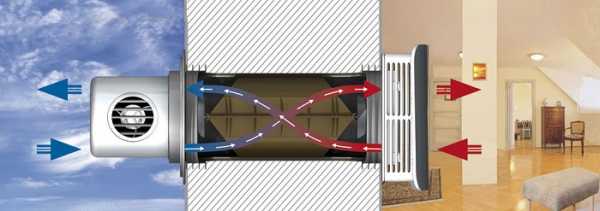

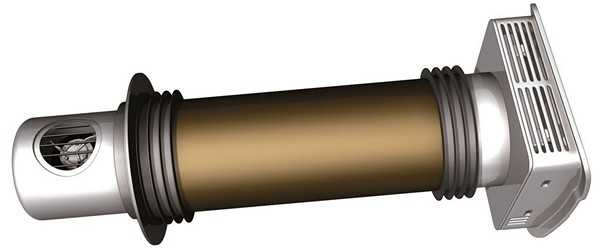

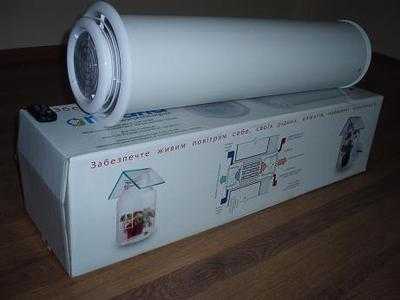

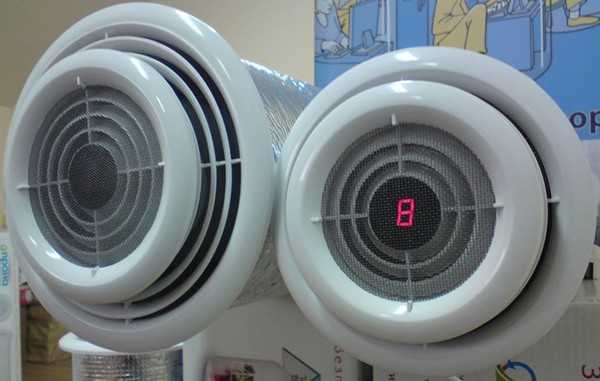

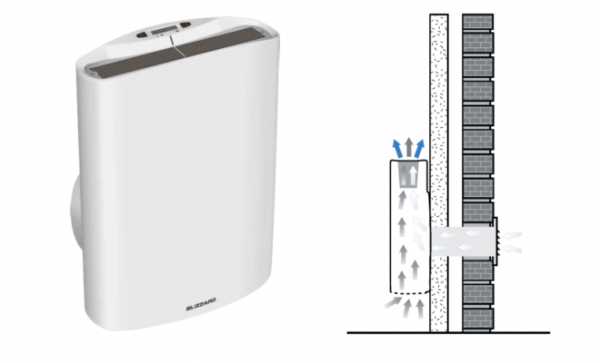

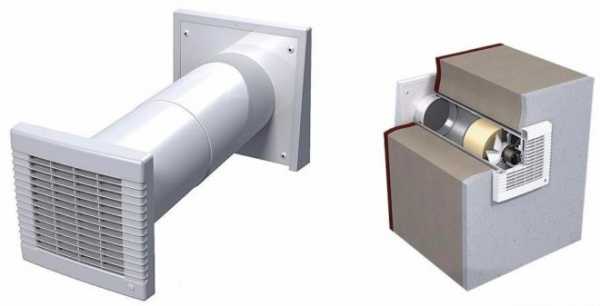

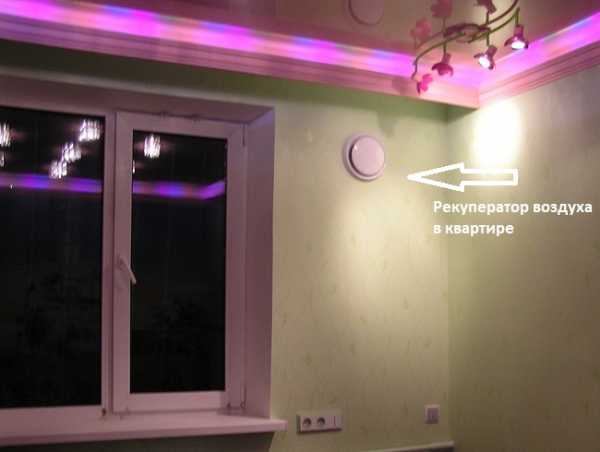

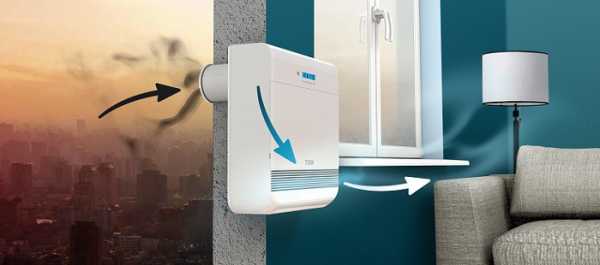

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T1 – T2), где:

  • Q (Вт) – мощность устройства;
  • L (м3/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м3/ч;
  • Т1 (оС) – температура воздуха после рекуперации;
  • Т2 (оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 оС, а с улицы поступает воздух температурой -10 оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

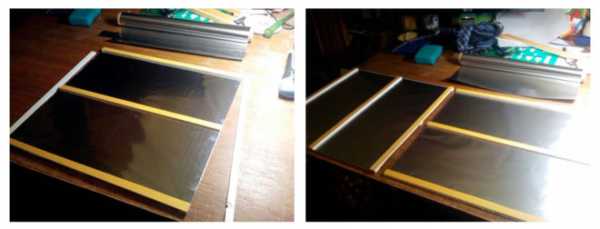

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

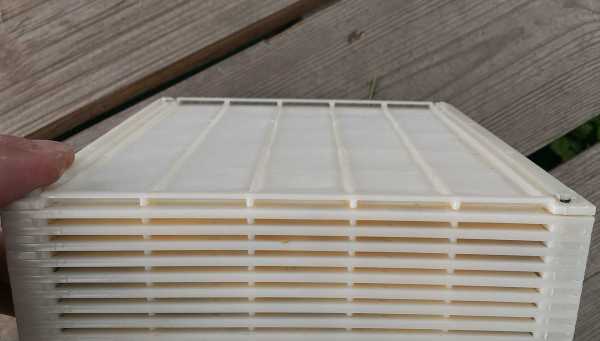

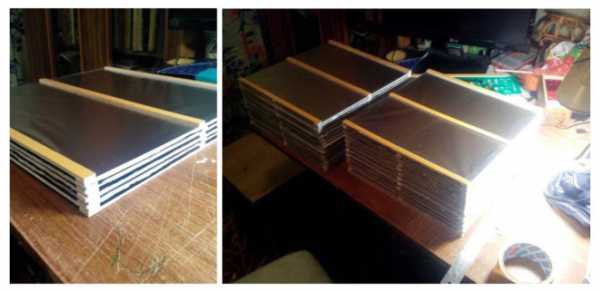

    Сборка пластин в единый теплообменник

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

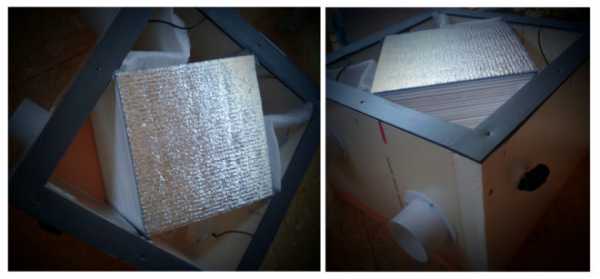

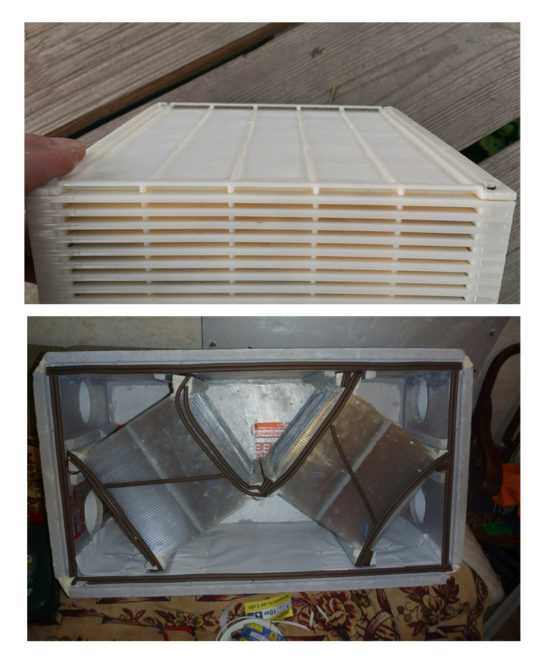

    Установка теплообменника в корпус из дерева или металла

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

    Корпуса для пластинчатого теплообменника

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

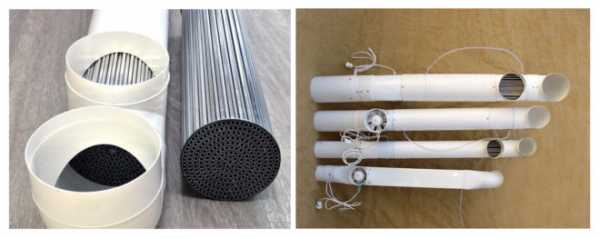

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

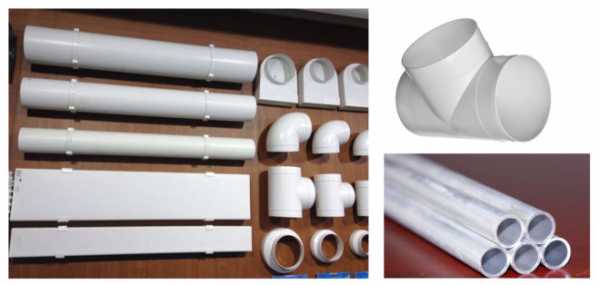

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

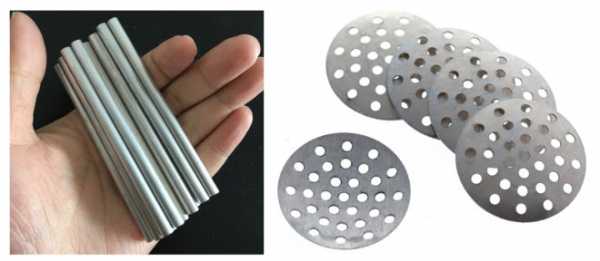

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

  • tр – температура воздуха после рекуперации;
  • tу – температура воздуха до рекуперации;
  • tд – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

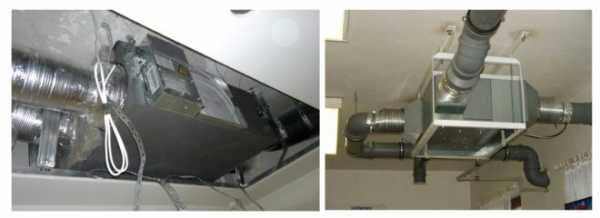

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

  1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
  2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
  3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

kakpostroit.su

для частного дома своими руками, рекуперация тепла в системах вентиляции для квартиры

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздухуВряд ли кто-то поспорит, что намного приятнее жить в уютном и хорошо вентилируемом доме, чем в помещении со спертым, застоявшимся воздухом. К тому же, регулярное и своевременное проветривание положительно действует на здоровье людей. Вот только при естественном проветривании происходит потеря тепла из помещения. Для того, чтобы исправить положение дел, необходимо пользоваться таким современным прибором, как рекуператор воздуха. Данное оборудование обеспечивает обогрев всему дому, и дает возможность забыть о такой проблеме, как потеря тепла.

Рекуператор воздуха для дома: принцип работы

Сам по себе процесс рекуперации представляет собой возврат некоторой части тепла. В том случае, если мы говорим о воздухе, то подразумевается нагревание входящего в помещение холодного потока при помощи удаляемого теплого вытяжного. Такие конструкции на сегодняшний день весьма распространены. Рекуперативная установка имеет полное название – приточно-вытяжная конструкция, или приточный рекуператор.

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном

Данное оборудование функционирует за счет обмена потоков тепла. Говоря более понятно, в холодное время повышенная температура внутри помещения нагревает воздух, идущий снаружи, летом же, этот процесс происходит в обратном порядке. Для возможности проводить данную процедуру искусственным путем и создали рекуператор воздуха.

Принцип работы любого рекуператора заключается в следующем:

  • Воздух из комнаты передвигается вдоль трубы с квадратным сечением;
  • В поперечном ему направлении передвигаются приточные потоки;
  • Поскольку между ними есть специально предназначенные препятствия в виде пластин, смешивания холодного и горячего воздуха не происходит.

Смешивание поступающего и удаляемого воздуха в устройстве не происходит. Но и полную рекуперацию выполнить практически не удается, даже если вы применяете современный прибор. Оптимальным показателем прогрева поступающего в помещение воздуха является температура 100 °C.

Бытовые рекуператоры: самый лучший тип устройств

Все знают, что для создания в доме здорового микроклимата нужна вентиляция. В любое помещение всегда должен поступать свежий, чистый природный воздух. Однако, в холодное время года, через окно вмести с ним поступает и холод, который мы стараемся всячески сберечь. А вот летом, когда работает кондиционер, приточный жаркий поток воздуха лишь усложняет его работу. Именно, для того, чтобы оборудование на работало впустую, и придумали рекуператор воздуха.

Принципиальная схема рекуператора очень проста и выглядит как двустенный теплообменник, где, не мешая друг другу, встречаются два воздушных потока – вытяжной и приточный.

Разность температур воздушных масс способствует обмену между ними тепловой энергией, в следствие чего теплый воздух охлаждается, а холодный нагревается. Кроме этого, когда охлаждается теплый воздух, из него уходит влага и оседает на стенках теплообменника.

Наиболее распространенными рекуператорами считаются:

  • Пластинчатый;
  • Грунтовый;
  • Роторный;
  • Водяной;
  • Коаксиальный;
  • Трубчатый;
  • Крышное устройство.

Последняя модель эксплуатируется только на предприятиях промышленности. Коэффициент его полезного действия меняется в пределах от 55 до 68. Наиболее простым по действию и подключению считается пластинчатый рекуператор, который вполне можно изготовить самостоятельно.

Воздушный теплообменник своими руками из сотового поликарбоната: материалы для изготовления

Слово «рекуператор» берет свое начало от латинского «recuperatio», означающее обратное получение в системах, возвращение. В данном случае это обменник тепла, зимой возвращающий назад тепловую энергию, которая утекает из помещения вместе с удаляемым воздухом, а в жаркую погоду препятствующий проникновению тепла с приточным воздухом.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока

Рекуперация, или вытяжка, является современным методом сокращения затрат тепла через систему вентиляции, то есть, своеобразной технологией энергосбережения. С помощью рекуперации можно сэкономить более 70% выходящего тепла. Энергию мы используем повторно при проведении одного технологического процесса. Изготавливают рекуператоры различных конструкций и мощностей.

Купить такой механизм предоставляется возможным в любом специализированном магазине, однако для экономии финансов гораздо лучше сделать расчет и изготовить рекуператор самостоятельно.

Оборудование и материалы, необходимые для самостоятельного изготовления современного пластичного рекуператора:

  • Кровельное железо, обработанное цинком, или же листовой алюминий, текстолит, медь;
  • Лента фольги;
  • Техническая пробка, которая имеет толщину 0,2 см;
  • Обычный герметик с силиконовой основой;
  • Жестяная, фанерная, или металлическая коробка;
  • 4 фланца, сделанных из пластика;
  • Воздуховодные трубы;
  • Датчик для отображения перепадов давления;
  • Уголок для установки стоек;
  • Материал для изоляции;
  • Электрический лобзик;
  • Метизы.

Изготовить рекуператор своими руками не сложно Необходимо лишь грамотно разработать чертежи, следовать пошаговой инструкции, и соблюдать некоторые правила и советы специалистов.

Самодельный стеновой рекуператор воздуха своими руками: пошаговая инструкция

Если вы решили сделать пластинчатый рекуператор лично, а не приобрести его в готовом виде, то вам потребуется четыре квадратных метра оцинкованной стали или алюминия. Ее нужно разрезать на пластины 30×20см и уложить их в штабеля. Пластины нужно делать идеально ровными. Если вами применяется оцинковка, то на много удобнее будет резать сразу несколько листов болгаркой, а не мучатся, пытаясь порезать ножницами по металлу каждый лист.

Далее выполните такие шаги:

  • Для создания зазора между пластинами приклейте к ним рамки из полос технической пробки;
  • Промежутки между каждой из пластин делайте не менее 4мм, иначе будет слишком большое сопротивление воздушному потоку;
  • При проектировании работ важно правильно определить сечение рекуператора. Воздушный поток должен двигаться со скоростью чуть больше 1м/с.
  • После выкладки всего штабеля следует щели залить герметиком подходящего состава.
  • Убедившись в высыхании замазки, соорудите корпус. Он изготавливается из жести.

Затем в него вставляются пластиковые фланцы. Все щели затираются силиконовым герметиком. Из ДВП или фанеры изготавливают короб, все стенки которого утепляют минеральной ватой.

Как выбрать воздушный рекуператор

Современному дому или квартире рекуперативная система с приточно-вытяжной вентиляцией просто необходима. Тех вентиляционных каналов, которые есть у нас в ванной и на кухне абсолютно недостаточно для того, чтобы обеспечивать достаточный приток воздуха в помещение. Что особенно необходимо там, где жилище оборудовано с помощью современных отделочных материалов, и являются просто «не дышащими» пространствами.

Рекуперационные системы вентиляции обеспечивают приток свежего воздуха в помещение, создавая таким образом благоприятный микроклимат

Дополнительное приточно-вытяжное оборудование с рекуператором дает возможность обеспечить в помещении нормальный воздухообмен, а также решить проблему размножения грибков и плесени в них

Рекуператорная система для квартиры, дачи, гаража или частного дома, на сегодняшний день совершенно необходимое устройство. Однако нужно знать несколько секретов, которые помогут вам сделать правильный выбор оборудования.

Какой прибор лучше выбрать для своего помещения:

  • Если в вашей квартире окна пластиковые и нужна эффективная вентиляция, тогда отдайте предпочтение готовой производственной компактной сборке ДРТВВ, такое устройство называется «тёплая форточка».
  • Для частного домовладения с не маленькой полезной площадью, вполне подойдёт одна из особенностей пластинчатого перекрёстного или противоточных типов. Именно они имеют высокий КПД, и являются наиболее простыми в самостоятельном изготовлении.

При определении подходящей вам модели рекуператора нужно обратить внимание не только на цену изделия. Учитывать стоит и величину эксплуатационных расходов. В нашей стране отлично зарекомендовал себя компактный вентиляционный прибор фирм «Прана» или «Экоклим».

Рекуператор своими руками (видео)

В зависимости от главного своего предназначения, площади, вида конструкции, а также в связи с установкой, рекуператоры широко используются в различных видах вентиляционных систем.


Добавить комментарий

teploclass.ru

что это и как изготовить

Как изготовить рекуператор воздуха своими руками? Такой вопрос интересует домашнего мастера. Каждый человек обладает своими представлениями о комфортабельности жилья. Но все эти соображения сводятся к одному несложному постулату: зимой в доме должно быть тепло и уютно, а летом, наоборот, — прохладно. Самостоятельно такие условия в доме создать сложно: зимой нужно дом отапливать, а летом — охлаждать. Обе эти операции достаточно энергозатратные, а стоимость энергии постоянно растет.

Нужно каким-то образом жилье утеплять:

  1. Уплотнить все проемы.
  2. Обеспечить герметичность закрывания окон и дверей.
  3. Хороший результат дает утепление стен жилища.

Прекратив какое бы то ни было движение воздуха в помещении, человек сталкивается с другой проблемой — недостатком воздуха. Нужен приток свежего воздуха, у которого есть только один путь — через вентиляционные каналы. На подачу свежего воздуха опять понадобится электроэнергия. К счастью, конструкция современных систем вентиляции уже учла эту необходимость.

Принудительная вентиляция

Что такое рекуперация? Ученые трактуют это понятие как повторное использование части энергии в том же технологическом процессе. Принудительная приточно-вытяжная вентиляция, где используется система рекуперации, способна увеличить свою энергоэффективность до 3 раз в сравнении с традиционными схемами вентиляций прямого тока воздуха.

Для предотвращения потерь энергии вентиляционная система оборудована специальным устройством вторичного использования тепла, его называют рекуператор. Рекуперативный теплообменник дает возможность избежать дополнительных затрат энергии на обработку приходящего потока свежего воздуха.
Наглухо закупоренная квартира от притока свежего воздуха получает целый комплекс преимуществ:

  1. Удаляются загрязнения и использованный воздух.
  2. Ограничивается возможность развития колоний болезнетворных микроорганизмов.
  3. Блокируется образование плесени.

Какие бывают виды рекуператоров? Любые внешние погодные условия практически никак не влияют на принудительную вентиляцию с рекуператором. Будучи теплообменником, рекуператор бытовой обеспечивает приходящий воздух энергией от воздуха удаляемого, при этом не смешиваясь с ним.

Виды рекуператоров

Система рекуперации может использовать многие способы вторичного применения энергии. Рекуператор тепла работает по определенному принципу. Виды его, в зависимости от этого, могут быть следующими:

  1. Трубчатый.
  2. Пластинчатый.
  3. Роторный рекуператор и другие.

Все схемы рекуператоров разделяются по способу передачи энергии от использованного воздуха свежему.

Способы увеличения КПД

Функционирование теплообменника характеризуется тем, насколько эффективно он переносит тепло от одного агента к другому. Чтобы система была эффективной, КПД рекуператора должен быть не ниже 70%. Логика подсказывает, что КПД теплообменника можно увеличить несколькими путями:

  1. Увеличить время контакта сред с разными температурами.
  2. Обеспечить большую площадь контакта агентов.
  3. Предварительный подогрев поступающего воздуха.

Очень хорошо, если этот подогрев удается осуществить за счет природных ресурсов.
Рекуператор воздуха своими руками сделать не так сложно. Оригинальным способом организации рекуперации является использование длинного куска трубы, закопанного на глубине порядка 2 метров. Подобный трубчатый рекуператор позволит согреть воздух зимой и охладить его летом.

Такое использование теплообменника позволяет достигнуть снижения вероятности обмерзания пластин рекуператора за счет заметной разницы температур воздуха на разных стадиях рекуперации. Дополнительные расходы на предварительный подогрев входящего потока отсутствуют. К тому же использование подогрева исключает образование росы на элементах теплообменника, способное в холодный период года привести к их обмерзанию.

Рекуператоры роторного типа. Роторный рекуператор функционирует с самым высоким КПД. В этом агрегате потоки теплого и холодного воздуха проходят в одном коробе навстречу друг другу. В коробе расположен диск с гофрированными металлическими пластинами, который конструктивно изготовлен так, что материал пластин сначала нагревается в потоке теплого воздуха, а затем, продолжая вращаться, попадает в холодный поток, где и отдает накопленное тепло.

Рекуперация в подобном теплообменнике не лишена своих недостатков, которые проявляются в частичном смешении двух потоков и необходимости увеличения диаметра теплообменного диска для достижения большего КПД. К тому же использование вращающихся элементов никогда не было достоинством системы.

Проблема выбора рекуператора для дома

Будучи очень популярным инновационным решением, рекуператор электроэнергии достоин очень долгого рассказа, но чертежи рекуператора своими руками гораздо интереснее, тем более что его можно успешно применить в своем доме. А начать следует с выбора типа рекуператора. Здесь вам должен пригодиться собственный опыт.

В квартире с пластиковыми окнами найдет применение «теплая форточка». В частном домовладении, где свободного места обычно хватает, используют пластинчатый рекуператор противоточного или перекрестного типа движения воздуха. Именно такой самодельный рекуператор проще всего сделать своими руками. Чертежи пластинчатого рекуператора и необходимой для его функционирования автоматики в достаточном количестве могут быть найдены в интернете и в специальной литературе.

Изготовление устройства

Как самостоятельно сделать пластинчатый рекуператор? Пластинчатые рекуператоры своими руками сделать несложно. Важно только хорошо понимать, как работают пластинчатые рекуператоры. Для этого должен быть хорошо усвоен принцип работы и изучена схема прибора. Первым делом необходимо решить вопрос материала теплообменных пластинок, тем более что единого варианта для пластин, наполняющих теплообменную кассету, нет. Поэтому материал можно использовать любой:

  • алюминиевый лист;
  • кровельная оцинковка;
  • листовой текстолит;
  • гетинакс и другие виды пластика.

Процесс обмена энергией никак не зависит от материала пластин. Гораздо большее влияние на работу теплообменника оказывает плотность набора пластин в кассете и количество используемых кассет. Чем большего КПД вам хочется достичь, тем больше кассет вам придется использовать в своем теплообменнике. Теоретически можно обойтись одним блоком пластинок, но большого размера.

Принцип работы рекуператора

Учитывая неизбежность образования на пластинах конденсата, рекуператор следует обеспечить системой удаления его из устройства. Для изготовления кассеты понадобится уголок для каркаса и материал для прокладывания пространства между пластинами. Для корпуса подойдет лист металла или толстая фанера.

Еще понадобится:

  • минеральная вата;
  • герметик;
  • крепления.

Пластинки следует собирать в пачки, стараясь сохранять края неповрежденными. В блоке их следует собрать не менее 70 штук. Края каждой пластины следует оклеить рейками или пробкой. Элементы склеиваются особым образом, крест-накрест. Такая конструкция обеспечит получение кассеты с чередующимися под прямым углом воздушными каналами. Кассета скрепляется силиконовым герметиком. Входящий воздух следует отфильтровать. Внутреннюю поверхность корпуса нужно оклеить минеральной ватой, слоем не меньше 4 см.

Кассету, являющуюся теплообменником, вставляют в специальные направляющие в корпусе, что делает ее легкодоступной для обслуживания. Для образования потока воздуха используют вентиляторы с регулируемой скоростью вращения. Самодельный рекуператор готов. Эффективность его работы будет зависеть исключительно от качества сборки аппарата.

tvoygarazh.ru

что это такое, применение, принцип работы

Рекуператор воздуха для квартиры — это небольшого размера, но очень эффективный теплообменный прибор, предназначенный не только для очистки воздуха, но и существенного снижения затрат на отопление.

Рекуператор в квартире выполняет одновременно две функции: притока и вытяжки воздуха. Многие, чего скрывать, считают это устройство ненужным излишеством, но те, кто уже им пользуется и оценил качества этого прибора, вряд ли уже смогут от него отказаться. Рекуператор воздуха — что это такое?

Это система вентиляции в вашей квартире или частном доме. Установка (монтаж) его становится еще более актуальной, если учесть то, что абсолютное число жителей нашей страны пользуются пластиковыми окнами и надежными металлическими дверями. Удобно, тихо, безопасно.

Но большим минусом этих современных атрибутов нашей жизни является плохая вентиляция наших квартир. Чистый воздух в квартиру практически не поступает. При наличии системы центрального отопления, он еще в добавок и очень сухой. Циркуляции воздушных потоков в помещении не происходит. Приобретая рекуператор для квартиры, вы решаете сразу несколько проблем:

— воздухообмен;
— увлажнение;
— обогащение воздуха кислородом.

Применение рекуператора воздуха для квартиры

А теперь давайте вспомним, как в холодное время года мы включаем разного рода обогреватели, а летом пользуемся кондиционерами, которые потребляют немалое количество электроэнергии совсем недешевой в наше рыночное время.

Рекуператор способен за короткое время полностью обновить воздух в вашей квартире, очистить его от пыли и других примесей, что особенно важно для людей, страдающих аллергией и для детей. К примеру, всего за каких то два часа он справится с этой задачей на площади типичной двухкомнатной квартиры.

Виды рекуператоров воздуха

Рекуператоры для квартиры бывают трех видов:

1. Пластинчатые.

Это устройство, состоящее из множества металлических пластинок, хорошо проводящих тепло. Приток и вытяжка в них осуществляется за счет того, при хорошем теплообмене воздух в пластинах не перемешивается. Рекуператоры данного вида лучше всего подходят для вентиляции больших по площади и высоте потолков квартир.

2. Роторные.

Этот вид рекуператоров отличается от пластинчатых устройств большим размером. Но, если кто-то сомневается, что громоздкие габариты могут нарушить интерьер его квартиры, то сомнения в этом случае совершенно не оправданы: современные модели роторных устройств хорошо вписываются в любое помещение. Приток и вытяжка воздуха в роторном рекуператоре осуществляется за счет крутящегося ротора (отсюда и его название), сделанного из гофрированной стали.

3. Этиленгликолевые.

Из-за сложности монтажа используются на больших объектах. Устройство этого вида состоит из двух теплообменников. Используемый теплоноситель, циркулирующий в них — этиленгликоль.

Роторный рекуператор воздуха

Преимущества рекуператора

1. Рекуператор воздуха для квартиры чаще всего выпускается производителями в форме цилиндра, состоящего из целого ряда трубочек или пластинок, изготовленных из керамики. Эти устройства удобны, компактны, не представляют сложностей при совершении монтажа.

2. Исходя из того, что рекуператор является прибором так называемой принудительной вентиляции, те же самые производители рекомендуют приобретать сразу два прибора: один из них будет работать на приток, другой на удаление уже отслуживших масс воздуха. Небольшие по размеру, рекуператоры для квартиры оснащены мощной системой очистки воздуха G4-F7.

3. Тепло в вашей квартире сохранится в зимние холода, прохлада и свежесть летом, при этом затраты за электроэнергию не очень сильно опустошат ваш бюджет. Это, пожалуй, является самым главным мотивом для приобретения рекуператора для вашей квартиры.

Принцип работы рекуператора воздуха

Недостатки рекуператоров воздуха

Но, конечно же, делая выбор, вам придется учесть и некоторые недостатки устройства, о которых надо знать еще до совершения покупки.

1. Рекуператор производит при работе много шума. Здесь надо заметить, что некоторые европейские фирмы научились бороться с этим недостатком: они встраивают в устройство приборы, способные подавлять шум.

2. Конструкция устройства допускает образование на его поверхности конденсата, по этой причине теплообменники могут обледенеть.

3. Цена данного товара зависит от многих факторов — от конкретной модели, от ее усовершенствования и т.д. Надо заметить, что некоторые виды рекуператоров для квартиры могут обойтись вам в несколько сотен евро, и это без учета оплаты его монтажа.

Рекуператор воздуха в частном доме: фото

Производители

Рекуператор для квартиры — это устройство, которое уже давно не вызывает споров о целесообразности его приобретения. Вопрос состоит лишь в том, какое устройство лучше, качественней, надежней, долговечнее.

Немецкая фирма по производству рекуператоров для квартир пришла на российский рынок относительно недавно, около пяти лет назад. Но за этот небольшой срок она продемонстрировала такое высокое качество своего товара, что многие потребители выбирают именно эту марку — Marley.

Вы можете выбрать здесь простенький электровентилятор и сложный агрегат для притока и вытяжки воздуха. Разнообразие ассортимента, высокое качество , доступная цена- вот что определяет лидирующие позиции фирмы Marley. Хочу представить лишь один пример рекуператора для квартиры — это рекуператор марки Marley MFnY-180.

Рекуператор фирмы Marley

При вполне доступной цене в пределах 24-25 тыс. руб устройство обладает следующими преимуществами:

1. Произведено в Германии.
2. Полная бесшумность.
3. Долговечность при эксплуатации.
4. Простота в монтаже.
5. Не требует обслуживания.
6. Фильтры, защищающие от пыли и других микрочастиц G3 и G4.
7. Исключается повышение влажности, а значит, исключается образование плесени и грибка.
8. Значительно сокращаются затраты на отопление.
9. Энергопотребление всего 3-7 Вт.
10. Имеется пульт ДУ.

Сегодня мы разобрали рекуператоры воздуха для квартиры и частного дома, что это такое. Рассмотрели их виды, устройство и применение, преимущества и недостатки. Смотрим видео отзыв.

Читайте также:

teplomex.ru

Рекуператор воздуха: что это такое и принцип работы

В этой статье рассмотрим:
Принцип работы рекуператора воздуха и его эффективность
Виды рекуператоров воздуха и чем они отличаются друг от друга
Как сделать рекуператор воздуха самостоятельно: инструкция

Что такое рекуперация? Переводя дословно с латинского, recuperatio – обратное получение чего-либо. Касательно воздуха это понятие подразумевает возврат тепловой энергии, уносимой воздухом через систему вентиляции. Именно о таком устройстве, помогающем вентилировать и не охлаждать помещения, мы поговорим в этой статье, в которой вместе с сайтом stroisovety.org ответим на вопросы: что такое рекуператор воздуха, как он работает, какие виды бывают у этого устройства и как его изготовить самостоятельно.

Рекуператор воздуха для частного дома схема

Принцип работы рекуператора воздуха и его эффективность

По своей сути, рекуператор воздуха для частного дома представляет собой ничто иное, как теплообменник, в котором выходящий из помещения воздух отдает большую часть своего тепла входящему с улицы – он его подогревает, предупреждая таким способом охлаждение помещений.

Комнатные рекуператоры воздуха фото

Устроен такой прибор достаточно просто – чтобы понять его принцип работы, представьте себе квадратную трубу, по которой выходящий из помещения воздух идет вдоль нее, а приходящий – поперек. При этом оба потока не смешиваются благодаря специальным теплопроводящим пластинам. Примерно так и устроен современный рекуператор для воздуха, в котором один поток отдает тепло другому. Эффективность работы такого устройства достаточно высока. Приведу цифры – если поток исходящего из помещения воздуха имеет температуру 21˚C, а на улице мороз -10˚C, то после рекуператора уличный воздух будет иметь температуру от +2 до +6˚C. Представляете, сколько энергии можно сэкономить с помощью этого устройства? Много! Счета за оплату энергоносителей снизятся в несколько раз.

Принцип работы рекуператора воздуха схема

Виды рекуператоров воздуха и чем они отличаются друг от друга

Разновидностей рекуператоров не так уж много. Можно выделить всего четыре основных вида, которые получили наибольшее распространение.

  1. Пластинчатые рекуператоры воздуха. Это самый распространенный тип подобных устройств, являющийся одновременно дешевым и эффективным. Их КПД составляет от 40 до 65%. Устроены такие агрегаты достаточно просто и в своей конструкции не имеют никаких трущихся подвижных частей. А это в первую очередь надежность – они практически не ломаются. Кроме того, комнатные рекуператоры воздуха пластинчатого типа не потребляют никакой энергии – они работают без ее использования. К недостаткам пластинчатых устройств можно отнести его обмерзание в зимний период года и невозможность осуществления влагообмена.
  2. Роторные рекуператоры воздуха. Этот тип рекуператора для своей работы требует наличия электрической энергии – его электроника, в зависимости от перепада температур снаружи и внутри помещения, подбирает оптимальное количество оборотов ротора, благодаря чему не происходит обледенения этого устройства зимой. Принцип его работы основан на вращении теплообменника, по которому проходит уличный воздух в потоке исходящего теплого воздуха. Именно благодаря такому вращению КПД роторных рекуператоров может достигать 87%. Кроме того, это устройство позволяет частично возвращать влагу назад в помещение, не пересушивая воздух. И еще, регулируя скорость вращения теплообменника, можно изменять скорость теплоотдачи.

    Рекуператор воздуха фото

  3. Рециркуляционный водяной рекуператор. У этого устройства КПД практически такое же, как и у пластинчатого рекуператора (50-65%), только в отличие от последнего, он имеет сложную конструкцию, в которой роль посредника для передачи тепла выполняет жидкость (вода или антифриз). Конструктивно эта система имеет некоторое сходство с отоплением. Роль котла в нем играет теплообменник, установленный на вытяжном канале вентиляции, а вместо батареи имеется теплообменник, который установлен на канале всасывания уличного воздуха. В первом вода нагревается, а во втором отдает свое тепло. Единственным преимуществом рециркуляционного водяного рекуператора является возможность установки его отдельных частей в разных местах. К влагообмену эти устройства не приспособлены, а без электроэнергии обходиться не могут, таков уж принцип работы искусственной циркуляции теплоносителя.
  4. Крышный рекуператор воздуха – для квартиры или дома не подойдет. Это промышленные установки, используемые в системах вентиляции магазинов, цехов и других подобных помещений. Их КПД составляет 55-68%. Основное их отличие – это низкие расходы на обслуживание и установку. Кроме того, благодаря своему месторасположению они экономят подпотолочное пространство, что является немаловажным в таких помещениях, как торговые залы и цехи, где и без того хватает другого оборудования.

Вот и все, можно сказать, что с видами рекуператоров мы разобрались, теперь самое время ознакомиться с возможностью самостоятельного изготовления этого устройства для дома или квартиры.

Рекуператор воздуха для квартиры и дома фото

Как сделать рекуператор воздуха самостоятельно: инструкция

Изготавливаются рекуператоры воздуха своими руками не так сложно, как может показаться на первый взгляд – чтобы было понятнее, изложим по пунктам всю технологию изготовления.

  1. Изготавливаем теплообменник. Для этого приобретаем листовой оцинкованный металл, пластиковые полосы шириной 2см и толщиной 4мм, а также четыре пластиковых фланца. Металл нарезается одинаковыми прямоугольными пластинами 300 на 300мм, пластиковые полосы режутся в такой же размер. После этого можно приступать к сборке теплообменника. На первый лист с двух сторон приклеиваются с помощью нейтрального силикона пластиковые полосы (плашмя), после чего на эти полосы приклеивается следующий лист. На него пластиковые полосы клеятся с другой стороны листа – если на первом вы приклеили их слева и справа, то на втором нужно будет приклеить спереди и сзади. Снова клеим лист металла. Смотрим что получилось. Должно выйти так – если между первым и вторым листом металла просматривается пустота, то между вторым и третьим она не должна просматриваться. Идея в том, чтобы исходящий поток воздуха проходил через одну полость, а входящий через другую поперек исходящего потока воздуха. Таким вот образом клеим теплообменник, пока он не достигнет высоты 150мм.
  2. Когда вся эта конструкция высохнет и превратится в цельное изделие, с четырех ее сторон, там, где должен проходить воздух, приклеиваем фланцы, а оставшееся пространство, которое не попало под фланец, герметизируем нейтральным силиконом.
  3. Помещаем получившийся теплообменник в заранее изготовленный корпус – сделать его можно из любых подходящих материалов (фанера, ДСП, ОСБ).

Как сделать рекуператор воздуха своими руками

Готовый рекуператор подключается к системе приточно-вытяжной вентиляции. Что и куда вы подсоедините не важно, главное – соблюсти вход и выход потоков воздуха.

Вот, в принципе, и весь рекуператор воздуха пластинчатого типа действия. Ну и в заключение пару советов, которые помогут избавиться от некоторых проблем в процессе эксплуатации этого устройства. Во-первых, корпус рекуператора лучше утеплить – например, оклеить его изнутри теплоотражающим экраном или вспененной полиуретановой подложкой для ламината (так он будет меньше промерзать в зимнее время). Во-вторых, для размораживания теплообменника и удаления с пластин наледи лучше сделать байпас на приточной магистрали и периодически производить подачу свежего воздуха в помещения через него. В такой ситуации теплая исходящая струя будет растапливать наледь.

Автор статьи Александр Куликов

stroisovety.org

применение, преимущества использования, виды рекуператоров, видео

Вопрос о качестве вдыхаемого воздуха был и остаётся важнейшим для жизни человека. Играют роль различные параметры. Температура, чистота и свежесть среди них занимают первые места. Часто бывает недостаточно лёгкого проветривания с помощью форточки. Слишком холодный поступающий воздух приносит определённый дискомфорт. Появление душного летнего ленивого ветерка также не доставит удовольствия.

Что это и каков принцип работы

Изменить ситуацию помогают теплообменные конструкции вентиляционного типа (рекуператоры). Название прибора произошло от английского и латинского слов, обозначающих «возвращение».

Принцип работы полностью отвечает этимологическому смыслу. Воздух, находящийся в помещении всасывается системой вентиляции и принудительно выбрасывается на улицу. Одновременно наружная струя свежести отправляется в комнату. Внутри происходит обмен тепла, благодаря которому происходит возврат в помещение воздушных масс требуемой температуры.

Важным показателем вентиляционных систем служит процент смешения поступающего и вытягиваемого воздуха. Работа рекуператоров позволяет свести эту позицию практически к нулю. Это достигается наличием пластикового, медного, алюминиевого или цинкового разделителя. Теплообмен происходит за счёт передачи границе энергии потока. Сами струи проходят либо параллельно, либо перекрёстно.

Решётки специально типа на входе потока с улицы позволяют задержать пыль, пыльцу, насекомых, уменьшить количество входящих бактерий. Воздух очищается и поступает в помещение. В то же время из комнаты забираются отработанные частички, содержащие множество вредных компонентов. Помимо циркуляции воздушных потоков происходит очищение и утепление приточных струй.

Большинство существующих рекуператоров имеют щадящие звуковые режимы, которые способствуют крепкому здоровому сну при установке в детской или спальне.

Многие конструкции последних лет компактны и легко устанавливаются, имеют пульт дистанционного управления, обладают дополнительными возможностями.

Нормы температуры в квартире детально изучены в данной статье: https://teplo.guru/normy/temperatura-v-kvartire.html

Виды рекуператоров

В зависимости от различных параметров рассматривают:

  • Пластинчатые рекуператоры
  • Роторные рекуператоры
  • Камерные рекуператоры
  • Рекуператоры, имеющие дополнительный встроенный теплообменник
  • Композиция нескольких тепловых трубок

Пластинчатые рекуператоры. Теплообменник внутри состоит из одной или нескольких неподвижных пластин из меди, алюминия, пластика или особо прочной, специально обработанной целлюлозы. Воздух проходит через ряд кассет. За счёт разницы температур поступающего и исходящего потоков может возникать небольшой конденсат. В морозное время возможно некоторое образование наледи. Как правило, для борьбы с ней, прибор оснащается дополнительными элементами, функции которых снять накопление конденсата, увеличить подачу тепла для размораживания системы.

Если рекуператоры снабжены одной кассетой движения воздуха, то при образовании капелек поток перенаправляется в её обход, а накопившаяся влага выводится через специальное дренажное устройство. Если система предполагает несколько элементов, то образование конденсата сводится к нулю.

При появлении наледи специальный клапан перекрывает движение поступающего воздуха, за счёт тепла на пластинах происходит подогрев внутренних составляющих прибора. Другим способом решения проблемы стало создание целлюлозных кассет. Однако применение их в помещениях с высокой степенью влажности увеличивает создание конденсата и делает приборы неприменимыми.

Пластинчатые рекуператоры устроены таким образом, что смешение приходящей и выводящей струй не представляется возможным, а система фильтрации дополнительно очищает от пыли, пыльцы и бактерий. Это даёт возможность использовать его в спальных помещениях, в детской, в больницах. Создание ребристых пластин позволяет повысить КПД конструкции, делает её более надёжной и долговечной. Благодаря компактности и небольшой стоимости, подобные конструкции более применимы как в больницах, предприятиях общепита, так и в домашних условиях.

Многие умельцы научились создавать конструкции самостоятельно из некоторого набора медных или оцинкованных пластин с применением специального герметика и материала для дополнительной прокладки между листами.

Изготовить рекуператор воздуха поможет данная статья: https://teplo.guru/eko/rekuperator-vozduha-svoimi-rukami.html

Рhttp://teplo.guru/eko/rekuperator-vozduha-svoimi-rukami.htmlоторные рекуператоры. Его особенностями являются вращающиеся лопасти одного или двух роторов, благодаря которым происходит движение воздуха. Чаще всего, такие приборы имеют цилиндрическую форму с плотно установленными пластинами внутри и барабаном, вращение которого создаёт потоки. Вначале пропускается воздушная струя, выходящая из комнаты, затем меняется направление вращения и поступает уличный воздух.

КПД роторных рекуператоров выше, чем пластинчатых, но приборы сами более громоздкие. Их применение больше подходит для промышленных помещений, торговых залов.Поскольку вероятность смешения потоков воздуха достигает, как правило, 5−7 процентов, то для больниц, столовых, кафе и ресторанов установка роторных рекуператоров становится невозможной. Более дорогое оборудование, громоздкость и сложность монтажа сделали использование подобных конструкций возможным только в специальных промышленных зонах.

Камерные рекуператоры. Воздух из помещения поступает в специальную камеру, в которой происходит отдача тепла стенкам её части, затем выбрасывается на улицу. Далее наружный воздух всасывается внутрь в другое отделение, дополнительно прогреваясь от границ, и попадает в комнату.

Рекуператоры, имеющие дополнительный встроенный теплообменник. Он усиливает грань передачи тепла. Однако менее эффективен, поскольку уменьшает КПД и увеличивает конденсат.

Композиция нескольких тепловых трубок. Воздух из помещения дополнительно подогревается, превращаясь в пар, а затем происходит обратная конденсация. Преимущества таких рекуператоров в полной анти бактериальной защите воздуха в конструкции.

При выборе прибора учитывают величину помещения и степень его влажности, его назначение, необходимость тихой работы, КПД и стоимость конструкции и её установки.

Подробнее о комфортной влажности в квартире можно прочитать в данной статье: https://teplo.guru/normy/komfortnaya-vlazhnost-v-kvartire.html

Применение рекуператоров (видео)

  1. В помещениях для создания дополнительного климатического комфорта.
  2. Для экономии энергетических ресурсов.
  3. В больницах для увеличения антибактериальной зоны, для создания комфортной обстановки, для поддержания тепловых характеристик помещения.
  4. В промышленных помещениях для вентиляции больших пространств с охранением зоны постоянных температур чаще используют роторные рекуператоры, выдерживающие температуру до 650 градусов.
  5. В автомобильных конструкциях.

Оцените статью: Поделитесь с друзьями!

teplo.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
