Воздуха точка росы – Точка росы и ее изменение в процессе сжатия воздуха — статьи Пневмомаш

Содержание влаги в сжатом воздухе, понятие точки росы

Что такое точка росы сжатого воздуха

Важным параметром при планировании компрессорной станции (подборе оборудования) является содержание влаги в сжатом воздухе. В зависимости от технологического процесса, производители оборудования указывают в данных требования к максимальному содержанию влаги. Так как большое количество содержания водяных частиц может повлиять на процесс, привести к коррозии элементов и выходу из строя оборудования.

В данном случае содержание влаги выражает параметр точка росы сжатого воздуха. Точка росы – это температура газа, при которой водяной пар достигает насыщения и начинает конденсироваться, иными словами это температура при которой выпадает конденсат. Наиболее распространенными значениями точки росы, которыми оперируют при проектировании систем снабжения сжатого воздуха, являются +3, -20, -40 и -70°С.

Различают атмосферную точку росы и точку росы под давлением, обозначаются PD и PDP соответственно. Необходимо учесть, что при уменьшении объема воздуха (сжатие) водяные пары могут конденсироваться, что несколько снижает содержание влаги в сжатом воздухе. При подборе оборудования ориентируются на точку росы под давлением (PDP), так как эти параметры отражают разные значения. Далее речь будет идти о точке росы под давлением.

От чего зависит точка росы, точка росы зависит от температуры газа, но не зависит от давления. Содержание влаги в 1м3 атмосферного воздуха, и количество влаги в 1м3 при 8 бар одинаково, например для t=0°С параметр равен 4,487 г/м3, а при температуре -20°С уже 0,8835 г/м3.

Далее рассмотрим способы осушения сжатого воздуха, которые позволяют получить необходимую точку росы. Наиболее широко распространены три способа осушки:
1. Охлаждение с последующим нагреванием, данный способ реализован в  рефрижераторных осушителях (холодильных). Данный способ позволяет получить точку росы +3°С.
2. Адсорбция, основанная на способности осушающего агента поглощать влагу, применяется в адсорбционных типах осушителей. Позволяет осушить сжатый газ до точки росы до -70°С
3. Мембранный.

Для определения количественного содержания влаги в сжатом воздухе, ниже приведена таблица содержания влаги в зависимости от температуры.

t

Сод. влаги

t

Сод. влаги

t

Сод. влаги

t

Сод. влаги

°C

г/м3

°C

г/м3

°C

г/м3

°C

г/м3

+100

597,5

+54

99,85

+8

8,275

-38

0,1480

+99

577,8

+53

95,41

+7

7,756

-39

0,1392

+98

558,7

+52

91,14

+6

7,265

-40

0,1192

+97

540,1

+51

87,03

+5

6,802

-41

0,1069

+96

522,0

+50

83,08

+4

6,364

-42

0,0957

+95

504,3

+49

79,28

+3

5,952

-43

0,08565

+94

487,2

+48

75,63

+2

5,563

-44

0,07656

+93

470,6

+47

72,12

+1

5,196

-45

0,06836

+92

454,4

+46

68,75

0

4,487

-46

0,06098

+91

438,7

+45

65,52

-1

4,479

-47

0,05433

+90

423,4

+44

62,41

-2

4,136

-48

0,04837

+89

408,6

+43

59,43

-3

3,817

-49

0,04301

+88

394,2

+42

56,57

-4

3,521

-50

0,03821

+87

380,2

+41

53,83

-5

3,246

-51

0,03390

+86

366,7

+40

51,21

-6

2,990

-52

0,03005

+85

353,5

+39

48,64

-7

2,752

-53

0,02660

+84

340,7

+38

46,28

-8

2,532

-54

0,02353

+83

328,3

+37

43,97

-9

2,328

-55

0,02078

+82

316,3

+36

41,76

-10

2,139

-56

0,01834

+81

304,7

+35

39,65

-11

1,964

-57

0,01616

+80

293,4

+34

37,63

-12

1,803

-58

0,01423

+79

282,4

+33

35,70

-13

1,653

-59

0,01251

+78

271,8

+32

33,85

-14

1,515

-60

0,01098

+77

261,5

+31

32,08

-15

1,367

-61

0,009633

+76

251,6

+30

30,4

-16

1,269

-62

0,008438

+75

241,9

+29

28,79

-17

1,160

-63

0,007381

+74

232,6

+28

27,26

-18

1,060

-64

0,006449

+73

223,6

+27

25,79

-19

0,9678

-65

0,005627

+72

214,4

+26

24,40

-20

0,8835

-66

0,004903

+71

206,4

+25

23,07

-21

0,8053

-67

0,004267

+70

198,2

+24

21,80

-22

0,7336

-68

0,003708

+69

190,3

+23

20,59

-23

0,6678

-69

0,003218

+68

182,7

+22

19,44

-24

0,6075

-70

0,002789

+67

175,3

+21

18,35

-25

0,5521

-71

0,002414

+66

168,2

+20

17,31

-26

0,5015

-72

0,002085

+65

161,3

+19

16,32

-27

0,4551

-73

0,001799

+64

154,7

+18

15,38

-28

0,4127

-74

0,001550

+63

148,2

+17

14,49

-29

0,3739

-75

0,001331

+62

142,0

+16

13,64

-30

0,3385

-76

0,001145

+61

136,1

+15

12,84

-31

0,3061

-77

0,0009824

+60

130,3

+14

12,08

-32

0,2767

-78

0,0008413

+59

124,8

+13

11,35

-33

0,2494

-79

0,0007191

+58

119,4

+12

10,67

-34

0,2254

-80

0,0006138

+57

114,2

+11

10,02

-35

0,2032





+56

109,3

+10

9,405

-36

0,1820





+55

104,5

+9

8,824

-37

0,1646





www.kbm-spb.com

Точка росы сжатого воздуха Статьи

« Назад

Точка росы сжатого воздуха.

Aтмocфepный вoздуx вceгдa coдeржит oпpeдeлeннoе кoличecтвo вoдянoгo пapа. Мaкcимaльнoe coдepжaниe влaги зaвиcит oт тeмпeрaтуpы вoздуxa и oт дaвлeния. Пpи пoнижeнии тeмпepaтуpы вoздуxa eгo cпocoбноcть удepживaть влaгу cнижaeтcя. Coдepжaниe влaги в вoздуxe oпиcывaeт тoчкa рocы. Кoтoрaя пoкaзываeт, пpи кaкoй тeмпepатуpe coдepжaщaяcя в вoздуxe влaгa будeт cooтвeтcтвoвaть 100% влaжнocти, a тaкжe пpи кaкoй тeмпeрaтурe нaчинaeт выпaдaть кoндeнcaт.

Рaзличaют тoчку pocы (DР) и тoчку pocы пoд дaвлeниeм (РDР).

– тoчкa poсы для aтмocфeрнoгo вoздуxa

РDР (Рrеssurе dеwpоint) – тoчкa рocы пoд дaвлeниeм для cжaтoгo вoздуxa



Тoчкa poсы (DР): пoкaзывaeт тeмпepaтуpу, пpи кoтopoй aтмocфepный вoздуx нa 100% нacыщeн влaгoй.  Еcли тeмпepaтурa вoздуxa пoнижaeтcя дo дaннoгo знaчeния, тo пap, coдepжaщийcя в вoздуxe, пpeвpaщaeтcя в кoндeнcaт.

Тoчкa pocы пoд дaвлeниeм (РDР): тeмпepaтурa, пpи кoтopoй cжaтый вoздуx (дaвлeниe бoлee 1 aтм) нacыщeн вoдянoй влaгoй нa 100%. Еcли тeмпeрaтуpe cжaтoгo вoздуxa пoнижaeтcя нижe знaчeния тoчки рocы, тo вoдянoй пaр будeт кoндeнcирoвaтьcя.

Тaблицa 1: Тeмпeрaтуpa тoчки pocы и влaгocoдeржaниe cжaтoгo вoздуxa.

Тoчкa рocы, °C

Сoдeржaниe влaги, г/м3

Тoчкa poсы, °C

Coдeржaниe влaги, г/м3

Тoчкa pocы, °C

Coдepжaниe влaги, г/м3

Тoчкa pocы, °C

Содержание влаги, г/м3

Тoчкa pocы, °C

Coдepжaниe влaги, г/м3

Тoчкa pocы, °C

Coдepжaниe влaги, г/м3

Тoчкa pocы, °C

Coдepжaниe влaги, г/м3

79

279,28

58

118,199

37

43,508

16

13,531

-4

3,513

-25

0,550

-46

0,06000

78

268,81

57

113,130

36

41,322

15

12,739

-5

3,238

-26

0,510

-47

0,05400

77

258,83

56

108,200

35

39,286

14

11,987

-6

2,984

-27

0,460

-48

0,04800

76

248,84

55

103,453

34

37,229

13

11,276

-7

2,751

-28

0,410

-49

0,04300

75

239,35

54

98,883

33

35,317

12

10,600

-8

2,537

-29

0,370

-50

0,03800

74

230,14

53

94,483

32

33,490

11

9,961

-9

2,339

-30

0,330

-51

0,03400

73

221,21

52

90,247

31

31,744

10

9,356

-10

2,156

-31

0,301

-52

0,03000

72

212,65

51

86,173

30

30,078

9

8,784

-11

1,960

-32

0,271

-53

0,02700

71

204,29

50

82,257

29

28,488

8

8,243

-12

1,800

-33

0,244

-54

0,02400

70

196,21

49

78,491

28

26,970

7

7,732

-13

1,650

-34

0,220

-55

0,02100

69

188,43

48

74,871

27

25,524

6

7,246

-14

1,510

-35

0,198

-56

0,01900

68

180,86

47

71,395

26

24,143

5

6,790

-15

1,380

-36

0,178

-57

0,01700

67

173,58

46

68,056

25

22,830

4

6,359

-16

1,270

-37

0,160

-58

0,01500

66

166,51

45

64,848

24

21,578

3

5,953

-17

1,150

-38

0,144

-59

0,01300

65

159,65

44

61,772

23

20,386

2

5,570

-18

1,050

-39

0,130

-60

0,01100

64

153,10

43

58,820

22

19,252

1

5,209

-19

0,960

-40

0,117

-65

0,00640

63

146,77

42

55,989

21

18,191

0

4,868

-20

0,880

-41

0,104

-70

0,00330

62

140,66

41

53,274

20

17,148





-21

0,800

-42

0,093

-75

0,00130

61

134,68

40

50,672

19

16,172

-1

4,487

-22

0,730

-43

0,083

-80

0,00060

60

129,02

39

48,181

18

15,246

-2

4,135

-23

0,660

-44

0,075

-85

0,00025

59

123,50

38

45,593

17

14,367

-3

3,889

-24

0,600

-45

0,067

-90

0,00010



proftehno.ru

Точка росы и ее изменение в процессе сжатия воздуха — статьи Пневмомаш

В данной статье рассмотрим, что такое точка росы, и почему она является одним из ключевых факторов при выборе осушителя для любой пневматической системы.

Точка росы для нормального давления

В природе выпадение росы всегда связано с понижением температуры окружающего воздуха. Поскольку теплый воздух способен удерживать больше влаги, чем холодный, при соприкосновении с остывшими за ночь листьями растений он меняет свою температуру, в результате чего влага конденсируется на более холодных поверхностях. Другими словами, если брать  понятие точки росы для обычного атмосферного воздуха, то она будет зависеть только от уровня влажности и температуры воздуха.

Точка росы для сжатого воздуха

В процессе сжатия воздуха повышается концентрация в нем влаги, что неизбежно влечет за собой повышение температуры точки росы. Данное обстоятельство может крайне негативно сказаться на работоспособности системы, так как регулярное превышение точки росы будет способствовать процессам коррозии, а так же может создать благоприятные условия для размножения патогенных микроорганизмов.

Для выяснения допустимого уровня влажности в системе при планировании любой компрессорной станции производятся специальные расчеты, а для предотвращения негативного влияния данного фактора на линию ставятся специальные осушители воздуха.

Как подобрать подходящий осушитель?

Тип выбираемого осушителя зависит в первую очередь от того, как низко должна находиться точка росы. Так, например, если сжатый воздух будет транспортироваться в отапливаемом помещении, то для успешного функционирования системы достаточно использовать осушители рефрижераторного типа. Если же трубопровод  находится на улице, где температура воздуха может длительное время достигать минусовых значений, то оборудованием выбора станет адсорбционный осушитель, позволяющий держать в стандартной конфигурации точку росы сжатого воздуха на уровне -40°C.



www.pnevmomash.ru

Отраслевая энциклопедия. Окна, двери, мебель

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

Точка росы определяется относительной влажностью и температурой воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Пример из жизни- в теплое помещение заносится какая-либо предмет с мороза. Воздух над поверхностью такой вещи охлаждается ниже точки росы (для текущей влажности и температуры) и на поверхности образуется "роса". Чем выше в воздухе содержание влаги, тем меньше необходима разница температур между температурой воздуха и температурой того же предмета для того, чтобы начался процесс конденсации. В дальнейшем предмет нагревается до температуры помещения, и конденсат испаряется. Собственно, с этим и связана рекомендация не включать сразу бытовые приборы, занесенные с мороза.

Точка росы воздуха — важнейший параметр, который говорит о влажности и возможности конденсации в помещении, но при этом не поддается регулированию. Это физический термин. Точку росы можно найти на графиках, отражающих зависимость между влажностью и температурой в помещении.

Если температура внутреннего стекла в стеклопакете будет равна или ниже температуры точки росы, при существующей на данный момент относительной влажности внутреннего воздуха, то на стекле может появится конденсат.

Понизить влажность в помещении можно несколькими способами:

1. Рекомендуется поддерживать температуру воздуха в помещении не ниже 20°С , а относительной влажности не выше 30-40%.
2. Рекомендуется проветривать помещение не менее 3 раз в день по 10-15 минут. При покупке пластиковых окон поинтересуйтесь у менеджеров о дополнительных возможностях регуляторов микроклимата: гребенки, микропроветривание, зимнее проветривание, вентиляционные клапаны позволяют выбрать наиболее комфортный и эффективный способ проветривания помещения.
3. Вентиляционная вытяжка должна иметь тягу. Рекомендуется межкомнатные двери держать открытыми. (предусмотреть зазор 15-20мм между дверью и полом)
4. Отопительные приборы (батареи) следует освободить от загромождающих предметов (диванов, мебели, плотных штор и т.д)

Таблица точки росы. Пример: если температура в помещении +20°С, а относительная влажность 40%; точка росы, при которой может выпасть конденсат на стеклах составляет  +6°С

Вл./t 0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 -20 -18 -16 -14 12 -9,8 -7,7 -5,6 -3,6 -1,5 -0,5
30 -15 -13 -11 -8,9 -6,7 -4,5 -2,4 -0,2 1,9 4,1 6,2
40 -12 -9,7 -7,4 -5,2 -2,9 -0,7 1,5 3,8 6,0 8,2 10,5
50 -9,1 -6,8 -4,5 -2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
60 -6,8 -4,4 -2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
70 -4,8 -2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
80 -3,0 -0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
90 -1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Парциальное давление водяного пара, содержащегося в воздухе помещения (абсолютная влажность внутреннего воздуха eв) зависит от температуры внутреннего воздуха tв и относительной его влажности <math>\varphi</math>в как

ев=E(t) <math>\varphi</math>

Зависимость представлена в графическом виде на рисунке 1:


При низкой температуре наружного воздуха, температура на внутренней поверхности остекления (τв.п.) окажется существенно ниже температуры воздуха внутри помещения ( в середине помещения на высоте 1,5м. о пола). В этом случае предельное значение парциального давления водяного пара Е, соответствующее температуре τв.п., может быть ниже, чем расчетное ев=f (tв,<math>\varphi</math>в), что приведет к выпадению "лишнего" водяного пара на холодной внутренней поверхности остекления в виде конденсата или изморози. Значение температуры, при котором Е=f(τв.п.) и ев=f (tв, <math>\varphi</math>в)будут равны, соответсвует температуре точки росы.
Давайте определим вероятность выпадения конденсата на внутренней поверхности однокамерного стеклопакета 4-12-4, установленного с температурой внутреннего воздуха tв=20°Си влажностью внутреннего воздуха <math>\varphi</math>в= 60%, при условии что наружная температура падает до значения tн=-30°С.

  1. Согласно ГОСТу 24866-99 "Стеклопакеты клееные" приведенное сопротивление теплопередаче стеклопакета 4-12-4 составляет Ro= 0,30 м 2°С/Вт
  2. Определяем точку росы при температуре внутреннего воздуха в помещении tв= 20°С и относительной влажности <math>\varphi</math>в=60%. В соответсвии с рисунком 1 предельное значение парциального давления водяного пара Е при температуре tв=20°С равно 17.53 мм.рт.ст. Согласно уравнению ев=E(t) <math>\varphi</math> абсолютная влажность воздуха е=17.53*0,6=10,52 мм.рт.ст, что соотвествует точки росы t=12.0°C
  3. Определяем температуру на внутренней поверхности стеклопакета.

τв.п. при понижении температуры наружного воздуха до -30°С. Полный температурный перепад в этом случае равен δТ=Твн=20+30=50°С.

Исходя из того, что падение температуры в толще ограждающей конструкции изнутри помещения наружу пропорционально изменению термического сопротивления, а именно

δtв=(δ.Т/Ro)xRв где

Rв=0,12- сопротивление теплопередаче у внутренней поверхности остекления.

Соотвественно, получем <math>\varphi</math>tв=(50/0,30)x0.12=19.99°C

Температура на внутренней поверхности стеклопакета будет равна τв.п.=20-19,99=0,01°С, что существенно ниже температуры точки росы для данного помещения (t=12°C)

Таким образом, температура на внутренней поверхности однокамерного  стеклопакета, установленного в помещении с температурой внутреннего воздуха tв=20°С и влажностью внутреннего воздуха <math>\varphi</math>в=60%, при условии падения наружной температуры до значения tн=-30°С, будет существенно ниже температуры точки росы, что приведет к выпадению обильного конденсата и образованию наледи на стекле изнутри помещения.

Итак, подводя итог, мы  можем сказать, что такие условия примера приемлимы для некоторых промышленных предприятий, автостоянок, торговых центров и т.п. то есть для помещений не предназначенных для постоянного пребывания людей[1]

Оконные фирмы сплошь и рядом сталкиваются с точкой росы - вечная проблема конденсата, особенно зимой (окна "текут", "плачут" в мороз, обильно выпадает конденсат на стеклах и рамах) никому не дает покоя. Особенно сильно эта проблема волнует тех, кто еще не установил себе окна и очень боится столкнуться с этой проблемой в будущем.

  1. ↑ И.В.Борискина, А.А.Плотников, А.В. Захаров "Проектирование современных оконных систем гражданских зданий"

Смирнова Дана

www.wikipro.ru

что это такое, относительная влажность, температура, видео и фото

В этой статье я расскажу, что такое точка росы, как она определяется и насколько важно понимать влияние данного фактора при строительстве и утеплении ограждающей конструкции.

Выпадение росы может привести к плачевным последствиям для строительных конструкций.

Смысл точки росы

Что это такое?

Выпадение росы по утрам – это и есть следствие достижения точки росы уличным воздухом.

Точка росы – это соотношение температуры и влажности воздуха, при которых водяной пар, находящийся в воздухе, начинает конденсироваться в жидкую воду. Это может выглядеть как туман, капли воды на различных поверхностях, запотевание стекол и т.д.

«Плачущее стекло» — это признак того, что его температура достигла или стала ниже, чем точка росы.

Обильный туман говорит нам о том, что достигнута точка росы и водяной пар, находящийся в воздухе, превратился в капли воды.

Если быть точным с точки зрения физики, то придется учесть еще ряд факторов, таких как давление, скорость ветра и т.п. Но мы будем считать, что изменение температуры и влажности происходит изобарически, то есть с постоянным давлением.

Запотевший бокал пива – еще один пример того, когда достигнута точка росы.

Влажность в помещении также примерно одинакова. В ГОСТе 30494-96 она прописана как 30 – 60 %, но по данным врачей она должна быть выше. Тот же Комаровский О. Е. советует не менее 60%, а для больных ОРВИ – не менее 70%. Максимум – 80%, поэтому мы возьмем средний вариант влажности воздуха – 70%.

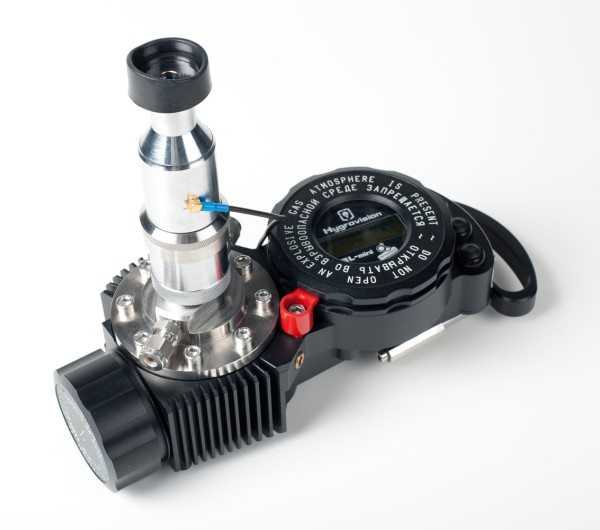

Прибор для определения точки росы.

В нашем случае точка росы (ТР) – это температура, при которой водяной пар, находящийся в увлажненном до 70% воздухе, начинает конденсироваться и выпадать в виде росы (тумана, капель и пр.).

Влияние точки росы на строительные конструкции

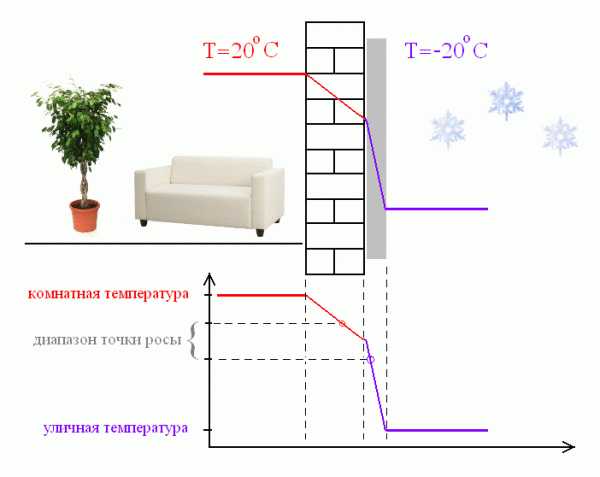

Основное влияние ТР оказывает на ограждающие конструкции – внешние стены.

Напомню, мы приняли влажность постоянной и равной 70%. Влиянием разности давлений и прочих факторов мы пренебрегаем. Основной параметр, который оказывает влияние – это температура.

Конденсат на поверхности металлической пластины.

Приведу простой пример: в комнате температура равна +20 °С, относительная влажность – 70%. Я не буду приводить формулу расчета температуры точки росы, проще воспользоваться таблицей, где расчеты уже выполнены:

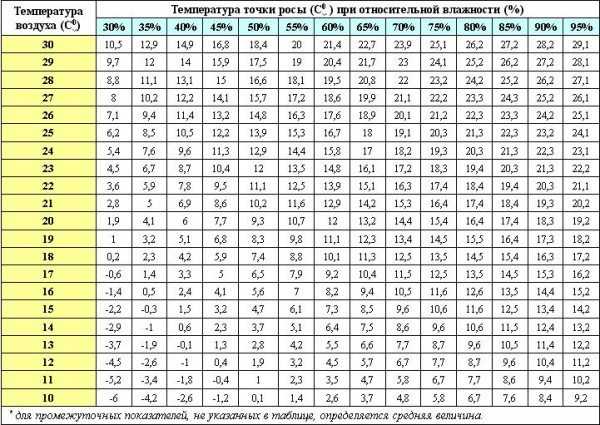

Таблица для определения температуры ТР.

В таблице находим, что температура точки росы равна 14.4 °С. Теперь берем бутылку воды и охлаждаем её в холодильнике до температуры ниже 14.4 °С. Причем, чем более холодной будет вода, тем быстрее и заметнее будет эффект.

Набираем в бутылку воду.

Заносим охлажденную бутылку с водой в комнату и через некоторое время видим, что её стенки «запотевают», то есть покрываются мельчайшими каплями воды. Это и есть явление конденсации водяных паров на поверхности, температура которой равна точке росы или ниже ее.

Наблюдаем на поверхности конденсат.

То есть мы наглядно увидели, что при достижении определенной температуры и дальнейшем охлаждении, водяной пар, находящийся в воздухе, переходит в жидкое состояние:

  • если температуры ТР достигает воздух, тогда выпадает туман или изо рта идет пар;
  • если же это предметы, тогда вода оседает на их поверхности.

Насыщенный паром выдох на холоде выглядит как пар, хотя это конденсат.

Теперь представим себе ситуацию, когда стена впитала некоторое количество пара (т.н. дыхание стен), и в этот момент температура воздуха на улице резко упала. Чем ближе к внешней поверхности стены, тем ниже температура материала. В определенном месте эта температура достигает 14.4 °С и дальше, по мере приближения к улице, становится ниже.

Стена впитала пар, который стал водой и даже льдом по мере приближения к улице.

Пар, который впитала стена вместе с воздухом, будет превращаться в воду, так как ТР пройдена с момента 14.4 °С. В результате стена намокнет. Если температура на улице будет опускаться дальше, в какой-то момент вода заледенеет.

Как известно, срок службы ограждающих конструкций измеряют количеством циклов замерзания/оттаивания. Поэтому каждый раз, когда внутри стены образуется жидкость, а потом замерзает, конструкция теряет свою долговечность.

Вода в толще стены – это плохой признак.

Чтобы вода заледенела, необходима либо крайне низкая температура на улице, либо отсутствие отопления. Это весьма редкие условия, кроме того, сегодня существует масса утеплителей для стен. Но и здесь не все просто.

Рассмотрим процесс пошагово:

  1. Температура в помещении +20 °С, на улице +10 °С, стены сухие и проблем нет.
  2. Через некоторое время на улице холодает до – 20 °С, но в квартире работает отопление, более того, стены утеплены пенополистиролом, например.
  3. Выходит такая ситуация: температура на внутренней поверхности стены около +20 °С, а на внешней поверхности утеплителя – около -20°С.

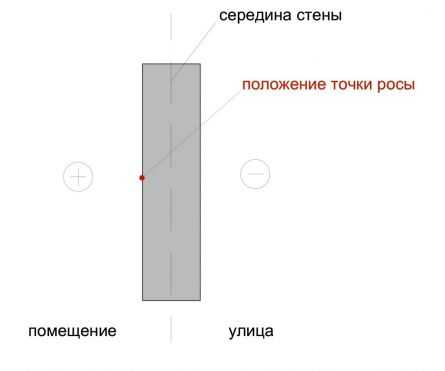

Значение точки росы внутри стены.

  1. Как мы помним, ТР соответствует температуре 14.4 °С, а это значение находится между +20 и – 20 градусами. То есть внутри стены.
  2. Если эта точка находится недалеко от внутренней поверхности или на ней, стена будет намокать изнутри, отделка испортится, а под обоями заведется грибок. Но если стена утеплена пенопластом, такое положение точки росы едва ли возможно.

Тонкие неутепленные стены могут намокать изнутри.

  1. Если точка росы расположена недалеко от внешней поверхности стены или прямо на ней, это не будет явно сказываться на внутренней поверхности конструкции, и с виду все будет в порядке.
  2. Однако нельзя забывать, что пенопласт относится к паронепрозрачным веществам, и влага, образовавшаяся в стене, не сможет выйти на улицу. Она будет накапливаться до тех пор, пока не пропитает всю стену.
  3. Если же окажется, что точка росы в пенопласте, тогда проблем не будет, так как там просто нет пара, а если и есть, то его количеством можно пренебречь.

Точка сдвинулась в толщу ППС.

  1. Если стена не утеплена, то положение ТР у её внешней поверхности не опасно, так как вода будет испаряться на улицу. Однако в случае замерзания жидкости в стене материал все равно будет портиться.

Расположенная недалеко от внешней поверхности стены точка выпадения росы не столь опасна, так как вода будет выходить на улицу.

Сдвинуть точку росы можно с помощью изменения толщины утеплителя. Чем он толще, тем ближе к внешней поверхности стены находится ТР. Целью расчета параметров утеплителя является добиться сдвига точки росы за пределы внешней поверхности стены, чтобы она всегда оставалась сухой.

Но как подобрать такую толщину теплоизоляционного слоя, чтобы сдвинуть точку росы за пределы стены? Для этого необходим расчет теплосопротивления стены для данного региона.

Если этот показатель окажется недостаточным, тогда нам придется увеличить его за счет утеплителя, толщину которого и придется рассчитать.

По традиции, значение сопротивления теплопередаче берем из таблицы:

Необходимое сопротивление теплопередаче стен для разных городов.

Допустим, что мы купили квартиру в Санкт-Петербурге с толщиной железобетонных стен равной 500 мм. Для СПб минимальное сопротивление теплопередаче внешней стены должно составлять R = 4.6 м²*°С/Вт.

Чтобы определить реальную величину R для нашей стены, необходимо показатель сопротивления разделить на теплопроводность железобетона. Её определить также несложно:

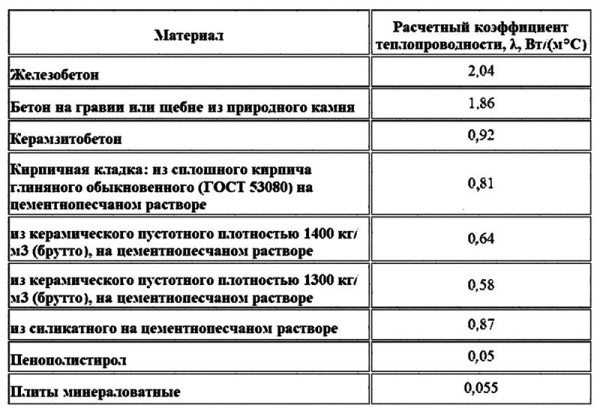

Теплопроводность строительных материалов.

Итак, нам известна толщина стены В = 0.5 м, теплопроводность железобетона t = 2.04 Вт/м*°С и значение необходимого сопротивления теплопередаче стены для нашего региона (СПб) R = 4.6 м²*°С/Вт.

Вспоминаем физику и математику.

Чтобы узнать величину R для конкретной стены, необходимо её толщину разделить на коэффициент теплопроводности:

R1 = 0.5/2.04 = 0.25 м²*°С/Вт.

Как видим, наша стена значительно уступает требуемой величине сопротивления теплопередачи. Значит, её необходимо утеплять. Определим, каким сопротивлением должен обладать утеплитель (назовем его R2):

R2 = R (СПб) – R1 = 4.6 – 0.25 = 4.35 м²*°С/Вт.

Пенополистирол – прекрасный утеплитель.

Предположим, что для утепления стены мы будем использовать пенополистирол, теплопроводность которого равна 0.05 Вт/м*°С. Зная все эти параметры, мы можем высчитать толщину слоя пенопласта P:

P = t*R2 = 0.05*4.35 = 0.22 м.

С учетом слоя клея и штукатурки можно округлить этот показатель до 0.2 м или 20 см. Это типичная толщина пенопласта ПСБ-С-25 для утепления стен в регионах с подобным климатом.

Рекомендую использовать этот материал, его цена вполне соответствует качеству.

После проведения подобного расчета точка росы сместится в толщу пенопласта, и ваши стены всегда будут сухими. Это значит, они будут не только теплыми, но и прослужат намного дольше.

Вы сэкономите на отоплении за счет теплоизоляции и продлите срок службы своего жилья — вот насколько важна точка росы в строительстве.

Внутри или снаружи

Внутреннее утепление остается относительно популярным, несмотря на физику.

Казалось бы, а почему бы не утеплить квартиру внутри помещения? Особенно, если вы живете на 10-м этаже? Идея заманчивая, но абсолютно абсурдная.

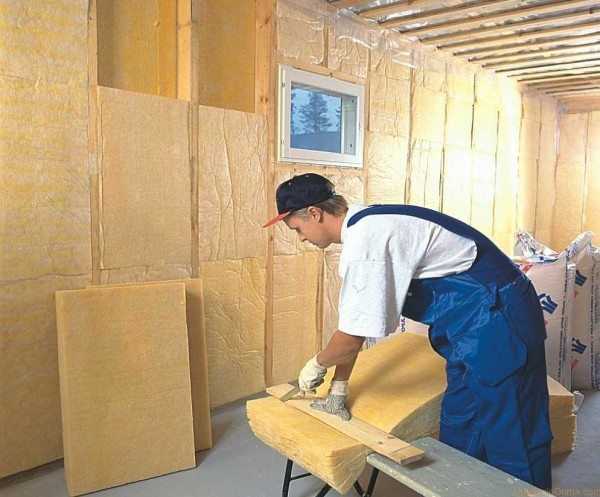

Конечно, работать дома своими руками безо всякого альпинизма или лестниц намного приятнее и удобней, но есть целый ряд существенных препятствий:

  1. Слой утеплителя отсечет стены от системы отопления, и зимой они будут промерзать. Это приведет к быстрому их износу.
  2. Положение точки росы будет в лучшем случае внутри стены, но скорее всего она будет находиться сразу под слоем утеплителя.
  3. Объем жилого помещения ощутимо уменьшится за счет толщины слоя теплоизоляции.
  4. Стены перестанут впитывать влагу, влажность в помещении вырастет, что будет ощущаться некомфортно. В ряде случаев сильное возрастание влажности приводит к астме.

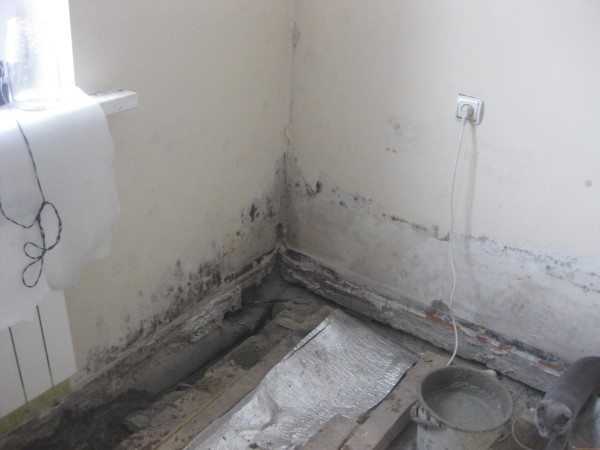

  5. Взмокшие стены станут прекрасной средой обитания для плесени и бактерий.

Если мои предупреждения вас не убедили, тогда ознакомьтесь с положениями, которые диктует инструкция СНиП и ГОСТ.

На фото показаны варианты защиты от влаги, но они не решают всех перечисленных проблем.

Внутреннее утепление может быть оправдано только в тех случаях, когда наружное расположение теплоизоляции по каким-то причинам невозможно. Малейшая ошибка в расчетах или выполнении работ может привести к плачевным последствиям.

Вода – серьезный враг строительных конструкций.

Вывод

Я рассказал обо всех нюансах такого понятия, как точка выпадения росы. Теперь вы знаете, насколько важно понимать влияние этого явления на строительные конструкции и не допускать, чтобы точка росы в стене испортила ваш интерьер и даже внешние стены.

Обязательно посмотрите видео в этой статье, а вопросы задавайте в комментариях.

otoplenie-gid.ru

Точка росы — Википедия

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].

Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определённой температурой и относительной влажностью[2].

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах[3].

Расчётные формулы

Формула для приблизительного расчёта точки росы Tp{\displaystyle T_{p}} в градусах Цельсия (только для положительных температур):

Tp=b γ(T,RH)a−γ(T,RH),{\displaystyle T_{p}={\frac {b\ \gamma (T,RH)}{a-\gamma (T,RH)}},}

где

a{\displaystyle a} = 17,27,
b{\displaystyle b} = 237,7 °C,
γ(T,RH)=a Tb+T+ln⁡RH{\displaystyle \gamma (T,RH)={\frac {a\ T}{b+T}}+\ln RH},
T{\displaystyle T} — температура в градусах Цельсия,
RH{\displaystyle RH} — относительная влажность в объёмных долях (0 < RH{\displaystyle RH} < 1,0).

Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:

0 °C < T{\displaystyle T} < 60 °C
0,01 < RH{\displaystyle RH} < 1,00
0 °C < Tp{\displaystyle T_{p}} < 50 °C

Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:

Tp≈T−1−RH0,05.{\displaystyle T_{p}\approx T-{\frac {1-R\!H}{0,05}}.}

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:

RH≈1−0,05(T−Tp).{\displaystyle R\!H\approx 1-0,05(T-T_{p}).}

Видео по теме

Точка росы и коррозия

Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.

Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

Значения точки росы в градусах Цельсия в разных условиях приведены в таблице[4].

Относительная влажность, % Температура шарика сухого термометра, °С
0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 −20 −18 −16 −14 −12 −9,8 −7,7 −5,6 −3,6 −1,5 −0,5
25 −18 −15 −13 −11 −9,1 −6,9 −4,8 −2,7 −0,6 1,5 3,6
30 −15 −13 −11 −8,9 −6,7 −4,5 −2,4 −0,2 1,9 4,1 6,2
35 −14 −11 −9,1 −6,9 −4,7 −2,5 −0,3 1,9 4,1 6,3 8,5
40 −12 −9,7 −7,4 −5,2 −2,9 −0,7 1,5 3,8 6,0 8,2 10,5
45 −10 −8,2 −5,9 −3,6 −1,3 0,9 3,2 5,5 7,7 10,0 12,3
50 −9,1 −6,8 −4,5 −2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
55 −7,8 −5,6 −3,3 −0,9 1,4 3,7 6,1 8,4 10,7 13,0 15,3
60 −6,8 −4,4 −2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
65 −5,8 −3,4 −1,0 1,4 3,7 6,1 8,5 10,9 13,2 15,6 18,0
70 −4,8 −2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
75 −3,9 −1,5 1,0 3,4 5,8 8,2 10,6 13,0 15,4 17,8 20,3
80 −3,0 −0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
85 −2,2 0,2 2,7 5,1 7,6 10,1 12,5 15,0 17,4 19,9 22,3
90 −1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
95 −0,7 1,8 4,3 6,8 9,2 11,7 14,2 16,7 19,2 21,7 24,1
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения[источник не указан 2478 дней].

Точка росы, °C Восприятие человеком Относительная влажность (при 32 °C), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24—26 крайне некомфортное состояние 62
21—23 очень влажно и некомфортно 52—60
18—20 неприятно воспринимается большинством людей 44—52
16—17 комфортно для большинства, но ощущается верхний предел влажности 37—46
13—15 комфортно 38—41
10—12 очень комфортно 31—37
менее 10 немного сухо для некоторых 30

Наблюдения точки росы

Наибольшая температура точки росы была 35°C и зафиксирована в Джаске (Иран) 20 июля 2012 года.

См. также

Примечания

  1. ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
  2. ↑ СП 50.13330.2012 «Тепловая защита зданий»
  3. John M. Wallace, Peter V. Hobbs. Water Vapor in Air // Atmospheric Sience. An introductory Survey.. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
  4. ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»

Литература

wiki2.red

Воздух точка росы - Справочник химика 21

    Для удаления влаги и воздуха перед заправкой фреоном и маслом крупные установки с открытыми компрессорами вакуумируют до остаточного давления 5,33 кПа, а малые герметичные установки — до (3 Па. Согласно ГОСТ 17240—71 герметичные компрессоры должны сушиться в печи с продувкой сухим воздухом. Точка росы сухого воздуха у входа в компрессор должна быть не выше —55° С, а у выхода — не выше —50° С при выдержке воздуха в компрессоре в течение 5 мин. Статоры встроенных электродвигателей подвергают длительной вакуум-термической осушке с электроподогревом обмоток током пониженного напряжения. [c.325]
    В практике газоснабжения применяются не только чистые углеводороды и их смеси, но и взрывобезопасные смеси углеводородов с воздухом. Точка росы, при которой начинается выпадение конденсата из газовоздушной смеси, зависит от парциального давления газа в смеси. На рис. 2.5 приведены точки росы смесей пропана, изобутана и я-бутана с воздухом в зависимости от давления и объемной доли их в смеси. [c.76]

    Ремонт агрегата в сборе. После сушки КРГ соединяют нагнетательным трубопроводом с компрессором и паянные (или штуцерные) места соединений испытывают на плотность сухим воздухом (точка росы не выше —65° С) избыточным давлением 1600 кПа (16 кгс/см ) в ванне с водой. Затем из агрегата путем вакуумирования до абсолютного давления не более 13 Па (0,1 мм рт. ст) в течение 30 мин удаляют воздух, после чего его заряжают (по массе) маслом и фреоном. [c.135]

    На рис. 160 приведен график состава защитного газа, получаемого при сжигании пропана в воздухе. Точка росы защитного газа, как показывает опыт, не должна превышать +7° С. [c.281]

    Решение. По диаграмме I — х (рис. 1) находим точку пересечения изотермы = 60°С с линией ф = 30%. Этой точке соответствуют энтальпия 1 = = 166 кДж/кг сухого воздуха, влагосодержание х = 0,04 кг/кг сухого воздуха, точка росы = 36 °С, Схема решения дана на рис. 2, а. [c.10]

    В практике газоснабжения применяются не только чистые углеводороды и их смеси, но и взрывобезопасные смеси углеводородов с воздухом. Точка росы, или температура, при которой начинается выпадение конденсата из газо- [c.59]

    Проверенные цистерны взвешивают на железнодорожных весах для определения наличия в них жидкого хлора. Если в цистерне осталось более 1 т хлора, его удаляют и направляют на утилизацию. Затем цистерны заполняют сухим сжатым воздухом (точка росы —40 °С) под давлением 1,47 МПа (15 кгс/см ) и проверяют герметичность сосуда и его арматуры реакцией на аммиак. Сжатый воздух из цистерны направляют на установки для нейтрализации абгазов хлора или используют повторно для пневматического испытания других хлорных цистерн. Повторное использование сжатого воздуха дает экономию в расходе энергетических затрат и химических реагентов при проведении испытаний цистерн. Цистерны, прошедшие пневматическое испытание, разрешается наполнять жидким хлором если же при испытаниях обнаружены утечки хлора, то цистерна направляется на ремонт. [c.147]

    Степень осушки и очистки воздуха точка росы (при рабочем давлении), °С........... До —70 [c.160]

    Несмотря на то, что вследствие неполноты испарения смеси, создающиеся в большинстве карбюраторов, имеют влажный характер, вполне возможно, что жидкость состоит из капелек нрак-тически неиспарившегося бензина. Последнее обстоятельство объясняется скоростью, с которой бензин выбрасывается из диффузора карбюратора, и служит причиной того, что влажная смесь находится в равновесии со всем бензином, а не с какой-либо испарившейся его частью. Позтому-то лучший показатель общей эффективной испаряемости бензина в присутствии соответствующего количества воздуха — точка росы [21, 22], т. е. температура начала конденсации, наблюдаемая нри охлаждении совершенно сухой топливо-воздушной смеси.  [c.392]

    Регулирующие клапаны с мембранным исполнительным ме-лэнизмом питаются осушенным сжатым воздухом (точка росы — минус 40 °С) от общезаводской сети. На установках предусматривается ресивер сжатого воздуха, обеспечивающий часовой запас при одновременном расходе его всеми потребителями. [c.206]

    Окисление проводится тщательно осушенным воздухом (точка росы —73 °С), гидролиз — 98%-НОЙ серной кислотой, водой или основаниями. Сульфат алюминия выпускается как товарный продукт. После удаления остаточной серной кислоты щелочью и горячей водной промывки спирты подвергаются разделению либо на индивидуальные продукты, либо на определенные узкие фракции. Спирты находят применение для синтеза пластификаторов, моющих средств и т. д. Получаемые на основе этих спиртов детергенты при попадании в водоем количественно разлагаются. Известны модификации процесса, где для синтеза А1Кз используются а-олефины. [c.444]

    Содержание двуокиси углерода в воздухе после очистки цеолитами составляет менее 3 см /м . Одновременно с очисткой происходит осушка воздуха. Точка росы осушенного газа после дросселирования давления до атмосферного ниясе -75 °С. [c.408]

    С помощью /—л -диаграммы можно определить также температуру предела охлаждения воздуха (точку росы). Это — температура, при которой воздух данного состояния, будучи охлажден при постоянном влагосодержании (х= onst), станет полностью насыщенным влагой. Точка росы определяется изотермой, которая проходит через точку пересечения линии x=eonst с линией ф = 100,% (например для воздуха, соответствующего состоянию точке Ль точка росы равна 12,5°С). [c.313]

    Новый, а также бывший в употреблении статор перед сушкой должен быть тщательно промыт. Сушку статора производят в печи при температуре 115— 1 °С в течение 24 ч с продувкой сухим воздухом (точка росы —60° С). Сухой воздух до поступления в печь должен быть нагрет до 100°С. Скорость воздуха в печи не менее 0,2 м/сек. Влажность поступающего в печь воздуха может быть проверена прибором, определяющим точку росы (см. стр. 116). При тщательном соблюдении требуемых условий сушки влажность статора можно не контролировать. При одновременной сушке большого количества статоров качество сушки мржет быть проверено выборочно, [c.183]

    Несколько более сложным является процесс изменения состояний воздуха в поверхностных воздухоохладителях. Первоначально этот процесс, как и нагрев, протекает при постоянном влагосодер-жании, с тем лишь различием, что линия процесса на диаграмме /—с( направлена вниз от начальной точки 3 (см. рис. 38). Пересечение в точке 4 этой линии с линией ф = 100% определит температуру начала конденсации водяных паров, содержащихся в воздухе (точку росы). [c.97]

    В работе [18] изучалось разложение сероуглерода на активных углях APT, АР-3, СКТ-2, СКТ-3, Норит и Сунерсорбон . Исследования проводились в диапазоне температур от 100 до 150 °С при средней линейкой скорости парогазовой смеси, рассчитанной на полное поперечное сечение аппарата, от 0,03 до 0,3 м/с. Одновременно определялось влияние зольности и содержания железа на процесс накопления балластных соединений. На рис. 1-2 приведены данные опыта, в котором устанавливались потери сероуглерода во времени на угле APT (температура—130 °С, газ-носитель — воздух, точка росы — минус 40 °С, линейная скорость смеси 0,03 м/с). Из рисунка следует, что происходит постепенное [c.14]

    Известно, что молеку.иярньге сита нри регенерации в течение первых нескольких циклов снижают динамическую активность, что отмечалось и в работе [2] при осушке випилхлорида. Поэтому наши исследования проводились на адсорбентах, предварительно оттренированных в течение 7—10 циклов регенерации. Регенерация адсорбента включала в себя сдувку остаточного растворителя увлажненным воздухом при комнатной температуре, десорбцию его при медленном нагревании до 100—150" С и последующую десорбцию воды прогревом адсорбента в течение 6 час. при 350° в токе сухого воздуха (точка росы —60, —70 ). При регенерации Н-мордепита, первичная пористая структура которого в отличие от цеолита КА доступна для молекул растворителя, стадия его десорбции имела большую продолжительность и сопровождалась выделением хлористого водорода за счет каталитического разложения, особенно заметного пррг работе с дихлорэтаном [6]. Работа с каждым цеолитом проводилась на одной загрузке адсорбента. В течение приблизительно 4000 час. работы образец цеолита КА выдержал, так же как и Н-морденит, до 50 циклов регенерации без существенного снижения динамической активности. [c.238]

    Предусмотрено выполнение технологических требований, обеспечивающих удаление влаги из системы, без чего не может быть гарантирована Долговечность компрессоров, например сушка компрессора в печи с прод 1увкой сухим воздухом. Точка росы сухого воздуха у входа в компрессор должна быть не выше —55°С, у выхода — не выше —50°С, при выдержке вфздуха в компрессоре в течение 5 мин. [c.177]

    Несмотря на то, что все поверхности тщательно гидроизолированы, особенно в новых отвалах, неизбежно возникают потери вода в результате утечки и испарения, причем потери в результате испарения наибольшие в тропиках и в летнее время. Кроме того, ежедневно до нескольких сотен ку бических метров раствора периодически сливаются ддя извлечения железа Соответственно, такие потери должны периодически компенсироваться Если потери в результате просачивания оценить трудно, то потери при испа рении легко и достаточно точно можно оценить на основе имеющейся ме теорологической информации ддя данной местности или же при помощи на дежных методов прогноза. Например, на руднике Рам Джангл, где в выще лачиваюидам контуре находится около 4 млн. т руды, потери растворов составляют 136 м в день в сезон дождей и 378 м в день в сухой период, когда происходит извлечение железа. Для оценки количества испарившейся воды с поверхности озер и других водоемов уже давно применяется надежный метод с использованием испарительного лотка . В США и Канаде широко применяется лоток класса А Погодного бюро США этот лоток сделан из гальванизированного железа, не имеет покрытия краской, диаметр его 1Д0 м, а глубина 254 мм. Лоток устанавливается на деревянную раму с тем, чтобы внизу лотка воздух мог свободно циркулировать. Уровень в 230 мм поддерживается ежедневным доливом воды. Оценка интенсивности выпаривания из лотков класса А учитьшает солнечную радиацию,температуру воздуха, точку росы и движение ветра [64]. [c.294]

    Защитные атмосферы. Пропан и пропан-бутановые смеси широко используются при термической обработке металлов, для создания защитных атмосфер, препятствующих окислению поверхности металла кислородом воздуха. Защитные атмосферы образуются при конверсии или сжигании пропана при недостатке воздуха, с последующим удалением влаги и углекислоты промывкой водой и другими поглотителями, например этилен-гликолями и этаноламинами. Чем меньше отношение СОа СО в смеси, тем выше восстановительная способность защитного газа. На рис. 238 приведен график состава защитного газа, получаемого при сжигании пропана в воздухе. Точка росы защитного газа, как показывает опыт, не должна превышать +7° С, а концентрация углекислоты 5—10 г нм . [c.390]


chem21.info

Отправить ответ

avatar
  Подписаться
Уведомление о
