Заделка трубы на крыше из металлочерепицы – Проход трубы через металлочерепицу — примыкание обход и вывод сэндвич-дымохода

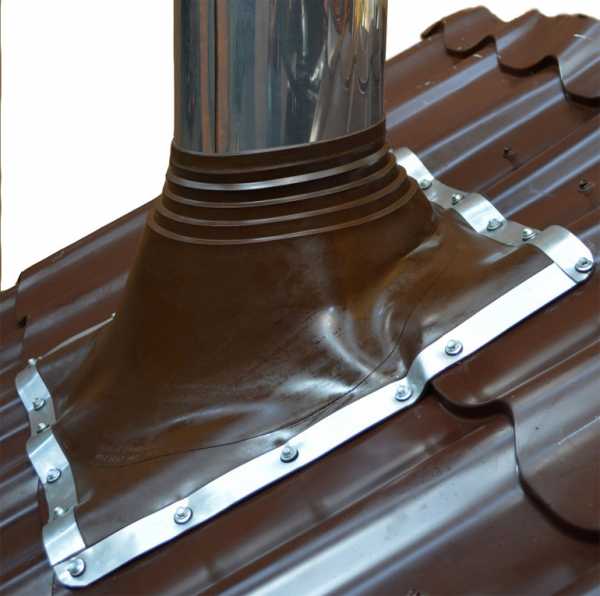

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу.

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

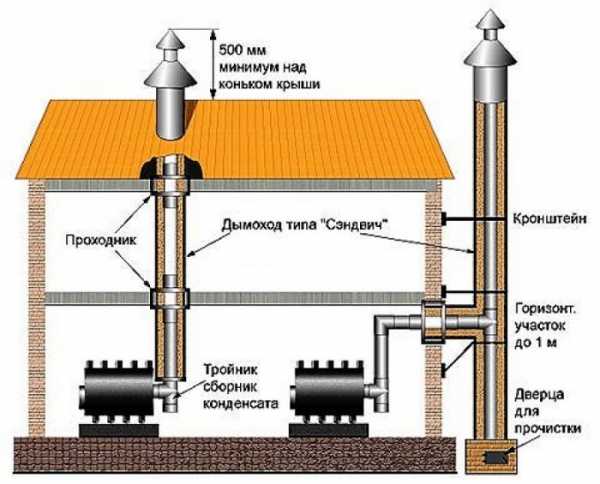

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

kryshadoma.com

Обход трубы металлочерепицей своими руками

07 декабря 2015

Просмотров: 6800

Одной из сложнейших строительных операций является обход трубы металлочерепицей. Выполнить обход объектов (в том числе и дымовой трубы) при строительстве стропильной системы и монтаже кровельного покрытия довольно сложно. За такое берутся только опытные мастера. Именно по качеству выполнения обхода дымохода обычно определяют компетентность кровельщика. При этом очень важно обеспечить водонепроницаемость данного участка и целостность покрытия возле трубы.

Процесс обхода трубы металлочерепицей является одной из сложнейших строительных операций, поэтому осуществляется профессионалами.

В процессе работы следует внимательно и тщательно производить замеры и работать с металлочерепицей, стараясь избежать ее порчи. Стоит отметить, что такие «препятствия» имеются и имелись на всех типах кровли, поэтому решать подобные задачи кровельщикам приходилось очень часто. За всю длинную историю строительства технология обхода дымоходов была отработана. Отдельно отметим тот факт, что для каждого кровельного материала есть своя технология обхода. О том, как правильно обойти дымоходы и вентиляционные вытяжки при монтаже черепицы, будет рассказано ниже.

Сложности при обтекании труб

В процессе монтажа кровли при укладке кровельного материала вокруг трубы необходимо помнить, что кровля должна выполнять следующие функции:

Схема кровли из металлочерепицы.

1. Не допустить скопления влаги возле трубы и обеспечить ее отведение. При этом необходимо обеспечить водонепроницаемость участка на кровле.
2. Особое внимание следует уделить месту стыка кровли и трубы. Поскольку вода может стекать по стенкам конструкции трубы, необходимо тщательно водоизолировать этот участок. К этому следует отнести и недопущение образования конденсата на кирпичной трубе дымохода (поскольку последняя будет нагреваться).

При этом участки металлочерепицы, примыкающие к дымоходу, вентиляционным трубам и другим технологическим выходам, считаются наиболее сложными для герметизации на крыше. Если их не герметизировать, то это приведет к впитыванию влаги теплоизоляцией (это вызовет гниение материала и уменьшение изоляционных свойств), стропильной системой (дерево начнет гнить, уменьшится срок эксплуатации конструкции), ухудшению циркуляции воздуха из-за появления конденсата.

Для решения этих задач по созданию герметичных зон около выходных технологических конструкций заранее (при проектировании) следует уделить особое внимание тому, где будут сделаны проходы под трубы.

При этом следует помнить, что высота печной трубы и вентиляционных отверстий зависит от их месторасположения на скатах. Так, трубы должны быть на 0,5 м выше конька. Лучшим вариантом расположений вентиляционных выходов и дымохода является выход у коньковой балки. При таком расположении труб на них гораздо меньше скапливается осадков, что существенно облегчает работы по их герметизации.

Вернуться к оглавлению

Точки примыкания покрытия к дымоходу

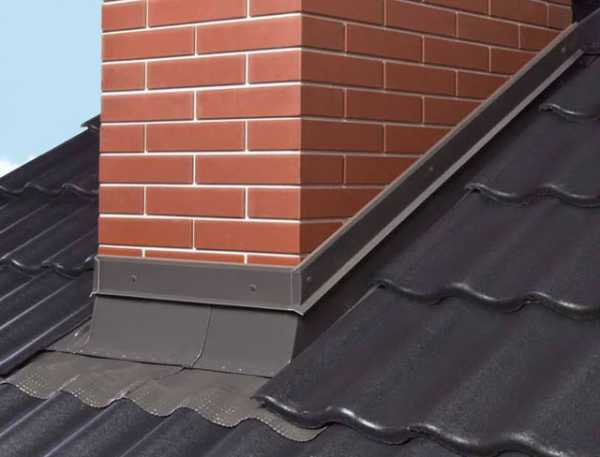

Специально под металлочерепицу было разработано устройство примыкания кровельного покрытия к трубам дымоходов. Его обычно называют фартуком. Укладка (установка) такого устройства требует некоторых подготовительных работ. Для этого набивается дополнительная обрешетка возле дымохода, также следует подготовить металлочерепицу (обрезать листы) и уложить на обрешетку уплотнительные слои.

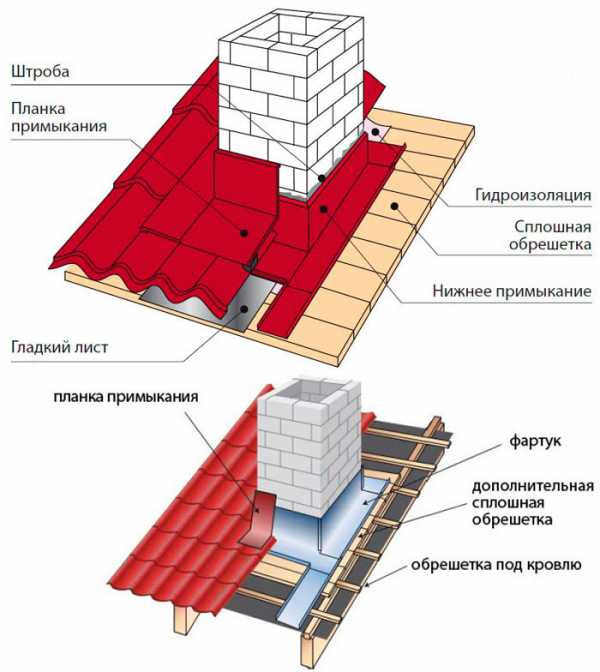

Схема обхода трубы металлочерепицей.

Когда подготовительные работы завершены и дымоход успешно выведен, приступают к герметизации стыка крыши с трубой. Такие работы делятся на несколько этапов. Первый — монтаж внутренних защитных устройств (фартуков). Далее на него монтируется металлочерепица. После чего устанавливается наружный фартук.

Если установка фартука выполняется своими руками, то следует подготовить некоторые инструменты: диски для болгарки и сам инструмент, молотки (деревянный и обычный), средства для нанесения разметки (метры, линейки, уровни, фломастеры, карандаши и т.д.). Далее следует оштукатурить поверхность трубы для лучшего прилегания изоляционных слоев. После этого приступают к выполнению обхода.

Вернуться к оглавлению

Как обойти трубы на крыше?

Вначале следует сделать подводку гидроизоляционного желоба. Его заводят на скатах, на более высоком уровне, чем грани (до 0,8 м). Желоб должен находиться в слое теплоизоляции для отведения влаги оттуда. Далее монтируется обрешетка (дополнительная). На следующем этапе производится укладка черепицы. Для ее осуществления листы следует обрезать (по форме дымохода) в точках, где есть примыкание к трубам. Покрытие укладывается согласно рекомендациям производителя металлочерепицы.

Следующий этап — нанесение на боковые грани разметочных линий, которые делаются чуть выше (примерно на 15 см) уровня кровли.

Они указывают высоту подъема фартука. По разметке следует аккуратно проштробить так, чтобы штроба прошлась только по кирпичу, не повредив кладку. После этого поверхность зачищается от пыли, которой будет много. При этом важно предварительно застелить кровлю пленкой, чтобы пыль не повредила покрытие металлочерепицы. После очистки штробы заполняются силиконом (или другим прозрачным герметиком).

Схема подводки гидроизоляционного желоба.

Далее готовится планка для крепления фартука. Она укладывается в штробу, в слой герметика, а потом крепится к металлочерепице саморезами. Аналогично производят монтаж всех частей планки для фартука, которые впоследствии соединяются друг с другом, после чего под фартук заводят лист металла. Он монтируется под нижней кромкой фартука. Его края загибаются при помощи молотка и плоскогубцев. Он предназначен для предотвращения попадания воды в дымоход с крыши.

Важно помнить, что сам фартук монтируется на крышу таким образом, чтобы он располагался на кладке трубы примерно на 15-20 см выше уровня черепицы.

Когда планка для крепления фартука готова, производят монтаж самого фартука (наружного). На планку следует смонтировать лист металлочерепицы так, чтобы он накрывал планку для крепежа фартука и заходил на лист металлочерепицы, который обтекает трубу. При этом следует осуществить монтаж внутреннего фартука, который устанавливается между металлочерепицей, смонтированной на планке, и «основным» покрытием, обтекающим трубу. Он должен предотвращать попадание влаги под крышу.

Когда металлочерепица установлена вокруг дымохода и на планке, приступают к монтажу наружной части фартука. Эта деталь не имеет дополнительных защитных и изоляционных функций, а предназначена для декора на месте прохода трубы. Устанавливается он согласно инструкции изготовителя, при этом следует проводить установку аккуратно, чтобы не испортить декоративное (или лакокрасочное) покрытие. Основным отличием монтажа наружной части от установки внутренней является система фиксации планки для примыкания к дымоходу. Для этого не нужно прокладывать штробу в кладке дымохода, хватит крепления саморезами к кирпичу. После этого планка покрывается слоем силикона, после чего может быть оштукатурена или покрашена.

Перечисленные работы описывают устройство примыкания и работы по обтеканию дымоходной трубы, выполненной из печного кирпича. Для металлических труб (которые могут как выводить дым из печи, так и вентилировать санузлы) обтекание осуществляется по-другому.

Вернуться к оглавлению

Как обойти металлическую трубу?

Вопрос о том, как обойти выходы металлических труб на кровле, которые иногда утеплены, возникает довольно часто. Сложность такого обхода заключается в необходимости защиты изоляционных материалов кровельного «пирога» от возможного возгорания при нагреве труб до высоких температур. В этих случаях специалистами рекомендуется не подводить изоляционные слои к трубе, поскольку они часто выполняются из легковоспламеняющихся материалов, и оставить небольшой зазор (около 15-30 см) между ними и трубой. В качестве дополнительной защиты изоляционные слои закрываются деревянными досками (или брусьями) по периметру так, чтобы между трубой и деревянным каркасом остался зазор. В этот зазор укладывают термостойкий изоляционный материал (например, асбест).

Принцип примыкания трубы к кровле.

После изоляции кровельного «пирога» можно приступить к «обтеканию» трубы покрытием.

Сначала делаются гидроизоляция и пароизоляция. Для этого приобретается специальный материал в виде ткани, который следует нарезать по форме конверта. Их края доводятся к стропильной системе или к поперечным балкам, после чего фиксируются саморезами или гвоздями к стропилам. Затем края следует прижать брусом обрешетки (или досками) для надежной фиксации. При этом внутренний слой (пароизоляция) прижимается основой для монтажа уже отделки.

Для обеспечения максимальной защиты утепляющих изоляционных слоев их приклеивают к коробу. Осуществить это возможно при помощи специальной пленки, строительной клейкой ленты или клея (первые 2 варианта более предпочтительны). После этого осуществляется укладка покрытия из черепицы (металлической).

Когда металлочерепица установлена, на металлическую трубу надевают специальный хомут, который необходимо закрепить при помощи специальной прокладки (она должна быть термостойкой). Именно этот хомут с прокладкой обеспечивает герметичность места стыка фартука и трубы. При этом соединение должно быть нежестким. Далее можно изготовить или приобрести специальные элементы для более надежного крепления фартука на кровле.

Как видно из описанного, осуществить правильно укладку металлочерепицы вокруг металлической трубы гораздо проще, чем произвести герметизацию кирпичной трубы.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

1pocherepice.ru

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
• нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.

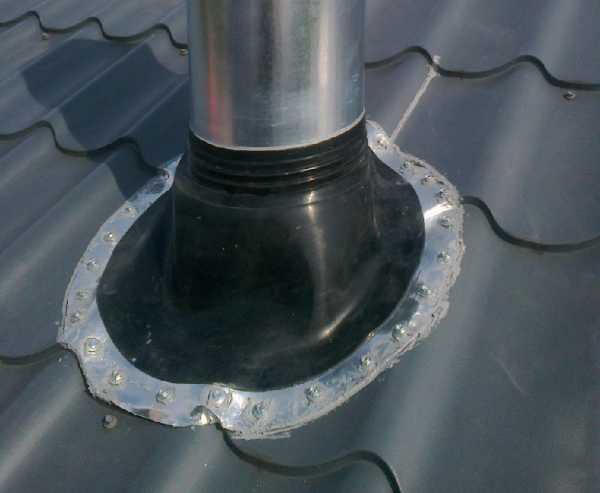

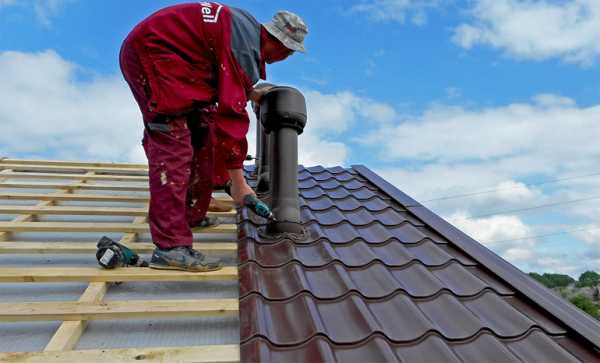

3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

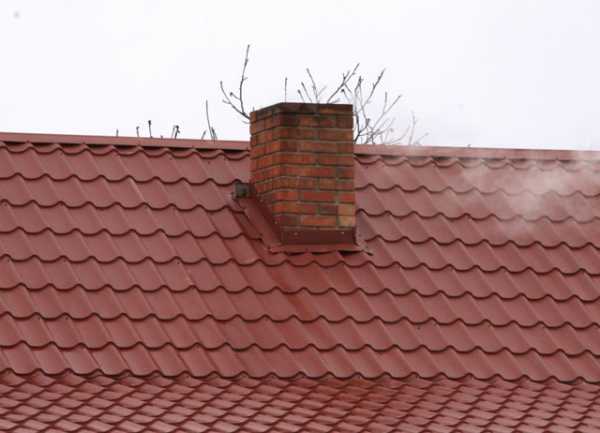

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

• На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
• После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
• Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
• Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
• Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

kryshagid.ru

Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

• небольшой вес;
• простота укладки;
• долговечность;
• экологичность;
• негорючесть;
• доступная цена;
• устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

• сложность покрытия крыши сложной конфигурации;
• большое количество отходов материала при укладке на фигурную крышу;
• шум от ударов по металлу при дожде и сходе снежных масс;
• большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

• прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
• труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
• в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
• чем ближе труба к коньку, тем меньше конденсата в ней образуется.

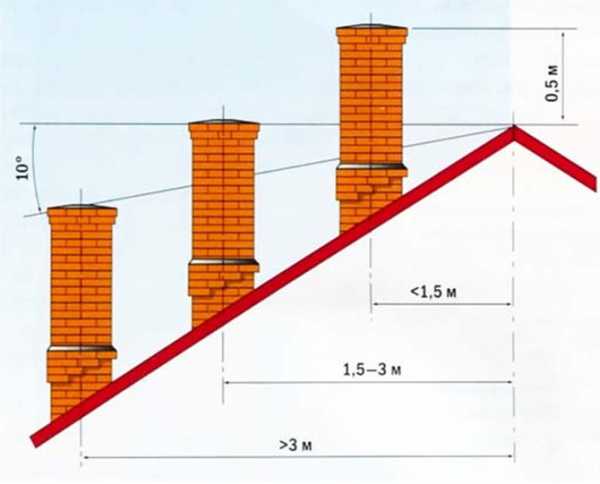

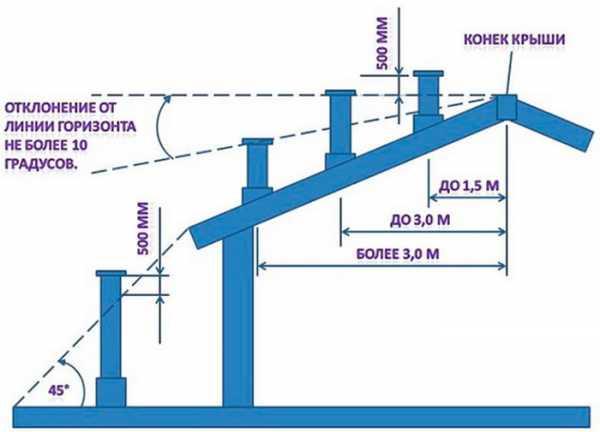

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

• для зоны в 1,5 метра от конька достаточно высоты в 50 см;
• для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
• дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

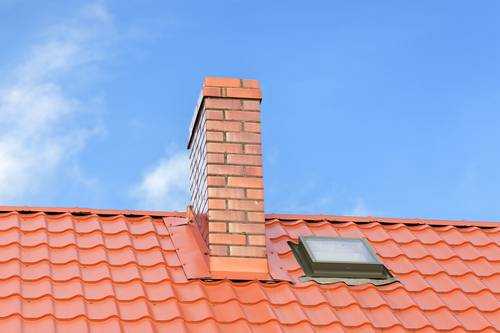

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

• верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
• порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
• важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
• нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

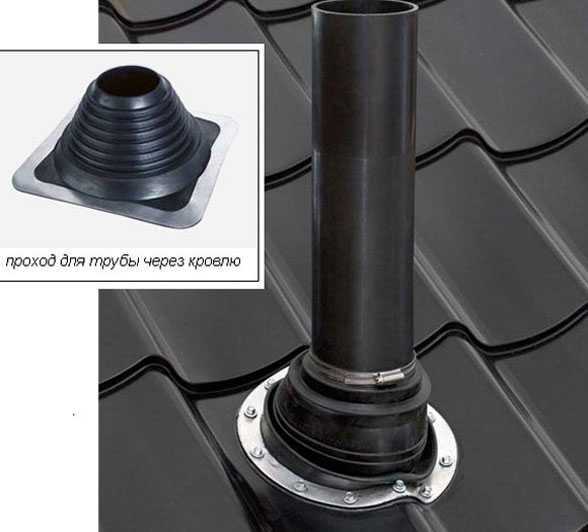

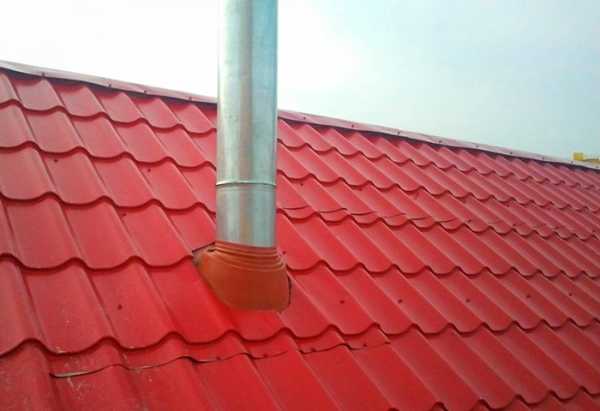

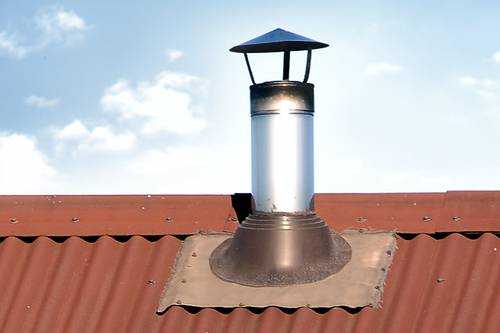

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

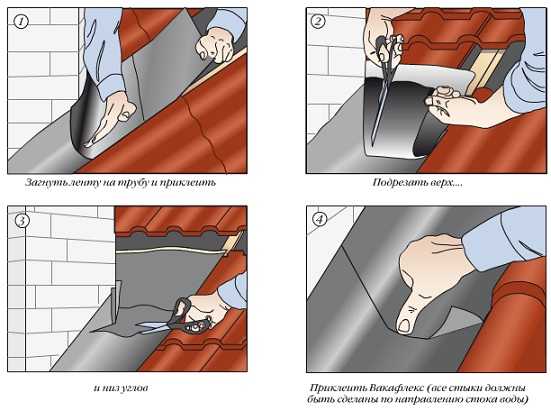

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

• Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
• Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
• Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
• Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

infotruby.ru

герметизация прохода трубы и вентиляции

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

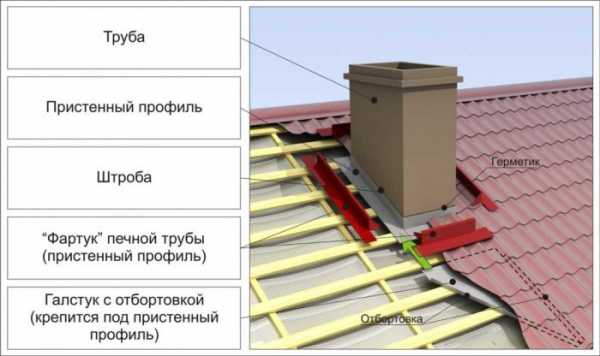

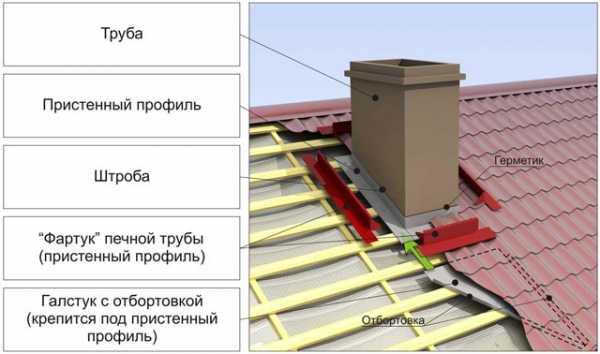

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

Необходимые инструменты:

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
7. Штробы заполнить бесцветным силиконовым герметиком.
8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап – это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Устройство прохода металлической трубы через кровлю

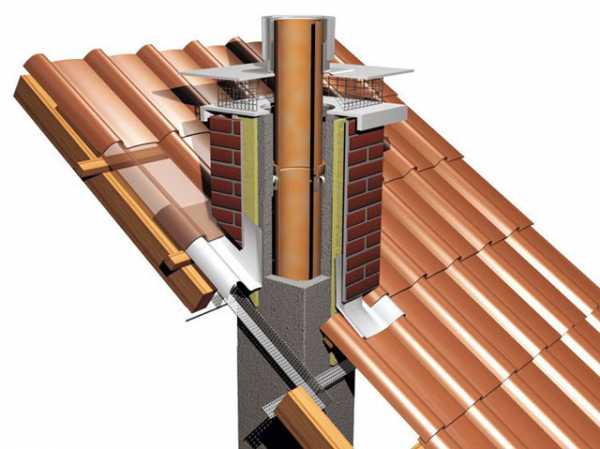

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
5. Далее рабочая поверхность покрывается металлочерепицей.
6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

1. Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
2. Прорезать металлочерепицу по нанесенной линии.
3. Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
4. Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

1metallocherepica.ru

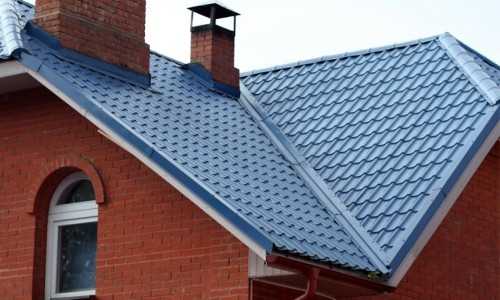

Проход трубы через крышу из металлочерепицы

Дымоход –  это важная часть конструкции крыши, через которую из здания уходят газы, образовавшиеся в результате сгорания топлива. В разработке плана строительства частного дома необходимой составляющей становится обустройство дымохода в металлочерепице на кровле. Проход трубы через металлочерепицу влияет на пожарную безопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах. Следует обеспечить кровлю от возможного возгорания деревянных элементов стропильной системы и обрешетки.

Проектирование дымохода под металлочерепицу, согласно государственным нормам, осуществляется до начала строительства. Порой бывают непредвиденные ситуации, когда сделать проход трубы через крышу доводится в готовом доме. Это происходит в случаях, если подвергается ремонту старая или устанавливается новая система отопления, заново проводится монтаж кровли. Вывод печной трубы через металлочерепицу возможно сделать собственными силами, в сложных случаях приглашают мастера по дымоходам.

Как правильно обустроить дымоход?

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Рекомендуем к прочтению:

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Разрез для выхода на крышу в пироге кровли может быть овальным и круглым, а также прямоугольным и в форме квадрата.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Рекомендуем к прочтению:

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

build-experts.ru

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода “через конек”, считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.

• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.

depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от – 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

• На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
• Смочив переходной элемент жидким мылом, его надевают на трубу.
• Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

• Термостойкий.
• Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Смотрите кровельный герметик в магазине СТД “Петрович”

roof-project.com
