Заливка оконных перемычек своими руками – железобетонные варианты между окнами в доме из газобетона, размеры конструкций для дверей по ГОСТу, как сделать для дверных проемов

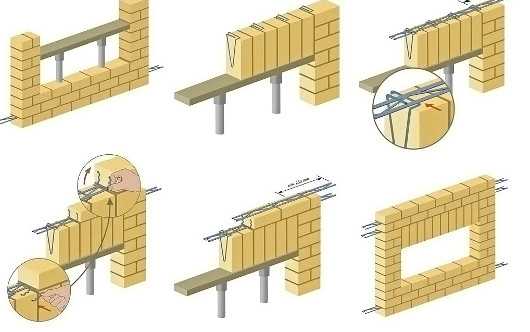

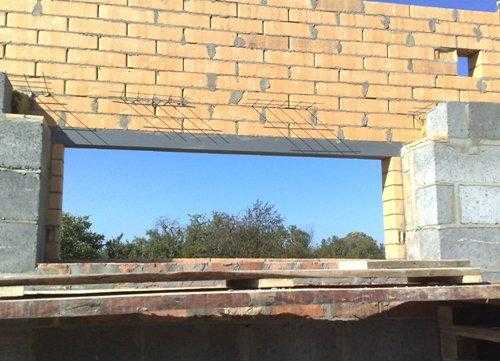

Монтаж кирпичной перемычки

Но, если все-таки вы решили обойтись своей арматурой, то принцип ее предназначения остается неизменным – связать кирпичи между собой и усилить саму кладку.

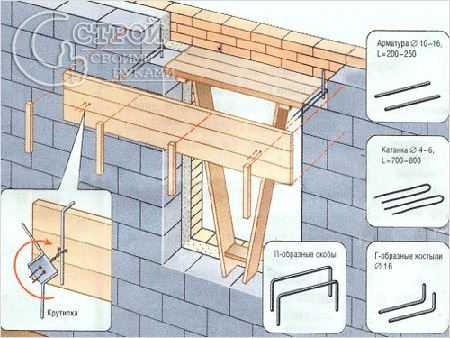

Прежде чем начать кирпичную кладку перемычки нужно соорудить под кладкой вспомогательную деревянную опалубку, напоминающую своим видом лавочку. Следует заметить, что установка опалубки требует строгой горизонтальности, что проверяется уровнем. Также сама кладка кирпича постоянно контролируется на горизонтальность и вертикальность. На практике сначала на опалубку ложится арматура с заходом на стены на расстояние до 200–250 мм и уж затем на нее производится кладка кирпича с постоянной перевязкой арматурой. После того как раствор застынет опалубку убирают.

Чтобы раствор не прилипал к дереву верхнюю часть опалубки можно обернуть полиэтиленовой пленкой.

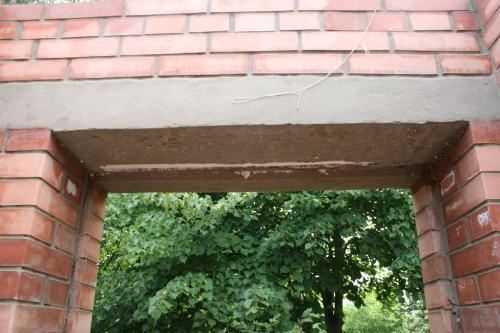

Бетонные перемычки оконного (дверного) проема

Бетонные перемычки оконного (дверного) проема бывают двух видов – монолитные и сборные. Первый вид (монолитные) можно приобрести уже в готовом виде в компаниях, специализирующихся на изготовлении строительной продукции. Вполне понятно, что цена на готовые изделия будет зависеть от размера перемычки, ее формы, наличием дополнительных крепежных элементов и, что немаловажно, страны производителя.

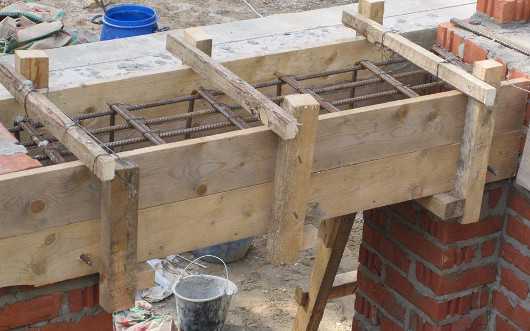

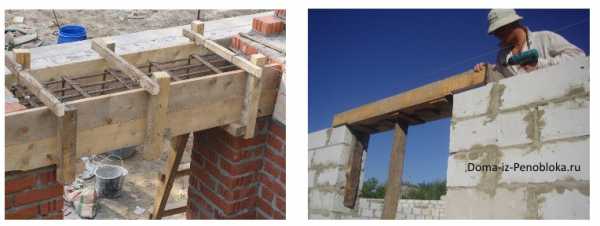

Опалубка для перемычки из железа бетона

Сборные перемычки оконного проема изготовляются в ходе строительства дома с использованием арматурного каркаса, который заполняется бетонной смесью. Но как в первом, так и во-втором варианте наличие арматуры, в застывшей бетонной смеси, гарантирует прочность конструкции, ее сопротивлению на изгиб, сжатие и растяжение.

Оконные перемычки из металла

Оконные перемычки из металла являются самым простым и в тоже время надежным вариантом. В качестве металла часто применяется стальной уголок 100 х 100 х 10, который отлично подходит под размеры кирпича. Хотя в отдельных случаях возможна подрезка одной из сторон его, но имея в наличии болгарку и соответствующий диск проблема легко решается.

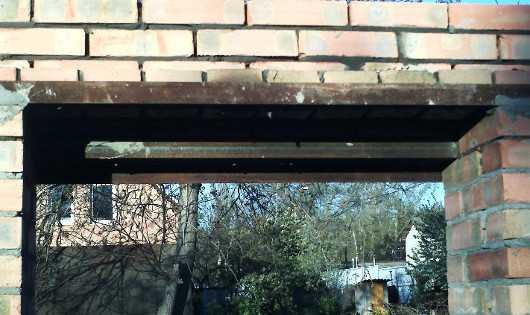

Оконная перемычка с использованием уголка

По этому поводу есть отличный ролик, который качественно вооружит владельцев жилья, решившихся самостоятельно сделать перемычку оконного проема, теоретической базой.

remontzhilya.ru

Перемычки своими руками – Легкое дело

Перемычки своими руками

При строительстве дома можно использовать перемычки как заводского, так и собственного изготовления. На первый взгляд использование заводских изделий кажется более удобным и надежным: Вы заказали – Вам доставили, к тому же качество контролируется на заводе.

На самом же деле сделать перемычки самостоятельно совсем не трудно, а экономия при этом значительная – нужно заплатить только за материалы, а они, как известно, дешевле готового продукта. О том, как самому изготовить перемычки, и пойдет речь ниже.

Для начала рассмотрим основные виды перемычек и случаи их использования:

• несущие перемычки – балки усиленные (б/у) – используются для восприятия нагрузок от плит перекрытия;
• ненесущие – балки (б) – воспринимают только нагрузку от кладки стены над проемом;
• карандаши – тонкие ненесущие перемычки, которые используются в дверных проемах межкомнатных перегородок толщиной 120 мм;
• прогоны – несущие перемычки больших размеров;
• ригеля – прогоны с полкой, которая является основой для упора вышестоящий конструкций.

Наиболее распространенными являются несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.

Перемычки для оконных и дверных проемов своими руками

Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.

Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.

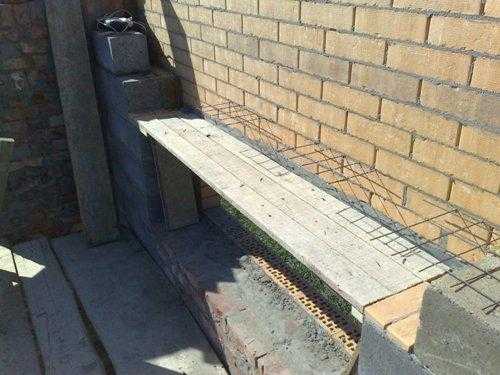

Опалубка под перемычку

Опалубка делается из деревянных досок, толщина которых 20-25 мм, из которых изготавливаются щиты. Между собой доски крепятся гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их шуруповертом. Потом опалубку также легко будет разобрать, выкручивая их.

Сначала в проем устанавливается горизонтальный щит, упирающийся на подпорки. Он может размещаться вровень с забутовочной кладкой или же слегка выходить за ее пределы. Во втором случае вертикальный щит установится на него сверху, а не сбоку.

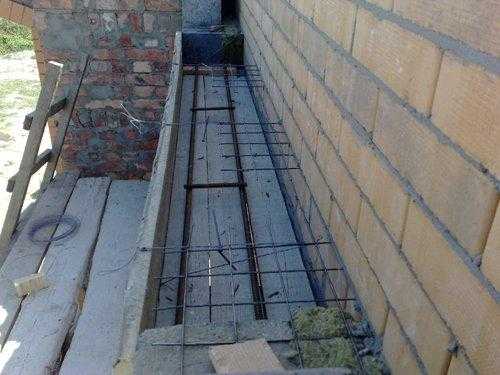

В опалубку на горизонтальный щит выкладывается арматурная сетка, а потом вертикальный щит закрепляется саморезами. Для лучшей фиксации вертикального щита при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть ее. Это предотвратить перемещение щита под действием нагрузки от бетона, и он будет плотно прилегать к окну.

Утепление перемычки

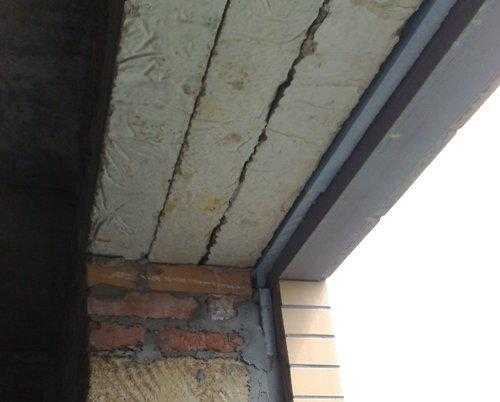

Между лицевой кладкой и перемычкой обязательно нужно сделать утеплительный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя – 100 мм. Минеральная вата закладывается в опалубку, после чего заливается бетон.

Утепление перемычки с использованием минеральной ваты имеет недостаток – окно, которое будет устанавливаться в проем, будет упираться в поверхность ваты, и даже заполнение стыка монтажной пеной не даст стопроцентной фиксации оконной рамы. Откосы оконного проема при использовании минеральной ваты нужно заложить забутовочным кирпичом, чтобы в него упиралось окно и надежно зафиксировалось с помощью монтажной пены. Если этого не сделать, пена опять-таки будет контактировать с ватой, не обеспечивая нужного крепления конструкции окна. Но при использовании забутовочной кладки на откосах придется еще раз их утеплять.

Чтобы не создавать себе лишних проблем и не дублировать утеплительный слой, можно сразу использовать более простой и надежный способ утепления перемычки. В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол – пумпан – который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пумпана – 30 мм. При монтаже окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность листа пумпана и надежно фиксирует окно в проеме. Дополнительного слоя утеплителя в этом случае не нужно. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окна.

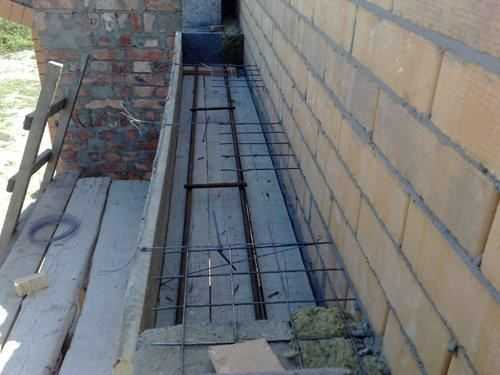

Армирование перемычки

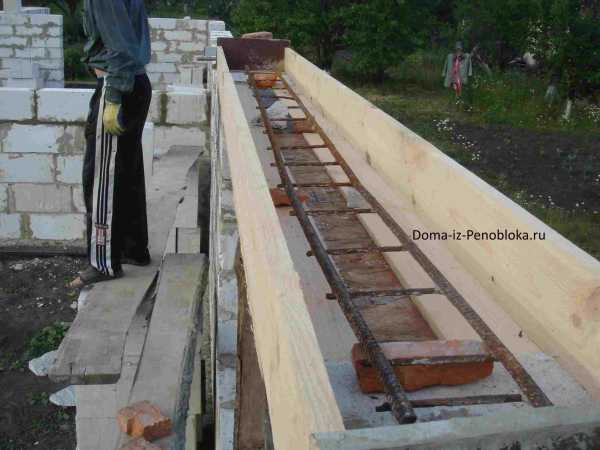

Диаметр арматуры для перемычки зависит от ее типа. В данном случае была выбрана «бэшка», которая воспринимает минимум нагрузок и является ненесущей. Такой выбор был сделан благодаря наличию армированного пояса и облегченной конструкции крыши. Для такой перемычки подойдет арматурная сетка из двух жил арматуры, диаметр которой 6-8 мм. Рабочая арматура укладывается вдоль перемычки. Между собой прутья арматуры должны скрепляться путем вязки вязальной проволокой. Сварка для их соединения не используется. В результате должна получиться сетка, которая по виду напоминает приставную лестницу.

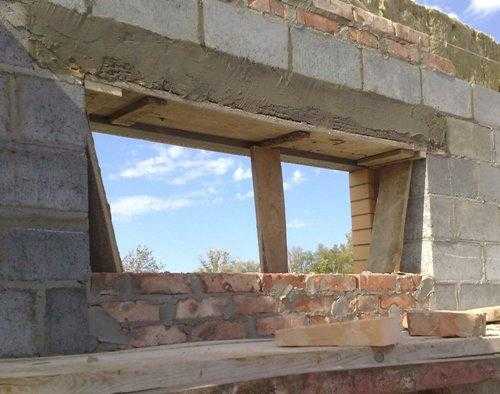

Усиление опалубки подпорками

При установке горизонтального щита опалубки обязательно нужно использовать подпорки. Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.

Заливка железобетонной перемычки своими руками

Для заливки перемычки используется бетон марки 200. Для его изготовления понадобится цемент, песок и щебень в пропорциях соответственно 1:2:5. О технологии изготовления бетона можно прочитать на страницах нашего сайта.

При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.

При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.

После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.

Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.

Во-первых. перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.

Во-вторых. окна лучше делать с четвертью.

В-третьих. перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.

http://postroy-sam.com

legkoe-delo.ru

Как сделать оконные перемычки железобетонные своими руками?

Как изготовить железобетонные перемычки собственными руками, чтобы выполнить необходимое усиление дверных и оконных проемов. Главная задача и назначение ЖБ перемычек заключается в восприятии нагрузки на собственную конструкцию всего веса стены, который расположен над оконным или дверным проемом. В частном строительстве при возведении небольших жилых домов перемычки могут отливаться из монолитного бетона или же быть сборными из заводских заготовок.

Особенности железобетонных перемычек ПБ

Благодаря комбинированию в своей структуре двух различных материалов ЖБИ перемычки обретают требующуюся несущую способность. Такими материалами в теле оконных перемычек выступают: металл и бетон. Задача бетона состоит в обеспечении конечному изделию прочности на сжатие и сопротивления жесткости. Сталь придает перемычке высокий уровень прочности на растяжение. Бетонный слой в железобетонных перемычках призван, также обеспечить защиту стальной арматуры от коррозии. Важно соблюдать требование касательно толщины монолитного бетона в общей конструкции перемычки ПБ.

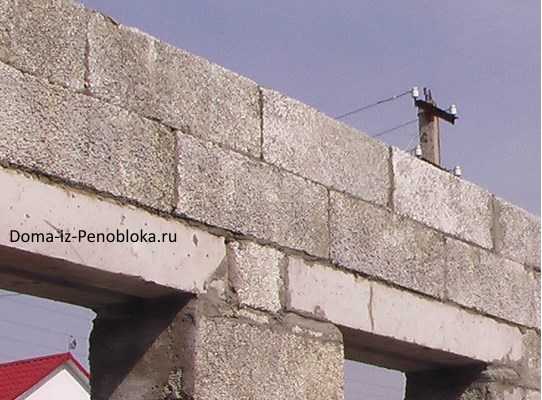

Железобетонные перемычки монолитные

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

• Способность выдерживать высокие нагрузки
• Возможность перекрывать проемы большой длины
• Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
• Разнообразие готовых размеров и широкой номенклатуры изделий
• При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности,  и вы можете залить ЖБИ.  В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная  смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

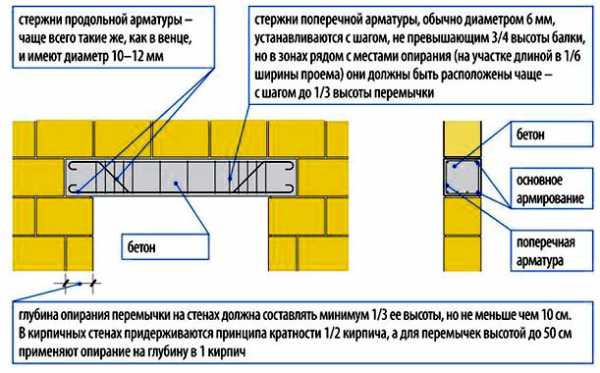

На рисунке 1 показаны перемычке и тип армирования перемычек.

ЖБИ перемычки заводского изготовления

Широкое распространение имеют ЖБИ, выполненные в заводских условиях, с применением пропарочных камер. Такие ЖБ перемычки могут быть в несъемной керамической опалубке или армированными монолитными.  Такой подход позволяет получить железобетонные изделия с нужной несущей способностью и сразу применяться для монтажа. Использование таких ЖБИ позволяет избегать задержек в строительных работах.

Железобетонные перемычки отличаются по своей форме, нагрузки и способа отделки поверхности. Проектировщики, проводя расчеты в строительстве, прибегают к таблицам нагрузок готовых перемычек. Готовые железобетонные перемычки интересны и застройщикам, поскольку это дает уверенность в их качестве и долголетии, хотя и может быть несколько дороже, чем варианты производства перемычек своими руками.

Большим спросом пользуются ЖБИ перемычки L-образного типа. Высота таких изделий составляет 19 и 22 см, ширина – 12 см, а толщина равна 6 см. Ширина проема под такие перемычки должна быть в пределах от 120 до 270 см. Железобетонный завод изготавливает стандартные длины с шагом в 30 см.

Как сделать железобетонную перемычку своими руками? Балки укладываются на раствор цементный РЦ м200 с осадкой конуса смеси П-8 (густой раствор), после этого оставшееся пространство заполняется легким керамзитобетоном (теплоизолятором).

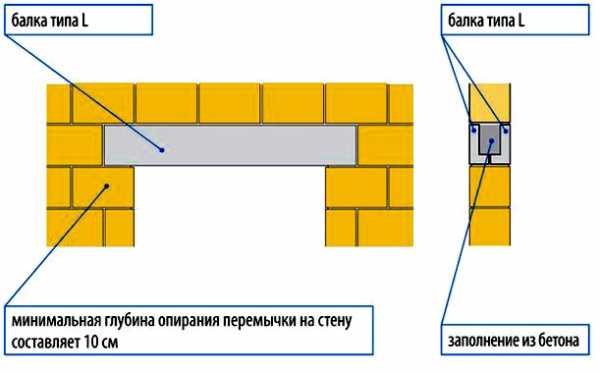

На рисунке 2 показана L-образная перемычка заводского изготовления.

budindustriya.com

Перемычки своими руками в фото

На самом же деле сделать перемычки самостоятельно совсем не трудно, а экономия при этом значительная – нужно заплатить только за материалы, а они, как известно, дешевле готового продукта. О том, как самому изготовить перемычки, и пойдет речь ниже.

Для начала рассмотрим основные виды перемычек и случаи их использования:

Наиболее распространенными являются несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.

Перемычки для оконных и дверных проемов своими руками

Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.

Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.

Опалубка под перемычку

Опалубка делается из деревянных досок, толщина которых 20-25 мм, из которых изготавливаются щиты. Между собой доски крепятся гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их шуруповертом. Потом опалубку также легко будет разобрать, выкручивая их.

Сначала в проем устанавливается горизонтальный щит, упирающийся на подпорки. Он может размещаться вровень с забутовочной кладкой или же слегка выходить за ее пределы. Во втором случае вертикальный щит установится на него сверху, а не сбоку.

В опалубку на горизонтальный щит выкладывается арматурная сетка, а потом вертикальный щит закрепляется саморезами. Для лучшей фиксации вертикального щита при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть ее. Это предотвратить перемещение щита под действием нагрузки от бетона, и он будет плотно прилегать к окну.

Утепление перемычки

Между лицевой кладкой и перемычкой обязательно нужно сделать утеплительный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя – 100 мм. Минеральная вата закладывается в опалубку, после чего заливается бетон.

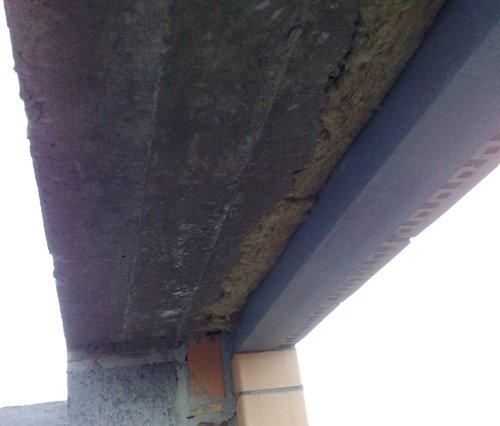

Утепление перемычки с использованием минеральной ваты имеет недостаток – окно, которое будет устанавливаться в проем, будет упираться в поверхность ваты, и даже заполнение стыка монтажной пеной не даст стопроцентной фиксации оконной рамы. Откосы оконного проема при использовании минеральной ваты нужно заложить забутовочным кирпичом, чтобы в него упиралось окно и надежно зафиксировалось с помощью монтажной пены. Если этого не сделать, пена опять-таки будет контактировать с ватой, не обеспечивая нужного крепления конструкции окна. Но при использовании забутовочной кладки на откосах придется еще раз их утеплять.

Чтобы не создавать себе лишних проблем и не дублировать утеплительный слой, можно сразу использовать более простой и надежный способ утепления перемычки. В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол – пумпан – который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пумпана – 30 мм. При монтаже окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность листа пумпана и надежно фиксирует окно в проеме. Дополнительного слоя утеплителя в этом случае не нужно. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окна.

Армирование перемычки

Диаметр арматуры для перемычки зависит от ее типа. В данном случае была выбрана «бэшка», которая воспринимает минимум нагрузок и является ненесущей. Такой выбор был сделан благодаря наличию армированного пояса и облегченной конструкции крыши. Для такой перемычки подойдет арматурная сетка из двух жил арматуры, диаметр которой 6-8 мм. Рабочая арматура укладывается вдоль перемычки. Между собой прутья арматуры должны скрепляться путем вязки вязальной проволокой. Сварка для их соединения не используется. В результате должна получиться сетка, которая по виду напоминает приставную лестницу.

Усиление опалубки подпорками

При установке горизонтального щита опалубки обязательно нужно использовать подпорки. Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.

Заливка железобетонной перемычки своими руками

Для заливки перемычки используется бетон марки 200. Для его изготовления понадобится цемент, песок и щебень в пропорциях соответственно 1:2:5. О технологии изготовления бетона можно прочитать на страницах нашего сайта.

При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.

При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.

После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.

Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.

Во-первых, перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.

Во-вторых, окна лучше делать с четвертью.

В-третьих, перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.
