Монтаж звукоизоляции окон в Москве. Услуги шумоизоляции окон
Начиная разговор про звукоизоляция окон следует сразу внести ясность о путях проникновения уличного шума в квартиру. Часто клиенты просят выполнить звукоизоляцию фасадных стен, поскольку считают, что шум будет проникать не только через окна, но и через стены. На самом деле в подавляющем большинстве случаях это не так: фасадная стена многоквартирного дома всегда будет обладать более высокой звукоизоляцией нежели окно! Даже с точки зрения простой логики должно быть понятно, что стена из бетона толщиной 20-30 см имеет гораздо лучшие характеристики звукоизоляции, нежели окно, состоящее по сути из двух-трех стекол в несколько миллиметров каждое. Поэтому шум с улицы слышен прежде всего из-за низкой звукоизоляции окна!
Сейчас мы подробно расскажем о факторах, влияющих на звукоизоляцию окна. А также поможем выбрать стеклопакет с лучшей шумоизоляцией! Но начнем мы с основных мифов, касающихся шумоизоляции окон.
Заблуждения про звукоизоляцию окон:
1. Существуют тонкие прозрачные пленки увеличивающие звукоизоляцию
Это, безусловно, миф. Никакими тонкими пленками на стекла звукоизоляцию не увеличить. Не тратьте деньги.
2. Двухкамерный стеклопакет обладает большей звукоизоляцией чем однокамерный
Это очень распространенное заблуждение! Двухкамерные стеклопакеты всегда обладают более слабой звукоизоляцией, по сравнению с однокамерным.
Обычно люди путаются, так что давайте сразу поясним:
Однокамерный стеклопакет – это два стекла, между которыми воздух.
Двухкамерный стеклопакет – это три стекла и два воздушных полости.
Наверное, этот миф возник в эпоху массовой замены старых деревянных окон (однокамерных), на стандартные пластиковые (двухкамерные). В первом случае ветер дул со всех щелей, во втором современный герметичный притвор. Понятное дело, что двухкамерные пластиковые окна показались людям верхом совершенства. Но если сравнить звукоизоляцию двух идентичных окон, то при прочих равных (суммарной толщины стекол и одинаковой общей толщине окна), однокамерный стеклопакет покажет более высокие показатели звукоизоляции.
3. Материал рамы (дерево или ПВХ) влияет на звукоизоляцию окна
Это еще один миф, связанный с предыдущим. С точки зрения звукоизоляции нет никакой разницы, изготовлено окно из массива дерева или пластика. Звукоизоляция окна определяется, в основном, формулой стеклопакета и герметичностью уплотнения створок.
4. Заполнение стеклопакета инертным газом увеличивает звукоизоляцию
На самом деле нет. Закачка аргона или криптона практически не увеличивает звукоизоляцию. Аналогичная ситуация и с разреженным воздухом между стеклами. Некоторое увеличение шумоизоляции даст заполнение стеклопакета шестифтористой серой (фторид серы VI SF6), но и в этом случае прибавка в звукоизоляции составит всего 3–4 дБ.
Факторы, определяющие звукоизоляцию стеклопакета:
1. Толщина окна
Чем больше расстояние между стеклами, тем выше звукоизоляция окна.

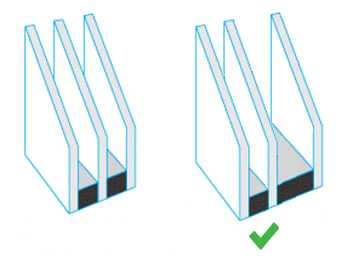

2. Разное расстояние между стеклами
Если стеклопакет двухкамерный, то желательно, чтобы внутреннее стекло находилось не посередине, а было сдвинуто к одному из крайних стекол. В этом случае резонансные частоты в воздушных полостях не совпадают и не суммируются.
3. Толщина самих стекол
Стекла должна быть как можно более толстыми и желательно различной толщины.
Можно комбинировать монолитные стекла и триплекс (два стекла с вязкоэластичной пленкой). Триплекс эффективнее по сравнению с однородным стеклом той же толщина на 1–3 дБ.
4. Герметичность притвора
Старайтесь использовать окна с дополнительными контурами уплотнения. В идеале три контура уплотнения (центральный контур посередине).
5. Щели между оконной рамой и стеной
Старайтесь минимизировать зазоры окном и стеной. Щели больше 3–4 см снижают звукоизоляцию стеклопакета. Оптимально оставить между рамой и стеной 1-2 см, при этом и звукоизоляция лучше и света больше (площадь остекления немного увеличивается).
Монтажники практически всегда запенивают эти пустоты, которые в лучшем случае зашпаклюются, а худшем просто закроются гипсокартоном или декоративными пластиковыми откосами. Обычная монтажная пена – отличный проводник звука, она жесткая и имеет очень низкую плотность. Периметр оконной рамы оказывается самым слабым местом в плане звукоизоляции, утечка звука происходит именно через него.
Существуют специальные монтажные пены с высокой плотностью и постоянной эластичностью. Звукоизоляция окна будет лучше если использовать их!
После монтажа окон старайтесь не выравнивать проем гипсокартоном и не использовать пластиковые откосы. Они резонируют, тем самым усиливая шум с улицы. Идеальный вариант — оштукатурить и отшпаклевать откосы.
Не используйте обычные пластиковые подоконники: из-за небольшого веса они могут резонировать, снижая звукоизоляцию. Для хорошей звукоизоляции подоконники массивными из камня (мрамор, гранит), либо из искуственного камня.
Балконы и лоджии
Не пренебрегайте остеклением балкона или лоджии. Такие меры позволят радикально снизить шум с улицы!

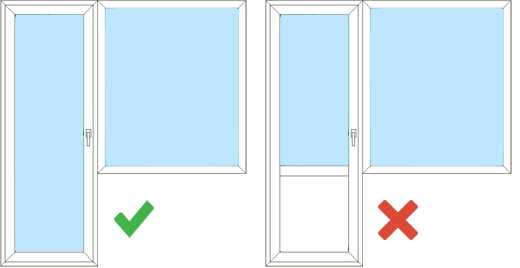

Дверь с частичный остеклением обладают посредственной звукоизоляцией: самой слабой частью является пластиковая часть под стеклом. Лучше выбрать вариант со стеклом на всю высоту двери.
Немного лирики
Шум с улицы (прежде всего от автотранспорта), даже существенно превышающий шум от соседей, вызывает гораздо меньшее раздражение, чем более слабые звуки последних: музыка, крики, смех и т.п. Объясняется это психофизиологическими особенностями человеческого слуха. Эта особенность восприятия шума человеком, несколько упрощает задачу шумоизоляции окна в рядовых квартирах.
В общем случае, при выборе стеклопакетов не следует доходить до фанатизма в погоне за максимальными показателями. Выбирайте оптимальный вариант по соотношению цена/эффективность.
Из практических соображений можно рекомендовать два варианта однокамерных стеклопакетов с формулами 8-22-6к и 6И-18-4.4.1 (триплекс).
Расчетная звукоизоляция 40 дБ и 42 дБ соответственно.
Для сравнения стандартный двухкамерный стеклопакет с формулой 6-10-4-8-4 при правильной установке дает звукоизоляцию 35–36 дБ. На практике это означает, что в квартире с однокамерным стеклопакетом будет в два раза тише, чем со стандартным двухкамерным.
PS: Напоследок, ложка дегтя! Есть одно неприятное следствие установки «тихих» стеклопакетов. После установки звукоизоляционного окна, может повыситься слышимость соседей. На самом деле шум от соседей проникал в квартиру и раньше, просто на фоне шума с улицы вы не замечали его (эффект маскировки). Поэтому установка стеклопакета с высокими звукоизолирующими свойствами показана не всегда, а только если шум с улицы действительно сильно раздражает!
Если вам необходима качественная звукоизоляция и профессиональный монтаж, обращайтесь! Наши специалисты соберут проверенные схемы, которые надежно защитят вас от шума соседей. Выезд мастера для замеров и консультации бесплатный по Москве и области! Дмитрий. Инженер по монтажу 8 (916) 575-26-10 Никита. Физик-акустик 8 (915) 251-71-93 E-mail: [email protected] |
5752610.ru
Можно ли избавиться от шума за окном?
Человек делает все возможное, чтобы в своем жилом доме обеспечить комфорт и уют. Он проводит множество работ, и одна из таких процедур – это изоляция различных шумов. Звукоизоляция окон – это обязательный шаг для достижения необходимого комфорта и уюта.
Цель шумоизоляции окон
В доме ценится не только красота, но и тишина. В правильной шумоизоляции нуждаются стены, потолок, пол, потому что через эти элементы поступает основной ударный и воздушный шумы. Даже если вы проведете изоляцию шумных звуков всех этих компонентов, вы все равно не обеспечите полную тишину в вашем помещении. Потому что существуют окна и многое другое – они также нуждаются в изоляции шумов. Они пропускают все шумы, которые возникают на улице. Особенно проблема становится острой, если вы проживаете в большом городе.
Существует мнение, что металлопластиковые окна помогут разрешить данную ситуацию. Это правда, но проблема решится, если установка металлопластиковых конструкций была осуществлена правильно, без каких-либо ошибок. Что влияет на шумоизоляцию? Звукоизоляция зависит от толщи стекол окон и расстояния меж ними. Если быть точнее: чем больше воздушная подушка, находящаяся меж светопрозрачными конструкциями (стеклопакеты), тем лучше изоляция неприятных звуков.
Отрицательно может сказаться повреждение герметичности окон. Это происходит вследствие повреждения материала, который предназначен для изоляции. В окнах, которые сделаны из дерева, возможно разрушение рам. Все это сказывается отрицательно не только на тишину, но и на теплоизоляционные характеристики конструкции. Устранять их необходимо быстро.
Методы звукоизоляции окон
Безусловно, наилучшим вариантом является смена старой конструкции на новую, которая более качественная. Для того чтобы пластиковые окна имели высокий уровень звукоизоляции, нужно учитывать определенные нюансы. Число стеклопакетов в данном случае не является определяющим фактором, гораздо важнее толщь стекол и расстояние меж ними.
Продавцы в магазине могут вам посоветовать использование стекло, состоящего из двух стёкол и склеивающего их прозрачного упругого материала (триплекс). Но все это будет действенно лишь в том случае, если толщина стекла будет составлять минимум девять миллиметров. Расстояние между стеклами также должно быть достаточным.
Звукоизоляционные характеристики можно увеличить, если вы проведете процедуры по их регулировке. Если ваши окна сделаны из дерева, то вам нужно проконтролировать, чтобы все углы были равны девяносто градусов. Если это условие не будет выполнено, то стекла не будут прижаты к раме, из-за этого возникнут щели.
Зазоры могут появиться и в пвх. В данном случае вам необходимо проконтролировать, насколько плотно прилегает материал, предназначенный для уплотнения. Самый легкий способ, который поможет вам увеличить звукоизоляционные характеристики – это применение акустических жалюзи. Что требуется от вас? Вам просто надо их купить и повесить, ничего сложного.
Звукоизоляция деревянных и пластиковых окон
Лучший вариант – замена старых окон на более качественные. Данный процесс поможет вам забыть о проведении шумоизоляции окон на длительный промежуток времени. Чтобы избежать каких-либо проблем, лучше обратить за помощью к специалистам. Также экономить свои денежные средства на покупке качественных элементов не стоит. Более того требуется дополнительный ремонт откосов, поэтому вам придется потратиться.
Что касается регулировки, то вся процедура займет несколько минут вашего времени. Проблемы могут возникнуть, если у вас деревянные рамы, потому что вам потребуется дополнительно вытаскивать стекла. Но это гораздо лучше, чем покупка новых элементов, вы сэкономите не только свои деньги, но и время. Акустические жалюзи повысят звукоизоляционные свойства значительно, однако полной шумоизоляции достичь с помощью данного материала, вы не сможете.
Если вы сможете ликвидировать все недостатки у элементов, тем не менее, в помещение будет проникать шум с улицы, так как его необходимо время от времени проветривать. Чтобы устранить данную проблему, вам просто нужно провести установку вентиляции, которая имеет клапан-глушитель.
Для того чтобы у вас получилась качественная шумоизоляция окон, которые располагаются на мансарде, устанавливается специально предназначенная система воздухообмена. При помощи данной системы проветривается помещение, при этом вам не нужно открывать сами окна.
Шумоизоляция стеклопакетов
Качественная шумоизоляция пластиковых окон достигается только за счет замены, регулировки. Замену должны проводить профессионалы. Рассмотрим подробный алгоритм действий, направленный на звукоизоляцию стеклопакета:
- Процедура начинается с очистки поверхности. Металлопластиковые элементы необходимо очистить от пыли и какой-либо грязи. Под полосой уплотнителя скапливается всякая грязь, поэтому уплотнительный материал не прилегает плотно, вследствие чего в помещение проникает сквозняк вместе с шумом. Так ухудшаются шумоизоляционные характеристики. Очистить поверхность вы можете с помощью обыкновенной влажной и мягкой тряпки.
- Проводится регулировка. Как только вы откроете створку, то на циркульной верхней части (фронтон) вы заметите головку регулировочного болта. Затем данную головку необходимо начинать понемногу крутить. Так проводится смещение болта. Весь процесс является достаточно легким. Вся процедура должна проводить медленно.
Для того чтобы шумоизоляция была качественной, необходимо всегда контролировать то, как вы закрываете окно. Если вы чувствуете определенное сопротивление при закрытии окна, тогда звукоизоляция окна является максимально качественной.
Шумоизоляция окон с рамами из дерева
При проведении звукоизоляции для деревянных окон, вы столкнетесь с определенными проблемами. Проблемы становятся более острыми, если рамы у окон являются деформированными. Всю работу вы сможете выполнить качественно, если будете придерживаться определенной инструкции:
- Первый шаг – это демонтирование. Вам необходимо снять створку и вытащить стекло. Провести регулировку цельного окна – невозможно. Нужно сделать метки, они необходимы для будущего ориентирования. Метки помогут вам определить, где располагается внутренняя и лицевая сторона. Если это не будет сделано, могут возникуть проблемы.
- Далее выставляются углы. Укладывается створка на очищенную поверхность. Потом выставляются углы, они должны быть строго прямыми (90 градусов). Чтобы выполнить данную операцию вам необходимо применить строительный угольник. Как мы знаем из школьной программы, что все диагонали в прямоугольнике являются равными, вам нужно проверить, насколько были правильно выставлены деревянные рамы. Дальше нужно применить сантиметровую ленту, чтобы проверить являются ли диагонали равными. Если да, то переходим к следующему действию.
- Монтирование стекла. Необходимо провести фиксацию деревянных рам с помощью саморезов. Дальше необходимо удалить весь мусор, очистить остатки шпатлевки, для того чтобы защитить посадочное место. В качестве уплотнительного материала используйте силикон. После это стекло устанавливается и зафиксируется с помощью шпатиков. Для того чтобы получить максимальный, необходимый результат, данную процедуру следует провести со всеми створками.
Не нужно забивать гвозди в участки, где они до этого находились.
Выбор шумоизолирующего окна
Если вы хотите произвести замену элементов, то вам необходимо определить, какого класса звукоизоляции нужны окна. Класс звукоизоляции зависит от шумов. Существует несколько классов звукоизолирующих окон. Помещение располагается в том месте, где не ездят автомобили, то вам понадобятся окна второго класса. Возле вашего жилого помещения автомобили иногда проезжают, вам необходимо приобрести окна четвертого класса. А если у вас движение транспорта – обычное дело, то нужны окна пятого класса.
Необходимо помнить, что абсолютная тишина для человека тоже является вредом и может доставлять определенный дискомфорт. Потому что такая тишина является для человека неестественной. Но если вы проживаете в доме с множеством квартир, с данной проблемой вы не столкнетесь. Потому что, если до вас не будут доходить шумы с улицы, то вы будете слышать те звуки, которые будут исходить с подъезда.
Итог
Сегодня современные пластиковые окна не имеют каких-либо определенных проблем с шумоизоляцией. Сравнительная цена между разными классами окон небольшая. Шумоизоляция окна – процедура, требующая определенного профессионализма, если проводится замена. Самостоятельно выполнять данную работу не нужно. После сравнений стеклопакетов вам необходимо сделать правильный выбор.
Существует таблица факторов, которые влияют на свойства шумоизоляции. Звукоизоляционные работы при помощи регулировки можно провести своими руками. В зависимости от того, с какого материала сделаны ваши окна, вам нужно придерживаться определенного алгоритма действий.
Если вы работаете с деревянными рамами, не забудьте, что при выставлении углов они должны равняться девяносто градусов. Проверить качество звукоизоляции вы можете с помощью закрытия окна. Если при закрывании вы ощущаете определенное сопротивление, это свидетельствует о том, что изоляция шума проведена качественно. Сохраняйте внимательность во время работы.
teplota.guru
Шумозащитный стеклопакет для максимальной звукоизоляции помещений
Шумозащитный стеклопакет – конструкция, предоставляющая дополнительные возможности по снижению уровня уличного шума по сравнению с обычным стеклопакетом.
По данным статистики – более 20% покупателей заказывают новые окна из-за уличного шума и невозможности обеспечить необходимую тишину в помещении со старыми окнами.
Стеклопакеты являются основным звукоизолирующим элементом окна. Стеклопакеты, в зависимости от используемых стекол, обеспечивают дополнительные изолирующие преимущества.
Шумозащитные стеклопакеты
Стеклопакеты, обеспечивающие снижение шума более 35 дБ, относят к типу шумозащитных.
Шумозащитный стеклопакет обеспечивает повышенный уровень защиты внутреннего помещения от внешнего шумового фона. В зависимости от района расположения звуковое давление может превышать нормативные уровни в несколько раз. Например, загруженная автострада распространяет шум около 75 дБ, мотоциклист на автостраде – 90 дБ. Комфортный акустический фон в домашней обстановке – не более 40 дБ, для сна – менее 30 дБ. Таким образом, оконные конструкции, для обеспечения нормативных условий проживания, должны обладать определенным уровнем звукоизоляции.
Акустический комфорт внутри помещения
Комфортный акустический фон для помещения зависит от его назначения и времени суток. Вполне комфортно находиться в рабочем офисе при общем шумовом фоне в 50 дБ. Для отдыха в домашней обстановке необходима спокойная тишина – 40 дБ. Следует отметить, что мы не реагируем на звуки тише 20 дБ и почти не слышим – тише 10 дБ. Согласно СНиП II-12-77 “Защита от шума” от НИИ строительной физики Госстроя в частных помещениях необходимо обеспечить уровень акустического фона 30 – 35 дБ.
| Помещение | Нормативный уровень звукового давления, (дБ) |
| Торговые и спортивные залы | 60 |
| Офисы | 50 |
| Школьные классы, кинотеатры | 40 |
| Жилые комнаты квартир | 30 |
| Спальни | 25 |
Внешний шумовой фон
Восприятие шума зависит от удаленности его источника и частотных характеристик звука. Оконные конструкции наиболее эффективно защищают от высокочастотного акустического давления, которые наш слух определяет как “более громкими”. Для изоляции от низкого звука необходимы массивные конструкции – низкочастотные звуковые колебания достаточно свободно проходят сквозь стены.
Городская среда обеспечивает жителей доступом к различным возможностям для повышения качества жизнедеятельности. Город формирует условия для слаженного и быстрого взаимодействия всех его структур. Строятся новые дороги и уплотняется застройка. Создание комфортного жилья предусматривает наличие эффективного барьера между внутренними помещениями и внешней средой, который обеспечивает качественную звуковую изоляцию. Основным фактором его создания является установка качественных шумозащитных окон. Принимая решение об уровне звукоизоляции нового окна, следует также учитывать возможные перспективы ухудшения окружающего акустического фона.
| Источник шума | Уровень звукового давления, (дБ) |
| Тихая улица | 40 |
| Нормальный разговор | 45 |
| Городская улица | 60 |
| Звонок мобильного телефона | 70 |
| Загруженная автострада | 75 |
| Мотоцикл, собачий лай | 90 |
| Метро | 100 |
| Автомобильная сигнализация, клаксон | 120 |
| Болевой акустический порог | 130 |
Между улицей и помещением

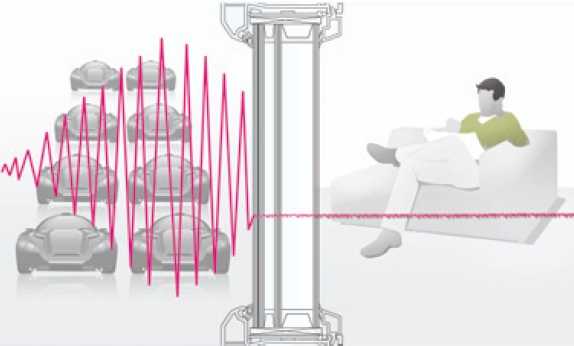

Современное пластиковое окно обеспечивает высокую звукоизоляцию. Сочетая в своей конструкции герметичность притворов и возможности стеклопакета, в котором отражающее действие стекла усиливается поглощающей способностью воздушных камер. Сочетание перечисленных факторов обеспечивает нормативный уровень звукоизоляции и возможность его повышения.
Требования современных стандартов (ГОСТ 30674-99) обязывают для оконных конструкций обеспечивать снижение уровня шума не менее 26 дБ (класс звукоизоляции – Д). Для более высокой звукоизоляции применяются специальные стеклопакеты с асимметричными воздушными камерами и увеличенной толщиной стекол.
АСИММЕТРИЧНЫЙ4 – 8 – 4 – 12 – 4 | СТЕКЛОПАКЕТ С 6 ММ СТЕКЛОМ6 – 8 – 4 – 10 – 4 | СТЕКЛОПАКЕТ С ТРИПЛЕКСОМ6Тр – 8 – 4 – 10 – 4 |
В двухкамерном стеклопакете наличие разных по ширине внутренних воздушных камер приводит к созданию условий для затухания акустического резонанса. | 6 мм стекло имеет жесткость в 3 раз выше, чем 4 мм стекло, что обеспечивает высокую устойчивость к вибрации и большую акустическую отражательную способность. | Два стекла, склеенные вместе с армирующей пленкой, выполняют роль отличного звукоотражающего буфера, обеспечивая максимальную звукоизоляцию. |

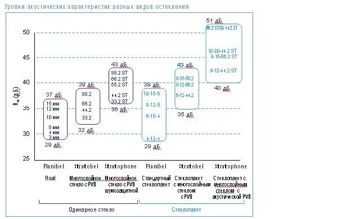

Стеклопакеты с массивным и многослойным внешним стеклом позволяют значительно улучшить звукоизолирующие свойства оконной или дверной конструкции.
Звукоизолирующие окна
“Оконная компания ВЕСТА” для решения задач по снижению шума, предлагает пластиковые окна Рехау с различными типами изолирующих стеклопакетов.
Доступным и эффективным выбором для изготовления звукоизолирующих окон являются профильные системы Rehau Sib, Delight и Brillant Design с фурнитурой Siegenia-Aubi Titan AF. Данные системы сопоставимы по свойствам с шумозащитными стеклопакетами и полностью обеспечивают их потенциал. Профильные системы имеют глубину 70 мм и позволяют установку стеклопакетов глубиной до 41 мм, которые превышают возможности 60 мм профилей. Стеклопакеты крепятся в профиле, благодаря качественным уплотнителям Рехау. Фурнитура Siegenia-Aubi обеспечивает максимальную плотность прижима створки по всему периметру.

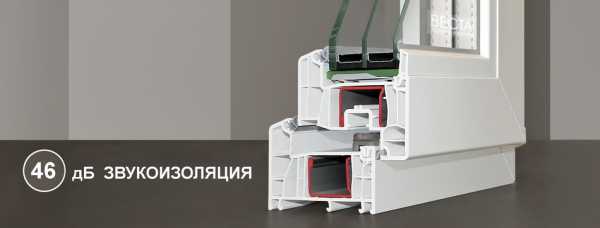

Защита от шума более 45 дБ!
Оконная система с наивысшими показателями по звукоизоляции, превосходящие нормативы классов А ГОСТ 23166-99 и A DIN 4109:1989-11
REHAU INTELIO
Система Rehau Intelio с монтажной глубиной 86 мм с возможностью установки стеклопакетов глубиной 53 мм. Рехау Интелио обеспечивает самые высокие звукоизолирующие показатели среди оконных конструкций.
“Оконная компания ВЕСТА”
www.ok-vesta.ru
Как выбрать шумозащитные окна – звукоизоляция пластиковых окон
Оживленное движение транспорта, постоянный ночной шум на центральных городских улицах или в густонаселенном районе владельцам квартир доставляют немало проблем. На плохой сон и неспокойный отдых из-за ежедневного утомительного шума дома и на работе жалуется более 70 % людей, опрошенных на социологическом исследовании. Каждому 5-му он докучает в собственном доме.
Решить данную проблему можно, инвестировав накопленные средства в пластиковые шумозащитные окна. И тогда шумные соседи и раздражающие уличные звуки не помешают наслаждаться тишиной дома.
Вернуться к содержанию
Технические нормы поощряют шумозащитные окна
Проектирование и постройка жилых домов вблизи промышленных зданий происходит согласно техническим нормам по эксплуатации зданий и сооружений. Поэтому звуки, достигающие жильцов близлежащих домов и людей, близко находящихся, не опасны для их здоровья. Удовлетворительная обстановка позволяет им относительно спокойно отдыхать и спать. А установка шумозащитных стеклопакетов более эффективно защищает от звуков снаружи.
Уровни шума в зависимости от источника
Норма допустимого звука в разных комнатах жилого помещения строго регламентируется европейскими стандартами. Уровень шума в спальне односемейного дома считается нормальным в пределах 20 децибел, в гостиной – 25 децибел. В многоквартирных домах допустимые нормы для спальни и гостиной на 5 децибел выше.
Опасный уровень звука для здоровья человека в несколько раз выше допустимых норм и достигает 80-85 децибел, что сравнимо с шумом работающей строительной техники. В час пик на оживленной улице были зафиксированы показатели в 95 децибел.
Некоторые ученые ведут дискуссии о пересмотре безопасного предела уровня звука и его снижении до 65-75 децибел. Но даже и эти изменения не сделают комфортным пребывание в квартире, если у пластиковых окон отсутствует звукоизоляция.
Следует помнить, что стеклопакет с повышенными звукоизоляционными свойствами может быть установлен на любой тип окон: пластиковые, деревянные, стеклокомпозитные. Ознакомиться с разновидностями стеклопакетов вы можете по ссылке. Среди не менее важных свойств стеклопакетов можно выделить солнцезащитные характеристики — подробнее http://vse-postroim-sami.ru/materials/windows-doors/4970_solncezashhitnye-plastikovye-okna-raznovidnosti-stekol-i-plenok/.
Вернуться к содержанию
О чём расскажет коэффициент шумоизоляции для окон ПВХ
Шумозащита стеклопакета измеряется коэффициентом Rw, единица измерения которого – децибел. Высокие его показатели означают низкую пропускную способность внешнего шума в помещение.
Обратите внимание, что коэффициент звукоизоляции может распространяться только на стеклопакет или на все окно. Разница в показателях очень существенная, поэтому выбирая шумозащитные пластиковые окна, поинтересуйтесь у продавца, на что они распространяются.
Часто в описании пластиковых окон популярных изготовителей рядом с коэффициентом Rw в скобках указываются буквы C и CTR – адаптивные спектральные индексы.

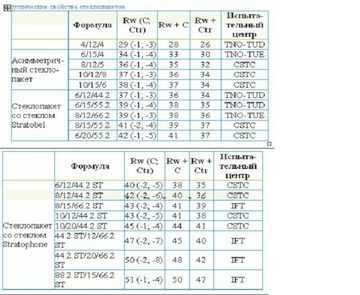

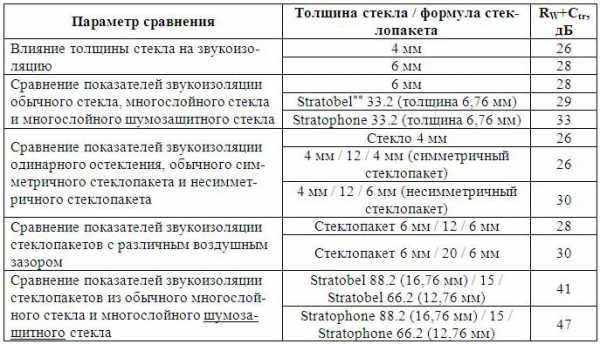

Таблица влияния параметров остекления на звукоизоляцию окна
Показатель С характеризуется свойством уменьшения шума, исходящего от движения авто- и авиатранспорта, поездов. CTR – подавлением шума городского транспорта.
Показатели коэффициента Rw (C, CTR), например 32 дБ (-1, -2), говорят о подавлении уличных звуков для C в пределах 31 дБ, для CTR – 30 дБ. Они нужны для определения показателей RA1 и RA2, которые используются в проектировочных расчётах или для звукового контроля здания, где RA1=Rw+C, а RA2=Rw+CTR.
Вернуться к содержанию

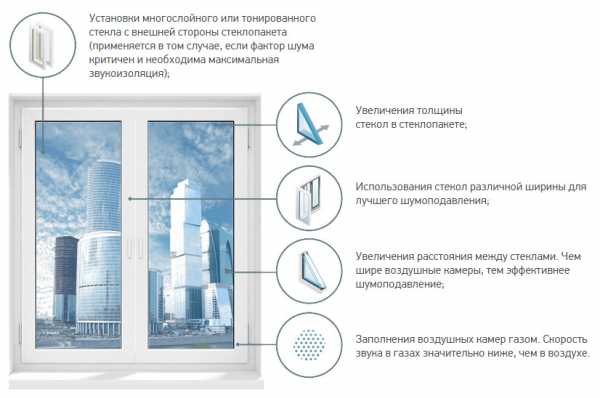

Способы звукоизоляции окон ПВХ
Окна, а точнее стекла, являются наибольшим проводником тепла и звука, поэтому производители пластиковых окон предлагают несколько вариантов решения данной проблемы. Звукоизоляция окон своими руками возможна и заключается в замене уплотнителей и заделке щелей. Но так как через раму проникает не так много шума, лучше сменить стеклопакет с учетом некоторых нюансов, способных повысить защиту от уличных звуков:
- Установка триплекса или тонированного стекла с внешней стороны стеклопакета. Триплекс – трехслойное стекло, которое состоит из двух стекол из силиката (3-6 мм), склеенных специальной пленкой или смолой. Он увеличивает звукоизоляцию пластикового окна на 30-60% (4-5 дБА) больше, чем однослойное стекло такой же толщины. Очень хорошо поглощает звуки низких частот, а также эффективен при критичных факторах шума, когда нужна максимальная звукоизоляция;

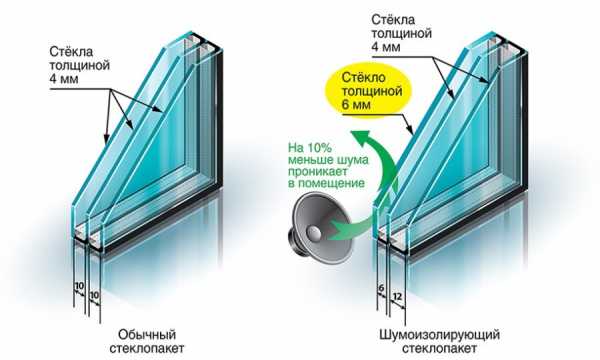

- Увеличение толщины стекол. Достаточно в однокамерном стеклопакете поставить одно стекло немного толще от остальных, чтобы вектор преломления звуковой волны был выше на 30-40%. Больший эффект (до 70%) получится, если толстым стеклом укомплектовать двухкамерный стеклопакет.
Шумоизолирующий стеклопакет
- Использование стекол различной ширины. Данный способ будет способствовать увеличению эффекта нарушения симметрии. В результате образуется преграда, которую звуковой волне будет трудно пройти. Уровень шума дополнительно снизится на 3.5 дБА.
- Увеличение расстояния между стеклами. До недавних пор оно между стеклами в двухкамерном стеклопакете было одинаковым, например по 6 или 12 см. Как показала практика – это не эффективно, хорошее шумоподавление получается за счет изменения ширины воздушной прослойки в дистанционной раме. Свойства окна со звукоизоляцией увеличиваются на 2-3 децибела;
- Заполнения воздушных камер инертным газом. Прохождение звука в разных средах происходит по-разному. По воздуху он распространяется быстрее, чем через газы. В итоге внутреннее стекло получает небольшую часть колебаний от внешнего.
Чаще всего стеклопакет заполняют аргоном и шестифтористой серой. Звукоизоляция окон ПВХ возрастает до 3-4 дБ.
Вышеописанные свойства можно комбинировать для получения максимального результата защиты дома от шума. Как лучше это сделать, следует доверить специалистам, поскольку в некоторых случаях комбинирование может привести к негативному результату.
Полезно? Сохраните себе на стену! Спасибо за лайк!
vse-postroim-sami.ru
Экология жилой среды в значительной мере зависит от степени шумового «загрязнения», определяемого, наряду с другими источниками, внешним шумом. Городской шумГлавным источником шума в городе является транспорт (автомобильный, железнодорожный, авиационный). Обстановка с шумовым загрязнением мегаполисов год от года ухудшается, так как парк автотранспорта больших городов непрерывно растет. На отдельных улицах и примагистральных территориях уровни эквивалентного шума от транспортных потоков в часы пик превышают все допустимые значения. Помимо транспорта на шумовой режим влияют промышленные предприятия и жизнедеятельность населения. Изменился и характер шума: следствием возросшего количества легковых автомобилей стало смещение спектра шума в сторону высокочастотных составляющих. Измерение шумаВеличину звукового давления (L) принято измерять в децибелах (дБ). Разница между уровнями звука в 1дБ – это минимальная величина, различаемая ухом человека. Акустическая среда, которую воспринимает человек, характеризуется диапазоном звукового давления от 0 до 140 дБ. Предельный уровень звукового давления, длительность воздействия которого не приводит к преждевременным повреждениям органов слуха, равен 80-90 дБ. Если же уровень звукового давления превышает 90 дБ, то со временем может развиться частичная или даже полная глухота. Болевой порог – звук интенсивностью 140 дБ (см. табл. 1). Уровень звука в городской среде принято вычислять по особой шкале А (в дБ А) и оценивать по осредненной величине – эквивалентным уровнем звука (ЬАэкв). Согласно СНиПу, можно выделить средние величины шумовых характеристик автотранспорта (табл. 2), железнодорожного и воздушного транспорта (табл. 3), а также промышленных предприятий (табл. 4). Таблица 1. Диапазон звукового давления, воспринимаемый человеком
К сожалению, ограничения по шумовым нагрузкам в значительной степени не выполняются. По ориентировочным оценкам в зонах «внешнего» шумового дискомфорта проживают более 60% жителей крупных городов. Наиболее подвержены шуму центральные части города, где практически отсутствуют территории с нормативно-допустимым уровнем шума. Почти 75% городских территорий испытывают акустические нагрузки на 5-10 дБ А выше нормативных, а 10% территорий зашумлены сверх нормы на 20 и более дБ А. Стекло и шум«Слабым звеном» в системе звукоизоляции помещений является окно. Ни одна светопрозрачная конструкция не может полностью оградить человека, находящегося внутри здания, от внешнего шума. Проблема в главном компоненте окна – стекле. Шумовые воздействия на окно, как правило, носят воздушный характер. Внешний источник излучает звуковую волну, которая вызывает колебания стекла, что в свою очередь становится причиной излучения звуковой волны в помещение. Главная опасность воздушного шумового воздействия – это явление пространственно-частотного резонанса, которое резко снижает звукоизоляцию. Оно характерно для шумовых нагрузок высокой частоты. Именно к таким шумам окно особенно чувствительно, и никакое утолщение стекла не сможет значительно увеличить звукоизоляцию. Так, увеличение толщины стекла вдвое (с 3 до 6 мм) улучшит звукоизоляцию всего лишь на 4 дБ А. Таблица 2. Допустимый уровень шума для помещений различного назначения
В соответствии с новым СНиПом, при оценке степени защиты светопрозрачных конструкций используется гибкая система нормирования звукоизоляции. Прежде всего, осуществлен переход на международные единицы: Rw – индекс изоляции воздушного шума, дБ. RATpaH -звукоизоляцию окна, представляющую собой изоляцию внешнего шума потока городского транспорта, дБ А. Согласно расчетам НИИ строительной физики, звукоизоляция окон КАтран, часто используемых в строительстве стекольных конструкций, не превышает 46 дБА (табл. 3,4). Для простоты описания формулы остекления принято обозначать ее последовательностью цифр, соответствующей толщинам стекол и промежутков между стеклами (в мм). Для распространенных в строительстве оконных конструкций 4-16-4 звукоизоляция КАтран = 30 дБ А, а при использовании тех же стекол с промежутком 100 мм RATpaH = 35 дБА. Увеличение межстекольного пространства улучшает звукоизоляционные свойства окна, но лишь на несколько процентов. Расчеты подтверждают, что полностью оградить помещение от внешнего шума невозможно. Например, окна 6-650-6 с высокой звукоизоляцией RATpaH = 46 дБ А, выходящие на тихую улицу местного значения с ЬАэкв = 73 дБ А, понизят внешний шум до 27 дБА, что, бесспорно, соответствует комфортным условиям проживания.
Оконные конструкции и шумДанные, указанные в табл. 3 и 4, могут быть справедливы (с незначительными погрешностями) для «глухих», хорошо загерметизированных окон. Но значительное влияние на звукоизоляцию оказывают конструкция оконной рамы, тип уплотнения и прижим, обеспечиваемый системой фурнитуры. Материал, из которого изготовлены оконные рамы, защищает от шума примерно с одинаковой эффективностью.Дерево или пластик?Распространен миф о пластмассовых окнах, которые будто бы значительно лучше деревянных по параметру шумоизоляции. На самом деле это не так. Как говорилось выше, звук в помещение проникает практически полностью через стекло. Оконная рама занимает гораздо меньшую площадь в сравнении со стеклом, к тому же она более массивна, обладает значительно большей жесткостью. На практике часто бывает, что при замене деревянных окон на пластмассовые субъективно человек отмечает заметное снижение проникающего шума. Но причина этого в том, что заменены старые деревянные окна без уплотняющих прокладок в притворе на новые пластмассовые с эффективными резиновыми прокладками (а часто и с двойными). При одинаковой герметичности притворов звукоизоляция не зависит от материала створок. Окна из ПВХСегодня в строительстве широкое распространение получили одно- и двухкамерные окна из ПВХ. Согласно проведенным исследованиям, звукоизоляция окон с двухкамерным стеклопакетом не всегда лучше однокамерных. Более того, RATpaH двухкамерного стеклопакета может быть ниже. Промежуточное стекло в такой конструкции размещается посередине между крайними стеклами, что приводит к повышению пространственно-частотного резонанса и, как следствие, ухудшению звукоизоляционных характеристик. Звукоизоляция таких окон колеблется от 30до35дБА.Окна из дерева
Все звукоизоляционные недостатки окон из ПВХ или алюминия распространяются и на окна аналогичных конструкций, сделанных из дерева. Другой вопрос – деревянные окна с особыми инженерными решениями. К примеру, окна, имеющие три стекла с установленной дополнительной створкой с одинарным стеклом. В этом случае звукоизоляция RATpaH может достигать 39 дБ А. Однако следует помнить, что любое конструкционное усложнение ведет к удорожанию продукта. Таблица 3. Звукоизоляция
СпецсредстваСуществуют экзотические способы улучшения шумоизоляции. Например, с помощью заполнения стеклопакета различными газами. В России эффект от подобных новаций не изучен. Зато специалисты из Чехии и Германии испытывали стеклопакеты с заполнением различными газами. По результатам этих испытаний заполнение аргоном, неоном, углекислым газом, водородом и фреоном практически не улучшает звукоизоляцию. Отклонение от результатов для аналогичных стеклопакетов с воздухом находятся в пределах + 1 дБ А по интегральной оценке. Единственный газ, дающий устойчивое увеличение звукоизоляции на 2-3 дБ А, – это гексафторид серы (SF6). Другой способ борьбы с шумом – наклеивание на стекло различных пленок. К сожалению, и этот метод малоэффективен. К примеру, представители одной американской фирмы утверждают, что их специальная трехслойная лавсановая пленка толщиной 0,32 мм увеличивает звукоизоляцию окон на 5-6 дБ. Однако эта пленка ни веса, ни жесткости стеклу не прибавляет, а поэтому может только незначительно увеличить звукоизоляцию на высоких частотах за счет демпфирования. Проведенные испытания показали, что при наклеивании пленки с двух сторон на стеклопакет звукоизоляция увеличилась на 1 дБ на частотах выше 1000 Гц. По интегральной величине RATpaH увеличение составило 0,3 дБА. Открытое окноВсе вышеуказанные расчеты сделаны для плотно закрытых окон, которые препятствуют естественному проветриванию помещения. В России системы принудительного вентилирования, особенно в жилом секторе, слабо развиты. Поэтому большинство наших соотечественников проветривают помещения по старинке – открыв окно. В таких случаях шумоизоляция резко ухудшается. В зависимости от площади открытого элемента (форточка, створка и т. д.) звукоизоляционные свойства снижаются до 8-14 дБА (в среднем, 10 дБА), что фактически обессмысливает борьбу с шумом. Таблица 4. Звукоизоляция стекольных конструкций
Приточные клапаныПроветривать помещения с герметичными окнами можно с помощью так называемых приточных шумозащитных клапанов. Эти устройства получили широкое распространение на Западе и сейчас активно внедряются у нас. НП АВОК даже разработало специальный документ ТР АВОК-4-2004 «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома». В нем отмечены реальные проблемы в плане вентиляции (и, как следствие, шумозащиты), появляющиеся в жилых домах при использовании современных герметичных окнах со стеклопакетами. В четырех из семи рекомендуемых схем систем вентиляции приток внешнего воздуха должен осуществляться через приточные клапаны, устанавливаемые в окне. Клапаны изготавливаются из разных материалов. Наибольшее распространение получили устройства из пластика. Как правило, они имеют небольшие размеры и крепятся в верхней части окна на сквозной прямоугольной щели в переплете без уменьшения светового проема. Установка такого устройства возможна не только при изготовлении окна в цеху, но и после монтажа окна на объекте. Количество проходящего извне воздуха регулируется заслонкой, автоматически управляемой с помощью специального датчика-привода из полиамидной ткани по уровню влажности внутреннего воздуха. В полностью открытом положении клапан (при поступлении воздуха извне в объеме 30 м3/ч и перепаде давлений 10 Па) обеспечивает звукоизоляцию транспортного шума от 33 до 42 дБА в зависимости от комплектации. На сегодняшний день самым эффективным средством звукоизоляции помещений стало применение герметичных окон с приточными шумозащитными клапанами. Именно такая конструкция позволяет добиться соблюдения санитарных норм в любом, даже самом неблагоприятном с точки зрения «шумового» загрязнения районе города. Впрочем, естественное противоборство шума и средств защиты от него продолжается. Победителя определит время.Нормативные документы по теме Источник: журнал «Строительная инженерия» Дмитрий Дорофеев Журнал “СЕВЕР строительный” № 8 за 2006 год Еще статьи на тему “окон”:Качество монтажа окон по-прежнему вызывает вопросы На Чукотке запустили первое в регионе производство пластиковых окон |
helion-ltd.ru
Звукоизоляция металлопластиковых окон
Звукоизоляция занимает важное место в жилищном строительстве, так как жильё служит человеку для изоляции от внешней среды и создания комфортных условий для отдыха.
Звук – это механические колебания и волны эластической среды, особенно те, которые воспринимаются человеческим слухом (16 Гц – 16000 Гц). Различают распространение звука в воздухе или в твёрдых материалах.

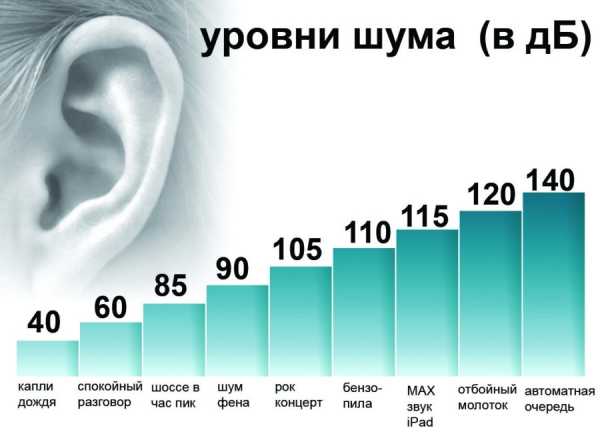

Таблица наглядно показывает, какой шум производят люди и машины в нашем окружении.
| дБ(А) | Источник звука | Ощущение |
| 20 | Тихое тикание часов,легкий шелест листьев | Очень тихо |
| 40 | Шепот, небольшой шум в квартире | Достаточно тихо |
| 60 | Шум в офисе, ресторан, торговый центр | Умеренно громко |
| 80 | Уличный шум при сильном движении | Громко |
| 100 | Отбойный молоток, самолет | Невыносимо громко |
| более 120 | Реактивный двигатель, ракета | Невыносимо громко |
| Шкала силы звука | ||

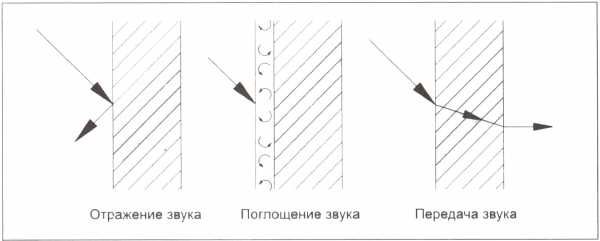

Пути распространения звука следующие:
• Отражение звука – звуковые волны отражаются от пограничной поверхности и возвращаются внутрь помещения.
• Поглощение звука – звуковые волны поглощаются поверхностью строительных элементов.
• Передача звука – звуковые волны через пограничную зону проникают в соседнее помещение.
Основные положения звукоизоляции пластиковых окон
• При планировании и выполнении работ надо соблюдать следующий основной принцип: место соединения рамы со стеной должно быть уплотнено по всему периметру окна. Не плотное прилегание существенно снижает звукоизоляцию.

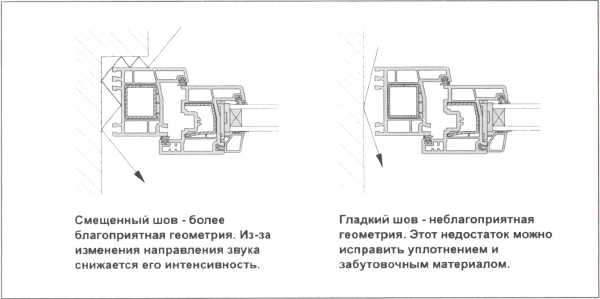

• Присоединение рамы со стеной с четвертью более выгодное из-за изменения направления звука, чем присоединение встык.
• Для уплотнительных лент необходимо соблюдать указания изготовителя относительно степени сжатия для достижения оптимальной звукоизоляции.
• Наряду с уплотнителями, в области присоединения необходимо использовать также штукатурку, декоративные профили, уплотнительные массы. Одних уплотнительных лент для звукоизоляции недостаточно.
• Давление звука на кромках в 4 раза, а в углах в 16 раз больше, чем на поверхности. Поэтому степень звукоизоляция швов должна быть значительно выше звукоизоляции строительных конструкций.
10 дБ(А) больше или меньше означают или удвоение силы звука, или его уменьшение наполовину. Разницу в 1-2 дБ (А) человеческий слух не воспринимает.

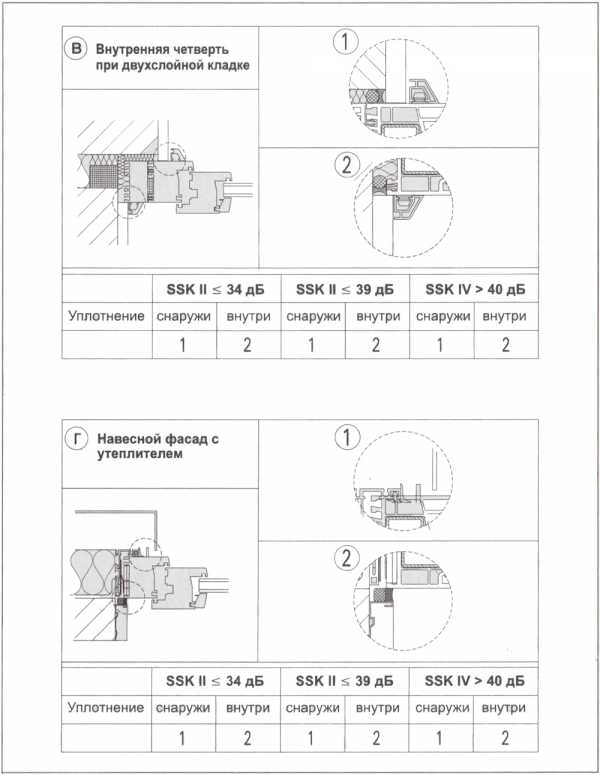

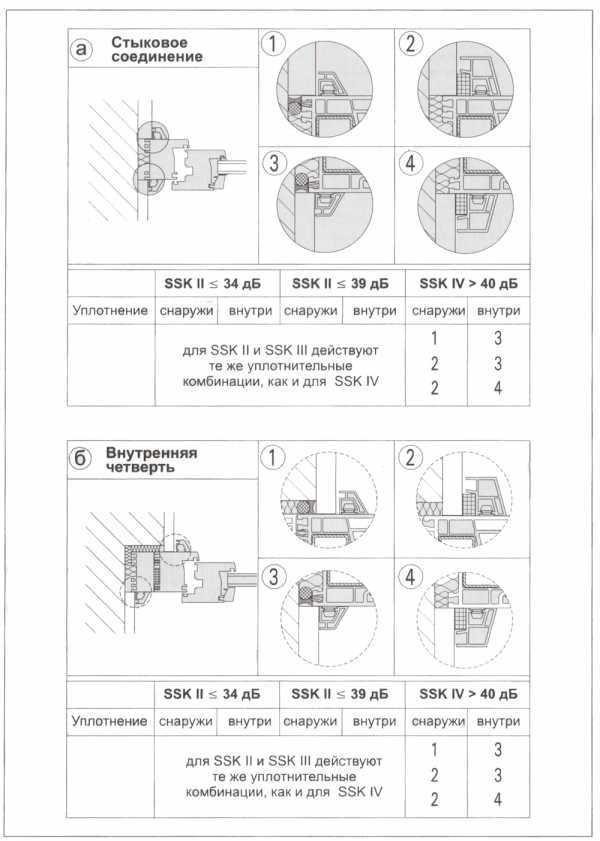

Конструкции соединений пластиковых окон
Требования к звукоизоляции наружных строительных конструкций
Основной принцип DIN-4109 норм в том, что необходимые требования проверяются на уже смонтированных конструкциях. Поэтому для достижения необходимой звукоизоляции окон большое внимание уделяется форме и уплотнению монтажного шва. Выбор отдельных строительных конструкций (наружные стены, окна, рольставни) и их уплотнение должны осуществляться таким образом, чтобы была достигнута требуемая результирующая звукоизоляция (Rw).
Степень звукоизоляции швов должна быть всегда выше и больше, чем достигнутое значение общей звукоизоляции.
Соответствие оконных конструкций классам звукоизоляции определено в DIN 4109 и в директиве VDI 2719. В директиве VDI 2719 в отличие от DIN 4109 определение необходимого значения звукоизоляции наружных стен и окон осуществляется на основании определения уровня шума внутри помещения.
Кроме того, необходимо учитывать место строительства, способность помещения абсорбировать звук, а также частотную структуру наружного шума. Это особенно важно для внутригородских улиц, а также улиц, прилегающих к аэропортам, так как в этих случаях к уровню шума добавляются 6 дБ из-за повышения инфракрасных частот.
DIN 4109 – звукоизоляция в надземном строительстве
| Степень шумозащиты | Значение наружного шума | Виды помещений. Требуемое Rw для наружных строительных конструкций, в дБ | ||
| Комнаты в больницах и санаториях | Комнаты отдыха в квартирах, спальные комнаты, учебные помещения и т.п. | Офисы и подобное | ||
| I | менее 55 | 35 | 30 | – |
| II | от 56 до 60 | 35 | 30 | 30 |
| III | от 61 до 65 | 40 | 35 | 30 |
| IV | от 66 до 70 | 45 | 40 | 35 |
| V | от 71 до 75 | 50 | 45 | 40 |
| VI | от 76 до 80 | 1) | 50 | 45 |
| VII | более 80 | 1) | 1) | 50 |
| Требования к звукоизоляции наружных строительных конструкций | ||||
| 1) Требования предъявляются в зависимости от местных условий. | ||||
VDI-2719 Классы звукоизоляции металлопластиковых окон
| Класс звукоизоляции окна | Оценочное значение звукоизоляции, замеренное возле смонтированного функционирующего окна, согласно DIN 52210, часть 5, в дБ | Требуемое оценочное значение Rw, по состоянию испытаний (P-F), согласно DIN 52210, части 2, на смонтированном функционирующем окне, в дБ |
| I | от 25 до 29 | ≥ 27 |
| II | от 30 до 34 | ≥ 32 |
| III | от 35 до 39 | ≥ 37 |
| IV | от 40 до 44 | ≥ 42 |
| V | от 45 до 49 | ≥ 47 |
| VI | ≥ 50 | ≥ 52 |
| Классы звукоизоляции окон | ||
Соединения и уплотнения металлопластиковых окон
На рисунках указаны конструкции присоединений и уплотнений звукоизоляционных окон.
• При выборе системы уплотнения наряду с требованиями к звукоизоляции, необходимо также учитывать воздействие влаги и перемещения конструкции.
• Облицовочные профили на присоединении внутри и снаружи используются совместно с уплотнительными лентами. Они являются хорошим завершением монтажного шва.
• В присоединениях с изолирующей штукатуркой, изоляцией фасадов и откосов оконных проёмов мероприятия по уплотнению могут планироваться аналогично.
• В каждом конкретном случае необходимо проверять пригодность и совместимость, применяемых материалов, а также указания по использованию.
Конструкции присоединения в зависимости от требуемой звукоизоляции
Телефоны для связи: (812) 677-32-65, +7 (921) 435-00-07
www.smokon.ru
У какого стеклопакета лучше звукоизоляция, таблица дБ
По частотной характеристике шумы подразделяются на:
– низкочастотный (<400 Гц)
– среднечастотный (400—1000 Гц)
– высокочастотный (>1000 Гц)
Звуки, которые мы слышим, не являются колебаниями с постоянной частотой и амплитудой, но состоят из волн различных частот и звуковых давлений, создающих непрерывный спектр, содержащий все частоты.
Различные страны ранее использовали в стандартах различные индексы звукоизоляции (шумоизоляции). В настоящее время они заменены единым числовым индексом Rw (C; Ctr), установленным в стандарте EN ISO 717-1.
Унифицированный индекс, установленный стандартом EN ISO 717-1, в действительности объединяет три различных показателя и определяется следующим образом:
Rw (C; Ctr)
где, Rw показатель, называемый взвешенным индексом звукоизоляции
C поправочное значение для розового шума (более высокие звуки)
Ctr поправочное значение для транспортного шума (более низкие звуки).
Два поправочных коэффициента были введены для того, чтобы учитывать тип шума, от которого требуется защита: первый индекс (розовый шум) относится к шуму, в котором преобладают высокие и средние частоты; второй (шум дорожного движения) к шуму с преобладанием низких и средних частот.
Эти поправочные значения, выбор которых зависит от источника шума, прибавляются к унифицированному показателю. Следовательно, в зависимости от необходимости, значение шумоизоляции остекления может оцениваться по индексу (Rw + C) или (Rw + Ctr).
В таблице ниже показано, какие поправочные коэффициенты следует применять в зависимости от источника шума.
Выбор поправочных значений к унифицированному показателю в зависимости от источника шума
| Источник шума | Rw + C | Rw + Ctr |
| Играющие дети | ✓ | |
| Бытовой шум (разговоры, музыка, радио, телевизор) | ✓ | |
| Дискотека | ✓ | |
| Шум скоростного шоссе (> 80 км/час) | ✓ | |
| Шум городского транспорта | ✓ | |
| Скоростной железнодорожный транспорт | ✓ | |
| Медленный железнодорожный транспорт | ✓ | |
| Близко пролетающий реактивный самолет | ✓ | |
| Далеко пролетающий реактивный самолет | ✓ | |
| Турбовинтовые самолеты | ✓ | |
| Источники средне- и высокочастотного шума | ✓ | |
| Источники средне- и низкочастотного шума | ✓ |
Внешний шум, в зависимости от его источника, имеет не только разную интенсивность, но и разную тональность: скоростная дорога, более высокочастотная, имеет другую тональность, чем низкочастотный звук двигателя автобуса или медленно двигающегося транспорта на городской улице; звук самолета или поезда также отличаются по тону. На практике изолировать низкочастотные звуки намного труднее
Пример: остекление с индексом шумоизоляции Rw (C; Ctr) 38 (-2; -5) обладает следующими характеристиками:
∙ Для низкочастотного шума:
индекс звукоизоляции Rw + Ctr = 38 – 5 = 33 дБ
∙ Для высокочастотного шума:
индекс звукоизоляции Rw + C = 38 – 2 = 36 дБ.
Уровень шума, обеспечивающий внутренний акустический комфорт, зависит от внешних условий в зоне расположения здания. Шум, проходящий через остекление, будет восприниматься более раздражающим в тихой местности, чем в центре города. Чем больше разница между шумом, проникающим в здание снаружи, от специфических идентифицируемых источников (проехавшим мотоциклом, например) и неопределенным шумом (особенно сильным в центре города), тем большее раздражение он вызывает.
Одинарное остекление (листовое или многослойное стекло) обеспечивает значение индекса звукоизоляции (Rw) от 29 до 43 дБ.
Индекс звукоизоляции (значение Rw ) стеклопакетов может варьироваться от 29 дБ до 51 дБ.
Для стеклопакета формулы 4-12-4 значение индекса звукоизоляции равно 29 дБ. Чтобы улучшить шумозащитные свойства обычного стеклопакета, надо увеличить его массу (толщину стекол), или использовать многослойное стекло и/или более широкую дистанционную рамку.
Для повышения шумозащитных свойств стеклопакетов возможны следующие решения:
> несимметричный стеклопакет: используются два стекла различной толщины
> стеклопакет с одним или двумя многослойными стеклами Stratobel
> стеклопакет с одним или двумя шумозащитными многослойными стеклами Stratophone.
На диаграмме представлены уровни шумозащиты, которых можно достичь, используя стекла Planibel, Stratobel и Stratophone в одиночном остеклении или в составе стеклопакета
Самоеинтересное – это то, что двухкамерный стеклопакет не представляет собой ничего особенного с точки зрения звукоизоляции из-за многочисленных резонансов, происходящих в межстекольных воздушных камерах.
Разница в 2-3 дБ!
Что бы понять, что такое 2 дБ, приведу еще пару таблиц с данными:
> разница в 1 дБ практически не ощутима
> разница в 3 дБ едва различима
> разница в 5 дБ отчетливо слышна
> снижение на 10 дБ эквивалентно 50% уменьшению субъективно воспринимаемой громкости звука
> снижение на 20 дБ эквивалентно 75% уменьшению субъективно воспринимаемой громкости звука.
▼ Звукоизоляция остекления
Любое остекление, установленное в раму, обеспечивает определенный уровень шумоизоляции. Тем не менее, некоторые типы остекления, такие как многослойное стекло с акустическим полимерным слоем или шумозащитной пленкой PVB, а также некоторые виды стеклопакетов, обладают существенно более высокой акустической эффективностью.
Одинарное остекление обеспечивает значения индекса звукоизоляции (Rw) приблизительно от 29 дБ для толщины 4 мм до 35 дБ для толщины 12 мм.
> Значения индекса звукоизоляции Rw многослойного стекла варьируются примерно от 33 для 33.2 до 39 дБ для 88.2
> Значения индекса Rw многослойного стекла стекло с шумозащитной пленкой PVB варьируются от 35 дБ для 33.2 до 41 дБ для 88.2.
Примечание: звукоизоляция асимметричного многослойного стекла не лучше, чем у симметричного.
▼ Стеклопакет
Показатели звукоизоляции симметричного стеклопакета зачастую хуже, чем у одинарного остекления такой же суммарной толщины.
Звукоизоляцию стеклопакета можно легко улучшить используя асимметричную конструкцию или многослойное стекло.
Симметричный стеклопакет имеет звукоизоляцию Rw в диапазоне от 29 дБ для 4-12-4 до 34 дБ для 10-12-10.
Для улучшения звукоизоляции стеклопакета, первый шаг – использование стекол, существенно отличающихся по толщине, тогда каждое будет сглаживать недостаток другого.
> Применение в стеклопакете двух стекол разной толщины значительно улучшает эффективность по сравнению с симметричным стеклопакетом
> Асимметричный стеклопакет имеет звукоизоляцию Rw примерно от 34 дБ для 6-15-4 до 38 дБ для 10-15-6.
▼ Стеклопакет с многослойным стеклом
В стеклопакете также можно использовать многослойное стекло.
Ориентировка асимметричного стеклопакета и/или стеклопакета с многослойным стеклом при установке не влияет на акустические свойства остекления. Любое многослойное стекло с пленкой PVB предпочтительно располагать с внутренней стороны, для обеспечения безопасности в случае разрушения стекла.
Выводы:
> Если эффективность асимметричного стеклопакета недостаточна, улучшения можно достичь заменой одного или обоих стекол многослойным стеклом или шумозащитным многослойным стеклом
> Улучшение в основном касается области высоких частот
> Стеклопакет с многослойным стеклом обладает звукоизоляцией Rw примерно от 36 дБ для 6-12-44.2 до 41 дБ для 10-12-66.2
> Стеклопакет с шумозащитным многослойным стеклом обладает звукоизоляцией Rw от 40 дБ для 6-12-44.2, до 44 дБ для 10-12-66.2 и 50 дБ для 44.2-20-66.2.
▼ Акустические свойства окон и фасадов в реальных условиях
В реальных условиях акустические характеристики окон и фасадов зависят не только от самого остекления, но также от его размеров, рам и оконной системы, внешнего шума, степени герметичности фасада и т.д.
> По стандарту EN ISO 140-3 всегда тестируются образцы размером 1.23×1.48 м. Соответственно, для остекления значительно больших размеров, можно ожидать худших характеристик; снижение составляет примерно от 2 до 3 дБ при размерах 5-6 м². Это надо учитывать при выборе остекления
> Окна и остекление обеспечивают защиту от воздушного шума (шум, распространяющийся по воздуху), в меньшей степени от структурного шума (ударного) низкочастотного шума, распространяющегося по строительным конструкциям
> Рама не должна иметь неплотностей, следует использовать двойное уплотнение от проникновения воздуха и воды. Хорошая герметичная рама может улучшить звукоизоляцию до 2 дБ по сравнению с указанными характеристиками остекления. И наоборот, значительные неплотности могут уменьшить звукоизоляцию на 10 дБ
> Окна со ставнями, установленные в наружной коробке, требуют изоляции звукопоглощающими материалами (например, стекловатой или минеральным войлоком)
> Область примыкания неподвижной части рамы к стене должна быть герметичной. Наружную отделку узла
примыкания предпочтительнее выполнять мягкими герметичными материалами, чем цементированием
> Наличие вентиляционных решеток или отверстий значительно ухудшает акустические свойства
> В реальной ситуации звукоизоляция окна зависит от типа наружного шума и угла падения шума на фасад
> Для обеспечения хорошей звукоизоляции рекомендуется выбирать остекление с чуть лучшими характеристиками, чем требуется по нормам
> В соответствии с типом шума следует правильно выбирать поправочный индекс Rw + C или Rw + Ctr.
▼ Выводы
Суммируя изложенные выше факторы, влияющие на звукоизоляцию:
> Одинарное остекление:
· увеличение толщины: небольшое улучшение
· использование многослойного или шумозащитного многослойного стекла: значительное улучшение.
> Стеклопакет
· всегда используйте асимметричную конструкцию
· используйте широкий воздушный зазор
· используйте по мере возможности толстое стекло
· используйте многослойное стекло (обычная пленка PVB или безопасная) вместо одного или обоих монолитных стекол
· используйте многослойное стекло с шумозащитной пленкой PVB для достижения высокого уровня звукоизоляции.
Факторы, не влияющие на уровень звукоизоляции остекления:
> ориентация стекол
> покрытия на стекле
> закалка стекла
> использование аргона (улучшающего теплоизоляцию).
Приведенные здесь индексы звукоизоляции получены измерениями в независимой лаборатории для остекления размером 1.23 м на 1.48 м в соответствии со стандартом EN ISO 140-3.
В реальной ситуации показатели звукоизоляции могут изменяться в соответствии со следующими параметрами:
> фактические размеры остекления/рамы
> характеристики оконной системы
> воздухопроницаемость окна
> акустические внешние условия (тип источника звука, расположение относительно источника, и т.д.)
> акустические характеристики других элементов конструкции.
Чтобы оценить звукоизоляцию на объекте, эти параметры следует учитывать при выборе остекления. В некоторых случаях требуется консультация специалистов по акустике или, более того, испытания на стеклах реальных размеров.
okna-vikna.com.ua
