Содержание

Звукоизоляция помещений специального назначения — Acoustic Group

«Технологии Строительства» №6(34)/2004

Достаточно часто истории, рассказанные нашими клиентами, похожи на анекдоты. Как в случае с обращением к нам сотрудников бухгалтерии одной крупной производственной компании. Рабочее помещение, в котором они располагаются, соседствует с кабинетом генерального директора. И во время разговора с поставщиками шеф настолько громко и эмоционально выражает свою позицию, что в помещении, где работают несколько сотрудников, преимущественно женского пола, вянут не только цветы. Причиной всему низкая звукоизоляция перегородки между данными помещениями. Несмотря на то, что стены между кабинетами в здании дореволюционной постройки имеют толщину около полуметра, источником повышенной слышимости являлся дверной проем между помещениями бухгалтерии и кабинета директора, наглухо закрытый еще с советских времен. Так как со стороны помещения отдела бухучета место бывшего проема загораживал шкаф, определить причину аномально низкой звукоизоляции самостоятельно сотрудникам компании оказалось не под силу.

Тем не менее, этот случай один из ярких примеров в практике звукоизоляции, когда минимальными затратами возможно существенно повысить звукоизоляцию между помещениями. Для этого потребовалось только вскрыть пространство данного проема и переделать его в соответствии с правилами хорошей звукоизоляции. В результате индекс изоляции воздушного шума увеличился на 15 дБ и сравнялся с величиной звукоизоляции кирпичной стены толщиной в два кирпича (Rw = 60 дБ).

В настоящее время при строительстве и реконструкции офисных помещений большое внимание уделяется вопросам безопасности работы персонала, а также обеспечению сохранности служебной информации. Для этого применяются разнообразные системы контроля доступа, оповещения, сигнализации и т.п. Вопрос обеспечения требуемой звукоизоляции наиболее «важных» офисных помещений также входит в число мероприятий по безопасности. Прежде всего, под помещениями, требующими специального акустического режима, понимаются комнаты для проведения переговоров, а также кабинеты высшего руководства компаний.

Рассмотрим несколько вариантов конструкций для устройства звукоизоляции таких помещений. При решении проблемы обеспечения конфиденциальности переговоров, как правило, в первую очередь возникает необходимость повышения звукоизоляции именно стен и перегородок, ограждающих данное помещение. Этому существует свое объяснение. Дело в том, что любое, пусть даже самое тонкое межэтажное перекрытие, выполненное из железобетонных плит, обеспечивает индекс изоляции воздушного шума в районе Rw = 48 дБ. При этом полая внутри перегородка на металлическом профиле, обшитая листами гипсокартона с двух сторон, имеет звукоизоляцию не более Rw = 40 дБ. Так как последняя конструкция по факту является одной из самых распространенных ввиду ее простоты и относительной дешевизны при разделении большого офисного пространства на отдельные рабочие помещения, предпочтение отдается именно ей.

Что такое звукоизоляции перегородки величиной 40 дБ? Это означает, что при громком разговоре с уровнем L = 80 дБА («разбор полетов») в соседнем помещении возможно особо не напрягая слух, слушать весь разговор.

Стоит отметить, что примерно аналогичной величиной звукоизоляции (Rw = 40 дБ) обладают конструкции алюминиевых перегородок с двойным остеклением. Поэтому, если необходимо получить действительно высокие показатели звукоизоляции (а значение индекса изоляции воздушного шума при этом рекомендуется не менее Rw = 54 дБ), от таких конструкций лучше отказаться.

В случае, когда речь идет о возведении новой перегородки с высокими звукоизоляционными свойствами, в качестве эффективной конструкции предлагается рассмотреть перегородку на двух независимых каркасах с обшивкой двумя слоями гипсоволокнистых листов с каждой стороны. Схема данной перегородки приведена на рис.1. В данном случае применятся система, состоящая из двух независимых металлических каркасов типа «Кнауф» толщиной по 50, 75 или 100 мм, которые с двух сторон обшиваются листами ГВЛ в два слоя толщиной по 12,5 мм каждый. При монтаже данной конструкции все элементы металлических каркасов, а также торцы листов ГВЛ примыкают ко всем прочим конструкциям, в т.ч. и несущим, через слой виброизоляционного материала «Вибросил-К» толщиной 6 мм. Металлические каркасы монтируются параллельно относительно друг друга с зазором не менее 10 мм для исключения возможных связей между собой. Внутреннее пространство перегородки заполняется звукопоглощающими базальтовыми плитами «Шуманет-БМ» на толщину, равную не менее 75 % от общей внутренней толщины перегородки. Для случая использования двух каркасов толщиной по 100 мм, внутри перегородки размещается три слоя плит «Шуманет-БМ» толщиной по 50 мм каждый. Индекс изоляции воздушного шума перегородкой на двух каркасах по 100 мм с общей толщиной 260 мм равен Rw = 58 дБ, перегородка на основе профилей толщиной по 50 мм обеспечивает величину звукоизоляции равную Rw = 54 дБ при толщине 160 мм.

Рис.1. Схема устройства звукоизолирующей перегородки из гипсоволокнистых листов на двух независимых каркасах

Рис.1. Схема устройства конструкции звукоизоляционного пола

Уже существующая между офисными помещениями перегородка в полкирпича или выполненная из легких бетонных блоков (шлакобетон, пемзобетон и т.д.) толщиной до 160 мм имеет индекс изоляции воздушного шума не более 47 дБ. И в этом случае, при устройстве комнаты переговоров звукоизоляция такой стены может быть увеличена с помощью панелей дополнительной звукоизоляции ЗИПС-7-4 толщиной 70 мм. Данные панели непосредственно монтируются на стену, звукоизоляцию которой требуется увеличить. При этом индекс изоляции воздушного шума увеличивается на 10 дБ и в сочетании со стеной из полнотелого красного кирпича толщиной 120 мм составляет около Rw = 57 дБ.

Здесь следует отметить, что дополнительная звукоизоляция потолочного перекрытия, в случае необходимости, осуществляется также при помощи панелей ЗИПС. Помимо панелей ЗИПС-7-4, обеспечивающих дополнительную звукоизоляция 10 дБ, для увеличения звукоизоляции перекрытия могут применяться панели ЗИПС-Супер толщиной 130 мм и индексом дополнительной изоляции 13 дБ.

Если в перегородке между помещениями предполагается наличие дверного проема, нет смысла выполнять саму перегородку со звукоизоляцией существенно превышающей изоляцию дверного блока. При этом двери, обеспечивающие индекс изоляции воздушного шума более Rw = 30 дБ, считаются звукоизоляционными, следовательно, для всех случаев установки одной стандартной двери в перегородку между помещениями, сама перегородка может вполне иметь индекс не более 40 дБ.





В тех случаях, когда вопросу обеспечения требуемой звукоизоляции отводится должное место, дверные проемы необходимо в обязательном порядке выполнять в виде тамбура, т.е. с последовательно установленными одна за другой дверьми. К самим дверям предъявляются следующие требования:

  1. Полотно двери должно быть массивным. Квадратный метр поверхности полотнища должен весить не менее 30 кг;
  2. Качественное (двойное) уплотнение выполняется по контуру всех притворов с помощью резинового уплотнителя;
  3. Обязательно наличие либо порожка, либо уплотнителя-гильотины, который опускается и уплотняет щель под дверью, в состоянии, когда дверь закрыта.

Во внутреннем пространстве тамбура поверхности стенок и потолка облицовываются звукопоглощающим материалом, например стеновыми панелями «Ecophon» толщиной 40 мм.

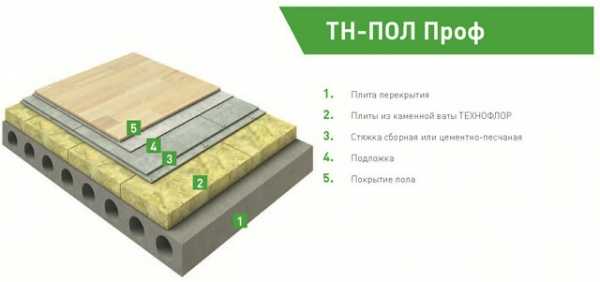

Для увеличения изоляции пола от воздушного шума со стороны комнаты переговоров или кабинета руководителя выполняется конструкция пола на упругом звукоизолирующем слое — так называемый «плавающий пол». В отличие от случая изоляции ударного шума, толщина упругого слоя в конструкции плавающего пола должна быть на порядок больше. Кроме этого звукоизоляционный материал, применяемый в конструкции пола, помимо требуемых упругостных свойств, должен обладать высоким значением коэффициента звукопоглощения (Alphaw >= 0,7). Чтобы увеличить изоляцию воздушного шума перекрытия на величину 6 дБ необходимо выполнить следующую конструкцию, показанную на рис.2:

  • на плиту перекрытия укладываются два слоя звукоизолирующего материала — плиты из стеклянного штапельного волокна Шумостоп-С2 толщиной по 20 мм. При этом на все стены данного помещения заводится прокладка из одного слоя материала Шумостоп-С2 толщиной 20 мм и высотой чуть большей высоты устраиваемой стяжки.
  • поверх материала Шумостоп-С2 настилается разделяющий слой из полиэтиленовой пленки, по которому устраивается бетонная выравнивающая стяжка толщиной 80 мм, армированная металлической сеткой для придания ей повышенной механической прочности.

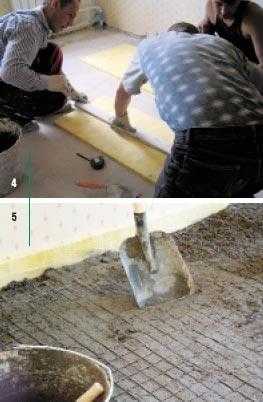

4,5,6,7 — процесс устройства конструкции звукоизоляционного пола

При устройстве стяжки необходимо исключить все возможные жесткие связи с боковыми стенами (именно для этого применятся кромочная прокладка из одного слоя плитШумостоп-С2 по периметру помещения), а также в местах прохождения сквозь стяжку труб различных коммуникаций (отопление, водоснабжение, кондиционирование и т.п.). В случае наличия жестких связей между стяжкой и другими строительными конструкциями или коммуникациями, звукоизолирующая эффективность «плавающего» пола может снизиться до 2 дБ, что лишает его выполнение практического смысла. В таких случаях трубы, перед тем как выполнять стяжку, обертываются слоем виброизоляционного материала «Вибросил-К» толщиной 6 мм.

Когда речь идет о мероприятиях по изоляции воздушного шума, необходимо отдельно отметить колоссальное влияние щелей и отверстий на снижение акустического эффекта. Нижеследующий пример наглядно это демонстрирует. Достаточно в перегородке площадью 15 квадратных метров (среднестатистическая стена размером 3х5 м) выполнить сквозное отверстие сечением 20х20 мм, т.е. площадью примерно в 40 тысяч раз меньшей, чем сама перегородка, чтобы величина индекса изоляции воздушного шума данной стены снизилась на 20 дБ!

При этом стоит обратить внимание на то, что мероприятия «по добавлению» звукоизоляции с помощью одной из самых на сегодняшний день эффективных конструкций — панелей дополнительной звукоизоляции ЗИПС-Синема толщиной 130 мм и стоимостью более 30 евро за квадратный метр позволяют увеличить изоляционный показатель только на 13 дБ.

Поэтому прежде чем проводить какие-либо работы по дополнительной звукоизоляции помещения, прежде всего, требуется тщательно заделать все имеющиеся в конструкции стен и перекрытий трещины, щели и отверстия. Вопреки распространенному мнению о том, что монтажная пена здесь является наилучшим средством, необходимо отметить, что это не так. Для заделки швов и отверстий лучше применять плотные и при этом эластичные материалы. Такие как, например, акриловые герметики или шпаклевки. Перед тем как зашпаклевать отверстие или трещину рекомендуется его «расшить» (расширить) как можно глубже, чтобы слой в данном случае уже «акустической» шпаклевки был как можно толще.

Для дополнительного увеличения звукоизоляции помещений переговорных комнат и кабинетов руководителей, а также для создания в них комфортной акустической обстановки в качестве материалов для декоративной отделки стен и потолков применяются специальные звукопоглощающие акустические потолки и стеновые панели. Их задача «поглотить» отраженный звук в помещении, сделав его более «заглушенным». Практика подобной отделки помещений кабинетов руководителей существует еще с советских времен, и тогда фраза о «решениях, принятых в тиши кабинетов» принимает для нас вполне конкретный, технически информативный смысл.

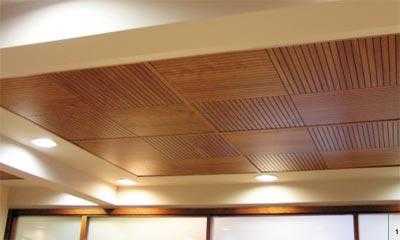

В качестве звукопоглощающих конструкций потолков в офисных помещениях у нас в стране широкое распространение получил шведский подвесной потолок марки «Еcophon», который внешне практически не отличается от недорогих декоративных потолочных плит типа «Байкал». Главное отличие акустической модели подвесного потолка в материале, из которого изготавливаются потолочные плиты. Это супертонкое стекловолокно с микропористым декоративным покрытием, которые в совокупности обеспечивают значение среднего коэффициента звукопоглощения (?w) не менее 0,9, при условии, что само значение коэффициента может изменяться от 0 до 1. Значение ? = 0 соответствует полному отражению звука от поверхности, а при ? =1 весь звук, попавший на данную поверхность, поглощается.

Необходимо отметить еще один тип подвесных звукопоглощающих потолков на основе жестких перфорированных плит. Это могут быть как листы гипсокартона (изделие имеет наименование ППГЗ: плита перфорированная гипсокартонная звукопоглощающая, производства концерна «Кнауф»), так и листы МДФ, шпонированные ценными породами дерева (плиты «SuperAcoustic», производства Израиль). Данные конструкции применяются как в комбинации со слоем звукопоглощающей минеральной ваты типа «Шуманет-БМ», так и в качестве самостоятельной звукопоглощающей конструкции резонансного типа.

Для акустической отделки стен применяются звукопоглощающие стеновые панели, которые имеют показатели среднего коэффициента звукопоглощения в диапазоне 0,7 — 0,95. На сегодняшний день на рынке представлены следующие виды акустических стеновых панелей:

  • панели «Ecophon» c микропористой окраской или тканевой отделкой лицевой поверхности;
  • металлические перфорированные стеновые панели «SoundLux», отечественного производства;
  • перфорированные МДФ-панели «SuperAcoustic», шпонированные ценными породами дерева, из Израиля;
  • панели из тонкого прессованного древесного волокна «Геракустик» австрийского производства

и, конечно, морально нестареющие, перфорированные гипсокартонные плиты ППГЗ, которые также успешно решают поставленные задачи при относительно невысокой для акустических стеновых конструкций стоимости.

www.acoustic.ru

Звукоизоляция общественных помещений и офисов :: Все для стройки


Об особенностях звукоизоляции офисов и общественных помещений рассказывает А.БОГАНИК,

главный инженер ЗАО «Акустические материалы и технологии»

Все большее количество помещений на первых этажах жилых домов планируются, строятся или перепрофилируются как нежилые: в них размещают магазины, кафе, спортивные и развлекательные заведения. Такие помещения, безусловно, более шумные, чем обычные квартиры. Переоборудование в прошлом технологических помещений под офисы встречается не менее часто.

Звукоизоляция общественных помещений

Когда решается вопрос обеспечения звукоизоляции общественных помещений (кафе, магазинов, фитнес-центров, боулингов), постановка задачи следующая: как минимум – обеспечить выполнение требований нормативных документов, как максимум – сделать процесс функционирования данного заведения практически неслышимым для соседей. Если своевременно поставить данную задачу (желательно на этапе проектирования или перепланировки помещения), шансов решить ее по максимуму становится гораздо больше.

В соответствии с нормативами, разница в величине требуемой звукоизоляции, например, для межэтажных перекрытий между квартирами, и между квартирой и рестораном, составляет в среднем 10 дБ. В большинстве зданий в качестве плит перекрытия между первым нежилым этажом и квартирами на втором этаже используются железобетонные многопустотные плиты толщиной 220 мм, что обеспечивает расчетный индекс изоляции воздушного шума Rw = 52 дБ. Устройство чистого пола со стороны квартиры по типовым схемам может добавить (согласно расчету) максимум 4 дБ.

Таким образом, при условии качественной заделки всех щелей и технологических отверстий максимальная величина звукоизоляции такой конструкции перекрытия составляет максимум Rw = 56 дБ. Но даже для зданий самой низкой категории комфортности, для самого «тихого» варианта с точки зрения строительных норм (когда магазин соседствует с квартирой) индекс изоляции воздушного шума перекрытием должен быть не менее Rw = 57 дБ.

Если в качестве межэтажного перекрытия над первым этажом используются железобетонные ребристые плиты толщиной 140 мм, разница между требуемой звукоизоляцией и фактической оказывается еще больше, и, как всегда, не в лучшую сторону.

Рис. 1. Потолочные плиты ECOPHON

Обеспечение требуемой звукоизоляции именно между общественными и жилыми помещениями находится под жестким контролем со стороны инспектирующих организаций (Роспотребнадзора и пр.). Известны многочисленные случаи, когда не только мелкие ресторанчики, но и достаточно крупные развлекательные комплексы стояли перед угрозой закрытия со стороны муниципальных властей по причине повышенной шумности. Формальным поводом для этого служило превышение предельно допустимых уровней шума в расположенных в этом же здании жилых помещениях.

Величины предельно допустимых уровней шума в жилых помещениях и хорошо слышимые звуки – не одно и то же. Для жилых помещений допустимый уровень шума в ночное время составляет 25 дБА, причем это предельное значение для зданий самой высокой категории комфортности (категория А). Подавляющая часть жилого фонда имеет категории комфортности Б и В, и, соответственно, в таких жилых помещениях нормы по предельным уровням шума могут быть только мягче – не выше 30 дБА. Однако хорошо различимый уровень шума, который особенно ночью может доставлять те или иные психологические неудобства, не превышает значения 20 дБА.

Рис. 2. Пазогребневые панели ЗИПС

Конструкция дополнительной звукоизоляции перекрытия со стороны нижерасположенного помещения. Как одна из наиболее эффективных систем может быть рекомендована конструкция подвесного потолка из гипсоволокнистых листов с заполнением внутреннего пространства звукопоглощающими минераловолокнистыми плитами и устройством дополнительного акустического потолка типа ECOPHON. Применение такой системы позволяет реально увеличить индекс звукоизоляции перекрытия на величину до 18 дБ. Однако главным и очень существенным недостатком приведенной конструкции является ее значительная толщина (от 500 до 800 мм). Если исходная высота потолков помещений первого этажа не превышает трех метров, применение такой конструкции становится практически невозможным.

Эффективным вариантом решения проблемы дополнительной звукоизоляции перекрытий в случае ограничений, связанных с недостаточной высотой потолков, является применение панелей дополнительной звукоизоляции ЗИПС. Панели ЗИПС представляют собой сэндвич-панели, которые имеют толщину от 40 до 120 мм и при этом бескаркасно монтируются к плите перекрытия со стороны нижнего помещения. Величина дополнительной звукоизоляции системы «ЗИПС-Модуль» толщиной 70 мм составляет Rw = 12–14 дБ. Таким образом, конструкция перекрытия, состоящая из многопустотной железобетонной плиты толщиной 220 мм и смонтированных на нее со стороны нижнего помещения панелей «ЗИПС-Модуль», обеспечивает индекс изоляции воздушного шума Rw = 64 дБ. Это удовлетворяет требованиям к величине звукоизоляции перекрытия между помещениями квартиры и магазина в зданиях любой категории комфортности.

Рис. 3. Акустические стеновые панели

SOUNDLUX

При проведении звукоизоляционных мероприятий в отношении общественных помещений, как, впрочем, и любых других объектов, необходим комплексный подход к решению проблемы. Имеет широкое распространение ошибка, являющаяся прямым следствием слепого исполнения формальных требований СНиП. Если весь первый этаж жилого дома занят под нежилые помещения, то в отношении проведения звукоизоляционных мероприятий основное внимание уделяется обеспечению требуемой звукоизоляции перекрытия между данным помещением и квартирой, расположенной этажом выше.

В этом случае все требования строительных норм сводятся к обеспечению должной звукоизоляции только одного перекрытия, так как за стенами на этом же этаже жилых помещений нет. При этом не учитывают влияние косвенной передачи шума, которая в зданиях разного типа может сильно отличаться друг от друга.

В зданиях дореволюционной постройки толщина практически всех стен на первом этаже превышает метр кирпичной кладки, а перекрытия могут быть выполнены на металлических балках и обшиты деревянным настилом. В данном случае можно с большой долей уверенности предсказать благоприятный результат звукоизоляционных мероприятий при проведении работ только с одним перекрытием.

Принципиально другой пример – жилой дом серии П-44, где первый этаж, занятый под нежилые помещения, ничем не отличается от жилых этажей, а стены имеют равную толщину с перекрытиями – 140 мм. Дополнительная звукоизоляция плиты перекрытия между первым и вторым этажами здесь не обеспечит желаемого результата и в квартирах на втором этаже шум не снизится. Причиной тому звуковые вибрации, которые по-прежнему будут проникать в квартиры через стены, даже при полной звукоизоляции потолка на первом этаже.

По этой же самой причине имеют место жалобы соседей со второго этажа на звуки передвигаемой по полу первого этажа мебели – например, стульев в кафе. Это вроде бы классический пример «ударного» шума и страдать от него в первую очередь должны соседи снизу (или обитатели подвала). Но, ввиду хорошей косвенной звукопередачи, шум двигающегося стула (особенно по керамической плитке) через перекрытие пола из помещения кафе передается на стены и по ним попадает в квартиры. В этом случае проблема решается уже не только дополнительной изоляцией стен и потолка кафе, но и устройством конструкции так называемого «плавающего» пола в зале обслуживания.

Применение по максимуму жестких и гладких отделочных поверхностей (таких как гипсокартонные листы, стекло, мрамор, керамическая плитка, окрашенная штукатурка и т. п.) с точки зрения акустики помещений является нежелательным. Для обеспечения требуемой звукоизоляции и создания акустического комфорта в помещениях применение большого количества звукоотражающих поверхностей является не самым лучшим вариантом. Стоит привести только один факт. Скорректировав дизайнерские решения по декоративной отделке потолка и стен в зале ресторана с учетом применения специальных звукопоглощающих материалов, оказалось возможным снизить уровень шума в квартирах, расположенных этажом выше, на величину 8 дБА. Причем без проведения дополнительных работ по увеличению звукоизоляции стен и перекрытий.

При устройстве подвесного потолка в помещениях, где важно обеспечить требуемую звукоизоляцию и акустический комфорт вместо чисто декоративных потолков рекомендуется применять модели с высоким коэффициентом звукопоглощения. Практически каждая крупная фирма-производитель подвесных потолков имеет в своем ассортименте такие изделия.

Звукопоглощающие стеновые панели ECOPHON также могут применяться для решения задач снижения шума в помещениях и косвенно способствовать увеличению звукоизоляции их ограждающих конструкций. Акустические стеновые панели SOUNDLUX, имеющие металлическую перфорированную поверхность, помимо хороших звукопоглощающих свойств и эстетичного внешнего вида отличаются высокой механической прочностью и пожарной безопасностью.

Звукоизоляция офисов

Создание акустического комфорта в офисах основано на решении следующих инженерных задач: звукоизоляции и акустической обработки потолков, перегородок и проемов: технических и дверных. Традиционно сложилось, что в качестве основной звукопоглощающей поверхности в офисах используется потолок, куда помимо привычных встроенных систем вентиляции, освещения и электрических коммуникаций добавляются и звукопоглощающие элементы.

Акустическая эффективность звукопоглощающих потолков выражается в значениях безразмерного коэффициента звукопоглощения a, который может изменяться в пределах от 0 до 1. Значение a = 0 соответствует полному отражению звука поверхностью, при a = 1 весь звук, падающий на данную поверхность, целиком поглощается.

В области нормирования акустических и звукоизоляционных характеристик строительных конструкций и сооружений в России действуют строительные нормы – СНиП-23-03-2003 «Защита от шума», а в области контроля шума – санитарные нормы СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки». Регламентированное в них значение предельного уровня шума в офисных помещениях равно Lа = 50 дБА.

Рис. 4. Плиты ППГЗ

Для характеристики акустических свойств подвесного потолка может также применяться так называемый средний коэффициент звукопоглощения (NRC). Он рассчитывается как среднее арифметическое для коэффициентов звукопоглощения в четырех октавных полосах частот: 250, 500, 1 000 и 2 000 Гц и предназначен, прежде всего, для оценки звукопоглощения в речевом диапазоне частот. Поскольку в офисных помещениях важен именно речевой диапазон, для выбора подходящих моделей подвесных потолков корректно сравнивать их коэффициенты NRC. Потолок может называться акустическим при значениях NRC, превышающих 0,6-0,7.

Большинство уже построенных в России офисов имеют неакустические подвесные потолки. Даже там, где они необходимы, из-за существенной разницы в цене между акустическими и декоративными моделями, используются чаще всего последние. В этой связи широкое распространение получил потолок марки «Байкал», не имеющий даже тестов производителя на акустические свойства.

Рис. 5. Плиты DECOR ACOUSTIC

Среди фирм-производителей, специализирующихся на изготовлении именно акустических потолков, можно выделить компании ECOPHON и ROCKFON. Они производят потолки из лучшего на сегодняшний день звукопоглощающего материала – минеральных волокон: супертонкого стекловолокна и каменной ваты. Спрессованные из них плиты окрашиваются либо оклеиваются стеклохолстом, тканью или пленкой.

Отделочное покрытие в наибольшей степени влияет на характеристику звукопоглощения акустических потолков. Чем лучше воздухопроницаемость (продуваемость) лицевой поверхности, тем выше коэффициент звукопоглощения потолка. Модели с пленочным лицевым покрытием, при всех равных условиях, имеют заведомо худшее звукопоглощение, чем модели с окрашенной или тканевой микропористой поверхностью. Если поверхность акустического потолка окрашивать самостоятельно, то из-за «забивания» микропор звукопоглощающая способность материала существенно ухудшается.

Рис. 6. Минераловатные плиты «ШУМАНЕТ-БМ»

Еще один тип подвесных звукопоглощающих потолков – на основе жестких перфорированных плит. Это могут быть как ГКЛ, ППГЗ, так и листы МДФ, шпонированные ценными породами дерева (плиты DЙCOR ACOUSTIC). Данные конструкции применяются как в комбинации со слоем звукопоглощающей минеральной ваты типа «ШУМАНЕТ-БМ», так и в качестве самостоятельной звукопоглощающей конструкции резонансного типа.

После того, как в стены и потолок встроено осветительное оборудование, необходимо проконтролировать тщательность заделки щелей и зазоров. Они могут значительно снизить звукоизоляцию ограждающей конструкции.

Перепрофилирование помещений производственных цехов под офисные площади стало достаточно распространенным явлением. При этом дизайн интерьеров таких помещений достаточно часто выполняется в стиле «техно» – все инженерно-технические коммуникации становятся элементами интерьера. Само собой применение стандартных конструкций подвесных потолков исключается. Однако при помощи специального напыляемого покрытия SONASPRAY оказывается возможным существенно скорректировать акустические характеристики помещения. Покрытие наносят слоем толщиной от 20 до 50 мм на открытые поверхности потолков или верхних участков стен. Данный вариант акустической обработки особенно актуален для сложных поверхностей потолков.

Рис. 7. Напыляемое акустическое покрытие

SONASPREY

Для европейских и американских офисов весьма распространенной практикой является объединение группы из нескольких помещений общим надпотолочным пространством. Иначе говоря, сначала в помещении большой площади монтируется подвесной потолок, а потом с помощью легких перегородок пространство разделяется на нужное количество комнат. В такой планировке есть свои плюсы – например, возможность легкого и быстрого монтажа различных коммуникаций в общем надпотолочном пространстве. Но вместе с тем подвесной потолок должен обладать дополнительными звукоизолирующими функциями, чтобы исключить распространение шума по всем помещениям.

Полая внутри перегородка на металлическом профиле, обшитая листами гипсокартона с двух сторон, имеет звукоизоляцию не более Rw = 40 дБ. Примерно аналогичной величиной звукоизоляции (Rw = 40 дБ) обладают конструкции алюминиевых перегородок с двойным остеклением.

При возведении новой перегородки с высокими звукоизоляционными свойствами рекомендуется система, состоящая из двух независимых металлических каркасов типа «КНАУФ» или «АЛБЕС» толщиной по 50, 75 или 100 мм, которые с двух сторон обшиваются листами ГВЛ в два слоя толщиной по 12,5 мм каждый. При монтаже данной конструкции все элементы металлических каркасов, а также торцы листов ГВЛ примыкают ко всем прочим конструкциям, в т. ч. и несущим, через слой виброизоляционного материала. Металлические каркасы монтируются параллельно относительно друг друга с зазором не менее 10 мм для исключения возможных связей между собой. Внутреннее пространство перегородки заполняется звукопоглощающими минераловолокнистыми плитами на толщину, равную не менее 75 % от общей внутренней толщины перегородки.

В случае использования двух каркасов толщиной по 100 мм внутри перегородки размещается три слоя минераловолокнистых плит толщиной по 50 мм каждый. Индекс изоляции воздушного шума перегородкой на двух каркасах по 100 мм с общей толщиной 260 мм равен Rw = 60–65 дБ, перегородка на основе профилей толщиной по 50 мм обеспечивает величину звукоизоляции, равную Rw = 55–60 дБ при толщине 160 мм.

Существующая между офисными помещениями перегородка в полкирпича или выполненная из легких бетонных блоков (шлакобетон, пемзобетон и т. д.) толщиной до 160 мм имеет индекс изоляции воздушного шума не более 47 дБ.

В вопросе изоляции воздушного шума необходимо констатировать колоссальное влияние щелей и отверстий на снижение акустического эффекта. Достаточно в перегородке площадью 15 м² (среднестатистическая стена размером 3х5 м) выполнить сквозное отверстие сечением 20х20 мм, т.е. площадью примерно в 40 тысяч раз меньшей, чем сама перегородка, чтобы величина индекса изоляции воздушного шума данной стены снизилась на 20 дБ.

Прежде чем проводить какие-либо работы по дополнительной звукоизоляции помещения, прежде всего, требуется тщательно заделать все имеющиеся в конструкции стен и перекрытий трещины, щели и отверстия. Вопреки распространенному мнению о том, что монтажная пена здесь является наилучшим средством, необходимо отметить, что это не так. Для заделки швов и отверстий лучше применять плотные и при этом эластичные материалы. Такие как, например, акриловые герметики или шпаклевки. Перед тем как зашпаклевать отверстие или трещину, рекомендуется его «расшить» (расширить) как можно глубже, чтобы слой в данном случае уже «акустической» шпаклевки был как можно толще.

Изоляция VIP-зон и специальных помещений

Категория VIP-зон и специальных помещений включает переговорные комнаты, кабинеты руководящего персонала, залы заседаний, то есть те помещения, из которых нежелательна утечка информации. Существует несколько правил, позволяющих построить такие помещения грамотно.

Звукоизолирующая способность стен и потолка при необходимости может быть увеличена при помощи панелей дополнительной звукоизоляции. Применение панелей ЗИПС обеспечивает до 17 дБ дополнительной звукоизоляции. Эту цифру можно арифметически сложить с величиной собственной звукоизоляции стены или перегородки. Допустим, исходная звукоизоляция стены была равна Rw = 45 дБ (реальная звукоизоляция легкой перегородки из ГКЛ или стены в полкирпича). Применяя панели ЗИПС, увеличивают общую звукоизоляцию стены до величины Rw = 57–62 дБ. Это показатель хорошей звукоизоляции. При громком разговоре с уровнем L = 80 дБА в соседнем помещении в дневное время будет практически невозможно разобрать содержание фраз (L = 20 дБА). Тогда как при исходной звукоизоляции стенки, в соседнем помещении можно было, особенно не напрягая слух, слушать весь разговор.

Обеспечение хорошей звукоизоляции входной двери. Лучшим средством для этого является устройство тамбура, т. е. последовательная установка двух дверей с определенным промежутком между ними. Чем больше будет расстояние между дверьми, тем лучше звукоизоляция. Кроме этого, на входе обязательно должен быть порог, а дверь нужно уплотнить по всему периметру притворов.

Чем массивнее дверь, тем лучше звукоизоляция. Иначе говоря, стеклянные, пластиковые и полые двери для подобных помещений не подходят. То же относится и к откатным дверям: их практически невозможно качественно уплотнить. Поверхности внутри тамбура желательно обработать звукопоглощающими материалами.

Для обеспечения хорошей звукоизоляции помещения для переговоров или кабинета руководителя следует исключить общее надпотолочное пространство с соседними помещениями, для чего перегородки в таких помещениях необходимо выполнять до потолочного перекрытия. Также стоит обратить внимание на системы вентиляции и кондиционирования: в некоторых случаях через воздуховоды слышимость может быть настолько высокой, что в соседнем помещении не потребуется даже напрягать слух.

Для увеличения звукоизоляционного эффекта, в частности и акустического комфорта вообще, внутренние поверхности комнаты переговоров рекомендуется облицовывать звукопоглощающими материалами. Как правило, в таких помещениях подвешивается акустический потолок, и монтируются звукопоглощающие стеновые панели. Существенно скорректировать акустические характеристики помещения возможно с применением специального напыляемого покрытия SONASPRAY, которое наносят слоем толщиной от 20 до 50 мм на открытые поверхности потолков или верхних участков стен. Данный вариант акустической обработки особенно актуален для поверхностей стен и потолков со сложной конфигурацией потолка (дугообразные своды, рельефные поверхности).

Акустические перфорированные панели из МДФ с натуральным шпоном являются, по сути, самым эстетичным и благородным звукопоглощающим материалом. Применение таких панелей целесообразно в VIP-помещениях, где важно подчеркнуть фешенебельность.

При строительстве и реконструкции офисных помещений большое внимание уделяется вопросам безопасности работы персонала, а также обеспечению сохранности служебной информации. Для этого применяются разнообразные системы контроля доступа, оповещения, сигнализации и т. п. Вопрос обеспечения требуемой звукоизоляции наиболее «важных» офисных помещений также входит в число мероприятий по безопасности.

При решении проблемы обеспечения конфиденциальности переговоров, как правило, в первую очередь возникает необходимость повышения звукоизоляции именно стен и перегородок, ограждающих данное помещение. Любое, пусть даже самое тонкое межэтажное перекрытие, выполненное из железобетонных плит, обеспечивает индекс изоляции воздушного шума в районе Rw = 48 дБ.

Стандартная перегородка имеет звукоизоляцию не более Rw = 40 дБ. Поэтому, если необходимо получить действительно высокие показатели звукоизоляции (а значение индекса изоляции воздушного шума при этом рекомендуется не менее Rw = 54 дБ), от таких конструкций лучше отказаться. При устройстве комнаты переговоров звукоизоляция такой стены может быть увеличена с помощью панелей дополнительной звукоизоляции «ЗИПС-Модуль» толщиной 70 мм. Данные панели непосредственно монтируются на стену, а затем зашиваются финишным слоем из листов ГКЛ. При этом индекс изоляции воздушного шума увеличивается на 12–14 дБ и в сочетании со стеной из полнотелого красного кирпича толщиной 120 мм составляет около Rw = 59–61 дБ.

Здесь следует отметить, что дополнительная звукоизоляция потолочного перекрытия, в случае необходимости, осуществляется также при помощи панелей ЗИПС. Помимо панелей «ЗИПС-Модуль», обеспечивающих дополнительную звукоизоляция 12–14 дБ, для увеличения звукоизоляции перекрытия могут применяться панели «ЗИПС-Супер» толщиной 120 мм и индексом дополнительной изоляции 16–18 дБ.

Рис. 8. Плиты звукоизоляционные «ШУМОСТОП-С2»

Как уже отмечалось, входы рекомендуется выполнять в виде тамбура, т.е. с последовательно установленными одна за другой массивными дверьми и порожком.

Поверхности стен и потолка тамбура облицовываются звукопоглощающим материалом, например, стеновыми панелями ECOPHON толщиной 40 мм.

Для увеличения изоляции пола от воздушного шума со стороны комнаты переговоров или кабинета руководителя выполняется конструкция пола на упругом звукоизолирующем слое – так называемый «плавающий» пол. В отличие от случая изоляции ударного шума, толщина упругого слоя в конструкции «плавающего» пола должна быть на порядок больше. Кроме этого, звукоизоляционный материал, применяемый в конструкции пола, помимо нормативной упругости, должен обладать высоким значением коэффициента звукопоглощения (более 0,7).

Рис. 9. Звукопоглощающая плита из стекловолокна «ШУМАНЕТ СК»

Увеличить изоляцию воздушного шума перекрытия на величину 6 дБ можно, выполнив следующую конструкцию: на плиту перекрытия укладывается два слоя звукоизолирующего материала (плиты из стеклянного штапельного волокна типа «ШУМОСТОП-С2») толщиной по 20 мм. При этом на все стены данного помещения заводится прокладка из одного слоя материала «ШУМОСТОП-К2» толщиной 20 мм и высотой чуть большей высоты устраиваемой стяжки. Поверх материала «ШУМОСТОП-С2» настилается разделяющий слой из полиэтиленовой пленки, по которому устраивается бетонная выравнивающая стяжка толщиной 80 мм, армированная металлической сеткой для придания ей повышенной механической прочности.

Рис. 10. Звукоизолирующая подложка из многослойного стеклохолста «ВИБРОСТЕК V300»

При устройстве стяжки необходимо исключить все возможные жесткие связи с боковыми стенами (именно для этого применяется кромочная прокладка из одного слоя плит «ШУМОСТОП-К2» по периметру помещения), а также в местах прохождения сквозь стяжку труб различных коммуникаций (отопление, водоснабжение, кондиционирование и т. п.). В случае наличия жестких связей между стяжкой и другими строительными конструкциями или коммуникациями, звукоизолирующая эффективность «плавающего» пола может снизиться до 2 дБ, что лишает его выполнение практического смысла. В таких случаях трубы, перед тем как выполнять стяжку, обертываются слоем виброизоляционного материала (типа «ШУМАНЕТ-100С») толщиной 4 мм.

Для дополнительного увеличения звукоизоляции помещений переговорных комнат и кабинетов руководителей, а также для создания в них комфортной акустической обстановки в качестве материалов для декоративной отделки стен и потолков применяются специальные звукопоглощающие (акустические) потолки и стеновые панели. Их задача «поглотить» отраженный звук в помещении, сделав его более «заглушенным». Практика подобной отделки помещений кабинетов руководителей существует еще с советских времен, и тогда фраза о «решениях, принятых в тиши кабинетов» принимает для нас вполне конкретный, технически информативный смысл.

vsedlyastroiki.ru

Шумоизоляция помещений | Школа ремонта

Предисловие

Отсутствие звукоизоляции в многоквартиых домах стало предметом анекдотов и даже литературных произведений. Проектанты и строители не слишком озабочены обеспечением комфорта будущих жильцов. Поэтому труд шумоизоляции квартиры — прерогатива ее обитателей.

Возможно ли из места, где в общую какофонию сливаются звуки улицы, соседей, работы бытового оборудования, создать подобие лаборатории Орфилд? Исключительную, 100-процентную тишину, в которой бы слышался стук сердца, вряд ли можно обеспечить, но она и не нужна. Для отдыха и для работы достаточно снизить силу посторонних звуков до комфортного уровня. Именно к таким результатам мы готовы подвести активных читателей.

В наших статьях специалисты обучают, как сделать шумоизоляцию в квартире за счет обработки стен, пола, потолка, дверей, труб водоснабжения и канализации, уплотнения окон. Такие работы лучше проводить в ходе строительства или перед отделкой. Больших затрат потребует звукоизоляция квартиры с готовыми потолками, полами и стенами.

Если читатель решился проводить шумоизоляцию своими руками, следует составить план мероприятий, в который можно включить измерение уровня шума. Продолжим выбором материалов для шумоизоляции. Кроме цены и назначения рекомендуется узнать такую характеристику, как индекс звукоизоляции.

Рубрика содержит варианты шумоизоляции промышленных и общественных помещений.

Читать дальше

Материалы рубрики

Звукоизоляция двери своими руками

Современные двери обладают крайне низкими изолирующими свойствами, а специальные стоят недешево. На практике же изолировать двери самостоятельно – …

remoskop.ru

Звукоизоляция, как защищают помещения от шума

Посторонний звук для многих создает большой дискомфорт, — мешает спать, работать и даже бездельничать. Качество жизни можно улучшить, если сделать дом или квартиру тихими. Т.е. звукоизоляция помещений должна быть выполнена на должном уровне, чтобы посторонние шумы не разрушали жизненный уклад.

Звук в жилые помещения может передаваться из других комнат (квартир) этого же здания или с улицы. При этом у него два пути проникновения:
— колебаниями воздуха;
— вибрацией конструкций дома.

Какой шум бывает

Различают воздушный шум и ударный шум.

  • Воздушный шум — это колебания воздуха, создаваемые источником звуков. Разговор в соседней комнате, воспроизведение музыки за окном, крики птиц и животных — все это в основном воздушный шум.
  • Ударный шум — вибрации, колебания конструкций возникающие вследствие удара по ним. Возникает из-за топота людей по полу, падения дождя и града на подоконник и крышу, из-за работы низкочастотных излучателей звуковоспроизводящей аппаратуры опирающейся на перекрытие, и т.п.

Характеристики уровня звукоизоляции ограждающих конструкций

Уровень звукоизоляции ограждающих конструкций дома (окон, дверей, наружных стен, внутренних перегородок, перекрытий между этажами, крыши) характеризуют следующим:

  • Индексом изоляции ударного шума Lnw, дБ, — характеризуются только перекрытия;
  • Индексом изоляции воздушного шума Rw, дБ, — характеризуются стены, перегородки и перекрытия.

Уровень звукоизоляции какой-либо конструкции, как и уровень звука, определяется в децибелах — дБ.

Уровень звукоизоляции воздушного шума определяется как десятикратный десятичный логарифм отношения уровня звуковой энергии падающей на ограждение к уровню звуковой энергии прошедшей через ограждение.

Логарифмическая зависимость дает следующий эффект:

  • уровень звукоизоляции в 3 дБ воспринимается человеком как уменьшение уровня шума в 2 раза. А звукоизоляция в 10 дБ — уменьшение уровня шума в 3 раза.

Нормативные требования по звукоизоляции ограждающих конструкций

В соответствии с СП 51.13330.2011 «Защита от шума», перекрытия в жилых домах должны обеспечивать следующие значения уровня изоляции воздушного и ударного шума (при распространении звука сверху вниз):

1. Перекрытия между квартирами в многоквартирных домах:

  • индекс изоляции воздушного шума — 52 дБ;
  • индекс изоляции ударного шума — 60 дБ;

2. Перекрытия между этажами одной квартиры:

  • индекс изоляции воздушного шума — 45 дБ;
  • индекс изоляции ударного шума — 63 дБ.

Обращаем внимание, что значение уровня изоляции воздушного шума имеющихся конструкций должны превосходить нормативные требования. А индекс изоляции ударного шума — величина обратная, значения должны быть меньше нормативных (чем меньше значение, тем лучше).

Нормативные значения уровня изоляции воздушного шума для стен и перегородок:

  • между квартирами и ресторанами, кафе, спортивными залами (увеселительными заведениями) — 57 дБ;
  • между квартирами и магазинами — 55 дБ;
  • между квартирами и соседними квартирами, лестницей, коридорами — 52 дБ;
  • входные двери квартир выводящие на коридоры, лестничные марши — 35 дБ;
  • перегородки без дверей внутри квартиры между санузлом и комнатой — 47 дБ;
  • перегородки без дверей между комнатами, между комнатой и кухней — 43 дБ;
  • перегородки, стены между комнатами в общежитиях — 52 дБ.

Внутренние двери не нормируются, поэтому не нормируются и внутренние перегородки с дверьми.
Дело в том, что по условиям вентиляции для воздухообмена между соседними комнатами в квартире, внутренние двери должны иметь не закрываемый проем не менее 200 см квадратных. (в странах запада внутренние двери нормируются, так как там другие стандарты вентиляции).

Принципы защиты дома от наружного и внутреннего шума

Дома могут быть расположены в разных местах с различным уровнем шума. Например, дом может находиться в зоне повышенного шума вблизи автострад, портов, аэропортов, стадионов, промышленных предприятий, хозяйственных дворов и др.

Внешний шум может иметь весьма различный уровень.
Звукоизоляционные характеристики наружных стен дома, окон и дверей выходящих на улицу не нормируются.

Они определяются расчетом в каждом конкретном случае строительства, так чтобы внутри помещения уровень шума был в пределах норм. Расчет ведет проектная организация.

Для частного дома находящегося вблизи источника шума также нужно выполнить расчет и разработать мероприятия по увеличению шумоизоляции.

Самостоятельно принятые меры по увеличению звукоизоляции ограждающих конструкций, скорее приведут или к перерасходу средств или к недостаточному уровню звукоизоляции. Проектировщики смогут помочь в данной ситуации точными мероприятиями.

Перегородки, стены, двери, перекрытия находящиеся внутри дома подвергаются стандартным уровням шумов, поэтому нормируются, как приведено выше.

Обращаем внимание, что значение уровня изоляции воздушного шума имеющихся конструкций должны превосходить нормативные требования. А индекс изоляции ударного шума — величина обратная, поэтому значения конструкций должны быть меньше нормативных (чем меньше значение, тем лучше).

Приведенные нормативные значения по изоляции уровней воздушного и ударного шума являются минимальными, обоснованные необходимостью экономии средств. При строительстве частного дома или при ремонте квартиры в многоэтажных домах стоит увеличивать указанные нормативные значения на 5 — 8 дБ, для достижения наилучшего звукового комфорта.

Читайте подробнее: Как делается звукоизоляция – схемы звукоизоляционных конструкций

Основные меры по звукоизоляции дома

  • Необходимо размещать жилой дом не близко к источникам шума — общественным заведениям, аэропортам, автомагистралям…
  • Планировка делается так, чтобы места отдыха в доме, спальни находились подальше от источников шума, — от гостиной, ресторана, потока машин…
  • Стены, перекрытия, окна и двери выполняются таким образом, чтобы их уровень звукоизоляции превосходил бы нормативные требования. Но стоит учитывать, что увеличение звукоизоляции ограждающих конструкций влечет увеличение их стоимости, поэтому ищется компромиссное решение.
  • Оборудование дома или квартиры подбирается с низким уровнем создаваемого шума. Например, разброс шумности современных холодильников находится в широких пределах — 35 — 43 дБ. То же касается кухонного, вентиляционного и котельного оборудования, насосов, трубопроводов, преобразователей напряжения…..
  • Работающее оборудование вентиляции и отопления необходимо ограждать звукоизолирующими экранами, звукопоглощающими облицовками.
    Со стороны источников наружного шума создавать шумозащитные полосы из деревьев и кустарников, экраны и заборы.

Какие значения уровня звукоизоляции у различных стен и перегородок?
Например, кирпичная стена в один кирпич имеет уровень звукоизоляции в 51 дБ, а стена в полкирпича в 47 дБ.

У газобетона значения воздушной звукоизоляции намного ниже — порядка 41дБ для толщины 150 мм. А простейшая тонкая гипсокартонная перемычка скорее всего изолирует шум на уровне 34 — 36 дБ.

Звук отлично проводит дерево и металл. Подробнее о характеристиках различных внутренних перегородок

stroy-block.com.ua

Звукоизоляция жилого помещения + фото и видео

В отдельных случаях помещение необходимо сделать более функциональным, поставить, к примеру, качественную акустическую систему (и для этого потребуется сделать звукоизоляцию помещения). Вначале нужно учесть, что, если звукоизолировать пол, все стены, окна, потолок, двери в помещении, звукоизоляция получится намного эффективнее. Все помещение, таким образом, полностью изолируется от шума извне.

С чего лучше начать звукоизоляцию помещения?

Для начала проведите звукоизоляцию пола. Можно установить для этого конструкцию плавающего пола. Данную работу достаточно легко выполнить, и пол можно подобным способом хорошо звукоизолировать. Перед тем, как положить доски, нужно положить брусья. Воздушное пространство между ними, таким образом, будет создавать непосредственно звукоизоляцию.

Что важнее всего при звукоизоляции стен?

После этого следует перейти к стенам. Необходимо уделить стенам больше внимания, звукоизолировано должно быть буквально все. Применение каркаса является наиболее популярным, потому что эта система скрывает изоляционный материал. Можно выравнивать стены, но специальной подготовки стен большинство существующих материалов не требуют, и это способствует сокращению расходов на приобретение материалов. Прибейте направляющие к стене, чтобы уложить на стенах материал. Между ними выбранный материал и необходимо уложить. Как правило, материал имеет рулонный вид. Его удобно укладывать и резать. Направляющие необходимо расположить на расстоянии, соответствующем ширине материала. Таким образом, не будет необходимости часто резать материал. Отмерять его необходимо лишь в длину. После того, как материал будет уложен и все стены будут закрыты материалом для звукоизоляции, приступайте к закрытию изоляционного материала сверху. Можно сделать это с помощью гипсокартона либо иного листового материала. Для удешевления работы возможно одновременное выполнение и теплоизоляции в помещении, и звукоизоляции, важно подобрать наиболее подходящий для этого материал.

Звукоизоляция потолка

Что касается звукоизоляции окон, потолка и дверей, то к отделке потолка можно приступать после стен. Наиболее эффективна установка подвесного или натяжного потолка, однако возможно использование и другой конструкции звукоизоляции. Можно применить такую же конструкцию, как у стен.

Звукоизоляция окон и дверей

Как говорилось ранее, необходимо проведение работ по звукоизоляции дверей и окон. Можно для этого проверить все стыки коробки со стеной. При наличии трещин, щелей достаточно заделать повреждения монтажной пеной. Она хорошо звукоизолирует и достаточно легка. Однако помните, что у нее плохая пожаростойкость, нужно учесть это. На окна и двери приклеивается специальный уплотнитель, который плотно закроет стыки, и в помещение не будут проходить звуки.

Закрыть трещины – вот что самое главное

Если количество материалов и сами материалы подобраны правильно, то в помещении станет тише, звукоизоляция будет очень эффективной. Закрыть трещины – вот что самое главное. Уделяйте особое внимание стыкам между полом и плитами перекрытия, между потолком и плитами перекрытия. Можно их зашпатлевать и оштукатурить. Допустимо вообще выбрать простые материалы, имеющие невысокую цену. Но для большей эффективности следует положить такие материалы в несколько слоев. Покройте специальной массой стыки между слоями, это даст дополнительную звукоизоляцию.

Материалы для звукоизоляции  жилого помещения

Самым популярным материалом, наверное, являются минеральные плиты. В применении они достаточно просты, специальной отделки стены не требуют, их можно использовать в любом помещении. Они имеют, кроме того, достаточно большой размер, благодаря чему материал расходуется более экономно.
Нужно помнить о том, что устройство полной звукоизоляции займет некоторое пространство в жилом помещении. Так что, учитывайте толщину материала, прежде чем его выбрать. Учитывая то, что звукоизоляция стены способна забирать минимум 15 сантиметров от площади, вся комната существенно уменьшится из-за увеличения толщины стен. Если помещение и без того мало, выберите другой материал. Хорошо, что в настоящее время почти все строительные магазины предлагают для звукоизоляции большое количество самых разных материалов. При правильном выборе материала, соблюдении всех технологических требований к установке, индивидуальных особенностей помещения ремонтируемое помещение станет хорошо звукоизолированным. Можно обратиться к специалистам, а можно самостоятельно провести эти работы.

chastnyi-dom.com

Шумоизоляция помещений

Довольно часто как в многоэтажных, так и в небольших зданиях жители сталкиваются с проблемой постоянных шумов, доносящихся с улицы либо из соседних помещений. Иногда причину шума сложно определить, он может иметь следующую природу:

  • структурную – распространяется через несущие конструкции здания;
  • воздушную – распространяется по воздуху;
  • ударную – распространяется в полостях перегородок и стен.

Даже если шумовой источник расположен за пределами здания, то из-за размеров помещения возможен шумный гул из-за отражения звуков. Причина шума может быть разной: строительные работы около дома, соседи, любящие музыку, лай собак. Словом, спокойная и тихая жизнь может нарушаться постоянно, если не заняться вопросом шумоизоляции здания.

Факторы шумоизоляции помещений

Шумоизоляция зданий во многом зависит от их массивности. Создавать цельные и толстые стены не совсем рационально по ряду причин, одна из которых – заметное увеличение нагрузки на фундамент. Конструкция может просто не выдержать большого веса стен из тяжелых материалов, и дом рухнет. Более логичным способом является применение многослойных шумоизоляционных конструкций, в которых материалы с разной площадью чередуются между собой. Пока все шумы преодолеют многослойные препятствия, они практически рассеиваются.

Применять при строительстве только учет взвешенного индекса изоляции воздушного шума недостаточно, иначе все низкочастотные шумы не будут приняты во внимание. Критерий Rw ориентирован только на звуки частотой 50 Гц и выше, что аналогично речи человека или звуку бытовой техники. Конструкцию стен необходимо подбирать сразу с учетом работы стены в различных частотах: низких, средних и высоких. Поэтому руководствоваться нужно только полным спектром R, что и делает компания «КВАРТА ПЛАСТ» при производстве изоляционных материалов высокого качества.

Звукоизоляция помещений

Проблема звукоизоляции комнаты заключается в наличии щелей в стенах и ударном шуме.

В первую очередь при анализе звукопоглощающих свойств помещения стоит помнить о небольших, но весьма важных деталях – наличии всевозможных щелей. Если в стене или дверях имеются даже самые небольшие отверстия, то заниматься вопросом шумоизоляции бессмысленно: шумы все равно будут спокойно проходить через данное маленькое пространство. Прежде чем проводить шумоизоляцию, нужно обязательно заделать все имеющиеся щели и трещины.

Часто в зданиях встречается так называемый ударный шум, который возникает из-за того, что внутреннее пространство конструкций пустует. Для устранения проблемы его необходимо заполнить шумоизоляционным материалом, а также использовать демпфирующие прокладки. Особенно это касается обрешетки из деревянных брусьев или металлического профиля.

Использование акустической облицовки для звукоизоляции комнат и зданий

Решить вопрос шумоизоляции легко можно с помощью специальной шумопоглощающей облицовки для зданий. Акустическая облицовка заметно снижает уровень внешних шумов, эффективность ее применения определяется также и фактором субъективного воздействия, который рассчитывается по усредненному спектру шума в строящемся или уже существующем здании. Чаще всего шумопоглощающую или звукопоглощающую облицовку помещают на потолке или верхних частях стен, при этом она по возможности должна находиться максимально близко к источнику шума, если он известен. Компания «КВАТРА ПЛАСТ» предлагает изоляционные материалы высокого качества, предназначенные как раз для максимально эффективной звуко- или шумоизоляции зданий.

Гарантия качества

Шумоизоляционные материалы должны отвечать требованиям пожарной безопасности, а также отличаться долговечностью. Кроме того, материалы обязательно должны отличаться устойчивостью к различным воздействиям влаги или бактерий, чтобы не подвергаться разрушению. Компания «Кватра Пласт» тщательно следит за тем, чтобы поставляемая продукция с высокой точностью отвечала всем ГОСТам и требованиям. Это позволяет быстро и надолго решать акустические задачи, связанные с шумоизоляцией, а также звукоизоляцией в зданиях различной формы и размера.

www.shumovnet.ru

Звукоизоляция помещений и заблуждения, с ней связанные

Главная > Статьи > Строительство и ремонт > Разное

Существует две основных причины применения звуко- и шумоизоляционных материалов:

  • необходимость защиты отдельно взятого помещения от внешних шумов;
  • возможность уменьшить уровень производимого в закрытом объекте шума для смежных помещений и прилегающей территории.

Также могут иметь различия требования по звукоизоляции в квартирах, коттеджах, офисных и общественных помещениях. В квартирах монолитной, кирпичной, панельной и блочной застройки больше всего шума производят соседи сверху, снизу и по лестничной площадке. Также могут помешать спокойному отдыху шумы с улицы и звуки, создаваемые технологическим оборудованием: лифтами, насосами, вентиляционными системами, рабочими узлами котельных и бойлерных. При наличии домашнего кинотеатра или звукозаписывающей студии важно позаботиться о спокойствии соседей.

В коттеджах необходимо защитить себя от шумов вне помещения, а также звуков, характерных для работы инженерного оборудования и используемых бытовых агрегатов (дизель-генератора, отопительного котла, принудительной вентиляции). В офисных помещениях изолируют переговорные комнаты и кабинеты руководителей, установленные инженерные системы. Для общественных помещений (клубов, кинотеатров, ресторанов, дискотек, фитнес-центров, боулингов и т.д.) звукоизоляция предупреждает распространение шума от его источника.

Причины и примеры совершаемых ошибок

Улучшая качество возводимой жилплощади, многие подрядчики оказываются перед проблемой снижения в своих постройках уровня окружающих шумов, но благодаря неоднозначности трактовок данного вопроса и пренебрежению к изучению акустической теории, некоторые неявные особенности и нелогичные выводы приводят к появлению критичных заблуждений. В результате используются наиболее распространенные твердые, а не вязкие и мягкие, материалы с уже сформированным стереотипом об их чудодейственных свойствах, которые в реальности не всегда действенны в рассматриваемом случае.

Такой подход не приводит к ожидаемому эффекту, а иногда результат оказывается вообще противоположным. Наглядный пример можно привести с использованием пробкового покрытия. Это – красивый по дизайну и превосходный по своим свойствам утеплитель, но как комплексный звукоизолирующий материал, он бесполезен. На заявленные 20 дБ пробка нейтрализует лишь ударные шумы, а от остальных звуков она совсем не защищает. То же можно сказать про пенопласт, пенополиуретан, пенополиэтилен (ППЭ) и аналогичные им материалы. Ими вы также уберете только ударный шум, все остальное останется на существующем уровне.

Следующее заблуждение касается возможности использования для обустройства звукоизоляции недорогих тонких материалов. Тут вполне объяснимо стремление большинства потребителей избавиться от лишних шумов, но при этом минимально уменьшить площадь своего помещения. В результате редко кто соглашается ради достижения нормального эффекта добавить к толщине своих стен, пола и потолка более 1-2 см, пожертвовав даже небольшой частью «кровной» жилплощади. Однако в этом случае добиться необходимого результата возможно, но используя инновационные дорогостоящие материалы либо существенно увеличив толщину ограждающих оснований.

Способы достижения желаемого результата

В случае использования упомянутого ранее пенопласта, пробкового покрытия, пенополиуретана или пенополиэтилена можно создать термо- и звукоизолирующий контур, но в этом случае придется зашивать слои материала гипсокартоном. Желательно укладывать два-три таких слоя, в которых толщина изоляции может доходить до 1 см. Также можно воспользоваться новым универсальным рулонным материалом – термозвукоизолом (ТЗИ), созданным на основе полимера «Лутрасила» со сверхтонкой стекловолоконной набивкой.

Толщина этого полотна колеблется в пределах 5-8 мм, но сам материал, как и рассмотренные до этого покрытия, не может выступать самостоятельной звукоизоляцией, а предназначен для поглощения звуков лишь при использовании в качестве внутреннего заполнителя. Степень пропускания шумов при такой отделке будет зависеть от толщины созданных «прослоек» и результат в 5-10 дБ можно достичь только при значениях в 40-50 мм и более (без учета толщины гипсокартона), а это уже ставит под вопрос экономическую целесообразность использования материалов и возможность максимального сохранения полезной площади изолируемого помещения.

Хорошей альтернативой становится использование инновационных шумоизоляционных панелей ЗИПС толщиной 70 мм. Они гарантированно дадут возможность снизить уровень шума на 10 дБ, но отделка ими не будет дешевой. Проще использовать на прослойки некоторые разновидности ваты, эластанов, полиэфирных и полимерных пленок, каучуков, а также базальтовых, кварцевых и доломитных расплавов, но опять же они должны быть достаточно толстыми.

Из рассмотренных тут примеров видно, что реально выполнить звукоизоляцию в пределах определенных значений при строгом соблюдении ряда дополнительных условий. И совсем не стоит надеяться получить ощутимые результаты, пожертвовав 2-3 см общей площади. Лучше сразу отказаться от своей затеи, сэкономив средства и затраченный труд, либо обратиться к специалисту-акустику, который проведет необходимые расчеты и проконсультирует, во что вам это обойдется. В этом случае вы не окажетесь под действием иллюзий, разрушать которые порой очень не хочется.

expertsamostroy.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
