Звукопоглощающие плиты – материалы, виды, фото и видео инструкция по монтажу своими руками, шумоизоляция межкомнатных перегородок из гипсокартона, ЗИПС, акустическая панель, из минваты, плиты Isoplаat, панели ЭкоЗвукоИзол

Содержание

Звукоизоляционные плиты

Сортировать:НазваниеЦенаХиты продаж ↓Хиты продаж ↑Оценка покупателейДата добавленияВ наличии

  • СтопЗвук-БП Прайм (1000х600х27мм, 8шт, 4,8м2)

    СтопЗвук БП Прайм — это тонкие плиты на основе базальтового волокна высочайшего качества. Небольшая толщина 27 мм. Высокая механическая прочность и оптимальная плотность 65 кг/м3

  • Rockwool Акустик Баттс (1000х600х50мм, 10 шт, 6м2)

    Rockwool Акустик Баттс используется в качестве среднего слоя в конструкциях каркасно-обшивных перегородок и облицовок, межэтажных перекрытий, а также для дополнительной звукоизоляции потолков.

  • Шумостоп-К2, минплита 1200х300х20, в упаковке 10шт./3,6м2

    Высокие звукоизоляционные характеристики системы плит ШУМОСТОП ( ΔLn,w = 39 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по СНиП.

  • K-FONIK 240 (1000x1000x10мм лист, цена за м2)

    K-FONIK 240 это материал состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью.

  • K-FONIK 240 (1000x1000x15мм лист, цена за м2)

    K-FONIK 240 это материал состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью.

  • K-FONIK 240 (1000x1000x20мм лист, цена за м2)

    K-FONIK 240 это материал состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью.

  • K-FONIK 240 (1000x1000x25мм лист, цена за м2)

    K-FONIK 240 это материал состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью.

  • K-FONIK 240 (1000x1000x30мм лист, цена за м2)

    K-FONIK 240 это материал состоящие из переработанных кусочков различных типов акустической пены, спрессованных в плиты очень высокой плотностью.

  • ЭкоПлита SoundGuard EcoAcoustic (1000×600×50мм, 2,4m2)

    Экологически чистый поглощающий материал, изготовленный из супертонких полиэфирных волокон методом псевдообъемного переплетения волокон, без применения связующих компонентов.

  • ЭкоПлита SoundGuard EcoAcoustic Lite (1000×600×50мм, 2,4m2)

    Экологически чистый поглощающий материал, изготовленный из супертонких полиэфирных волокон методом псевдообъемного переплетения волокон, без применения связующих компонентов.

tuttiho.ru

звукопоглощающая плита

Сегодня очень актуальна проблема выбора звукопоглощающих материалов, ведь не многие строительные материалы могут похвастаться таким свойством. К тому же именно на них сегодня зачастую основывается действие шумоизоляционных материалов. Наиболее всего из их ряда выделяются зернистые и волоконные материалы, а также материалы с ячейками, в то время, как большинство стандартных стройматериалов – бетон, дерево, кирпич, – такими свойствами не обладают.

Одними из лидеров среди звукопоглощающих материалов по праву считаются ковёр и ворс. Даже при воздействии средних и высоких звуковых частот ниже 0,4 коэффициент поглощения звука не опускается, а у отдельных представителей он остаётся на уровне до 1,0.

Жёсткость звукоизоляционных материалов разнится, и они делятся на мягкие, полужёсткими и твёрдыми.

Минеральная гранулированная или суспензированная вата как раз относится к твёрдым материалам. Помимо него твёрдыми являются, например, пучащийся перлит, пемза. Эти материалы обладают очень высокой плотностью – 300-400кг/кв.м., при этом относительно невысоким коэффициентом звукопоглощения – 0,4. Что же до группы полужёстких, то в неё входят такие материалы, как стекловата, изоляционные панели или минераловата.

Из синтетического стекловолокна и минеральной ваты делаются материалы, относящиеся к группе мягких. Их плотность не в пример меньше таковой у полужёстких и твёрдых, но всё равно не опускается ниже 70 кг/кв.м.; их звукопоглощающие свойства хороши, коэффициент варьируется от 0,7 до 0,95. К мягким причисляются такие распространённые материалы, как, например, вата и войлок.

В данном случае очевидно, что наиболее оптимальным решением для звукоизоляции квартиры являются мягкие материалы. В первую очередь из-за своего высокого коэффициента поглощения звука. К тому же они более компактные, чем материалы других групп, и, следовательно, позволяют оставить больше функционального пространства для других нужд. Помимо этого, дополнительный плюс в пользу этих материалов добавляет их паро- и водонепроницаемость.

Наиболее часто в качестве основного звукопоглощающего материала применяют плиты из минеральной ваты с основой из базальта. Им заделывают пустые пространства в других шумоизоляционных материалах и плавучих полах.

Для шумоизоляции потолка как правило применяют висячие панели, состоящие из минерально-волоконных плит, воздушной стекловаты с порами или перфорированных листов из алюминия. Кроме того, сегодня быстро набирает популярность материал минерит, который, помимо того, что служит для отделки, ещё и обладает хорошими звукоизоляционными показателями.

tuttiho.ru

Звукопоглощающие панели своими руками: последовательность действий

Петр, Ростов-на-Дону задаёт вопрос:

Здравствуйте. Столкнулся вот с какой проблемой. Раньше я проживал в частном доме и никогда не сталкивался с тем, что нужно защищаться от соседей, дополнительно устраивая на стенах шумоизоляцию. Сейчас мы с семьей переселились жить в квартиру, и данный вопрос встал особенно остро, потому как слышимость от соседей (и с нашей стороны, надо полагать) превосходная. Такое ощущение, что стен не существует вовсе. Мы в курсе всех событий, которые происходят у соседей. Не специально, конечно, подслушиваем, а эту возможность нам полностью предоставляют тонкие перегородки между квартирами. Я уже начал заниматься изучением вопроса и знаю, что существует достаточно различных способов, как справиться своими силами со слышимостью. Осталось выяснить, как установить звукопоглощающие панели своими руками. Жду вариантов.

Эксперт отвечает:

При возведении нового жилого дома мало какая строительная организация заботится о том, чтобы в квартирах была предусмотрена хорошая система шумоизоляции. Многие жильцы не придают данному факту особого внимания, живя в квартире много лет. А кто-то сразу же после заселения заботится и обустраивает систему звукоизоляции и звукопоглощения до нужного уровня и никогда уже не беспокоится о том, что «сор из избы» будет когда-либо вынесен. Для тех, кто относит себя ко второй категории людей, заметим, что систему звукопоглощающих панелей своими руками легко можно создать, а можно и приобрести в готовом виде. Расскажем обо всем по порядку.

Создаем преграду посторонним звукам

Чтобы звуки из соседней квартиры не достигали слуха домочадцев, необходимо просто качественно загрунтовать стены. Микротрещины являются отличными проводниками звуков между квартирами, потому-то хороший слой грунта станет надежным препятствием на пути проникновения шума в личное жилище. Данным этапом не следует пренебрегать тем, кто ценит хорошую акустику и намерен поставить разработанные специально звукопоглощающие панели для монтажа на стены. Без обеспечения эффективной звукоизоляции получить желаемый уровень звукопоглощения не удастся.

Исключаем утечку собственных шумов

Слой шумопоглощающий всегда устраивают поверх звукоизоляции. Этим слоем могут выступать различные материалы (к примеру, звукопоглощающие панели, плиты гипсокартона и другие). Про специальные панели отметим, что их не рекомендуют делать самостоятельно. Необходимые условия для жизни и работы могут создать только опытные профессионалы. Тем, кого данное предупреждение не останавливает, расскажем об изготовлении многослойной конструкции из гипсокартона более подробно.

Сооружение конструкции из гипсокартона

Что подготовить для работы?

  • профиль гипсокартонный или деревянные бруски;
  • подходящие метизы для прикрепления профиля к поверхности пола, стен и потолка;
  • материал звукопоглощающий;
  • плиты гипсокартона;
  • саморезы.

Последовательность действий

Перед сооружением шумоизоляционной стены в последней избавляются от щелей и прочих отверстий. Это делают, выполняя штукатурно-малярные работы (при этом крупные щели замазывают цементным раствором например). После чего непосредственно к поверхности стены прикрепляют профиль, отступив от нее пару сантиметров. Под опоры каркаса подкладывают специальный пробковый или резиновый материал в целях изоляции от вибраций.

После изготовления каркаса в промежутки между профилями в нем закладывают звукопоглощающий материал. Этим материалом может являться мягкий акустический поролон, минеральная вата или стекловата (устанавливают и полужесткие плиты из данных видов материалов). Когда выбирают звукопоглощающий материал на этапе его приобретения, обращают на такой важный его параметр, как коэффициент звукопоглощения. У материалов с мягкой структурой эта величина намного выше, поэтому шумоизоляция из них считается намного эффективнее.

Следующим шагом является прикручивание гипсокартонных листов, заранее подготовленных, к каркасному профилю посредством саморезов. Гипсокартон, помимо того что является отделочным покрытием стены, сам по себе тоже обладает свойствами звукоизоляции.

Далее остается только проклеить места соединений гипсокартонных листов специальной армировочной сеткой, зашпаклевать материал и сверху нанести финишное покрытие в виде обоев или краски.

dekormyhome.ru

жизнь без шума. Звукопоглощающие материалы :: SYL.ru

Если утром вы просыпаетесь от топота ног соседей сверху, а в квартире, расположенной этажом ниже, по вечерам очень громко работает телевизор, то картина создается не очень радужная. Стоит учесть и то, что интенсивно воздействующий на организм звук опасен для здоровья. Он нередко вызывает повышение агрессии и приводит к стрессам. Как же обрести покой в своей квартире? Для этого необходима качественная звукоизоляция всех помещений.

Характеристики шумов

То, что мы называем тишиной, соответствует звуковому давлению в пределах 20 дБ. Не помешает этому состоянию тихий шелест листвы или дыхание спокойно спящего человека. При негромком разговоре уровень шума поднимается до 40 дБ. Это значение считают безопасным для спальных помещений. Оно позволяет обеспечить взрослым и детям полноценный отдых.

Шумы в городских квартирах делят на два типа. Каждый из них имеет свое происхождение. Первый тип шума – воздушный. С ним мы сталкиваемся постоянно. Его источниками являются звуки, которые распространяются непосредственно в воздушной среде. Это шум от работающего телевизора, разговоров людей или игры на музыкальных инструментах.

Следующая группа звуков относится к структурным. Они передаются через конструкцию здания. Примером могут послужить шумы, возникающие при работе инженерного оборудования, перфоратора или дрели. В указанной группе есть своя разновидность. Это ударный шум. Его примером могут послужить звуки упавшей кастрюли или громких шагов по полу с каменным покрытием. Что же необходимо предпринять, чтобы в квартире, наконец, наступила долгожданная тишина? Для этого при обустройстве полов, потолков и стен следует применять звукопоглощающие материалы.

Устранение шумов из квартиры этажом выше

По статистике, эти звуки доставляют нам максимальное беспокойство. На шумы, доносящиеся из верхних квартир, приходится семьдесят процентов жалоб. Почему так происходит? Виноваты в этом плиты межэтажных перекрытий. Они имеют недостаточную ширину и не способны изолировать ударные шумы. В связи с этим звукоизоляцией потолка вынуждены заниматься хозяева квартиры.

На сегодняшний день создать максимальную тишину способны акустические потолки. Их производят такие известные компании, как Ecophon, Armstrong и Akusto. Конструкции акустических потолков не только защищают от шумов, доносящихся с верхних этажей, но и значительно снижают звуковой фон в помещении (так называемый эффект эха).

Монтаж данных конструкций желательно предусмотреть при оборудовании домашнего кинотеатра или установке мощной аудиосистемы. В противном случае ваши отношения с соседями будут основательно испорчены. От таких увлечений пострадает и семья.

Что представляет собой звукопоглощающий потолок? Прежде всего, он является многослойным каркасом. Его составными частями служат звукоизоляционные и звукопоглощающие материалы, а также подвесная система. Толщина и акустические свойства каждого слоя подобраны определенным образом. Это позволяет гасить звуковые волны, проходящие через потолок.

В качестве материалов для такой конструкции чаще всего используются звукопоглощающие плиты, изготовленные из стекловолокна. Они имеют плотность от 45 до 60 килограмм на метр кубический. Крепят такие плиты на подвесной системе. При этом оставляется воздушный зазор для большего снижения шумов. Нижним слоем данной конструкции является лист гипсокартона.

Для более эффективного гашения шумов нередко применяют специальную мембрану – полотно с микроперфорацией. Это прекрасная звукоизоляция квартиры. Размещение такого полотна в конструкции потолка позволит избавиться от эха в помещении.

Устранение шумов из нижних квартир

Многие полагают, что соседи снизу практически не слышны, так что и не стоит тратить свои финансовые средства на звукопоглощающие материалы для пола. Однако данное мнение ошибочно. Если ваша квартира слабо защищена от ударных шумов, то отдых, без сомнения, будет периодически нарушаться хозяйственной возней или даже шагами соседей снизу.

Для того чтобы этого не происходило, рекомендуется произвести обустройство так называемых плавающих полов. Их конструкция довольно проста. Звукопоглощающие материалы укладываются непосредственно на перекрытие. Их слой должен быть не менее 30-50 мм. В качестве таких материалов могут быть применены панели звукопоглощающие из базальтовой или каменной ваты, а также из стекловолокна. Такая конструкция позволяет значительно снизить шум.

На панели звукопоглощающие наносят цементную стяжку. Ее толщина должна составлять от 50 до 80 мм. Заменить такую стяжку может и любая жесткая плита, например, из гипсокартона. Завершается конструкция непосредственно покрытием пола.

По всему периметру помещения от стен стяжку должны отделять упругие прокладки (4-10 мм). Это позволит избежать образования «звуковых мостиков».

С учетом акустических свойств рекомендуется делать выбор и самого напольного покрытия. Наиболее «шумными» будут каменные материалы и кафельная плитка. На втором месте стоят деревянные полы из доски, паркета и т.д. А вот самыми «тихими» будут наиболее мягкие материалы, в числе которых – ковровая плитка и линолеум, имеющий вспененную основу.

Защита от уличных шумов

От звуков мегаполисов страдают многие горожане. Шум с улицы для них становится настоящим бичом. Особенно это касается людей, окна квартир которых выходят на оживленные автомагистрали. В таком случае доносящиеся с улицы звуки достигают уровня 80-100 дБ, что значительно превышает санитарные нормы.

Добиться тишины в квартире помогут окна ПВХ. Они гасят поступающие с улицы звуки благодаря стеклопакетам. Уровень шума при этом снижается до 30-40 дБ. Еще большей защите от уличных звуков способствует установка в оконные блоки многослойного стекла – триплекса. Оно не пропускает в помещение звуковые волны средней и высокой частоты.

Звукоизоляция стен

Что делать тому, кто устал быть в курсе событий, которые происходят у соседей? Ему срочно нужно приобретать звукопоглощающие материалы для стен! Процесс их монтажа трудоемкий, однако результат порадует непременно.

Проще всего, если звукоизоляция квартиры будет производиться на стадии ремонта. Минусом станет уменьшение полезной площади помещений, ведь толщина слоя прикрепляемой к стенам конструкции составит около восьми сантиметров. Так что начинать эти работы или нет, зависит только от выбора хозяев.

Для звукоизоляции квартиры понадобится следующее:

– гипсокартон;
– профили;
– звукопоглощающие материалы;
– саморезы;
– метизы.

Вначале сооружается прочная металлическая конструкция из профилей, в которую укладываются звукопоглощающие материалы. Верхним слоем является гипсокартон.

Шумоизоляционные обои


Итак, работы по защите стен вашей квартиры от шумов завершены. Что еще можно предпринять? На гипсокартон, которым закрывается вся конструкция со звукопоглощающими материалами, можно поклеить специальные обои. Они дополнительно защитят вашу квартиру от шума.

Звукопоглощающие обои бывают различных видов. Среди них выделяются такие:

1. Тафтинг-обои. Это двухслойный материал, основой которого является плотная ткань с нанесенным на нее синтетическим ворсом. Такие обои настолько плотные, что напоминают ковровое покрытие. Помимо шумоизоляции они утеплят холодную стенку.
2. Обои, изготовленные из искусственного велюра. Это материал, вид которого схож с бархатной бумагой. Но обои при этом имеют большую плотность. Их основа – бумага, на которую нанесен декоративный слой из винилового волокна.
3. Пробковые обои. Это оптимальный на сегодняшний день материал, способный защитить нас от шума. Такие обои поглощают практически семьдесят процентов звуков, в том числе и с улицы. Основой материала является бумажный слой, на который нанесен шпон пробкового дерева.

Стекловата

Звукопоглощающие облицовки стен лучше всего выполнять из специальных материалов. Отличить их можно по зернистому, ячеистому или волокнистому строению. Такие материалы легко монтируются, имеют приемлемую цену и весьма эффективны для устранения лишних шумов.

Одним из таких материалов является стекловата. Она характеризуется высокой прочностью и упругостью. Отличает стекловату и устойчивость к вибрационному воздействию. Среди положительных характеристик материала – небольшой вес и негорючесть. Его широко применяют из-за высокого уровня паропроницаемости, а также эластичности и негигроскопичности.

Стекловата выпускается в виде панелей или рулонов. Стоит сказать, что оба вида данного материала весьма удобны для монтажных работ.

Минеральная вата

Это материал, который получают из металлургических шлаков и силикатных сплавов. Звукоизоляционные характеристики минеральной ваты находятся на самом высоком уровне. Кроме того, данный материал негорюч и прекрасно подходит для устройства в квартире многослойных шумозащищающих конструкций.

Многослойные панели

В последнее время этот материал стал весьма популярен при проведении работ, выполняемых для звукоизоляции квартир. Многослойные панели, которые называют ЗИПС, великолепно дополняют гипсокартонные, кирпичные или бетонные стены. В составе этого материала находятся сэндвич-панели, закрытые облицовкой из гипсокартона. Толщина ЗИПС может быть различной, и именно этот параметр оказывает влияние на звукопоглощающие возможности.

Листы из пробковой крошки

Данный материал весьма эффективен для звукоизоляции квартир. Его индекс снижения шума находится на уровне 12 дБ. Листы, полученные прессованием пробковой крошки, не только великолепно поглощают звук, но и не гниют. Их не портят грызуны и различные паразиты. Пробка отличается долговечностью. Срок ее эксплуатации может составить порядка сорока лет.

www.syl.ru

фото и видео-инструкция от профессионалов

Население наших городов увеличивается с каждым годом и обитателям отдельных квартир  приходится решать очень серьезную проблему. Связана она с тем, что перекрытия современных многоквартирных домов очень слабо защищают от постороннего шума. Соседи сверху причиняют нам очень много неудобств: громкая музыка или включенный телевизор, цокот каблуков и передвигающаяся мебель.

Чтобы устранить все эти неприятности, в настоящее время используются звукоизоляционные материалы для потолка.

Устройство одной из систем звукоизоляции

Виды звукоизоляционных материалов для потолка

Разнообразие материалов для звукоизоляции

Для людей, живущих в многоквартирных домах, имеет большое значение тишина в квартире, достигаемая с помощью звукоизоляции. Одна из проблем, которые приносит звукоизоляция потолка – материалы, а именно – их выбор из предлагаемого рынком разнообразия (см. Натяжные потолки — звукоизоляция и утепление).

Кроме того, решить задачу защиты от постороннего шума помогают не только всевозможные шумопоглощающие материалы, но и технологии их использования.

Выбор этих материалов определяется тем, какая задача поставлена в качестве основной при их применении. В связи с этим звукоизолирующий материал для потолка подразделяются на два вида: шумоизоляционные и шумопоглощающие.

Шумоизоляционные материалы

Звукоизолирующий материал для потолка решает задачу по отражению звука, не позволяя ему проходить сквозь твердые элементы конструкции, в частности сквозь плиты перекрытия. Звукоизолирующие материалы, имея характерное строение, создают препятствия для продвижения звука. Такие материалы отражают звук в обратном направлении.

Способность плит перекрытия отражать звук зависит от ее толщины. Но увеличение толщины плиты приведет к росту ее массы. А это в свою очередь нерентабельно для строителей. Поэтому существует два выхода:

  1. Уговорить соседей, живущих сверху положить на плиту перекрытия какой-нибудь звукоотражающий материал. Можно даже поучаствовать в этом мероприятии материально и физически. Но это скорей всего маловероятно (см. Натяжные потолки с шумоизоляцией – устройство и принцип звукопоглощения).
  2. Второй способ заключается в том, чтобы заниматься звукоизоляцией самостоятельно, со своей стороны от плиты перекрытия.

Современные плиты перекрытия

К шумоизоляционным материалам относятся те, которые имеют достаточно большую плотность. Самым распространенным таким материалом служит гипсокартон. Его преимуществом является то, что практически нет задач, которые с его помощью не сможет решить толковый дизайнер. Потолки, отделанные гипсокартоном, весьма многообразны.

Совет: Используйте гипсокартон, он и здоровью вреда не приносит и с его помощью такие потолки можно сделать, соседи и друзья завидовать будут (см. Виды потолков из гипсокартона: особенности конструкций).

Кроме того, хорошими звукоизоляционными свойствами обладают древесно-стружечные плиты (ДСП). Но они имеют гораздо большую массу и применяются реже .

Шумопоглощающие материалы

Исходя из названия, звукопоглощающие материалы решают задачу по поглощению шума. При этом шум не отражается от препятствия обратно в помещение. У таких материалов строение представляет собой ячеистую, зернистую или волокнистую структуру.

То, насколько материал поглощает звук, характеризует коэффициент звукопоглощения. Он принимает значения между нулем и единицей. Также он может измеряться в процентах — от 0% до 100%. Если происходит полное отражение звука, то коэффициент звукопоглощения равен нули или 0%. Если звук поглощается полностью, то этот коэффициент равен 1 или 100%.

Материал может быть отнесен к звукопоглощающим, если его коэффициент звукопоглощения составляет не менее 40 % или 0,4.

Звукопоглощающие материалы подразделяются на виды, исходя из степени их жесткости.

  1. Мягкие звукопоглощающие материалы.

В основе их изготовления лежит минеральная вата, стекловолокно, а также это может быть войлок, джут, обычная вата и т.д. Такой материал обладает высокими звукопоглощающими свойствами, звукопоглощающий коэффициент составляет более 0, 7 или 70%. Также большую роль играет небольшая объемная масса – около 70 кг/м3.

Минеральная вата

  1. Полужесткие материалы.

Представляют собой плиты из спрессованной минеральной ваты или стекловолокна. Также это материалы, которые имеют ячеистое строение – например пенополиуретан. Звукопоглощающий коэффициент лежит в пределах между 0,5 и 0,75 (от 50% до 75%). Объемная масса больше и находится в промежутке между 80 и 130 кг/м3.

Так выглядят пенополиуретановые плиты

  1. Твердые материалы.

В основе их производства лежит гранулированная или суспензированная минеральная вата. Также это материалы, состав которых содержит пористые заполнители: вермикулит, вспученный перлит или пемза. Коэффициент звукопоглощения находится в районе 0,5 (50%) а его объемная масса составляет 400 кг/м3 или чуть меньше.

Сэндвич-системы

Многослойная конструкция, которая состоит из нескольких  слоев строительных материалов: жесткие слои снаружи, мягкие и плотные слои внутри. Жесткими слоями могут быть плиты перекрытия и листы гипсокартона. Они играют звукоизоляционную роль и звукоизоляция прямо пропорциональна их плотности. Мягкий и плотный материал играет роль звукопоглотителя. Здесь находят применение материалы, у которых волокнистая структура: стекловата, минеральная вата и т.д. Большое значение имеет толщина такого материала, она должна быть не менее 5 см и заполнять внутреннее пространство на менее чем наполовину.

Выбор материала

Чтобы в помещении создать звуковой комфорт в тот момент, когда выбираются  звукоизоляционные материалы для потолка, нужно учесть характер производимого шума. По способу распространения звука можно провести разделение его на типы:

  1. Воздушный шум – происходит от работающих электроприборов, телевизора, радиоприемника. Он возникает при громких разговорах, его издают животные. Материалы, имеющие пористую или волокнистую структуру, у которых высокий коэффициент звукопоглощения хорошо с ним справляются.
  2. Ударный шум – происходит от воздействия на межэтажные перекрытия. Перестановка мебели, ходьба на каблуках, топот от детской беготни – все это примеры такого шума. Ну и конечно сверление отверстий, забивание гвоздей. Для борьбы с таким шумом применяются материалы, у которых закрытая ячеистая структура.
  3. Структурный шум – распространение шума по конструкциям дома. Источником может служить любой шум из перечисленных выше. Его появление возможно в том случае, если в соединении несущих конструкций дома не применялись звукоизолирующие упругие прокладки. И в этом случае защитой от такого шума может быть только комплекс мер по звукоизоляции всей квартиры: стены, пол и потолок.

Способы звукоизоляции

Способы, с помощью которых создаются звукопоглощающие потолочные конструкции, различны, но среди них можно выделить несколько, наиболее применяемых:

  1. К потолку крепится каркасная система, к ней монтируется гипсокартон. Между гипсокартонном и потолком укладывается звукоизоляционный материал. Наиболее практичным материалом служат его мягкие разновидности, такие как минеральная вата.

Внимание: Применение стекловаты в квартирах не желательно из-за возможной аллергии на нее. Кроме того при монтаже стекловата требует соблюдений правил ТБ.

И уже по гипсокартону производится финишная отделка потолка. Коэффициент звукопоглощения достигает 95%.

Утеплитель, каркас и гипсокартон

  1. Вторым распространенным способом звукоизоляции представляются акустические натяжные потолки — звукопоглощающий материал располагается между натягиваемой тканью и плитой перекрытия.

 Высоты убавилось немного

Проблема создания хорошего звукового фона в квартире играет все возрастающую роль. Для ее решения в настоящее время существует много способов и большой выбор материалов для звукоизоляции. Не стоит торопиться при их выборе и жалеть денег на устройство хорошей звукоизоляционнй системы. От этого зависит эмоциональное конечно же физическое здоровье вас и Вашей семьи.

potolokspec.ru

Звукопоглощающие плиты | Полезные советы для всех и обо всем

Акустические панели

Акустические панели ЭхоКор — звукопоглощающий материал нового поколения

Огнестойкие звукопоглощающие панели ЭхоКор имеют класс пожарной опасности материала

Акустические панели ЭхоКор представлены на портале all.biz

Акустические панели ЭхоКор (производство Россия, Москва) – эффективный инструмент архитектурной акустики, снижающий гулкость помещений, уменьшающий время реверберации и создающий акустический комфорт помещений любого типа. Материал успешно и эффективно применяется специалистами в проектах офисов, концертных, спортивных и конференц-залах для получения заданных акустических параметров звукового поля.

Широкий ассортимент продукции и разнообразие видов отделки позволяют совместить функциональность звукопоглощающего материала с дизайном, успешно вписывать панели и изделия ЭхоКор в интерьеры помещений любого типа.

Ассортимент нашей продукции позволяет обеспечить решение любых задач по созданию комфортной акустики. Звукопоглощающие материалы ЭхоКор – это декорированные панели, окрашенные, панели с фотопечатью, сборные и объёмные композиции, аппликации, трафареты, потолочные вставки, басовые панели, а также различные геометрические фигуры. Многие акустические панели уже на складе в Москве. Но некоторые, например, панели с фотопечатью, изготавливается под заказ. В любом случае быстро и качественно.

Акустические материалы ЭхоКор производятся различных размеров, толщины и расцветок. Также в изделиях применяются разнообразные виды декорирования и художественной обработки.

Мы всегда приветствуем встречные предложения, идеи по разработке акустических панелей под конкретные проекты. Некоторые из реализо-ванных идей Вы найдёте на странице Нестандартные изделия.

Области применения акустических панелей и изделий ЭхоКор весьма разнообразны. Это спортивные сооружения, бассейны, кинотеатры и концертные залы, детские сады, школы и институты, музеи, офисы, торговые центры, кафе и рестораны, транспортные объекты, жилые помещения, в частности домашние кинотеатры, а также многие другие помещения культурного, общественного и производственного назначения.

К примеру, к нам часто обращаются владельцы кино-концертных объектов. Акустика для кинотеатров, акустика концертных залов, акустика кинозалов до сих пор не соответствует элементарным акустическим нормам. С по-мощью ЭхоКор все эти объекты удаётся привести к нормальному звучанию музыки и голоса.

Вспененная меламиновая смола Basotect G обладает рядом специфических, даже уникаль-ных качеств. Это экологически чистый, лёгкий, пористый материал с высокой химической стойкостью, негорючий (КМ1), стабильный во времени
и в широком диапазоне эксплуатационных температур (от –200 °С до +240 °С).

Открытоячеистая структура ЭхоКор позволяет эффективно поглощать звук и обеспечивает эластичность акустических панелей и изделий.

Также панели ЭхоКор легко могут быть окрашены в любые цвета палитры RAL Classic.

Негорючие, огнестойкие акусти-ческие панели для дома, кино, клуба – это гарантированные комфорт и безопасность. Про-изводство акустических панелей налажено на производственной базе ООО «Альянс» в Москве. Сырьё поставляется концерном BASF.

Продукция сертифицирована
для применения на территории Российской федерации.

Компания ООО «Альянс» получила сертификат соответствия системы менеджмента качества ISO 9001

ГОСТ ISO 9001-2011 (ISO 9001:2008)

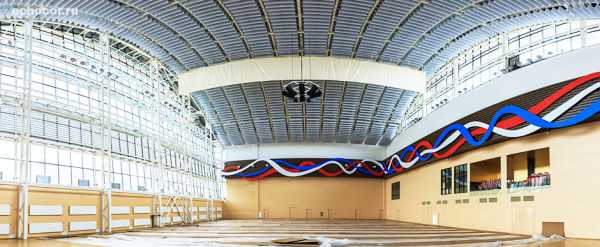

Акустические панели ЭхоКор в гимнастическом зале «Международной Академии Спорта Ирины Винер-Усмановой».

Проект реализован компанией ASPD «Архитектура и Акустика».

Плохая акустика – общий недостаток большинства помещений. Совре-менные спортивные, производственные, транспортные и культурные архитектурные сооружения – сложные и большие конструкции. Отра-жения акустических волн внутри помещений искажают звуки. Во время спортивных и зрелищных мероприятий какофония от беспорядочно и многократно отражённых звуков на стадионе или в зале может быть очень интенсивной.
Но это можно исправить. Решение существующих акустических проблем в подобных помещениях требует не только эффективного поглощения звука, но также и минимального веса акустических материалов. Немаловажно и удобство монтажа. Необходимо применить звуко-поглощающий материал, способный улучшить акустику помещений и одновременно обладающий декоративными свойствами.

Например, акустика для домашних кинотеатров – это не только высококачественная аппаратура, но и звукопоглотители, акустические материалы, создающие акустический комфорт в помещении.

Современная акустическая наука предлагает весьма эффективное средство борьбы с шумом и гулкостью помещений – акустические изделия ЭхоКор! Благодаря открытоячеистой структуре акустического материала панели и изделия ЭхоКор эффективно поглощают шумы и реверберации, вызванные многократными отражениями звуков от твёрдых поверхностей.
Впечатляющие технические характеристики материала позволяют с помощью акустических панелей ЭхоКор создавать в любых помещениях более комфортные акустические условия. А малый вес панелей обеспечивает безопасность существующих конструкций, а также простоту монтажа. С панелями ЭхоКор акустику любых помещений не сложно довести до требуемых акустических параметров, добиться качественного звучания речи и музыки.

Акустика залов, комнат и других объектов зависит от объёма тех звукопоглотителей, что размещены в помещении, а также от звуко-поглощающих свойств акустических материалов.

На рынке представлены различные звукопоглощающие материалы. Какие применить, решать Вам. Можно, конечно, обшивать стены и потолки огнеопасным поролоном в виде пирамид, или минваты, несущей астму. Портить себе и близким здоровье и подвергать опасности пожара. Можно, но не совсем понятно, зачем? Ладно бы ничего лучше не было. Но ведь есть. Это – акустические панели ЭхоКор. Химически безвредный, негорючий, лёгкий, простой в монтаже, декоративный, а главное – акустически очень эффективный материал. Акустические панели ЭхоКор дают Вам возможность за разумные деньги креативно, быстро и эффективно решить все проблемы с акустическими параметрами помещения. Ниже приводятся основные преимущества панелей ЭхоКор:

Высокая звукопоглощающая способность

Высокая огнестойкость

Низкая воспламеняемость (Г1)
без добавления антипиренов

Широкий диапазон эксплуатационных температур:
от – 200 °С до + 240 °С

Эластичность во всём диапазоне допустимых температур

Небольшой удельный вес 8 – 10 кг/м 3 ,
низкая физическая плотность

Простота монтажа на клеевые составы и механические крепления

Низкая теплопроводность

Внешне материалы слегка похожи, но отличия весьма существенные.

ХИМИЧЕСКИЙ СОСТАВ

По химическому составу это совершенно разные материалы. Поролон – это вспененный пенополиуретан. Горючий – Г4, В3. При горении выделяет ядовитые вещества.

ЭхоКор – это вспененный меламин. Негорючий – КМ1, Г1, В1. Без-опасный и экологически чистый.

УРОВНИ ЗВУКОПОГЛОЩЕНИЯ

Звукопоглощение ЭхоКор значительно выше, это обусловлено откры-тоячеистой структурой, напоминающей трёхмерную сетку.

МЕХАНИЧЕСКИЕ СВОЙСТВА

Поролон трудно обрабатывается, резать его достаточно проблематично.

ЭхоКор режется «как по маслу», легко и непринуждённо.

ОКРАСКА И ФОТОПЕЧАТЬ

Поролон почти не красится, его можно получить цветным только на производстве при вспенивании, с помощью пигментов. Но это редко практикуется.

ЭхоКор красится в любые цвета простым краскопультом. ЭхоКор даже позволяет печатать фотографии прямо по поверхности панели. В случае с поролоном это просто немыслимо.

ДОЛГОВЕЧНОСТЬ

Поролон сыпется со временем.

ЭхоКор сохраняет форму и структуру на протяжении всего срока службы.

ПРИКЛЕИВАНИЕ

Поролон жирный на ощупь, поэтому приклеивать поролон можно только специальным составом.

ЭхоКор клеится практически любым клеем.

МОНТАЖ

Вес ЭхоКора – от 8 до 10 кг/м. куб., поролона – от 25 до 30 кг/м. куб.

Монтировать ЭхоКор гораздо проще, в него легко ввинчиваются шурупы и любые резьбовые детали. Чего не скажешь о поролоне.

В итоге становится понятно, что если вам необходимо действительно эффективное звукопоглощение, долговечный и безопасный, удобный в использовании акустический материал, то выбор очевиден – ЭхоКор.

Материал заложен в конструкции подвесного перфорированного потолка и смонтирован на стены помещений на клей. В соответствии с тематикой отделов концерна выбраны изображения, которые нанесены на акустические панели методом фотопечати. Рабочие кабинеты обработаны декорированными панелями ЭхоКор 40 Д 121, собранными в акустические панно.

Проект осуществляется при поддержке Президента Российской Федерации и Правительства Москвы.

Часто возникает вопрос – как улучшить акустику? Хорошо, когда архитекторы на этапе проекта задаются таким вопросом. Можно в архитектурном проекте сразу предусмотреть формирование акустических характеристик зала, заложить в проект ЭхоКор и не знать проблем. Но чаще к нам обращаются при необходимости исправить акустику. Когда требуется уменьшить реверберацию уже существующего помещения. В такой ситуации коррекцию акустики помещения желательно провести быстро. Акустические изделия и материалы должны быть легко монтируемыми, адаптивными к геометрии помещения. Что не менее важно, акустические панели должны иметь требуемый декоративный вид, цвет, иметь возможность безопасного монтажа в панели светильников, динамиков и других приборов, чтобы панели гармонично вписались в дизайн помещения.

И здесь уже выбор однозначно падает на акустические панели ЭхоКор. Они легко вписываются в любое дизайнерское решение. У нас на складе в Москве есть много готовых изделий. Но под конкретный проект наше производство изготовит панели и конструкции индивидуально, в соответствии с замыслом архитектора и дизайнера.

Значительные объёмы помещений спортивных залов и жёсткие отражающие поверхности обуславливают неблагоприятные акустические условия. Большое время реверберации приводит к повышению уровня шума, продолжительному эху, необходимости повышения громкости речи даже при обычном общении. Во время проведения мероприятий с использованием звукоусиливающей аппаратуры проблема резко обостряется. Спортсмены не слышат команд тренера, а зрителям на трибуне весьма трудно разобрать смысл речи диктора.

Вот главные заблуждения. «Настроить акустику кинотеатров и концертных залов – сложная задача. Переоборудовать зал – долго и дорого». На самом деле всё не так. Существует быстрое и лёгкое решение – акустические панели ЭхоКор. Мы поможем Вам заметно улучшить акустику зала быстро и недорого. Акустика зрительного зала (конференц зала, актового зала) очень важна для комфорта зрителей. Хорошая разборчивая акустика привлекает новых посетителей.

Как улучшить акустику рабочих мест. Действительное улучшение акустики офиса – задача серьёзная. Если её как-то и решают, то долго, трудно и, как правило, малоэффективно. Совсем другая ситуация, если Вы применяете наши панели. Свойства ЭхоКор позволяют быстро улучшить акустику офиса, создать комфортную среду. Акустика офиса исправляется без перепланировки, капремонта и вмешательства в архитектуру здания, без толстых «бутербродов» из разных материалов. Например, можно практически незаметно решить все проблемы с акустикой в офисе, всего лишь заменив панели существующего потолка типа «Армстронг» на потолочные акустические панели ЭхоКор. Эффект потрясающий, к тому же быстро и красиво.

Особо востребованы звукопоглощающие панели в студиях звукозаписи, при оборудовании репетиционных баз и других помещений, где профессионально работают со звуком. Специалисты подтверждают, что акустические панели для студий звукозаписи ЭхоКор очень эффективны, делают практически идеальным звучание инструментов и голоса.

Технологи ООО «Альянс» разрабатывают нестандартные изделия на основе акустических панелей ЭхоКор. Акустические панели необычных форм изготавливаются вручную. Окрашивание также производится вручную. Творческий подход к формообразованию и окрашиванию позволяет максимально приблизить вид изделий к природным объектам. Здесь представлены некоторые новинки нашего производства.

Источник:
Акустические панели
акустические панели ЭхоКор — звукопоглощающий материал нового поколения
http://echocor.ru/

Звукопоглащающие плиты и материалы (стр

1. О звукоизоляционных и звукопоглощающих материалах

Разделение акустических материалов на «звукоизоляционные» и «звукопоглощающие» достаточно условно, имеет много оговорок и исключений. Это порождает множество разночтений и ошибок, на практике приводящих к неправильным решениям в проектировании и строительстве объектов.

Дело в том, что любая строительная конструкция сточки зрения акустических свойств может характеризоваться двумя параметрами: показателями звукоизоляции и звукопоглощения. Данные свойства определяются разными физическими величинами: децибелами (дБ) для звукоизоляции и безразмерным коэффициентом звукопоглощения (

Характеристика звукоизоляции в общем случае показывает перепад между уровнями звукового давления с двух сторон оцениваемой конструкции, тогда как коэффициент звукопоглощения показывает отношение звуковой энергии, «поглотившейся» в конструкции, к общему количеству энергии, попавшему на поверхность данного материала. Из этого следует, что «звукоизоляция» оценивает способность ограждающей поверхности препятствовать проникновению шума из помещения, либо наоборот, извне. И чем больше значение звукоизоляции, тем тише будет с другой стороны преграды.

При этом “зона ответственности” коэффициента поглощения находится внутри того же помещения, где звук был излучен. Диапазон значений коэффициента находится в интервале от 0 до 1. Значение

Материалы и конструкции с выраженными высокими значениями одного из вышеуказанных параметров (дБ или а), как правило, заносят в соответствующий подкласс акустических материалов. В качестве примера можно упомянуть стекло- или минераловолокнистые плиты. При толщине более 30 мм они обладают высокими значениями коэффициента звукопоглощение

Так как коэффициент звукопоглощения в значительной степени зависит от физических свойств лицевой поверхности материала, звукопоглощающие материалы также подразделяются на «неотделочные» и «отделочные». Отделочные, помимо высоких акустических свойств, имеют лицевое покрытие, выполняющее декоративные функции и участвующее в дизайне интерьера помещения. С точки зрения классификации роль такого материала определена более строго — он, как изначально более дорогой и уже функционально определенный, никогда не применятся в качестве элемента звукоизоляционных конструкций. Задача материалов такого рода одна — поглощать в помещении отраженный звук.

2. Акустический комфорт в помещении

звукопоглощающий плита материал

Наконец, для хорошего звучания многоканального звука Dolby стены помещения кинотеатра должны возвращать минимум отраженного звука, тогда как в комнатах прослушивания или тон-залов студий, поверхности помещений кропотливо «настраиваются» подобно музыкальным инструментам и как хорошее вино должны сочетать в себе тонкий баланс вкуса — отраженного и поглощенного звука.

При выполнении акустического проектирования, как правило, решается одна из двух типовых задач. Либо требуется рассчитать оптимальное количество звукопоглощающего материала, применение которого на доступных поверхностях помещения позволит максимально снизить гулкость в пропорции: эффект/затраты. К числу таких объектов принадлежат торгово-развлекательные комплексы, спортсооружения, общественные помещения и т.п. Либо же речь идет о подробном перечне материалов и конструкций с указанием точных мест их размещения, позволяющих решать задачи сбалансированной акустики объекта. В данном списке концертные и театральные залы, клубы, кинотеатры, студии и Hi-End комнаты.

3. Классификация звукопоглощающих материалов

Звукопоглощающими называют материалы, применяемые для внутренней отделки помещений с целью улучшения акустических свойств последних. Основной целью применения звукопоглощающих материалов является снижение слышимых шумов в промышленных и общественных зданиях.

Звукопоглощающие материалы способны обеспечивать требуемую продолжительность реверберации в помещениях различного назначения, причем коэффициент звукопоглощения, измеренный в диффузном поле (в реверберационной камере при непосредственном размещении материала или изделия на жестком основании) в частотных полосах 125…500, 500…2000 и 2000…8000 соответственно не ниже 0,2; 0,4 и 0,6. Под реверберацией понимают наличие постепенно затухающего в закрытом помещении звука вследствие повторных отражений после прекращения звучания. Время реверберации в зависимости от вида помещений и частот составляет 0,2…2 с.

Звукопоглощающие материалы применяют для равномерного распределения уровней полезного сигнала по площади в данном помещении, а также для предотвращения распространения звука вдоль длинных помещений.

По структуре различают звукопоглощающие материалы: пористо-зернистые, пористо-волокнистые и пористо-губчатые, а по степени твердости скелета их делят намягкие, полужесткие, жесткие и твердые. В зависимости от вида звукопоглощающие материалы бывают в виде плит, рулонов и сыпучих материалов; их используют также в виде штукатурки, имеющей гладкопористую структуру, перфорированную и бороздчатую.

Один из главных критериев, оценивающих акустическое качество помещения, – это время реверберации (RT60). При большом его значении искажается восприятие музыки, уменьшается разборчивость речи, при очень малом – появляется эффект «безжизненности» помещения, «сухости» воспроизводимых произведений. Обеспечить оптимальное время реверберации (или регулировать его) в большинстве случаев позволяют современные акустические материалы и конструкции, с помощью которых создается дополнительное поглощение звука в помещении.

Для обеспечения необходимого звукопоглощения наибольшее внимание уделяется потолочному пространству. Поэтому уже довольно давно выпускаются «акустические» потолки, поглощающие звук. В больших помещениях, где для улучшения акустики не хватает одного только потолочного пространства, рекомендуется также использовать звукопоглощающие стеновые панели.

К техническим характеристикам потолочных и стеновых звукопоглотителей относятся: акустические и гигиенические показатели, влагостойкость, пожарно-технические характеристики, ударопрочность, светотехнические показатели и долговечность(ГОСТ 23499-79 “Материалы и изделия строительные звукопоглощающие и звукоизоляционные.Классификация и общие технические требования”).

В настоящее время существуют материалы, которые пригодны для решения не только одной задачи, но и целого комплекса требований, скажем для обеспечения необходимой акустики в помещениях с повышенной влажностью, например в бассейне. При этом, естественно, данные системы обязаны решать еще и художественные задачи по формированию интерьера.

Выбор акустического материала потолка или стен зависит от разных параметров: назначения помещения, его объема, цены материала, интерьерных особенностей и др., а также от того, какую именно область частотного диапазона нужно корректировать.

С точки зрения поглощения акустические материалы можно разделить следующим образом:

Источник:
Звукопоглащающие плиты и материалы (стр
Общая характеристика и классификация звукоизоляционных и звукопоглощающих материалов. Акустический комфорт в помещении. Выбор звукопоглощающего материала. Отличительные свойства каменной ваты ROCKWOOL. Звукопоглощающие плиты ROCKWOOL АКУСТИК БАТТС.
http://mirznanii.com/a/217003/zvukopoglashchayushchie-plity-i-materialy

Звукопоглощающие плиты ROCKWOOL АКУСТИК БАТТС

Для организации полноценного отдыха в современном мире человеку необходима тишина и спокойная обстановка для того, чтобы можно было расслабиться без внешних раздражителей и принять наиболее правильное решение в любом деле. Именно для обеспечения тишины и акустического комфорта служат современные строительные звукопоглощающие материалы.

Одним из таких материалов являются плиты марки акустик баттс — звукопоглощающие. Компанией ROCKWOOL при создании плит АКУСТИК БАТТС был учтен опыт как российских, так и иностранных компаний. Основные технические характеристики профессиональной звукоизоляции из ваты каменной АКУСТИК БАТТС следующие:

— размер плит 1000*600 мм толщиной 50-200 мм с градацией 10 мм;

— плотность материала – 45 кг/м3 +- 10%;

— органическое связующее на основе фенолформальдегидной смолы – не превышает 2,8% согласно ТУ 5762-014-45757203-05;

— структура материала – однородная при хаотичном расположении волокон;

— в сухом состоянии плиты имеют теплопроводность 955; Вт/м•К по ГОСТ 7076 не более 55;25=0,0347;

— водопоглощение при погружении в воду – не свыше 1,5 % от общего объема;

— сжимаемость плит – не свыше 12% от первоначального объема;

— по модулю кислотности — не менее 2.0

— по материалу плиты соответствуют нормам пожарной безопасности, указанным в НПБ 244-97, а по группе горючести отнесен к классу негорючих НГ/ГОСТ 30244, СНиП 21-01-97/;

— упаковка – в полиэтиленовую пленку.

Сфера применения АКУСТИК БАТТС:

— для дополнительной звукоизоляции при устройстве акустических потолков, где плиты АКУСТИК БАТТС вплотную укладываются в промежутке между плитой перекрытия и подвесным потолком;

— в каркасных перегородках, обшивных с двух сторон, где звукоизоляционные плиты монтируются между стоечными профилями основного каркаса;

— в междуэтажных перекрытиях,- здесь для дополнительной звукоизоляции плиты АКУСТИК БАТТС укладываются по междуэтажным плитам перекрытия между лагами;

— в балочных междуэтажных перекрытиях — плиты АКУСТИК БАТТС закладываются между балками перекрытия вплотную к основанию.

— при облицовке стен,- в этом случае монтируется каркас из профилей или бруса и звукоизоляционный материал АКУСТИК БАТТС крепится к стене и зажимается материалом облицовки.

В крупнопанельных домах с повышенной шумоизоляцией лучше всего изолировать не один какой-то конструктивный элемент, а все — стены, пол и потолок. Конечно, при этом будет несколько уменьшен объем помещения, зато не будет посторонних шумов, что иногда важнее потерянного объема.

Преимущества в применении звукопоглощающих плит ROCKWOOL АКУСТИК БАТТС:

— превосходная акустика помещений, выявленная при тестировании;

— материал практически безусадочный;

Применение профессиональной звукоизоляции из ваты каменной ROCKWOOL АКУСТИК БАТТС обеспечит экологически безопасную обстановку и акустический комфорт во всех сферах жизнедеятельности. Результатом тому станет полноценный отдых, активность и повышенная производительность труда.

Источник:
Звукопоглощающие плиты ROCKWOOL АКУСТИК БАТТС
Для организации полноценного отдыха в современном мире человеку необходима тишина и спокойная обстановка для того, чтобы можно было расслабиться без внешних раздражителей и принять наиболее правильное решение в любом деле. Именно для обеспечения тишины и акустического комфорта служат современные строительные
http://kupi-uteplitel.ru/zvukopogloshhayushhie-plity-rockwool-akustik-batts/

dvd2you.ru

Звукопоглощающая плита



ЗВУКОПОГЛОЩАЮЩАЯ ПЛИТА из волокнистого материала и связующего с фактурным слоем на лицевой поверхности, отличающаяся тем, что, с целью повыщения звукопоглощения в области средних и высоких частот, плита с тыльной стороны выполнена с углублением на величину 0,4-0,5 ее толщины, причем площадь углубления составляет 0,4-0,8 площади плиты.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„„1125345 зви Е 04 В 1 86

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3562873/29-33 (22) 14.03.83 (46) 23.11.84. Бюл. № 43 (72) С. Г. Жуков, И. К. Земляков и В. А. Градов (71) Научно-исследовательский институт строительной физики Госстроя СССР (53) 534.833.532.624.073(088.8) (56) 1. Плиты звукопоглошающие облицовочные минераловатные на крахмальном связующем. ГОСТ 17918-72.

2. Патент США ¹ 3017947, кл. 181-33, опублик. 1962 (прототип). (54) (57) ЗВУКОПОГЛОЩАЮЩАЯ ПЛИТА из волокнистого материала и связующего с фактурным слоем на лицевой поверхности, отличающаяся тем, что, е целью повышения звукопоглощения в области средних и высоких частот, плита с тыльной стороны выполнена с углублением на величину 0,4 — 0,5 ее толщины, причем площадь углубления составляет 0,4 — 0,8 плошади плиты.! 125345 о,05

8,8 г,о

О 25 1 5 8,З5 О,О5 О, 1О О,4О 0>60 0 56 Î,4Î О 26 о,г

0,50

7,9

О ° 05 0>10 0>39 О>60 0>57 0>45 0>30

0>75

7,45

0,05

005 010 039 060 060 045 032

0,4

0,25

1,5

7,9

0,З8

7,Î

О,10

0,60

0,65

0,62

О >60

О,5О

0,05

6,!

О,1О

0,36

0,66

0,55

0>54

0,50

0,75

0,05

О,1О

0,58

0,60

0,46

0,36

0,6

0,25

1,5

0 05

О,39

7,5

О,1О

О,бг

0,37

0,62

О,бб

0,63

0,50 1,0

6>2

0,05

О,II

О,05

О,УО

О,57

0,58

0,53

0,75

0,5

0 37

О,8

0,25 1>5 7 ° 0 005 О ° 10 038 060 060 0Ä50 040

0,50 1,0 5 2 0,05 О, IO 0,38 0,65 0,68 0,66 0,63

0,05 О, 12 0,37 0,76 0,43 0,32 0,49

О,5

З,4

О 75

Изобретение относится к строительству, а именно к конструкции эвукопоглощающих плит из волокнистого материала.

Известка звукопоглощающая плита на основе минерального или стеклянного волокна и связующего, выполненная в виде плоского элемента равномерной толщины с фактурным слоем ii).

Недостатком данной конструкции явля.ется небольшое звукопоглощение в области средних и высоких частот..

Наиболее близким техническим решением к предлагаемому является звукопоглощающая плита из волокнистого материала и связующего с фактурным слоем на лицевой поверхности (2 .

Недостатком известного технического решения является низкое звукопоглощенне в области средних и высоких частот, повышение которого может быть достигнуто снижением плотности плиты, но это приводит к уменьшению ее прочности и повышению брака при механической обработке.

Цель изобретения — повышение звукопоглощення в области средних и высоких частот.

Таким образом, средняя часть плиты имеет меньшую толщину, чем по кромкам, что позволяет снизить приведенную (поверх. ностную) плотность эвукопоглощающей плиты. Благодаря этому значительно повышаютУказанная цель достигается тем, что в звукопоглощающей плите из волокнистого материала и связующего с фактурным слоем на лицевой поверхности плита с тыльной стороны выполнена с углублением на величину 0,4 — 0,5 ее толщины, причем площадь углубления составляет 0,4 — 0,8 площади плиты.

На фиг. i изображена предлагаемая зву1О копоглощающая плита; на фиг. 2 — вид по стрелке А на фиг. i; на фиг. 3 — кривые звукопоглощения (а().

Звукопоглощающая плита на основе минерального или другого волокна и связующего выполнена в виде плоского элемента 1 с фактурным слоем 2 по лицевой поверхности, причем плита с тыльной стороны выполнена с углублением 3 на величину 0,4-0,5 ее толщины, а площадь углубления составляет 0,4 — 0,8 площади плиты.

Зависимость коэффициента звукопоглощения в диапазоне средних и высоких частот от величины углубления плиты и его площади отражена в таблице.

О,!О 0 40 О ° 60 0 55 0,40 О ° 25

О,1О 0,39 О,62 0,56 О,43 0,28 ся звукопоглощающие свойства иэделия в об”

5$ ласти частот свыше !000 Гц.

Яа кривых звукопоглощения (фиг. 3) приведены сравнительные данные по эффективности звукопоглощения плиты в диапа.

И 25345 зоне частот (кривая !) и плиты по прототипу (кривая 2).

На низких частотах, где имеет место изотермический процесс поглощения звуковой энергии, не происходит заметновснижения коэффициента звукопоглощения.

Изготавливают звукопоглощающую плиту следующим образом.

На действующих технологических линиях гранулированный волокнистый материал, например гранулированную минеральную вату, смешивают со связующим и полученную формовочную массу раскладывают на многосекциоиных поддонах„которые затем

Них ф

eÚ gz

Ь ф g 2 гя и юя гвк юю юю реднеееометричеьте частоты октабнык лыос +

Pv2. а7

СоставнтелыМ. Виноградова

Техред И. Верес Корректор М. Леонтюк

Тираж 697 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, )К вЂ” 35, Раушская наб., a. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор Е. Папп

Заказ 8453/23 08

06 а поступают в сушильную установку. Высушенные заготовки последовательно проходят стадии шлифовки, обработки кромок н окраски.

Применение предлагаемой конструкции звукопоглощающей плиты позволит повысить звукопоглощение в области средних и высоких частот, а также снизить расход сырьевых материалов на изготовление одного квадратного метра плиты за счет того, что использование литых секционных поддонов исключает шлифовку тыльной стороны плиты.



www.findpatent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
