Пирог стены каркасной бани

Возведение каркасной стены в бане

Каркасная стена в бане имеет множество преимуществ. Так, например, к ним относятся её лёгкость, простота в монтаже и относительно низкая цена. А вот достаточно серьёзным минусом зданий, возводимых из таких стен, является то обстоятельство, что они плохо держат тепло. Исправить подобный недостаток можно, проведя дополнительное утепление таких стен.

Строение каркасной стены

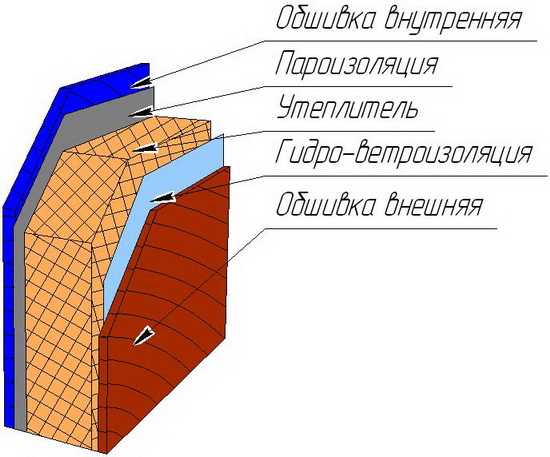

Пирог стены в каркасной бане состоит из вертикальных стоек, скрепляемых разнообразным крепежом, а также различных отделочных материалов и теплоизоляторов. При этом схема строения такой стены в любом случае должна оставаться неизменной. Так, в частности, внутри такой стены обязательно должна быть смонтирована пароизоляция. Только после её установки монтируется утеплитель для каркасной бани на стены, который закрывается, в свою очередь, отделочным материалом.

Основная задача пароизоляции в такой конструкции – защитить деревянные элементы здания от воздействия лишней влаги.

Смонтированная с этой целью пароизоляция позволяет обезопасить баню от гнили и распределить воздействие на неё влаги, равномерно создав под утеплителем особый микроклимат.

Если у вас только возводится каркасная баня, то утепление стен должно стать одной из самых важных операций при её строительстве. Дело в том, что только правильно смонтированный «сэндвич» позволит каркасной стене надёжно защитить помещения от ветра и теплопотерь. Если же вы совершите ошибку в процессе утепления вашей бани, она будет оставаться холодной даже в том случае, когда вы её хорошо протопите.

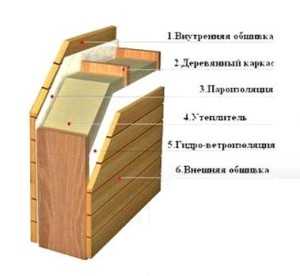

Что же касается устройства описываемой стены, то каркасная баня имеет своеобразный пирог стены, в который входят:

  • внутренняя обшивка;
  • пароизоляция;
  • обрешётка;
  • утеплитель;
  • специал

superbany.ru

Пирог стены каркасной бани своими руками

Издавна принято считать, что самая лучшая баня строится посредством применения древесины. Но в силу учета некоторых особенностей в настоящее время приходится задумываться о других, альтернативных материалах, которые возможно применять для постройки бани. Немаловажным фактором является дороговизна древесины на рынке. А приобретение дешевого материала грозит некачественной постройкой, требующей постоянной доработки. Другим фактором является фундамент, который просто необходим и обойдется недешево. Третьим моментом выступает время. То есть на постройку придется отвести достаточно длительный срок, ведь только на одну усадку уже готовой бани уйдет примерно год. В итоге получается, что баня сможет сослужить службу своему хозяину только через длительный период времени.

Устройство наружной стены каркасной бани.

Альтернативным вариантом на сегодняшний день выступает постройка каркасной бани своими руками, которая имеет ряд преимуществ.

Какими преимуществами обладает каркасная конструкция

Устройство внутренней части стены каркасной бани.

  1. Каркасная конструкция получится дешевле примерно в два раза по сравнению с построенной из бревен баней. Экономия возникает не только благодаря применению недорогих материалов, но и при выборе более простого вида фундамента. Идет значительная экономия во времени и в трудовых усилиях. К примеру, для возведения каркасной бани своими руками в теплое время года потребуется несколько недель и один-два помощника, чтобы было удобнее вести рабочий процесс.
  2. Постройка не даст усадки, поэтому отделка бани выполняется сразу же после завершения процесса строительства, поэтому не придется использование бани по прямому ее назначению откладывать на год, а то и больше.
  3. Утепление бани каркасного вида позволяет в итоге получить помещение, напоминающее термос, который длительное время может сохранять тепло, так как нет ни одной щели, через которую бы проходил ветер.
  4. Применяемые для утепления бани современные материалы обладают повышенной устойчивостью к огню (они не загорятся), поэтому вероятность возникновения снижается в разы.
  5. Отличная термоизоляция позволяет значительно сократить время прогревания бани. Чтобы баня целиком прогрелась, необходимо всего два-три часа. Это очень мало, ведь для прогревания деревянной бани потребуется как минимум в два раза больше времени. Отсюда можно сделать вывод об экономии еще и дров на растопку, в течение года получится большой процент сэкономленных дров.
  6. Каркасная конструкция позволяет использовать внешнюю обшивку, что позволяет придать бане неповторимый вид, выделить ее среди построек или, наоборот, вписать в стиль других рядом стоящих зданий.

Вернуться к оглавлению

Стеновой пирог каркасной бани

Устройство напольного перекрытия.

Очень часто, когда мы говорим о стене, в голове возникает картинка кирпичной кладки, но в настоящее время стена — не просто сложенные кирпичи или бетон, а очень сложная, многослойная конструкция.

Стена может быть сделана в несколько слоев, каждый из которых будет состоять из определенного строительного материала, сочетая в себе утеплители, кирпичи и другие необходимые в работе материалы.

Примером правильно изготовленного пирога может выступить следующее сочетание слоев:

  1. Брус толщиной минимум 150х50 для каркаса.
  2. Минеральный утеплитель, который расположится между каркасными стойками (можно использовать рулоны или маты минеральной ваты).
  3. ОСП плита толщиной минимум 15 мм.
  4. Обрешетка горизонтального типа.
  5. Утеплитель, необходимый для горизонтальной обрешетки.
  6. Пароизоляция (или ветроизоляция), допустимо применение многофункциональной мембраны.
  7. Обрешетка вертикального типа.
  8. Внешняя отделка.
  9. Материал для пароизоляции.
  10. Вагонка (или гипсокартон) для внутренней отделки.

Вернуться к оглавлению

Процесс создания стенового пирога

Этапы утепления бани снаружи.

Внешнее покрытие необходимо уложить на обрешетку, так создастся зазор для вентиляции (конденсат будет испаряться, а не скапливаться). Недопустимо размещение внешней отделки сразу на мембрану, чтобы не допустить слипания утеплителя с отделкой и его проседания.

После того как будет возведен каркас, необходимо выполнить внутреннюю отделку, используя доски толщиной примерно 2-3 сантиметра. Лучше всего использовать древесину, которая не будет гнить при повышенной влажности, к таким можно отнести липу, осину, лиственницу. Выбранные листы прибиваются при помощи гвоздей к вертикально стоящим балкам. Для отделки очень части применяется вагонка деревянная, которая помогает еще и усиливать всю конструкцию, а не только создает приятный вид.

В качестве пароизолирующего материала допускается применение специальной пленки или пергамента. Размещение пленки происходит фольгой к стороне помещения, чтобы происходило более быстрое прогревание. Данный материал просто необходим для бани каркасного вида, чтобы избежать попадание влаги или конденсата на внутренние стены.

К пароизоляции прикладывается утеплитель для обеспечения нужного уровня термоизоляции. Гидроизоляция прикрепляется непосредственно к балкам. Далее производят обшивание внешних стен при помощи листов ЦСП или ОСП, прикрепляя их к балкам. Наружные стены бани обшиваются при помощи вагонки, сайдинга, блок-хауса, досок для придания конструкции подобающего вида.

Вернуться к оглавлению

Правила возведения стен и порядок действий

Пирог каркасной стены с дополнительным утеплением.

Перед началом строительства каркасной бани необходимо убедиться в полной готовности используемой в работе древесины. Она должна быть обязательно хорошо просушенной. Порода дерева может быть любой, в данном вопросе можно положиться на собственные предпочтения. Главное — не использовать в работе березу, которая очень быстро гниет, а все остальные виды деревьев подойдут для работы. Чаще всего выбор падает на липу, лиственницу или осину, которые отличаются низкой теплопроводностью и длительностью сохранения формы.

Для внешней обшивки лучше применять сосну или лиственницу, а для внутренней сгодятся все породы деревьев, но в большинстве случаев применяется осина.

После того как все работы будут закончены, наружные доски нужно покрыть антисептиком, а внутреннюю вагонку при возможности отшлифовать и после этого покрыть лаком для мебели, желательно двумя слоями. Целесообразной будет и специальная пропитка, которая необходима для всех помещений, кроме стен в мойке и парильном помещении.

Нижняя обвязка будет крепче, если она будет выполнена из крепкого бруса, подойдет брус с сечением 10х10 см. Его нужно будет соединить в углах и скрепить гвоздями. Получившаяся нижняя обвязка должна быть надежно закреплена, для этого угловые стойки необходимо установить на стальные штыри, так они не будут смещаться. Для создания верхней обвязки тоже можно применять деревянный брус. Для получения жесткого каркаса бани необходимо в углах разместить раскосы в количестве 8 штук. По стенам брусьями создаются промежуточные стойки.

Самым простым и доступным материалом для наружной обшивки бани считается вагонка (имитационного или декоративного вида). Расположение вагонки по внешней стене выполняют в горизонтальном направлении, предварительно положив пергамент, который будет выполнять роль гидроизоляции. Листы нужно выкладывать внахлест и проклеивать при помощи скотча, чтобы не допустить проникновения влаги внутрь.

Вернуться к оглавлению

Пароизоляция и утепление бани

Конструкция стены бани с пароизоляцией.

Опытные строители советуют для утепления стен использовать рулонный урсу толщиной в 50 мм. Закладывается она между стойками, расположенными вертикально, с поочередным прибиванием реек к ним. В отдельных местах допускается прибивание непосредственно к наружным доскам, но выполнять это можно только при помощи специальных гвоздей, у которых под головкой расположена резиновая шайба.

Негативным для каркасной бани является образование влаги зимой, когда в бане жарко. Именно для таких моментов необходима пароизоляция. На данный момент оптимальным вариантом является полиэтиленовая пленка, которую следует разместить под внутренней вагонкой.

Важно заметить, что для парильного отделения потребуется обшивка из качественной пароизоляции. Хорошим примером такого вида пароизоляции выступают алюминиевая фольга, пароизоляционная пленка, пергамин и прочие материалы. Для данного помещения нежелательным является использование рубероида или толя из-за специфического запаха, который будет выделяться при нагревании.

Таким образом, получается стеновой пирог, состоящий из следующих слоев:

  • слой наружной вагонки;
  • слой пергамина;
  • слой утеплителя;
  • слой полиэтиленовой пленки;
  • слой внутренней вагонки.

Очень важно, чтобы внутри стены образовался небольшой зазор в 5 см толщиной.

Отдельное внимание уделяется парильному помещению, где следует уложить теплоизолятор фольгой внутрь, чтобы получить термосный эффект.

Вернуться к оглавлению

Внешняя отделка стен

Неважно, что каркасная сауна будет недорогим вариантом бани, ей можно придать очень дорогой и эксклюзивный внешний вид, причем необязательно обходиться простым окрашиванием стен. Благодаря большому количеству современных строительных материалов можно придать стенам бани достойный внешний вид. Стены с внешней стороны можно отделать термопанелями, облицовочным кирпичом, виниловым сайдингом, блок-хаусом.

Здесь важным является фантазия мастера, который сможет из каркасного варианта бани сделать красивое и функциональное помещение.

Источник

thewalls.ru

Утепление стен каркасной бани

20 Октября 2016

Каркасная баня – достойная альтернатива постройке из бревен. Затраты на строительство заметно меньше. Процесс возведения легкий и быстрый. Каркасные стены быстро прогреваются и надолго сохраняют тепло. Главное – подобрать подходящую древесину и материал утеплителя и грамотно возвести стеновой пирог.



Преимущества каркасной бани:

·         Низкая стоимость. Баня будет в 1,5-2 раза дешевле конструкции из бревен за счет использования  экономичных материалов и несложного фундамента.

·         Простое и быстрое строительство. Строить баню с каркасными стенами достаточно легко даже своими руками, значительные трудовые затраты не требуются.

·         Хорошие термоизоляционные свойства. Помещение с каркасными стенами, благодаря утеплителю, прогревается за небольшой промежуток времени, а отсутствие щелей не дает теплу быстро покидать баню.

·         Отсутствие усадки. Это означает, что выполнять внешнюю отделку стен можно сразу после возведения бани.

·         Варианты отделки. Для обшивки можно использовать разные материалы, что позволит гармонично вписать  конструкцию в архитектурный ансамбль и ландшафтный дизайн.


Пирог стен каркасной бани

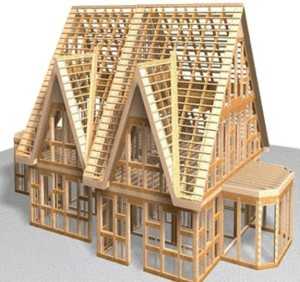

Каркасная технология – это сборка стен отдельными рамами. Так как вес готовых конструкций может достигать 200 кг, стены не транспортируют, а собирают на стройплощадке рядом с будущей баней.

Собранный каркас устанавливают на обвязку цоколя, предварительно уложив на нее гидроизоляционный слой (рубероид или другой материал с аналогичными свойствами).

Стеновые рамы – это многослойный пирог. Для отделки внутри бани можно использовать вагонку или ДСП. Следующий слой – пароизоляция и утеплитель, который монтируют на вертикальную обрешетку.

Далее идет слой утеплителя и гидроизоляция. Завершает пирог внешняя обрешетка и отделка. Для обрешетки будут уместны листы ОСП или ЦСП (ориентированно- или цементно-стружечные плиты). Для внешней отделки – традиционные материалы: сайдинг, вагонка, блок-хаус или доски, обработанные специальными составами для защиты от природного воздействия.



Защита теплоизоляции от влаги

Пароизоляционный слой в каркасном пироге необходим для предотвращения попадания на внутренние стены влаги или конденсата. Особенно актуально это в зимнее время, когда снаружи холодно, а внутри бани жарко. Если утеплитель намокнет, он потеряет свои теплоизоляционные свойства, помещение будет быстро остывать. А сохнет материал достаточно длительное время, может начать гнить или плесневеть.

Для пароизоляции используют пергамин, фольгу или полиэтиленовую пленку. Рубероид использовать не советуют из-за специфического запаха, который будет выделяться при нагревании строения.

Читайте также:

Каркасный дом: достоинства и недостатки

Дренаж фундамента: назначение, виды, основные этапы обустройства

Утепление стен каркасной бани

Утепление начинается с пароизоляции. Далее слой утеплителя, который укладывают между обрешеткой. В качестве термоизоляционных чаще всего используют синтетические  материалы в рулонах или листовые. Последние крепят с помощью влагостойкого клея или дюбелей-грибков. Для рулонных дополнительного крепежа не потребуется, но можно использовать скобы, вбивая их мебельным степлером.

Следующий слой – гидроизоляция. Полотна укладывают внахлест и фиксируют степлером. Швы промазывают термостойким силиконовым герметиком.



Выбор утеплителя

Материал утеплителя  должен:

  • обладать хорошими теплоизоляционными характеристиками,

  • быть огнеустойчивым,

  • экологичным, безвредным для здоровья человека.

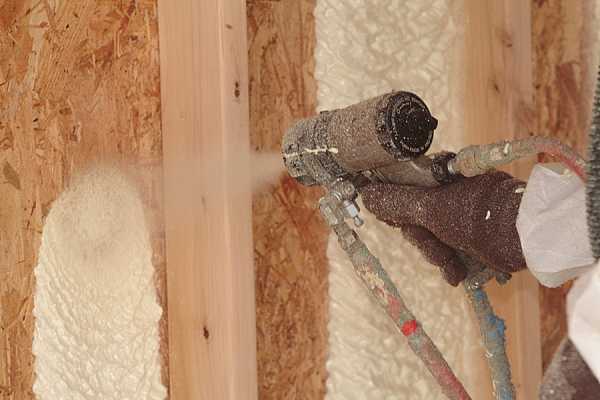

Полиуретан

Для бани этот материал выбирают за его свойства:

– негорючесть,

– высокие теплоизоляционные показатели,

– простоту нанесения – методом напыления,

– небольшой вес – материал не оказывает нагрузки на несущую конструкцию стен,

– надежную адгезию с поверхностью,

– влаго- и паронепроницаемость,

– долговечность – полиуретан прочный, устойчивый к химическим воздействиям, влиянию микроорганизмов, ему не страшны грызуны,

– доступная цена.

Читайте также:

Технологии строительства частных домов: плюсы и минусы

Строительные и отделочные материалы, безопасные для здоровья человека

Минеральная вата

Распространенный вариант для каркасной бани. Это легкий по весу и негорючий материал, устойчивый к грибкам и гниению, недорогой. Обладает хорошими звукоизоляционными свойствами. В магазинах предлагается как в рулонах, так и плитами. Специалисты рекомендуют монтировать минвату в два слоя, а при производстве работ использовать очки и респиратор (для защиты органов зрения и дыхания от мелких частиц материала).

Эковата

Эковату получают путем переработки макулатуры, с добавлением специальных составов, которые защищают от плесени и грибков и повышают огнестойкость материала. Эковата позволяет полностью закрыть зазоры, стыки и щели, а отсутствие усадки гарантирует равномерность слоя утеплителя на протяжении длительного срока эксплуатации. Также эковата является влагостойким материалом и хорошим звукоизолятором. Возможны два способа утепления: сухой (эковату засыпают в каркас и утрамбовывают) и влажный (используют специальное устройство, в котором утеплитель смешивается с водой и загоняется в полости стен).

Стекловата

Материал, популярный за счет невысокой стоимости. Огне- и влагостойкая, стекловата является хорошим теплоизолятором, невосприимчива химическим веществам. Продается в рулонах и плитах. При работе с материалом рекомендуют использовать очки, рукавицы и респиратор.

Жидкое утепление

Иногда называют термокраской за схожесть консистенции. Легко наносится – напылением. Выдерживает высокие температуры без воспламенения. Обладает хорошей адгезией с поверхностями любой конфигурации. Эффективен даже тонкий слой жидкого утепления, что позволяет не делать широкие рамы каркаса стен.


Фольгированный материал

Алюминиевой фольгой в качестве дополнительного теплоизолирующего слоя могут быть покрыты: минеральная или стекловата, вспененный полиэтилен. Комбинация материалов придает утеплителю прочность и устойчивость к влаге и пару, улучшает теплопроводность, дает защиту от огня.

Опилки

Это засыпной утеплитель. Экологичный и дешевый. Но в случае утепления каркасных бань на этом достоинства опилок заканчиваются. Дело в высокой вероятности возгорания (и даже самовозгорания) материала. Кроме того, опилки могут высыпаться из стыков и зазоров обрешетки, сваливаться внутри нее. В них легко заводятся грызуны и микроорганизмы-вредители.

Глина

На фоне разнообразия современных материалов для утепления, применение глины выглядит возвращением в средневековье. Тем не менее, подобный способ также приемлем. Прежде всего, в силу экологичности, надежности и невысокой стоимости материала. Смесь из глины проста в нанесении. Можно не волноваться о возможных возгораниях, а также о мышах и вредных насекомых.

Керамзит

Экологичный, легкий по весу и стойкий к химическим воздействиям материал. Обладает высокой тепловой проводимостью. Стоимость невысокая. Из явных недостатков для применения в строительстве каркасных бань – восприимчивость к влаге. Потому потребует обязательной хорошей паро- и гидроизоляции.


Как монтировать утеплитель

Теплоизолирующий слой располагают между деревянной обрешеткой и слоями паро- и гидроизоляции. Рекомендуется монтировать два слоя утеплителя: первый из рулонных материалов, второй – плиты. Нужно следить, чтобы не было воздушных прослоек между слоями теплоизоляции и паро- и гидрозащиты. Способ крепления будет зависеть от выбора утеплителя (сыпучие материалы, напыление, использование строительного степлера и т.д.).

Для синтетических утеплителей часто имеет значение, какой стороной располагать к помещению. Информация об этом должна быть указана на упаковке материала.


Утепление стен около печи и дымохода

Пространство около печи и дымохода потребует дополнительной защиты слоя утеплителя и рамы стены от воздействия высоких температур. Для этого рекомендуется использовать  базальтовые ткани, минерит, изолон, стекломагниевый лист.  Монтировать защиту можно или на пароизоляционный слой.

Дополнительной защитой материала теплоизоляции около печи может быть отделка стен клинкерной или терракторовой плиткой, керамогранитом.

Читайте также:

С чего начать строительство дома?

Современные материалы для строительства домов: краткий обзор

Технология постройки каркасных бань имеет целый ряд преимуществ. Среди них – стоимость и трудоемкость работ, сроки возведения здания. Сюда же следует отнести и возможность делать качественное утепление бани одновременно с процессом ее строительства. Причем сделать это может и непрофессионал. Главное – вникнуть в детали и нюансы процесса, грамотно выбрать подходящие материалы и выполнить работу аккуратно, соблюдая технологию.


proftula.ru

Строительство стен и крыши каркасной бани своими руками: опыт из первых рук

Запланировал я построить на своем дачном участке баню 6х4,5 м с парилкой, моечным отделением, комнатой отдыха и небольшим чердаком. Так как строиться решил «своими руками» (максимум – с привлечением к работе друзей), выбор пал на каркасную конструкцию. На мой взгляд, это самый простой вариант. К сегодняшнему дню, за 5 месяцев строительства, уже выставлен каркас; стены, потолок и крыша утеплены и обшиты финишными материалами (вагонка – на стенах и потолке, ондулин – на крыше). Пол пока еще в работе, поэтому про него – в следующий раз. Расскажу про все этапы этого, пока еще незаконченного, строительства с фотографиями, иллюстрирующими процесс.

Содержание:
  • 5 Оформление «пирога» потолка
    • 5.1 Монтаж пароизоляции
    • 5.2 Утепление потолка эковатой
    • 5.3 Обшивка чердака досками
  • 6 Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)
  • 7 Наружная отделка бани

Изготовление и установка каркаса стен

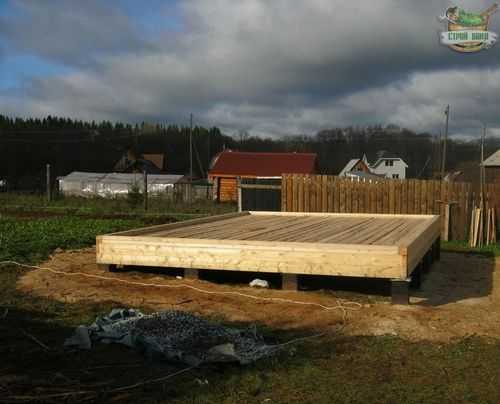

Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).

На столбчатом фундаменте с ростверком будет устанавливаться каркас бани

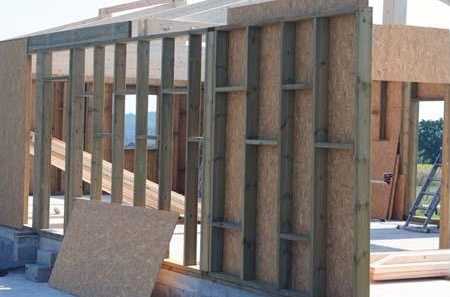

Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.

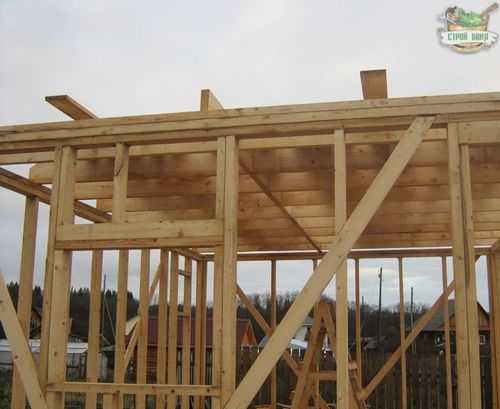

Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.

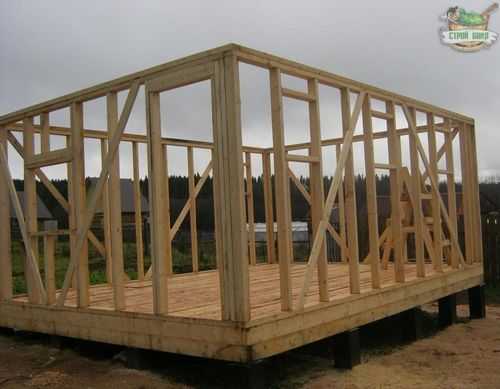

Установленный на ростверке каркас стен бани

Монтаж каркаса потолочного перекрытия и крыши

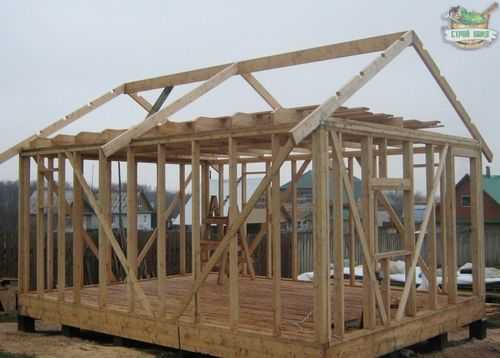

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.

8 потолочных балок смонтированы на верхнюю обвязку стен

Связи из трех балок

Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.

Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши.

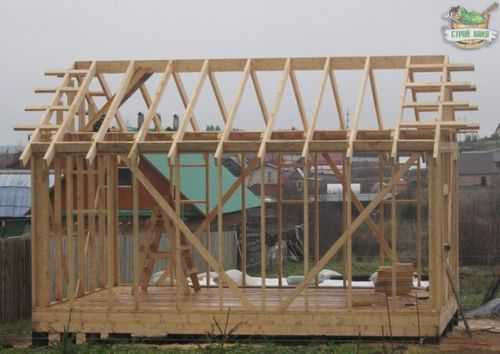

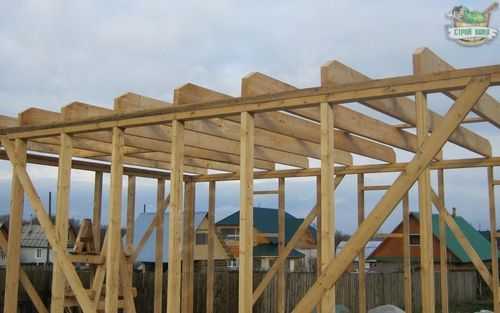

Монтаж стропил каркасной бани

Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.

В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.

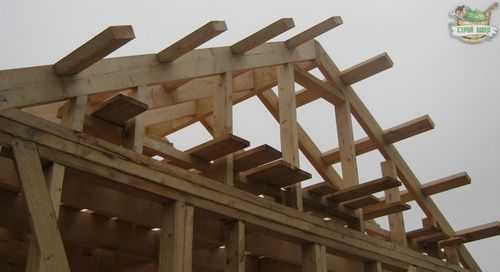

Консольные балки формируют вынос крыши

Готовая стропильная система крыши

Монтаж кровельного материала

Обрешетка крыши была обшита гидроизоляцией «Изоспан». Поверх нее – кровельным ондулином. Он монтируется довольно легко, листы прибиваются к обрешетке специальными гвоздями. Каждый следующий лист накладывается внахлест одной волной на волну предыдущего листа.

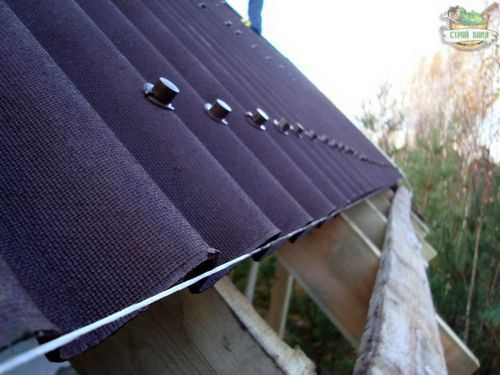

Монтаж ондулина на крыше каркасной бани

Оформление «пирога» стен на каркасе

Переходим к «пирогу» стен. У меня он выглядит следующим образом:

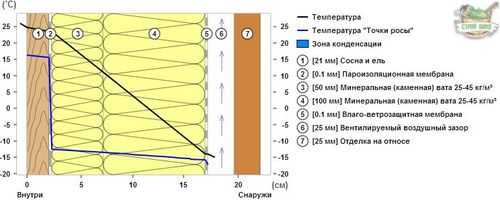

Схема «пирога» стен каркасной бани

Гидроизоляция и ветрозащита

Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.

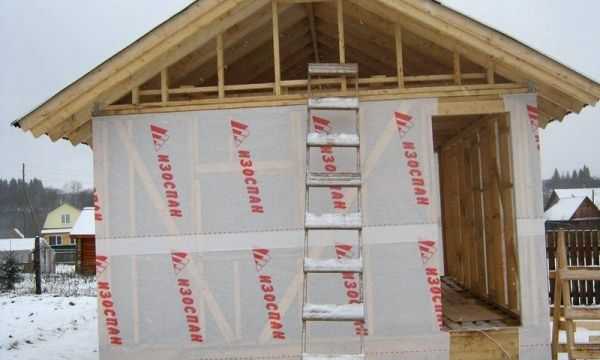

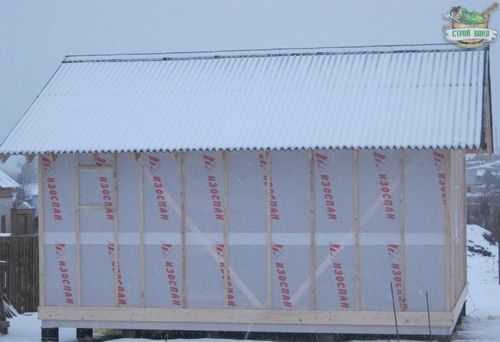

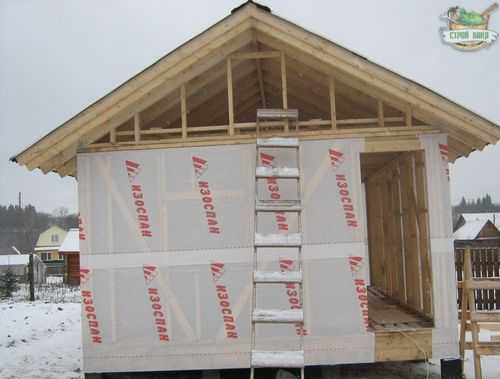

Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани

Монтаж контробрешетки

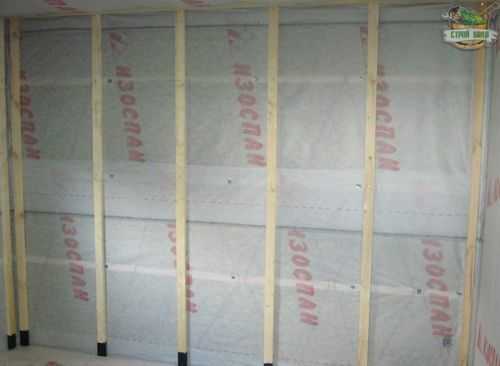

Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.

Монтаж контробрешетки на внешних стенах бани

Зашивка стен имитацией бруса (снаружи)

Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.

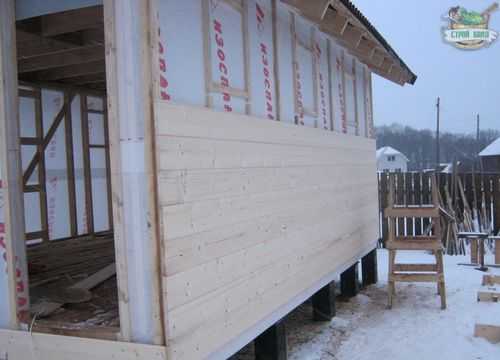

Обшивка стен имитацией бруса

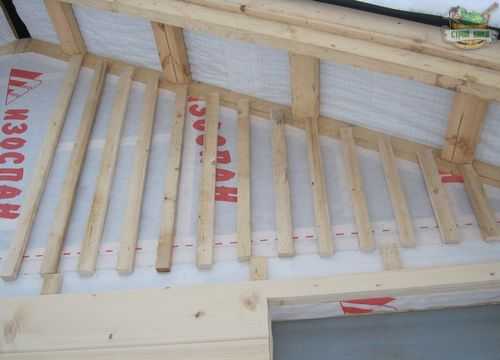

Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.

Монтаж реек (обрешетки) на фронтонах каркасной бани

Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.

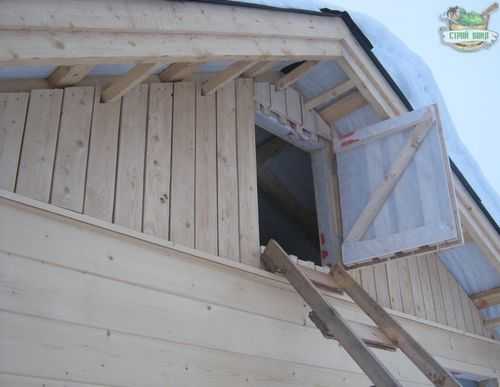

Дверца для чердачного люка каркасной бани

Утепление стен

Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.

Маты укладывались между стойками каркаса. Стандартная ширина матов 600 мм, поэтому шаг между стойками был выбран 625 мм. Так как ширина стоек -50 мм, то при таком шаге между стойками остается 575 мм, то есть на 25 мм меньше ширины матов «Rockwool». Благодаря этому утеплитель сжимается и плотно удерживается между стойками.

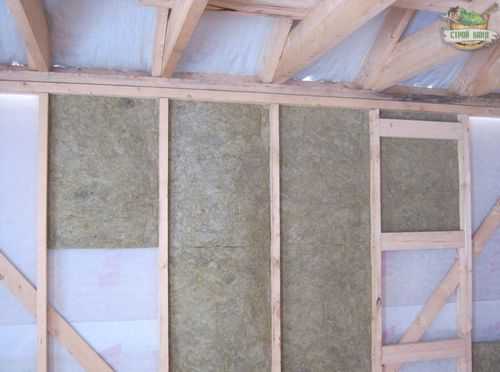

Укладка утепляющих матов «Rockwool» между стойками каркаса

Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.

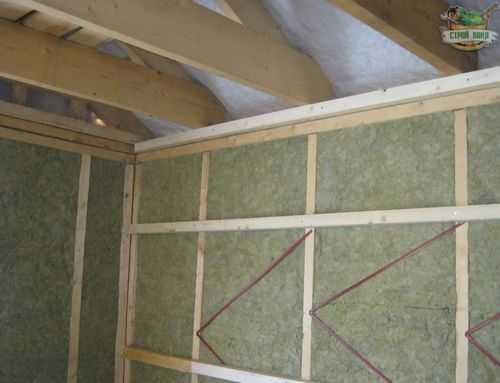

Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.

Третий слой утеплителя укладывается между рейками обрешетки

Пароизоляция стен

Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).

В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».

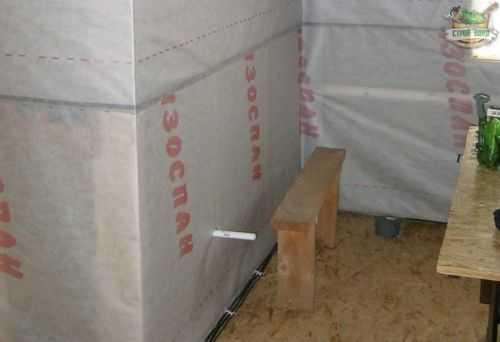

Пароизоляция стен в комнате отдыха

Оформление «пирога» потолка

«Пирог» потолка было решено сделать так:

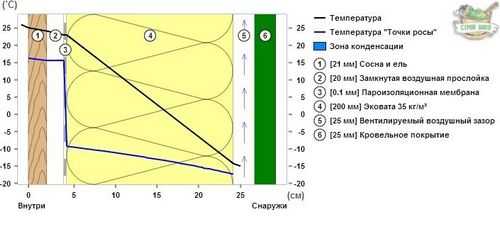

Схема «пирога» потолочного перекрытия каркасной бани

Монтаж пароизоляции

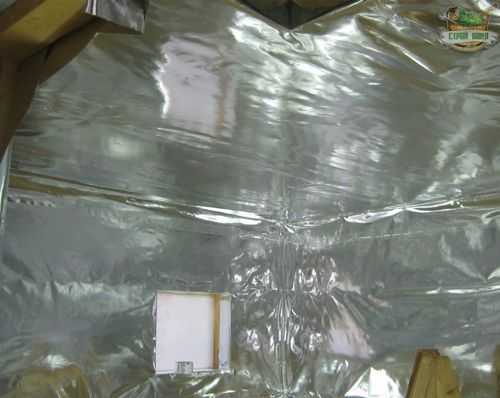

Вначале к потолочным балкам (изнутри бани) степлером были пристрелены листы пароизоляции. В парной и моечной — пароизоляция «Изоспан FB», в комнате отдыха — «Изоспан B».

Пароизоляционная фольга «Изоспан FB» на стенах и потолке в парилке

Утепление потолка эковатой

Поверх пароизоляции выполнена обрешетка – для дальнейшего крепления финишной обшивки (вагонки) и поддерживания теплоизоляции. Бруски обрешетки крепятся вдоль потолочных балок на саморезы.

Следующие работы по утеплению проводятся со стороны чердачного помещения. Утеплитель – эковата. Оптимальная плотность 35 кг /м3 – к ней я и стремился.

Взбивать эковату пришлось дрелью. Как я не старался, но распушить ее до 35 кг /м3 не получилось. После окончания засыпки подсчитал – вышло 44 кг /м3. Видимо идеальной плотности, взбивая эковату вручную, добиться сложно.

Готовый вспушенный материал засыпал на пароизоляцию. Чтобы вата не пылила, укрыл ее сверху обычной укрывной пленкой.

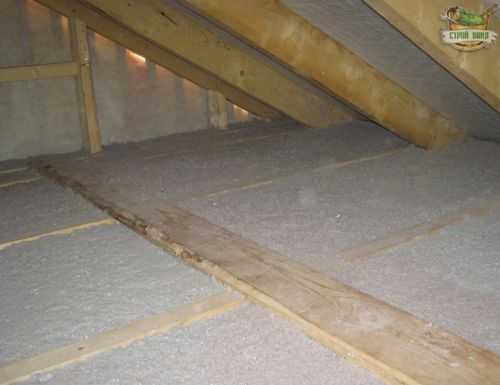

Потолок со стороны чердака утеплен эковатой

Обшивка чердака досками

На последнем этапе потолок (со стороны чердака) был зашит доской-дюймовкой шириной 150 мм.

Обшивка потолка (со стороны чердака) шлифованными досками

Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)

На стенах была выполнена обрешетка из бруса. Зашивалась она вагонкой (имитацией бруса) горизонтально при помощи саморезов.

Обрешетка для обшивки вагонкой внутренней поверхности стен бани

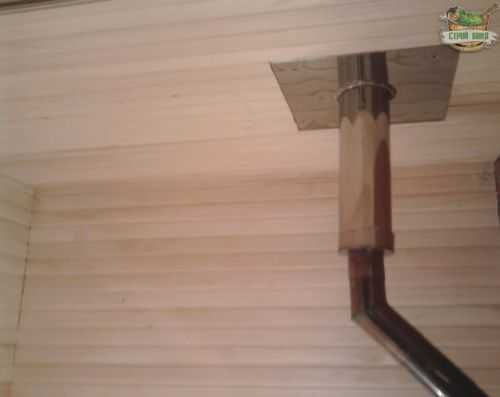

Вагонкой был обшит и потолок (на уже смонтированную ранее обрешетку).

Стены и потолок бани обшиты осиновой вагонкой

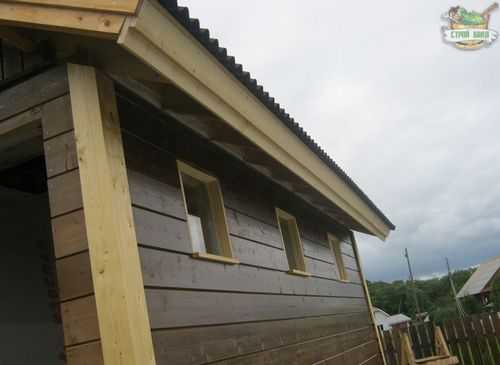

Наружная отделка бани

Наружная вагонка на стенах нуждается в дополнительной защите. Поэтому она была покрыта олифой, а после высыхания – двумя слоями краски «Tikkurila».

На финальном этапе отделки стен были зашиты углы и смонтирована ветровая доска. Посмотрите, разве моя каркасная баня отличается от дорогой брусовой постройки?

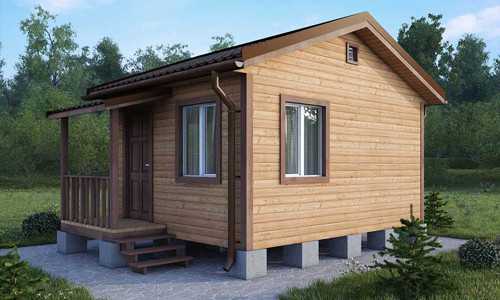

Каркасная баня, обшитая имитацией бруса, имеет и вид, и функциональность настоящей брусовой бани

Таким образом, мною, за несколько месяцев работы была возведена почти готовая каркасная баня. Главное, чем в такой конструкции нельзя пренебрегать – качественными гидро- и теплоизоляционными слоями. Если под каркасом не будет скапливаться влага, а теплоизолирующий слой сможет долго удерживать печное тепло внутри, качество парения в вашей каркасной бане будет таким же, как и в хорошем срубе.

Константин С.

Похожие статьи

www.sibear.ru

Как нужно правильно сделать пирог панельной бани?

Устройство каркасной бани с мансардой

Давайте вначале разберемся с терминами. Панельная баня – это баня, построенная из готовых панелей (чаще всего сэндвичей), поэтому ее состав Вы можете узнать из технических характеристик приобретаемых панелей. Производитель уже сам подобрал необходимые (конечно, с его точки зрения) утеплитель, пароизоляцию, ветро- и гидроизоляцию, внешнюю и внутреннюю обшивку. Повлиять на их состав Вы не можете – Вы просто можете приобрести у другого производителя стеновые панели с другим содержимым.

Та баня, пирог которой Вы описываете, называется каркасной, как показано на рисунке справа. Вы сначала делаете каркас стен, который наполняете каким-то утеплителем. Затем защищаете утеплитель от влаги снаружи ветро- и гидрозащитой, изнутри – парозащитой. Чтобы увеличить срок эксплуатации таких стен, Вы закрываете их с двух сторон обшивкой (а не обвязкой, как Вы написали). В этом случае Вы уже сами решаете, какие применить строительные материалы, основываясь на своем опыте или прислушиваясь к советам других.

Теперь давайте разбираться с предложенным Вами составом стены. Стандартный набор каркасной стены показан на рисунке слева. Основой является каркас из стоек. Чаще всего применяют деревянный брус сечением 150 х 150 мм для основных стоек и 150 х 100 (или даже 150 х 50) для промежуточных. По углам желательно сделать раскосы, чтобы усилить сопротивляемость конструкции ветровым нагрузкам.

Устройство каркасной стены

В качестве утеплителя чаще всего применяют минеральную вату, пенопласт, керамзит, смесь глины с опилками и др. Если в качестве утеплителя применяют минеральную вату или пенопласт, то укладывают его в несколько слоев с перекрытием, чтобы убрать возможность образования так называемых мостиков холода. Мне непонятно, зачем Вы хотите применить пенопласт в совокупности с пеноплексом? Кроме того, указанной толщины двух утеплителей для стены бани, которой Вы собираетесь пользоваться на протяжении всего года, явно мало, тем более для парилки.

Снаружи на каркас прибиваете, пристреливаете степлером гидроизоляцию (она же и ветрозащита), внутри – пароизоляцию. Такая последовательность нужна затем, что гидроизоляция защищает утеплитель от попадания влаги снаружи, а пароизоляция – изнутри. Вместо пароизоляции в парилке на каркас набивают фольгированный утеплитель.

Воздушный зазор внутри бани делают только в парилке. Это необходимо для того, чтобы фольга работала как зеркало для отражения излучения тепла. Для этого на фольгу набиваете обрешетку, которую зашиваете вагонкой. В остальных помещениях для стен можно применить имитацию бруса, просто зашить обрезной доской или применить влагостойкие плиты.

Шаг стоек зависит от ширины плит или рулонов применяемого утеплителя. Высота стоек в 2 м для парилки довольно мала, лучше применять высоту стен 2, 1 – 2, 2 м. Вообще высоту потолков в парилке выбирают, исходя из своего роста, чтобы было удобно махать веником стоя. В других помещениях высоту потолков лучше брать 2, 5 м.

Если применять минеральную вату, то ширину шага следует взять на 1 – 1, 5 см меньше, чтобы вставить маты с натягом. Можно и снаружи на гидрозащиту набить обрешетку и зашить стены сайдингом, лучше натуральным (деревянным). Образовавшийся воздушный зазор будет защищать утеплитель от внешней влаги. Также можно наружные стены оштукатурить по монтажной сетке, набитой поверх гидроизоляции. Вариантов множество. Но я надеюсь, что Вы поняли основной принцип создания пирога стены бани. Удачи Вам!

hotbanya.ru

Пирог стены каркасной бани своими руками

Издавна принято считать, что самая лучшая баня строится посредством применения древесины. Но в силу учета некоторых особенностей в настоящее время приходится задумываться о других, альтернативных материалах, которые возможно применять для постройки бани. Немаловажным фактором является дороговизна древесины на рынке. А приобретение дешевого материала грозит некачественной постройкой, требующей постоянной доработки. Другим фактором является фундамент, который просто необходим и обойдется недешево. Третьим моментом выступает время. То есть на постройку придется отвести достаточно длительный срок, ведь только на одну усадку уже готовой бани уйдет примерно год. В итоге получается, что баня сможет сослужить службу своему хозяину только через длительный период времени.

Устройство наружной стены каркасной бани.

Альтернативным вариантом на сегодняшний день выступает постройка каркасной бани своими руками, которая имеет ряд преимуществ.

Какими преимуществами обладает каркасная конструкция

Устройство внутренней части стены каркасной бани.

  1. Каркасная конструкция получится дешевле примерно в два раза по сравнению с построенной из бревен баней. Экономия возникает не только благодаря применению недорогих материалов, но и при выборе более простого вида фундамента. Идет значительная экономия во времени и в трудовых усилиях. К примеру, для возведения каркасной бани своими руками в теплое время года потребуется несколько недель и один-два помощника, чтобы было удобнее вести рабочий процесс.
  2. Постройка не даст усадки, поэтому отделка бани выполняется сразу же после завершения процесса строительства, поэтому не придется использование бани по прямому ее назначению откладывать на год, а то и больше.
  3. Утепление бани каркасного вида позволяет в итоге получить помещение, напоминающее термос, который длительное время может сохранять тепло, так как нет ни одной щели, через которую бы проходил ветер.
  4. Применяемые для утепления бани современные материалы обладают повышенной устойчивостью к огню (они не загорятся), поэтому вероятность возникновения снижается в разы.
  5. Отличная термоизоляция позволяет значительно сократить время прогревания бани. Чтобы баня целиком прогрелась, необходимо всего два-три часа. Это очень мало, ведь для прогревания деревянной бани потребуется как минимум в два раза больше времени. Отсюда можно сделать вывод об экономии еще и дров на растопку, в течение года получится большой процент сэкономленных дров.
  6. Каркасная конструкция позволяет использовать внешнюю обшивку, что позволяет придать бане неповторимый вид, выделить ее среди построек или, наоборот, вписать в стиль других рядом стоящих зданий.

Стеновой пирог каркасной бани

Устройство напольного перекрытия.

Очень часто, когда мы говорим о стене, в голове возникает картинка кирпичной кладки, но в настоящее время стена — не просто сложенные кирпичи или бетон, а очень сложная, многослойная конструкция.

Стена может быть сделана в несколько слоев, каждый из которых будет состоять из определенного строительного материала, сочетая в себе утеплители, кирпичи и другие необходимые в работе материалы.

Примером правильно изготовленного пирога может выступить следующее сочетание слоев:

  1. Брус толщиной минимум 150х50 для каркаса.
  2. Минеральный утеплитель, который расположится между каркасными стойками (можно использовать рулоны или маты минеральной ваты).
  3. ОСП плита толщиной минимум 15 мм.
  4. Обрешетка горизонтального типа.
  5. Утеплитель, необходимый для горизонтальной обрешетки.
  6. Пароизоляция (или ветроизоляция), допустимо применение многофункциональной мембраны.
  7. Обрешетка вертикального типа.
  8. Внешняя отделка.
  9. Материал для пароизоляции.
  10. Вагонка (или гипсокартон) для внутренней отделки.

Процесс создания стенового пирога

Этапы утепления бани снаружи.

Внешнее покрытие необходимо уложить на обрешетку, так создастся зазор для вентиляции (конденсат будет испаряться, а не скапливаться). Недопустимо размещение внешней отделки сразу на мембрану, чтобы не допустить слипания утеплителя с отделкой и его проседания.

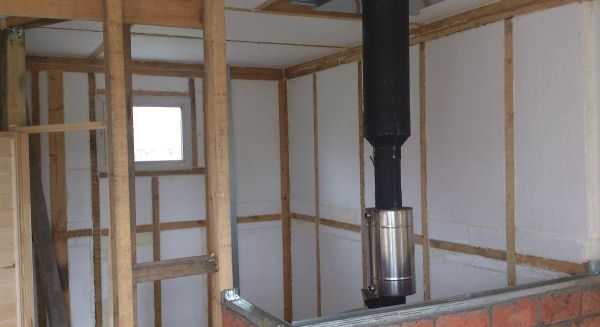

После того как будет возведен каркас, необходимо выполнить внутреннюю отделку, используя доски толщиной примерно 2-3 сантиметра. Лучше всего использовать древесину, которая не будет гнить при повышенной влажности, к таким можно отнести липу, осину, лиственницу. Выбранные листы прибиваются при помощи гвоздей к вертикально стоящим балкам. Для отделки очень части применяется вагонка деревянная, которая помогает еще и усиливать всю конструкцию, а не только создает приятный вид.

В качестве пароизолирующего материала допускается применение специальной пленки или пергамента. Размещение пленки происходит фольгой к стороне помещения, чтобы происходило более быстрое прогревание. Данный материал просто необходим для бани каркасного вида, чтобы избежать попадание влаги или конденсата на внутренние стены.

К пароизоляции прикладывается утеплитель для обеспечения нужного уровня термоизоляции. Гидроизоляция прикрепляется непосредственно к балкам. Далее производят обшивание внешних стен при помощи листов ЦСП или ОСП, прикрепляя их к балкам. Наружные стены бани обшиваются при помощи вагонки, сайдинга, блок-хауса, досок для придания конструкции подобающего вида.

Правила возведения стен и порядок действий

Пирог каркасной стены с дополнительным утеплением.

Перед началом строительства каркасной бани необходимо убедиться в полной готовности используемой в работе древесины. Она должна быть обязательно хорошо просушенной. Порода дерева может быть любой, в данном вопросе можно положиться на собственные предпочтения. Главное — не использовать в работе березу, которая очень быстро гниет, а все остальные виды деревьев подойдут для работы. Чаще всего выбор падает на липу, лиственницу или осину, которые отличаются низкой теплопроводностью и длительностью сохранения формы.

Для внешней обшивки лучше применять сосну или лиственницу, а для внутренней сгодятся все породы деревьев, но в большинстве случаев применяется осина.

После того как все работы будут закончены, наружные доски нужно покрыть антисептиком, а внутреннюю вагонку при возможности отшлифовать и после этого покрыть лаком для мебели, желательно двумя слоями. Целесообразной будет и специальная пропитка, которая необходима для всех помещений, кроме стен в мойке и парильном помещении.

Нижняя обвязка будет крепче, если она будет выполнена из крепкого бруса, подойдет брус с сечением 10х10 см. Его нужно будет соединить в углах и скрепить гвоздями. Получившаяся нижняя обвязка должна быть надежно закреплена, для этого угловые стойки необходимо установить на стальные штыри, так они не будут смещаться. Для создания верхней обвязки тоже можно применять деревянный брус. Для получения жесткого каркаса бани необходимо в углах разместить раскосы в количестве 8 штук. По стенам брусьями создаются промежуточные стойки.

Самым простым и доступным материалом для наружной обшивки бани считается вагонка (имитационного или декоративного вида). Расположение вагонки по внешней стене выполняют в горизонтальном направлении, предварительно положив пергамент, который будет выполнять роль гидроизоляции. Листы нужно выкладывать внахлест и проклеивать при помощи скотча, чтобы не допустить проникновения влаги внутрь.

Пароизоляция и утепление бани

Конструкция стены бани с пароизоляцией.

Опытные строители советуют для утепления стен использовать рулонный урсу толщиной в 50 мм. Закладывается она между стойками, расположенными вертикально, с поочередным прибиванием реек к ним. В отдельных местах допускается прибивание непосредственно к наружным доскам, но выполнять это можно только при помощи специальных гвоздей, у которых под головкой расположена резиновая шайба.

Негативным для каркасной бани является образование влаги зимой, когда в бане жарко. Именно для таких моментов необходима пароизоляция. На данный момент оптимальным вариантом является полиэтиленовая пленка, которую следует разместить под внутренней вагонкой.

Важно заметить, что для парильного отделения потребуется обшивка из качественной пароизоляции. Хорошим примером такого вида пароизоляции выступают алюминиевая фольга, пароизоляционная пленка, пергамин и прочие материалы. Для данного помещения нежелательным является использование рубероида или толя из-за специфического запаха, который будет выделяться при нагревании.

Таким образом, получается стеновой пирог, состоящий из следующих слоев:

  • слой наружной вагонки;
  • слой пергамина;
  • слой утеплителя;
  • слой полиэтиленовой пленки;
  • слой внутренней вагонки.

Очень важно, чтобы внутри стены образовался небольшой зазор в 5 см толщиной.

Отдельное внимание уделяется парильному помещению, где следует уложить теплоизолятор фольгой внутрь, чтобы получить термосный эффект.

Внешняя отделка стен

Неважно, что каркасная сауна будет недорогим вариантом бани, ей можно придать очень дорогой и эксклюзивный внешний вид, причем необязательно обходиться простым окрашиванием стен. Благодаря большому количеству современных строительных материалов можно придать стенам бани достойный внешний вид. Стены с внешней стороны можно отделать термопанелями, облицовочным кирпичом, виниловым сайдингом, блок-хаусом.

Здесь важным является фантазия мастера, который сможет из каркасного варианта бани сделать красивое и функциональное помещение.

It has long been accepted that the best sauna is built through the use of wood. But due account of some of the features now have to think about other alternatives to materials that may be used for the construction of the bath. Another important factor is the high cost of wood on the market. A purchase cheaper material facing substandard construction, requiring constant revision. Another factor is the foundation, which is a must and will be costly. A third point appears time. That is for the construction have to take quite a long time, because only one shrinkage has finished baths will take about a year. In the end, it turns out that the bath can do a service to his master only through a long period of time.

The unit exterior wall framing baths.

The alternative today stands construction framing baths with their own hands, which has several advantages.

What advantages has the frame structure

The device inside of the wall framing baths.

  1. frame structure get cheaper by about half compared to the built of logs bath. Savings occur not only through the use of inexpensive materials, but also in the choice of a simpler form of the foundation. There is a significant savings in time and labor effort. For example, for the construction of the carcass baths with their hands in the warmer months, it takes a few weeks and one or two assistants, to make it easier to conduct workflow.
  2. Construction will not shrink, so the finishing bath is performed immediately after the completion of the process, so do not have to use the bath for its intended purpose it put off for a year, maybe more.
  3. Warming bath frame type allows you to eventually get a room resembling a thermos, which for a long time can keep warm, since there is no gap through which a blast of wind passed.
  4. Applicable for warming bath Modern materials have a high resistance to fire (they do not light up), so the probability of occurrence decreases significantly.
  5. Excellent thermal insulation can significantly reduce the time warm baths. To warm the entire room, you need only two or three hours. It is very small, because in warm wooden baths will take at least twice as much time. From this we can conclude about the economy and even firewood kindling in a large percentage of the savings get firewood during the year.
  6. Frame design allows the outer skin, which allows the bath to give a unique look to stand out from the buildings or, conversely, to write in the style of other adjacent buildings.

Wall framing cake baths

The unit of floor slab.

Very often, when we speak of the wall, there is a picture in my head of brickwork, but now the wall — not just stacked bricks or concrete, and very complex, multi-layered structure.

The wall can be made in several layers, each of which will consist of a certain building material, combining insulation bricks and the other necessary materials.

An example of a properly made cake can be made by the following combination of layers:

  1. Beam thickness at least 150h50 carcass.
  2. Mineral insulation, which is located between the frame struts (you can use rolls of mats or mineral wool).
  3. OSB plate with a minimum thickness of 15 mm.
  4. Crate horizontal type.
  5. Insulation required for horizontal battens.
  6. Vapor barrier (or wind insulation), permitted the use of a multifunctional membrane.
  7. Crate vertical type.
  8. Exterior finish.
  9. The material for the vapor barrier.
  10. Molded (or drywall) for interior decoration.

The process of creating a wall of cake

Stages warming bath outside.

The outer cover is necessary to lay on the crate, so will create a gap for ventilation (condensate would evaporate and not accumulate). Of unacceptable external finish directly on the membrane, to prevent sticking insulation finish and sagging.

Once the frame is erected, it is necessary to perform interior trim, using the board thickness of about 2-3 centimeters. It is best to use wood that will not rot in a damp environment, such include linden, aspen, larch. Selected sheets are nailed with nails to the beams standing upright. For finishing very often used wooden paneling which helps to further and strengthen the entire structure, not only creates a pleasant view.

As paroizoliruyuschego material is allowed to use a special foil or parchment. Placing the film to the side of the foil occurs premises to occur faster warming. This material is a must for a bath type frame to prevent ingress of moisture or condensation on the interior walls.

By the insulation vapor barrier is applied to provide the desired level of thermal insulation. Waterproofing is attached directly to the joists. Then make lacing the outer walls using sheets DSP or GSP, attaching them to the joists. The exterior walls are sheathed using bath linings, siding, block-house, to give boards design befitting look.

Rules walling and procedures

Pie framing walls with additional insulation.

Before the construction of the carcass baths must ensure full readiness used in the wood. It should always be well dried. Wood specie can be any, can rely on their own preferences in this matter. The main thing — do not use in the birch tree, which very quickly decay, and all other kinds of trees suitable for the job. Most often the choice falls on linden, larch and aspen, which have low thermal conductivity and lasting shape retention.

For the outer skin is better to use pine or larch, and for interior will fit all types of trees, but in most cases is used aspen.

Once all the work is finished, the exterior of the board must be covered with antiseptic, and the inner linings of opportunity sanded and then varnished furniture, preferably two layers. It will be better and special impregnation, which is necessary for all rooms, except the walls in the sink, and sauna room.

Bottom rail will be stronger if it is made of strong timber, suitable timber with a section of 10×10 cm. It will need to connect the corners and staple nails. The resulting lower rail must be securely fastened to this corner posts must be installed on steel studs, so they will not move. It can also be used wooden beams to create the top trim. For rigid skeleton bath is necessary to place in the corners of bracing in the amount of 8 pieces. On the walls of the intermediate beams are racks.

The simplest and most accessible material for the outer skin is considered baths lining (imitation or ornamental species). Location lining on the outer wall is performed in the horizontal direction, previously putting the parchment, which will serve as waterproofing. The sheets need to overlap and spread prokleivat using adhesive tape to prevent penetration of moisture inside.

Vapor baths and warming

The construction of the wall of the bath with a vapor barrier.

Experienced builders are advised to use the insulation of walls rolled Ursu 50 mm thick. Mortgaging it between the uprights, positioned vertically, with alternate strips nailing them. In some places it allowed nailing directly to the outer boards, but it is possible to perform only by means of special nails in which a head is a rubber washer.

Negative for framing baths is the formation of moisture in the winter, when the hot bath. It is for these moments requires a vapor barrier. At the moment, the best option is a plastic film, which should be placed under the inner lining.

It is important to note that for separating steam bath require plating of high-quality vapor barrier. A good example of this type of vapor barrier stand aluminum foil vapor barrier film, asphalt and other materials. For this space it is undesirable to use tar paper or roofing due to a specific smell, which will be released upon heating.

Thus, a wall cake, consisting of the following layers:

  • the outer lining layer;
  • glassine layer;
  • a layer of insulation;
  • polyethylene film layer;
  • layer inner lining.

It is important that a small gap is formed in a thickness of 5 cm inside the wall.

Special attention is paid to the steam room, which should be put into the insulator foil to get the thermos effect.

The outer wall decoration

No matter what the skeleton is a sauna bath inexpensive option, it is possible to give a very expensive and exclusive appearance, not necessarily do simple painting walls. Due to the large number of modern building materials can make the walls of the bath decent appearance. The walls on the outside can be finished thermopanels, facing brick, vinyl siding, block-house.

It is important to masters of fantasy, which can from the carcass options baths make a beautiful and functional space.

З давніх-давен прийнято вважати, що найкраща лазня будується за допомогою застосування деревини. Але в силу обліку деяких особливостей в даний час доводиться замислюватися про інших, альтернативних матеріалах, які можливо застосовувати для будівлі лазні. Важливим фактором є дорожнеча деревини на ринку. А придбання дешевого матеріалу загрожує неякісної будівництвом, що вимагає постійного доопрацювання. Іншим фактором є фундамент, який просто необхідний і обійдеться недешево. Третім моментом виступає час. Тобто на будівництво доведеться відвести достатньо тривалий термін, адже тільки на одну усадку вже готової лазні піде приблизно рік. У підсумку виходить, що лазня зможе стати в пригоді свого господаря тільки через тривалий період часу.

Пристрій зовнішньої стіни каркасної лазні.

Альтернативним варіантом на сьогоднішній день виступає споруда каркасної лазні своїми руками, яка має ряд переваг.

Якими перевагами володіє каркасна конструкція

Пристрій внутрішньої частини стіни каркасної лазні.

  1. каркасна конструкція вийде дешевше приблизно в два рази в порівнянні з побудованої з колод лазнею. Економія виникає не тільки завдяки застосуванню недорогих матеріалів, але і при виборі більш простого виду фундаменту. Йде значна економія в часі і в трудових зусиллях. Наприклад, для зведення каркасної лазні своїми руками в теплу пору року буде потрібно кілька тижнів і один-два помічника, щоб було зручніше вести робочий процес.
  2. Споруда не дасть усадки, тому обробка лазні виконується відразу ж після завершення процесу будівництва, тому не доведеться використання лазні за прямим її призначенням відкладати на рік, а то і більше.
  3. Утеплення лазні каркасного виду дозволяє в підсумку отримати приміщення, що нагадує термос, який тривалий час може зберігати тепло, так як немає жодної щілини, через яку б проходив вітер.
  4. Застосовувані для утеплення лазні сучасні матеріали мають підвищену стійкість до вогню (вони не займуться), тому ймовірність виникнення знижується в рази.
  5. Відмінна термоізоляція дозволяє значно скоротити час прогрівання лазні. Щоб лазня цілком прогрілася, необхідно всього дві-три години. Це дуже мало, адже для прогрівання дерев’яної лазні потрібно як мінімум в два рази більше часу. Звідси можна зробити висновок про економію ще й дров на розпалювання, протягом року вийде великий відсоток зекономлених дров.
  6. Каркасна конструкція дозволяє використовувати зовнішню обшивку, що дозволяє надати лазні неповторний вигляд, виділити її серед будівель або, навпаки, вписати в стиль інших поруч розташованих будинків.

Стіновий пиріг каркасної лазні

Пристрій підлогового перекриття.

Дуже часто, коли ми говоримо про стіні, в голові виникає картинка цегляної кладки, але в даний час стіна — не просто складені цеглини або бетон, а дуже складна, багатошарова конструкція.

Стіна може бути зроблена в кілька шарів, кожен з яких буде складатися з певного будівельного матеріалу, поєднуючи в собі утеплювачі, цеглу та інші необхідні в роботі матеріали.

Прикладом правильно виготовленого пирога може виступити наступне поєднання шарів:

  1. Брус товщиною мінімум 150х50 для каркаса.
  2. Мінеральний утеплювач, який розташується між каркасними стійками (можна використовувати рулони або мати мінеральної вати).
  3. ОСП плита товщиною мінімум 15 мм.
  4. Решетування горизонтального типу.
  5. Утеплювач, необхідний для горизонтальної обрешітки.
  6. Пароізоляція (або вітроізоляція), допустимо застосування багатофункціональної мембрани.
  7. Решетування вертикального типу.
  8. Зовнішня обробка.
  9. Матеріал для пароізоляції.
  10. Вагонка (або гіпсокартон) для внутрішньої обробки.

Процес створення станового пирога

Етапи утеплення лазні зовні.

Зовнішнє покриття необхідно укласти на обрешітку, так створиться зазор для вентиляції (конденсат буде випаровуватися, а не накопичуватися). Неприпустимо розміщення зовнішньої обробки відразу на мембрану, щоб не допустити злипання утеплювача з обробкою і його просідання.

Після того як буде зведений каркас, необхідно виконати внутрішню обробку, використовуючи дошки товщиною приблизно 2-3 сантиметри. Найкраще використовувати деревину, яка не буде гнити при підвищеній вологості, до таких можна віднести липу, осику, модрину. Вибрані листи прибиваються за допомогою цвяхів до вертикально стоїть балках. Для обробки дуже частині застосовується вагонка дерев’яна, яка допомагає ще й посилювати всю конструкцію, а не тільки створює приємний вигляд.

Як пароізолірующую матеріалу допускається застосування спеціальної плівки або пергаменту. Розміщення плівки відбувається фольгою до сторони приміщення, щоб відбувалося більш швидке прогрівання. Даний матеріал просто необхідний для лазні каркасного виду, щоб уникнути потрапляння вологи або конденсату на внутрішні стіни.

До пароізоляції прикладається утеплювач для забезпечення потрібного рівня термоізоляції. Гідроізоляція прикріплюється безпосередньо до балок. Далі проводять обшивання зовнішніх стін за допомогою листів ЦСП або ОСП, прикріплюючи їх до балок. Зовнішні стіни лазні обшиваються за допомогою вагонки, сайдингу, блок-хауса, дощок для додання конструкції належного вигляду.

Правила зведення стін і порядок дій

Пиріг каркасної стіни з додатковим утепленням.

Перед початком будівництва каркасної лазні необхідно переконатися в повній готовності використовуваної в роботі деревини. Вона повинна бути обов’язково добре просушеної. Порода дерева може бути будь-який, в даному питанні можна покластися на власні переваги. Головне — не використовувати в роботі березу, яка дуже швидко гниє, а все решта види дерев підійдуть для роботи. Найчастіше вибір падає на липу, модрину або осику, які відрізняються низькою теплопровідністю і тривалістю збереження форми.

Для зовнішньої обшивки краще застосовувати сосну або модрину, а для внутрішньої згодяться всі породи дерев, але в більшості випадків застосовується осика.

Після того як всі роботи будуть закінчені, зовнішні дошки потрібно покрити антисептиком, а внутрішню вагонку при можливості відшліфувати і після цього покрити лаком для меблів, бажано двома шарами. Доцільною буде і спеціальне просочення, яка необхідна для всіх приміщень, крім стін в мийці і парильному приміщенні.

Нижня обв’язка буде міцніше, якщо вона буде виконана з міцного бруса, підійде брус з перетином 10х10 см. Його потрібно буде з’єднати в кутах і скріпити цвяхами. Отримана нижня обв’язка повинна бути надійно закріплена, для цього кутові стійки необхідно встановити на сталеві штирі, так вони не будуть зміщуватися. Для створення верхньої обв’язки теж можна застосовувати дерев’яний брус. Для отримання жорсткого каркаса лазні необхідно в кутах розмістити розкоси в кількості 8 штук. По стінах брусами створюються проміжні стійки.

Найпростішим і доступним матеріалом для зовнішньої обшивки лазні вважається вагонка (імітаційного або декоративного виду). Розташування вагонки по зовнішній стіні виконують в горизонтальному напрямку, попередньо поклавши пергамент, який буде виконувати роль гідроізоляції. Листи потрібно викладати внахлест і проклеювати за допомогою скотча, щоб не допустити проникнення вологи всередину.

Пароізоляція та утеплення лазні

Конструкція стіни лазні з пароізоляцією.

Досвідчені будівельники радять для утеплення стін використовувати рулонний урсу товщиною в 50 мм. Закладається вона між стійками, розташованими вертикально, з почерговим прибиванням рейок до них. В окремих місцях допускається прибивання безпосередньо до зовнішніх дощок, але виконувати це можна тільки за допомогою спеціальних цвяхів, у яких під головкою розташована гумова шайба.

Негативним для каркасної лазні є утворення вологи взимку, коли в лазні жарко. Саме для таких моментів необхідна пароізоляція. На даний момент оптимальним варіантом є поліетиленова плівка, яку слід розмістити під внутрішньої вагонкою.

Важливо зауважити, що для парильного відділення потрібно обшивка з якісної пароізоляції. Хорошим прикладом такого виду пароізоляції виступають алюмінієва фольга, пароізоляційна плівка, пергамін та інші матеріали. Для даного приміщення небажаним є використання руберойду або толю через специфічного запаху, який буде виділятися при нагріванні.

Таким чином, виходить стіновий пиріг, що складається з наступних шарів:

  • шар зовнішньої вагонки;
  • шар пергаміну;
  • шар утеплювача;
  • шар поліетиленової плівки;
  • шар внутрішньої вагонки.

Дуже важливо, щоб усередині стіни утворився невеликий зазор в 5 см завтовшки.

Окрема увага приділяється парильного приміщення, де слід укласти утеплювач фольгою всередину, щоб отримати термосного ефект.

Зовнішня обробка стін

Неважливо, що каркасна сауна буде недорогим варіантом лазні, їй можна надати дуже дорогий і ексклюзивний зовнішній вигляд, причому необов’язково обходитися простим фарбуванням стін. Завдяки великій кількості сучасних будівельних матеріалів можна додати стінам лазні гідний зовнішній вигляд. Стіни із зовнішнього боку можна обробити термопанелями, облицювальною цеглою, вініловим сайдингом, блок-хаусом.

Тут важливим є фантазія майстра, який зможе з каркасного варіанта лазні зробити красиве і функціональне приміщення.

stroystory.ru

Пирог стены бани и сауны, правильный расчет

Процесс утепления бани включает такие этапы как утепление потолка, стен и пола. Соблюдаются они в указанной последовательности. Остановимся на вопросе утепления стен. Хотя сама технология применима и к другим видам строений, для бани есть свои особенности, которые нужно учитывать.

«Пирог» утепления стен

Первым делом необходимо устранить все недоделки. Важно заделать щели и проверить, насколько герметичны соединения. Когда все недоработки исправлены, можно приступать к теплоизоляции стен.

«Пирог» стены состоит из следующих элементов:

  • сама стена с набитыми на нее брусками;
  • теплоизолятор между этими брусками;
  • пароизолятор;
  • обрешетка, сделанная из планок, удерживающая материалы и предназначенная для монтажа отделки.

Технология укладки

На стену сначала крепят бруски. В эту обрешетку позже нужно будет вставить теплоизолятор, толщина которого будет равна толщине брусков. Бруски должны быть такой толщины, какой ожидается, что будет теплоизоляция. Пароизолятором чаще всего является алюминиевая фольга. Затем устанавливается обрешетка под «вагонку».

Саму «вагонку» лучше всего крепить горизонтально, так как образовавшийся на пароизоляции конденсат сможет стекать вниз без препятствий, ведь обрешетка будет прикреплена вертикально.

Важно измерить, какова действительная ширина утеплителя. Бруски нужно набивать на расстоянии на 1 см меньше ширины утеплителя. Тогда последний будет плотно прилегать, не давая проникнуть холоду.

Если расстояние соблюдено правильно, утеплитель держится крепко. Для уверенности же можно прикрепить его нержавеющими шурупами и шайбами. Герметичность теплоизолятора крайне важна. Ведь если под ним образуется влага, он может потерять свои свойства. Все стыки нужно проклеить алюминиевым скотчем.

Лучшим пароизолятором по праву считается фольга. Ее преимущество в том, что она может удерживать влагу, а также отражать в помещение тепло, что особенно важно для бани. Выбрав фольгу, можно сэкономить время на прогрев бани. Станет легче поддерживать температуру. А это снизит нагрузку на печь.

Полосы пароизолятора должны перекрываться на 5 см, не меньше. Стыки нужно проклеить фольгированным скотчем. Пароизоляция крепится к брускам скобами. Места соединения также проклеиваются скотчем, чтобы влага не попала на теплоизоляцию.

Когда «пирог» собран, на выступающие бруски набивается еще одна обрешетка из планок. Предназначена она для монтажа закрепления материалов. Она же служит для монтажа внутренней отделки стен бани.

Утепление парилки

Утепление парилки является самым проблемным шагом в процессе утепления бани. Дело в том, что именно в парилке присутствует самая высокая температура, а также влажность. В таких условиях из многих материалов начинают выделяться вредные для здоровья вещества. Поэтому крайне важно грамотно выбирать вид утеплителя.

В качестве утеплителя ни в коем случае не подходит пенопласт, а также пенополистирол. Нагреваясь, эти материалы выделяют ядовитые вещества. Это относится и ко многим, даже натуральным, материалам. Безвредные при нормальной температуре, они становятся ядовитыми при нагреве. Поэтому стоит изучить характеристики применяемого материала.

В качестве утеплителя стен саун и бань прекрасно подойдет специальный фольгированный утеплитель.

Как видно, утепление стен бани не является очень сложным процессом. Просто оно требует соблюдения определенной последовательности и знания основных нюансов. Зато результат такого труда стоит того. Вы получите баню, принимать процедуры, в которой будет настоящим удовольствием.

banyamsk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
