Расчет теплопроводности стены формула: Толщина наружных стен дома с примером расчета на газобетоне

Толщина наружных стен дома с примером расчета на газобетоне

Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м²·°С/Вт), где:

δ – толщина материала, м;

λ – удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину R_общ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2.

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче R_о (м²·°С/Вт) ограждающей конструкции рассчитывается как

R_о = R₁+ R₂+R₃, где:

R₁=1/α_вн, где α_вн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м² × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R₂ = 1/α_внеш, где α_внеш – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м² × °С), принимаемый по таблице 8 СП 23-101-2004;

R₃ – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи α_внеш равным 10,8 Вт/(м²·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Уточненные значения градусо-суток отопительного периода,  указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: R_req= 0,00035·5400 + 1,4 = 3,29 м²°C/Вт
2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.

Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:

R_общ= R₁+ R₂+…+ R_n+ R_a.l где:

R₁-R_n – термосопротивления различных слоев

R_{a. l} – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)

Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок – 400 мм, минеральная вата – ? мм, облицовочный кирпич – 120 мм) при значении сопротивления теплопередаче 3,4 м²*Град С/Вт (г. Оренбург).

R=Rшлакоблок+Rкирпич+Rвата=3,4

Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м²×°С/Вт

Rкирпич = δ/λ = 0,12/0,6 = 0,2 м²×°С/Вт

Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м²×°С/Вт (<3,4).

Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м²×°С/Вт

δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).

Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.

Расчет толщины стен

Стены должны быть теплыми! Что такое теплые? Это по теплопроводности опережающие СНиП! Для начала нужно разобраться какими они должны быть в соответствии со СНиПом. Это не так сложно, как кажется на первый взгляд.

Первым делом возникает вопрос: “а сколько дней в году длиться отопительный сезон?”, может нам вообще ничего отапливать не надо и живем мы в Индии… Однако суровые реальности подсказывают, что из 365 дней 202 температура воздуха ≤ 8 °C. Но это в моей Липецкой области, а в вашей наверняка другие цифры. Какие? На этот вопрос вам ответит СНиП 23-01-99. В нем ищем таблицу №1 в ней ищем 11 столбик и свой населенный пункт. Цифра на пересечении и есть количество дней где температура ниже 8 градусов.

Зачем все это было нужно? Для того чтобы открыть СНиП 23-02-2003, найти в нем формулу, и определить градусо-сутки отопительного периода. Величина показывает температурную разницу наружного и внутреннего воздуха, то есть “на сколько нагревать”.

Ну узнали… Толк-то от этого какой? А такой! На Данном этапе мы получаем какую-то цифру, в моем случае получилась 5050. По этой цифре, того же самого СНиПа в таблице 4 ищем чему равно нормируемое значение сопротивление теплопередаче стен (3-й столбик). Получается что-то между 2,8-3,5 путем интерполяции находим точное значение (если надо и интересно) или берем максимальное. У меня получилось 3,2°С/Вт.

Теперь, чтобы посчитать толщину стены, нам необходимо воспользоваться формулой R = s / λ (м2•°С/Вт). Где R – сопротивление теплопередаче, s – толщина стены (м), а λ – теплопроводность. Теперь представим, что мы решили построить свою стену из газосиликатных блоков, полностью. В моем случае это блоки Липецкого силикатного завода. Нужно узнать коэффициент теплопроводности. Для этого идем на сайт производителя вашего материала, находим свой материал и смотрим описания характеристик. В моем случае это блоки из ячеистого бетона и коэффициент теплопроводности равен 0,10-0,14.

Хорошая получилась стена. И дорогая. Наверное есть способ сэкономить… Что если мы возьмем блок толщиной 20 см и сделаем из него стену. Получим сопротивление теплопередачи у такой стены равное 1,43 (м2•°С/Вт), а в нашем регионе 3,2 (м2•°С/Вт). Маловато будет! А что если мы сделаем многослойную стену и снаружи стены используем пенопласт, а лучше минеральную вату, потому как они с примерно одинаковыми коэффициентами теплопроводности, но минвата экологически чище и не горит к томуже. Да и мышки ее как-то не жалуют. Нам осталось добрать теплопередачи… 3,2 – 1,43 = 1,77 (м2•°С/Вт). Теперь тут опять все просто. Так как стена у меня трехслойная и снаружи еще обложена кирпичом, то нужно подобрать утеплитель который лучше всего подходит для этого дела. Я выбрал ROCKWOOL КАВИТИ БАТТС максимально обозначенная теплопроводность у него λ = 0,041 Вт/(м·К) по ней и посчитал, S = 1.

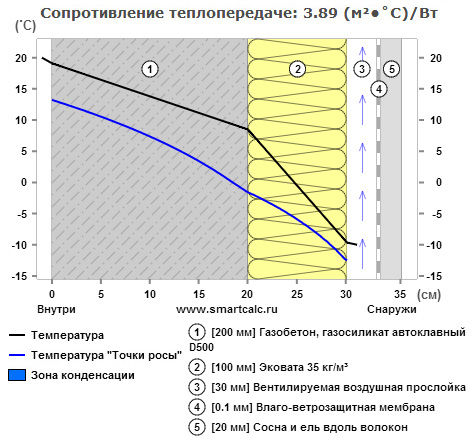

Далее немного про паропроницаемость стен.

P.S.: Если в ручную считать немного лень, то вот тут я наваял калькулятор, который работает по этой формуле. Правда, он пока считает только однослойные стены.

Расчет теплопроводности стены – правила

Каждый, кто строит дом или же собирается проводить ремонт, задается вопросом: какой толщины делать стены, какую теплоизоляцию и какой утеплитель лучше всего использовать.

Именно ответы на эти вопросы позволят сделать любой дом или квартиру уютными, комфортными и удобными для проживания.

Опять же, использование некачественных материалов и в недостаточных количествах, игнорирование утепления, как такового, могут привести к весьма печальным последствиям.

В таком доме просто будет сложно жить как в жару, так и в морозы. Температура в комнатах будет мало отличаться от температуры на улице.

Поэтому следует выяснить, какой же толщины должна быть теплоизоляция конкретно для вашего случая.

Как лучше поступить

На сегодняшний день это можно сделать самостоятельно: произвести необходимые расчеты, выяснить оптимальные материалы для работы и самостоятельно их установить.

Можно предпочесть работу заказу крупной фирме, которая сможет за отдельную плату совершить точный расчет, подобрать материалы и приступить к их монтажу.

Конечно, в случае, если вы все сделаете сами, претензии выдвигать будет некому.

В случае с фирмой, вы сможете пожаловаться на некачественную, недобросовестную работу или же когда требуемый эффект от произведенных работ не был достигнут.

Или же вы сможете это сделать самостоятельно. Многие заблуждаются, думая, что сами не в состоянии произвести расчеты, подсчитать, сколько теплоизоляции для работы будет необходимо на комнату, квартиру или же дом. Это сделать необычайно просто, ведь рассчитать толщину необходимой теплоизоляции можно довольно просто: на всех материалах производители указывают коэффициент теплопроводности.

В чем необходимость расчета теплопроводности и монтажа теплоизоляции

Как уже говорилось, на это есть ряд причин:

• отсутствие или недостаточность теплоизоляции приведет к промерзанию стен;
• есть вероятность переноса так называемой точки росы, что, в свою очередь, вызовет появление конденсата на стенах, добавит излишнюю влажность в помещениях;
• в жаркое время в помещениях будет хуже, чем под ярким солнцем на улице; в таких домах будет жарко, душно и неуютно.

Опять же, приведенные выше причины принесут вам и новые проблемы: та же влажность будет способствовать порче как используемых внутри помещения строительных материалов, так и мебели, техники. Это, в свою очередь, заставит вас тратить деньги на ремонт, обновление, приобретение новых вещей. Пример подобного можно с легкостью увидеть ниже.

Так что теплоизоляция – это залог сохранности ваших денег в дальнейшем.

Как рассчитывать толщину теплоизоляции

Чтобы просчитать необходимую толщину, следует знать величину теплосопротивления, которая является постоянной, значение имеет разное, в зависимости от географического положения, то есть разное для каждого отдельно взятого района. За основу возьмем следующие показатели: теплосопротивление стен – 3.5м²*К/Вт, а потолка – 6м²*К/Вт. Первое значение назовем R1, а второе, соответственно, R2.

При расчетах стен или же потолка, или же пола, состоящих из более чем одного слоя, следует просчитать теплосопротивление каждого из них, а затем суммировать.

R= R+R1+R2 и т.д.

Соответственно, необходимая толщина теплоизоляции, ее слоя, будет получена путем следующих манипуляций и при помощи формул:

R=p/k, где pявляется толщиной слоя, а k – коэффициентом теплопроводности материала, который можно узнать у производителя.

Опять же, не забывайте, если есть несколько слоев, то по данной формуле следует просчитать каждый, и затем полученные результаты суммировать.

Пример таковых расчетов

Ничего сложного в этом процессе нет, можно с легкостью провести расчет для любого материала. В качестве примера мы можем взять расчет для дома из кирпича.

Скажем, толщина измеряемых стенок будет составлять 1.5 длины кирпича, а в качестве теплоизоляции решим использовать минвату.

Итак, нам требуется теплосопротивление стены не меньше 3.5. Для начала просчета нам потребуется узнать текущее тепловое сопротивление данной стены из кирпича.

Толщина составляет около 38 сантиметров, коэффициент теплопроводности составляет 0,56.

Соответственно, 0,38/0,56 = 0,68. Чтобы достигнуть показателя в 3.5, мы отнимем от него полученный результат (нам нужно 2,85 метр квадратный * К/Вт).

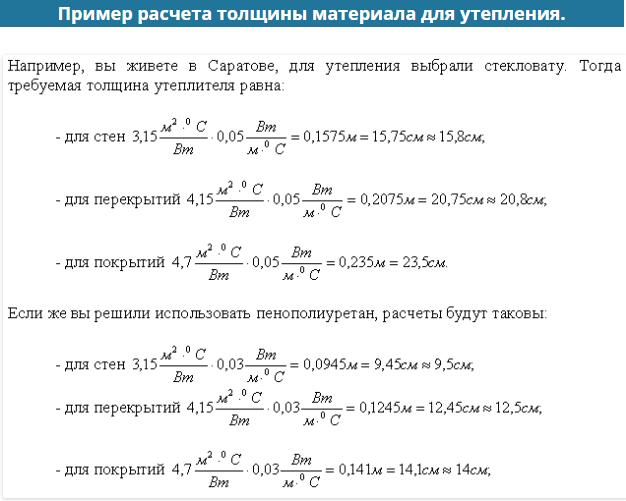

Теперь мы сделаем расчет толщины теплоизоляции, как уже говорилось выше, минеральной ваты: 2,85*0,045=0,128

Позволим себе немного округлить результат и получим следующее: при необходимости утеплить кирпичную стену, толщиной в полтора кирпича, нам потребуется толщина теплоизоляционного материала 130мм, при условии, что мы будем использовать минеральную вату. Если учитывать предстоящие внутренние и внешние работы, как отделочные, так и декоративные, можно позволить себе слой минваты в 100мм. Как видите, ничего сложного.

Что еще даст такой расчет

Используя такой расчет, вы сможете сравнивать различные типы утепления и теплоизоляции, сможете выбрать наиболее эффективный при наименьшем слое.

Если у вас проблема в пространстве, если же вы хотите сэкономить, то подобная работа позволит вам путем нехитрых манипуляций быстро выяснить, какой материал будет вам обходиться дешевле.

Если вы еще на этапе планировки дома, то сможете выяснить, что обойдется вам дешевле и менее трудоемко. Это может быть увеличение толщины кирпичной кладки, использование других типов теплоизоляционных материалов или же использование других строительных материалов для возведения стены, скажем, вместо кирпича использовать блоки и т.д.

Многие ленятся делать расчеты самостоятельно, в этом случае можно легко позволить себе воспользоваться калькуляторами, которые предлагаются в сети на многих страницах.

Здесь вы найдете массу шаблонов и заготовок, практически вся информация собрана в справочниках, вам нужно будет подставлять только тип строительных материалов, регион проживания и показатель толщины. В этом случае все вычисления будут происходить очень быстро и легко.

Но в данном случае высока вероятность того, что на том или ином сайте жульничают: пытаются выставить материал, которым торгуют, в лучшем свете. В таком случае вероятна ошибка в расчетах, которая может дорого вам обойтись.

Не стоит бояться самостоятельных расчетов, для этого вам понадобятся только ручка, бумага и калькулятор.

Вы легко сможете в любой момент перепроверить свои расчеты или же показать их специалисту. Консультация со знакомым строителем выйдет гораздо дешевле, чем найм профессиональной компании.

Снова-таки, выбирая материалы, просчитывая необходимую толщину и цену на них, учитывайте и другие полезные свойства, которые вам могут быть интересны.

Например, пожаробезопасность, звукоизоляцию, водо- или влагонепроницаемость. Например, звукоизоляцией и теплоизоляцией обладает стекловата.

Да, к сожалению, такие материалы будут выходить несколько дороже, но все же, разница по цене в 10-20% с учетом того, что вы получите, скажем, не только теплоизоляцию, но еще и звукоизоляцию, стоит назвать хорошей покупкой и удачным решением.

Видео – расчет теплопроводности стены

На данном видео можно воочию увидеть, как производится расчет теплопроводности стены с помощью специализированной программы.

Нормы теплопроводности стены

Автор Евгения На чтение 21 мин. Опубликовано 20.02.2020

Нормы теплопроводности стены

Расчет толщины для наружных стен жилого дома

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м 2 ·°С/Вт), где:

δ – толщина материала, м;

λ – удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину R_общ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Сопротивление теплопередаче (м 2 ·°С/Вт) / область применения (°С·сут)

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Керамзитобетон (гибкие связи, шпонки)

Блоки из ячеистого бетона с кирпичной облицовкой

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) – предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т. е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче R_о (м 2 ·°С/Вт) ограждающей конструкции рассчитывается как

R₁=1/α_вн, где α_вн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м 2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R₂ = 1/α_внеш, где α_внеш – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м 2 × °С), принимаемый по таблице 8 СП 23-101-2004;

R₃ – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи α_внеш равным 10,8 Вт/(м 2 ·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, °С·сут

Нормируемые значения сопротивления теплопередаче , R, м 2 ·°С/Вт, ограждающих конструкций для стен

Астраханская обл., Ставропольский край, Краснодарский край

Белгородская обл., Волгоградская обл.

Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.

Нормируемое сопротивление теплопередаче по СНиП – таблица

То есть, деревянный или кирпичный дом, конечно, построить возможно. И строят все также. Однако чтобы соответствовать требованиям Строительных Норм и Правил, его коэффициент сопротивления теплопередаче стен R должен быть не менее 3,2. А это 150 см обычной кирпичной стены.

Для чего, спрашивается, строить «крепостную стену» в полтора метра, когда можно для получения такого же показателя R=3,2 использовать всего 15 см высокоэффективного утеплителя – базальтовой ваты или пенопласта?

А если вы проживаете не в Подмосковье, а в Новосибирской области или в ХМАО? Тогда для вас коэффициент сопротивления теплопередаче для стен будет другим. Каким? Смотрите таблицу.

Таблица 4. Нормируемое сопротивление теплопередаче СНиП 23-02-2003 (текст документа):

Внимательно смотрим и комментируем. Если что-то непонятно, задаем вопросы через ФОРМУ СВЯЗИ или пишем в адрес редактора сайта – ответ будет у вас на электронной почте или в разделе НОВОСТИ.

Итак, в данной таблице нас интересует два вида помещений – жилые и бытовые. Жилые помещения, это, понятно, в жилом доме, который должен соответствовать требованиям СНиП. А бытовые помещения — это утепленные и отапливаемые баня, котельная и гараж. Сараи, кладовые и прочие хозяйственные постройки утеплению не подлежат, а значит, и показателей по теплосопротивлению стен и перекрытий для них нет.

Все требования, регламентирующие приведенной сопротивление теплопередаче по СНиП, разделяются по регионам. Регионы отличаются друг от друга продолжительностью отопительного сезона в холодное время года и предельными отрицательными температурами.

Таблицу, в которой указаны градусо-сутки отопительного сезона для всех основных городов России, можно увидеть в конце материала (Приложение 1).

Для примера, Московская область относится к региону с показателем D = 4000 градусо-суток отопительного периода. Для этого региона установлены следующие показатели СНиП сопротивления теплопередаче (R):

• Стены = 2,8
• Перекрытия (пол 1 этажа, чердак или потолок мансарды) = 3,7
• Окна и двери = 0,35

Чтобы сделать расчет толщины утеплителя, используем формулу расчета и таблицу для основных утеплителей, применяемых в строительстве. Все эти материалы есть на нашем сайте – доступны при переходе по ссылкам.

С расчетами по стоимости утепления все предельно просто. Берем сопротивление стены теплопередаче и подбираем такой утеплитель, который при своей минимальной толщине будет устраивать нас по бюджету и вписываться в требования СНиП 23-02-2003.

Смотрим теперь градусо-сутки отопительного сезона для своего города, в котором вы проживаете. Если вы живете не в городе, а рядом, то можете использовать значения на 2-3 градуса выше, так как фактическая зимняя температура в крупных городах на 2-3 градуса выше, чем в области. Этому способствуют большие теплопотери на теплотрассах и выброс тепла в атмосферу тепловыми электростанциями.

Таблица 4.1. Градусо-сутки отопительного сезона для основных городов РФ (Приложение 1):

Чтобы использовать данную таблицу в расчетах, где фигурирует нормируемое сопротивление теплопередаче, можно взять средние значения внутренней температуры помещений в +22С.

Но тут уж, как говорится, на вкус и цвет – кто-то любит, чтобы было тепло и ставит регулятор по воздуху своего газового котла на +24С. А кто-то привык жить в более прохладном доме и держит температуру помещений на уровне в +19С. Как видите, чем прохладнее постоянная температура в помещении, тем меньше у вас уходит газа или дров на отопление своего дома.

Кстати, доктора нам говорят, что жить в доме при температуре +19С гораздо полезнее, чем при +24С.

Нормы теплопроводности стены

Насколько хорошо наружные стены «хранят» тепло внутри дома показывает значение сопротивления теплопередаче. Рекомендуемое значение сопротивления теплопередаче внешней стены дома определяется в СНиП 23-02-2003 и зависит от размера градусо-суток отопительного периода данного района, т.е. зависит от региона, в котором строится дом.

В этом СНИП приведена Таблица 4 с округлёнными значениями градусо-суток отопительного периода и соответстующим значением сопротивления теплопередаче R_req. Если число градусосуток некруглое, то согласно СНИП R_req вычисляется по формуле:

Значения коэффициентов a и b приведены там же в СНиП 23-02-2003. D_d — это градусо-сутки отопительного периода, значение этого параметра вычисляется по формуле:

Здесь t_int — это температура внутри дома; t_ht — средняя температура снаружи за весь отопительный период; z_ht — количество суток отопительного периода.

Приведу примерные минимальные значения сопротивления теплопередаче наружных стен для жилых зданий некоторых регионов России по этому СНиП. Напоминаю, что в ИЖС соблюдать этот строгий СНИП необязательно.

Чтобы определить сопротивление теплопередаче стены, нужно разделить толщину материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). Если стена многослойная, то полученные значения всех материалов нужно сложить, чтобы получить общее значение сопротивления теплопередаче всей стены.

Допустим, у нас стена построена из крупноформатных керамических блоков (коэффициент теплопроводности 0,14 Вт/(м·°C)) толщиной 50 см, внутри гипсовая штукатурка 4 см (коэффициент теплопроводности 0,31 Вт/(м·°C)), снаружи цементно-песчаная штукатурка 5 см (коэффициент теплопроводности 1,1 Вт/(м·°C)). Считаем:

R _{= 0,5 / 0,14 + 0,04 / 0,31 + 0,05 / 1,1 = 3,57 + 0,13 + 0,04 = 3,74 м 2 ·°C/Вт}

Рекомендуемое значение R_req для Москвы 3,28, для Ростова-на-Дону 2,75, таким образом в этих регионах наша стена удовлетворяет даже «строгому» СНиП 23-02-2003.

Что будет, если сопротивление теплопередаче вашей стены в частном доме немного не соответствует требуемому значению по СНиП 23-02-2003? Ничего не случится, дом ваш не развалится, вы не замёрзнете. Это лишь означает, что вы больше будете платить за отопление. А вот насколько больше — зависит от типа топлива для котла и цены на него.

В статьях и СНиПах может встретиться выражение приведенное сопротивление теплопередаче стены. Что в данном случае означает слово «приведенное»? Дело в том, что стены не бывают однородными, стена это не идеально одинаковый абстрактный объект. Есть входящие внутрь стены перекрытия, холодные оконные перемычки, какие-то детали на фасаде, металлические крепежи в стене и другие так называемые теплотехнические неоднородности. Все они влияют на теплопроводность и соответственно сопротивление теплопередаче отдельных участков стены дома, причем обычно в худшую сторону.

По этой причине используется приведенное сопротивление теплопередаче стены (неоднородной), оно численно равно условной стене из идеально однородного материала. Т.е. получается, что рассчитанное сопротивление теплопередаче без учета теплотехнических неоднородностей будет в большинстве случаев превышать реальное, т.е. приведенное сопротивление теплопередаче.

Есть довольно сложные методы расчета приведенного сопротивления теплопередаче, где учитываются стыки с перекрытиями, металлические крепежи утеплителей, примыкания к фундаменту и прочие факторы. Я писать их тут не буду, там пособие на десятки страниц с сотней формул и таблиц.

Что из этого следует? Необходимо строить будущую стену с сопротивлением теплопередаче, взятым «с запасом», чтобы подогнать его к реальному приведенному сопротивлению теплопередаче.

Показаны 25 последних комментариев. Показать все комментарии (39).

Определение коэффициента теплопередачи материалов

Для чего подбирают определенную толщину стены дома?

 Естественно для обеспечения необходимых условий проживания:

– прочности и устойчивости;
– её теплотехнических характеристик;
– комфортности проживания в помещении со стенами из данного материала.

Согласно СНИПу 23-02-2003 нормативное значение сопротивления теплопередаче внешней стены дома зависит от региона. В таблице  необходимое сопротивление теплопередаче наружней стены в Красноярске будет 4,84 м2·°C/В.

Вычисляем реальное сопротивление теплопередачи стены дома

Значение коэффициента теплопередачи стен зависит от типа и толщины каждого отдельно взятого материала, используемого для их возведения. Для определения этого коэффициента используют показатель Λ – W/(m²·K), т.е нужно разделить толщину материала (м) на коэффициент теплопроводности.

Пример:
Определим коэффициент теплопередачи наружней стены из 3D-панелей

Пенополистирол ПСБ-С-25 – 300 мм

Цементная штукатурка – 250 мм

1. В первую очередь следует определить коэффициенты теплопроводности применяемых материалов. Выбираем из таблицы:
пенополистирол ПСБ-С25   – 0,038  Вт/м*К
штукатурка цементная            – 0,9 Вт/м*К

2. Теперь определяем коэффициенты сопротивления теплопередачи по формуле:

R =D/λ, где D – толщина слоя в м;  λ – коэффициент теплопроводности W/(m²·K) взятый из таблицы

0,30 / 0,038 = 7,89
0,25 / 0,9 = 0,28

3. Теперь просуммируем полученные величины и узнаем общий коэффициент сопротивление теплопередачи наружней стены 7,89 + 0,28 = 8,17 W/(m²·K)

Коэффициент сопротивление теплопередачи наружной стены из 3D-панелей  8,17 W/(m²·K) Рекомендуемое значение для Красноярска 4,84 (из таблицы), таким образом стена из 3D-панелей не только удовлетворяет «строгому» СНиП 23-02-2003, но и превосходит этот показатель, что гарантирует комфортное проживание в таком доме и позволяет экономить ваши деньги на отоплении и кондиционировании.

Определяем толщину стены из других строительных материалов что бы она соответствовала коэффициенту сопротивление теплопередачи наружней стены 8,17 W/(m²·K), как в 3D-панелях.

Используем формулу: D=λ*R, где
D – толщина слоя в м;
λ – коэффициент теплопроводности, W/(m²·K) взятый из таблицы;
R – Коэффициент сопротивление теплопередачи, м2 °С/Вт (в нашем случае это 8,17)

Мы видим из таблицы, что при одинаковом коэффициенте сопротивление теплопередачи 8,17 м2 °С/Вт толщина стен из различных строительных материалов разная, что влияет на размеры и стоимость дома.

Толщина стен из 3D-панелей 550 мм, а если взять кирпич без утеплителя то нужно стоить стену толщиной 7110 мм.

толщина стен и теплопотери дома.

При строительстве дома в обязательном порядке нужно рассчитать толщину стен.

Стены нужны для сохранения тепла в жилище, поэтому необходимо делать проект дома, учитывая технические характеристики строительного материала, его коэффициент теплопроводности.

В противном случае может получится ситуация, когда вы будите отапливать зимой улицу.

Толщина стены напрямую зависит от теплового сопротивления каждого отдельного материала

КТС=ТС / КТП

КТС – коэффициент теплового сопротивления. Измеряется разницей температуры в Кельвинах – К (либо градусах по Цельсию) – С, которая требуется для переноса 1 Вт тепловой энергии на квадратный метр площади: м²·K/Вт или м²·С/Вт. Обычно в формулах применялась для его обозначения латинская буква R.

ТС – толщина материала в метрах (толщина стены, иногда S)

КТП – коэффициент теплопроводности, он указывается в технических характеристиках стройматериала.

Если пойти от обратного и сделать расчет толщины стены, исходя из этой формулы, то есть имея значения КТС и КТП, то формула будет выглядеть так:

ТС=КТС * КТП

Некоторые значения КТС (теплового сопротивления) для ряда областей России:

Московская область — 3,2

Средняя полоса России — 3,15

Якутия — 4,89

Барнаул — 3,9

Южно-Сахалинск — 3,41

Это происходит потому, что часто неправильно учитываются все направления теплопотерь:

за счет стен (около 30%)

через потолочные перекрытия и пол (до 40%)

через оконные и дверные проемы (26-28%).

Становится понятно, что за счет толщины стен серьезно теплопотери не снизить.

Оптимальная толщина стен домов из разных материалов:

Деревянный брус 28 см + утеплитель

Газобетон D500 50 см

Кирпич 250*120*65 мм 25 см + утеплитель

Газоблоки М400 и М500 36 и 45 см

Шлакоблоки 44 см + штукатурка с обеих сторон

Если стена возводится с использованием нескольких видов стройматериалов, то расчет делается путем сложения КТС каждого слоя.

На самом деле на выбор толщины стен будущего дома влияет достаточно много факторов (местоположение, влажность, длительность отопительного сезона, материал стен и т.д), поэтому расчеты делаются не с помощью одной формулы.

Ниже даны источники, к которым лучшевсего обратиться для изучения данного вопроса.

Более подробную информацию по определению толщины стен читайте в следующих материалах:

• СНиП 23-02-2003 «Тепловая защита зданий»
• СП 23-101-2004 «Проектирование тепловой защиты зданий»

Также следует внимательно отнестись и к выбору системы отопления: какой вид топлива, какой котел и т.п.

Более подробно читайте в заметках:

Как рассчитать мощность системы отопления.

Как выбрать котел для отопления дома. Сравнение систем отопления в зависимости от вида топлива.

10 моментов, которые нужно учесть при расчетах цены на систему отопления дома.

Правила и примеры расчета толщины утеплителя

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

• стены — не менее 3,5;
• потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Что такое теплопроводность? Обзор

Вариация теплопроводности

Теплопроводность конкретного материала сильно зависит от ряда факторов. К ним относятся температурный градиент, свойства материала и длина пути, по которому следует тепло.

Теплопроводность окружающих нас материалов существенно различается: от материалов с низкой проводимостью, таких как воздух со значением 0,024 Вт / м • К при 0 ° C, до металлов с высокой проводимостью, таких как медь (385 Вт / м • К).

Теплопроводность материалов определяет то, как мы их используем, например, материалы с низкой теплопроводностью отлично подходят для изоляции наших домов и предприятий, в то время как материалы с высокой теплопроводностью идеально подходят для приложений, где необходимо быстро и эффективно отводить тепло из одной области. к другому, например, в кухонных принадлежностях и системах охлаждения в электронных устройствах. Выбирая материалы с теплопроводностью, подходящей для области применения, мы можем достичь наилучших возможных характеристик.

Теплопроводность и температура

Из-за того, что движение молекул является основой теплопроводности, температура материала имеет большое влияние на теплопроводность. Молекулы будут двигаться быстрее при более высоких температурах, и поэтому тепло будет передаваться через материал с большей скоростью. Это означает, что теплопроводность одного и того же образца может резко измениться при повышении или понижении температуры.

Способность понимать влияние температуры на теплопроводность имеет решающее значение для обеспечения ожидаемого поведения продуктов при воздействии термического напряжения. Это особенно важно при работе с продуктами, выделяющими тепло, например электроникой, и при разработке материалов для защиты от огня и тепла.

Теплопроводность и структура

Значения теплопроводности существенно различаются в зависимости от материала и сильно зависят от структуры каждого конкретного материала.Некоторые материалы будут иметь разные значения теплопроводности в зависимости от направления распространения тепла; это анизотропные материалы. В этих случаях тепло легче перемещается в определенном направлении из-за того, как устроена конструкция.

При обсуждении тенденций теплопроводности материалы можно разделить на три категории; газы, неметаллические твердые тела и металлические твердые тела. Различия в способностях этих трех категорий к теплопередаче можно объяснить различиями в их структурах и молекулярных движениях.

Газы имеют более низкую относительную теплопроводность, поскольку их молекулы не так плотно упакованы, как в твердых телах, и поэтому теплопередача сильно зависит от свободного движения молекул и скорости молекул.

Газы – плохие теплопередачи. Напротив, молекулы в неметаллических твердых телах связаны в сетку решетки, и поэтому теплопроводность в основном происходит за счет колебаний в этих решетках. Непосредственная близость этих молекул по сравнению с молекулами газов означает, что неметаллические твердые тела имеют более высокую теплопроводность по сравнению с двумя, однако в этой группе есть большие различия.

Это изменение частично объясняется количеством воздуха, присутствующего в твердом теле, материалы с большим количеством воздушных карманов являются отличными изоляторами, тогда как те, которые более плотно упакованы, будут иметь более высокое значение теплопроводности.

Теплопроводность металлических твердых тел еще раз отличается от предыдущих примеров. Металлы обладают самой высокой теплопроводностью среди любых материалов, за исключением графена, и обладают уникальной комбинацией теплопроводности и электропроводности.Оба эти атрибута передаются одними и теми же молекулами, и связь между ними объясняется законом Видемана-Франца. Этот закон свидетельствует о том, что при определенной температуре электропроводность будет пропорциональна теплопроводности, однако по мере увеличения температуры теплопроводность материала будет расти, а электропроводность – уменьшаться.

Тестирование и измерение теплопроводности

Теплопроводность – важнейший компонент взаимоотношений между материалами, и способность понимать это позволяет нам добиться наилучших характеристик материалов, которые мы используем во всех аспектах нашей жизни.Эффективное испытание и измерение теплопроводности имеют решающее значение для этих усилий. Методы измерения теплопроводности можно разделить на установившиеся или переходные. Это разграничение является определяющей характеристикой того, как работает каждый метод. Методы установившегося состояния требуют, чтобы образец и образец сравнения находились в тепловом равновесии до начала измерений. Для переходных методов это правило не требуется, поэтому результаты выдаются быстрее.

Исследования

Получение пористой муллитовой керамики с низкой теплопроводностью

В этом исследовании анализируется муллитовая керамика, образованная в результате вспенивания и отверждения крахмала муллитового порошка, а также то, как ее теплопроводность изменяется в зависимости от пористости керамики.Теплопроводность измерялась методом источника переходной плоскости Hot Disc (TPS) с TPS 2500 S. По мере увеличения пористости муллитовой керамики увеличивается и теплопроводность.

Материал с фазовым переходом нанографит / парафин с высокой теплопроводностью

Композиты нанографит (NG) / парафин были приготовлены в качестве композитных материалов с фазовым переходом. Добавление NG увеличило теплопроводность композитного материала. Материал, содержащий 10% NG, имел теплопроводность 0.9362 Вт / м • K

Артикул:

Нейв Р. Гиперфизика. “Теплопроводность”. Государственный университет Джорджии.
Доступно по адресу: http://hyperphysics.phy-astr.gsu.edu/hbase/thermo/thercond.html#c1

Материалы курса по неразрушающему контролю. “Теплопроводность”. Ресурсный центр по неразрушающему контролю.
Доступно по адресу: https://www.ndeed.org/EducationResources/CommunityCollege/Materials/Physical_Chemical/ThermalConductivity.htm

Уильямс, М. «Что такое теплопроводность?». Phys.Org. 9 декабря 2014 г.
Доступно по адресу: http://phys.org/news/2014-12-what-is-heat-conduction.html

Что вы подразумеваете под теплопроводностью? Получено из определения теплопроводности

Thermtest База данных термических свойств материалов. Список значений теплопроводности

Теплопроводность: определение, уравнение и расчет – видео и стенограмма урока

Коэффициент теплопроводности

Ключевой частью уравнения теплопроводности Фурье является коэффициент теплопроводности, или k , материала.Коэффициент теплопроводности материала рассчитывается с использованием того же уравнения, перемещая переменные, пока мы не выделим k с одной стороны. Это дает нам уравнение коэффициента теплопроводности:

Те же переменные представляют то же самое из предыдущего уравнения. Используя единицы Джоули / секунды или Ватты для переменных Q / t , единицы метры2 для переменной A , единицы метров в переменной d и единицы Кельвина для переменная ΔT дает нам коэффициент теплопроводности k материала в ваттах на метр-кельвин (Вт / м⋅К).

Как упоминалось ранее, каждый материал имеет свой коэффициент проводимости. Материалы, которые хорошо проводят тепло, такие как металлы и камни, имеют высокие коэффициенты проводимости, в то время как материалы, которые плохо проводят тепло, такие как дерево и вода, имеют низкие коэффициенты проводимости.

Расчеты теплопроводности

Давайте использовать уравнения, которые мы выучили, для работы на двух примерах. В одном примере мы рассчитаем передачу теплового потока объекта (теплопроводность), а в другом – коэффициент теплопроводности материала.

Пример 1

Стена дома имеет площадь 2 м2 и толщину 0,5 м с разницей температур от 293 Кельвина внутри дома до 301 Кельвина вне дома. Материал стен имеет коэффициент теплопроводности 0,5 Вт на метр-Кельвин (Вт / м⋅К). Какова теплопроводность (передача тепла) через материал стены в секунду?

Во-первых, давайте приведем наше уравнение теплопроводности:

Теперь, после вставки всех заданных чисел в переменные:

Это дает нам теплопроводность через материал стенок 16 Дж в секунду или 16 Вт.

Пример 2

Теперь давайте на примере найдем коэффициент теплопроводности неизвестного материала. Предположим, у нас есть неизвестный материал, в котором 30 Вт тепла проходит через площадь 2 м2 с толщиной 1 м и разницей температур ΔT , равной 50 К. Подставляя эти числа в наше уравнение для коэффициента теплопередачи проводимость:

Получаем коэффициент теплопроводности 0.3 Вт / м⋅К

Краткое содержание урока

Теплопроводность – это теплопередача между двумя объектами или внутри объекта. Коэффициент теплопроводности , или k , различается для каждого материала и определяет, насколько хороший материал является проводником тепла. Например, материалы, которые очень хорошо проводят тепло, такие как металлы, имеют высокий коэффициент теплопроводности, а материалы, которые не очень хорошо проводят тепло, такие как дерево, имеют низкие коэффициенты теплопроводности. Закон Фурье теплопроводности позволяет нам определить количество теплового потока в материале, а также вычислить коэффициент проводимости неизвестного материала.

И помните, что тепло всегда течет от более высокой температуры к более низкой температуре. Формула выглядит так:

, а переменные включают:

• Q , который представляет перенос тепла во времени, представленный как t
• k , который представляет собой коэффициент теплопроводности материала
• A – область, через которую проходит тепло
• ΔT , которая представляет собой разницу температур между материалами или внутри материала
• d , что составляет толщину материала

Также важно помнить, что ключевой частью уравнения теплопроводности Фурье является коэффициент теплопроводности материала, или k .Коэффициент теплопроводности материала рассчитывается с использованием того же уравнения, перемещая переменные, пока мы не выделим k с одной стороны. Это дает нам уравнение коэффициента теплопроводности:

Теплопроводность: уравнения и примеры – стенограмма видео и урока

Примеры поведения

В нашей повседневной жизни есть всевозможные примеры поведения.Главное – подумать о том, соприкасаются ли предметы физически. Таким образом, кастрюля с кипящей водой, нагреваемая электрической плитой, получает тепловую энергию от плиты посредством теплопроводности. И когда вы дотрагиваетесь до металлического противня в духовке и обжигаетесь, это тоже происходит из-за кондукции.

Уравнение проводимости

В физике все должно иметь уравнение! Это какое-то неписаное правило. Проведение – не исключение. Насколько быстро происходит проводимость, зависит от нескольких факторов: из какого материала сделаны объекты (проводимости), площади поверхности двух соприкасающихся объектов, разницы температур между двумя объектами и толщины двух объектов.

В форме уравнения это выглядит так.

Q свыше т – это скорость теплопередачи – количество тепла, передаваемого за секунду, измеряемое в Джоулях в секунду или ваттах. k – это теплопроводность материала – например, медь имеет теплопроводность 390, а шерсть – всего 0,04. T1 – это температура одного объекта, а T2 – температура другого.Поскольку это разница температур, вы можете использовать градусы Цельсия или Кельвина, в зависимости от того, что вам удобнее. А d – это толщина интересующего нас материала.

Таким образом, скорость передачи тепла к объекту равна теплопроводности материала, из которого он сделан, умноженному на площадь соприкасающейся поверхности. умножается на разницу температур между двумя объектами, деленную на толщину материала.

Пример расчета

Хорошо, давайте рассмотрим пример.Допустим, вы собираетесь в аквапарк и собираетесь взять с собой охладитель пенополистирола. Общая площадь кулера составляет 1,2 квадратных метра, а толщина стенок – 0,03 метра. Температура внутри кулера – 0 по Цельсию, а в самое жаркое время дня 38 градусов по Цельсию. Сколько тепловой энергии в секунду теряет кулер в это время суток? А сколько тепловой энергии теряется в аквапарке за три часа при температуре 38 градусов? (Примечание: теплопроводность пенополистирола равна 0.01.)

Все, что нам нужно сделать, чтобы решить эту проблему, – это подставить числа в уравнение. Потери тепловой энергии в секунду ( Q / t ) равны теплопроводности пенополистирола ( k ), умноженной на площадь поверхности охладителя ( A ), умноженную на разницу температур между охладитель и внешность ( T2 – T1 ), разделенные на толщину пенополистирола. Это 0,01, умноженное на 1,2, умноженное на 38, разделенное на 0.03. Введите все это в калькулятор, и вы получите 15,2 Джоулей в секунду или 15,2 Вт.

Q / t = ((0,01) (1,2) (38-0)) / 0,03 = 15,2 Дж / с или 15,2 Вт

Для второй части вопроса нам нужно выяснить, сколько энергия теряется за три часа. Что ж, у нас есть потери энергии за секунду – 15,2 Джоулей. Итак, нам просто нужно знать, сколько секунд осталось в трех часах. Три часа, умноженные на 60 минут, умноженные на 60 секунд, в сумме дают 10800 секунд.15,2 джоулей в секунду в течение 10 800 секунд … умножьте два числа вместе, и вы получите в общей сложности 164 160 джоулей за три часа.

И все – готово.

Краткое содержание урока

Проводимость – это передача тепловой энергии между двумя объектами, находящимися в прямом физическом контакте. Это один из трех типов теплопередачи, два других – конвекция и излучение. Когда два объекта с разной температурой соприкасаются друг с другом, между ними будет проходить тепловая энергия.Чтобы понять это, мы должны понять, что температура – это средняя кинетическая энергия молекул в веществе. Более горячие материалы содержат молекулы, которые движутся быстрее. Поэтому, когда холодный объект соприкасается с горячим объектом, быстро движущиеся горячие молекулы сталкиваются с более холодными молекулами, распространяя тепло от горячего объекта на холодный объект. Это будет продолжаться до тех пор, пока они не достигнут одинаковой температуры.

Некоторые материалы являются лучшими проводниками, чем другие. Вот почему кафельные полы кажутся такими холодными.Ваши ноги почти всегда теплее пола, но кафельный пол лучше проводит тепло. То, что ваша кожа ощущается как «холодная», – это просто передача тепла от ваших ног к полу, и это происходит намного быстрее с кафельным полом, чем с ковром, хотя обычно они имеют одинаковую температуру.

Уравнение проводимости говорит нам, что скорость теплопередачи ( Q / t ) в Джоулях в секунду или ваттах равна теплопроводности материала ( k ), умноженной на площадь поверхности. соприкасающихся объектов ( A ), умноженное на разницу температур между двумя материалами ( T2 – T1 ), разделенную на толщину интересующего нас материала ( d ).Вы можете использовать это, чтобы найти скорость теплопередачи, но если вам дан определенный период времени ( t ), вы также можете рассчитать общее переданное тепло.

Электроэнергия происходит повсюду вокруг нас: когда вы обжигаетесь на горячем противне, когда вы нагреваете кастрюлю на электрической плите, когда у вас установлена ​​внутренняя изоляция стен. Всякий раз, когда тепло передается между двумя предметами, которые соприкасаются напрямую, это происходит из-за теплопроводности.

Результаты обучения

После того, как вы завершите этот урок, вы должны иметь возможность:

• Определять проводимость и находить ее повседневные примеры
• Объясните, как происходит проводимость, и какие факторы влияют на ее скорость
• Напомним уравнение проводимости

Учебное пособие по физике

На предыдущих страницах этого урока мы узнали, что тепло – это форма передачи энергии от места с высокой температурой к месту с низкой температурой.Три основных метода теплопередачи – теплопроводность, конвекция и излучение – подробно обсуждались на предыдущей странице. Теперь исследуем тему скорости теплопередачи. Эта тема имеет большое значение из-за частой необходимости увеличивать или уменьшать скорость теплового потока между двумя точками. Например, те из нас, кто живет в более холодном зимнем климате, постоянно ищут способы сохранить тепло в своих домах, не тратя слишком много денег. Тепло уходит из домов с более высокой температурой на улицу с более низкой температурой через стены, потолки, окна и двери.Мы прилагаем все усилия, чтобы уменьшить эти потери тепла, улучшая изоляцию стен и чердаков, конопатая окна и двери и покупая высокоэффективные окна и двери. В качестве другого примера рассмотрим производство электроэнергии. Бытовая электроэнергия чаще всего производится с использованием ископаемого топлива или ядерного топлива . Метод включает в себя выработку тепла в реакторе. Тепло передается воде, и вода переносит тепло к паровой турбине (или другому типу электрического генератора), где вырабатывается электроэнергия .Задача состоит в том, чтобы эффективно передавать тепло воде и паровой турбине с минимально возможными потерями. Следует обратить внимание на увеличение скоростей теплопередачи в реакторе и турбине и уменьшение скоростей теплопередачи в трубопроводах между реактором и турбиной.

Итак, какие переменные могут повлиять на скорость теплопередачи? Как можно контролировать скорость теплопередачи? Эти вопросы будут обсуждаться на этой странице Урока 1. Наше обсуждение будет ограничено переменными, влияющими на скорость теплопередачи за счет проводимости .После обсуждения переменных, влияющих на скорость теплопередачи, мы рассмотрим математическое уравнение, которое выражает зависимость скорости от этих переменных.

При кондукции тепло передается от места с высокой температурой к месту с низкой температурой. Передача тепла будет продолжаться до тех пор, пока существует разница в температуре между двумя точками. Как только в двух местах достигается одинаковая температура, устанавливается тепловое равновесие и передача тепла прекращается.Ранее в этом уроке мы обсуждали передачу тепла для ситуации, когда металлическая банка с водой высокой температуры была помещена в чашку из пенополистирола с водой низкой температуры. Если две пробы воды оснащены датчиками температуры, которые регистрируют изменения температуры во времени, то строятся следующие графики.

На графиках выше наклон линии представляет скорость, с которой изменяется температура каждой отдельной пробы воды.Температура меняется из-за передачи тепла от горячей воды к холодной. Горячая вода теряет энергию, поэтому ее наклон отрицательный. Холодная вода набирает энергию, поэтому ее наклон положительный. Скорость изменения температуры пропорциональна скорости передачи тепла. Температура образца изменяется быстрее, если тепло передается с высокой скоростью, и менее быстро, если тепло передается с низкой скоростью. Когда два образца достигают теплового равновесия, теплопередача прекращается и наклон равен нулю.Таким образом, мы можем рассматривать наклоны как меру скорости теплопередачи. Со временем скорость теплопередачи снижается. Первоначально тепло передается с высокой скоростью, что отражается на более крутых склонах. Со временем уклон линий становится менее крутым и более пологим.

Какая переменная способствует снижению скорости теплопередачи с течением времени? Ответ: разница температур между двумя емкостями с водой.Первоначально, когда скорость теплопередачи высока, температура горячей воды составляет 70 ° C, а температура холодной воды – 5 ° C. Разница температур в двух контейнерах составляет 65 ° C. Когда горячая вода начинает охлаждаться, а холодная вода начинает нагреваться, разница в их температурах уменьшается, и скорость теплопередачи уменьшается. По мере приближения к тепловому равновесию их температуры приближаются к одному и тому же значению. Когда разница температур приближается к нулю, скорость теплопередачи приближается к нулю.В заключение отметим, что на скорость кондуктивной теплопередачи между двумя местоположениями влияет разница температур между двумя местоположениями.

Первая переменная, которую мы определили как влияющую на скорость кондуктивной теплопередачи, – это разница температур между двумя местами. Вторая важная переменная – это материалы, участвующие в передаче. В предыдущем описанном сценарии металлическая банка с водой с высокой температурой была помещена в чашку из пенополистирола, содержащую воду с низкой температурой.Тепло передавалось от воды через металл к воде. Важными материалами были вода, металл и вода. Что было бы, если бы тепло передавалось от горячей воды через стекло к холодной воде? Что бы произошло, если бы тепло было передано от горячей воды через пенополистирол к холодной воде? Ответ: скорость теплопередачи была бы другой. Замена внутренней металлической банки стеклянной банкой или чашкой из пенополистирола изменит скорость теплопередачи. Скорость теплопередачи зависит от материала, через который передается тепло.

Влияние материала на скорость теплопередачи часто выражается числом, известным как теплопроводность. Значения теплопроводности – это числовые значения, которые определяются экспериментально. Чем выше значение для конкретного материала, тем быстрее будет передаваться тепло через этот материал. Материалы с относительно высокой теплопроводностью называют теплопроводниками. Материалы с относительно низкими значениями теплопроводности называют теплоизоляторами.В таблице ниже приведены значения теплопроводности (k) для различных материалов в единицах Вт / м / ° C.

Источник: http://www.roymech.co.uk/Related/Thermos/Thermos_HeatTransfer.html

Как видно из таблицы, тепло обычно передается за счет теплопроводности со значительно более высокой скоростью через твердые вещества (а) по сравнению с жидкостями (l) и газами (g).Передача тепла происходит с максимальной скоростью для металлов (первые восемь пунктов в левом столбце), потому что механизм проводимости включает в себя подвижные электроны (как обсуждалось на предыдущей странице). Некоторые твердые вещества в правом столбце имеют очень низкие значения теплопроводности и считаются изоляторами. Структура этих твердых тел характеризуется карманами захваченного воздуха, которые разбросаны между волокнами твердого тела. Поскольку воздух является отличным изолятором, воздушные карманы, расположенные между этими твердыми волокнами, придают этим твердым телам низкие значения теплопроводности.Одним из таких твердых изоляторов является пенополистирол, материал, используемый в изделиях из пенополистирола. Такие изделия из пенополистирола производятся путем вдувания инертного газа под высоким давлением в полистирол перед впрыском в форму. Газ заставляет полистирол расширяться, оставляя заполненные воздухом карманы, которые способствуют изоляционным свойствам готового продукта. Пенополистирол используется в холодильниках, изоляторах для пластиковых банок, термосах и даже пенопластах для утепления дома. Еще один твердый изолятор – целлюлоза.Целлюлозный утеплитель используется для утепления чердаков и стен в домах. Он изолирует дома от потери тепла, а также от проникновения звука. Его часто выдувают на чердаки как рыхлый утеплитель из целлюлозы . Он также применяется в качестве войлока из стекловолокна (длинные листы изоляции на бумажной основе) для заполнения промежутков между стойками 2х4 внешних (а иногда и внутренних) стен домов.

Площадь

Другой переменной, влияющей на скорость теплопередачи, является площадь, через которую передается тепло.Например, передача тепла через окна домов зависит от размера окна. Через окно большего размера дом теряет больше тепла, чем через окно меньшего размера того же состава и толщины. Больше тепла будет потеряно из дома через большую крышу, чем через меньшую крышу с такими же изоляционными характеристиками. Каждая отдельная частица на поверхности объекта участвует в процессе теплопроводности. У объекта с большей площадью больше поверхностных частиц, которые проводят тепло.Таким образом, скорость теплопередачи прямо пропорциональна площади поверхности, через которую проходит тепло.

Толщина или расстояние

Последняя переменная, которая влияет на скорость теплопередачи, – это расстояние, на которое тепло должно быть отведено. Тепло, выходящее через чашку из пенополистирола, будет уходить через чашку с тонкими стенками быстрее, чем через чашку с толстыми стенками. Скорость теплопередачи обратно пропорциональна толщине чашки.То же самое можно сказать и о тепле, проводимом через слой целлюлозной изоляции в стене дома. Чем толще изоляция, тем ниже коэффициент теплопередачи. Те из нас, кто живет в более холодном зимнем климате, хорошо знают этот принцип. Нам говорят, что перед выходом на улицу нужно одеваться слоями. Это увеличивает толщину материалов, через которые передается тепло, а также задерживает воздушные карманы (с высокой изоляционной способностью) между отдельными слоями.

Математическое уравнение

На данный момент мы узнали о четырех переменных, которые влияют на скорость теплопередачи между двумя точками. Переменными являются разность температур между двумя местоположениями, материал, присутствующий между двумя местоположениями, площадь, через которую будет передаваться тепло, и расстояние, на которое оно должно быть передано. Как это часто бывает в физике, математическая связь между этими переменными и скоростью теплопередачи может быть выражена в форме уравнения.Рассмотрим передачу тепла через стеклянное окно изнутри дома с температурой T ₁ на улицу с температурой T ₂ . Окно имеет площадь А и толщину d. Значение теплопроводности оконного стекла составляет k. Уравнение, связывающее скорость теплопередачи с этими переменными, равно

Ставка = k • A • (T ₁ – T ₂ ) / d

Единицы измерения скорости теплопередачи – Джоуль / секунда, также известная как ватт.Это уравнение применимо к любой ситуации, в которой тепло передается в том же направлении через плоскую прямоугольную стенку . Это применимо к проводимости через окна, плоские стены, наклонные крыши (без какой-либо кривизны) и т. Д. Несколько иное уравнение применяется к проводимости через изогнутые стены, такие как стены банок, стаканов, стаканов и труб. Мы не будем здесь обсуждать это уравнение.

Чтобы проиллюстрировать использование приведенного выше уравнения, давайте рассчитаем скорость теплопередачи в холодный день через прямоугольное окно, равное 1.2 м шириной и 1,8 м высотой, имеет толщину 6,2 мм, значение теплопроводности 0,27 Вт / м / ° C. Температура внутри дома 21 ° C, а температура снаружи -4 ° C.

Чтобы решить эту проблему, нам нужно знать площадь окна. Будучи прямоугольником, мы можем вычислить площадь как ширину • высоту.

Площадь = (1,2 м) • (1,8 м) = 2,16 м ² .

Также нужно будет обратить внимание на единицу по толщине (d).Он указывается в сантиметрах; нам нужно будет преобразовать в единицы метры, чтобы единицы были совместимы с единицами k и A.

d = 6,2 мм = 0,0062 м

Теперь мы готовы рассчитать коэффициент теплопередачи, подставив известные значения в приведенное выше уравнение.

Скорость = (0,27 Вт / м / ° C) • (2,16 м ² ) • (21 ° C – -4 ° C) / (0,0062 м)
Скорость = 2400 Вт (округлено от 2352 Вт)

Полезно отметить, что значение теплопроводности окна дома намного ниже, чем значение теплопроводности самого стекла.Теплопроводность стекла составляет около 0,96 Вт / м / ° C. Стеклянные окна выполнены в виде двух- и трехкамерных окон со слоем инертного газа низкого давления между стеклами. Кроме того, на окна наносятся покрытия для повышения эффективности. В результате возникает ряд веществ, через которые должно последовательно проходить тепло, чтобы выйти из дома (или в него). Как и электрические резисторы, включенные последовательно, ряд термоизоляторов оказывает дополнительное влияние на общее сопротивление, оказываемое потоку тепла.Накопительный эффект различных слоев материалов в окне приводит к общей проводимости, которая намного меньше, чем у одиночного стекла без покрытия.

Урок 1 этой главы по теплофизике посвящен значению температуры и тепла. Особое внимание было уделено развитию модели частиц материалов, которая способна объяснить макроскопические наблюдения. Были предприняты попытки развить твердое концептуальное понимание темы в отсутствие математических формул.Это прочное концептуальное понимание сослужит вам хорошую службу по мере того, как вы подойдете к Уроку 2. Глава станет немного более математической, поскольку мы исследуем вопрос: как можно измерить количество тепла, выделяемого системой или получаемого ею? Урок 2 будет относиться к калориметрии.

1. Предскажите влияние следующих изменений на скорость передачи тепла через прямоугольный объект, заполнив пробелы.

а. Если площадь, через которую передается тепло, увеличивается в 2 раза, то скорость передачи тепла ________________ (увеличивается, уменьшается) в _________ раз (число).

г. Если толщина материала, через который передается тепло, увеличивается в 2 раза, то скорость теплопередачи составляет ________________ в _________ раз.

г. Если толщина материала, через который передается тепло, уменьшается в 3 раза, то скорость теплопередачи составляет ________________ в _________ раз.

г. Если теплопроводность материала, через который передается тепло, увеличивается в 5 раз, то скорость теплопередачи составляет ________________ в _________ раз.

e. Если теплопроводность материала, через который передается тепло, уменьшается в 10 раз, то скорость теплопередачи составляет ________________ в _________ раз.

ф. Если разница температур на противоположных сторонах материала, через который передается тепло, увеличивается в 2 раза, то скорость теплопередачи составляет ________________ в _________ раз.

2. Используйте информацию на этой странице, чтобы объяснить, почему слой жира толщиной 2–4 дюйма на белом медведе помогает согреть белых медведей в холодную арктическую погоду.

3. Рассмотрим приведенный выше пример проблемы. Предположим, что место, где расположено окно, заменено стеной с толстым утеплителем. Теплопроводность той же площади будет уменьшена до 0,0039 Вт / м / ° C, а толщина увеличится до 16 см.Определить коэффициент теплопередачи через эту площадь 2,16 м ² .

Изоляция чердаков – Введение

Когда вы начнете рассматривать изоляционные материалы, такие как изоляция чердаков, вы можете быстро увязнуть в некоторых довольно сложных технических терминах. В этой статье мы постараемся упростить их, чтобы вы могли постоять за себя, находясь в местном магазине DIY!

Теплопроводность изоляционных материалов

Теплопроводность, также известная как лямбда (обозначается греческим символом λ), является мерой того, насколько легко тепло проходит через определенный тип материала, не зависит от толщины материала, о котором идет речь.

Чем ниже теплопроводность материала, тем лучше тепловые характеристики (т.е. чем медленнее тепло будет проходить по материалу).

Измеряется в ваттах на метр по Кельвину (Вт / мК).

Чтобы вы могли почувствовать изоляционные материалы – их теплопроводность варьируется от примерно 0,008 Вт / мК для панелей с вакуумной изоляцией (так что это лучшие, но очень дорогие!) До примерно 0,061 Вт / мК для некоторых видов древесного волокна. .

>>> НАЖМИТЕ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ ОБ U-ЗНАЧЕНИЯХ ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ <<<

Если бы вы использовали овечью шерсть для утепления своей собственности, это примерно 0.034 Вт / мК, примерно так же, как и для большинства других изоляционных материалов из шерсти и волокна.

Значения R

R-значение – это мера сопротивления тепловому потоку через материал заданной толщины. Таким образом, чем выше значение R, тем выше термическое сопротивление материала и, следовательно, лучше его изоляционные свойства.

R-значение рассчитывается по формуле

Где:

l – толщина материала в метрах и

λ – коэффициент теплопроводности в Вт / мК.

Значение R измеряется в метрах в квадрате Кельвина на ватт (м ² K / Вт)

Например, тепловое сопротивление 220 мм монолитной кирпичной стены (с теплопроводностью λ = 1,2 Вт / мК) составляет 0,18 м ² К / Вт.

Если вы изолируете сплошную кирпичную стену, вы просто найдете коэффициент сопротивления изоляции и затем сложите эти два значения. Если вы изолировали это полиизоциануратом с фольгой толщиной 80 мм (с теплопроводностью λ = 0,022 Вт / мК и значением R 0,08 / 0.022 = 3,64 м ² K / Вт), у вас будет общее значение R для изолированной стены 0,18 + 3,64 = 3,82 м ² K / Вт. Следовательно, это улучшит тепловое сопротивление более чем в 21 раз!

  Тепловые потери = k x A x (Ti - Te) / d

k = теплопроводность материала элемента
A = площадь поверхности элемента
Ti = внутренняя температура
Te = внешняя температура
d = толщина или глубина элемента

Стена из тюков соломы является частью здания с внутренней целевой температурой 20 ° C.Температура на улице -10 градусов по Цельсию. Таким образом, разница температур Ti-Te составляет 30 ° C.
0,832 * 30 = 24,96 Вт теряется через стену.

  H = (кА / л) x (Ti - Te)

  7 м x 7 м x 6 поверхностей = 294 м2

  H = (0.04 x 294 / 0,1) x (21-12) = 1058 Вт

  Теплопотери = коэффициент теплопередачи x площадь x разница температур

  Показатель U = k / l = 0,04 / 0,1 = 0,4 Вт / м2. K.
