Расчет толщины утеплителя стены калькулятор: Калькулятор расчета утеплителя для стен, пола

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

Введите или укажите запрашиваемые параметры и нажмите кнопку “Рассчитать толщину слоя термоизоляции”

Выберите утеплитель для стен

Ноормированное значение сопротивления теплопередаче для стен (по карте-схеме)

Толщина деревянной стены, мм

1000 – для перевода в метры

Коэффициент дерево

Тип внешней отделки стен

Укажите материал

Доска или натуральная вагонка Клееная фанера Листы OSB Вагонка или панели МДФ Натуральная пробка Плиты ДСП или листы ДВП

Толщина слоя, мм

Предполагается ли внутренняя отделка стен?

Укажите материал

Доска или натуральная вагонка Клееная фанера Листы OSB Вагонка или панели МДФ Натуральная пробка Плиты ДСП или листы ДВП Гипсокартон

Толщина слоя, мм

• Первое, на что необходимо обратить внимание – это на размещение термоизоляционного слоя. Деревянные дома, как правило – одно- или малоэтажные, то есть ничто не должно помешать прибегнуть к внешнему утеплению стен. Внутреннее утепление, особенно деревянных конструкций – крайне нежелательное решение, к которому прибегают лишь при полной невозможности разместить термоизоляцию со стороны улицы. Во всяком случае, данный калькулятор «заточен» именно под внешнее утепление деревянных стен.
• Второе – тип утеплителя. Оптимальным будет применение качественной минеральной ваты с размещением ее в каркасной конструкции обрешетки. В калькуляторе приведены плиты пенополистирола – пенопласта и ЭППС, но для деревянных стен этот материал крайне нежелателен по очень многим важным причинам.

Кроме того, в калькуляторе внесены напыляемые утеплительные материалы – пенополиуретан, пеноизол и эковата.

• Расчет строится на том, что суммарное термическое сопротивление всех слоев стеновой конструкции, включающую саму деревянную стену, отделку и термоизоляцию, должно быть не менее нормированного значения, установленного СНиП. Найти этот параметр для своего региона несложно по карте-схеме, размещенной ниже. При этом необходимо взять значение «для стен», выделенное фиолетовым цветом. Оно вносится в соответствующее поле калькулятора.

• Необходимо внести толщину основной стены (поз. 1). Есть небольшой нюанс – он хорошо показан на графической схеме ниже.

Обратите внимание, что принимаемая в расчет толщина деревянной стены из бруса может быть значительно больше, чем при бревенчатом срубе, при, казалось бы, равной общей толщине.

• Раз утеплитель (поз. 3) расположен снаружи, то его необходимо прикрыть какой-либо фасадной отделкой. Чаще всего в этом случае применяют систему вентилированного фасада, при которой обеспечивается зазор (поз. 7) для проветривания утеплителя, прикрытого паропроницаемой диффузной мембраной (поз. 4). Все, что расположено за этим воздушным просветом (то есть уже сама отделка – поз. 6) в теплотехнический расчет не принимается!

Внешнюю обшивку, например, доски, вагонку или натуральный «блок-хаус», можно принять в расчёт только при полном ее прилегании к слою утепления.

• Деревянные стены, сложенные из качественного бруса или бревна, внутри зачастую вообще оставляют не обшитыми, подчеркивая тем самым их натуральность. Если же применяется какая-то дополнительная отделка, то ее необходимо будет принять в расчет. Калькулятор позволяет сделать подобный выбор.

Результат выдается в миллиметрах. Его потом несложно привести к стандартным толщинам утеплительных материалов.

Как провести утепление деревянного дома?

Существует несколько технологических подходов к этой проблеме. Подробнее с ними можно ознакомится в статье, специально посвященной .

При выборе материала для теплоизоляции возникает резонный вопрос: «Как рассчитать толщину утеплителя для стен?», тем более что в продаже имеются всевозможные размеры листов, матов и рулонов. Ответ зависит от множества факторов.

От чего зависит толщина

Материал

Расчет толщины утеплителя для стен невозможен без учета многих сопутствующих факторов и условий. Говорить о параметрах какого-то сферического утеплителя в вакууме – некорректно. Существует множество различных материалов, каждый из которых имеет свои характеристики.

Вот список коэффициентов теплопроводности различных теплоизоляционных материалов:

• Стекловата URSA – 0.044 Вт/м×К;
• Каменная (базальтовая) вата Rockwool – 0.039 Вт/м×К;
• (пенопласт) – 0.037 Вт/м×К;
• Эковата – 0.036 Вт/м×К;
• Пенополиуретан () – 0.03 Вт/м×К;
• Керамзит – 0.17 Вт/м×К;
• Кирпичная кладка – 0.520 Вт/м×К.

• Стекловата URSA – 189 мм;
• Каменная (базальтовая) вата Rockwool – 167 мм;
• Пенополистирол (пенопласт) – 159 мм;
• Эковата – 150 мм;
• Пеноплиуретан – 120 мм;
• Керамзит – 869 мм;
• Кирпичная кладка – 1460 мм.

1. Эксплуатационную плотность;
2. Нагрузку на конструкцию стен;
3. Экологическую безопасность и состав;
4. Биологическую стойкость;
5. Химические свойства и взаимодействия;
6. Стойкость к коррозии;
7. Пожарную безопасность;
8. Проницаемость для воздуха и пара;
9. Образование конденсата;
10. Наличие «мостиков холода» и теплопотери, связанные с ними;
11. Гигроскопичность;
12. Влагостойкость.

На фото минеральная вата, она имеет стандартную минимальную толщину, которая удовлетворяет требованиям климата средней полосы

Далее на основе этих данных следует определить еще одну важную величину – сопротивление передаче тепла или просто теплосопротивление. Эта величина равна отношению разности температур по краям материала к величине теплового потока, проходящего через его толщу.

Для расчета сопротивления (R) принята формула:

R = толщина стены/коэффициент теплопроводности стены.

Становится очевидным, что толщина утеплителя зависит не только от свойств материала теплоизолятора, но и от свойств материала, из которого изготовлена стена, ее толщины и отделки.

Уже на этом этапе понятно, что расчет можно вести только для конкретного утеплителя, причем с учетом целой кучи сопутствующих условий и факторов. Например, толщина пенопласта для утепления стен может сильно зависеть от типа монтажа и марки материала, производителя, качества сырья и многих других параметров.

Совет! Когда речь идет об индивидуальном строительстве, не стоит вдаваться в дебри материаловедения и теплотехники. Достаточно рассмотреть допустимые нормы для вашего региона с запасом, максимальный перерасход будет несущественным, вы ведь не город застраиваете.

Толщина утеплителя для наружных стен должна быть не меньше определенного значения, вычислять ее точно нет смысла по многим причинам:

• Во-первых, вы все равно будете вынуждены делать некоторые предположения, допущения и усреднения, ведь предсказать погоду и точно обозначить движение нагретых масс воздуха вы все равно не в силах;
• Во-вторых, даже получив значение толщины с точностью до микрон, вы все равно не сможете найти в продаже подходящий размер, так как они стандартны и достаточно грубо дискретны, с шагом в несколько десятков миллиметров;
• В-третьих, как говорится, жар костей не ломит, слишком тепло – это не проблема, достаточно открыть форточку, а вот когда холодно приходится тратиться на отопление или терпеть дискомфорт;
• В-четвертых, небольшой запас толщины увеличит общий объем материала не настолько значительно, чтобы об этом серьезно переживать.

Совет! Толщина утеплителя для наружных стен должна быть больше некого минимально допустимого значения. При этом вы можете перестраховаться и сделать больший запас, можете сэкономить и установить максимально приближенную к допустимому минимуму толщину, решать вам.

Климатические условия

Следующее важное условие, которое следует принимать во внимание, производя расчет толщины пенопласта для утепления стен, это климатические условия местности, где предполагается его эксплуатация. Это очевидный факт, но о нем все-таки стоит сказать отдельно.

После того, как вы определились с материалом, вам следует выяснить, в каком климатическом поясе он будет использоваться. Производители, как правило, предоставляют информацию о рекомендованных параметрах утеплителя для разных температурных режимов и зон.

Конструкция стены

Чтобы понять, насколько бессмысленна универсальная инструкция по расчету толщины того или иного материала, следует напомнить еще об одной важной детали: конструкции стены. Здесь играет роль количество слоев, их состав, очередность, толщины. Как видите, вариантов может быть масса.

Также важно, где расположен теплоизолятор – снаружи, со стороны помещения или внутри конструкции. Не менее важна гидроизоляция, пароизоляция, наличие сквозняков и движения нагретых масс воздуха, конвекции, излучения в инфракрасном диапазоне и интенсивности ветра в регионе.

Не забываем об отделке, толщине штукатурки, фасадном покрытии и наличии дополнительных изоляторов. Часто используют комбинации теплоизоляционных материалов, такие как пенопласт-пенофол, минеральная вата-пенофол, пенопласт-керамзит, пенобетон-пенопласт и другие. Это все также следует учитывать.

Другие факторы

При расчете параметров утеплителя учитывают также такие факторы, как назначение и функции утепления.

Например, одно дело, когда вы строите каркасное здание, где пенопласт будет основным барьером для тепла. Здесь следует перестраховаться и подобрать максимальную толщину утепления, ведь от нее будет зависеть сама возможность проживания в доме.

Совсем другое дело, когда вас не устраивает степень комфорта в доме из кирпича или вы хотите сократить расходы на отопление. В этом случае вам целесообразно будет подобрать минимально оправданную толщину материала, ведь цена такого ремонта тоже важна, раз речь об экономии.

Также важную роль играет способ строительства: если вы работаете своими руками, вам важно все контролировать и просчитывать. Если вы нанимаете профессионального исполнителя, ваша задача – грамотно подобрать компанию, ведь ее специалисты в любом случае будут заниматься расчетом всех параметров.

Опять-таки, совсем другие требования предъявляет утепление лоджии или балкона. Эти объекты имеют тонкие стены, с трех сторон обдуваются холодным воздухом, не имеют батарей отопления. Как видите, дьявол кроется в деталях, универсальные правила, чаще всего, не более чем миф.

Для того чтобы выбрать оптимальный утеплитель, необходимо знать, как рассчитать его толщину в каждом определенном случае, учитывая применяемые материалы.

Соблюдение технологии позволит в будущем значительно сэкономить на отоплении и убережет от больших расходов на электроэнергию. Также не придется тратиться на возможный ремонт здания из-за появления грибка, плесени, разрушения конструкций или по причине иных негативных последствий неправильного утепления.

Таблица теплопроводности

Из таблицы видно, что лидирующие позиции занимает пенополиуретан наименьшей плотности. Даже учитывая высокую цену по сравнению с остальными утеплителями, этот материал завоевывает все большую популярность. Особенно это заметно в частном строительстве. Кроме его свойства удерживать тепло, материал не горюч и совсем не боится влаги.

Сравнение разных видов

• При выборе подходящего варианта также следует знать, что чем выше его плотность, тем ниже свойства термоизоляции. Связано это с тем, что воздух, содержащийся в утеплителе, вытесняется самим материалом. На примере это выглядит так: используя для полов пенопласт плотностью 30 кг/м 3 , вы получите их более прочными, но не такими теплыми, как если бы вы применяли пенопласт низшей плотности.
• и пенопласт обладают почти одинаковой теплопроводностью. Выбирайте конкретный материал, отталкиваясь от особенностей монтажа. Минеральная вата при повышенной влажности теряет свои теплоизоляционные свойства. Поэтому если ожидается эксплуатация утеплителя с риском намокания, то в лучше выбрать пенопласт, т. к. даже при намокании пятой части ваты, она уменьшит свои свойства теплоизоляции в два раза.

• Использование опилок повышает риск самовозгорания. Также они очень хорошо впитывают влагу и теряют свои теплоизоляционные свойства. Из плюсов такого утеплителя можно отметить то, что это экологически чистый материал.
• Пеностекло – вариант нового поколения, достаточно легкий и недорогой, но вместе с этим, очень хрупкий и экологически чистый материал.

Формула расчета толщины утеплителя

Существует масса ресурсов, на которых вы в режиме онлайн сможете рассчитать этот показатель. Вначале вам необходимо выбрать оптимальный материал. Для этого следует:

1. Ознакомиться с нормами по теплосопротивлению, установленными в вашем регионе. Их значения прописаны в СНиП.
2. Выбрать из таблицы, размещенной выше, подходящий вариант.
3. Провести теплотехнический расчет толщины утеплителя по формуле:

R = p / k, где

R – толщина слоя теплоизоляции;

P – толщина слоя в метрах;

K – коэффициент теплопроводности утеплителя

В случае если применяется несколько разных видов, то теплосопротивление будет равно сумме показателей таких материалов.

Особенности применения нескольких слоев утеплителя

1. Убедитесь, что между слоями отсутствует пространство, и воздух не будет охлаждать утеплитель, а соответственно, и само строение.
2. При расчете показателя добавьте также теплосопротивление самой конструкции, а особенно несущих стен, т. к. это снизит итоговую стоимость строительства. От материала и будет зависеть конечный расчет толщины утеплителя.
3. Материал, обладающий меньшей теплопроводностью, будет отличаться большим тепловым сопротивлением.

Ниже давайте рассмотрим особенности производства работ различных элементов конструкции.

Крыша

Расчет толщины утеплителя для крыши проводится по приведенной выше формуле, но необходимо учесть все задействованные в конструкции слои: дерево или бетон для потолка, материал перекрытий, толщину штукатурки и т. д. Наиболее популярным вариантом, имеющим отличное соотношение цены и теплопроводности, является минеральная вата. Она прекрасно подходит для использования внутри помещений, где будет защищена от атмосферных осадков.

Выбирая базальтовую вату для крыши, отдайте предпочтение той, которая предназначена для утепления именно этой части строения. Особенно это важно, если вы планируете обустроить мансарду.

Не стоит выбирать для крыши пенопласт. Он запрещен нормами СНиПа из-за своей горючести и вредных для здоровья испарений.

Проводя расчет толщины утеплителя перекрытия, учитывайте тот факт, что рулонные материалы со временем дают большую усадку и, соответственно, теряют свои свойства. Для крыши рекомендуется применять только плитные виды.

Кроме минеральной ваты, хорошим выбором также станут плиты из экструдированного пенополистирола, т. к. несмотря на отсутствие атмосферных осадков, под крышей может собираться конденсат.

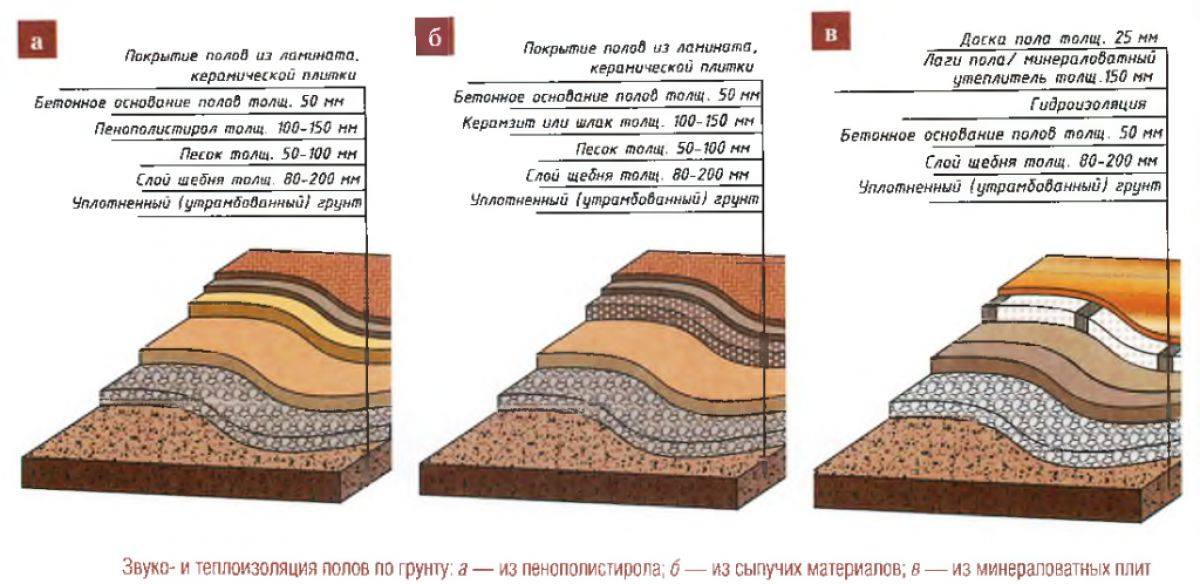

Пол

Расчет толщины ничем не отличается от всех вышеприведенных расчетов. Следует учитывать все слои материалов, задействованных при постройке здания, а также наличие или отсутствие холодного подвала под ним.

Не рекомендуется использовать внутри жилых помещений в качестве утеплителя минеральную вату. Первые два материала из-за своей горючести и вредных испарений, а последний – из-за хорошей способности впитывать влагу, что впоследствии может привести к появлению плесени, грибка и гниению.

Хорошим вариантом для пола станет К минусам можно отнести его довольно высокую цену. Однако он также является очень хорошим звукоизолятором, так что можно решить сразу две строительные задачи. Этот материал достаточно прочный, его рекомендуется использовать под бетонную стяжку и наливные полы. Красивая текстура позволяет оставлять материал в качестве финишного покрытия, обрабатывая верхний слой специальным лаком.

Выбирая для укладки на пол пробковый материал, как, впрочем, и любой другой, важно правильно провести расчет толщины утеплителя, так как принцип «больше – лучше» тут не действует. Вы не только значительно поднимете уровень и уменьшите полезную площадь помещения, но и неоправданно повысите стоимость строительства.

Потолок

Производя расчет толщины утеплителя потолка, следует также определить, каких целей вы хотите добиться. К примеру, потолки в многоэтажных многоквартирных домах вообще не требуют утепления, если постройка проводилась без технологических нарушений. В таких домах достаточно уложить слой звукоизоляции и этим существенно снизить материальные затраты на ремонт.

Частные дома, наоборот, часто требуют утепления не только пола, но и потолка. Давайте разберем ситуации, когда провести работы действительно необходимо.

1. Под крышей располагается неотапливаемый чердак. Если по проекту под крышей будет находиться неотапливаемое и нежилое помещение, то на этапе строительства необходимо проложить утеплитель в межпотолочные балки, зашив его снизу и сверху.
2. В помещении очень холодно зимой. Возможно, изначально был произведен неправильный расчет толщины утеплителя для здания. В этом случае следует действовать, исходя из конкретной ситуации. Сначала необходимо обшить потолок, если этого не было сделано на этапе строительства, и посмотреть, как изменится общая температура в помещении. Если ситуация не улучшится, то, скорее всего, необходимо будет пересмотреть всю систему теплоизоляции здания.
3. Чердачное помещение является жилым, но не используется в зимнее время. В этом случае действует тот же принцип, что и в нежилых помещениях. Температура в мансарде гораздо ниже, чем в жилом помещении и, соответственно, происходит большая потеря тепла из жилого помещения. Как известно, теплый воздух поднимается и проникает сквозь потолок в чердачное помещение. Кроме того, контактируя с холодной поверхностью, он превращается в конденсат, который приводит к появлению плесени и гниения деревянных потолочных перекрытий.

Закладывать утеплитель целесообразней всего в потолочные балки. Можно использовать для этих целей как минеральную вату, так и пробковый материал, т. к. содержание влаги в жилых помещениях невелико. Пенопласт же лучше не использовать под потолком.

Онлайн калькулятор утеплителя , предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)

Я вляется одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.

Маты каменной (базальтовой) ваты

В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».

С амыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями. Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.

При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики

Напыляемые утеплители

Т акой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.

Эковата

В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.

И звестно два способа укладки: это сухой метод и влажный.

• Сухой способ

При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность. Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.

• Влажный способ

Можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи .

Общие сведения по результатам расчетов

• К оличество утеплителя
– Общий объем необходимого утеплителя
• П лощадь утепления
– Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
• К оличество дюбелей “грибков”
– Общее количество дюбелей “грибков” с расходом 6 штук на 1 квадратный метр утеплителя.
• В ес утеплителя
– Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.

Как правильно выбрать толщину утеплителя для крыши. Основы расчета

Содержание

1. Как правильно выбрать толщину утеплителя для крыши. Основы расчета
2. Толщина утеплителя для зимнего дома. Утепление минеральной ватой
3. Расчет толщины утеплителя калькулятор онлайн. Теплотехнический онлайн калькулятор – его задачи и возможности
4. Таблица толщины утеплителя. Как правильно выбрать утеплитель?
   • Основные требования, предъявляемые к теплоизоляционным материалам:
5. Расчет толщины утеплителя кровли онлайн. Калькулятор расчета толщины утепления ската кровли
   • Калькулятор расчета толщины утепления ската кровли
   • Как правильно произвести расчет?
   • Цены на базальтовые плиты
6. Толщина утеплителя расчет. Расчет толщины теплоизоляции
7. Толщина утеплителя кровли для москвы. От чего зависит толщина утеплителя
   • Как рассчитать толщину в зависимости от выбранного утеплителя
8. Толщина утеплителя в москве. Толщина утеплителя для стен
   • Расчет теплоизоляции стен

Как правильно выбрать толщину утеплителя для крыши. Основы расчета

Исходными данными служат климатические условия в регионе, геометрические параметры скатов и стропильной системы , требования к самой крыше и бюджету строительства. В ходе расчета определяется тип и параметры утеплителя, толщина прослойки и схема укладки материала.

Полученные данные также используются при уточнении толщины пирога, расчете общей нагрузки на кровлю, количества материалов (включая крепежи и сопутствующие для монтажа) и сметы . Алгоритм расчета может корректироваться, но в целом пошагово:

1. Уточняются нагрузки и требования к утеплителю.
2. Исходя из назначения и параметров крыши выбирается тип теплоизоляционного материала и уточняются его характеристики (плотность, коэф.теплопроводности, влагопоглощение, паропроницаемость, требования монтажа).
3. Выполняется теплотехнический расчет толщины изоляционной прослойки. Полученное значение округляется в большую сторону, при неблагоприятных условиях эксплуатации – с 10% запасом. При чрезмерно большой толщине рассматриваются альтернативные варианты, при необходимости – с заменой материала или способа утепления.
4. Исходя из полученной толщины и геометрических параметров скатов рассчитывается схема укладки материалов и их количество. На этом этапе ключевое значение имеет совпадение размеров плит или рулонов утеплителя с расстоянием между стропилами, в идеале материалы монтируются с минимальными или отсутствующими зазорами и без лишнего раскроя.
5. Выполняется расчет сопутствующих материалов (пены, гидро- и пароизоляционных пленок, герметизирующих лент, крепежей) и общей сметы.
6. С учетом полученных данных составляется точная схема размещения слоев пирога с закладкой обязательных вентзазоров и проверяется соответствие весовых нагрузок несущим способностям каркаса и основания крыши.

Толщина утеплителя для зимнего дома. Утепление минеральной ватой

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С

Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Правильный пирог с утеплением.

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Расчет толщины утеплителя калькулятор онлайн. Теплотехнический онлайн калькулятор – его задачи и возможности

Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.

Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.

Теплотехнический расчет – методика и обоснование

Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки “Добавить слой”. В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.

Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.

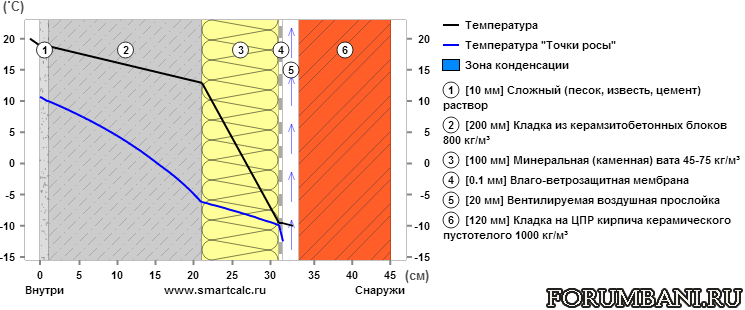

Расчет точки росы

Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.

Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.

Расчет тепловых потерь дома

Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей – уточним базовые данные, которые требуются ввести при расчетах.

• Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т. д.). Вам нужно выбрать Ваш город из огромного списка стран СНГ.
• Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
• Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
• Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок. Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.

Источник: https://remont.ru-best.com/remont-doma/tolshchina-uteplitelya-dlya-kryshi-uteplitel-na-kryshu-kak-rasschitat-neobhodimyy-obem

Таблица толщины утеплителя.

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.

Основные требования, предъявляемые к теплоизоляционным материалам:

• Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³  лучше всего удерживает тепло и  подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины ? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

Толщину утеплителя необходимо определять на основании теплотехнического расчета с учетом климатических особенностей территории, материала стены и её минимально допустимого значения сопротивления теплопередачи.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Источник: https://remont.ru-best.com/remont-doma/tolshchina-uteplitelya-dlya-kryshi-uteplitel-na-kryshu-kak-rasschitat-neobhodimyy-obem

Расчет толщины утеплителя кровли онлайн. Калькулятор расчета толщины утепления ската кровли

Если на чердаке планируется организовать жилую комнату или даже просто хорошо оборудованное и отделанное подсобное помещение, то необходимо продумать вопрос утепления скатов кровли. Не стоит полагать, что это только защита от зимних морозов – без термоизоляции и в летнюю жару чердак способен превратиться в совершенно непригодную для пребывания людей зону, раскаляясь под действием солнечных лучей.

Калькулятор расчета толщины утепления ската кровли

Чтобы термоизоляция была полноценной, ее толщина должна соответствовать определенным нормам. Кстати, толщину необходимого утепления принимают в расчет еще при проектировании крыши – на нее нередко ориентируются и при выборе пиломатериалов для изготовления стропильных ног. Поможет определиться с этим параметром – калькулятор расчета толщины утепления ската кровли.

Ниже будут даны необходимые разъяснения, приведены справочные материалы.

Калькулятор расчета толщины утепления ската кровли

Как правильно произвести расчет?

Определение необходимой толщины утепления строится на том принципе, что суммарное термическое сопротивление строительной конструкции (кровельного покрытия в нашем случае) должно быть ни ниже, чем установленный СНиП показатель для данного региона, в соответствии с его климатическими особенностями.

• Найти необходимое нормированное значение сопротивления теплопередаче для места своего проживания можно по размещенной ниже карте-схеме территории РФ. При этом нас интересует в рассматриваемом расчете показатели «для покрытий» – указаны красными цифрами.

Карта для определения нормированного значения термического сопротивления строительных конструкций.

Остальные вычисления калькулятор проведет сам. В итоге будет получена рекомендованная минимальная толщина выбранного утеплителя, в миллиметрах. Ее уже несложно привести к стандартным толщинам утеплительных материалов, организовав их монтаж в один или в два (предпочтительнее!) слоя.

Как выполняется утепление кровли?

Безусловно, в кровельном «пироге», помимо самого утеплителя, применяются и другие необходимые материалы. Подробнее об этом – в специальной публикации, посвященной самостоятельному утеплению крыши дома .

Толщина утеплителя расчет. Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

• R_reg=δ/k, где
• R_reg– теплосопротивление в среднем по региону;
• δ – толщина слоя утеплителя;
• k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – R_reg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ_{кирпича}=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.

R_{кирпича}= δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = R_reg— R_{кирпича}= 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = R_{пенопласт}× k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Толщина утеплителя кровли для москвы. От чего зависит толщина утеплителя

Поскольку все утеплители имеют свои особенности, выбор материал связан не только с его качествами и ценой, но и с особенностями крыши.

Такой параметр, как толщина кровли, определяют уже на этапе проектирования. При этом ориентируются на такие параметры:

• удельную теплопроводность материала : чем менее теплопроводный материал, тем тоньше может быть покрытие, и наоборот;
• климатические условия в местности, где будет строиться дом.

Чем более влажный и холодный климат, тем толще будет слой утеплителя Источник centro-stroi.ru

Как видно из списка выше, при утеплении крыши толщина утеплителя напрямую связана с необходимостью поддержания определенной температуры внутри помещения. Но также влияет на толщину теплоизоляции кровли и конструкция крыши: чем тяжелее изоляционный материал, тем мощнее должны быть стропила. Для многоскатных сложных крыш не подходят объемные материалы. При попытке утеплить их минватой образуется огромное количество зазоров, поэтому целесообразнее использовать пенополиуретан.

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.

Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий») Источник orchardo.ru

Расчет производится по следующей формуле:

α _ут =(R ₀ ^прив -0,16)·λ _ут

• α _ут – это толщина утеплителя в метрах;
• R ₀ ^{прив .}– приведенное сопротивление теплопередаче покрытия, м² · °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;
• λ _ут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λ _А или λ _Б .

Сопротивление теплопередачи в разных климатических зонах РФ Источник keywordbasket.com

* в зависимости от условий, λ _а =0,04 ; λ _б =0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

α _ут =(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.

Толщина утеплителя в москве. Толщина утеплителя для стен

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза , уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R₀ .

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

где

• α_ут – толщина утеплителя, м
• R₀^тр – нормируемое сопротивление теплопередаче наружной стены, м² · °С/Вт;
  (см. таблица 2)
• δ – толщина несущей части стены, м
• λ – коэффициент теплопроводности материала несущей части стены, Вт/(м · °С) (см. таблица 1)
• λ_ут – коэффициент теплопроводности утеплителя, Вт/(м · °С) (см. таблица 1)
• r – коэффициент теплотехнической однородности
  (для штукатурного фасада r=0,9; для слоистой кладки r=0,8)

Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму

где

δ_i – толщина отдельного слоя многослойной стены;

λ_i – коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.

Калькулятор изоляции стен с деревянным каркасом Объяснение

Тима Аренхольца

Опубликовано 22 октября 2017 г.

Проектирование стен для контроля температуры и влажности в соответствии с нормами не является интуитивным процессом. Теплоизоляция может быть установлена ​​в полости между стойками , в виде сплошного слоя снаружи стоек или в обоих случаях. И, как мы задокументировали в предыдущей статье, Урок математики энергетического кода: почему стена R-25 не равна стене R-20+5ci, сравнение эффективности полостной и непрерывной изоляции требует больше усилий, чем просто сравнение R-значения производителя.

Что касается влажности, то все становится еще сложнее. Трудно согласовать правильный тип замедлителя испарений с расположением теплоизоляции, воздушного барьера и водонепроницаемого барьера, особенно потому, что IBC и IRC не содержат подробного набора рекомендаций.

Одним из аналитических инструментов, которые могут помочь вам последовательно определить соответствие нормам и надежность работы, является свободно доступный настенный калькулятор, разработанный Applied Building Technology Group (ABTG). В этом инструменте используются результаты углубленного исследовательского отчета по контролю влажности, также подготовленного ABTG.

Из-за сложности упомянутых выше проблем с дизайном калькулятор на первый взгляд может показаться пугающим. Далее следует краткое руководство, знакомящее с калькулятором и его использованием, а также несколько примеров.

Страница настенного калькулятора разделена на три отдельные области. Первая из этих областей содержит описание назначения калькулятора и краткие пояснения используемых методологий со ссылками на дополнительные ресурсы (рис. 1).

Я оставлю это в качестве упражнения для вас, читатель, чтобы просмотреть эту информацию позже, если останется какая-то путаница!

Вторая область — это область ввода, расположенная под пояснениями и в левой части страницы. Давайте разделим эту область на две части: входные данные сборки стены и калькулятор чистой проницаемости для слоев внешнего материала.

В разделе «Входные данные сборки стены» (рис. 2) пользователю предлагается выбрать различные компоненты сборки стены (сложно, правда?). Затем эти входные данные в основном используются для определения теплового поведения стены и соответствия нормам.

В зависимости от типа конструкции выбирается применимый строительный и энергетический код, а затем климатическая зона строительной площадки. После этого пользователь описывает основные компоненты сборки стены, в том числе значения R изоляции, конструкционную обшивку, размер каркаса и расстояние между ними, а также внутреннюю отделку. На основе этих входных данных калькулятор может вычислить эффективное значение R и U-фактор сборки для стены и определить, соответствует ли стена нормам в выбранной климатической зоне.

Вторая секция в области ввода связана в первую очередь с контролем влажности (рис. 3) при использовании общего подхода к проектированию с «контролируемой проницаемостью», при котором проницаемость материалов внутри и снаружи сборки должна быть скоординирована, чтобы гарантировать, что сборка может высохнуть, и что в сборку не попадает слишком много воды (т. е. даже быстросохнущие сборки проблематичны, если они становятся более влажными, чем материалы могут выдержать). Значения проницаемости для многих наружных материалов может быть трудно найти, и они могут варьироваться, но являются необходимыми входными данными для разумного контроля результатов влагостойкости таких стеновых сборок. Однако ввод исходных данных для этой второй секции не требуется, если используется подход к проектированию с «регулируемой температурой», при котором в качестве основы для соответствия используются спецификация и расположение изоляции по отношению к вариантам внутреннего пароизолятора. В этом случае входных параметров базовой сборки стены достаточно для контроля влажности и проверки соответствия U-фактору.

Пользователя просят указать проницаемость любых компонентов стеновой сборки, расположенных на внешней стороне каркаса. В этом разделе все входные значения указаны в единицах пермс. Используя эти числа, калькулятор определяет чистую проницаемость для внешних слоев в соответствии с приведенным уравнением. Затем эта информация объединяется с изоляционным составом из предыдущего раздела, и принимается решение о том, какой тип пароизолятора следует использовать.

Последней областью калькулятора является область вывода, расположенная рядом с секциями ввода (рис. 4).

В зоне вывода есть две проверки: тепловая проверка и проверка контроля водяного пара.

Термическая проверка показывает, соответствует ли стена требованиям к тепловым характеристикам применимого энергетического кодекса. Коды допускают два метода соответствия: метод u-фактора и метод r-значения. Это означает, что если стена проходит проверку r-значения, но не проходит проверку u-фактора, она все еще разрешена (и наоборот). Если стена не проходит обе проверки, необходимо добавить дополнительную изоляцию. Метод проб и ошибок, заключающийся в постепенном добавлении изоляции и проверке на соответствие требованиям, может привести к экономичному решению, поскольку калькулятор обновляется в режиме реального времени.

Проверка контроля водяного пара также использует два альтернативных пути соответствия (как указано выше), в данном случае для определения пригодности различных классов замедлителей испарения для использования внутри предлагаемой стеновой сборки.

Давайте рассмотрим несколько примеров, спроектировав стену для климатической зоны 6 с помощью IRC. Во-первых, я буду основывать свой вклад на «минимальном коде» для изоляции, который является нормативным решением для изоляции полости R-20 и непрерывной изоляции R-5. Для остальной части стены я предполагаю R-0,5 для облицовки, 7/16” OSB для структурной обшивки, 2×6 шпилек на 16” o.c. и ½” гипсокартона внутри. Я также введу проницаемость для этих слоев, как показано на рисунке 5.

Для этих входных данных мы получаем выходные данные, показанные на рисунке 6. Подводя итог, можно сказать, что тепловая проверка подтверждает (с помощью анализа коэффициента u и анализа значения r), что стена соответствует требованиям. Контроль влажности позволяет использовать пароизоляцию класса I или класса II на внутренней поверхности стены в соответствии с методом коэффициента изоляции.

Далее давайте спроектируем еще одну стену для климатической зоны 6, но на этот раз полностью полагаемся на непрерывную изоляцию для тепловых характеристик. Соответственно, я методом проб и ошибок пришел к минимальному количеству непрерывной изоляции, которая проходит проверку коэффициента U, то есть R-18. Я использовал нижнее значение заполнителя R-1 в поле изоляции полости, чтобы примерно учесть значение R пустой полости. Ввод нулевого значения для изоляции полости не позволит выполнить проверку контроля влажности. Для «идеальной стены» коэффициент U, необходимый для соответствия энергетическому кодексу, будет определять объем требуемой внешней изоляции. Если используется некоторое количество изоляции полости (все еще без какого-либо внутреннего пароизолятора), идеальная стена становится частным случаем гибридной сборки. Остальные входные данные не отличаются от предыдущих. См. ввод и вывод на рисунках 7 и 8.

Наконец, обязательно оцените конструкцию стены с учетом «Дополнительных соображений контроля влажности», что является важным шагом на пути к созданию надежной конструкции, соответствующей нормам. Эти соображения могут быть важны для формирования первоначального плана испытания, и их можно найти во вступительном тексте в верхней части калькулятора, щелкнув переключатели, чтобы отобразить дополнительный текст.

Я надеюсь, что это краткое руководство было полезным для ознакомления с использованием настенного калькулятора. Я знаю, что распутывание и интерпретация различных положений кодекса может быть трудной задачей. Калькулятор стены предназначен для того, чтобы сделать это за вас, позволяя вам быстро оценить различные варианты дизайна и вселяя уверенность в свой окончательный выбор.

Для получения дополнительной информации просмотрите следующие статьи, а также предыдущие видеоролики из этой серии:

Статьи Perfect Wall

1. Создание «идеальной стены»: упрощение требований к замедлителю водяного пара для контроля влажности
2. Идеальные стены идеальны, а гибридные стены идеально хороши
3. Калькулятор теплоизоляции стен с деревянным каркасом
4. Новый калькулятор конструкции стен для соответствия требованиям коммерческого энергетического кодекса
5. Урок математики энергетического кода: почему стена R-25 не равна стене R-20+5ci
6. Непрерывная изоляция решает математическую задачу энергетического кодекса

Серия видеороликов

1. Больше никаких страхов с помощью этого веб-сайта и видео
2. Видео: Упрощенная термодинамика тепловых потоков от теплого к холодному
3. Видео: поток влаги вызывает проблемы, вызванные водой
4. Видео: Как «идеальная стена» решает проблему разнообразия окружающей среды
5. Видео: насколько важен ваш WRB?
6. Видео: Надежная идеальная стена в любом месте
7. Видео: лучшая стена, которую мы умеем делать
8. Видео: Как утеплить стальными шпильками
9. Видео: тепловые мосты и стальные шпильки
10. Видео: Повышение энергоэффективности жилых помещений благодаря непрерывной изоляции
11. Видео: Как (не) испортить идеальную стену
12. Видео: Битумная бумага и сплошная изоляция? Нет проблем!
13. Видео: совместимы ли CI и WRB?
14. Видео: оценка «идеальной стены» с помощью управляющих слоев

Как определить толщину изоляции

30 августа 2020 г. 31 августа 2020 г. Рифка Айсия Расчет

В этом посте я хочу поделиться, как оценить толщину изоляции. Диаграммы в этом посте показывают, как оценить толщину изоляции для условий стоячего и турбулентного воздуха. Обратите внимание, что диаграммы основаны на пренебрежении сопротивлением, вызванным как металлом, так и внутренней пленкой на внутренней стенке.

Оценка толщины изоляции для плоской поверхности

Толщина изоляции для плоской поверхности является функцией:

• Скорость ветра
• Температура окружающего воздуха
• Температура поверхности
• Температура жидкости
• Теплопроводность изоляционного материала

Диаграмма ниже используется для получения параметра, называемого функцией поверхности . Значение функции поверхности не зависит от формы и ориентации изолированного объекта. Поверхностная функция позже будет использоваться для оценки толщины изоляции.

Чтобы получить функцию поверхности, нам нужны следующие данные:

• Теплопроводность изоляционного материала
• Разница между температурой жидкости и температурой поверхности (∆t _i )
• Разница между температурой поверхности и температурой окружающего воздуха (∆t _o )
• Скорость ветра

После того, как мы получим функцию поверхности, мы используем приведенную ниже таблицу, чтобы получить толщину изоляции.

Оценка толщины изоляции для цилиндрической поверхности

Толщина изоляции для цилиндрической поверхности зависит от нескольких упомянутых выше факторов, а также положения.

Тот же метод используется для оценки толщины изоляции цилиндрической поверхности. Во-первых, нам нужно получить функцию поверхности, используя метод, упомянутый выше. Затем мы используем приведенную ниже таблицу, чтобы получить толщину изоляции для цилиндрической поверхности. Толщина зависит от внешнего диаметра объекта и его положения (вертикальное, горизонтальное, наклон 45 градусов).

Пример 1: Оценка толщины изоляции для плоской поверхности

Допустим, у нас есть вертикальная стенная печь со следующими данными.

Температура воздуха: 85 F

Температура поверхности: 150 F

Температура жидкости: 650 F

Теплопроводность изоляционного материала: 0,05 BTU/HR.FT.F (при 400 F)

Оцените толщину изоляции.

Сначала , нам нужно найти поверхностную функцию .

Используя данные выше, мы получаем ∆t _i = 500 F и ∆t _o = 150 F.

1. Проведите горизонтальную линию от K = 0,05 до ∆t _i = 500
2. Падение вертикально до ∆t _i = 65
3. Проведите горизонтальную линию к левой оси
4. Продлить линию, параллельную базовой линии уклона 45 градусов, заканчивающуюся базовой линией скорости ветра
5. Начертите горизонтальную линию от конечной точки до функциональной линии поверхности

Следуя описанным выше шагам, мы получаем функцию поверхности φ = 0,26 для неподвижного воздуха (застойного воздуха).

Для скорости ветра 5 футов/с выполните следующие шаги, чтобы получить функцию поверхности.

4а. Проведите горизонтальную линию от скорости ветра 5 футов/с до ∆t _o = 65

5а. Поднимите вертикально до параллельной линии, полученной на шаге №. 4.

6а. Проведите горизонтальную линию к линии функции поверхности

. Мы получим функцию поверхности 0,167 для скорости ветра 5 футов/с.

Второй , оцените толщину изоляции, используя следующую таблицу, в зависимости от положения поверхности.

Если воздух неподвижен, толщина вертикальных стенок составляет 2,5 дюйма.

Пример 2: Оценка толщины изоляции для цилиндрической поверхности

Допустим, у нас есть вертикальная труба со следующими данными.

Внешний диаметр: 4 в

Температура воздуха: 85 F

Температура поверхности: 150 F

Температура жидкости: 650 F

Теплопроводность изоляционного материала: 0,05 BTU/HR. FT.F (при 400 F)

Оцените толщину изоляции.

Сначала , нам нужно найти поверхностную функцию .

Поскольку условия те же (теплопроводность, температура воздуха, температура поверхности и температура жидкости), функция поверхности будет такой же, как в предыдущем примере, то есть 0,26.

Второй , оцените толщину изоляции с помощью следующей таблицы в зависимости от положения поверхности и умножьте на поправочный коэффициент для положения

Если воздух неподвижен, толщина составляет 2,05 дюйма x 0,862 = 1,77 дюйма. .

Ссылки:

Evans, F.L., Справочник по проектированию оборудования для нефтеперерабатывающих и химических заводов, Vol. 2, 2 ^nd Ed., Gulf Publishing Co., 1979.

Как рассчитать U-значение?

08 августа 2022 г.

Коэффициент теплопередачи , также известный как коэффициент теплопередачи, описывает количество энергии (ватт), которое может проникнуть через 1 м² строительного компонента, когда разница температур между обеими сторонами равна 1, ^o К (Кельвин). Теплоэффективные строительные материалы, такие как изоляция из пенополистирола, имеют низкую теплопроводность. Это означает, что только небольшое количество тепла может пройти через этот конкретный компонент. Метод расчета основан на стандарте ISO 6946. Чтобы вычислить значение U, нам нужно определить тип компонента здания (например, пол, стена или крыша) и рассчитать тепловое сопротивление (R) каждого материала, используемого для создания этого компонента. Чтобы рассчитать это, нам нужно знать толщину и теплопроводность λ используемого строительного материала.

Потери тепла нежелательны, особенно когда мы хотим проектировать устойчивые и теплоэффективные здания. Для достижения наилучших характеристик необходимо позаботиться о том, чтобы все компоненты здания имели как можно более низкое значение коэффициента теплопередачи.

Коэффициент теплопередачи определяется по формуле:

Значение U, значение R и значение λ – Определение и метод расчета

Чтобы рассчитать значение U, нам необходимо определить налипание компонента и рассчитать тепловое сопротивление ( R) каждого компонента.

Термическое сопротивление R – это разница температур между двумя определенными поверхностями материала, которая вызывает удельный тепловой поток через единицу площади. Он часто описывается как величина, обратная коэффициенту теплопередачи, и может быть получен из теплопроводности и толщины материалов.

Другими словами, тепловое сопротивление говорит нам, сколько тепла материал может блокировать от перехода с одной стороны на другую. Изоляционные материалы обладают высокой термостойкостью. Например, плита KORE Floor EPS 70 Silver толщиной 100 мм имеет тепловое сопротивление, равное 3,23 м2К/Вт 9 .0003

Термическое сопротивление компонента здания представляет собой сумму сопротивлений каждого слоя:

Поверхностное сопротивление R _se и R _si являются изоляционными значениями для тонких слоев воздуха во внутреннем и внешнем слоях. поверхности конструкции. Значения по умолчанию основаны на назначении конструкции и нормативных значениях, приведенных в EN ISO 6946. Поверхностное сопротивление зависит от направления теплового потока. Значения по умолчанию следующие:

Теплопроводность λ – расчетная теплопроводность материала, либо рассчитанная в соответствии с EN 13163 для пенополистирола, либо полученная из табличных значений. Ниже приведены примеры типичных строительных материалов с теплопроводностью:

Коэффициент теплопередачи Примеры для полых стен и цокольных этажей

Ниже приведены примеры расчетов коэффициента теплопередачи только для изоляции полых стен и пола. Для конкретных расчетов U-значения, пожалуйста, свяжитесь с нашей технической командой напрямую. В приведенном ниже расчете полых стен используется изоляционный материал KORE Fill Diamond с шариками. Для расчета первого этажа использовались плиты KORE Floor EPS70 Silver.

Расчет коэффициента теплоизоляции полой стены

Для расчета общего теплового сопротивления R _T полой стены нам необходимо знать:

1. Наращивание стены, которое в данном случае происходит от внешней поверхности:
   1. Цементно-песчаная штукатурка
   2. Бетонный блок наружного листа с раствором между блоками
   3. Изоляция KORE Fill Diamond с двойными треугольными анкерами из нержавеющей стали
   4. Бетонный блок внутреннего листа с раствором между блоками
   5. Гипсовая штукатурка
2. Толщина каждого слоя d (см. отчет)
3. Теплопроводность λ (см. отчет)
4. Количество анкеров на 1 м ²

Зная это, мы можем рассчитать R _T , предполагая горизонтальный тепловой поток:

170 мм изоляция полых стен KORE Fill Diamond.

Расчет коэффициента теплоизоляции пола

Расчет коэффициента теплопередачи для пола очень похож на расчеты стен, но нам необходимо знать несколько дополнительных сведений. Несмотря на термическое сопротивление компонента, нам необходимо рассчитать характеристические размеры пола B’, определяемые как площадь пола, деленная на половину периметра: Тепловые характеристики зданий — Теплопередача через грунт — Методы расчета.

Для пола на грунте теплопроводность грунта делится на три типа:

• Глина или ил
• Песок или гравий
• Однородная порода

Чтобы рассчитать коэффициент теплопередачи для первого этажа, нам необходимо знать:

1. Высота этажа, которая в данном случае:
   1. Железобетонная плита
   2. KORE Floor EPS70 Серебристый
   3. Радоновый барьер
2. Толщина каждого слоя d (см. отчет)
3. Теплопроводность λ (см. отчет)
4. Теплопроводность и тип грунта
5. Открытый периметр P
6. Площадь пола, измеренная от внутренней стороны стены A
7. Толщина стенки

В приведенном выше случае коэффициент теплопередачи рассчитывается как 0,18 Вт/м2К, что достигается при использовании 130 мм KORE Floor EPS70 Silver.

Вам нужна помощь в расчете U-значения для вашего следующего проекта? Свяжитесь с нашей технической командой, нажав кнопку ниже для получения дополнительной информации.
