Расстояние от котла до стены — Вода в доме

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью

не менее 12-15 киловатт.

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.

Правила установки газовых котлов в частном доме

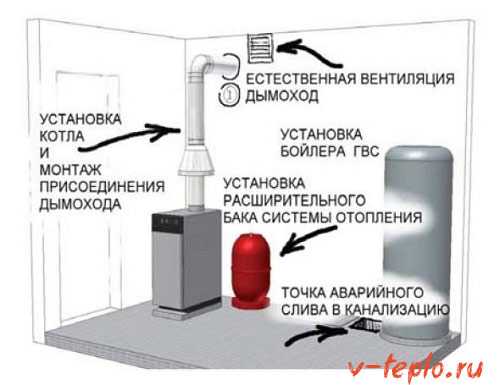

Помещение

Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.

Высота потолка котельной должна быть не менее 2,5 метра.
В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
Ширина двери в котельную должна быть не менее 80 сантиметров.
Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
Недопустима отделка помещения какими-либо горючими материалами.
Недопустимо наличие фальшпотолка или фальшпола.
В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.

Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

К котлу должен быть свободный доступ с любой стороны.
Газовые трубы должны быть только из металла.
Газовый счетчик обязателен.
Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
По горизонтали его длина в котельной не должна превышать трех метров.
Газоотвод может иметь не более чем 3 колена.
Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.

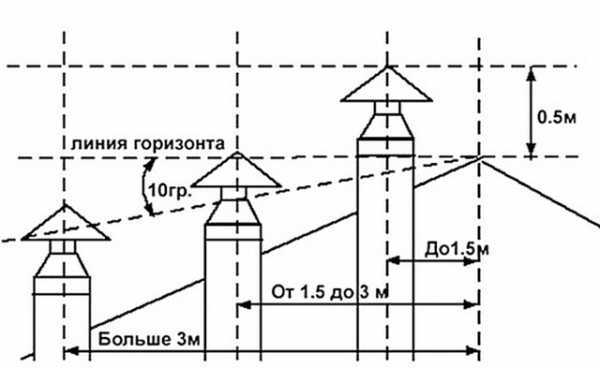

Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы, которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

В организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.

Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Монтаж

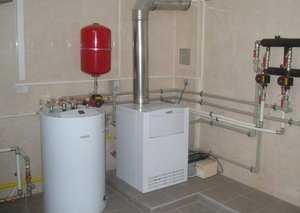

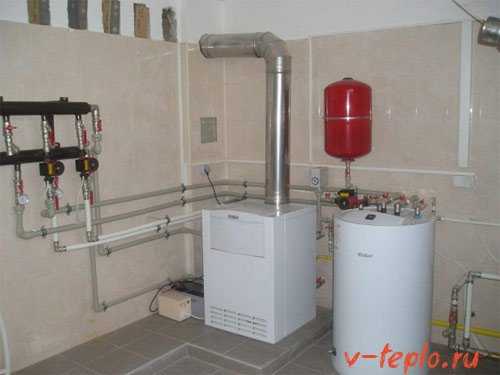

Последовательность монтажа напольного котла

Котел устанавливается на прочное основание, которое может выдержать его тяжесть. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
При установке аппарата на основание проверить, чтобы он стоял точно параллельно земле.
Присоединить к дымоходу и проверить тягу.
Соединить с трубами отопительной системы, при этом установив фильтр жесткой очистки воды (после отводной линии перед входом в котел обратной линии). По обе стороны от фильтра поставить запорные механизмы (например, шаровые клапаны). Шаровые клапаны установить на все патрубки.
Двухконтурный котел соединить с водопроводом. Врезку в водопровод лучше сделать насколько возможно ближе ко входу трубы в здание или же до места разветвления трубы. Трубу для подачи воды лучше присоединить сверху, трубу возврата воды — снизу.

Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
Подсоединить к электропитанию.

Последовательность монтажа настенного котла

Стена или перегородка, на которой будет размещен котел, должна быть прочной, чтобы выдержать его, и защищенной огнеупорным материалом.
Котел крепить на расстоянии 4-5 сантиметров от стены крепления, полметра от остальных стен и потолка, 80 сантиметров до пола. Крепить ровно, без перекосов, строго параллельно полу.
Аппарат подготовить к монтажу: под напором воды очистить стенки входных труб от мусора.
Установить фильтр на трубе для подачи воды, до фильтра и после него установить запорную арматуру.
Если это необходимо, смонтировать дымоход и проверить тягу.
Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.

Подсоединить к электропитанию.

В обоих вариантах установки перед первым пуском нужно заполнить систему водой. Для этого устройство надо отключить. Воду следует набирать очень медленно — только так вы избавитесь от воздушных «пузырей» в системе отопления.

Следует также помнить, что монтаж любого газового оборудования нельзя производить при минусовой температуре, температура должна быть от 5 до 35 градусов.

kotel.guru

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

С высотой установки.
Требованиями пожарной безопасности.

Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

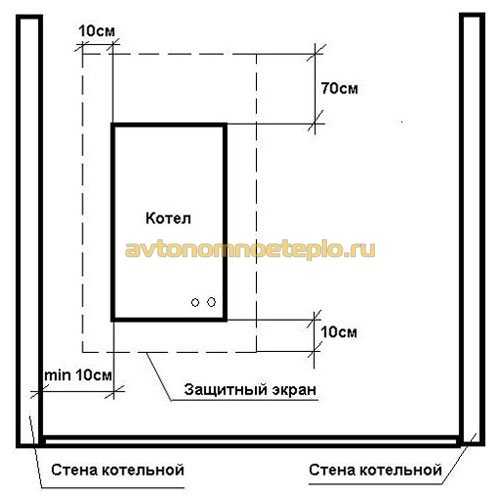

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

От поверхности стены, на которую монтируется агрегат не менее 10 см.
От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

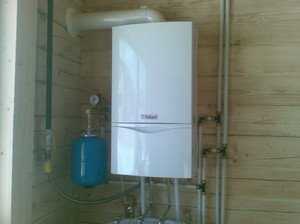

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:

Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

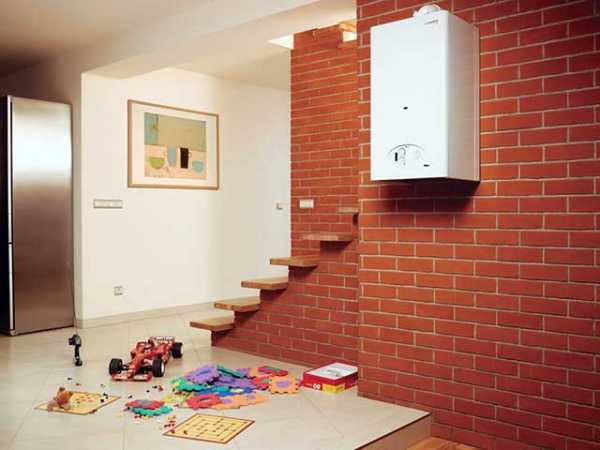

Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

avtonomnoeteplo.ru

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
СНиП 2.04.01-85 об устройстве внутреннего водопровода;
СНиП 21-01-97 о пожарной безопасности;
СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м³ газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

техпаспорт и инструкцию по использованию устанавливаемого котла;
сертификаты соответствия;
подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

obustroen.ru

Порядок действий домовладельца

Устройство либо замена газового отопления в загородных коттеджах или помещениях многоквартирного дома производится с разрешения соответствующей службы. Причем установить котел и сделать обвязку можно своими руками при условии соблюдения действующих строительных норм. Сотрудниками газоснабжающей организации выполняется 3 вида работ: разработка проекта (с согласованием), подключение газа и запуск теплогенератора.

Справка. Проектирование и монтаж обычно заказывают компании – поставщику топлива, хотя законодательство не запрещает нанимать сторонние фирмы. Вопрос заключается в стоимости услуг и длительности процедуры согласования.

Как нужно правильно действовать, чтобы установить в жилище газовый котел:

Выделить помещение под монтаж источника тепла.
Купить теплогенератор нужной мощности, совместимый с системой отопления.
Обратиться с заявлением в газоснабжающую организацию, приложив пакет документов. Получить технические условия (ТУ) на присоединение газоиспользующей установки.
На основании ТУ заказать изготовление проектной документации и согласовать ее в соответствующей службе компании – поставщика газа.
Соблюдая все правила и требования, изложенные в проекте, смонтировать и подсоединить котел к отоплению.
Вызвать специалистов Горгаза, выполняющих подключение к топливной магистрали и первичный запуск источника тепла.

В целом указанный порядок установки и присоединения котлов действует во всех странах бывшего СССР. В любом случае домовладелец получает технические условия, где перечислены требования действующих в государстве нормативов. Рассмотрим каждый этап по отдельности.

Помещение для установки

Согласно предписаниям СНиП и других сводов правил, монтаж газоиспользующих отопителей допускается в следующих помещениях:

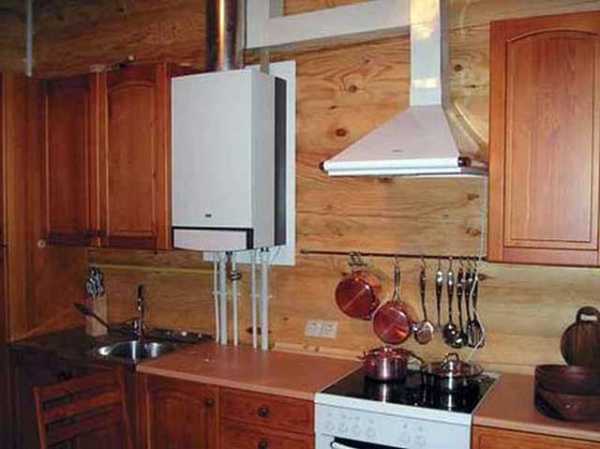

мощностью до 60 кВт – на кухнях жилых зданий;
в отдельной комнате любого этажа, в том числе подвала, где соблюдены нормативные требования;
в пристроенной либо отдельно стоящей котельной.

В большинстве случаев газовые котлы отопления ставятся в обособленном помещении топочной. В квартирах и небольших дачных домах отопительные агрегаты размещаются на кухне, реже – в проходном коридоре (касается настенных версий теплогенераторов).

Какие требования выдвигаются к помещениям:

Высота потолочного свода – не менее 2,5 м, минимальный объем – 15 кубов.
Вентиляция, действующая за счет естественной вытяжки. Количество вытяжного воздуха равно трем кубатурам топочной за 1 час. Величина притока считается так: объем вытяжки + воздушная смесь на горение (количество указывается в техническом паспорте котла).
В котельной нужны окна, выходящие на улицу, на кухне – форточка. Расчет площади светопрозрачных конструкций производится следующим образом: кубатура умножается на 0,03 м². По результату несложно определить размеры окон.
Стены отдельной топочной строятся из негорючих материалов. В деревянном доме конструкции придется защищать несгораемой обшивкой.
Пристроенные котельные обеспечиваются отдельным входом с железной дверью.

Рядовому домовладельцу сложно рассчитать вентиляцию по расходу воздуха за 1 час. Отсюда совет: организуйте вытяжку через канал минимальным сечением 14 х 14 см, оптимальный размер – 28 х 14 см. Выход вытяжной шахты делается в верхней зоне помещения, приток организуется через входную дверь, куда встраивается решетка с живым (полезным) сечением 0,025 м². Развернуто о помещении газовой котельной рассказывается в видеосюжете:

Подбор отопительного агрегата

Первый критерий выбора газового котла – тепловая мощность, потребная на отопление. В зависимости от условий эксплуатации производительность теплогенератора рассчитывается так:

В зоне с умеренным климатом мощность вычисляется умножением обогреваемой площади на 100 Вт. К полученной цифре применяется повышающий коэффициент запаса 1,2 (+20%).
При высоте потолков 3 м и больше производительность считается по объему здания – кубатура перемножается на среднее значение 40 Вт.
В южных регионах площадь умножается на 80, в северных – на 200 Вт. Коэффициент запаса сохраняется.
Расчетная мощность двухконтурных версий и обычных котлов, работающих совместно с бойлером косвенного нагрева, умножается на коэффициент запаса 1,5 (+50%) вместо 1,2.
Если теплогенератор завязан по схеме с буферной емкостью – аккумулятором тепла, запас мощности увеличивается вдвое (+100%).

Тип агрегата зависит от схемы отопления. К самотечным открытым системам подойдут энергонезависимые модели газовых котлов – напольные и парапетные. Закрытые схемы, функционирующие под давлением, лучше подключать к настенным отопителям, снабженным собственным циркуляционным насосом и расширительным баком.

В квартирах и частных домах, где по различным причинам нельзя отводить дымовые газы традиционным способом, рекомендуется монтаж газового котла с закрытой камерой сгорания и принудительным наддувом воздуха. Подобные теплогенераторы оборудованы коаксиальным дымоходом, прокладываемым наружу сквозь стену. Принцип работы следующий: по внешнему каналу двустенной трубы турбиной втягивается воздух, а через внутренний проход выбрасываются продукты горения.

Оформление разрешительной документации

Немного уточним последовательность действий: сначала нужно обращаться к газовщикам за разрешением на установку котла, затем покупать отопительный агрегат, после чего запрашивать технические условия и заказывать проект. Для получения ТУ и обращения к проектировщикам подготовьте пакет документов:

право собственности на жилище – квартиру либо частный дом;
актуальная планировка здания;
паспорт и инструкция по эксплуатации газового теплогенератора;
сертификат на изделие.

Примечание. Сертификат и документацию отопителя предоставляет производитель оборудования.

Получив техусловия, передайте их инженерам – проектировщикам, подкрепив чертежами здания и собственными пожеланиями касательно места установки котла. При отсутствии планировок придется доплатить за выездное обследование – техник составит чертеж по факту.

Совет. Скрупулезно обговорите с проектировщиками основные моменты – точное месторасположение отопительного агрегата и конструкцию дымохода. Это позволит сэкономить время и начать монтажные работы, не дожидаясь согласования проекта.

Готовая проектная документация (минимум 3 экземпляра) визируется ответственными лицами газоснабжающей организации. На данном этапе стоит заказать прокладку наружных и внутренних газопроводов. Обращайтесь в ту же контору либо другую лицензированную фирму.

Требования к монтажу

При установке напольного котла, сжигающего природный газ, рекомендуется соблюдать минимальные расстояния до стен и прочих строительных конструкций:

ширина свободной площадки перед фронтальной частью отопителя – 1250 мм;
боковые проходы для обслуживания и устранения неисправностей – 700 мм;
минимальный просвет сзади агрегата – 50 см.

К навесным газовым котлам требования мягче – впереди нужно оставить не менее 1 м свободного пространства, по бокам – 20 см, снизу – 300 мм. Нависающая над теплогенератором конструкция должна располагаться не ближе 45 см, как показано на схеме.

Перед тем как установить стационарный котел на деревянные полы, обязательно подложите несгораемую прокладку из базальтового картона и кровельной стали, выступающей за габариты корпуса на 100 мм, впереди – на 70 см. Если в силу различных причин отопитель стоит близко к стенам деревянного дома, их следует обшить негорючими материалами:

листы базальтового картона;
плиты минерита;
сталь оцинкованная 0,8—1 мм в толщину;
асбестовые листы.

Рекомендация. Не применяйте асбест, когда устанавливаете газовый котел на кухне, – он выделяет вредную пыль.

Аналогичные предосторожности выполняются при монтаже навесного теплогенератора на деревянную стену. Простейшая противопожарная мера – подложить под корпус оцинкованный металл, выступающий на 10 см (вниз – на 70 см), как изображено на фото.

Подключение к дымоходу и отоплению

Газовые отопительные агрегаты с открытой камерой сгорания требуют подключения к дымоходной трубе с хорошей естественной тягой. Ее оголовок не должен попадать в зону ветрового подпора, иначе сила тяги снизится до нуля. Минимальная высота дымохода – 5 м (считая от горелки), оптимальная зависит от расположения и расстояния от конька скатной крыши (указана ниже на схеме).

Важный момент. Присоединять патрубок газового котла к кирпичным вентиляционным каналам, сделанным в стене квартиры или загородного дома, категорически запрещается.

Общие требования к дымоходам и подключению газовых котлов выглядят так:

Диаметр трубы – не меньше размера патрубка агрегата, предназначенного для отвода продуктов горения.
Материал дымоходного канала – оцинкованная сталь, нержавейка, кирпич либо керамика. Никаких алюминиевых гофр.
Общая длина горизонтального участка, врезающегося в вертикальную трубу, — не более 3 м; Ниже места врезки с минимальным отступом 25 см устраивается ревизионный люк.
Расстояние от металлического дымового канала до деревянных конструкций – 0,5 м. Если закрыть горючий материал асбестом или кровельным железом, отступ допускается уменьшить до 100 мм.
Максимальное число поворотов дымохода на 90° не должно превышать 3. Сюда не относятся отводы 30 и 45°, применяемые для обхода трубой кровельного свеса.

Требования к монтажу коаксиальных труб турбированных котлов проще: канал делается с небольшим уклоном на улицу плюс соблюдение противопожарных мер при проходе деревянных стен. Подробно устройство дымоходных труб описывается в отдельном материале.

Обвязка котла производится согласно таким рекомендациям:

настенный теплогенератор просто подключается к системе отопления через отсекающие краны с американками;
на входе газа и теплоносителя устанавливайте сетчатые фильтры;
для напольного отопителя требуется собрать схему, соответствующую системе отопления: поставить циркуляционный насос, расширительный бак и группу безопасности;
к обратному трубопроводу с теплоносителем подсоедините подпитку из водопроводной сети;
при совместной работе с дровяным либо электрическим котлом предусмотрите монтаж обратных клапанов.

Под турбированный отопитель с высоким КПД, оснащенный вентилятором и автоматикой, установите розетку с напряжением питания 220 вольт и заземляющим проводом. Позаботьтесь, чтобы в случае аварии ее не залило водой. При подключении через стабилизатор или блок бесперебойного питания организуйте для указанных аппаратов специальную полку либо шкафчик.

Заключение

По окончании работ персонал газовой службы проверит правильность монтажа и соответствие проекту. Если возникнут критические замечания, недочеты придется устранять – без этого компания не позволит ввод в эксплуатацию и подачу газа на объект. При отсутствии претензий специалисты подключат газовую трубу, выполнят настройку и запуск оборудования. Останется сделать последний шаг – заключить договор на поставку топлива.

qustu.com

vodavdome.website

Требования и правила установки газовых котлов + схема и пошаговая инструкция

В последнее время для отопления загородных домов все чаще используются котлы, которые работают на природном газе. Принцип их функционирования заключается в нагревании теплоносителя. Газовые котлы имеют ряд преимуществ: экологичность, компактность, бесшумность, простота в эксплуатации, возможность установки в частном доме.

От производительности котла зависит степень обогрева всего дома. Но в то же время газ, который используется в качестве теплоносителя, является очень взрывоопасным веществом, поэтому к выбору данного оборудования нужно отнестись со всей серьезностью, а также при установке газового котла соблюдать существующие правила.

Установка газовых котлов своими руками – дело достаточно сложное, трудоемкое и ответственное. Сотрудники газоснабжающих организаций получают необходимые сертификаты, наличие которых, впрочем, только санкционирует доступ непосредственно к газопроводу.

А грамотному и трудолюбивому человеку все под силу! Тем более что с монтажом котла, подведением воды и подключением электричества может справиться практически любой мужчина.

К тому же самостоятельная установка отопительных приборов позволяет значительно сэкономить средства.

Вводное видео руководство

Содержание статьи:

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

Общая схема установки газового котла с системой ГВС.

Схема обвязки двухконтурного газового котла.

Схема обвязки котла в открытой системе.

Конструкция дымохода.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Видео руководство

Правила эксплуатации

В частных домах, впрочем, как и на любых других объектах, газовые котлы разрешается устанавливать и эксплуатировать только в сухих помещениях. Повышенная влажность препятствует рассеиванию инородных веществ в воздухе, в том числе паров газа. Поэтому столь строги требования, предъявляемые к топочным, и правила установки газовых котлов (см. выше).

Чтобы повысить производительность теплообменника, необходимо защитить его от попадания грязи и пыли при помощи фильтра грубой очистки. Чтобы повысить качество воды также нужно использовать фильтры.

Перед началом или в конце отопительного сезона рекомендуется выполнять техническое обслуживание газового оборудования. И, во избежание опасных ситуаций, делать это нужно регулярно!

Техническое обслуживание

В процессе технического обслуживания проверяется состояние дымохода и исправность работы вентиляции, осуществляется чистка и промывание фильтров, а также всей системы. Для этого можно использовать моющие средства, которые эффективно удаляют различные отложения.

Не следует забывать и о чистке горелки. Изношенные детали подлежат замене в обязательном порядке! Перед запуском системы необходимо тщательно проверить герметичность всех соединений.

Соблюдение установленных нормативов, грамотное подключение газового котла, эксплуатация в соответствии с правилами и своевременное техническое обслуживание позволит увеличить срок службы всей системы, снизив при этом количество потребляемого топлива.

v-teplo.ru

6. Объемно-планировочные и конструктивные решения

Главная / Проектировщику / Справочная информация – ГОСТ СНИПЫ ПБ / СП 89.13330.2012 /

6.1 При проектировании зданий и сооружений котельных следует руководствоваться требованиями, приведенными в СП 42.13330, СП 110.13330, СП 56.13330, СП 43.13330 и настоящего свода правил.

6.2 При проектировании котельных следует обеспечивать единое архитектурное и композиционное решение всех зданий и сооружений, простоту и выразительность фасадов и интерьеров, а также предусматривать применение экономичных конструкций и отделочных материалов.

6.3 Внешний вид, материалы и цвет наружных ограждающих конструкций котельных следует выбирать, учитывая архитектурный облик расположенных вблизи зданий и сооружений.

6.4 Ограждающие и конструктивные материалы для котельных, подлежащие обязательной сертификации, должны иметь техническое свидетельство, санитарно-гигиенический и пожарный сертификат соответствия требованиям российских норм и стандартов.

6.5 Геометрические параметры зданий и сооружений, размеры пролетов, шагов колонн и высот этажей должны соответствовать требованиям, приведенным в ГОСТ 23838.

Размеры пролетов этажерок допускается принимать кратными 1,5 м.

6.6 Высоту встроенных антресолей или площадок под оборудование следует принимать по технологическим требованиям и назначать их кратными 0,3 м.

6.7 Устройство помещений и чердачных перекрытий над котлами не допускается. Данное требование не распространяется на котлы, установленные в производственных помещениях.

6.8 Место установки котлов в производственных помещениях должно быть отделено от остальной части помещения несгораемыми перегородками по всей высоте котла, но не ниже 2 м, с устройством дверей.

6.9 В здании котельной следует предусматривать бытовые и служебные помещения.

В здании котельной не допускается размещать бытовые и служебные помещения, не предназначенные для персонала котельной, а также мастерские, не предназначенные для ремонта котельного оборудования.

6.10 На каждом этаже помещения котельной должно быть не менее двух выходов, расположенных в противоположных сторонах помещения. Допускается один выход, если площадь этажа менее 200 м² и имеется второй эвакуационный выход на наружную стационарную лестницу, а в одноэтажных котельных – при длине помещения по фронту котлов не более 12 м.

6.11 Выходные двери из помещения котельной должны открываться наружу от нажатия руки, не иметь запоров из котельной и во время работы котлов не запираться. Выходные двери из котельной в служебные, бытовые, а также вспомогательно-производственные помещения должны снабжаться пружинами и открываться в сторону котельной.

6.12 У ворот помещения котельной, через которые производится подача топлива и удаление золы и шлака, необходимо устраивать тамбур или воздушную тепловую завесу. Размеры тамбура должны обеспечивать безопасность и удобство обслуживания при подаче топлива или удалении золы и шлака.

6.13 Объемно-планировочные и конструктивные решения зданий и сооружений котельных должны допускать возможность их расширения.

6.14 Для монтажа крупноблочного оборудования в стенах и перекрытиях зданий котельных должны предусматриваться монтажные проемы. Такие проемы должны предусматриваться со стороны расширения котельной.

6.15 Отметку чистого пола котельного зала следует принимать на 0,15 м выше планировочной отметки земли у здания котельной. Размещение приямков в зоне расположения котла не допускается. Разрешается устраивать приямки под котлами, если такая необходимость вызвана условиями обслуживания котла. В этом случае должна быть предусмотрена вентиляция приямка.

6.16 В зданиях и помещениях котельных с явными избыточными тепловыделениями величина сопротивления теплопередаче наружных ограждающих конструкций не нормируется, за исключением ограждающих конструкций зоны с постоянным пребыванием работающих (на высоту 2,4 м от уровня рабочей площадки), для которых она выбирается, в соответствии с СП 50.13330.

6.17 При проектировании зданий и сооружений котельных следует руководствоваться номенклатурой унифицированных сборных железобетонных и металлических конструкций, соблюдая требования общеплощадочной унификации конструкций, изделий и материалов.

6.18 Несущие конструкции зданий и сооружений котельных, как правило, следует проектировать исходя из условия выполнения работ всего нулевого цикла до начала монтажа каркаса и оборудования.

6.19 Перекрытия каналов, прокладываемых в помещениях котельных, следует предусматривать сборными в уровне чистого пола.

Перекрытия участков каналов, где по условиям эксплуатации необходим съем плит, масса съемного щита или плиты не должна превышать 50 кг.

6.20 Конструкции каналов и полов должны быть рассчитаны на нагрузки от перемещения оборудования от монтажных проемов до места его установки и должны обеспечивать возможность проезда грузоподъемных механизмов.

6.21 Расстояние от площадок или верхней части обмуровки котла, с которых производится обслуживание арматуры, гарнитуры, контрольно-измерительных приборов, до низа выступающих конструкций перекрытия (покрытия) котельной должно быть не менее 2 м.

Расстояние от пола до низа площадок обслуживания и коммуникаций в местах проходов под ними должно быть не менее 2 м.

6.22 Если котел не обслуживается в верхней части обмуровки и нет необходимости перехода по верху котла, через барабан, сухопарник или экономайзер, то расстояние от верхней части обмуровки до низа выступающих конструкций перекрытия (покрытия) должно быть не менее 0,7 м.

6.23 Размещение котлов и вспомогательного оборудования в котельных, работающих с постоянным присутствием обслуживающего персонала (расстояние между котлами и строительными конструкциями, ширина проходов), а также устройство площадок и лестниц для обслуживания оборудования в зависимости от параметров теплоносителя следует предусматривать в соответствии с [11]. Для блочно-модульных котельных и котельных, работающих без постоянного присутствия обслуживающего персонала, размеры проходов принимается с учетом конструктивных особенностей блок-модуля, позволяющих соблюсти указанные выше нормы и обеспечить свободный доступ к оборудованию при техническом обслуживании, монтаже и демонтаже оборудования и за счет легкосъемных конструкций блок-модуля.

6.24 Расстояние от фронта котлов или выступающих частей топки до противоположной стены котельной должно составлять не менее 3 м.

Для котлов, имеющих длину колосниковой решетки (обслуживаемой с фронта) не более 1 м, а также для котлов, работающих на жидком и газообразном топливе, это расстояние может быть уменьшено до 2 м. При этом для котлов, оборудованных газовыми горелками и горелками для жидкого топлива, расстояние от выступающих частей горелок до противоположной стены должно быть не менее 1 м, а для котлов, оборудованных механизированными топками, расстояние от выступающих частей топок должно быть не менее 2 м.

6.25 При проектировании котельных с паровыми и водогрейными котлами с давлением пара не более 0,07 МПа (0,7 кгс/см²) и с температурой воды не выше 115°С должны быть обеспечены:

ширина проходов между котлами, между котлом и стеной помещения должна быть не менее 1 м, ширина проходов между отдельными выступающими частями котлов, а также между этими частями и выступающими частями здания, лестницами, рабочими площадками и другими выступающими конструкциями – не менее 0,7 м.

При установке котлов, требующих бокового обслуживания, ширина проходов между котлами или между котлом и стеной помещения должна быть не менее 1,5 м;

при отсутствии необходимого бокового обслуживания котлов обязательно устройство хотя бы одного прохода между котлами или между крайним котлом и стеной котельной. Ширина этих проходов, а также ширина между котлами и задней стеной помещения котельной должна составлять не менее 1 м.

При установке котлов вблизи стен или колонн обмуровка котлов не должна вплотную примыкать к стене котельного помещения, а отстоять от нее не менее чем на 70 мм;

Расстояние между котлами не менее 5 м, если фронт котлов или выступающих частей топок расположен один против другого, то расстояние между ними должно составлять не менее 5 м.

Для котельных, работающих на жидком или газообразном топливе, расстояние между фронтами котлов должно быть не менее 4 м, а расстояние между горелками – не менее 2 м.

Примечание – Перед фронтом котлов допускается устанавливать насосы, вентиляторы, а также хранить запасы твердого топлива не более чем для одной смены работы котлов. При этом ширина свободных проходов вдоль фронта котлов должна быть не менее 1,5 м, а установленное оборудование и топливо не должны мешать обслуживанию топок и котлов.

6.26 При проектировании котельных с паровыми и водогрейными котлами с давлением пара более 0,07 МПа (0,7 кгс/см²) и с температурой воды выше 115°С расстояния от фронта котлов или выступающих частей топок до противоположной стены здания котельной, расстояния между фронтом котлов и выступающими частями топок, расположенных друг против друга, ширину проходов следует выполнять согласно [11].

6.27 Машины и приборы, не имеющие отношения к обслуживанию и ремонту котлов, устанавливать в одном помещении с котлами не допускается.

6.28 Для удобного и безопасного обслуживания котла, его арматуры и гарнитуры должны быть установлены постоянные лестницы и площадки из негорючих материалов, снабженные металлическими перилами.

6.29 Металлические площадки и ступени лестниц могут быть выполнены:

из рифленой листовой стали или из листов с негладкой поверхностью, полученной наплавкой или другим способом;
из сотовой или полосовой стали (на ребро) с размером ячеек не более 12 см;
из просечно-вытяжных листов.

Применять гладкие площадки и ступени, а также изготовлять их из прутковой (круглой) стали не допускается.

Лестницы высотой более 1,5 м, предназначенные для систематического обслуживания оборудования, должны иметь угол наклона к горизонтали не более 50°.

Размеры лестницы должны быть: по ширине – не менее 600 мм, по высоте между ступенями – не более 200 мм и по ширине ступени – не менее 80 мм. Лестницы должны иметь площадки через каждые 3-4 м по высоте.

Ширина площадок, предназначенных для обслуживания арматуры, контрольно-измерительных и регулирующих приборов, должна быть не менее 800 мм, а остальных площадок – не менее 600 мм.

Расстояние по вертикали от площадок обслуживания водоуказательных приборов до середины водоуказательных стенок должно быть не менее 1 м и не более 1,5 м.

Площадки и верхняя часть обмуровки котлов, с которых производится обслуживание, должны иметь металлические перила высотой не менее 0,9 м со сплошной обшивкой понизу на высоту не менее 100 мм.

6.30 Полы котельного помещения необходимо выполнять из негорючих материалов с негладкой и нескользкой поверхностью; они должны быть ровными и иметь устройства для отвода воды в канализацию.

Каналы в котельном помещении должны закрываться съемными плитами на уровне чистого пола.

Металлические перекрытия каналов должны быть выполнены из рифленой стали.

Приямки и углубления, которые не закрываются, должны ограждаться перилами высотой не менее 0,9 м.

6.31 При проектировании котельных технологическое оборудование со статическими и динамическими нагрузками, не вызывающими в подстилающем бетонном слое пола напряжений, превышающих напряжения от воздействия монтажных и транспортных нагрузок, следует устанавливать без фундаментов.

Для блочно-модульных котельных рекомендуется предусматривать технологическое оборудование, статические и динамические нагрузки которого позволяют устанавливать его без фундаментов.

6.32 Площадь и размещение оконных проемов в наружных стенах следует определять из условия естественной освещенности а также с учетом требований необходимой площади открывающихся проемов. Площадь оконных проемов должна быть минимально необходимой.

Коэффициент естественной освещенности при боковом освещении в зданиях и сооружениях котельных надлежит принимать равным 0,5, кроме помещений лабораторий, щитов автоматики, помещений центральных постов управления и ремонтных мастерских, для которых коэффициент естественной освещенности следует принимать равным 1,5.

Коэффициент естественной освещенности помещений отдельно стоящих станций водоподготовки следует принимать согласно СП 52.13330.

Для котельных, работающих без постоянно присутствующего персонала, площадь и размещение оконных проемов следует определять с учетом размещения легко сбрасываемых конструкций (ЛСК).

6.33 Для котельных с постоянно-присутствующим персоналом допускаемые уровни звукового давления и уровень звука на постоянных рабочих местах и у щитов контроля и управления следует принимать в соответствии с [12].

6.34 Котельные, размещаемые в селитебной зоне, должны обеспечивать уровень звукового давления в соответствии с СП 51.13330. При этом в проектах должны быть предусмотрены мероприятия по подавлению структурного шума и вибрации и невозможность их передачи строительными конструкциями в другие помещения.

6.35 Ворота котельной, через которые производится подача топлива, удаление золы и шлаков должны иметь тамбур или воздушную тепловую завесу в соответствии с требованиями, приведенными в СП 60.13330.

6.36 Внутренние поверхности ограждающих конструкций помещений топливоподачи, пылеприготовления и помещений котельных при сжигании твердого топлива должны быть гладкими и окрашенными влагостойкими и огнестойкими красками в светлые тона. Имеющиеся выступы и подоконники должны выполняться с откосами под углом 60°С к горизонту и окрашиваться влагостойкими красками.

Полы указанных помещений следует проектировать с учетом применения гидроуборки пыли.

6.37 Конвейерные галереи в местах их примыкания к зданиям котельных не должны опираться на каркас и ограждающие конструкции здания.

6.38 Отапливаемые надземные конвейерные галереи должны располагаться над несущими конструкциями эстакад.

6.39 Бункеры для сырого угля и пыли следует проектировать в соответствии с СП 90.13330.

6.40 Для определения состава специальных бытовых помещений и устройств перечень профессий работников котельных по категориям работ следует принимать согласно приложению Б.

6.41 При численности работающих в котельной в наиболее многочисленной смене более 30 чел. состав бытовых помещений, помещений общественного питания и культурного обслуживания принимается в соответствии с СП 44.13330.

При численности работающих в котельной в наиболее многочисленной смене от 6 до 30 чел. должны предусматриваться следующие помещения: комната начальника котельной или конторское помещение, гардеробные с умывальниками, уборные, душевые, комната приема пищи, комната обогрева и кладовая инвентаря.

При числе работающих в котельной до 5 чел. в смену не предусматривается комната начальника котельной (административное помещение), а также умывальник в помещении гардеробной.

В котельных, работающих без постоянного присутствия обслуживающего персонала, следует предусматривать уборную и умывальник.

6.42 В отдельно стоящих зданиях насосных станций жидкого топлива с постоянным обслуживающим персоналом следует предусматривать гардеробную, уборную, душевую, комнату обогрева. В отдельно стоящих зданиях водоподготовки следует предусматривать гардеробную, уборную, душевую.

6.43 В помещении котельной, когда оборудование размещается на нескольких отметках (нулевой, площадке управления, промежуточных этажах) следует предусматривать ремонтные зоны для транспортирования и размещения при ремонте материалов и оборудования с нагрузкой на перекрытие 0,05-0,15 МПа.

6.44 Независимо от типа грузоподъемных механизмов для ремонтных работ в котельной следует предусматривать лифты для обслуживающего персонала из расчета по одному грузопассажирскому лифту на 4 паровых котла с единичной производительностью 100 т/ч и более, либо 4 водогрейных котла тепловой мощностью 116,3 МВт и более каждый.

6.45 В котельных следует предусматривать помещение для складирования запчастей. Отсутствие склада должно быть обосновано техническим заданием на проектирование.

<< назад / к содержанию / вперед >>

sargs.ru
