Звукоизоляция кирпичной стены: чем можно сделать

Кирпич — гулкий материал, чтобы повысить шумоизоляцию стен применяют дополнительные меры. Звукоизоляция кирпичной стены усиливается посредством таких спецматериалов: пенополиуретан, минеральная вата, пробковые плиты, пенополистирол, гофрокартон и прочие. Звукоизоляция стен — насущный вопрос в новых монолитных домах, где-либо отсутствуют межкомнатные перегородки, либо они выполнены в полкирпича. Кирпично-монолитный дом зачастую возводится из газобетонного кирпича, не отличающегося высокой шумоизоляцией. Поэтому стены между квартирами в один слой кирпича также требуют дополнительной защиты от шума.

Звукоизоляционные свойства стройматериала

Показатели шумопроницаемости для стен из кирпича в децибелах (дБ) приведены с учетом нанесенной штукатурки по двум сторонам:

Толщина кладки, тип кирпичаТолщина стены с учетом штукатурки, ммИндекс изоляции воздушного шума, дБ
Полкирпича красного15047
1 красный28054
2 красных53060
Полкирпича силикатного17052

Звукоизоляция кирпича усиливается созданием воздушного кармана не менее 40 мм между кирпичами при двухслойной кладке. Еще сильнее эффект станет, если заполнить карман звукопоглощающим материалом типа минеральной ваты или пробковой плиты.

Вернуться к оглавлению

Чем можно сделать звукоизоляцию кирпичной стены?

Пенополиуретан

Пенополиуретан применяется для изоляции от звука снаружи здания.

Материал эффективно наносится на поверхности из дерева, стекла, металла и прочих материалов. Подвержен разрушению от прямых солнечных лучей — ультрафиолета. В кирпичных домах служит отличным решением для наружной шумоизоляции при условии покрытия защитным слоем облицовки. Обладает такими качествами:

  • высокая устойчивость к агрессивной окружающей среде: влаге, температуре, механическим воздействиям;
  • не подходит грибкам, как место размножения, а грызунам — в пищу;
  • устойчив к деформации от воздействия температуры;
  • износостойкий;
  • срок службы при нормальных условиях от 40-ка лет.

Характеристики пенополиуретана:

  • плохо проводит тепло, что создает «эффект термоса»;
  • средние гидроизоляционные качества;
  • хорошо сцепляется с другими материалами на молекулярном уровне — «прилипает»;
  • относительно легкий;
  • не нуждается в крепежных элементах;
  • не имеет мостов холода.
Вернуться к оглавлению

Пробковые плиты

Плиты из пробки хорошо изолируют от звуков при монтаже внутри помещения.

Материал на основе натуральных компонентов. Из-за эстетичного вида хорошо подходит, когда нужна звукоизоляция кирпичной перегородки внутри дома или квартиры. Пробка обладает такими свойства, как:

  • высокая теплоизоляция;
  • износостойкость;
  • маленький удельный вес;
  • высокая деформационная память — после некритичного механического воздействия принимает прежнюю форму;
  • водонепроницаемость;
  • не вызывает аллергических реакций, не аккумулирует пыль;
  • огнеупорность, а при горении не выделяет токсические вещества;
  • хорошая шумоизоляция.
Вернуться к оглавлению

Минеральная вата

Материал на основе горных пород и металлургических отходов. Производится в рулонах. Обладает такими характеристиками:

  • хорошая шумоизоляция;
  • высокие огнеупорные свойства;
  • легкость в монтировании;
  • хорошо совмещается с другими материалами;
  • может использоваться в любом месте;
  • низкий удельный вес.
Вернуться к оглавлению

Пенополистирол

Такой материал легко монтировать и он долго служит.

Широко применяемый доступный материал с хорошими качествами. Для пенополистирола характерно:

  • водо- и паронепроницаемость;
  • высокая прочность;
  • простота в установке;
  • высокое шумопоглощение, возрастающее с толщиной листа;
  • высокая плотность материала;
  • долговечность — до 50-ти лет;
  • высокая шумонепроницаемость;
  • биологическая инертность — не является пищей для крыс и мышей, не способствует образованию грибков.

Пенополистирол пожароопасен, выделяет токсичные вещества при горении. При выборе стоит обратить внимание на конкретный вид материала — модифицированные версии с пониженной горючестью с 4 класса (оригинальный) до 1 класса (измененный состав).

Вернуться к оглавлению

Гофрокартон

Этот материал используется, как дополнительный слой шумоизоляции при отделке стен гипсокартоном. Гофрокартон имеет невысокие шумоизолирующие показатели, но и не выделяет токсичных веществ. Также обладает такими свойствами:

  • низкая влагостойкость;
  • высокая горючесть;
  • маленький вес;
  • относительная дешевизна.
Вернуться к оглавлению

Работы по изоляции шума

Поглощение

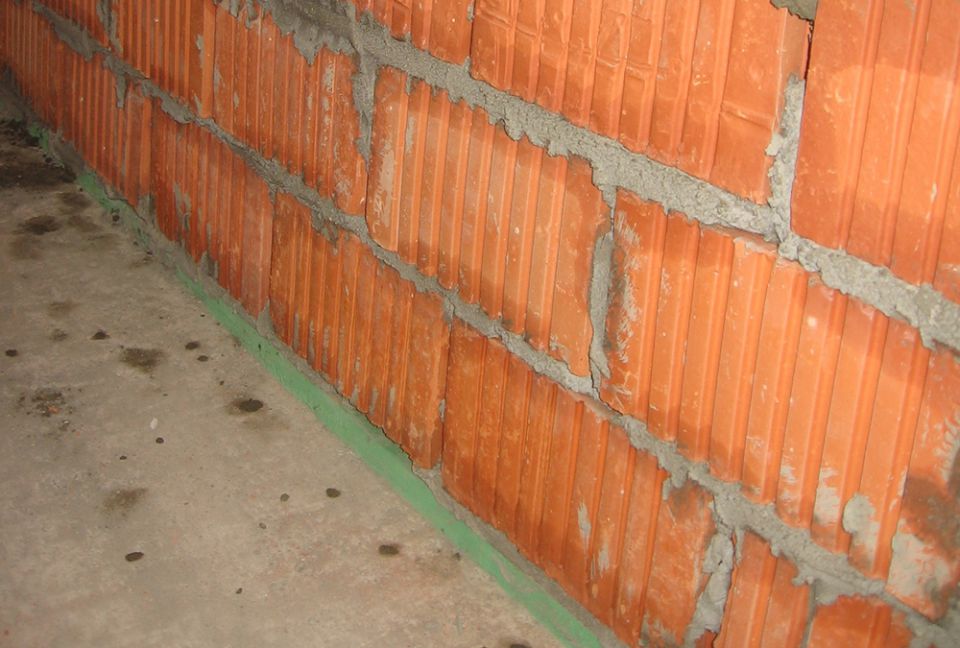

Щель в кирпичной стене усиливает шум.

Полости и щели в стенах служат отличными резонаторами звука, который, отражаясь от поверхностей, создает «эффект барабана». Для устранения шумопередачи в полой стене подходят звукопоглощающие и пористые материалы. Поглощение происходит с незначительным выделением тепловой энергии. Чем толще слой материала, тем сильнее эффект.

Вернуться к оглавлению

Увеличение массы

Звук механически воздействует на препятствие, чем больше масса стены, тем тяжелее звуковой волне передавать вибрацию и распространяться по помещениям. Такой метод хорошо помогает при воздушных шумах: голос людей и животных, музыка. Но не особо эффективен при ударном шуме. Шумоизоляция кирпичной стены в два слоя кладки с полостью, заполненной звукопоглощающим материалом, понизит слышимость шумов всех типов.

Вернуться к оглавлению

Демпфирование

Метод затухания основан на свойстве звуковой волны преобразовываться в тепловую энергию. Осуществляется посредством вязкоупругих материалов, таких как минеральная вата, чередуемая между слоями гипсокартона или кирпича. Затухание является лучшим решением, когда присутствуют звуки низкочастотных шумов: басы, шум от работ строительных инструментов или любые другие звуки ударного происхождения.

Шумоизоляция керамического кирпича – инструкция по звукоизоляции стены 250мм

Кирпич — это строительный материал, который имеет неплохие звукоизоляционные характеристики. Какой должна быть звукоизоляция кирпичной стены, если ее нужно повысить? Какие особенности в выборе материала нужно учитывать? Как правильно рассчитать индекс звукоизоляции стен?

Кирпич обладает высокой звукопроницаемостью, поэтому его необходимо обшивать звукоизоляцией.

Перед тем как выбирать тип материала для звуко- и шумоизоляции, необходимо знать, какая конструкция стены находится в конкретном помещении. Чаще всего в помещениях используются 2 вида конструкций:

  1. Однослойные. При их возведении устанавливается один или несколько слоев, жестко связанных между собой.
  2. Многослойные. При их возведении используются различные строительные материалы, которые не имеют жесткого соединения между собой.

В стандартных домах, которые возводились несколько десятков лет назад, толщина стены из кирпича равна 250 мм.

Основные правила звукоизоляции стен

Распространение шума в здании.

Для достижения высоких показателей шумо- и звукоизоляции в здании, необходимо соблюдать такие правила:

  1. Оптимальная масса стены. Чтобы звуковые колебания не проходили сквозь стену, необходимо увеличить массу облицовки. Здесь может использоваться полнотелый кирпич, газобетон, шлакоблок, оштукатуривание. Важно, чтобы применяемые материалы были разной плотности, а слои минимально соприкасались друг с другом.
  2. Максимальная герметичность. Вся установленная конструкция должна быть герметичной, для этого нужно уделять особое внимание розеткам, дверным порогам, уплотнителю в дверных проемах. При выполнении работ нужно проверить все альтернативные пути передачи звука в помещении, вплоть до вентиляционных ходов.
  3. Выбор правильного звукового поглотителя. Чтобы устранить эффект барабана внутри перегородки, можно воспользоваться акустическими базальтовыми плитами.

Выбирая конструкцию для изоляции, нужно руководствоваться такими параметрами:

  • стены в вестибюлях, перегородки в коридоре квартиры должны иметь индекс 54 дБ — это высокая степень комфорта, при 52 дБ — средняя, при 50 дБ — низкая;
  • для спален, кухни — 43 дБ — высокий уровень, 42 и 41 — средний и низкий;
  • для стен кухни, туалета и ванной показатели должны быть на уровне от 47 до 50 дБ, чтобы звуки не проникали внутрь и не выходили за пределы комнаты.

Чтобы рассчитать индекс, необходимо учитывать толщину стен перегородок, выбрать материал, который будет использоваться.

Какие шумы могут присутствовать в квартире?

Выбор строительных материалов для изоляции должен основываться на видах шума, который бывает в помещении.

Воздушный шум распространяется по всему помещению и взаимодействует с ограждающими конструкциями.

При таком контакте в конструкции начинаются колебательные движения, помогающие шуму проходить в другую комнату.


Уровень громкости различных звуков.

Ударный шум быстро проникает через конструкцию и является вибрационным сигналом. Чаще всего такие шумы проникают из соседних квартир в виде шагов, стуков.

Чтобы исключить любой из этих видов шума, нужна звукоизоляция перегородок с использованием материалов, снижающих силу и громкость проходящих звуков. Среди материалов, которые помогут решить этот вопрос, специалисты советуют использовать звукоизоляционные и звукопоглощающие. Каждый из этих видов имеет свои характеристики, четкие границы использования, которые прописаны в СНиП.

Сегодня кирпичные дома все больше выбираются застройщиками, так как у их стен высокая степень звукоизоляции и шумоизоляции. Выбрать материал, который поможет полностью нейтрализовать шум, невозможно, но снизить его уровень вполне реально.

Некоторые люди думают, что от толщины стены зависит уровень проводимости шума. Это ошибочное мнение, кладка в полкирпича, кирпич и 2 кирпича отличается на 5 дБ (индекс звукоизоляции).

Сегодня сеть строительных супермаркетов предлагает широкий выбор материалов для изоляции перегородок. Чтобы выбрать необходимый вид материала, нужно знать его особенности, характеристики.

Пенополистирол — надежный и востребованный материал

Звукоизоляция перегородок пенополистиролом считается самой доступной. Такие стены могут выдерживать нагрузку до 6 т/ м². Производитель дает высокую гарантию на срок службы — до 50 лет. Но стоит понимать, что этот материал в строительстве используется не так давно, поэтому гарантийный срок — это проверка во время тестирования, а точные данные будут только через несколько десятков лет после эксплуатации в конкретных помещениях.

Выбирая этот материал для своих перегородок, необходимо учитывать такие характеристики:

Схема отделки стен пенополистиролом.
  • минимальные показатели паропроницаемости и водопоглощения;
  • легкость в установке;
  • высокая степень прохождения звука, так как материал состоит из большого количества пустот;
  • материал не подвержен воздействию грибка и плесени, его не едят грызуны;
  • является экологически безопасным материалом.

Если выбор пал на этот материал, то нужно знать, что он легко возгорается и выделяет едкий дым при горении.

Пенополиуретан — хорошая шумоизоляция и утепление стен

Пенополиуретан выбирают для тех перегородок, в которых нужно не только снизить прохождение шума и звука, но и утеплить их.

Этот материал обладает такими характеристиками:

  • не подвержен воздействию агрессивной среды;
  • его не повреждают грызуны, грибок и плесень;
  • при резком перепаде температурных режимов не теряет свою форму;
  • перегородки длительное время не изнашиваются;
  • гарантийный срок службы до 40 лет;
  • легко крепиться на стены из кирпича, нет необходимости в дополнительных элементах крепления.

Шумоизоляция пенополиуретаном должна выполняться только в специальной одежде, которая поможет защитить кожу от негативного воздействия компонентов материала.

Пробковая плита — экологически чистый и надежный материал

Перегородки стен из кирпича можно обшить пробковыми плитами.


Принцип звукоизоляции.

Сам материал состоит только из натуральных компонентов, которые не оказывают пагубного воздействия на организм человека.

Шумоизоляция из такого материала будет иметь такие характеристики:

  • низкая теплопроводность;
  • длительная эксплуатация;
  • возможность использования плит не только для изоляции перегородок, но и в качестве облицовочного материала;
  • при деформации быстро возвращается в прежнее состояние;
  • отталкивает пыль, гипоаллергенен;
  • не распространяет пламя и не выделяет токсические вещества при тлении;
  • пробковая плита — это лучшая изоляция для стен из кирпича, так как быстро гасит вибрационные и звуковые колебания.

Применяется и минеральная вата — недорогой и практичный материал. Шумоизоляция минеральной ватой в квартирах используется уже длительное время. Несмотря на то, что этот материал недорогой, его устанавливают все меньше и меньше по следующим причинам:

  • монтаж должен осуществлять только специалист, чтобы при эксплуатации избежать пагубного воздействия материала на здоровье человека;
  • установка минваты на перегородки требует наличия каркасной конструкции;
  • после монтажа помещение будет уменьшено на несколько сантиметров с каждой стены.

Гипсокартон — недорогой и практичный материал

Схема отделки стен гипсокартоном.

Шумоизоляция гипсокартоном — это оптимальный вариант для тех, кто хочет не только защититься от шума и звука, но и сделать перегородки ровными. Установка гипсокартона предполагает монтаж металлического каркаса. Чтобы шумоизоляция была на высоком уровне, необходимо выполнить следующие условия:

  • монтируемый гипсокартон должен быть не тоньше 40 мм;
  • для воздушного пространства необходимо выбирать звукоизоляционный материал, изготовленный на основе базальтового волокна;
  • в местах соединения перегородки с потолком необходимо использовать специальную звукоизоляционную ленту;
  • крепежи, которые будут использоваться при монтаже, должны быть звукоизоляционными;
  • все стыки между плитами гипсокартона нужно заделывать герметиком;
  • после установки перегородок их нужно зашпаклевать и нанести декоративное покрытие.

Панели из полиэтилена — основа для звукоизоляции под обои

Для стен из кирпича, которые будут декорироваться обоями, можно использовать панели из полиэтилена. Толщина таких плит должна быть не менее 5 мм. Чтобы монтировать такие плиты на стену, их нужно нарезать на куски, соответствующие размерам стены.

Затем со стен снимаются старые обои, убирается слой штукатурки до кирпичной кладки и устанавливается плита. Крепить такие плиты можно при помощи специального клея для тяжелых обоев. Когда стена полностью подсохнет, стыки проклеивают бумажной лентой, и можно клеить новые обои.

Такой вариант считается бюджетным, но по своим характеристикам ненамного уступает другим.

Звуко- и шумоизоляция стен — это залог комфортного пребывания в любом помещении.

От того насколько грамотно будет рассчитан индекс поглощения шума, выбран необходимый материал, будет зависеть качество жизни человека в квартире.


Звукоизоляционные свойства кирпича. Почему кирпич лучший?

Защита дома или любого другого здания от проникновения внешнего шума – это основная задача, которую необходимо решить для спокойного проживания. Конечно, для того чтобы оградить себя от негативного воздействия уличного шума или каких-то передвижений соседей, придется использовать комплекс мероприятий и специальные материалы, например, кирпич, звукоизоляция которого находится на высоком уровне.

Изначально стоит учитывать, что шум разделяют на два основных вида:

• воздушный;
• ударный.

Понятно, что первый вид – это все посторонние шумы, связанные со звуками, передаваемыми исключительно воздушным путем: музыка, машины, голоса и т. д. Этот тип шума чаще всего проникает в здание за счет пониженной звукоизоляции стен, крыши и прочих элементов здания.

Ударный вид предполагает появление посторонних раздражителей за счет соприкосновения одной поверхности с другой: топот ног, различные инструменты (например, молоток). Специалисты в области строительных работ рекомендуют с каждым видом шума бороться индивидуально, выбирая оптимальный комплекс мероприятий.

Из-за чего в помещении появляется шум?

Причин для повышенного проникновения внешних раздражителей может быть множество. Иногда высокая звукопроницаемость может появиться из-за присутствия сквозных отверстий, образованных при монтаже розеток или в результате обветшания здания. Исправить подобное положение вещей можно просто проведя ремонт с использованием обычных строительных смесей.

Более серьезной причиной может стать изначально неправильный выбор строительного материала, из которого возведены стены. Специалисты отмечают, что лишь немногие материалы обладают превосходной звукоизоляцией. Чаще всего приходится применять дополнительные средства, чтобы добиться спокойствия и комфорта. Но все это приводит к трате времени и денег, что нежелательно во время проведения строительных работ.

Звукопроницаемость. Как исключить проникновение шумов?

Защиту своего дома от посторонних звуков необходимо начинать еще на этапе изготовления проекта. Планируя здание, нужно помнить о том, что жилые комнаты должны предельно далеко находиться от любых источников вибрации (санузла, шахты лифта и т. д.), что приведет к тишине и спокойствию.

В большинстве случаев добиться превосходной звукоизоляции можно, используя кирпич, который будет задействован в качестве основного материала при возведении межкомнатных перегородок. Конечно, общая масса здания может быть увеличена, но в итоге результат будет радовать на протяжении многих лет, особенно, если сделать правильные расчеты толщины стены и подобрать оптимальную марку кирпича.

Доступность и звукоизоляционные свойства кирпича – основные преимущества материала

Кирпич – строительный материал, который активно используется не только для облицовки здания, но и при возведении несущих конструкций и межкомнатных перегородок. Его универсальность объясняется тем, что он отличается рядом бесспорных преимуществ, в число которых можно отнести:

• простоту монтажа;
• удобство доставки и хранения;
• продолжительный срок службы и повышенную прочность;
• устойчивость к негативному воздействию влаги и перепадам температурных режимов;
• доступную стоимость.

Не вызывают сомнения звукоизоляционные свойства этого материала, которые проверены годами его активного использования. Конечно, для того чтобы добиться идеального результата, желательно проконсультироваться со специалистами завода – производителя. Они смогут сориентировать в выборе марки изделия, а также расскажут о его дополнительных свойствах и преимуществах. Это позволит выбрать нужный объем материала, а также изначально подготовить здание к его использованию (возвести подходящий фундамент, определиться с типом удерживающих конструкций, типом кровли и т. д.).

В итоге можно получить дом, который будет защищен не только от посторонних звуков и шумов, но также справится с активной эксплуатацией, выдержит сложные погодные условия, свойственные для отечественного климата, а также порадует своего владельца привлекательным внешним видом.

Качественная звукоизоляция кирпичной стены

Опубликовано:

22.08.2015

Евгений Давидович, Нижний Новгород задаёт вопрос:

Здравствуйте! В доме у нас перегородки из кирпича, слышимость достаточно хорошая. Хочется, чтоб в спальне и детской комнате было не так слышно всё, что происходит в других комнатах. Подскажите, как правильно делается звукоизоляция кирпичной стены. Заранее спасибо за ответ!

Эксперт отвечает:

Кирпич обладает неплохой звукоизоляцией. Если все-таки требуется повысить ее, то это несложно сделать. Эффективная звукоизоляция кирпичной стены выполняется за счет ее утолщения различными способами и материалами, поэтому нужно быть готовыми к потерям полезной площади помещения. Звукоизоляция производится путем создания звукоизоляционных перегородок, которых существует 2 типа: однослойные и многослойные.

Однослойная перегородка выполняется из плотного строительного материала, например кирпича, керамзитобетона, железобетона, гипсолита. Звукоизоляция таких перегородок тем эффективнее, чем выше их поверхностная плотность, так как при этом лучше звукоотражающие свойства материала.

Многослойные перегородки создаются из нескольких (как минимум, двух) слоев жестких и мягких звукоизоляционных материалов. Жесткий слой выполняет звукоотражающую функцию, а мягкий – звукопоглощающую. Легкий, мягкий слой является пористым, за счет воздуха в его порах звуковые колебания ослабляются.

Для звукоизоляции кирпичных стен можно использовать различные типы материалов, несколько отличающиеся по свойствам, цене и другим параметрам. Они подразделяются на две условные группы:

  1. Звукопоглощающие (как правило, мягкие и пористые): минеральная вата, арболит, базальтовое волокно и т.п.
  2. Звукоотражающие (жесткие, твердые): гипсокартон, гипсоволокно, кирпич, бетон, пробка и т.п.

Наиболее эффективной звукоизоляции можно достичь, сочетая эти 2 типа материалов, то есть потребуется создать многослойную перегородку. Такой вариант предпочтительнее, чем однослойная перегородка. Он меньше по весу, соответственно, создает меньшее давление на основание и перегородки. При равной толщине многослойная перегородка даже немного выигрывает по качеству звукоизоляции. Распространенным вариантом является использование ГКЛ или ГВЛ и мягких звукоизолирующих материалов. Гипсоволоконные листы более предпочтительны, так как их поверхность является более плотной, и, значит, лучше будет звукоотражение. Но поскольку такой вид материала более сложен при отделке, то чаще всего используется гипсокартон.

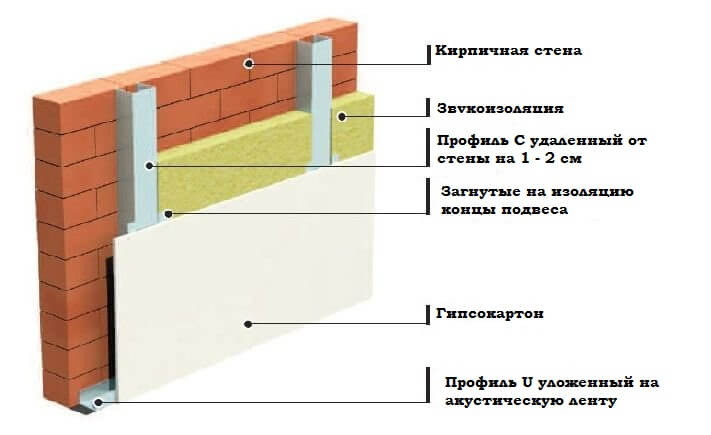

Для этого из профилей делается каркас под гипсокартон. В местах соединения профилей со стенами или полом следует использовать уплотнительную звукоизоляционную ленту, которая поможет избежать косвенной передачи звука. Затем в пространство между стеной и профилями закладываются звукоизолирующие плиты. Выбирая таковые, стоит обратить внимание на минеральную вату толщиной 50-100 мм. Она недорого стоит, обладает хорошими шумопоглощающими свойствами, непожароопасна и гипоаллергенна. Швы и стыки, образующиеся между плитами и перегородками, нужно заполнить герметиком. После укладки звукоизоляционных плит нужно закрепить листы гипсокартона поверх профилей. Желательно, чтобы его толщина была не менее 40 мм. Для лучшего результата можно проложить второй слой гипсокартона. Полученную поверхность следует зашпаклевать и уже затем нанести финишное декоративное покрытие.

Поскольку звук проходит через любые щели и трещины в стене, нужно обследовать поверхности по всему периметру и устранить источники проникновения звука при помощи, например, штукатурки или герметика. Не рекомендуется использовать монтажную пену для этих целей, поскольку она обладает плохими звукоизоляционными свойствами.

Эффективную звукоизоляцию кирпичной стены можно осуществить, используя многослойную перегородку и качественные материалы.

Советы по звукоизоляции стен и перегородок

Звукоизоляцию стены или перегородки можно разделить на два типа: однослойные и многослойные. В однослойных перегородках используются плотные строительные материалы, это может  быть кирпич, гипсолит, керамзитобетон и даже железобетон, где бетон играет роль конструктивного материала и связующего компонента. Звукоизоляция таких конструкций определяется, прежде всего, их массой и улучшаются примерно на 6 дБ при каждом двукратном увеличении толщины стены. На практике, выигрыша в звукоизоляции за счет применения в однослойных перегородках пористых материалов (например, ячеистых бетонов) получить практически не удается – из-за существенных потерь, вызываемых снижением поверхностной плотности таких ограждений.

Для повышения звукоизолирующей способности стен и уменьшения их массы вместо однослойных конструкций применяются раздельные, с воздушной прослойкой, или многослойные, выполненные из материалов, резко отличающихся по своим физическим свойствам. Звукоизолирующая способность многослойных перегородок (наиболее распространенный пример – каркасно-обшивная гипсокартонная перегородка) зависит от большего числа факторов, чем звукоизоляция однослойной стены. В данном случае на звукоизоляцию в значительной мере влияют резонансные явления, возникающие в самой конструкции.  Вот несколько практических рекомендаций, позволяющих строить эффективные звукоизоляционные перегородки.

1. Звукоизоляционная конструкция должна быть герметичной.  Нужно герметизировать все щели в ограждениях (места установки электрофурнитуры, стояки отопления, стыки между панелями перекрытий и стенами и т. п.) нетвердеющими герметиками.

2. Нужно увеличивать массу ограждения: чем ограждение  массивнее, тем звуку потребуется больше энергии, чтобы «раскачать» его, и тем меньше звука будет переизлучаться через данное ограждение. Если перегородка каркасная, используйте массивную облицовку, увеличивайте количество слоев. Но гораздо эффективнее возвести массивную перегородку из полнотелого красного кирпича. Очень эффективная конструкция – стена из пустотелых бетонных блоков с предварительной засыпкой пустот прокаленным сухим песком.

 3. Двойные стены лучше однослойных конструкций. Это касается и массивных ограждений, и более легких каркасных конструкций. Акустическая развязка или полное исключение жестких связей между двухслойными перегородками значительно снижает передачу шума и вибраций с одной стороны двойной стены на другую. Звукоизоляция двойной кирпичной перегородки всегда выше, чем у одинарной кирпичной перегородки, при равной массе данных перегородок. Звукоизоляция каркасной перегородки обшитой листами гипсокартона  на двух независимых каркасах 2х50 мм всегда выше, чем у перегородки на одном каркасе шириной 100 мм.

 4. Нужно заполнять  воздушные полости в двойных ограждениях и каркасных перегородках звукопоглощающим материалом. Даже если обе стороны перегородки акустически развязаны, существует упругая связь через воздушный промежуток. Возникает колебательная система «масса-пружина-масса» со своей резонансной частотой, на которой наблюдается снижение звукоизоляции ограждения. Влияние этого ненужного явления надо снижать, заполнив воздушный промежуток специальными звукопоглощающими материалами. Заполнив пустоты данными материалами – это  приведет к снижению резонансной частоты системы «масса-пружина-масса»  и увеличению звукоизоляции на низких частотах.

5. Звукоизоляция каркасных конструкций увеличивается, если с разных сторон перегородки располагаются облицовки из материалов с различной жесткостью (или разного количества одного и того же материала). Например, ГВЛ в 2 слоя + каркас + ГВЛ в 3 слоя.

6. Наиболее  высокая звукоизоляция у каркасных перегородок, облицованных тяжелыми, но гибкими листовыми материалами. Поэтому ГКЛ или ГВЛ (плотность 850-1000 кг/м3) предпочтительнее, чем плиты из ДСП, МДФ, OSB (плотность 700-750 кг/м3).

7. Делайте связи между двумя облицовками каркасных перегородок по возможности менее жесткими. Этого достигается применением упругих прокладок между облицовкой и каркасом.

 8. Двухслойные каркасные перегородки обладают более высокой звукоизоляцией по сравнению с трехслойными такой же ширины и суммарной массой слоев облицовки. Для достижения желательной звукоизоляции на низких частотах никогда не возводите трехслойные перегородки.

 9. Реальная звукоизоляция ограждающей конструкции не пропорциональна значению индекса изоляции воздушного шума Rw. Индекс Rw – это интегральная характеристика, применяемая только для диапазона частот 100-3200 Гц и рассчитанная на оценку шумов бытового происхождения (разговорная речь, радио, телевизор). Методика расчета индекса Rw не учитывает наличия мощных низкочастотного оборудования – домашних кинотеатров, шумного инженерного оборудования (вентиляторов, кондиционеров, насосов и т. п.). В некоторых ситуациях легкая каркасная перегородка имеет индекс Rw выше, чем кирпичная стена такой же толщины. В этом случае каркасная перегородка значительно лучше изолирует звуки голоса, работающего телевизора, звонок телефона или будильника. А вот звук сабвуфера домашнего кинотеатра более эффективно снизит кирпичная перегородка. Индекс изоляции воздушного шума каркасно-обшивной перегородки на двух независимых каркасах толщиной по 50 мм с воздушным промежутком между каркасами 10 мм и двухсторонней обшивкой ГКЛ по два листа с каждой стороны (листы толщиною по 12,5 мм) составляет около Rw=53 дБ. Общая толщина конструкции равна 160 мм. Кирпичная перегородка из полнотелого красного кирпича, оштукатуренная с двух сторон, имеет следующие значения индекса звукоизоляции: – перегородка в полкирпича (150 мм) – Rw = 47 дБ; – перегородка в один кирпич (280 мм) – Rw = 53 дБ; – перегородка в два кирпича (530 мм) – Rw = 59 дБ. Перед устройством перегородок проанализируйте частотные характеристики существующих или предполагаемых источников шума. При выборе вариантов конструкций лучше сравнивать их звукоизоляцию в третьоктавных полосах частот, а не индексы Rw.

10.  Эффективный способ акустической развязки строительных конструкций – использование эластичных креплений.  В таких креплениях применяются специальные виброизолирующие материалы, а их конструкция обеспечивает надежное соединение строительных элементов. Применение виброизоляционных креплений при возведении каркасных перегородок и облицовок обеспечивает низкую резонансную частоту и, как следствие, приводит к высокой звукоизоляции на низких частотах.

 11. Для улучшения звукоизоляции каркасной перегородки на низких частотах нужно использовать независимые каркасы или звукоизоли­рующие эластичные крепления; увеличивать расстояние между профилями; применять облицовки из тяжелых, но гибких ­листовых материалов; заполнять каркас специальным звукопоглощающим материалом на всю глубину; применять в составе облицовок гипсокартонные листы ­повышенной плотности, или гипсоволокнистые листы; увеличивать расстояние ­между облицовками (ширину каркаса).

12. При необходимости улучшить звукоизоляцию существующей однослойной перегородки из кирпича, бетона или гипсовых блоков монтируются дополнительные облицовки по металлическому или деревянному каркасу, смонтированные с помощью эластичных звукоизолирующих креплений. Применение стандартных металлических кронштейнов (прямых подвесов) приводит к образованию жестких связей и, как следствие, к снижению звукоизоляции. Каркасы облицовок необходимо заполнять на всю глубину специальным звукопоглощающим материалом.

13. Звукоизоляция стен и перегородок, имеющих окна или двери, практически определяется звукоизоляционной способностью оконных и дверных блоков и их монтажных узлов, обычно более низкой, чем у глухой части ограждения. Сделайте усилия на увеличении звукоизоляции именно оконных и дверных блоков, а затем выбирайте конструкцию перегородки с адекватной звукоизолирующей способностью.

14. Нужно обращать внимание на изоляцию косвенных путей распространения звука по примыкающим строительным конструкциям, трубопроводам отопления и водоснабжения, транзитным вентиляционным каналам, общему для смежных помещений пространству подвесного потолка или пола на лагах. При проектировании зданий нужно учитывать, что изоляция помещений от внутренних и наружных шумов должна обеспечиваться также правильной планировкой здания, снижением шума от санитарно-технического и инженерного оборудования.

Звукоизоляция – Страница 7 – Ремонт

Но вот возникла идея. Если это правда, что кирпич лучше всего справляется с звуком, то что стоит договорится с соседом разбить нашу межквартирную перегородку (кстати какой ширины она, кто знает?) и выложить по новой стену в длину кирпича (ширина стены 25 см).

В итоге не очень то и теряется пространство, если учитывать, что на эту стенку уже не надо будет наносить всякие панели изолирующие.

​Теоретически можно пойти и другим путем. Снести стену и выстроить стену по ширине кирпича с двух сторон а между ними заложить какой-нибудь звукоизолирующий материал сантиметров 5-7.

Есть кто разбирается в этом? Это может сработать? Может ли заменить ЗИПС систему по уровню результата (хотя сам к ЗИПС панелям очень скептически отношусь)? И какие минусы вы видите други?

P.S Если  кирпич работает, то выходит, что это самый надежный, простой, дающий реальный результат и не очень дорогой способ решения проблемы?!



Александр, я немного изучал эту тему, даже делал небольшой обзор (см. начало ветки). Если хотите стену из кирпича, давайте прикинем.

Для начала определимся с задачей. Если мы хотим изолировать себя от акустического шума, то по СНиПам должны обеспечить звукоизоляцию с индексом изоляции воздушного шума Rw минимум в 50-54ДБА (ДБА – это акустические децибелы). Основной источник шума – голоса соседей. Средний частотный диапазон человеческой речи – 100-800Гц (ухо слышит в диапазоне 16Гц-20кГц), от 70Гц- мужской бас до 1400Гц – колоратурное сопрано.

Давайте посчитаем толщину кирпичной кладки для обеспечения комфортной звукоизоляции, см. таблицу. Получается, для получения нужных значений стена должна быть толщиной в 2 кирпича. Кстати, о кирпичах. Размер типового одинарного кирпича 250 (Д) х120 (Ш) х 65 (В), это я еще по стройотряду помню)))). Когда кирпич кладут в длину, то говорят “кладка в полкирпича” (толщина стены получится 120 мм), когда кладут в ширину, то говорят “кладка в кирпич” (толщина стены – 250 мм). И так далее – “1,5 кирпича”, “2 кирпича”. ….    Кстати, для сравнения, толщина наших межквартирных стен из ГББ будет скорее всего 20 см. (“полкирпича”, т.к. кладут в длину, звукоизоляция 45-47ДБА в зависимости от плотности D500-D600).

Если посмотреть таблицу, то кирпичная кладка понадобится толщиной в полметра (2 кирпича), чтобы получить комфортную звукоизоляцию 50ДБА+ на частотах 250-1000Гц.

Внутри кладки звукоизоляцию лучше не класть, максимальный эффект получается, если звукоизолировать стену, со стороны которой находится источник звука. Т.е. лучше всего помогает звукоизоляция со стороны соседа, а соседу – звукоизоляция с Вашей стороны.

Табличка довольно информативна, по ней можно прикинуть и звукоизоляцию бетонной плиты (пол-потолок).

Прикрепленные изображения

Сколько еще не сделано! А сколько еще предстоит не сделать!

Индекс звукоизоляции кирпичной перегородки


Звукоизоляция стен

Звукоизоляция всегда была для нас большой проблемой. Точнее сказать, звукоизоляции как таковой не было и нет.

Известно, что любое помещение ограничено стенами, которые представляют собой преграды для звуковых волн. Данные конструкции делятся на:

  • Однослойные (однородные) конструкции — один или несколько слоев, жестко связанных между собой по всей поверхности и колеблющихся как одно целое (оштукатуренные кирпичные стены и др.).
  • Многослойные (неоднородные) конструкции — несколько слоев с различными (резко отличающимися) характеристиками, не жестко связанных между собой, каждый из которых способен колебаться с разными амплитудами.

При устройстве стен и перегородок учитывают, прежде всего, воздушный шум (голоса, телевизор, музыка и т.д.).

Для защиты от воздушного шума строительная акустика (наука, которая занимается вопросами изоляции зданий и помещений от шума) выделяет три основных способа ослабления звука:

  • повышение массивности элементов ограждения;
  • применение звукопоглощающих материалов;
  • герметизация всех возможных путей проникновения воздушных звуковых волн.

Для несущих внутренних стен, выполненных из бетона или кирпича, требования к их звукоизоляции выполняются почти всегда автоматически, т.к. их толщина рассчитывается из условий нагрузки на стену.

Внутренние ненесущие перегородки между квартирами, комнатами и др. помещениями выполняются чаще всего в облегченных вариантах, поэтому здесь основным предъявляемым к ним требованием является необходимая изоляция воздушного шума.

График зависимости индекса изоляции воздушного шума от давления на конструкцию пола

Разница в интенсивности 10 дБ воспринимается органами слуха как уменьшение громкости в 3 раза. Звукоизоляция в 3 дБ воспринимается человеком как уменьшение громкости примерно в 2 раза!

Нормы звукоизоляции

Стены и перегородки между квартирами ……………………………………………Rw≥52 дБ

Стены между помещениями квартир и магазинами ………………………………Rw≥55 дБ

Стены и перегородки, отделяющие помещения квартир от ресторанов, кафе, спортивных залов . ………………………………..Rw≥57 дБ

Перегородки без дверей между комнатами, между кухней и комнатой в квартире ………………………………………………….Rw≥43 дБ

Перегородки между санузлом и комнатой одной квартиры ……………………Rw≥47 дБ

Звукоизоляция однослойных стен и перегородок

Звукоизоляционные характеристики таких конструкций определяются, в первую очередь, их массой. Чем массивнее стена, тем больше она отразит звука.

Непременное условие — чтобы материалы вместе со связующим раствором образовывали герметичную конструкцию без каких-либо отверстий и щелей. Поэтому при проектировке помещения уже только за счет увеличения массы стен при надлежащей герметичности соединений можно получить требуемую звукоизоляцию.

Также в обеспечении звукоизоляционных качеств перегородки играет роль пористость использованного в ее производстве материала. И все же, как показывает практика, выигрыша за счет повышения пористости материала получить по большому счету не удается из-за более существенных потерь звукоизоляции при соответственно уменьшающейся при этом поверхностной плотности такого материала.

Характеристики
Конструкция Толщина, мм

Индекс изоляции воздушного шума

Rw, дБ

Кирпичная кладка из полнотелого кирпича (оштукатуренная с двух

сторон)

15047
28054
Железобетонная панель14050
16052
Монолитный железобетон20053
25055

Гипсокартонный лист12,530
Гипсобетонная панель8040
Газобетон, пенобетон D50010040
12041
15042
20044
40051

Звукоизоляция многослойных перегородок

В них чередуются как минимум два слоя: жесткий — из материала большой плотности с большим коэффициентом отражения (гипсокартон, кирпич) и мягкий — из материала с большим коэффициентом звукопоглощения (минеральная вата). Часть звуковой волны отражает первый слой, а часть поглощается вторым. Величина поглощаемой и рассеиваемой энергии зависит от толщины материала, его плотности и эластичности.

Звукопоглощающие материалы

Принципиально важно в качестве заполнителя применять именно специальный звукопоглощающий материал, а не обычный утеплитель, хотя последний и дешевле. Дело в том, что акустические свойства теплоизоляционных материалов могут отличаться от аналогичных свойств звукопоглощающих материалов в несколько раз. Так, усредненный коэффициент звукопоглощения наиболее часто применяемых утеплителей обычно составляет 0,4—0,5. Это значит, что материал поглощает до половины падающей на него энергии звуковых волн в определенном (нормируемом) диапазоне частот. Показатель специального звукопоглощающего материала достигает 0,95. Вывод очевиден: чтобы добиться определенного эффекта, нужно использовать материал, предназначенный для решения именно этой, конкретной задачи.

Следует отметить низкую эффективность применения в звукоизоляционных перегородках таких материалов, как пенопласт, пенополиуретан или пробка. Это связано с тем, что для хороших звукоизоляционных материалов они имеют недостаточную плотность, а для причисления их к классу звукопоглощающих материалов — низкое поглощение из-за отсутствия возможности продувания воздухом.

Звукоизоляция газобетонных перегородок

Звукоизоляционные характеристики кладок зависят от плотности газобетонных блоков, плотности раствора и толщины растворного шва.

Индекс изоляции воздушного шума Rw, дБ Толщина перегородки, мм Плотность газобетона, кг/м3 γ=400 γ=500 γ=600 γ=700
10039404142
12040414243
15041424344
20043444546
40050515253

При устройстве межквартирных стен и перегородок для уменьшения их массы рекомендуется применять слоистые конструкции, состоящие из двух наружных слоев, выполненных из газобетона и внутреннего промежутка, заполненного звукопоглощающим материалом.

При определении индекса изоляции воздушного шума трехслойных газобетонных стен с промежутком 60–90 мм, заполненным звукопоглощающим материалом, вначале вычисляется Rw1 как для однослойной стены с прибавлением к полученной величине 5дБ.

Rw2=Rw1+5 дБ.

Звукоизоляция гипсокартонных перегородок
Схема звукоизоляции
  1. Обшивка гипсокартоном в 1 или 2 слоя
  2. Стоечный профиль
  3. Направляющий профиль
  4. Шуруп
  5. Уплотнительная лента
  6. Каменная вата ТЕХНОАКУСТИК
  7. Чистовая отделка
Характеристики
Конструкция Обшивка из листов гипсокартона Толщина, мм

Индекс изоляции воздушного шума Rw, дБ

минеральной ваты перегородки
1Один слой с каждой стороны7535
2Один слой с каждой стороны507546
3Два слоя с каждой стороны5010049
4Один слой с каждой стороны10012554
5Два слоя с каждой стороны10015057

Для повышения звукоизолирующей способности перегородок следует применять уплотнительную ленту между направляющим профилем каркаса и перекрытием, а также в местах сопряжения каркаса со стенами и перекрытиями.

Монтаж перегородок осуществляется до устройства чистого пола в условиях сухого или нормального температурно-влажностного режима.

Уплотнительная лента необходима для изоляции ударного шума от дверей.

Компоненты технических решений: 1. Обшивка гипсокартоном. 2. Минеральная вата ТЕХНОАКУСТИК. 3. Стальной каркас. 4. Обшивка гипсокартоном. 5. Чистовая отделка помещения. 6. Лента уплотнительная. 7. Герметик. 8. Армирующая лента. 9. Шуруп. 10. Дюбель-гвоздь. 11. Экструдированный  пенополистирол ТЕХНОНИКОЛЬ. 12. Битумно-полимерная мембрана Техноэласт АКУСТИК. 13. Сборная стяжка. 14. Плита перекрытия. 15. Кромочная лента. 16. Покрытие пола. 17. Дверная коробка. 18. Наличник.

Звукоизоляция кирпичной перегородки

Для увеличения изоляции воздушного шума стеной, выполненной из легкого кирпича толщиной в 1/2 кирпича (125 мм), целесообразно использовать навесную звукоизоляционную облицовку (более массивную стену практически обшивать не имеет особого смысла).

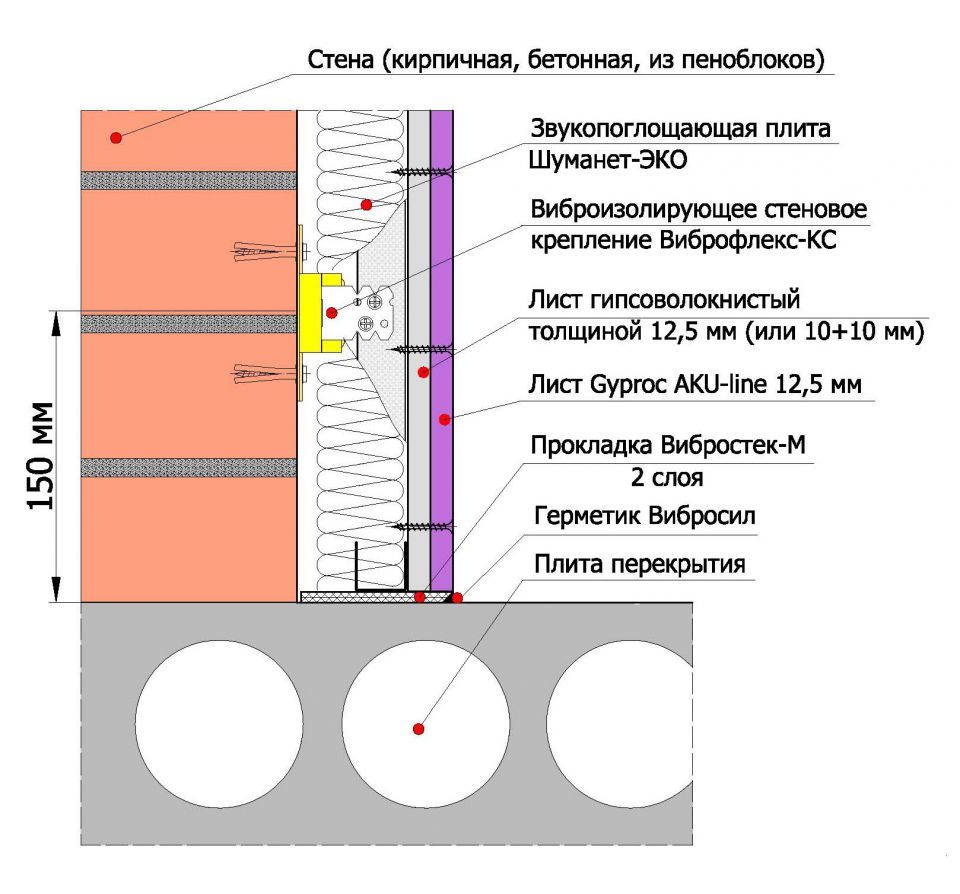

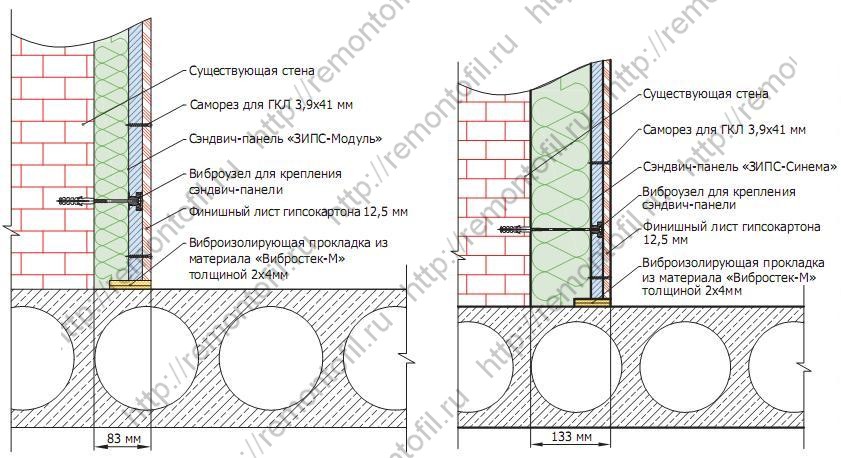

Звукоизоляционная облицовка стен представляет собой конструкцию, состоящую из стального каркаса, обшитого со стороны помещения одним или двумя гипсокартонными листами. Каркас крепят к облицовываемой поверхности стены. Пространство между стеной и гипсокартонном заполняют звукопоглощающим материалом. Фактически данная конструкция представляет собой описанную выше многослойную гипсокартонную перегородку, в которой один из жестких слоев (один из листов гипсокартона) заменен строительной конструкцией (например, кирпичной стеной).

Схема звукоизоляции
  1. Обшивка гипсокартоном в 1 или 2 слоя
  2. Стоечный профиль
  3. Направляющий профиль
  4. Шуруп
  5. Уплотнительная лента
  6. Каменная вата ТЕХНОАКУСТИК
  7. Кирпичная перегородка из легкого кирпича
  8. Чистовая отделка
Характеристики
Конструкция основания Обшивка из листов гипсокартона Толщина, минеральной ваты, мм

Индекс изоляции воздушного шума Rw, дБ

Стена в 1/2 кирпича, 125 мм35
Один слой5050
Два слоя5052
Один слой10052
Два слоя10055

Для повышения звукоизолирующей способности следует применять уплотнительную ленту между направляющим профилем и перекрытием, а также в местах сопряжения каркаса со стенами и полом.

Компоненты технических решений: 1. Обшивка гипсокартоном. 2. Минеральная вата ТЕХНОАКУСТИК. 3. Стальной каркас. 4. Чистовая отделка помещения. 5. Лента уплотнительная. 6. Герметик 7. Армирующая лента. 8. Шуруп. 9. Дюбель-гвоздь. 10. Плита перекрытия. 11. Покрытие пола. 12. Плинтус. 13. Перегородка.

Как улучшить звукоизоляцию стен и перегородок?

Типичной причиной снижения звукоизоляции стен вне зависимости от вида являются самые обыкновенные щели и отверстия в конструкциях. Даже наличие небольшой сквозной трещины в углу межквартирной стены уже достаточно, чтобы, практически не напрягая слух слышать разговор за стеной. Тщательно заделав такую щель раствором, вы уже перестанете различать слова.

Для заделки трещин, отверстий и прочих дефектов используются силиконовые и акриловые герметики: они максимально эффективны для звукоизоляции и обладают необходимой эластичностью. Не рекомендуется использование монтажной пены в связи с ее низкими звукоизоляционными свойствами.

Когда речь заходит о звукоизоляции легких перегородок, первая проблема, которая поднимается, — важность установки упругих прокладок в местах примыкания направляющих профилей каркаса к перекрытиям и стенам.

Кроме ухудшения звукоизоляции перегородок, отсутствие упругих прокладок по контуру закрепления приводит к повышенной передаче косвенных шумов из других помещений. И даже если к звукоизоляции в отношении соседнего помещения претензий нет, такая перегородка может преподнести неприятный сюрприз, переизлучив шумы от соседей снизу или сверху (что случается чаще).

Нормативные значения звукоизоляции стен и перекрытий

Так как слышимость в домах – вещь очень субъективная и оценить ее очень сложно по собственным ощущениям, то захотелось мне найти информацию о нормативах звукоизоляции стен кирпичной кладки и панели, а также нормативы различных типов плит перекрытий.

На сайтах конечно же самая различная информация содержится, поэтому хотел бы создать тему, чтобы действительно разобраться насколько сильно отличается возможности звукоизоляции стен для кирпичных, панельных и монолитных домов.

Хотелось бы узнать, насколько достоверна подобная информация

Очень мало информации удалось найти.

Интересует, насколько отличается воздушная звукоизоляция стены, выполненной из пустотелого кирпича кладкой в 1 кирпич (25см толщины) от несущей панельной стены 16см толщиной. Если верить вышепредставленным таблицам, то эффект от увеличения от 1 кирпича до 1,5 или даже 2 не такой уж большой (по несколько 3-4 Гц), а панельная стена толщиной 16см имеет практически такую же звукоизоляцию, как и кирпичная в 1 кирпич толщиной (т.е. 25см).

Если есть более достоверные источники, то напишите их, пожалуйста. Просто интересно, насколько кирпичные стены лучше спасают от соседей.

update: Нашел информацию о индексе звукоизоляции кирпичной стены от Смирнова Андрея, известного в акустических кругах (http://www.acoustic.ua/img/pdfs/pdffile_789.pdf):

Кирпичные перегородки из полнотелого красного кирпича, оштукатуренные с двух сторон, имеют следующие значения индекса звукоизоляции: -стена в полкирпича (150 мм) – Rw = 47 дБ; -стена в один кирпич (280 мм) – Rw = 53 дБ;

-стена в два кирпича (530 мм) – Rw = 59 дБ.

Как видно из данной таблицы, индекс не сильно-то отличается у стены в 1 кирпич от стены в 2 кирпича (на 6 ДБ)

Page 2

Индекс изоляции воздушного шума кирпичной кладки

04.09.2018 | 291 просмотров |

Индекс изоляции воздушного шума кирпичной кладки, как его повысить.

Все знают о том, какое негативное действие оказывают различные шумы на организм человека. Сегодня большинство жителей планеты проживают в крупных городах, с повышенным шумовым эффектом.

Это и шумные соседи, непрерывный поток транспорта, грохот со строительных площадок и так далее. Неудивительно, что в такой обстановке человек мечтает о тишине. Хочется прийти домой, закрыть дверь и отгородиться от шума, стресса, суеты. Хорошенько отдохнуть, снять напряжение или просто выспаться, и чтобы при этом никто не мешал.

Комфортный, безвредный для человека звуковой фон, считается шум мощностью от двадцати до тридцати децибел. Всё, что выше этого показателя – оказывает нагрузку на нервную систему. А вот шум выше восьмидесяти децибел наносит тот, или иной вред на организм. Для вашего сведения, звуковой фон в метро – сто децибел.

Как улучшить звукоизоляцию кирпича

Стены и перегородки в квартире представляют собой преграды для различных шумов. От того, как устроены стены, зависит, насколько комфортно и спокойно можно жить в своем жилище. При конструировании стен и перегородок учитывается такой шум, как голоса, смех, звук от работающего телевизора, громкая музыка, шум, работающего лифта.

По конструкции стены и перегородки подразделяются на два вида:

  1. К однослойным конструкциям можно отнести стены и перегородки из однородных плотных материалов, таких как кирпич, железобетон, керамзитобетона. Эти конструкции отличаются жёсткой связкой. Однородные материалы могут колебаться от звукового воздействия, как единое целое.
  2. Многослойные стены отличаются тем, что имеют несколько, совершенно разных слоев. Такие стены включают в себя жесткие и мягкие строительные материалы. Эти материалы, как правило, не имеют жёсткой связки. Слои под воздействием шума колеблются с различной амплитудой. Плотные материалы в этих конструкциях работают как однослойные конструкции, чем плотнее материал, тем лучше отражение шума. Мягкие слои поглощают звуковые колебания за счет пористой структуры.

Помимо правильно применяемых материалов при конструировании стен и перегородок большое значение имеет хорошая герметизация всех каналов попадания шума в помещение. Проще говоря, следует заделать все трещины и дырки, через которые звуки попадают в помещение.

Звукоизоляции кирпичной стены добиваются путем увеличения толщины стен, но толщина ограничена утяжелением конструкции. Главное, чтобы материал стен и связующий раствор составляли герметичную конструкцию без каких-либо отверстий и трещин.

Шумоизоляцию кирпичных стен обеспечивают два или три слоя материала. Более плотный материал отражает какую-то часть звуковой волны, а мягкий – более пористый и эластичный поглощает звук.

Материалы, из которых изготавливают перегородки и стены

Однородные строительные материалы, такие как:

  • кирпич;
  • газобетон;
  • бетон.

Они имеют разную степень звукоизоляции, зависящую от плотности. Но, в любом случае, для повышения индекса звукоизоляции кирпичной перегородки необходимо увеличивать толщину перегородки или стены.

Для уменьшения веса толстых стен и перегородок, более подходят многослойные конструкции. Когда между плотными листами гипсокартона прокладывается мягкий звукопоглощающий материал, например, минеральная вата.

Чем толще и эластичнее этот материал, тем выше поглощение звуковой волны. Нежелательно использовать в качестве звукопоглощающих материалов пенопласт или пробку, так как они имеют низкую способность поглощения шумов.

Звукоизоляцию стен можно улучшить:
  1.  повысить индекс изоляции воздушного шума кирпичной кладки можно, закрепив с внутренней стороны помещения стальной каркас, который обшивается гипсокартонными листами. В воздушный зазор помещается слой звукопоглощающего, мягкого материала.
  2. Для повышения индекса изоляции воздушного шума кирпичной кладки используется специальная уплотнительная лента в местах соединения стального профиля с перекрытием, а также, стеной.
  3. Снижают звукоизоляцию кирпича наличие пустот, отверстий, щёлок в стенах или перегородках. Даже самые маленькие, сквозные трещинки, в стыках стен, позволяют слышать все, что творится у соседей. Необходимо тщательно обследовать все перегородки, стык стены с перекрытиями. Обнаруженные отверстия, щели и трещины замазать раствором или специальными герметиками. Эффективны силиконовые или акриловый герметик. Они эластичны, плотно прилегают к поверхности. Способствуют значительному уменьшению уровня шума извне. Не стоит применять для герметизации монтажную пену, так как она имеет очень низкую степень звукоизоляции кирпичной перегородки.
Индекс изоляции воздушного шума кирпичной кладки, выводы

Новейшие разработки в области звукоизоляции снижают шумовой фон в разы. Достаточно установить в квартире такую звукоизоляцию и стеклопакеты, и вы окажетесь в тишине. Однако, всё хорошо в меру, так как слишком низкий звуковой фон, также вреден для организма.

И если вы постоянно находитесь дома, в гнетущей тишине, то это может привести к бессоннице и депрессии. Если вдруг вы почувствуете себя плохо, а тишина начнёт давить на психику – включите любимую музыку, послушайте шум моря или дождя, пение птиц.

Тогда вы точно будете находиться в хорошем настроении. А ваша работоспособность и здоровье будут всегда на высоте.

Видео – как улучшить звукоизоляцию кирпича

Отделочные материалы для кирпичных стен:

  • Плитка клинкерная под кирпич;
  • Сайдинг под кирпич сделает роскошным любой дом;
  • Скинали под кирпич на кухню, правило выбора;
  • Утепление кирпичного дома пенопластом, инструкция;
  • Фасадные панели под кирпич – новая одежда вашего дома.
Индекс изоляции воздушного шума кирпичной кладки Ссылка на основную публикацию

Расчет звукоизоляции межкомнатной кирпичной перегородки.

Цель расчета:определить индекс изоляции воздушного шума расчетный (Rw) и сравнить его с нормативным

Исходные данные

Материал перегородки – кирпич

Толщина – 120 мм

Плотность – 1800 кг/м3

Расчет

  1. По табл. 1 [4]=41 дБ

  1. Строим расчетный график ABCдля конструкции

Находим точку B:

Гц

По табл. 9 [4] Среднегеометрическая частота 1/3-октавной полосы = 250 Гц

Определяем поверхностную плотность ограждения:

кг/м2

кг/м2

Определяем ординату точки В:

дБ

  1. Из точки В влево проводим горизонтальный отрезок ВА, вправо от точки В- отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ

Rc=65 дБ

  1. Строим график, сумма неблагоприятных отклонений = 99 дБ.

Смещаем оценочную кривую на 6 дБ.

Новая сумма неблагоприятных отклонений = 31 дБ, что меньше 32 дБ. За величину индекса изоляции воздушного шума принимаем значение смещенной кривой в 1/3-октавной полосе 500 Гц, т.е. Rw=46 дБ, что больше=41 дБ

Перегородка удовлетворяет требованием звукоизоляции.

Табл. 4.3

№пп

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Оценочная кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

2

Расчетная част. хар-ка, дБ

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55

57

3

Неблагоприятные отклонения

1

4

7

10

11

12

11

10

9

8

7

5

3

1

4

Оценочная кривая, смещ вниз на 6 дБ

27

30

33

36

39

42

45

46

47

48

49

50

50

50

50

50

5

Неблагоприятные откл. от смещеной кривой

1

4

5

6

5

4

3

2

1

6

Индекс изоляции воздушного шума Rw, дБ

46

Звукоизоляционный расчет междуэтажных перекрытий

Исходные данные для расчета:

Наименование материала

Плотность o ,кг/м

толщина d, мм

1

Линолеум

1100

5

2

Цементно-песчаная стяжка

1800

30

3

ЗИ слой

(Пенотерм НПЛ-ЛЭ)

do=15

4

Ж/б плита

2500

220

В качестве звукоизоляционной прокладки принимаем пенотерм толщиной do=10 мм(в несжатом состоянии).

Полезную нагрузку принимаем 2000 Па.

Цель расчета:

а) определить расчетный индекс приведенного уровня ударного шума Lрnw

б) сравнить расчетный индекс приведенного уровня шума с нормативным значением: необходимо выполнить условие Lрnw Lnwo=74 дБ

  1. Определяем частоту собственных колебаний пола по формуле 13 СП-23-103-03

fo=0,16*, где

Eд – динамический модуль, Eд=6,6*105

d – толщина ЗИ слоя в сжатом состоянии d=do*(1-)

=0,1

d=0,015*(1-0,1)=0,0135

m2 – поверхностную плотность пола(без ЗИ слоя)

m2=1800*0,03+0,005*1100 = 59,5 кг/м2

нагрузка на ЗИ слой 2000+595 = 2595 Па

fo=0,16*= 145,03 Гц. Округляем до 160 Гц.

По таблице 17 СП 23-103-03 определяем индекс приведенного уровня ударного шума под перекрытием при индексе для несущей плиты перекрытияLnwo=74 дБ.

Lрnw= 57 дБ, что не превышаетLnnw= 58 дБ

Вывод: Данная конструкция удовлетворяет требованиям на ЗИ ударного шума.



Как звукоизолировать кирпичную стену

Звукоизоляция кирпичных стен способна превратить довольно неудобную жилищную обстановку в умиротворяющую, где будет сильно задушена суета внешних возмущений, а ваше пространство больше не будет эхокамерой для каждого вашего слова или движения.

Итак, как именно можно сделать звукоизоляцию кирпичной стены или комнаты?

Звукоизоляция кирпичной стены может быть выполнена с помощью звукоизоляционного герметика, массового винила (MLV), добавления гипсокартона, изоляции и развязки.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Также прочтите: 4 эффективных способа звукоизоляции бетонных стен

Есть несколько основных принципов звукоизоляции вашего пространства. Независимо от того, пытаетесь ли вы создать тихую среду, в которой можно сосредоточиться и работать, или просто пытаетесь получить заслуженное уединение от соседей, мы собрали некоторые из самых полезных и практичных методов, которые помогут вам достичь спокойной обстановки твои мечты.

Как работает звукоизоляция?

Звук производится различными источниками, и для его перемещения требуются непрерывные среды. Средой может быть что угодно, что может действовать как проводник звуковых волн, что будет зависеть от индивидуальных физических свойств этой среды.

Хотя существует множество видов сред, которые могут действовать как проводники звука, воздух является одной из крупнейших сред, через которые проходят звуковые колебания. Звук будет продолжать распространяться, отражаясь от молекул и частиц, с которыми он соприкасается.

Когда дело доходит до звукоизоляции, в основе процесса лежит обеспечение того, чтобы звуковые волны и относительные колебания контролировались до такой степени, когда звук подавлялся от внешних источников, а движение звуковых волн внутри самой комнаты контролировалось.

Для того, чтобы комната была звуконепроницаемой, она должна быть гибкой в ​​подходе с учетом плотности конструкции.

Есть 4 основных элемента звукоизоляции , которые необходимо учитывать на протяжении всего процесса, и все они имеют прямое отношение к проводимости и передаче звуковых колебаний.

Развязка : Короче говоря, при разделении два слоя гипсокартона отделяются друг от друга. Таким образом, между стенами создается воздушный слой, обеспечивающий хорошую звукоизоляцию.

Поглощение : Используется изоляционный материал, такой как изоляция из стекловолокна, целлюлоза, минеральная вата и переработанный хлопок. Эти материалы помещаются в стену, чтобы поглощать эти звуковые волны, но изоляция не сжимается.

Масса : Звуковая волна должна будет вибрировать саму стену, чтобы проникнуть через нее.Чем больше масса стены, тем меньше подвижность, что снижает вероятность распространения звуковых колебаний.

Демпфирование : для этого используется несколько продуктов, и Green Glue (проверьте мой обзор) – популярный вариант. Зеленый клей помогает преобразовывать часть звуковой энергии в тепловую.

Все элементы звукоизоляции в значительной степени влияют на поведение звуковых волн и вибраций в пространстве.

Наиболее эффективные результаты достигаются за счет связного включения всех этих элементов в зависимости от физических свойств стены. В комнату все еще могут проникать «боковые» волны или звуковые волны.

Как кирпичная стена взаимодействует со звуком?

Кирпичные стены – хорошее начало для создания звукоизоляции. Это связано с тем, что кирпич от природы толстый, плотный по составу, а его толщина и относительная плотность затрудняют прохождение через него звуковых волн.

Эти характеристики уменьшают вероятность прохождения звука с другой стороны кирпичной стены, что удобно для блокировки внешних шумов, таких как движение транспорта, поездов и других звуков из внешней среды.

Как звукоизолировать кирпичную стену

На этом этапе вы, вероятно, задаетесь вопросом, что можно сделать для звукоизоляции кирпичной стены после строительства. Возможно, в процессе строительства не было многих из этих процессов, или этих заранее определенных шагов было просто недостаточно.Будьте уверены, есть еще несколько способов сделать это.

Плотность стены будет основным фактором, который необходимо учитывать при попытках звукоизоляции.

Важно понимать все основные принципы звукоизоляции в зависимости от характеристик стены или комнаты, о которой идет речь, поскольку в конечном итоге можно потратить кучу денег на процесс только для того, чтобы проблема со звукоизоляцией не исчезла.

Рекомендуется всегда обращаться к профессионалу для тщательной оценки стены, а не к полному маршруту своими руками, поскольку это может, по крайней мере, дать некоторые экспертные рекомендации о том, что будет, а что не будет работать в соответствии с конкретной структурой.

Звукоизоляция кирпичной стены представляет собой уникальную проблему из-за ее физических свойств и характеристик, что особенно упрощает ее звукоизоляцию.

Герметик или звукоизоляционный герметик

Если в стене есть трещины или отверстия, через которые могут просачиваться звуковые волны, их можно заделать, прежде чем переходить к более сложным методам.

Звукоизоляционный герметик (см. Этот на Amazon) относительно доступен, может использоваться для герметизации любых участков, допускающих «фланкирование», и может стать отличной отправной точкой для дальнейших методов звукоизоляции.

Добавление гипсокартона

Этот метод довольно популярен и эффективен, он работает за счет добавления массы и толщины, которые уменьшают распространение звуковых колебаний. Это хорошее долгосрочное решение, поскольку оно относительно простое и не требует снятия первоначальной кирпичной стены.

Увеличение общей массы стены поможет создать среду, в которой звуковым колебаниям будет труднее проходить или отскакивать. Это позволит пропускать только очень низкие частоты.

Добавление слоя двойного гипсокартона, который отделен от кирпичной стены, позволит звуку отражаться от гипсокартона до того, как достигнет кирпичной стены.

Хотя чаще всего используются двойные слои, можно добавить столько слоев гипсокартона, сколько необходимо, а использование зеленого клея во время процесса добавит дополнительный барьер.

Использование звукоизоляционных составов, таких как Green Glue, для обработки стены снижает резонирующие частоты. Стену необходимо будет застелить слоем гипсокартона, обработать звукоизоляционным составом, а после обработки будет закреплен слой гипсокартона.

Винил с массовой загрузкой (MLV)

Винил с массовой загрузкой (Amazon) выпускается в широком диапазоне типов и ценовых диапазонов и является исключительным источником нерезонансной массы. Он состоит из винила, который имеет большую массу и естественную плотность, но при этом обеспечивает достаточную гибкость.

MLV можно наносить на изолированные стены, пол и потолок. Его относительные массовые свойства делают его эффективным в снижении передачи звука и борьбе с избыточным шумом.

Производится самых разных типов, и самые недорогие MLV создаются из более дешевых материалов. Некоторые формы MLV хорошего качества являются экструдированными и состоят из полимерных пластификаторов, которые обеспечивают прочность и стабильность MLV.

MLV может быть размещен на существующих стенах или поверхностях, и одинаково эффективен, когда он установлен свободно или плотно по отношению к звукоизолированной области, а также при прикреплении к каркасу или между слоями гипсокартона.

Таким образом, его можно установить наиболее удобным для вас способом и подходящим для данной стены или помещения.

Изоляция

В зависимости от того, как была построена стена, добавление некоторой изоляции во внутреннее пространство стены может быть хорошим вариантом. Это должен будет сделать профессионал, но это относительно доступно и не займет много времени, чтобы завершить процесс.

Популярный утеплитель включает стекловолокно, поскольку оно быстро сохнет, и целлюлозу, поскольку оно более экологично.

Развязка

Основная идея развязки, описанная в основных элементах звукоизоляции, заключается в приеме звуковых волн и прерывании длины волны, чтобы остановить распространение звуковой волны и относительные колебания.

Звуковые волны задерживаются в воздушных камерах и с меньшей вероятностью проникают через другую часть стены.

Способ заключается в возведении двух стен с относительным зазором между ними. Неплотно прилегающая изоляция между шпильками обычно считается важной для эффективности разъединения, так как цель разъединения будет потеряна, если воздушная камера отсутствует.

Существует несколько способов развязки.

Комната в комнате

Это делается путем возведения двух стен, которые полностью отделены друг от друга, и зазор между поверхностями этих стенок будет действовать как воздушная полость.

Хотя это довольно эффективный метод, он может быть необходим только в том случае, если необходимо звукоизолировать всю комнату, и он не совсем практичен или рентабелен. Есть и другие способы добиться подобных эффектов.

Стенка с двойной стойкой

Это более простая и дешевая альтернатива разъединению, которая выполняется путем прикрепления наборов шпилек к той же опорной плите, а гипсокартон прикрепляется к внешним сторонам.

Стенка ступенчатая

Это более экономичный и эффективный с пространственной точки зрения метод развязки, при котором набор шпилек размером 2 x 4 размещается по обе стороны от опорной плиты шириной около 6 дюймов.Это создает большую воздушную полость, которая обеспечивает звукоизоляцию и разъединение.

Отъезд: ступенчатая стойка против двойной стенки для звукоизоляции

Устойчивые каналы (прочтите мою статью об этом)

Это отличный способ отделить отдельные стены. Это металлические каналы, которые прикручиваются к стойкам, а гипсокартон устанавливается так, что он соединяется только с упругими каналами, не контактируя со стойками.

Зажимы для звукоизоляции

Это еще один хороший способ развязать отдельные стены, которые можно поставить на стойки для гашения звука.Шляпные каналы помещаются в клипсы звукоизоляции, а гипсокартон крепится к каналу саморезами, избегая контакта со шпильками.

Все методы развязки представляют собой более сложные подходы к звукоизоляции, а некоторые методы не являются дешевыми или простыми. Использование этих подходов может оказаться непрактичным, поэтому рекомендуется сначала рассмотреть некоторые из более простых методов. Тем не менее, это очень эффективно.

Элементы звукоизоляции играют ключевую роль при рассмотрении любого из этих подходов, и, поскольку комбинация этих элементов создает хорошую звукоизоляцию, комбинация методов может быть более эффективной в целом.

Существует множество способов звукоизоляции кирпичной стены, но какие из них лучше всего, в конечном итоге будут зависеть от характеристик комнаты или стены, бюджета, временного интервала и того, насколько звукоизоляция должна быть сделана.

6 эффективных методов, которые работают – Звукоизоляционный лагерь

Как один из обитателей рядного дома, я знаю, как тревожно и жутко слышать, как соседний дом громко слышен сквозь стены. Старые дома, которые долгое время не ремонтировались, наиболее известны своей шумоизоляцией.

Чтобы восстановить утраченное спокойствие и решить проблему шума, очевидным решением будет звукоизоляция стены. Однако для неопытного это может оказаться довольно сложной задачей для выполнения на практике. Но есть и хорошие новости:

Чтобы обеспечить звукоизоляцию кирпичной стены, вам также не нужно быть консультантом по акустике. Если вы обладаете базовыми знаниями о том, как передается звук, и фундаментальным пониманием доступных методов звукоизоляции, вы находитесь в идеальном месте, чтобы начать ремонт стен.

Некоторые из потенциальных методов, которые мы будем использовать для звукоизоляции кирпичной стены, – это устранение утечек звука, установка дополнительных слоев гипсокартона, использование винила с массовой загрузкой, изоляция, акустические панели для поглощения и т. Д.

Как проходит звук через Стена?

Знаете ли вы, что передача звука между квартирами является одной из основных проблем, беспокоящих жильцов квартир? Хотя кирпич – прочный и плотный материал, специально используемый для акустических целей, задумывались ли вы, как возможно, что звук проникает в него?

Когда звуковые волны сталкиваются или ударяются о стену, определенное количество энергии и импульса, переносимых волнами давления, отражается обратно в комнату, создавая эхо, и часть его поглощается объектом.Однако часть звуковых волн – остальная часть – проходит через стену. И путь, которым он движется, зависит от вибрации молекул воздуха, которые передают свои колебания атомам / молекулам стены, заставляя ее вибрировать и передавать звук на другую сторону.

Наконец, он улавливает молекулы воздуха, находящиеся по другую сторону стены, и попадает в ваши барабанные перепонки. Но вы слышите не исходную звуковую вибрацию, а восстановленный сигнал.

Звук – это не что иное, как вибрация молекул в воздухе, и способ его распространения позволяет проходить сквозь прилегающие стены.

Однако количество звука, которое проходит через кирпичные стены, минимально из-за массы и плотности материала. Согласно исследованию, однослойная кирпичная стена способна снизить уровень звука примерно на 45 дБ, что означает, что звук, доходящий до вашего уха, должен быть в обморочном состоянии.

Итак, если вы слышите несколько отчетливые голоса или разговор соседа, проживающего в соседнем с вами доме, возможно, это означает, что что-то не так с вашей стеной.Обратите на это внимание; там могут быть трещины, воздушные каналы или плохой строительный раствор, откуда исходит звук, потому что маловероятно, чтобы звук прошел – там, где его можно понять – через прочную стену, в которой вообще нет трещин.

Если в стене нет достаточно хорошего отверстия для выхода воздуха, звуковые волны не смогут пройти сквозь него более отчетливо. Если вы слышите громкий шум с другой стороны стены, это явно означает, что у нее либо слабые места в конструкции, либо плохо заделанные зазоры, либо отсутствуют изоляционные материалы для гашения вибраций.

Излишне говорить, что звукоизоляция в значительной степени зависит от толщины стены (шумового барьера), но поскольку здесь мы говорим о кирпичных стенах, которые, как мы знаем, имеют достаточно хорошую плотность, это означает, что стена в вашем доме нуждается в серьезном ремонте. исправления звукоизоляции.

[Статья по теме: Насколько звуконепроницаема гипсокартон в качестве материала для домашних проектов]

Правильный подход к проблемам шума в доме

Для того, кто раньше не пробовал звукоизоляцию, есть шанс получить множество различных решений, необходимых для устранения акустически плохая стена.Именно по этой причине очень важно подготовиться заранее. Это может показаться простым процессом, столь же простым, как реализация набора данных пунктов, но когда вы делаете это своими руками, вы рискуете все испортить, и, следовательно, вам нужно относиться к своим целям и методам беспристрастно.

Определение источника звука

Как правило, для диагностики любой проблемы сначала необходимо узнать ее источник. Как мы знаем, звуковые волны ищут путь наименьшего сопротивления движению, что затрудняет обнаружение утечек.Однако два уха могут определить источник звука.

Вы можете сделать это, отключив всю бытовую технику или гаджеты, которые издают какие-либо звуки, чтобы вы могли отслеживать шум, исходящий с другой стороны. Не торопитесь, чтобы осмотреть все отверстия и проходы, чтобы не пропустить воздушные зазоры. Слабыми местами, которые более восприимчивы к обеспечению обходных путей для распространения звука между стенами, являются системы вентиляции и воздуховоды, колонны или угловые стойки, стальные конструкции, перемычки и несущие конструкции.

Если стены не полностью соединены между собой и между перпендикулярными стенами остаются промежутки, звук может легко проходить через них. Вам может потребоваться снять обшивку, чтобы найти отсутствующий герметик, и если вы не обнаружите с этим никаких проблем, это может означать, что стене не хватает массы или, возможно, надлежащей изоляции.

Понимание строительных конструкций и общих проблем

Чтобы определить, почему в вашем здании есть утечка шума, и как вы можете устранить ее с помощью различных акустических решений, вы должны сначала тщательно осмотреть его структуру.Это просто означает, что если вы слышите своего соседа через прилегающую стену, узнайте структуру здания, его различные слои и ткани, из которых оно построено. Основная причина для выполнения этой работы – выяснить, как звук распространяется от источника до точки приема, и если вы можете добраться до корня, вы можете исправить это с большой эффективностью.

В кирпичных или каменных стенах небольшие отверстия и щели – обычная проблема, которая часто вызывает проблемы с шумом. Однако, если вы обнаружите, что стена идеально и плотно закрыта, возможно, плотность стены или ее структура пропускают звук.

Мы видели, как многие домовладельцы тратят деньги на звукоизоляцию стен, делая больше, чем им нужно, и это единственная причина, по которой мы советуем вам не упускать из виду этот шаг. Если вы не можете выполнить этот шаг самостоятельно, вам может потребоваться профессиональная помощь, чтобы упростить вам дальнейшие действия.

[Связанная статья: Выбор лучших обоев для звукоизоляции вашего дома]

4 элемента звукоизоляции

Что касается звукоизоляции, ниже приведены принципы звукоизоляции, которые направлены на предотвращение утечки звука или проникновения звука.

В зависимости от серьезности проблемы с шумом вы можете выбрать один или несколько подходов, которые, по вашему мнению, больше всего подходят для вашей ситуации. Здесь наша основная цель с этими 4 данными принципами – остановить вибрации, особенно от попадания на вашу сторону стены.

Отклонение

Отклонение относится к принципу блокировки и отталкивания звуковой волны к источнику, из которого она исходит. Чтобы объект отклонял звук, он должен быть плотным по консистенции.Звуковые волны высокого давления могут легко проникнуть в стену с недостаточной толщиной. Для кирпичной стены можно наклеить на нее гипсокартон как экономичный метод увеличения плотности. В разделе о методах звукоизоляции мы рассмотрели это очень подробно.

ПРИМЕЧАНИЕ. Более плотные предметы хорошо препятствуют проникновению звука. Однако плотность всегда сопровождается жесткостью, и именно поэтому принцип работает против вас как обходной путь. Определенные звуковые волны все еще будут проходить через материал, и в результате все, что к нему прикреплено, также испытает это; в нашем случае это стена.

Поглощение

Этот принцип особенно полезен при работе с полостями в стенах. Если у вас есть стена, которая полая из-за ее структуры или системы каркаса, она имеет тенденцию задерживать внутри воздух, который резонирует и вызывает проблемы с шумом. Вы можете понять это так: стена, в которой есть пустота, которая осталась полностью открытой, когда она вступает в контакт со звуковыми волнами или акустической энергией, вибрирует молекулы воздуха в полости, как барабан. А воздушная полость служит средой для распространения звуковых волн от одной стороны стены к другой.

Чтобы эти полости в стенах не резонировали или не передавали вибрацию дальше, мы частично заполняем их звукоизолирующими материалами, такими как теплоизоляция из стекловолокна, целлюлоза, минеральная вата и переработанный хлопок. Это позволяет звуковым волнам проникать, а затем замедлять их энергию, тем самым уменьшая мощность звука и звуковое давление, исходящие от исходного источника. Кроме того, он обеспечивает определенную абсорбцию и возможный тепловой эффект.

Ключевым моментом, о котором следует помнить, является то, что изоляционный материал должен быть действительно толстым, чтобы достичь более высокого уровня звукоизоляции, но сохраняйте низкую плотность и не сжимайте его при попытке заполнить мертвые пространства частично, потому что это значительно увеличит толщина всей сборки.Это, следовательно, облегчит прохождение некоторых звуковых волн более низкой частоты через материал.

Добавляя звукопоглощающий материал до нужной толщины в конструкцию, вы потенциально можете увеличить значение снижения вибрации стены, что в дальнейшем поможет вам предотвратить любой дополнительный акустический резонанс или регенерацию.

Амортизация

Демпфирование относится к набору методов или инструментов, которые помогают снизить акустическую вибрацию в конструкции, стене или системе.Мы видели, как многие домовладельцы использовали термины «демпфирование» и «звукопоглощение» как синонимы, что неверно. Может показаться, что оба принципа работают одинаково. Однако это не так. Звукопоглощение используется для рассеивания звуковых волн в воздухе, тогда как демпфирование устраняет динамические напряжения, связанные с вибрацией, для ее устранения.

Применяя демпфирующие материалы, мы уменьшаем воздействие вибрации на стену, а когда звуковые волны не могут передавать свою энергию вперед, она смягчается, что не вызывает проблем с шумом.Материалы, используемые для демпфирования, спроектированы таким образом, чтобы он воспринимал звуковые колебания, создавал трение в своих молекулах, которое в результате преобразует акустическую энергию в остаточную тепловую энергию. Кроме того, принятие соответствующих мер по шумоподавлению увеличивает срок службы стены до износа или усталости.

Чтобы определить уровень демпфирования, обеспечиваемый различными материалами, вы должны полагаться на его коэффициент демпфирования. Технически он измеряет способность материала возвращаться или отражать энергию обратно к своему источнику.Материалы, имеющие более низкие коэффициенты демпфирования, производят более высокую скорость возврата энергии акустических колебаний, тогда как материалы с более высоким коэффициентом демпфирования уменьшают вибрации или удары, повышая их вибрационную энергию и превращая ее в менее проблематичную тепловую энергию.

Развязка

Основная идея принципа разъединения заключается в разделении двух сторон конструкции с помощью планки или упругого канала, чтобы они могли вибрировать независимо друг от друга. Разделение стены – это изоляция одной стороны стены, чтобы звук не проходил с другой стороны.

Звуковой вибрации нужен действительно прочный путь, чтобы двигаться с большой эффективностью и скоростью, но если мы разъединим каркас в наших стенах, большая часть вибрации не сможет перейти на другую сторону. И в этом весь смысл разделения обеих сторон, и это, безусловно, один из самых эффективных способов звукоизоляции вашей стены, если вы слышите, что происходит с другой стороны.

Большинство стандартных стен традиционно имеют шпильки – конструкция с одной стойкой – это означает, что обе стороны стены имеют общие стойки, к которым они прикреплены.В этом случае, когда звуковые волны попадают на одну сторону стены, колебания могут распространяться на другую сторону с помощью шпильки, соединяющей их обе. Единственное решение этой проблемы – использовать каркас с шахматными стойками, который предотвращает соприкосновение двух сторон стены, тем самым предотвращая передачу вибраций.

Без сомнения, развязка улучшает звукоизоляцию стены, но, к сожалению, у нее есть и обратная сторона. Когда мы вводим пространство между материалами, воздух в полости, создаваемый действиями развязки, приводит к резонансу.В то время как более высокие частоты вас не сильно беспокоят, звук с более низкими частотами легко передается на другую сторону. Но не волнуйтесь, вы можете предотвратить это, для этого вам может потребоваться усиление звукоизоляции (демпфирование) или, может быть, некоторая масса конструкции.

[Связанная статья: Можно ли звукоизолировать стену полости?]

Лучшие способы звукоизоляции кирпичной стены

Как только вы узнаете основные принципы звукоизоляции, которые важны для получения оптимальных результатов, вам будет легко выберите тип метода, который вы должны использовать, в зависимости от требований вашей стены.В некоторых случаях, когда вам нужно внести всего несколько незначительных изменений, это можно сделать с помощью любого конкретного метода, но в определенных условиях вам может потребоваться использовать один или несколько из всех доступных вариантов для получения наилучшего возможного результата.

Вот почему в начальном разделе вам посоветовали познакомиться с проблемой и состоянием вашей стены, потому что при выборе правильных строительных технологий и материалов для ее звукоизоляции необходимо понимание структуры здания и тканей. совершенно новая разница.

Имейте это в виду, независимо от того, какую технику вы выберете, плотность стены будет решающим фактором. Кроме того, вам определенно потребуется некоторый бюджет на строительство, поэтому определитесь с ним, прежде чем практиковаться с обходными путями.

Метод 1: заглушка утечек звука

Имеет смысл сначала заделать все трещины, щели и отверстия в стене, прежде чем переходить к любому более сложному методу. Не оставляйте отверстия открытыми, потому что звук подобен воде, и он найдет способ пройти; даже крошечной щели достаточно для передачи звуковых волн.

Вы можете использовать Green Glue Noiseproofing Sealant , чтобы заполнить стыки и отверстия, и не забудьте проверить розетки и распределительные коробки. Green Glue – это не только лучший в отрасли, но и доступный по цене продукт, который решит большинство ваших проблем с шумом.

Метод 2: Добавление Extra Acoustic Drywall

Если вы помните, из четырех принципов звукоизоляции, которые мы обсуждали ранее, один из способов предотвратить звук – это отклонить его с помощью материалов с высокой плотностью и массой.В таком случае кирпичные стены уже работают в нашу пользу, но по какой-либо причине, если они начали давать шум, очевидным решением было бы усилить его звукоотражающие свойства.

И для того, чтобы сделать это довольно просто, вам потребуется акустический гипсокартон. Это помогает уменьшить передачу звука за счет увеличения массы и толщины стены, которая делает ее достаточно твердой, чтобы вибрации могли пройти. Без сомнения, гипсокартон – один из самых эффективных продуктов для звукоизоляции стен, особенно там, где нецелесообразно перекрашивать или использовать другие структурные методы.

Но здесь у нас есть очень спорная тема, касающаяся гипсокартона, которая, по сути, представляет собой дилемму между стандартным гипсокартоном и звукопоглощающим гипсокартоном. В ходе нашего исследования мы обнаружили, что звукоизоляция гипсокартона по своей природе лучше, чем у традиционного гипсокартона, с точки зрения сопротивления передаче звука. По оценке, акустический гипсокартон имеет тенденцию к снижению шума на 18 дБ по сравнению с обычным гипсокартоном 5/8 ″, диапазон которого составляет от 5 до 10 дБ макс.

На рынке можно найти несколько основных брендов, которые занимаются звукоизоляционными панелями из гипсокартона, но QuietRock в настоящее время является наиболее известным из них.QuietRock и некоторые другие компании, производящие акустический гипсокартон, заявили, что один слой звукоизоляционного гипсокартона так же эффективен, как восемь слоев стандартного гипсокартона.

Продукты, специально разработанные и разработанные для защиты от шума, безусловно, более устойчивы и менее способны передавать звуковые волны. И это то, что делает их дорогостоящим выбором, но если вы ищете долгосрочное решение проблемы шума, вложение того стоит.

Очень разумным подходом было бы нанести зеленый клей на гипсокартонную панель, а затем прикрутить гипсокартон на место.Следует иметь в виду, что использование шурупа по металлу потенциально снижает звукоизоляцию гипсокартона. По этой причине крайне важно закрыть стыки и отверстия от гвоздей, используя герметик для гипсокартона Green Glue, акустическую грязь и ленточную систему, как только гипсокартон затвердеет.

Метод 3: Винил с массовой загрузкой (MLV)

MLV – это недорогой, но эффективный способ звукоизоляции стен вашей квартиры с плохой акустикой. Изделие создано специально для предотвращения шума.Винил с массовой загрузкой не только предлагает впечатляющие звукоизоляционные свойства, но также его относительно легко приклеить на стену. Это улучшает рейтинги класса передачи звука (STC) конструкции и помогает уменьшить шум.

Винил с массовой загрузкой имеет относительно высокую плотность, что делает его одним из лучших в лиге. Это нетоксичный, гибкий материал, который поставляется в рулонах шириной 4 фута и может быть легко прикреплен к гипсокартону или повешен / приклеен к гипсовой стене. Для большего воздействия на снижение передачи звука используйте MLV между слоями гипсокартона.

Для получения желаемых результатов решающее значение имеет надлежащая герметизация, поэтому не забудьте заделать периметр после того, как вы закончите навешивать, наклеивать или прикреплять его к существующей стене. Вы можете купить винил с массовой загрузкой в ​​местных магазинах или в Интернете.

Метод 4: нанесите акустические панели на кирпичную стену

Для домовладельцев, которым требуется быстрое решение, вы можете купить звукопоглощающие панели для своей комнаты. Эти панели действуют как губка для звуковых вибраций, которые впитывают их, прежде чем звук достигнет ваших ушей.

Это также может помочь улучшить качество звука в вашей комнате. Акустические панели бывают разных размеров и толщины, на выбор доступны десятки цветов и стилей. Для домашнего использования вы можете купить ткани с индивидуальным принтом, которые также можно использовать для домашнего декора, чтобы улучшить эстетику комнаты.

Метод 5: Изоляция может работать

Если вы хотите выполнить технику утепления стены, вам потребуется профессиональная помощь, чтобы определить, как это можно сделать в вашем случае.Метод будет варьироваться в зависимости от того, как была построена стена, какой тип каркасной конструкции и сборки, на которую она была установлена.

Некоторые типы кирпичных стен не имеют никаких шансов получить теплоизоляцию после завершения строительства из-за их типа и использованных тканей – если только вы не хотите снести всю стену и перестроить поверх нее новую. Так что, если ваша стена попадает в эту категорию, не волнуйтесь, потому что у вас есть другие способы выполнить задачу.

Метод 6: развязка (требуется профессиональная работа)

Мы уже обсуждали развязку очень подробно, поэтому мы не будем вдаваться в подробности здесь.Скорее, мы перечислили некоторые из наиболее известных способов разделения.

Есть четыре способа развязки:

  • Комната в комнате
  • Стена с двойными стойками
  • Стена со ступенчатой ​​стойкой
  • Зажим для звукоизоляции

Стоит ли вам заботиться о рейтингах STC?

ПРИМЕЧАНИЕ. Не принимайте слишком серьезно рейтинги STC при выборе системы звукоизоляции, материала или продукта. Рейтинги STC регистрируют только звуки с частотой выше 125 Гц, что означает, что не учитываются низкие частоты; следовательно, это неполный показатель, на который мы не можем полагаться исключительно.

Класс передачи звука или STC – это целочисленный рейтинг того, насколько хорошо стеновая перегородка снижает передачу звука по воздуху. Почти все звукоизоляционные продукты имеют рейтинг STC, по которому мы можем определить количество децибел звукоизоляции, которое продукт может обеспечить в лучшем случае. Более высокие значения STC означают лучшую звукоизоляцию.

Вам следует хотя бы попытаться достичь рейтинга STC выше 50, и у вас больше шансов достичь этой цели, просто заполнив и заполнив все пустоты и отверстия в кирпичной стене.А если вы установите по 1 слою гипсокартона 5/8 ″ с каждой стороны стены с изоляцией из стекловолокна и сопутствующей стойкой по вашему выбору, вы легко превысите оценку STC 60 или выше.

[Связанная статья: 52 Звукоизолирующие материалы и советы для любого бюджета]

Finishing Touch

Плохо герметичная стена всегда будет вызывать проблемы, независимо от ее отклоняющих свойств или звукопоглощающих свойств. На рынке доступно множество быстрых решений, таких как подвешивание звукоизолирующих одеял, штор и пенопластов, но ни одно из них не даст удовлетворительных результатов, если вы не исправите слабые места своей стены.

Обратите внимание на ремонт крошащегося раствора и проникновения, заделку отверстий и щелей для эффективной шумоизоляции кирпичной стены.

Brownstone Boys: Звукоизоляция во время ремонта

Примечание редактора: Добро пожаловать в 68-й выпуск журнала Brownstone Boys Reno, читателя обновленного дневника о ремонте коричневого камня в Bed Stuy. См. Первый здесь. Они также ведут блог на сайте www.thebrownstoneboys.com.

Знаете ли вы, какое телешоу ваши соседи разводят или, что еще хуже, из-за чего их ежедневные ссоры? Вы не одиноки, тем более что сейчас мы все дома, чтобы это слышать.Это то, что мы думали, когда ремонтировали. Мы еще не жили в этом месте с тех пор, как только купили его, но должны ли мы принимать меры предосторожности во время строительства, чтобы звукоизолировать стены и пол?

Это обычная проблема, особенно в старых зданиях, и, что удивительно, даже сквозь каменные стены по соседству! Хорошая новость в том, что есть решения. Если у вас уже есть планы на ремонт, подумайте о добавлении способов звукоизоляции.

Сестринские балки требуют аккуратного размещения их на нашей стороне кладки, но не на соседних элементах

Что вы делаете для устранения передачи звука, зависит от того, какой тип шума вы пытаетесь уменьшить.Если взять физику, которую мы, откровенно говоря, не понимаем, можно выделить два основных способа передачи звуков. Высокочастотный звук, который прыгает вокруг и находит любую дыру или зазор, чтобы пройти, и средне- и низкочастотные басовые тона, которые имеют тенденцию вызывать вибрацию объектов, в которые они попадают (включая воздух!). Ваш план должен включать остановку обоих. Имейте в виду, что все, что вы делаете, только снижает передачу звука. Если не считать перестройки всех ваших стен и полов из совершенно разных материалов, специально с целью нулевой передачи звука, некоторый шум все равно найдет себе дорогу.

Диагностика проблемы

Звук всегда найдет путь наименьшего сопротивления, чтобы пройти. Как и в случае с водой, в любом месте есть дыра, через которую она может пройти. И везде, где материалы соприкасаются друг с другом, будут перемещаться вибрации.

Некоторые жители коричневого камня, которые думают, что они изолированы от своих соседей парой слоев кирпичной стены, быстро обнаруживают, что даже обычные разговоры могут продолжаться. На первом месте должны быть пробелы.Обычно достаточно хорошо заостренной кирпичной стены или двух штук, однако через 100+ лет, скорее всего, останутся дыры и даже кирпичи не найдены. Мы даже не можем сосчитать, сколько раз мы видели, как гипсокартон или штукатурку снимали с кирпичной стены, разделяемой с соседним домом, только для того, чтобы иметь возможность смотреть прямо в пространство соседей! Конечно, звук проходит легко. Спустя много десятилетий вы никогда не узнаете, в каком состоянии находятся кирпичи за стенами, пока не увидите их. Если кто-то работал по соседству, он мог проникнуть в вашу стену, возможно, даже раньше, чем она стала вашей стеной.Сантехнические и электрические работы или просто гниющая кладка могли создать отверстия.

Добавление дополнительного слоя чернового пола перед укладкой деревянного пола поверх

Может быть, вы живете в многоквартирном доме и у вас нет преимущества каменной стены, разделяющей квартиры, у вас все еще есть решения, если вы делаете ремонт. Иногда может казаться, что вас отделяет от соседей тонкий слой гипсокартона.

Другие области, где многие люди борются с передачей звука, – это полы и потолки.Вы слышите каждый звук шагов и скрип половицы? Одна моя хорошая подруга всегда ссылается на «слонят», которые живут над ней в многоквартирном доме из коричневого камня, но, вероятно, это просто нормальные нью-йоркцы, ведущие свою повседневную жизнь, которые даже не обязательно тяжеловесны. Передача звука настолько беспрепятственная, что все проходит. К сожалению, моему другу сложно решить эту проблему, но если вы ремонтируете коричневый камень, есть способы его улучшить.

Итак, теперь, когда мы все на одной странице с проблемой, давайте поговорим о некоторых возможных решениях.

Когда демонстрация была закончена, мы решили, какие дополнительные расходы мы хотели бы вложить в звукоизоляцию.

Общие стены из каменной кладки
Если вы ремонтируете рядный дом, примите дополнительные меры, чтобы убедиться, что ваши боковые стены из кирпича герметичны. Если кирпичей не хватает, замените их. Если миномет отсутствует или прогнился, перетяните его. Фактически, это очень хорошая идея, помимо передачи шума. Кладка – это то, что придает зданию столь необходимую прочность, не говоря уже о нежелательных вредителях и грызунах, которые используют проемы между зданиями.Если у вас есть должным образом заделанная каменная стена между вами и вашим соседом, вам следует снизить передачу звука до приемлемого уровня для Нью-Йорка. Если вам нужна дополнительная защита, откажитесь от открытого кирпича и положите слой гипсокартона толщиной 5/8 дюйма поверх кирпича. Кроме того, вы можете добавить 2 слоя гипсокартона и даже сэндвич в слой акустического герметика или чего-то вроде винила с массовой загрузкой, который поможет с вибрацией прилегающих поверхностей для низких частот.

Общие стены без кладки
Применяются те же правила! Вам нужно остановить утечку частот высокого уровня через зазоры, и вам нужно остановить вибрации низкого уровня.Акустический герметик может помочь заполнить любой зазор или пространство, а двойной слой гипсокартона, зажатый чем-то, чтобы остановить вибрации, создаст барьер. Это было бы хорошо, если бы у вас была сплошная стена без перерывов, но это маловероятно. Там будут розетки и выключатели света, создающие звуковую супермагистраль прямо через ваши новые звукоизолирующие стены. Для этого за пластинами розеток можно установить герметичные прокладки.

Этажи
Если вы поднимете оригинальную половицу, вы, вероятно, увидите, что она находится прямо на балках, затем в воздушном слое и от потолка до пола под вами.Нет никаких препятствий для остановки или даже замедления вибраций, и очень мало что может помешать просачиванию высоких частот. Если у вас есть оригинальные полы в хорошем состоянии, которые можно отполировать, мы бы никогда не рекомендовали рвать их только для звукоизоляции. Слышать шаги, или скрип, или два – часть очарования жизни в этих старых зданиях. Есть современные бетонные постройки для тех, у кого невысокая выносливость. Но если ваш проект предусматривает замену полов, это отличная возможность добавить звукоизоляцию.Добавление утеплителя и дополнительных слоев материала – вот что наиболее эффективно. Укладка чернового пола звукопоглощающей подложкой, по крайней мере, может дать вам что-то, что замедлит его.

Застройка открытого места, где сантехники оставили зазор

Звук в интерьере
Не только соседи шумят в вашем помещении? Иногда проблема исходит из дома! Добавьте дополнительный гипсокартон (если вы ремонтируете), используйте акустический герметик, чтобы заделать все зазоры, и добавьте твердые двери с внутренним слоем.

Внешний звук
Замена окон – лучшее решение для ремонта, позволяющее снизить уровень внешнего шума, проникающего в ваш дом. Чем больше слоев, тем лучше. Окна с 2 или 3 стеклами значительно уменьшат количество проникающего шума.

Существует множество потенциальных решений и затрат, связанных с этим. Есть даже компании, специализирующиеся на шумоподавлении, и инженеры, которые могут проверить наличие проблем. Люди тратят сотни тысяч на такие решения, как звукоизоляция, стены и потолки, подвешенные на вибропоглощающих рельсах, и плавающие полы, которые по-прежнему только снижают передачу звука.Некоторые решения, которые могут работать 99% времени в других местах, могут не сработать для вашей проблемы. Суть в том, что мы будем жить с некоторой передачей звука в таком месте, как Нью-Йорк, где мы находимся в непосредственной близости от других людей и источников шума. Есть практические шаги, которые мы можем предпринять во время ремонта, чтобы убедиться, что он находится на приемлемом уровне. Вы услышите кое-что из соседнего дома, если только вы не захотите переехать на свои 100 акров в северной части штата, но удачи со сверчками!

[Фото: Brownstone Boys, если не указано иное]

Похожие статьи

Электронная почта tips @ brownstoner.com с дальнейшими комментариями, вопросами или советами. Подписывайтесь на Brownstoner в Twitter и Instagram и ставьте нам лайки на Facebook.

Как звукоизолировать стену

Руководство по выбору акустических материалов для стены


Когда дело доходит до звукоизоляции стены, это намного проще чем многие веб-сайты могут заставить вас поверить. Эта страница исследует науки и попытайтесь объяснить, почему мы нацелены на решения у нас есть.Многие звукоизоляционные продукты, которые вы видите в Интернете, можно создать и установить самостоятельно.

Шаг 2 Из чего сделана стена?


Если это стена для вечеринок, полезно знать, из чего она сделана. Это может повлиять на ваш выбор материалов для решения ваших проблем с шумом. Это не так сложно, как кажется. Нормально построенные здания до войны из кирпича. После 1950 года они стали немного сложнее оценивать. То, что вы хотите быть начеку, – это ветерок блокировать.Прочтите нашу статью о фланговой передаче, чтобы узнать почему. Если к стене приклеен гипсокартон с точечкой и промоканием, возможно, потребуется удалить его. Вообще оштукатуренные кирпичные стены легче всего сделать звукоизоляцией.


Шаг 3 Сколько места вы можете позволить себе потерять?


Другой вопрос, который вам нужно задать себе: сколько места вы может позволить себе потерять работу по звукоизоляции. Хорошее практическое правило: что чем больше места вы можете потерять, тем лучше акустические характеристики, особенно когда речь идет о низких частотах (например, глубоких мужских голоса).Не паникуйте, вы все равно можете получить хороший результат с тонкой линией решения.

Еще одно практическое правило: решения с более тонкими линиями имеют тенденцию используйте специальные материалы, которые стоят немного дороже.

Quick Направляющая


Для стен Solid Party выберите решение тонкой линии 50 мм или для более прочного, но более толстого (до 150 мм) решения.

Так что же вам выбрать? Короче говоря, большинство людей, которым нужна звукоизоляция, живут в городских условиях.Терять много места просто непрактично. Мы находим, что большинство людей выбирают простое решение тонкой линии. Более толстая стена обеспечивает лучшую звукоизоляцию, но при этом теряется пространство.

Создание звукоизоляции стены – это работа, сделанная своими руками?

Да! Если у вас есть разумный набор навыков DIY, звукоизоляция доступна большинству людей. Мы даем совет по монтажу, однако в действительности любой грамотный строитель или мастер может установить звукоизоляцию.

В каждом из наших решений есть калькулятор для расчета ваших требований к материалам, и мы предоставим набор инструкций по модернизации внутренних, каркасных или сплошных стен.

Децибелы. Что все это значит?

Возможно, самая запутанная вещь в звукоизоляции – это шкала, которая используется для измерения звука. Простое практическое правило состоит в том, что на каждые 10 децибел (дБ) вы будете слышать на 50% меньше звука. Таким образом, 20 дБ будут улучшением на 75%. Многие компании могут похвастаться цифрами 50 дБ + для своей продукции. Это физически невозможно. Они будут говорить о характеристиках своего продукта и стены, к которой он прикреплен.

Подойдет любой продукт, улучшающий вашу ситуацию на 15 дБ.

Шкала дБ не является линейной, поэтому звук, который на 10 дБ громче другого, в два раза громче для вашего уха. Звук на 20 дБ громче в четыре раза.

Почему моя стена так плохо звукоизолирована?

Есть много причин, по которым некоторые стены настолько плохи с акустической точки зрения. Самая распространенная причина и, к счастью, ее легче всего решить – это кирпичные стены в викторианском стиле. Они часто имеют очень плохую конструкцию, оставляя зазоры и трещины между кирпичами. Они были построены в тот день, когда шум от соседей не был проблемой.Вы можете сделать лишь небольшую штукатурку, чтобы защитить себя от шума соседей.

В более современных конструкциях, особенно в 1960-х годах, использованные материалы были слишком легкими, чтобы иметь какое-либо значение звукоизоляции.

В зданиях, построенных с 1970-х до начала XX века, часто использовались очень легкие материалы без учета акустической защиты.

Очень современные конструкции должны соответствовать правилу E и иметь приемлемый уровень звукоизоляции.


Наука, лежащая в основе звука и звукоизоляции Звуки передаются нам в виде звуковых волн.Волны вызывают вибрации наших барабанных перепонок, которые мозг переводит в звуки, которые мы слышим. Волны могут проходить через все материалы с разной степенью успеха. Длина волны определяет высоту звука. Звуки низкого тона (например, большого барабана) имеют очень длинные волны, до 5 м. У высоких звуков длина волны намного короче. Типичный звук состоит из множества частот от низких до высоких. Его можно представить себе как оркестр, состоящий из множества различных элементов.Каждая из этих частот создает собственный набор звуковых волн, проходящих через вашу стену (потолок или пол). Существующая стена, хотите верьте, хотите нет, действует как звукоизолирующая поверхность, но по разным причинам она может не очень хорошо работать. Итак, когда мы пытаемся обеспечить звукоизоляцию, мы пытаемся добавить акустические материалы, которые будут максимально эффективно бороться со всем спектром частот, который проходит через стену.

Почему одни звуки легче слышать, чем другие?


Нам нужно различать громкость шума и частоту (высоту тона).В общем, когда звуки одинаковой громкости проходят сквозь стену, низкие низкие частоты будут проходить сквозь стену лучше, чем высокие. Низкочастотные звуки теряют меньше энергии при прохождении сквозь стену. Это происходит по двум причинам: их большая длина волны и тот факт, что низкочастотные звуки создают резонанс (вибрацию) в структуре стены. Это помогает распространять прохождение звука. Проблема со стандартной кирпичной стеной заключается в том, что она вибрирует с определенной частотой, что позволяет другим конкретным частотам легче проходить через структуру (обычно низкие или низкие частоты).Наши акустические стеновые материалы направлены на решение этой проблемы резонанса.

Частоты и длины волн. Почему с одним звуком бороться труднее, чем с другими.

Каждая из частот имеет разную длину волны. Чем глубже звук, который вы слышите, тем длиннее длина волны. Шум от соседей, который слышат люди, – это неизменно более низкие частоты. С низкочастотным звуком можно справиться двумя способами. Во-первых, увеличьте толщину стены.Однако очень низкочастотный звук может иметь длину волны 5 м и более, поэтому увеличение толщины стен немного улучшит ситуацию, но для большинства людей это нереалистичное решение.

Второй метод, на котором будет сосредоточено успешное решение по звукоизоляции стен, – это введение множества различных материалов, которые будут действовать, чтобы разрушить резонанс в стенах и эффективно поглощать звук, проходящий через стену.

Волны несут с собой определенное количество энергии. Ключом к успешной звукоизоляции является потеря всей или большей части этой энергии, пока волна проходит сквозь стену.Мы делаем это, предоставляя различные материалы, которым волна передает свою энергию в виде вибраций. Волна расходует большую часть своей энергии, проходя сквозь стену, и к тому времени, когда она достигает вашего уха, остается очень мало энергии.

Итак, каковы наиболее эффективные способы борьбы с шумом в борьбе со звуковым загрязнением?

Более толстая

Наши самые эффективные решения будут иметь тенденцию делать стенки толще. Часто повышают звукоизоляционный барьер от 50 до 100%. Эти независимые звуконепроницаемые стены с карнизами не всегда являются наиболее практичным решением с точки зрения потери пространства, особенно в небольших городских помещениях, где ценится каждый дюйм жилого пространства.

Умнее

Там, где пространство ограничено, мы должны искать более разумные материалы и методы для получения аналогичных звукопоглощающих свойств. Материалы, которые мы хотим использовать, должны пытаться выполнить несколько ключевых роликов в очень ограниченном пространстве. Раствор должен создавать абсорбцию в составе стены, и это достигается за счет использования нескольких продуктов, которые добавляют массу и упругость.

Масса

Самый известный закон звукоизоляции – это закон массы.Это означает, что удвоив вес акустического барьера, вы получите примерно на 6 дБ улучшение шумоподавления. Другими словами, если вы удвоите глубину разделения кирпичной стены, вы получите улучшение звукоизоляции примерно на 30-40%.

Устойчивость

Устойчивость – это способность материала поглощать энергию. Материалы спроектированы так, чтобы быть по своей сути гибкими по своей конструкции, поэтому при ударе звуковых волн он вибрирует и, следовательно, поглощает проходящую энергию звука.Традиционным методом создания устойчивости были упругие стержни. Прутки из гофрированной стали, на которые крепится тяжелый гипсокартон. Однако довольно быстро было обнаружено, что руль с резиновыми опорами намного лучше справляется со своей задачей, поскольку резина рассеивает вибрацию намного лучше, чем сталь. Это привело к изобретению GenieClips. Акустические мембраны тоже действуют таким же образом, но на разных частотах.

Поглощение

Поглощение энергии – цель любого решения. Это прямой результат массы и упругости материалов, из которых он изготовлен.Мы хотим комбинировать упругие слои с материалами, обладающими собственной внутренней упругостью, поэтому добавление продуктов, которые по своей сути тяжелые, упругие и гибкие, имеет смысл. Доска SBx – это плита с мелким диоксидом кремния, которая легко вибрирует по всей своей структуре. Добавьте к этому дополнительные слои резины, такие как мат SM20 или Tecsound, которые неоднородны по своей структуре и поэтому очень эффективно поглощают звуковую энергию.

Перед звукоизоляцией звуковые волны ударяются о стену, высокочастотные волны легче поглощаются, низкочастотный звук легко проходит сквозь стену и фактически вызывает резонанс в стене, облегчая прохождение звука.

Те же звуки ударяются в звукоизолированную стену. Стена немного толще, что помогает блокировать волны. Звуковая волна также сталкивается с множеством различных типов массы, конструкции и, возможно, воздушных зазоров. Энергия звука поглощается стеной, и стена больше не может резонировать как одна. Резонансная частота применяемых материалов сильно отличается от исходного тяжелого кирпича.

Эта наука о звукоизоляции теперь является своего рода искусством, мы объединяем несколько продуктов, которые работают по-разному, чтобы максимально повысить вероятность успешной звукоизоляции вашей стены.Все, что мы пытаемся сделать в SoundStop, – это попросить вас подумать, сколько места вы можете позволить себе потерять и какой бюджет вы хотите потратить на работу. Затем мы предлагаем лучшие решения для ваших конкретных обстоятельств.

Двойные кирпичные стены и RWAR

Установки «комната в комнате» отлично справляются со снижением уровня шума, полностью разделяя комнату.

Что такое двойные кирпичные стены?

Двойная кирпичная стена – это стена с двумя слоями кирпичной кладки, часто разделенными изоляционным слоем.Толщина и масса кирпича позволяют отражать звук обратно от источника с минимальной вибрацией даже на более низких частотах. Благодаря интеграции звукоизолирующего слоя между слоями кирпича звук практически полностью предотвращается от прохождения сквозь стену.

Двойные кирпичные стены особенно распространены в качестве партийных стен для разделения прилегающих таунхаусов и дуплексов и часто используются для строительства внешних стен современных домов.

Что такое «комната в комнате (RWAR)»?

Комната в комнате (RWAR) – это метод достижения звуковой развязки, отделения внутреннего каркаса комнаты от основного каркаса дома.Возводя второстепенные внутренние стены, пол и потолок, которые отделены от остальной части дома, звук не может выйти или проникнуть через слои воздуха, звукоизоляцию и строительные материалы, что делает этот метод звукоизоляции, пожалуй, наиболее эффективным.

Помещение в помещении. Обустройство помещения устраняет множество проблем, связанных с механической передачей звука, и особенно эффективно там, где речь идет о низких частотах. Очевидно, однако, что создать полностью изолированную комнату внутри вашего дома – непростое дело.

Как двойная кирпичная кладка и RWAR помогают улучшить звукоизоляцию?

Двойные кирпичные стены из-за большого веса и массы препятствуют проникновению звука. Стена очень тяжелая, и любой звук, который пытается вызвать вибрацию по ней, должен быть значительным, чтобы сдвинуть с места что-либо, кроме следующего кирпича. Воздух или изолирующий слой между кирпичами создает дополнительный барьер для прохождения звука, и все звуки, кроме самых громких, не могут достигать любой стороны стены.

Приложения

RWAR работают по тому же принципу, но применяют его ко всей комнате. Если добавить второй слой между основным каркасом дома и внутренним пространством комнаты, любой звук, пытающийся пройти через него, встретит несколько слоев звукоизоляции и воздуха, ослабляя звуковую волну до такой степени, что она затухает очень быстро.

Относительная стоимость и эффективность

Двойные кирпичные стены распространены во многих кирпичных домах, поэтому они, вероятно, уже учтены в ваших расходах на строительство.Двойная кирпичная кладка стоит больше, чем одинарный слой кирпича, но, поскольку это можно сделать только во время строительства, стоит подумать об этом.

Заявки

RWAR редко применяются к более чем одной комнате в доме, но их стоимость значительно больше, чем оборудование средней комнаты, поскольку вам нужно будет заплатить за дополнительные материалы и рабочую силу. Однако их можно модернизировать, поэтому их можно установить позже, если бюджет не позволяет этого, пока вы строите или покупаете готовое жилье.Имейте в виду, что любая электрика должна быть специально перемещена квалифицированным электриком.

Недостатки, преимущества и особенности применения

Двойной кирпич очень часто используется для облицовки стен дома, а позже может быть добавлен для разделения. Однако он реже встречается во внутренних стенах, поэтому вы можете обнаружить, что, хотя ваши стены отлично блокируют шум транспорта, стереосистема из спальни вашего подростка по-прежнему будет раздражать всех в доме.

Устройства

RWAR представляют собой довольно специализированные установки и обычно используются в домашних кинотеатрах и студиях звукозаписи, где необходимо полностью прекратить передачу шума (в комнату или из комнаты). Самый большой недостаток установок RWAR в том, что они недешевы. Размер помещения и выбор материалов существенно повлияют на окончательную цену на такую ​​установку.

TN # 38 Встроенная звукоизоляция с каменными стенами

Мало что нас раздражает больше, чем чрезмерный шум.Достаточно сложно сосредоточиться, отвлекаясь от соседних сотовых телефонов и громких разговоров, без добавления шума из других комнат или снаружи.

Исследования показывают, что шум может способствовать сердечно-сосудистым заболеваниям, высокому кровяному давлению, головным болям, гормональным изменениям, нарушению сна, а также снижению физической и умственной работоспособности. С другой стороны, в акустически «комфортной» обстановке мы не только слушаем то, что хотим, но и лучше концентрируемся и чувствуем себя спокойнее.

Создание акустически комфортной среды – основа домашних кинотеатров, объектов гостеприимства, развлечений и спортивных стадионов.Владельцы домов и служебных помещений учитывают шум из личных интересов. Но в учебных заведениях, финансируемых государственным сектором, где чрезмерный шум неизбежен, звукоизоляция отходит на второй план по сравнению со стоимостью и скоростью строительства.

Шум в классах напрямую влияет на отношения преподавания и обучения. Удерживать учеников внимательными и сосредоточенными в среде обучения «один ко многим» уже сложно. Неспособность четко слышать мешает концентрации, снижает память и запоминание знаний и затрудняет чуткое общение ученика с учителем.

По данным Всемирной организации здравоохранения, безопасный уровень шума в классе не может превышать 35 децибел. Отсюда ухудшается способность к обучению. Во Франции исследование показало, что с увеличением шума в классе на каждые 10 децибел оценки учащихся по языку и математике снижались на 5,5 балла.

В ходе исследования, проведенного в 2019 году в 30 государственных средних школах Испании (IES), было обнаружено, что физические особенности застроенной среды оказали глубокое влияние на успеваемость и поведение учеников, а также на здоровье и поведение учителей.Акустический комфорт достигается, если учителя можно легко услышать, не повышая голоса, а ученикам легко сконцентрироваться.

Поэтому улучшение акустики в классе имеет решающее значение для правильного учебно-преподавательского процесса. Это касается как студентов, так и преподавателей, которым не нужно выходить за пределы своего голоса. Архитекторы играют в этом большую роль на протяжении всего проекта.

Как оцениваются уровни звука?

Многие поставщики строительных материалов поспешно рекламируют общие утверждения о «хорошей звукоизоляции» и «потрясающем шумоподавлении».Для решения этой проблемы регулярно вводятся новые типы изоляции, пенопласта и модернизированных панелей.

В интересах правдивости и долгосрочного здравомыслия пользователей и жителей здания критически важно, чтобы архитекторы, подрядчики и владельцы собственности могли самостоятельно оценить основные исследования и рабочие характеристики.

Звукоизоляция здания или сооружения выражается коэффициентом понижения в децибелах (дБ). Децибел считается наименьшим изменением, которое человеческое ухо может обнаружить.Каждое увеличение на 10 дБ (скажем, с 40 дБ до 50 дБ) представляет 10-кратное увеличение громкости, поскольку дБ – это логарифмическая шкала.

  • 130 дБ + Реактивный взлет, пулемет, клепка. Даже кратковременное воздействие может вызвать потерю слуха и постоянный шум в ушах.
  • 100-120 дБ Хард-рок группа, гром, сирена на 50м. Порог боли.
  • 80-100 дБ Пневматический отбойный молоток, грузовик без глушителя, газонокосилка с электроприводом, Порог дискомфорта
  • 60-80 дБ Шумный офис или дом, средний завод, средний уличный шум Невыносимо для телефонных звонков, затруднено для разговоров.
  • 40-60 дБ Средний офис или дом, тихая улица Сложно для телефонных звонков. Периодически слышна громкая речь.
  • <40 дБ Частный офис, тихий дом, библиотека. Положительно влияет на фокусировку и производительность.

Звук – это не только объективное измерение, но также субъективное и индивидуальное восприятие. В доме или офисе человек, пытающийся читать, работать или спать, будет воспринимать внешние звуки как более громкие и мешающие. У детей более острый слух, а также они особенно чувствительны к высоким шумам.Ученые, пытающиеся сконцентрироваться, могут быть гораздо более осведомлены о внешнем шуме, чем их учителя.

Ощущение слухового комфорта также зависит от окружающих звуков в комнате. В занятом пространстве (особенно в школе) будет окружающий уровень шума, который помогает уменьшить перекрестный звук из соседних классных комнат или игровой площадки.

Как измеряются и оцениваются строительные материалы?

ВОЗДУШНЫЙ ШУМ

Шумовые характеристики системы здания называются взвешенным индексом шумоподавления (Rw).Чем выше Rw, тем лучше система изолирует воздушный шум. Воздушный шум исходит от обычных источников звука, таких как голоса, телевизоры и дорожное движение.

Чем больше масса стены или пола, тем труднее создавать в них вибрации и, следовательно, труднее передавать звук с одной стороны на другую. Кирпичные стены из-за своей массы хорошо снижают передачу звуков в воздухе.

Номинальные значения

Rw определяются лабораторными испытаниями и сравниваются с эталонными кривыми.В одном помещении создается высокий уровень шума, а разница в уровне звука между помещением источника и помещением приемника представляет собой потери передачи через испытуемый образец. Измерения проводятся на частотах от 100 Гц до 4000 Гц.

УДАР ШУМ

При ударе по самой оболочке здания шум легко распространяется через стены, полы и бетонные плиты. Примерами являются тяжелые шаги (особенно по голому деревянному или плиточному полу), стук дверей, царапание мебели, кондиционирование воздуха и водопровод.Особенно восприимчивы к этому типу шума многоквартирные жилые дома с общими стенами.

C и Ctr – это поправочные коэффициенты, используемые для изменения измеренной звукоизоляции, и они учитывают средне-, высокочастотный и низкочастотный шум.

Для проведения измерений коррекции ударного звука стандартный «метчик», установленный на горизонтальной стальной пластине, опирается на испытательную стену. Затем измеряется передача звука через стену. Испытуемый образец сравнивается с характеристиками конструкции из кирпича с полостью из двух листов 90-миллиметрового кирпича.

Взвешенный индекс звукоизоляции обычно обозначается в формате Rw (C, Ctr). Например, если стена имеет размер 56 Rw (полая стена из глиняного кирпича) и имеет коэффициент коррекции удара -5, скорректированное значение будет:

Rw + Ctr = 56 + (-5) = 51

Звукоизоляция для кладки из глиняного кирпича

В своем исследовательском отчете «Измерение потерь звука в кирпичной кладке» Уильям Сикман из Riverbank Acoustical Laboratories проверил 15 типов стен из глиняного кирпича, включая облицовочный кирпич, одно- и двухслойные стены, а также стены с полостями и / или изоляцией и без них.Они обнаружили, что обычная двухстворчатая оштукатуренная кирпичная стена из глиняного кирпича сокращает более 50% внешнего шума. Окружающий шум около 65 дБ (от умеренного до громкого) снижается до уровня менее 20 дБ, который практически не слышен.

Таким образом, двойная стена из глиняного кирпича считается превосходным изолятором даже без каких-либо дополнительных изоляционных материалов или затрат на установку. Поскольку кирпич имеет массу, он может препятствовать проникновению звука.

Материал: средняя плотность кг / м³

Глубина стены

мм

Штукатурка на цементной штукатурке 13 мм – односторонняя

Цементная штукатурка 13 мм – вторая сторона

Требуется изоляция / облицовка

Кирпич глиняный однослойный:
2000 кг / м³

90-110

Y

Y

Y

Кирпич глиняный одностворчатый «макси»: 2000 кг / м³

150

Y

Y

N

Кирпич глиняный двустенный с полостью: 2000 кг / м³

90 + 50 + 90

N

N

N

Инженерный кирпич:
2200 кг / м 3

110

N

N

N

Кальций-силикатный кирпич:
1850 кг / м3

140

Y

Y

N

Плотный пустотелый бетонный блок: 2000 кг / м³

140

Y

N

N

Легкий пустотелый цементный кирпич: 1400 кг / м³

190

Y

Y

Y

Плотный [заливной бетон: 2200 кг / м³

190

N

N

N

Легкий пористый [заливной] бетон (AAC): 500–850 кг / м³

240+

N

N

Y

Лучшее для акустического комфорта

Несмотря на то, что требования в разных странах различаются, считается, что внешние стены удовлетворяют требованиям звукоизоляции, если индекс «Взвешенное шумоподавление плюс индекс ударопрочности» составляет 50 или выше.

Керамический глиняный кирпич высокой плотности обеспечивает внутреннее сопротивление прохождению воздушного шума. Он отлично справляется с ослаблением низкочастотного воздушного шума, вызываемого строительными механическими системами, лифтами, усиленной музыкой, дорожным движением и самолетами. Стены из каменной кладки имеют дополнительное преимущество в том, что они изолируют звуки ударов.

Хотя некоторые альтернативные системы могут работать так же хорошо, как каменная кладка для частот в речевом диапазоне, эти системы с меньшей массой имеют трудности с изоляцией от низкочастотного шума.
Звукоизоляционные характеристики пустотелых кирпичей и блоков могут быть сложными из-за пустот разного размера и их размещения. В целом более плотные блоки лучше блокируют звук, особенно высокочастотные.

Наихудшие по акустическому комфорту

Недавнее исследование ЕС подтвердило в акустических исследованиях на месте, что стены из пенобетона (AAC) не соответствуют стандартным требованиям. Межквартирное здание площадью 240 мм с типичной плотностью 600 кг / м3 достигло показателя Rw менее 40.Дефицит звукоизоляции является значительным, и рекомендуемый метод улучшения звукоизоляции между жилищами – это нанесение не менее двух слоев изоляционной минеральной ваты и гипсокартонных панелей.

Кладочный шпон (основная стена из цементных блоков толщиной 90 мм с облицовкой из глиняного кирпича) также недостаточен с рейтингом Rw около 40, что делает их пригодными только для внутренних стен, если они не имеют дополнительной изоляции или гипсокартона.

В Канаде обычные внутренние стены с «деревянными стойками» имеют рейтинг Rw только около 25 (ориентированно-стружечная плита толщиной 11 мм на стойках 140 мм с шагом 406 мм) и, следовательно, требуют теплоизоляции из стекловолокна в полости, а также 13 мм. гипсокартон на один поверхностный слой.

Повышение акустического комфорта и снижение шума

  • Стыки в разнородных материалах могут открыться при движении здания. Важно, чтобы акустическая изоляция в стыках выдерживала движение здания.
  • Там, где может проходить воздух, тоже может звучать звук. Когда кладка стены завершается штукатуркой или краской, это закрывает мелкие поры в кирпичной кладке, а также устраняет частично заполненные и незаполненные швы раствора.

  • Двери и окна имеют более низкие акустические характеристики, чем стены, и если оставить их приоткрытыми, пусть даже немного, через них проникает шум.Плохо подогнанные двери или окна значительно увеличивают уровень шума.

  • Другой распространенный путь прохождения звука возникает на стыках стен, например на уровне пола или потолка, а также на пересечении с другой стеной. Большие пустоты следует засыпать строительным раствором. Однако там, где это затруднительно, в зазор можно ввести расширяющийся пенопластовый герметик, который не дает усадки, долговечен и имеет длительный срок службы.

  • Если трубы или воздуховоды проникают в стену, зазор между стенкой трубы или воздуховода и конструкцией должен быть равен примерно 1.0% диаметра трубы или наименьшего диаметра поперечного сечения воздуховода. В случае воздуховодов этот зазор не должен превышать 25 мм.

  • Внешний шум окружающей среды можно уменьшить, создав барьерную внешнюю кирпичную стену между двумя владениями, а также между имуществом и дорогой. Текстурированные стены из лицевого кирпича уменьшают отраженный звук, не требуют особого ухода и эстетически привлекательны для домовладельцев, жителей прилегающих территорий и пешеходов.

Уменьшить реверберацию

Еще одним фактором, влияющим на то, как мы воспринимаем звук и ощущение акустического комфорта, является реверберация.

Реверберация – это время, за которое звук «затухает» в замкнутом пространстве после того, как источник звука остановился. Если задержка превышает 0,6 секунды, людям трудно различать согласные.

Чем больше время реверберации, тем ниже способность восприятия. Это означает, что если вы говорите громче, это не повлияет на ясность и сделает обстановку более запутанной.
Реверберация, отражение звука и эхо усиливаются, когда материалы стен гладкие и глянцевые, комнаты большие и меньше предметов, прерывающих звук.

Уменьшите реверберацию путем оштукатуривания и покраски стены (что также помогает заполнить любые пробелы в шпаклевке). Рендеринг другой стороны дает небольшое акустическое преимущество, потому что относительное увеличение плотности невелико, а любые поры и зазоры уже закрыты первым слоем рендера.

Кроме того, каменные стены имеют слегка текстурированную поверхность, поглощающую звук. Текстурированный кирпич и облицовочный кирпич превосходно снижают отражение звука и реверберацию.

Изоляция

Изоляция, помещенная между створками двустенной полой стены или над потолком, также играет роль в снижении передачи звука через стену.Как правило, более толстая изоляция способствует лучшему шумоподавлению, хотя полость не должна перекрываться изоляцией.

В соответствии с требованиями пожарной безопасности возможны следующие варианты изоляции:

  • Изоляция труб Rockwool Минимальная толщина стенки 13 мм, минимальная плотность 14 кг / м³.
  • Пенополиуретановый герметик, пропитанный битумом, сжатый минимум на 50%
  • Губчатая резина
  • Стекловолокно
  • В конце нанести не схватывающуюся мастику или герметик из синтетического каучука.
  • Зазоры между противопожарными заслонками воздуховодов и проходами в стене (максимум 25 мм) должны быть заполнены минеральной ватой и заделаны вермикулитовой штукатуркой или аналогичным герметиком.
  • В случае проникновения в огнестойкую кладку стены в проходе следует залить или отлить втулку из оцинкованной стали или меди толщиной 1 мм.

Гипсокартон

Для одностворчатых стен облицовка стен гипсокартоном улучшает звукоизоляцию. Прикрепление гипса или гипсокартона к стене из цементного кирпича низкой плотности может повысить рейтинг STC на 12–15 баллов.Специальные изделия из гипсокартона, такие как гипсокартон с огнестойкостью или звукоизоляцией, могут повысить звукоизоляцию системы стен.

  1. Заделать зазоры по краю накладки.
  2. Воздуховоды для кондиционирования воздуха, возможно, потребуется перегородить или покрыть изнутри звукопоглощающим материалом, чтобы звук не распространялся по ним из одного помещения в другое.
  3. Подвесные потолки из звукопоглощающего материала очень эффективны при правильном использовании. Однако они часто несут ответственность за передачу шума через потолочные пространства в соседние комнаты.Этого можно избежать, продлив стены до крыши или обеспечив звукоизоляционный слой над звукопоглощающими панелями.

Внутренние стены и многоквартирные дома с общими стенами

Для внутренних стен рекомендуется средневзвешенный индекс шумоподавления (Rw) 45.

Материал:
средняя плотность кг / м³

Глубина стены

мм

Штукатурка на цементной штукатурке 13 мм – односторонняя

Цементная штукатурка 13 мм – вторая сторона

Требуется изоляция / облицовка

Кирпич глиняный однослойный:
2000 кг / м³

90-110

Y

Y

Y

В целом, каменная кладка – будь то глиняный кирпич, цементный кирпич, бетонный блок или камень – обеспечивает более высокий уровень звукоизоляции по сравнению с деревянными и прочными конструкциями из литого бетона.Часто арматурная сталь, необходимая для цементных конструкций, «звенит» вибрацией по всему большому многоэтажному зданию.

Каменная кладка обладает внутренним сопротивлением прохождению звуковых волн, что делает ее превосходным средством ослабления низкочастотного воздушного шума, вызываемого строительными механическими системами, лифтами, усиленной музыкой, дорожным движением и самолетами. Хотя некоторые альтернативные системы могут работать так же хорошо, как каменная кладка для частот в речевом диапазоне, эти системы с меньшей массой имеют трудности с изоляцией от низкочастотного шума.

Особое внимание следует уделять тем местам, где жилая комната расположена рядом с ванной комнатой, кухней или прачечной в отдельном помещении или в соседнем помещении. Трубы для грунта и сточных вод, проходящие через стены, должны быть звукоизолированы, когда они прилегают к жилой зоне.

Поглощающие, пористые материалы на внутренних поверхностях, таких как потолки, стены или напольные покрытия, а также в мебели, рассеивающие звук, устраняют мешающие эхо и улучшают разборчивость речи.
Многие старые здания необходимо дооснащать звукоизоляцией и акустическими панелями, что требует огромных затрат.Благодаря применению стеновых материалов во время строительства, эффективная акустика «встроена в жилые, рабочие и учебные помещения».

ССЫЛКИ

  • Think Brick: Руководство 11 Проектирование глиняной кладки для звукоизоляции 2014
  • Montiel, I .; Mayoral, A.M .; Navarro Pedreño, J .; Maiques, S. Акустический комфорт в учебных помещениях: движение к целям устойчивого развития. Устойчивое развитие 2019.
  • Б. Шилд, Р. Конетта, Дж. Э. Докрелл, Д.Коннолли, Т. Кокс, К.А. Mydlarz Исследование акустических условий и уровней шума в классах средней школы в Англии J. Acoust. Soc. Ам., 2015
  • Стандарт Австралии / Новой Зеландии 2107: 2000 Акустика – Рекомендуемые расчетные уровни звука и время реверберации для интерьеров зданий
  • Barbara Szudrowicz, Genowefa Zapotoczna Sytek, Piotr GĊbarowski Звукоизоляционные характеристики стен из пенобетона. Австралийская ассоциация каменщиков из бетона.Акустика
  • Город Аделаида: Рекомендации по звукоизоляции 2010 .

MuteClip® Single | Звукоизоляция стен кирпичной кладки

MuteClip® (подана заявка на патент) Single – это наш самый тонкий вариант для проектов, в которых требует решения для звукоизоляции стен, которое работает на высоком уровне и занимает мало места , при только 56 мм потери пространства . Он создает на точек контакта с перегородкой меньше, используя наш MuteClip®, который состоит из резины двойной плотности в гальванизированном металлическом корпусе, действующем как амортизатор.Канал MuteClip® прикрепляется к MuteClip®, и новая звукоизоляционная стена, состоящая из однослойного плотного акустического гипсокартона в 15 мм, свешивается на расстоянии 15 мм от перегородки, что в конечном итоге приводит к значительному на улучшенному снижению воздушного шума , особенно в более проблемные нижние на средне-нижние частоты, а также уменьшающие непосредственные колебания .

  • Простота установки, без неправильной фиксации или недостатков, в отличие от стандартного эластичного канала.
  • Толщина системы от существующей стены 55 мм
  • 54 дБ * для воздушного судна (если желательно большее значение) (подробности доступны на вкладке «Характеристики системы» выше).
  • 10 дБ расчетное улучшение воздушного шума.

MuteClip® Single может использоваться в широком спектре проектов, включая крупномасштабные жилые застройки, коммерческую недвижимость, такую ​​как разделение офисных перегородок для повышения конфиденциальности, и даже среды для записи и редактирования аудио с ограниченным пространством, это также может быть установлен в качестве модернизации для тех, кто хочет улучшить существующие свойства, идеально подходит для звукоизоляции дома.

В проектах, где вы определяете использование акустической системы, наша команда может помочь вам от начала до конца с использованием нашего MuteClip® Double Plus. Мы можем предоставить данных акустического моделирования для оценки результатов , чертежей САПР MuteClip® и канала для облегчения визуализации и фантастических оценок , чтобы вы почувствовали, что делаете правильный выбор. Мы также проводим акустические испытания существующих конструкций, а также испытания , часть E Строительного регламента , и дополнительные варианты акустических испытаний для проектов, которые включают тренажерные залы и ночные клубы или даже дома, которые требуют или стремятся повысить акустические характеристики для улучшения качества жизни.

MuteClip® Single содержит компоненты из нашего ядра MuteRange – это продукты, которые прошли строгие испытания как в лабораторных, так и в реальных средах, что дает наилучшее возможное решение для этой цели с результатом, которому вы можете доверять.

Вы можете узнать больше о нашем всеобъемлющем MuteRange, щелкнув значки ниже, или свяжитесь с iKoustic сегодня.

Система MuteClip® и устойчивые каналы

Мы представили подробный блог об использовании нашей системы MuteClip® в сравнении с дополнительными затратами на устойчивый канал.’

«Чтобы вы знали о потенциальных проблемах и дополнительных расходах, которые Resilient Channel может оставить в рамках проекта, мы предоставили несколько кратких замечаний для рассмотрения, прежде чем приступить к использованию этого метода».

Руководство по звукоизоляции стены

Если вы не знаете, на что обращать внимание при звукоизоляции стены, вы можете прочитать наше удобное руководство – Руководство по звукоизоляции стены, нажав на значок ниже. Вы также можете поднять трубку и поздороваться, чтобы узнать, как мы можем вам помочь, по телефону – 01937 588 226!


Убедитесь, что вы готовы

  • Проведите предварительное тестирование звука или домашнее тестирование, чтобы привлечь внимание к любым потенциальным обходным путям (где звук идет по альтернативному пути), и это будет важной частью Убедившись, что у вас установлена ​​лучшая звукоизоляция и что можно достичь, наша команда может помочь вам в этом.
  • Вам необходимо убедиться, что вы фиксируете непосредственно в кирпичную / блочную конструкцию, а не закрепляете ее поверх существующего гипсокартона (это может потребовать выравнивания перед установкой)
  • Для укладки акустической минеральной ваты между полом и потолочными балками, чтобы уменьшить фланкирование трансмиссия
  • Толщина системы от существующей стены 55 мм


Как установить

Установка основана на расстоянии 600 мм, и мы рекомендуем смещать MuteClip® на 1200 мм в ромбовидной конфигурации с MuteClip® на каждом конце.Каналы MuteClip® также могут устанавливаться с интервалом 600 мм, причем один из них расположен на расстоянии 100 мм сверху и снизу

  • MuteClip® фиксируется на блоке / блоке
  • Перекрытие 100 мм на канале MuteClip® с четырьмя саморезами в плечах MuteClip® Швеллер, идущий параллельно балкам.
  • Rockwool RW3 30 мм позади каналов MuteClip®
  • Слой акустического гипсокартона, прикрепленный к каналу MuteClip® с помощью саморезов (оставляя зазор 2-5 мм от любых прилегающих поверхностей и используя акустический герметик)

В качестве альтернативы, мы обеспечиваем акустическую установку по всей Великобритании. подходит для всех наших систем – они обладают богатым опытом в этой области, поэтому вы можете быть уверены, что выполняются правильные методы установки.

Свяжитесь с нами | 01937 588 226

Все наши системы обладают высокой массой; если есть какие-либо структурные проблемы, вы захотите проконсультироваться с инженером-строителем, чтобы обсудить ваши требования.

* Наши типичные результаты производительности и рекомендации по снижению шума приведены для обозначения результатов, которые были достигнуты в предыдущих тестах, но не гарантируются для конкретного объекта, так как на это может повлиять множество факторов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
